1 Lothar 5, Västerås Rapport översiktlig miljöteknisk markundersökning

2 Uppdragsgivare Imperia Fastigheter AB Kontaktperson Niclas Ericsson Kundnummer 1072 Wescon Miljökonsult AB Stora gatan 44A, 5 tr Västerås Rapporttitel Lothar 5, Västerås Rapport översiktlig miljöteknisk markundersökning Uppdragsnummer Upprättad Reviderad VÄSTERÅS WESCON MILJÖKONSULT AB Uppdragsledare Handläggare Jan Andersson Erika Modig

3 Innehåll 1 Inledning Uppdrag och syfte Uppdrag Organisation Syfte Objektbeskrivning Tidigare undersökningar Geologi och hydrogeologi Bedömningsgrunder Utförande Mark Resultat Iakttagelser fält Laboratorieanalyser Förenklad miljö- och hälsoriskbedömning Åtgärdsutredning Referenser Bilagor Bilaga 1 Provtagningsplan Bilaga 2 Fältanteckningar Bilaga 3 Konceptuell modell Bilaga 4 Schematisk schaktplan Bilaga 5 Scenario 1, sanering hela området Bilaga 6 Scenario 2, sanering halva området Bilaga 7 Analysrapporter

4 1 Inledning På fastigheten Lothar 5 i Västerås planeras en nybyggnation av bostäder. Lothar 5 är belägen på ett av Västerås före detta industriområden där det finns en risk att marken kan vara förorenad. I samband med ansökan om bygglov genomfördes först en orienterande undersökning för att ta fram en konceptuell modell över föroreningssituationen samt ett provtagningsprogram. Nu har en översiktlig miljöteknisk markundersökning genomförts i enlighet med provtagningsprogrammet för att identifiera eventuella förekomster av föroreningar i marken kopplade till tidigare verksamheter. 2 Uppdrag och syfte 2.1 Uppdrag Wescon Miljökonsult AB har på uppdrag av Imperia Fastigheter AB genomfört en översiktlig miljöteknisk markundersökning på fastigheten Lothar 5 i Västerås. 2.2 Organisation I uppdraget har följande personer medverkat Namn Företag Ansvar och uppgifter Jan Andersson Wescon Miljökonsult AB Uppdragsledare, granskning Erika Modig Wescon Miljökonsult AB Handläggare, rapportskrivning Lennart U-schakt Grävmaskinist Bodéns mark och anläggning Återställning, asfaltering Laboratorieanalyser 2.3 Syfte Syftet med undersökningen är att fastställa eventuella förekomster av föroreningar i marken och, baserat på resultaten, göra en miljö- och hälsoriskbedömning samt en åtgärdsutredning. Resultaten sammanställs i denna rapport.

5 3 Objektbeskrivning Fastigheten Lothar 5 ligger i de östra delarna av centrala Västerås (Bild 3 1). Arean på fastigheten är ca 1460 m2. Vägar i anslutning till fastigheten är Mimergatan, Stora gatan och Timmermansgatan. På fastighetens norra del ligger Hahrska Palazet och övriga delar av fastigheten är hårdgjord med asfalt och kullersten (Bild 3 2). Bild 3 1 Karta över Västerås (från Eniros karttjänst). Aktuellt område är markerat med en röd stjärna. Bild 3 2 Kvarteret där aktuell fastighet Lothar 5 är märkt med en streckad röd linje. Angränsande vägar och Hahrska palazet är också utmarkerade (Eniro.se)

6 Ett historiskt flygfoto från (Bild 3 3) visar vad som kan tolkas som en gammal byggnad på södra änden av Lothar 5. Idag är där en parkeringsplats. Var det idag står en byggnad på angränsande fastighet Lothar 2, väster om Lothar 5, ser det ut som att det enbart var barmark vid tiden som flygfotot togs. Flygfotot som har studerats har dålig upplösning men det finns en indikation på att byggnaden som idag utgör Hahrska palazet varit större, men att fasaden på södra sidan av byggnaden revs och byggdes om av okänd anledning. Bild 3 3 Historiskt flygfoto från (Eniro.se). Som referens är angränsande vägar markerade samt markytan som idag utgör en byggnad, den gamla byggnaden som idag utgör en parkeringsplats och det Hahrska palazet. 3.1 Tidigare undersökningar Inga tidigare undersökningar, specifikt för den aktuella fastigheten har kommit till kännedom. Fastigheten förekommer inte i EBH-stödet. På fastigheten Ludvig 26, direkt öster om aktuell fastighet, finns en bilvårdsanläggning som har branschklass 3 enligt MIFO. 3.2 Geologi och hydrogeologi Enligt SGU:s jordartskarta (Bild 3 4) domineras centrala Västerås av lera och postglacial finlera. Ovanpå leran ligger troligtvis fyllnadsmassor, vilket är vanligt förekommande i städer. Berggrunden i området består av sur vulkanisk bergart

7 och sedimentära bergarter (Bild 3 5). I området finns även sprickzoner. Det finns inget grundvattenmagasin i anslutning till det aktuella området. Bild 3 4 Jordartskarta över centrala Västerås (SGU). Aktuellt område är markerat med en röd stjärna. Bild 3 5 Berggrundskarta över centrala Västerås (SGU). Aktuellt område är markerad med en röd stjärna.

8 4 Bedömningsgrunder För bedömning av massorna har Naturvårdsverkets generella riktvärden för förorenad mark används (rapport 5976). Riktvärdena använder sig av två scenarion, känslig markanvändning (KM) och mindre känslig markanvändning (MKM). KM används för scenariot där alla grupper av människor kan vistas permanent inom området under en livstid, exempelvis inom bostadsområden. MKM används där grupper av människor vistas inom området under en begränsad tid, exempelvis kontor och industrier. Riktvärdena presenteras i Tabell 4-1. Tabell 4-1: Generella riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM) hämtade från Naturvårdsverkets rapport Ämne KM MKM Arsenik Barium Kadmium 0,5 15 Kobolt Krom totalt Koppar Kvicksilver 0,25 2,5 Nickel Bly Vanadin Zink PAH L 3 15 PAH M 3 20 PAH H 1 10

9 5 Utförande 5.1 Mark Provtagning på området har genomförts med hjälp av grävmaskin i totalt 6 provgropar Vädret var vid provtagningstillfället bitvis regnigt, mestadels mulet med en temperatur på ca 15 grader. Provtagningsplanen som togs fram i provtagningsprogrammet presenteras i bilaga 1. Initialt betraktades hela det aktuella undersökningsområdet som ett egenskapsområde indelat i djupled i två egenskapsvolymer, fyllnadsmassor (1) och naturliga jordarter (2). Bärlagret ovanpå fyllnadsmassorna provtogs inte. Vid undersökningstillfället noterades en större avvikelse i en av provtagningsgroparna och området innehöll generellt två olika sorters fyllnadsmassor. På grund av detta delades området in i flera delområden/decision units (DU): DU 1, DU 2 DU 3 och DU 4 (Figur 5 1). DU 1 innehöll en fyllnadsmassa med mer lerigt, siltigt inslag. DU 2 innehöll en fyllnadsmassa med mer sandigt inslag. DU 3 innehöll två sorters fyllnadsmassor där den ena var mörk med inslag av tegel, sot och kol. Den andra var av mer sandig karaktär. DU 4 är den underliggande naturliga leran, vilken inte syns i figur 5-1 men schematiskt presenteras i bilaga 4. Figur 5-1: Fastigheten med olika egenskapsområden baserad på fyllnadsmassorna.

10 Provtagning har utförts med så kallas SSP-metodik i enighet med det upprättade provtagningsprogrammet. Inför provtagning lades varje skoptag från grävmaskinen på rad för att möjliggöra en representativ provtagning av hela markprofilen. Prover uttogs separat för varje provgrop och egenskapsområde i tre replikat (A, B och C) där varje prov utgjordes av 30 stickprov. Replikaten A och B slogs sedan ihop till två samlingsprov för respektive egenskapsområde. Proverna från egenskapsområde 1 och 2 analyserades som samlingsprov för respektive område. För egenskapsområde 3 analyserades proverna separat i två replikat, A och B. Samtliga prover placerades i diffusionstät påse och förvarades svalt och mörkt i väntan på analys. Fältanteckningar med information om jordarter, djup och uttagna prover presenteras i bilaga 2. 6 Resultat 6.1 Iakttagelser fält Vid provtagningen påträffades tre fyllnadsmaterial, den ena förekom endast i grop 1W1 (Figur 6-1). Provgropen var placerad där det, enligt ett gammalt flygfoto (Figur 3-3), funnits en byggnad. I provgroparna 1W5 och 1W6 hade fyllnadsmassorna en mer siltig karaktär. Mäktigheten på fyllnadsmassorna var generellt ca en meter. Vid en grop, 1W4, var mäktigheten endast 0,5 meter. Fyllnadsmassorna var lerigare/siltigare på fastighetens nordvästra delar.

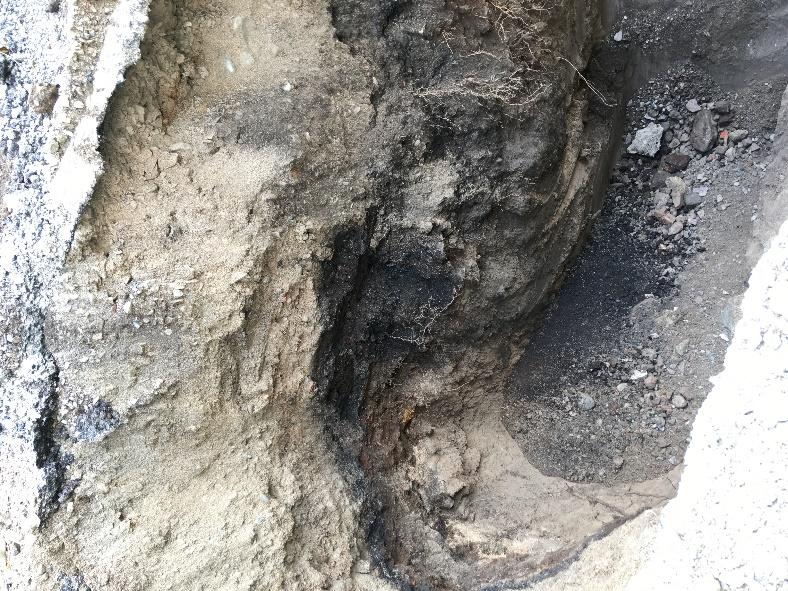

11 Figur 6-1: Provgrop 1W1. Överst syns bärlagret, därefter ljusare fyllnadsmassor. Underst ovanpå leran ligger de mörkare fyllnadsmassorna som endast återfanns i denna grop. I provgrop 1W1 var de mörkade fyllnadsmassorna fanns låg även en stor sten av icke-naturlig karaktär. Stenen kan ha varit en del av tidigare husgrund. 6.2 Laboratorieanalyser En sammanställning av analysresultaten redovisas under Miljö- och hälsoriskbedömning, Tabell 7-1. Fullständiga analysrapporter återfinns i bilaga 5. 7 Förenklad miljö- och hälsoriskbedömning Resultaten från analyserna presenteras i Tabell 7-1, där ett medelvärde av A och B-replikaten visas för respektive decision unit (se Figur 5-1). Som referens presenteras även de generella riktvärdena KM och MKM som ligger som bedömningsgrund för att kunna utvärdera om eventuella föroreningar utgör en risk för miljö och människors hälsa. Intressanta värden har markerats. Tabell 7-1: Analysresultat från varje decision unit (DU). För DU 3 som hade två olika fyllnadsmassor presenteras resultaten separat som fyllnadsmassa 1 (F1) och

12 fyllnadsmassa 2 (F2). Resultaten är ett medelvärde av replikaten A och B som skickades in för analys. För fullständiga analysrapporter, se bilaga 7. Ämne KM MKM DU1 DU2 DU3 F1 DU3 F2 Arsenik ,83 2,845 4,29 8,515 Barium ,75 37,95 32,8 69,05 Kadmium 0,5 15 0,215 0,42 0,245 0,335 Kobolt ,05 5,985 6,01 10,10 Krom totalt , ,2 15,6 Koppar ,1 49,6 69,8 195 Kvicksilver 0,25 2,5 <0,20 <0,20 <0,20 0,245 Nickel ,35 9,65 17,95 Bly , , Vanadin ,3 24,5 21,55 25,3 Zink ,5 108,15 107,5 159 PAH L 3 15 <0,15 <0,15 <0,15 <0,15 PAH M ,275 0,255 1,15 6 PAH H ,555 0,306 2,8 11,85 Fraktion >C6-C10 <5,0 <5,0 <5,0 <5,0 Fraktion >C10-C12 <5,0 <5,0 <5,0 <5,0 Fraktion >C12-C16 <10 <10 <10 <10 Fraktion >C6-C16 <10 <10 <10 <10 Fraktion >C16-C35 31 <30 <30 <30 Analyserna visar på förhöjda halter inom vissa ämnen. För samtliga decision units ligger blyhalterna över KM. För egenskapsområde 3:s övre fyllnadsmassor ligger även PAH-H över KM. Delområde 3:s undre fyllnadslager har utöver bly, även koppar och PAH-M över KM och även PAH-H över MKM. Halterna är ligger över vad naturvårdsverket rekommenderar för ett scenario där människor ska kunna vistas permanent under en livstid. Eftersom planerna är att

13 bygga bostäder skulle dessa massor kunna utgöra en risk för människors hälsa. Idealt sett skulle alltså dessa massor behöva avlägsnas från området, åtminstone direkt där bostaden planeras. Utifrån den miljötekniska markundersökningen har en ny konceptuell modell tagits fram, vilken presenteras i bilaga 3. 8 Åtgärdsutredning Generellt var mäktigheten på fyllnadsmassorna ca 1.0 meter eller grundare. Vid ett antagande att mäktigheten är 1.0 meter över hela ytan och att den totala efterbehandlingsarean är (genom uppskattning via Eniros karttjänst) ca 1000 m 2 skulle den totala massan fyllnadsmassor som behöver schaktas bort vara 1000 kubikmeter. Med en antagen densitet på 1,8 ton/m3 uppskattas mängden fyllnadsmassor till ca 1800 ton. Egenskapsområde 3 (Figur 5-1), vilken är mer förorenad är övriga områden, utgör ca 110 m 2, 198 ton varav hälften av detta klassas som förorenat över MKM. Övriga massor klassas som förorenade >KM<MKM. Utöver detta måste även ytterligare en meter under det planerade bostadshuset schaktas bort vilket blir ytterligare 279 ton massor som troligtvis kan klassas som <KM. En schematisk bild på saneringsområdet finns i bilaga 4 och en grovt uppskattad budget på detta scenario finns i bilaga 5. Ett scenario kan vara att fastigheten styckas till två fastigheter, en med planerade bostäder och en med parkering för eventuell framtida byggnation. Aktuell efterbehandling omfattar då de massor som ligger i inom den nu planerade byggnationen för bostäder. Den ytan skulle utgöra (genom uppskattning via Eniros karttjänst) ca 580 kvadratmeter och parkeringsytan som inte skulle saneras utgör 420 kvadratmeter (Figur 7-1). Det skulle resultera i ca 1323 ton massor att transportera bort. En schematisk bild på saneringsområdet finns i bilaga 4 och en grovt uppskattad budget på detta scenario finns i bilaga 6.

14 Figur 7-1: Karta över området med indelningar på områden enligt förslag scenario 2. Underliggande lera (DU 4, se bilaga 4) skickades in för analys efter att resultaten från övriga DU erhållits. Inför analys valdes det att göra två separata DU:s av DU 4 på grund av föroreningarna i DU 3. DU4:2 är leran under DU3 och DU4:1 är leran under DU1 och DU2. Analyser av leran presenteras i Tabell 7 2. Resultaten visar att samtliga analyserade halter ligger under riktvärdet för KM, varför bortschaktningen av massor kan anses tillräcklig när man nått naturlig lera. Tabell 7-2: Analysresultat från teoretiska schaktbottenprover av lera i DU4. Resultaten i tabellen är ett medelvärde av replikaten A och B som skickades in på analys. Som referens används Naturvårdsverkets riktvärde för KM. För fullständiga analysrapporter, se bilaga 7. Ämne KM DU4:1 DU4:2 Arsenik 10 1,5 2,45 Barium ,6 55,7 Kadmium 0,5 0,13 0,2 Kobolt 15 9,19 9,94 Krom totalt ,4 Koppar 80 24,8 27,6 Kvicksilver 0,25 <0,20 <0,20 Nickel 40 16,7 16,8

15 Ämne KM DU4:1 DU4:2 Bly 50 22,2 26,9 Vanadin ,6 37,9 Zink ,8 76,1 PAH L 3 <0,15 <,015 PAH M 3 0,31 <0,15 PAH H 1 0,29 <0,15 Fraktion >C6-C10 <5,0 <5,0 Fraktion >C10-C12 <5,0 <5,0 Fraktion >C12-C16 <10 <10 Fraktion >C6-C16 <10 <10 Fraktion >C16-C35 <30 <10 9 Referenser Naturvårdsverket Riktvärden för förorenad mark modellbeskrivning och vägledning. Rapport 5976.

16 Bilaga 1 Provtagningsplan

17 Provgrop Fastighetsgräns 1W6 1W5 1W4 1W3 1W1 1W2 Erika Modig Jan Andersson Lothar 5 Imperia Invest Markundersökning

18 Bilaga 2 Fältanteckningar

19 Fältanteckningar Lothar 5 Miljöteknisk markundersökning Provtagning: provgropar Prov Jordart Djup (m) Provmärkning Anm 1W1:1 Asfalt 0-0,05 1W1:2 st gr sa 0,05-0,3 Bärlager 1W1:3 F: st gr sa 0,3-0,6 1W1:1ABC Brunaktig, inslag av tegel 1W1:4 F: gr sa 0,6-1,0 1W1:2ABC Mörkt brun, lite tegel, sot/kol? Stor sten i gropen, grund från gammalt hus? 1W1:5 le 1,0-1W1:3ABC Grävde till 1,8 m 1W2:1 Asfalt 0-0,05 1W2:2 sa gr st 0,05-0,3 Bärlager 1W2:3 F: st gr sa 0,3-1,0 1W2:1ABC Brunaktig, mycket tegel 1W2:4 le 1,0-1W2:2ABC Grävde till 1,5 m 1W3:1 Asfalt 0-0,05 1W3:2 sa gr st 0,05-0,3 Bärlager 1W3:3 F: st gr sa 0,3-1,0 1W3:1ABC Brunaktig, mycket tegel, gamla ledningar 1W3:4 le 1,0-1W3:2ABC Grävde till 1,5 m 1W4:1 Asfalt 0-0,05 1W4:2 st gr sa 0,05-0,2 Bärlager 1W4:3 F: st gr sa 0,2-0,5 1W4:1ABC Brunaktig, mycket tegel 1W4:4 le (si) 0,5-1W4:2ABC Grävde till 1,0 m 1W5:1 Asfalt 0-0,05 1W5:2 st gr sa 0,05-0,3 Bärlager 1W5:3 F: st gr sa si (le) 0,3-1,0 1W5:1ABC Brunaktig, lerigare fyllnadsmassor, inslag av tegel 1W5:4 le (si) 1,0-1W5:2ABC Grävde till 1,5 m 1W6:1 Asfalt 0-0,05 1W6:2 st gr sa 0,05-0,2 Bärlager 1W6:3 F: st gr sa si (le) 0,2-0,8 1W6:1ABC Brunaktig, lerigare fyllnadsmassor 1W6:4 le (si) 0,8-1W6:2ABC Grävde till 1,5 m

20 Bilaga 3 Konceptuell modell

21 Legend Metaller <MKM Hela fastigheten är täckt av fyllnadsmassor med Metallhalter över KM PAH <KM PAH <MKM PAH >MKM Riven byggnad Här stod tidigare en byggnad enligt gamla flygfotot. Exakt placering är osäker Mörkare fyllnadsmassor med PAH över MKM. Föroreningen är endast avgränsad i öst och nordöstlig riktning

22 Stora gatan Byggnad, Lothar 2 Hahrska palatset? Förorening????? Fyllning Lera, silt? Berggrund Beroende på grundvatten, porsystem, föroreningens ålder mm kan föroreningen spridas ner i marken Hårdgjord yta begränsar spridningen till luften

23 Bilaga 4 Schematisk schaktplan

24 Klassningar KM (ev. MKM) MKM IFA Hahrska palazet Lothar 5 Schematisk bild - schaktplan Mimergatan DU2 DU1 DU3 DU4 Sanering halva ytan Sanering hela ytan

25 Bilaga 5 Scenario 1, sanering hela området

26 Kostnadsuppskattning Förberedande arbeten Markundersökning Riskbedömning Saneringsanmälan Summa förberedande arbeten Kostnader för deponering av massor VAFAB upp till KM KM till MKM MKM till FA Över FA 80 kr/ton 80 kr/ton 390 kr/ton 610 kr/ton Fastighetens Yta 1000 m 2 Andel av yta som skall saneras 100 % Medelsaneringdjup/schaktdjup 1 m Volym 1000 m 3 Densitet 1,8 ton/m 3 Total mängd 2079 ton Kostnad schaktning 60 kr /m 3 Etableringskostnad kr Kostnad schaktning kr Massor upp till KM Andel av förorenat upp till KM 13,4 % Mängd av förorenade upp till KM 278,586 ton Kostnad transport av massor upp till KM 70 kr/ton Kostnad deponering, massor upp till KM 80 kr /ton Kostnad transport och deponering av massor upp till KM kr Massor mellan KM och MKM Andel av förorenat mellan KM och MKM 82,2 % Mängd massor mellam KM och MKM 1708,938 ton Kostnad transport massor mellan km och MKM 70 kr/ton Kostnad deponering av massor mellan km och MKM 80 kr /ton Kostnad transport och deponering av massor mellan KM och MKM kr Massor mellan MKM och FA Andel av förorenade massor mellan MKM och FA 4,8 % Mängd massor mellan MKM och FA 99,792 ton Kostnad transport av massor mellan MKM och FA 70 kr/ton Kostnad deponering av massor mellan MKM och FA 390 kr kr/ton Kostnad transport och deponering av massor mellan MKM och FA kr Massor över FA Andel av förorenat över FA 0 % Mängd över FA ton Kostnad transport massor över FA 70 kr/ton Kostnad deponering av massor över FA 610 kr /ton Kostnad transport och deponering av massor över FA 0 kr Andel återfyllning av saneringsvolymen 73,2 % Mängd återfyllning 1521,828 ton Kostnad material + transport återfyllnads material 120 kr /ton Kostnad återfyllning kr Kostnad miljökontroll Kostnad miljökontroll kr Andel för oförutsedda utgifter och projektledning 10 % Oförutsedda utgifter och projektledning kr Sammanställning kostnader Summa förberedande arbeten Kostnad schaktning Kostnad transport och deponering av massor upp till KM Kostnad transport och deponering av massor mellan KM och MKM Kostnad transport och deponering av massor mellan MKM och FA Kostnad transport och deponering av massor över FA Kostnad återfyllning Kostnad miljökontroll Oförutsedda utgifter och projektledning Summa kr kr kr kr kr 0 kr kr kr kr kr

27 Bilaga 6 Scenario 2, sanering halva området

28 Kostnadsuppskattning Förberedande arbeten Markundersökning 0 Riskbedömning 0 Saneringsanmälan Summa förberedande arbeten Kostnader för deponering av massor VAFAB upp till KM KM till MKM MKM till FA Över FA 80 kr/ton 80 kr/ton 390 kr/ton 610 kr/ton Fastighetens Yta 1000 m 2 Andel av yta som skall saneras 58 % Medelsaneringdjup/schaktdjup 1 m Volym 580 m 3 Densitet 1,8 ton/m 3 Total mängd 1206 ton Kostnad schaktning 60 kr /m 3 Etableringskostnad kr Kostnad schaktning kr Massor upp till KM Andel av förorenat upp till KM 23 % Mängd av förorenade upp till KM 277,38 ton Kostnad transport av massor upp till KM 70 kr/ton Kostnad deponering, massor upp till KM 80 kr /ton Kostnad transport och deponering av massor upp till KM kr Massor mellan KM och MKM Andel av förorenat mellan KM och MKM 77 % Mängd massor mellam KM och MKM 928,62 ton Kostnad transport massor mellan km och MKM 70 kr/ton Kostnad deponering av massor mellan km och MKM 80 kr /ton Kostnad transport och deponering av massor mellan KM och MKM kr Massor mellan MKM och FA Andel av förorenade massor mellan MKM och FA 0 % Mängd massor mellan MKM och FA ton Kostnad transport av massor mellan MKM och FA 70 kr/ton Kostnad deponering av massor mellan MKM och FA 390 kr kr/ton Kostnad transport och deponering av massor mellan MKM och FA 0 kr Massor över FA Andel av förorenat över FA 0 % Mängd över FA ton Kostnad transport massor över FA 70 kr/ton Kostnad deponering av massor över FA 610 kr /ton Kostnad transport och deponering av massor över FA 0 kr Andel återfyllning av saneringsvolymen 54 % Mängd återfyllning 651,24 ton Kostnad material + transport återfyllnads material 120 kr /ton Kostnad återfyllning kr Kostnad miljökontroll kr Andel för oförutsedda utgifter och projektledning 10 % Oförutsedda utgifter och projektledning kr Sammanställning kostnader Summa förberedande arbeten Kostnad schaktning Kostnad transport och deponering av massor upp till KM Kostnad transport och deponering av massor mellan KM och MKM Kostnad transport och deponering av massor mellan MKM och FA Kostnad transport och deponering av massor över FA Kostnad återfyllning Kostnad miljökontroll Oförutsedda utgifter och projektledning Summa kr kr kr kr 0 kr 0 kr kr kr kr kr

29 Bilaga 7 Analysrapporter

30 Rapport Sida1(10) T F983VL3O9 Ankomstdatum Wescon Miljökonsult AB Utfärdad Erika Modig Projekt Lothar 5 Bestnr Stora gatan 44 A 72212Västerås Sweden Analys av fast prov Er beteckning 1W2:1SSPA, 1W3:1SSPA, 1W4:1SSPA Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign provberedning enl. SSP* ja 1 1 ERJA TS_105 C % 2 1 ERJA As mg/kg TS 2 1 ERJA Ba mg/kg TS 2 1 ERJA Cd mg/kg TS 2 1 ERJA Co mg/kg TS 2 1 ERJA Cr mg/kg TS 2 1 ERJA Cu mg/kg TS 2 1 ERJA Hg <0.20 mg/kg TS 2 1 ERJA Ni mg/kg TS 2 1 ERJA Pb mg/kg TS 2 1 ERJA V mg/kg TS 2 1 ERJA Zn mg/kg TS 2 1 ERJA naftalen <0.100 mg/kg TS 3 1 ERJA acenaftylen <0.100 mg/kg TS 3 1 ERJA acenaften <0.100 mg/kg TS 3 1 ERJA fluoren <0.100 mg/kg TS 3 1 ERJA fenantren <0.100 mg/kg TS 3 1 ERJA antracen <0.100 mg/kg TS 3 1 ERJA fluoranten mg/kg TS 3 1 ERJA pyren mg/kg TS 3 1 ERJA bens(a)antracen mg/kg TS 3 1 ERJA krysen mg/kg TS 3 1 ERJA bens(b)fluoranten mg/kg TS 3 1 ERJA bens(k)fluoranten mg/kg TS 3 1 ERJA bens(a)pyren mg/kg TS 3 1 ERJA dibens(ah)antracen <0.050 mg/kg TS 3 1 ERJA benso(ghi)perylen <0.100 mg/kg TS 3 1 ERJA indeno(123cd)pyren mg/kg TS 3 1 ERJA PAH, summa 16* 0.79 mg/kg TS 3 1 ERJA PAH, summa cancerogena* 0.54 mg/kg TS 3 1 ERJA PAH, summa övriga* 0.26 mg/kg TS 3 1 ERJA PAH, summa L* <0.15 mg/kg TS 3 1 ERJA PAH, summa M* 0.26 mg/kg TS 3 1 ERJA PAH, summa H* 0.54 mg/kg TS 3 1 ERJA fraktion >C6-C10 <5.0 mg/kg TS 4 1 ERJA fraktion >C10-C12 <5.0 mg/kg TS 4 1 ERJA fraktion >C12-C16 <10 mg/kg TS 4 1 ERJA Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Erika Jansson :54:27 Client Service erika.jansson@alsglobal.com

31 Rapport Sida2(10) T F983VL3O9 Er beteckning 1W2:1SSPA, 1W3:1SSPA, 1W4:1SSPA Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign fraktion >C6-C16 <10 mg/kg TS 4 1 ERJA fraktion >C16-C35 <30 mg/kg TS 4 1 ERJA Er beteckning 1W2:1SSPB, 1W3:1SSPB, 1W4:1SSPB Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign provberedning enl. SSP* ja 1 1 ERJA TS_105 C % 2 1 ERJA As mg/kg TS 2 1 ERJA Ba mg/kg TS 2 1 ERJA Cd mg/kg TS 2 1 ERJA Co mg/kg TS 2 1 ERJA Cr mg/kg TS 2 1 ERJA Cu mg/kg TS 2 1 ERJA Hg <0.20 mg/kg TS 2 1 ERJA Ni mg/kg TS 2 1 ERJA Pb mg/kg TS 2 1 ERJA V mg/kg TS 2 1 ERJA Zn mg/kg TS 2 1 ERJA naftalen <0.100 mg/kg TS 3 1 ERJA acenaftylen <0.100 mg/kg TS 3 1 ERJA acenaften <0.100 mg/kg TS 3 1 ERJA fluoren <0.100 mg/kg TS 3 1 ERJA fenantren <0.100 mg/kg TS 3 1 ERJA antracen <0.100 mg/kg TS 3 1 ERJA fluoranten <0.100 mg/kg TS 3 1 ERJA pyren <0.100 mg/kg TS 3 1 ERJA bens(a)antracen <0.050 mg/kg TS 3 1 ERJA krysen <0.050 mg/kg TS 3 1 ERJA bens(b)fluoranten mg/kg TS 3 1 ERJA bens(k)fluoranten <0.050 mg/kg TS 3 1 ERJA bens(a)pyren <0.050 mg/kg TS 3 1 ERJA dibens(ah)antracen <0.050 mg/kg TS 3 1 ERJA benso(ghi)perylen <0.100 mg/kg TS 3 1 ERJA indeno(123cd)pyren <0.050 mg/kg TS 3 1 ERJA PAH, summa 16* mg/kg TS 3 1 ERJA PAH, summa cancerogena* mg/kg TS 3 1 ERJA PAH, summa övriga* <0.45 mg/kg TS 3 1 ERJA PAH, summa L* <0.15 mg/kg TS 3 1 ERJA PAH, summa M* <0.25 mg/kg TS 3 1 ERJA PAH, summa H* mg/kg TS 3 1 ERJA fraktion >C6-C10 <5.0 mg/kg TS 4 1 ERJA fraktion >C10-C12 <5.0 mg/kg TS 4 1 ERJA fraktion >C12-C16 <10 mg/kg TS 4 1 ERJA fraktion >C6-C16 <10 mg/kg TS 4 1 ERJA fraktion >C16-C35 <30 mg/kg TS 4 1 ERJA Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Erika Jansson :54:27 Client Service erika.jansson@alsglobal.com

32 Rapport Sida3(10) T F983VL3O9 Er beteckning 1W1:1SSPA Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign provberedning enl. SSP* ja 1 1 ERJA TS_105 C % 2 1 ERJA As mg/kg TS 2 1 ERJA Ba mg/kg TS 2 1 ERJA Cd mg/kg TS 2 1 ERJA Co mg/kg TS 2 1 ERJA Cr mg/kg TS 2 1 ERJA Cu mg/kg TS 2 1 ERJA Hg <0.20 mg/kg TS 2 1 ERJA Ni mg/kg TS 2 1 ERJA Pb mg/kg TS 2 1 ERJA V mg/kg TS 2 1 ERJA Zn mg/kg TS 2 1 ERJA naftalen <0.100 mg/kg TS 3 1 ERJA acenaftylen <0.100 mg/kg TS 3 1 ERJA acenaften <0.100 mg/kg TS 3 1 ERJA fluoren <0.100 mg/kg TS 3 1 ERJA fenantren <0.100 mg/kg TS 3 1 ERJA antracen <0.100 mg/kg TS 3 1 ERJA fluoranten mg/kg TS 3 1 ERJA pyren mg/kg TS 3 1 ERJA bens(a)antracen mg/kg TS 3 1 ERJA krysen mg/kg TS 3 1 ERJA bens(b)fluoranten mg/kg TS 3 1 ERJA bens(k)fluoranten mg/kg TS 3 1 ERJA bens(a)pyren mg/kg TS 3 1 ERJA dibens(ah)antracen <0.050 mg/kg TS 3 1 ERJA benso(ghi)perylen mg/kg TS 3 1 ERJA indeno(123cd)pyren mg/kg TS 3 1 ERJA PAH, summa 16* 1.7 mg/kg TS 3 1 ERJA PAH, summa cancerogena* 1.1 mg/kg TS 3 1 ERJA PAH, summa övriga* 0.55 mg/kg TS 3 1 ERJA PAH, summa L* <0.15 mg/kg TS 3 1 ERJA PAH, summa M* 0.40 mg/kg TS 3 1 ERJA PAH, summa H* 1.3 mg/kg TS 3 1 ERJA fraktion >C6-C10 <5.0 mg/kg TS 4 1 ERJA fraktion >C10-C12 <5.0 mg/kg TS 4 1 ERJA fraktion >C12-C16 <10 mg/kg TS 4 1 ERJA fraktion >C6-C16 <10 mg/kg TS 4 1 ERJA fraktion >C16-C35 <30 mg/kg TS 4 1 ERJA Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Erika Jansson :54:27 Client Service erika.jansson@alsglobal.com

33 Rapport Sida4(10) T F983VL3O9 Er beteckning 1W1:1SSPB Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign provberedning enl. SSP* ja 1 1 ERJA TS_105 C % 2 1 ERJA As mg/kg TS 2 1 ERJA Ba mg/kg TS 2 1 ERJA Cd mg/kg TS 2 1 ERJA Co mg/kg TS 2 1 ERJA Cr mg/kg TS 2 1 ERJA Cu mg/kg TS 2 1 ERJA Hg <0.20 mg/kg TS 2 1 ERJA Ni mg/kg TS 2 1 ERJA Pb mg/kg TS 2 1 ERJA V mg/kg TS 2 1 ERJA Zn mg/kg TS 2 1 ERJA naftalen <0.100 mg/kg TS 3 1 ERJA acenaftylen <0.100 mg/kg TS 3 1 ERJA acenaften <0.100 mg/kg TS 3 1 ERJA fluoren <0.100 mg/kg TS 3 1 ERJA fenantren mg/kg TS 3 1 ERJA antracen <0.100 mg/kg TS 3 1 ERJA fluoranten mg/kg TS 3 1 ERJA pyren mg/kg TS 3 1 ERJA bens(a)antracen mg/kg TS 3 1 ERJA krysen mg/kg TS 3 1 ERJA bens(b)fluoranten mg/kg TS 3 1 ERJA bens(k)fluoranten mg/kg TS 3 1 ERJA bens(a)pyren mg/kg TS 3 1 ERJA dibens(ah)antracen mg/kg TS 3 1 ERJA benso(ghi)perylen mg/kg TS 3 1 ERJA indeno(123cd)pyren mg/kg TS 3 1 ERJA PAH, summa 16* 6.1 mg/kg TS 3 1 ERJA PAH, summa cancerogena* 3.8 mg/kg TS 3 1 ERJA PAH, summa övriga* 2.3 mg/kg TS 3 1 ERJA PAH, summa L* <0.15 mg/kg TS 3 1 ERJA PAH, summa M* 1.9 mg/kg TS 3 1 ERJA PAH, summa H* 4.3 mg/kg TS 3 1 ERJA fraktion >C6-C10 <5.0 mg/kg TS 4 1 ERJA fraktion >C10-C12 <5.0 mg/kg TS 4 1 ERJA fraktion >C12-C16 <10 mg/kg TS 4 1 ERJA fraktion >C6-C16 <10 mg/kg TS 4 1 ERJA fraktion >C16-C35 <30 mg/kg TS 4 1 ERJA Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Erika Jansson :54:27 Client Service erika.jansson@alsglobal.com

34 Rapport Sida5(10) T F983VL3O9 Er beteckning 1W1:2SSPA Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign provberedning enl. SSP* ja 1 1 ERJA TS_105 C % 2 1 ERJA As mg/kg TS 2 1 ERJA Ba mg/kg TS 2 1 ERJA Cd mg/kg TS 2 1 ERJA Co mg/kg TS 2 1 ERJA Cr mg/kg TS 2 1 ERJA Cu mg/kg TS 2 1 ERJA Hg mg/kg TS 2 1 ERJA Ni mg/kg TS 2 1 ERJA Pb mg/kg TS 2 1 ERJA V mg/kg TS 2 1 ERJA Zn mg/kg TS 2 1 ERJA naftalen <0.100 mg/kg TS 3 1 ERJA acenaftylen <0.100 mg/kg TS 3 1 ERJA acenaften <0.100 mg/kg TS 3 1 ERJA fluoren <0.100 mg/kg TS 3 1 ERJA fenantren mg/kg TS 3 1 ERJA antracen mg/kg TS 3 1 ERJA fluoranten mg/kg TS 3 1 ERJA pyren mg/kg TS 3 1 ERJA bens(a)antracen mg/kg TS 3 1 ERJA krysen mg/kg TS 3 1 ERJA bens(b)fluoranten mg/kg TS 3 1 ERJA bens(k)fluoranten mg/kg TS 3 1 ERJA bens(a)pyren mg/kg TS 3 1 ERJA dibens(ah)antracen mg/kg TS 3 1 ERJA benso(ghi)perylen mg/kg TS 3 1 ERJA indeno(123cd)pyren mg/kg TS 3 1 ERJA PAH, summa 16* 14 mg/kg TS 3 1 ERJA PAH, summa cancerogena* 8.8 mg/kg TS 3 1 ERJA PAH, summa övriga* 5.0 mg/kg TS 3 1 ERJA PAH, summa L* <0.15 mg/kg TS 3 1 ERJA PAH, summa M* 4.1 mg/kg TS 3 1 ERJA PAH, summa H* 9.7 mg/kg TS 3 1 ERJA fraktion >C6-C10 <5.0 mg/kg TS 4 1 ERJA fraktion >C10-C12 <5.0 mg/kg TS 4 1 ERJA fraktion >C12-C16 <10 mg/kg TS 4 1 ERJA fraktion >C6-C16 <10 mg/kg TS 4 1 ERJA fraktion >C16-C35 <30 mg/kg TS 4 1 ERJA Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Erika Jansson :54:27 Client Service erika.jansson@alsglobal.com

35 Rapport Sida6(10) T F983VL3O9 Er beteckning 1W1:2SSPB Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign provberedning enl. SSP* ja 1 1 ERJA TS_105 C % 2 1 ERJA As mg/kg TS 2 1 ERJA Ba mg/kg TS 2 1 ERJA Cd mg/kg TS 2 1 ERJA Co mg/kg TS 2 1 ERJA Cr mg/kg TS 2 1 ERJA Cu mg/kg TS 2 1 ERJA Hg <0.20 mg/kg TS 2 1 ERJA Ni mg/kg TS 2 1 ERJA Pb mg/kg TS 2 1 ERJA V mg/kg TS 2 1 ERJA Zn mg/kg TS 2 1 ERJA naftalen <0.100 mg/kg TS 3 1 ERJA acenaftylen <0.100 mg/kg TS 3 1 ERJA acenaften <0.100 mg/kg TS 3 1 ERJA fluoren <0.100 mg/kg TS 3 1 ERJA fenantren mg/kg TS 3 1 ERJA antracen mg/kg TS 3 1 ERJA fluoranten mg/kg TS 3 1 ERJA pyren mg/kg TS 3 1 ERJA bens(a)antracen mg/kg TS 3 1 ERJA krysen mg/kg TS 3 1 ERJA bens(b)fluoranten mg/kg TS 3 1 ERJA bens(k)fluoranten mg/kg TS 3 1 ERJA bens(a)pyren mg/kg TS 3 1 ERJA dibens(ah)antracen mg/kg TS 3 1 ERJA benso(ghi)perylen mg/kg TS 3 1 ERJA indeno(123cd)pyren mg/kg TS 3 1 ERJA PAH, summa 16* 22 mg/kg TS 3 1 ERJA PAH, summa cancerogena* 13 mg/kg TS 3 1 ERJA PAH, summa övriga* 8.9 mg/kg TS 3 1 ERJA PAH, summa L* <0.15 mg/kg TS 3 1 ERJA PAH, summa M* 7.9 mg/kg TS 3 1 ERJA PAH, summa H* 14 mg/kg TS 3 1 ERJA fraktion >C6-C10 <5.0 mg/kg TS 4 1 ERJA fraktion >C10-C12 <5.0 mg/kg TS 4 1 ERJA fraktion >C12-C16 <10 mg/kg TS 4 1 ERJA fraktion >C6-C16 <10 mg/kg TS 4 1 ERJA fraktion >C16-C35 <30 mg/kg TS 4 1 ERJA Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Erika Jansson :54:27 Client Service erika.jansson@alsglobal.com

36 Rapport Sida7(10) T F983VL3O9 Er beteckning 1W5:1SSPA, 1W6:1SSPA Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign provberedning enl. SSP* ja 1 1 ERJA TS_105 C % 2 1 ERJA As mg/kg TS 2 1 ERJA Ba mg/kg TS 2 1 ERJA Cd mg/kg TS 2 1 ERJA Co mg/kg TS 2 1 ERJA Cr mg/kg TS 2 1 ERJA Cu mg/kg TS 2 1 ERJA Hg <0.20 mg/kg TS 2 1 ERJA Ni mg/kg TS 2 1 ERJA Pb mg/kg TS 2 1 ERJA V mg/kg TS 2 1 ERJA Zn mg/kg TS 2 1 ERJA naftalen <0.100 mg/kg TS 3 1 ERJA acenaftylen <0.100 mg/kg TS 3 1 ERJA acenaften <0.100 mg/kg TS 3 1 ERJA fluoren <0.100 mg/kg TS 3 1 ERJA fenantren <0.100 mg/kg TS 3 1 ERJA antracen <0.100 mg/kg TS 3 1 ERJA fluoranten mg/kg TS 3 1 ERJA pyren mg/kg TS 3 1 ERJA bens(a)antracen mg/kg TS 3 1 ERJA krysen mg/kg TS 3 1 ERJA bens(b)fluoranten mg/kg TS 3 1 ERJA bens(k)fluoranten mg/kg TS 3 1 ERJA bens(a)pyren mg/kg TS 3 1 ERJA dibens(ah)antracen <0.050 mg/kg TS 3 1 ERJA benso(ghi)perylen <0.100 mg/kg TS 3 1 ERJA indeno(123cd)pyren mg/kg TS 3 1 ERJA PAH, summa 16* 0.82 mg/kg TS 3 1 ERJA PAH, summa cancerogena* 0.53 mg/kg TS 3 1 ERJA PAH, summa övriga* 0.28 mg/kg TS 3 1 ERJA PAH, summa L* <0.15 mg/kg TS 3 1 ERJA PAH, summa M* 0.28 mg/kg TS 3 1 ERJA PAH, summa H* 0.53 mg/kg TS 3 1 ERJA fraktion >C6-C10 <5.0 mg/kg TS 4 1 ERJA fraktion >C10-C12 <5.0 mg/kg TS 4 1 ERJA fraktion >C12-C16 <10 mg/kg TS 4 1 ERJA fraktion >C6-C16 <10 mg/kg TS 4 1 ERJA fraktion >C16-C35 <30 mg/kg TS 4 1 ERJA Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Erika Jansson :54:27 Client Service erika.jansson@alsglobal.com

37 Rapport Sida8(10) T F983VL3O9 Er beteckning 1W5:1SSPB, 1W6:1SSPB Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign provberedning enl. SSP* ja 1 1 ERJA TS_105 C % 2 1 ERJA As mg/kg TS 2 1 ERJA Ba mg/kg TS 2 1 ERJA Cd mg/kg TS 2 1 ERJA Co mg/kg TS 2 1 ERJA Cr mg/kg TS 2 1 ERJA Cu mg/kg TS 2 1 ERJA Hg <0.20 mg/kg TS 2 1 ERJA Ni mg/kg TS 2 1 ERJA Pb mg/kg TS 2 1 ERJA V mg/kg TS 2 1 ERJA Zn mg/kg TS 2 1 ERJA naftalen <0.100 mg/kg TS 3 1 ERJA acenaftylen <0.100 mg/kg TS 3 1 ERJA acenaften <0.100 mg/kg TS 3 1 ERJA fluoren <0.100 mg/kg TS 3 1 ERJA fenantren <0.100 mg/kg TS 3 1 ERJA antracen <0.100 mg/kg TS 3 1 ERJA fluoranten mg/kg TS 3 1 ERJA pyren mg/kg TS 3 1 ERJA bens(a)antracen mg/kg TS 3 1 ERJA krysen mg/kg TS 3 1 ERJA bens(b)fluoranten mg/kg TS 3 1 ERJA bens(k)fluoranten mg/kg TS 3 1 ERJA bens(a)pyren mg/kg TS 3 1 ERJA dibens(ah)antracen <0.050 mg/kg TS 3 1 ERJA benso(ghi)perylen <0.100 mg/kg TS 3 1 ERJA indeno(123cd)pyren mg/kg TS 3 1 ERJA PAH, summa 16* 0.84 mg/kg TS 3 1 ERJA PAH, summa cancerogena* 0.58 mg/kg TS 3 1 ERJA PAH, summa övriga* 0.27 mg/kg TS 3 1 ERJA PAH, summa L* <0.15 mg/kg TS 3 1 ERJA PAH, summa M* 0.27 mg/kg TS 3 1 ERJA PAH, summa H* 0.58 mg/kg TS 3 1 ERJA fraktion >C6-C10 <5.0 mg/kg TS 4 1 ERJA fraktion >C10-C12 <5.0 mg/kg TS 4 1 ERJA fraktion >C12-C16 <10 mg/kg TS 4 1 ERJA fraktion >C6-C16 <10 mg/kg TS 4 1 ERJA fraktion >C16-C mg/kg TS 4 1 ERJA Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Erika Jansson :54:27 Client Service erika.jansson@alsglobal.com

38 Rapport Sida9(10) T F983VL3O9 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Provberedning enligt SSP. Rev Bestämning av metaller, MS-1 inkl. provberedning. Bestämning av metaller enligt metod baserad på US EPA och ISO efter uppslutning med HNO 3. Mätning utförs med ICP-AES. Provet torkas och siktas innan analys. Rev Paket OJ-1. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) enligt metod baserad på US EPA 8270 och ISO Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt direktiv från Naturvårdsverket oktober Rev Paket OJ-20E. Bestämning av oljefraktioner >C6-C35 enligt TNRCC Metod Mätning utförs med GC-FID. Rev ERJA Godkännare Erika Jansson 1 Utf 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Webb: Dokumentet är godkänt och digitalt Box 700 E-post: info.ta@alsglobal.com signerat av Erika Jansson Danderyd Sweden Tel: Fax: Client Service erika.jansson@alsglobal.com :54:27

39 Rapport Sida 10 (10) T F983VL3O9 Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Erika Jansson :54:27 Client Service erika.jansson@alsglobal.com

40 Rapport Sida1(6) T MLK95ONUC Ankomstdatum Wescon Miljökonsult AB Utfärdad Erika Modig Projekt Lothar 5 Bestnr Stora gatan 44 A 72212Västerås Sweden Analys av fast prov Er beteckning 1W1:3A Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign provberedning enl. SSP* ja 1 1 AKR TS_105 C % 2 1 AKR As mg/kg TS 2 1 AKR Ba mg/kg TS 2 1 AKR Cd mg/kg TS 2 1 AKR Co mg/kg TS 2 1 AKR Cr mg/kg TS 2 1 AKR Cu mg/kg TS 2 1 AKR Hg <0.20 mg/kg TS 2 1 AKR Ni mg/kg TS 2 1 AKR Pb mg/kg TS 2 1 AKR V mg/kg TS 2 1 AKR Zn mg/kg TS 2 1 AKR naftalen <0.100 mg/kg TS 3 1 AKR acenaftylen <0.100 mg/kg TS 3 1 AKR acenaften <0.100 mg/kg TS 3 1 AKR fluoren <0.100 mg/kg TS 3 1 AKR fenantren <0.100 mg/kg TS 3 1 AKR antracen <0.100 mg/kg TS 3 1 AKR fluoranten <0.100 mg/kg TS 3 1 AKR pyren <0.100 mg/kg TS 3 1 AKR bens(a)antracen <0.050 mg/kg TS 3 1 AKR krysen <0.050 mg/kg TS 3 1 AKR bens(b)fluoranten <0.050 mg/kg TS 3 1 AKR bens(k)fluoranten <0.050 mg/kg TS 3 1 AKR bens(a)pyren <0.050 mg/kg TS 3 1 AKR dibens(ah)antracen <0.050 mg/kg TS 3 1 AKR benso(ghi)perylen <0.100 mg/kg TS 3 1 AKR indeno(123cd)pyren <0.050 mg/kg TS 3 1 AKR PAH, summa 16* <0.63 mg/kg TS 3 1 AKR PAH, summa cancerogena* <0.18 mg/kg TS 3 1 AKR PAH, summa övriga* <0.45 mg/kg TS 3 1 AKR PAH, summa L* <0.15 mg/kg TS 3 1 AKR PAH, summa M* <0.25 mg/kg TS 3 1 AKR PAH, summa H* <0.23 mg/kg TS 3 1 AKR fraktion >C6-C10 <5.0 mg/kg TS 4 1 AKR fraktion >C10-C12 <5.0 mg/kg TS 4 1 AKR fraktion >C12-C16 <10 mg/kg TS 4 1 AKR Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Anna-Karin Revell :28:38 Client Service anna-karin.revell@alsglobal.com

41 Rapport Sida2(6) T MLK95ONUC Er beteckning 1W1:3A Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign fraktion >C6-C16* <10 mg/kg TS 4 1 AKR fraktion >C16-C35 <30 mg/kg TS 4 1 AKR Er beteckning 1W1:3B Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign provberedning enl. SSP* ja 1 1 AKR TS_105 C % 2 1 AKR As mg/kg TS 2 1 AKR Ba mg/kg TS 2 1 AKR Cd mg/kg TS 2 1 AKR Co mg/kg TS 2 1 AKR Cr mg/kg TS 2 1 AKR Cu mg/kg TS 2 1 AKR Hg <0.20 mg/kg TS 2 1 AKR Ni mg/kg TS 2 1 AKR Pb mg/kg TS 2 1 AKR V mg/kg TS 2 1 AKR Zn mg/kg TS 2 1 AKR naftalen <0.100 mg/kg TS 3 1 AKR acenaftylen <0.100 mg/kg TS 3 1 AKR acenaften <0.100 mg/kg TS 3 1 AKR fluoren <0.100 mg/kg TS 3 1 AKR fenantren <0.100 mg/kg TS 3 1 AKR antracen <0.100 mg/kg TS 3 1 AKR fluoranten <0.100 mg/kg TS 3 1 AKR pyren <0.100 mg/kg TS 3 1 AKR bens(a)antracen <0.050 mg/kg TS 3 1 AKR krysen <0.050 mg/kg TS 3 1 AKR bens(b)fluoranten <0.050 mg/kg TS 3 1 AKR bens(k)fluoranten <0.050 mg/kg TS 3 1 AKR bens(a)pyren <0.050 mg/kg TS 3 1 AKR dibens(ah)antracen <0.050 mg/kg TS 3 1 AKR benso(ghi)perylen <0.100 mg/kg TS 3 1 AKR indeno(123cd)pyren <0.050 mg/kg TS 3 1 AKR PAH, summa 16* <0.63 mg/kg TS 3 1 AKR PAH, summa cancerogena* <0.18 mg/kg TS 3 1 AKR PAH, summa övriga* <0.45 mg/kg TS 3 1 AKR PAH, summa L* <0.15 mg/kg TS 3 1 AKR PAH, summa M* <0.25 mg/kg TS 3 1 AKR PAH, summa H* <0.23 mg/kg TS 3 1 AKR fraktion >C6-C10 <5.0 mg/kg TS 4 1 AKR fraktion >C10-C12 <5.0 mg/kg TS 4 1 AKR fraktion >C12-C16 <10 mg/kg TS 4 1 AKR fraktion >C6-C16* <10 mg/kg TS 4 1 AKR fraktion >C16-C35 <30 mg/kg TS 4 1 AKR Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Anna-Karin Revell :28:38 Client Service anna-karin.revell@alsglobal.com

42 Rapport Sida3(6) T MLK95ONUC Er beteckning 1W2:2A, 1W3:2A, 1W4:2A, 1W5:2A, 1W6:2A Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign vikt* 3 kg 5 2 TS provberedning enl. SSP* ja 1 1 AKR TS_105 C % 2 1 AKR As mg/kg TS 2 1 AKR Ba mg/kg TS 2 1 AKR Cd mg/kg TS 2 1 AKR Co mg/kg TS 2 1 AKR Cr mg/kg TS 2 1 AKR Cu mg/kg TS 2 1 AKR Hg <0.20 mg/kg TS 2 1 AKR Ni mg/kg TS 2 1 AKR Pb mg/kg TS 2 1 AKR V mg/kg TS 2 1 AKR Zn mg/kg TS 2 1 AKR naftalen <0.100 mg/kg TS 3 1 AKR acenaftylen <0.100 mg/kg TS 3 1 AKR acenaften <0.100 mg/kg TS 3 1 AKR fluoren <0.100 mg/kg TS 3 1 AKR fenantren <0.100 mg/kg TS 3 1 AKR antracen <0.100 mg/kg TS 3 1 AKR fluoranten mg/kg TS 3 1 AKR pyren mg/kg TS 3 1 AKR bens(a)antracen mg/kg TS 3 1 AKR krysen mg/kg TS 3 1 AKR bens(b)fluoranten mg/kg TS 3 1 AKR bens(k)fluoranten <0.050 mg/kg TS 3 1 AKR bens(a)pyren mg/kg TS 3 1 AKR dibens(ah)antracen <0.050 mg/kg TS 3 1 AKR benso(ghi)perylen <0.100 mg/kg TS 3 1 AKR indeno(123cd)pyren mg/kg TS 3 1 AKR PAH, summa 16* 1.0 mg/kg TS 3 1 AKR PAH, summa cancerogena* 0.52 mg/kg TS 3 1 AKR PAH, summa övriga* 0.50 mg/kg TS 3 1 AKR PAH, summa L* <0.15 mg/kg TS 3 1 AKR PAH, summa M* 0.50 mg/kg TS 3 1 AKR PAH, summa H* 0.52 mg/kg TS 3 1 AKR fraktion >C6-C10 <5.0 mg/kg TS 4 1 AKR fraktion >C10-C12 <5.0 mg/kg TS 4 1 AKR fraktion >C12-C16 <10 mg/kg TS 4 1 AKR fraktion >C6-C16* <10 mg/kg TS 4 1 AKR fraktion >C16-C35 <30 mg/kg TS 4 1 AKR Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Anna-Karin Revell :28:38 Client Service anna-karin.revell@alsglobal.com

43 Rapport Sida4(6) T MLK95ONUC Er beteckning 1W2:2B, 1W3:2B, 1W4:2B, 1W5:2B, 1W6:2B Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign vikt* 3 kg 5 2 TS provberedning enl. SSP* ja 1 1 AKR TS_105 C % 2 1 AKR As mg/kg TS 2 1 AKR Ba mg/kg TS 2 1 AKR Cd <0.10 mg/kg TS 2 1 AKR Co mg/kg TS 2 1 AKR Cr mg/kg TS 2 1 AKR Cu mg/kg TS 2 1 AKR Hg <0.20 mg/kg TS 2 1 AKR Ni mg/kg TS 2 1 AKR Pb mg/kg TS 2 1 AKR V mg/kg TS 2 1 AKR Zn mg/kg TS 2 1 AKR naftalen <0.100 mg/kg TS 3 1 AKR acenaftylen <0.100 mg/kg TS 3 1 AKR acenaften <0.100 mg/kg TS 3 1 AKR fluoren <0.100 mg/kg TS 3 1 AKR fenantren <0.100 mg/kg TS 3 1 AKR antracen <0.100 mg/kg TS 3 1 AKR fluoranten mg/kg TS 3 1 AKR pyren <0.100 mg/kg TS 3 1 AKR bens(a)antracen <0.050 mg/kg TS 3 1 AKR krysen <0.050 mg/kg TS 3 1 AKR bens(b)fluoranten mg/kg TS 3 1 AKR bens(k)fluoranten <0.050 mg/kg TS 3 1 AKR bens(a)pyren <0.050 mg/kg TS 3 1 AKR dibens(ah)antracen <0.050 mg/kg TS 3 1 AKR benso(ghi)perylen <0.100 mg/kg TS 3 1 AKR indeno(123cd)pyren <0.050 mg/kg TS 3 1 AKR PAH, summa 16* 0.16 mg/kg TS 3 1 AKR PAH, summa cancerogena* mg/kg TS 3 1 AKR PAH, summa övriga* 0.11 mg/kg TS 3 1 AKR PAH, summa L* <0.15 mg/kg TS 3 1 AKR PAH, summa M* 0.11 mg/kg TS 3 1 AKR PAH, summa H* mg/kg TS 3 1 AKR fraktion >C6-C10 <5.0 mg/kg TS 4 1 AKR fraktion >C10-C12 <5.0 mg/kg TS 4 1 AKR fraktion >C12-C16 <10 mg/kg TS 4 1 AKR fraktion >C6-C16* <10 mg/kg TS 4 1 AKR fraktion >C16-C35 <30 mg/kg TS 4 1 AKR Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Anna-Karin Revell :28:38 Client Service anna-karin.revell@alsglobal.com
