1 Miljöteknisk markundersökning inom fastigheten Almeberg 20, Varbergs kommun För: Varbergs kommun Stadsbyggnadskontoret Upprättad: Uppdrag: Structor Miljö Väst AB Org nr Kungsgatan Göteborg

2 Miljöteknisk markundersökning Sida 2 (8) Almeberg Innehållsförteckning 1 BAKGRUND OCH SYFTE OMRÅDESBESKRIVNING TIDIGARE INDUSTRIELL VERKSAMHET I OMRÅDET GENOMFÖRANDE RESULTAT JORD TRÄD GRUNDVATTEN BEDÖMNING AV MILJÖ- OCH HÄLSORISKER SLUTSATSER OCH REKOMMENDATIONER... 8 Bilagor 1. Fältprotokoll 2. Analysprotokoll Structor Miljö Väst AB

3 Miljöteknisk markundersökning Sida 3 (8) Almeberg Bakgrund och syfte I samband med detaljplanearbetet för kvarteret Almeberg i centrala Varberg har Miljö- och hälsoskyddsförvaltningen krävt att en miljöteknisk markundersökning (MUR) genomförs på fastigheten Almeberg 20. Miljö- och hälsoskyddsförvaltningen har framfört att fastigheten ligger inom yttre skyddsområde för förorenad mark och att det förekommit industriell verksamhet i området. Varbergs kommun har gett Structor Miljö Väst AB (Structor) i uppdrag att genomföra efterfrågad miljöteknisk markundersökning. Syftet med undersökningen är att genom provtagning bekräfta eller förkasta hypotesen att eventuell tidigare industriella verksamhet förorenat marken. Med utgångspunkt från resultaten skall en bedömning göras, dels om eventuella föroreningar kan utgöra en miljö- och hälsorisk, dels om det finns motiv att genomföra avhjälpande eller skyddsåtgärder inför eller vid nybyggnation. 2 Områdesbeskrivning Fastigheten Almeberg 20 (ca 800 m 2 ) ligger i centrala Varberg. Topografiskt ligger området på en höjd där det sluttar mot nordväst (centrum och hamnen). Fastigheten är relativt plan med en gräsbevuxen gård med enstaka större träd. I den norra delen förefaller bergytan gå i dagen. På fastigheten finns idag ett bostadshus med källare (studentbostad). Omgivningen utgörs av bostadshus och asfalterade vägar. Enligt den geologiska kartan och data från SGU:s brunnsarkiv utgörs marken av ett tunt lager sand på berg. 3 Tidigare industriell verksamhet i området Miljö- och hälsoskyddsförvaltningen har vid möte med Stadsbyggnadskontoret informerat om att fastigheten ligger inom yttre skyddsområde för förorenad mark (klorerade lösningsmedel) och att det funnits både ett bryggeri och en industri (Träslövs verkstadsindustri) i området (dnr 2016/538). Av den anledningen skulle det vara motiverat med en undersökning. Av planbeskedet för området (dnr 2014/976) framgår följande: Almeberg 20 ligger inom det sekundära föroreningsområdet för klorerade alifater. Angränsande fastighet mot väster, Vindragaren 9, finns med i Länsstyrelsens kartläggning över potentiellt förorenade områden. På fastigheten finns möjligheten att en verkstadsindustri som hanterat klorerade lösningsmedel bedrivits. I samband med detaljplanearbetet bör en miljöteknisk markundersökning genomföras. Vid kontakt med Länsstyrelsen Halland (länsstyrelsen) har det framkommit att det endast finns knapphändig information om grannfastigheten Vindragaren 9, se figur 1. Här skall det enligt branschklassningen funnits en verkstadsindustri mellan 1955 och 1960 med namnet Berntsson och Larsson som hanterade halogenerade lösningsmedel. Inga ytterligare uppgifter om tidigare verksamheter på eller i anslutning till aktuell fastighet har kunnat fås fram inom ramen för detta uppdrag. Structor Miljö Väst AB

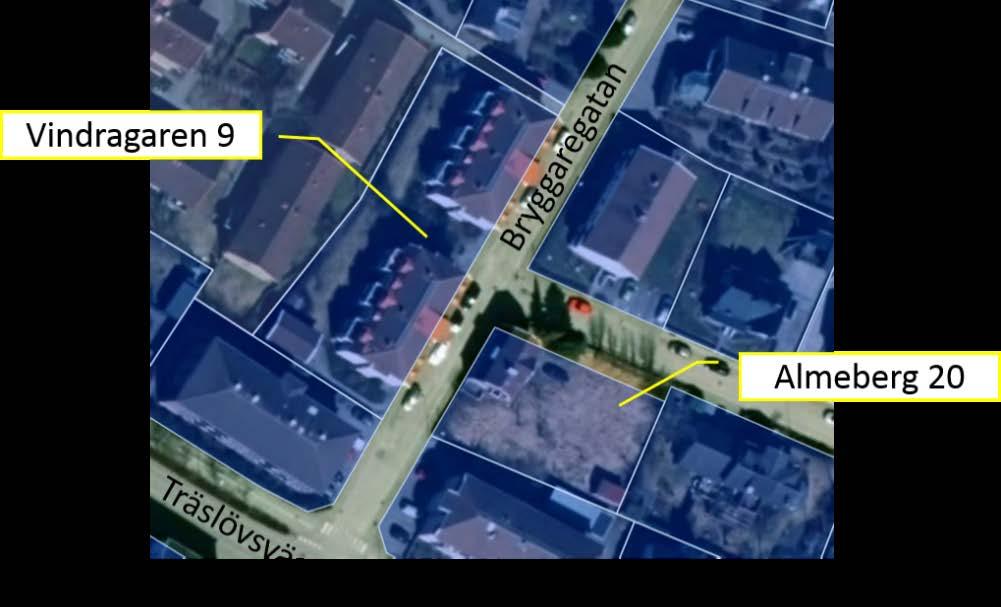

4 Miljöteknisk markundersökning Sida 4 (8) Almeberg Figur 1. Förhållandet mellan fastigheten Almeberg 20 (utredningsområde) och Vindragaren 9 där det eventuellt kan ha hanterats klorerade lösningsmedel. 4 Genomförande Vid bakgrundsundersökningen framkom inga uppgifter om att det förekommit någon förorenande verksamhet på fastigheten. Provtagningen inriktades därför dels generellt på de lösa jordlagren ovan berg och eventuell förekomst förorenad fyllning, dels på grundvatten i jord och berg som skulle kunna ha förorenats av verksamhet på grannfastigheten. Undersökningen genomfördes av Isabelle Bengtsson den 5 oktober Fem provgropar grävdes och jordprover uttogs på varje urskiljbart jordlager eller halvmetersvis, se figur 2. Groparna placerades ut för att täcka upp så stor del av fastigheten som möjligt. Trädkärnor uttogs från tre träd för analys av eventuella klorerade lösningsmedel som sugs upp från ytligt grundvatten. Metoden är ett bra komplement till övrig provtagning av klorerade lösningsmedel. Provgroparnas och trädens lägen visas i figur 2 nedan. Inget grundvatten noterades i jorden varför ytterligare ansträngning gjordes för att finna uppgifter om grundvatten i berg. Fastighetsägaren lyckades tillsammans med energiinstallatören VOTAB identifiera en bergborrad energibrunn på grannfastigheten enbart ett par meter från Almeberg 20, se figur 2. Efter besiktning konstaterades att det skulle gå att ta grundvatten från brunnen. Fem prover på fyllnadsmaterial skickades för analys med avseende på tungmetaller, olja (alifater och aromater) och PAH. Tre trädkärnor och ett grundvattenprov analyserades med avseende på klorerade alifater. som är ackrediterade för aktuella analyser genomförde samtliga analyser. Uppmätta halter har jämförts med Naturvårdsverkets generella riktvärden för känslig (NV- KM) respektive mindre känslig markanvändning (NV-MKM). Structor Miljö Väst AB

5 Miljöteknisk markundersökning Sida 5 (8) Almeberg T2 T3 PG1 T1 PG3 PG5 PG4 PG2 Energibrunn i berg Figur 2. Placering av provgropar (gula rektanglar) och lokalisering av de träd där trädkärnor uttogs för analys av klorerade lösningsmedel (gröna rektanglar). 5 Resultat 5.1 Jord Vid provgropsgrävningen konstaterades att berg påträffades på mellan 0,2-1,5 m djup i groparna. Jordlagerföljden var generellt ett mulljordslager mellan 0-0,2 m följt av sand som antogs vara fyllnadsmaterial ned till mellan 0,6-1 m där antingen berg eller en sandig morän påträffades, se figur 3 och 4. Inget grundvatten trängde in i groparna. Grundvattenrör kunde därför inte installeras i groparna. Alla prover på fyllnadsmaterial analyserades med avseende på tungmetaller med fätinstrument XRF innan urval för laboratorieanalys genomfördes. I bilaga 1 finns fältprotokoll där resultat från XRF-mätning redovisas tillsammans med fältnoteringar. Structor Miljö Väst AB

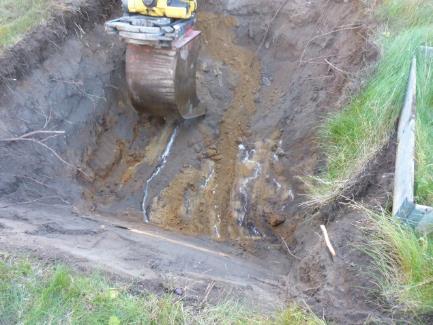

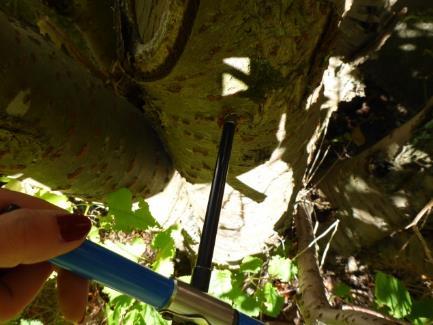

6 Miljöteknisk markundersökning Sida 6 (8) Almeberg Figur 3. PG3 där berg påträffades på 0,6m djup. Figur 4. PG1 med fyllning av mulljord och sand till 1m, därefter morän mellan 1-1,5m och berg påträffades på 1,5m djup. I figur 5 och 6 redovisas foton från provtagningen av trädkärnor. Figur 5. Träd T1 mitt på gårdsplanen var ett friskt äppelträd med gott om frukt. Figur 6. Provtagning av trädkärna i träd T3 som var ett lövträd med flera stammar. I tabell 1 finns en sammanställning av analysresultaten från jordprover som analyserats på laboratorium med avseende på tungmetaller, olja och PAH. Endast de parametrar som i något prov överskrider laboratoriets rapporteringsgräns har tagits med i tabellen. Fullständiga analysresultat finns i bilaga 2. Structor Miljö Väst AB

7 Miljöteknisk markundersökning Sida 7 (8) Almeberg Tabell 1. Sammanställning av analysresultat för jordprover från provgroparna. Halterna i mg/kg TS jämförs med Naturvårdsverkets generella riktvärden för KM och MKM. PG1 0,2-0,5 m PG2 0-0,3 m PG2 0,3-0,6 m PG4 0,2-0,6 m Material F/ Sa F/ sa Mu F/ (mu) Sa F/ st Sa F/ (mu) Sa PG5 0,2-0,6 m KM 1 MKM 2 Arsenik 3,68 2,2 1,61 1,97 1, Barium 74,6 92,4 49,1 50, Kadmium 0,884 0,351 0,126 0,237 0,224 0,8 12 Kobolt 1,87 1,5 1,42 2,1 1, Krom 5,04 4,58 3,42 4,88 3, Koppar 24,1 15,4 13,7 20,2 16, Kvicksilver 0,223 <0.2 <0.2 0,241 <0.2 0,25 2,5 Nickel 3,09 2,4 1,95 5,15 2, Bly 71,1 68,4 46,8 57,6 38, Vanadin 12,4 9,32 10,1 13,3 9, Zink , Alifater >C16-C Aromater >C16-C35 <1 <1 <1 1,2 < PAH L 0,14 0,19 <0.15 0,22 0, PAH M 4,5 6,1 0,99 5,8 3,8 3,5 20 PAH H 4,4 5,7 1,3 5,8 4, Naturvårdsverkets generella riktvärden för känslig markanvändning (KM), bostäder 2. Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM), industrimark, gata 5.2 Träd Analysresultat från prover på trädkärnor visar att det inte finns några spår av klorerade lösningsmedel i träden, samtliga prover visar halter under laboratoriets rapporteringsgräns. I bilaga 2 finns analysresultaten. 5.3 Grundvatten Efter dialog med Structor kunde VOTAB ta ett grundvattenprov i energibrunnen i direkt anslutning till Almeberg 20 den 16 november Grundvattenytan noterades ca 3 m under markytan. Provet togs ytterligare 2-3 m under grundvattenytan med en sugslang. En diffusionstät vial fylldes och fick flöda över en stund innan locket förslöts. Provet skickades omgående till laboratorium. Vid den kemiska analysen av grundvattnet från energibrunnen i berg kunde inga halter av klorerade lösningsmedel eller dess nedbrytningsprodukter detekteras över analysens rapporteringsgräns, se bilaga 2. Structor Miljö Väst AB

8 Miljöteknisk markundersökning Sida 8 (8) Almeberg Bedömning av miljö- och hälsorisker Den ytliga fyllningen på ca 0,5 m som överlagrar berg eller naturligt avsatt sand förefaller mer eller mindre ren. Analyserna visar en svag påverkan av PAH och i enstaka prov bly, zink och kadmium. Halterna ligger i de flesta fal i nivå med KM värdet och i några fall för PAH(H) mellan KM och MKM. Dimensionerande exponeringsväg för PAH(H) är intag av växter. KM anger emellertid vad gäller hälsorisk en ofarlig nivå vid en livslång exponering även för känsliga personer. På aktuellt markområde förekommer ingen odling. Klorerade lösningsmedel i ytligt grundvatten kan ånga av in i befintliga eller planerade byggnader och därmed innebära en potentiell hälsorisk. Inga klorerade lösningsmedel uppmätes dock vid undersökningen, varken i trädkärnor eller i berggrundvatten. Vid nuvarande markanvändning bedömer Structor sammanfattningsvis att det inte föreligger någon miljö- och hälsorisk på grund av påträffade föroreningar. Halterna är enligt Structor typiska för schaktmassor i stadsmiljö vilka sällan är helt rena. 7 Slutsatser och rekommendationer En miljöteknisk markundersökning har utförts inom fastigheten Almeberg 20 i centrala Varberg. Resultaten från analys av jordprover visar att ytlig fyllnadsjord är mer eller mindre ren men med en svag förorening av PAH och metaller. Så som fastigheten används idag utgör inte de förhöjda halterna någon hälsorisk för människor som vistas på området. Inget i undersökningen indikerar heller att det skulle förekomma klorerade lösningsmedel i berggrundvattnet. Sammanfattningsvis finns det inget i undersökningsresultaten som pekar mot att fastigheten förorenats av någon industriell verksamhet. De lätt förorenade fyllnadsmassorna bedöms inte utgöra något hinder i den fortsatta planprocessen utan bör hanteras i samband med byggnation. Det rekommenderas att en enklare anmälan lämnas in till miljöförvaltningen då arbete i förorenad mark skulle kunna betraktas som en miljöfarlig verksamhet enligt 9 kap. i miljöbalken. I anmälan bör framgå vilka markarbeten som planeras, vilka massor som lämnas kvar och hur eventuella överskottsmassor kommer att hanteras. Structor Miljö Väst AB Göteborg Per Hübinette Isabelle Bengtsson Structor Miljö Väst AB

9 Bilaga 1 Provpunkt PG1 PG2 PG3 PG4 PG5 Nivå (m u my) Provnivå (m u my) Jordart/material Färg Kommentar As Cu Pb Zn 0 0,2 F/ Mu Mörkbrun Inslag tegel och glas 0 0, ,2 0,5 F/ Sa Brun Inslag tegel, glas och gatsten 0,2 0, ,5 1 F/ Sa Brun 0,5 1 <LOD sa Mn Brun Berg på 1,5m 1 1,5 <LOD 7 <LOD ,3 F/ (sa) Mu Mörkbrun Inslag tegel och glas 0 0, ,3 0,6 F/ (mu) Sa Brun Inslag tegel och glas 0,3 0,6 <LOD <LOD ,6 sa Mn Brun Berg på ca 1m 0,6 1 <LOD 10 <LOD ,2 F/ (sa) Mu Mörkbrun Inslag tegel och keramik 0 0,2 7 <LOD ,2 0,5 F/ mu Sa Brun Inslag tegel och keramik 0,2 0, ,5 sa Mn Brun Prov taget vid btg rör. Berg på ca 0,6m 0,5 0,7 <LOD ,2 F/ sa Mu Mörkbrun Inslag tegel 0 0,2 <LOD ,2 0,6 F/ st Sa Brun Sand med inslag av större sten och tegel. 0,2 0,6 <LOD <LOD ,6 Berg Berg på 0,6m 0 0,2 F/ (sa) Mu Mörkbrun 0 0,2 <LOD ,2 0,6 F/ (mu) Sa Brun Inslag tegel 0,2 0, ,6 Berg Berg sluttar i gropen, från 0,2 0,6m XRF Structor Miljö Väst AB

10 Sida1(8) T OQE9MTKTD Ankomstdatum Structor Miljö Väst AB Utfärdad Isabelle Larsson Projekt Almeberg 20 Bestnr Kungsgatan Göteborg Analys av fast prov Er beteckning PG1 0,2-0,5 Provtagare Isabelle Larsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 96.1 % 2 O LISO alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 30 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen 0.14 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren 1.1 mg/kg TS 3 D STGR antracen 0.16 mg/kg TS 3 D STGR fluoranten 1.8 mg/kg TS 3 D STGR pyren 1.5 mg/kg TS 3 D STGR bens(a)antracen 0.48 mg/kg TS 3 D STGR krysen 0.78 mg/kg TS 3 D STGR bens(b)fluoranten 1.1 mg/kg TS 3 D STGR bens(k)fluoranten 0.39 mg/kg TS 3 D STGR bens(a)pyren 0.60 mg/kg TS 3 D STGR dibens(ah)antracen 0.11 mg/kg TS 3 D STGR benso(ghi)perylen 0.56 mg/kg TS 3 D STGR indeno(123cd)pyren 0.47 mg/kg TS 3 D STGR PAH, summa mg/kg TS 3 D STGR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Anna-Karin Revell :05:05 anna-karin.revell@alsglobal.com

11 Sida2(8) T OQE9MTKTD Er beteckning PG1 0,2-0,5 Provtagare Isabelle Larsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa cancerogena* 3.9 mg/kg TS 3 N STGR PAH, summa övriga* 5.2 mg/kg TS 3 N STGR PAH, summa L* 0.14 mg/kg TS 3 N STGR PAH, summa M* 4.5 mg/kg TS 3 N STGR PAH, summa H* 4.4 mg/kg TS 3 N STGR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Anna-Karin Revell :05:05 anna-karin.revell@alsglobal.com

12 Sida3(8) T OQE9MTKTD Er beteckning PG2 0-0,3 Provtagare Isabelle Larsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 93.6 % 2 O LISO alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 69 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen 0.19 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren 1.3 mg/kg TS 3 D STGR antracen 0.25 mg/kg TS 3 D STGR fluoranten 2.5 mg/kg TS 3 D STGR pyren 2.1 mg/kg TS 3 D STGR bens(a)antracen 0.70 mg/kg TS 3 D STGR krysen 1.0 mg/kg TS 3 D STGR bens(b)fluoranten 1.4 mg/kg TS 3 D STGR bens(k)fluoranten 0.40 mg/kg TS 3 D STGR bens(a)pyren 0.80 mg/kg TS 3 D STGR dibens(ah)antracen 0.13 mg/kg TS 3 D STGR benso(ghi)perylen 0.73 mg/kg TS 3 D STGR indeno(123cd)pyren 0.62 mg/kg TS 3 D STGR PAH, summa mg/kg TS 3 D STGR PAH, summa cancerogena* 5.0 mg/kg TS 3 N STGR PAH, summa övriga* 7.0 mg/kg TS 3 N STGR PAH, summa L* 0.19 mg/kg TS 3 N STGR PAH, summa M* 6.1 mg/kg TS 3 N STGR PAH, summa H* 5.7 mg/kg TS 3 N STGR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Anna-Karin Revell :05:05 anna-karin.revell@alsglobal.com

13 Sida4(8) T OQE9MTKTD Er beteckning PG2 0,3-0,6 Provtagare Isabelle Larsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 95.2 % 2 O LISO alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 62 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren 0.21 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten 0.43 mg/kg TS 3 D STGR pyren 0.36 mg/kg TS 3 D STGR bens(a)antracen 0.16 mg/kg TS 3 D STGR krysen 0.22 mg/kg TS 3 D STGR bens(b)fluoranten 0.37 mg/kg TS 3 D STGR bens(k)fluoranten mg/kg TS 3 D STGR bens(a)pyren 0.18 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen 0.17 mg/kg TS 3 D STGR indeno(123cd)pyren 0.15 mg/kg TS 3 D STGR PAH, summa mg/kg TS 3 D STGR PAH, summa cancerogena* 1.2 mg/kg TS 3 N STGR PAH, summa övriga* 1.2 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* 0.99 mg/kg TS 3 N STGR PAH, summa H* 1.3 mg/kg TS 3 N STGR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Anna-Karin Revell :05:05 anna-karin.revell@alsglobal.com

14 Sida5(8) T OQE9MTKTD Er beteckning PG4 0,2-0,6 Provtagare Isabelle Larsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 94.8 % 2 O LISO alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 51 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener 1.2 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen 0.22 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren 1.5 mg/kg TS 3 D STGR antracen 0.17 mg/kg TS 3 D STGR fluoranten 2.3 mg/kg TS 3 D STGR pyren 1.8 mg/kg TS 3 D STGR bens(a)antracen 0.62 mg/kg TS 3 D STGR krysen 1.1 mg/kg TS 3 D STGR bens(b)fluoranten 1.3 mg/kg TS 3 D STGR bens(k)fluoranten 0.45 mg/kg TS 3 D STGR bens(a)pyren 0.78 mg/kg TS 3 D STGR dibens(ah)antracen 0.16 mg/kg TS 3 D STGR benso(ghi)perylen 0.72 mg/kg TS 3 D STGR indeno(123cd)pyren 0.64 mg/kg TS 3 D STGR PAH, summa mg/kg TS 3 D STGR PAH, summa cancerogena* 5.0 mg/kg TS 3 N STGR PAH, summa övriga* 6.7 mg/kg TS 3 N STGR PAH, summa L* 0.22 mg/kg TS 3 N STGR PAH, summa M* 5.8 mg/kg TS 3 N STGR PAH, summa H* 5.8 mg/kg TS 3 N STGR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Anna-Karin Revell :05:05 anna-karin.revell@alsglobal.com

15 Sida6(8) T OQE9MTKTD Er beteckning PG5 0,2-0,6 Provtagare Isabelle Larsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 96.8 % 2 O LISO alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 65 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen 0.14 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren 0.69 mg/kg TS 3 D STGR antracen 0.16 mg/kg TS 3 D STGR fluoranten 1.6 mg/kg TS 3 D STGR pyren 1.3 mg/kg TS 3 D STGR bens(a)antracen 0.51 mg/kg TS 3 D STGR krysen 0.76 mg/kg TS 3 D STGR bens(b)fluoranten 1.0 mg/kg TS 3 D STGR bens(k)fluoranten 0.43 mg/kg TS 3 D STGR bens(a)pyren 0.63 mg/kg TS 3 D STGR dibens(ah)antracen 0.11 mg/kg TS 3 D STGR benso(ghi)perylen 0.61 mg/kg TS 3 D STGR indeno(123cd)pyren 0.54 mg/kg TS 3 D STGR PAH, summa mg/kg TS 3 D STGR PAH, summa cancerogena* 4.0 mg/kg TS 3 N STGR PAH, summa övriga* 4.5 mg/kg TS 3 N STGR PAH, summa L* 0.14 mg/kg TS 3 N STGR PAH, summa M* 3.8 mg/kg TS 3 N STGR PAH, summa H* 4.6 mg/kg TS 3 N STGR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Anna-Karin Revell :05:05 anna-karin.revell@alsglobal.com

16 Sida7(8) T OQE9MTKTD * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-21H Bestämning av alifatfraktioner och aromatfraktioner. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA). * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt intern instruktion TKI45a som är baserad på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen. Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Alifatfraktioner: ±27-35% Aromatfraktioner: ±28-31% Enskilda PAH: ±24-42% Summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener är inte ackrediterad. Rev ERJA LISO STGR Godkännare Erika Jansson Linda Söderberg Sture Grägg D H Utf 1 För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätningen utförd med ICP-SFMS 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Webb: Dokumentet är godkänt och digitalt E-post: info.ta@alsglobal.com signerat av Anna-Karin Revell anna-karin.revell@alsglobal.com :05:05

17 Sida8(8) T OQE9MTKTD Utf 1 För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). N O V För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Anna-Karin Revell :05:05 anna-karin.revell@alsglobal.com

18 Sida1(3) T PGID9FUBX Ankomstdatum Structor Miljö Väst AB Utfärdad Isabelle Larsson Projekt Almeberg Bestnr Kungsgatan Göteborg Analys av material Er beteckning T1 Provtagare Isabelle Larsson Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign diklormetan <0.030 mg-h/kg 1 1 CL 1,1-dikloretan <0.030 mg-h/kg 1 1 CL 1,2-dikloretan <0.030 mg-h/kg 1 1 CL trans-1,2-dikloreten <0.030 mg-h/kg 1 1 CL cis-1,2-dikloreten <0.030 mg-h/kg 1 1 CL 1,2-diklorpropan <0.030 mg-h/kg 1 1 CL triklormetan < mg-h/kg 1 1 CL tetraklormetan < mg-h/kg 1 1 CL 1,1,1-trikloretan < mg-h/kg 1 1 CL 1,1,2-trikloretan <0.015 mg-h/kg 1 1 CL trikloreten < mg-h/kg 1 1 CL tetrakloreten < mg-h/kg 1 1 CL vinylklorid <0.15 mg-h/kg 1 1 CL 1,1-dikloreten <0.030 mg-h/kg 1 1 CL Er beteckning T2 Provtagare Isabelle Larsson Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign diklormetan <0.040 mg-h/kg 1 1 CL 1,1-dikloretan <0.040 mg-h/kg 1 1 CL 1,2-dikloretan <0.040 mg-h/kg 1 1 CL trans-1,2-dikloreten <0.040 mg-h/kg 1 1 CL cis-1,2-dikloreten <0.040 mg-h/kg 1 1 CL 1,2-diklorpropan <0.040 mg-h/kg 1 1 CL triklormetan < mg-h/kg 1 1 CL tetraklormetan < mg-h/kg 1 1 CL 1,1,1-trikloretan < mg-h/kg 1 1 CL 1,1,2-trikloretan <0.020 mg-h/kg 1 1 CL trikloreten < mg-h/kg 1 1 CL tetrakloreten < mg-h/kg 1 1 CL vinylklorid <0.20 mg-h/kg 1 1 CL 1,1-dikloreten <0.040 mg-h/kg 1 1 CL Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Camilla Lundeborg :47:55 camilla.lundeborg@alsglobal.com

19 Sida2(3) T PGID9FUBX Er beteckning T3 Provtagare Isabelle Larsson Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign diklormetan <0.030 mg-h/kg 1 1 CL 1,1-dikloretan <0.030 mg-h/kg 1 1 CL 1,2-dikloretan <0.030 mg-h/kg 1 1 CL trans-1,2-dikloreten <0.030 mg-h/kg 1 1 CL cis-1,2-dikloreten <0.030 mg-h/kg 1 1 CL 1,2-diklorpropan <0.030 mg-h/kg 1 1 CL triklormetan < mg-h/kg 1 1 CL tetraklormetan < mg-h/kg 1 1 CL 1,1,1-trikloretan < mg-h/kg 1 1 CL 1,1,2-trikloretan <0.015 mg-h/kg 1 1 CL trikloreten < mg-h/kg 1 1 CL tetrakloreten < mg-h/kg 1 1 CL vinylklorid <0.15 mg-h/kg 1 1 CL 1,1-dikloreten <0.030 mg-h/kg 1 1 CL Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Camilla Lundeborg :47:55 camilla.lundeborg@alsglobal.com

20 Sida3(3) T PGID9FUBX * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av klorerade alifater inkl. Vinylklorid enligt metod baserad på DIN EN IS (F4). Mätning utförs med head-space GC-MS enligt rapport Scientific Investigations Report ; Assessment of Subsurface Chlorinated Solvent Contamination Using Tree Cores at the Front Street Site and a Former Dry Cleaning Facility at the Riverfront Superfund Site, New Haven, Missouri, Rev CL Godkännare Camilla Lundeborg Utf 1 1 För mätningen svarar GBA, Flensburger Straße 15, Pinneberg, Tyskland, som är av det tyska ackrediteringsorganet DAkkS ackrediterat laboratorium (Reg.nr. D-PL ). DAkkS är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade på följande adresser: Flensburger Straße 15, Pinneberg Daimlerring 37, Hildesheim Brekelbaumstraße1, Hameln Im Emscherbruch 11, Herten Wiedehopfstraße 30, Gelsenkirchen Meißner Ring 3, Freiberg Goldtschmidtstraße 5, Hamburg Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Webb: Dokumentet är godkänt och digitalt E-post: info.ta@alsglobal.com signerat av Camilla Lundeborg camilla.lundeborg@alsglobal.com :47:55

21 Sida1(2) T UX583MAF0 Ankomstdatum Structor Miljö Väst AB Utfärdad Per Hübinette Kungsgatan Göteborg Projekt Bestnr Varberg Almeberg Almeberg Analys av grundvatten Er beteckning Berg 1 Almeberg Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign diklormetan <2.0 μg/l 1 1 CL 1,1-dikloretan <0.10 μg/l 1 1 CL 1,2-dikloretan <0.50 μg/l 1 1 CL trans-1,2-dikloreten <0.10 μg/l 1 1 CL cis-1,2-dikloreten <0.10 μg/l 1 1 CL 1,2-diklorpropan <1.0 μg/l 1 1 CL triklormetan <0.30 μg/l 1 1 CL tetraklormetan (koltetraklorid) <0.10 μg/l 1 1 CL 1,1,1-trikloretan <0.10 μg/l 1 1 CL 1,1,2-trikloretan <0.20 μg/l 1 1 CL trikloreten <0.10 μg/l 1 1 CL tetrakloreten <0.20 μg/l 1 1 CL vinylklorid <1.0 μg/l 1 1 CL 1,1-dikloreten <0.10 μg/l 1 1 CL Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Camilla Lundeborg :54:13 camilla.lundeborg@alsglobal.com

22 Sida2(2) T UX583MAF0 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket OV-6A. Bestämning av klorerade kolväten inklusive vinylklorid, enligt metod baserad på US EPA 624, US EPA 8260, EN ISO 10301, MADEP 2004, rev.1.1. Mätning utförs med GC-FID och GC-MS. Rev CL Godkännare Camilla Lundeborg Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Webb: Dokumentet är godkänt och digitalt E-post: info.ta@alsglobal.com signerat av Camilla Lundeborg camilla.lundeborg@alsglobal.com :54:13
