1 Ort/Datum Hifabs uppdrag ref. Göteborg Uppdragsledare Helena Holgerson Provtagning av ytvatten och sediment, Sjöbergens koloniområde Resultatrapport Hifabs uppdragsnummer: Upprättad: Reviderad:

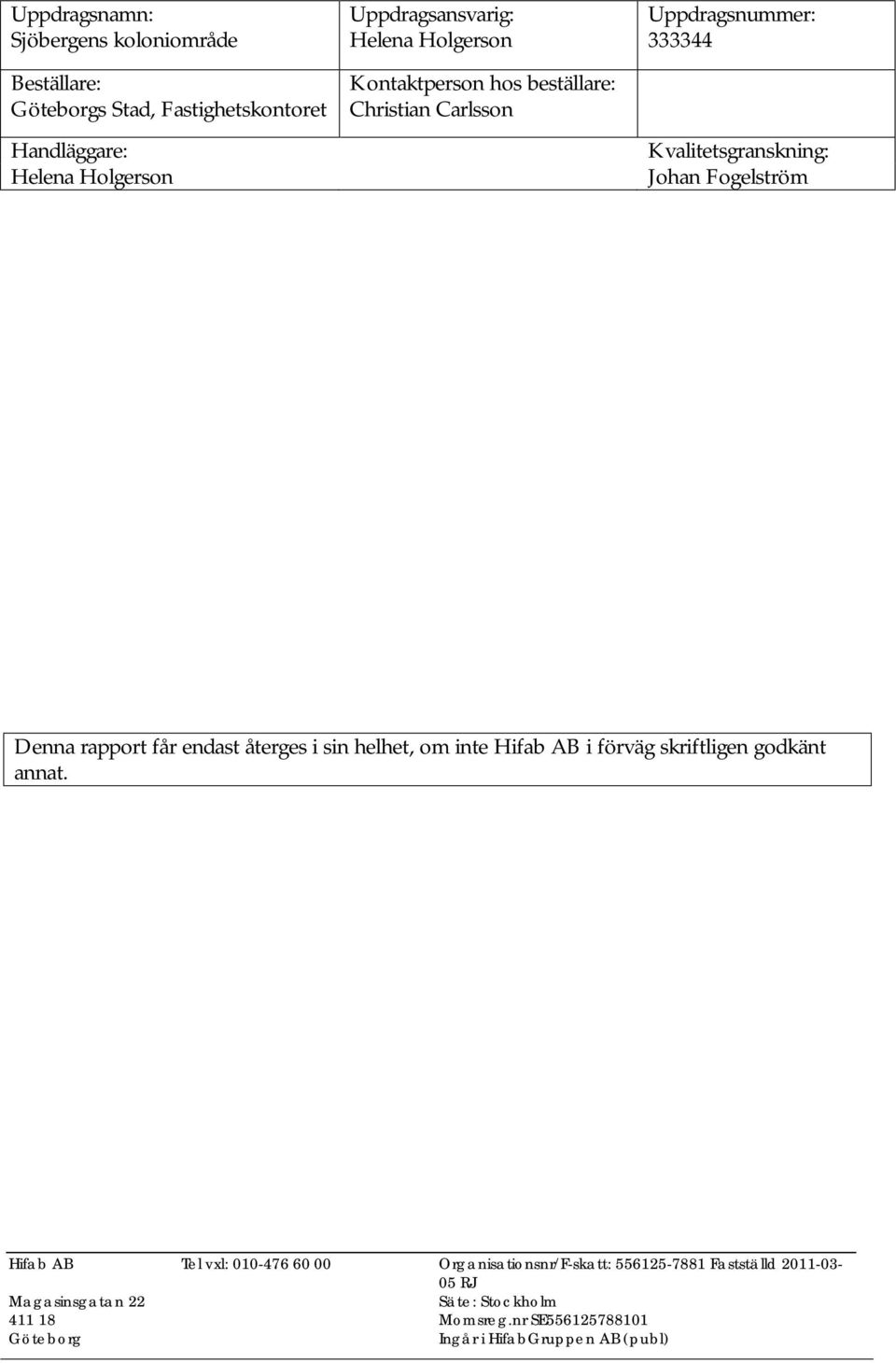

2 Uppdragsnamn: Sjöbergens koloniområde Beställare: Göteborgs Stad, Fastighetskontoret Handläggare: Helena Holgerson Uppdragsansvarig: Helena Holgerson Kontaktperson hos beställare: Christian Carlsson Uppdragsnummer: Kvalitetsgranskning: Johan Fogelström Denna rapport får endast återges i sin helhet, om inte Hifab AB i förväg skriftligen godkänt annat. Hifab AB Magasinsgatan Göteborg Tel vxl: Organisationsnr/F-skatt: Fastställd RJ Säte: Stockholm Momsreg.nr SE Ingår i HifabGruppen AB (publ)

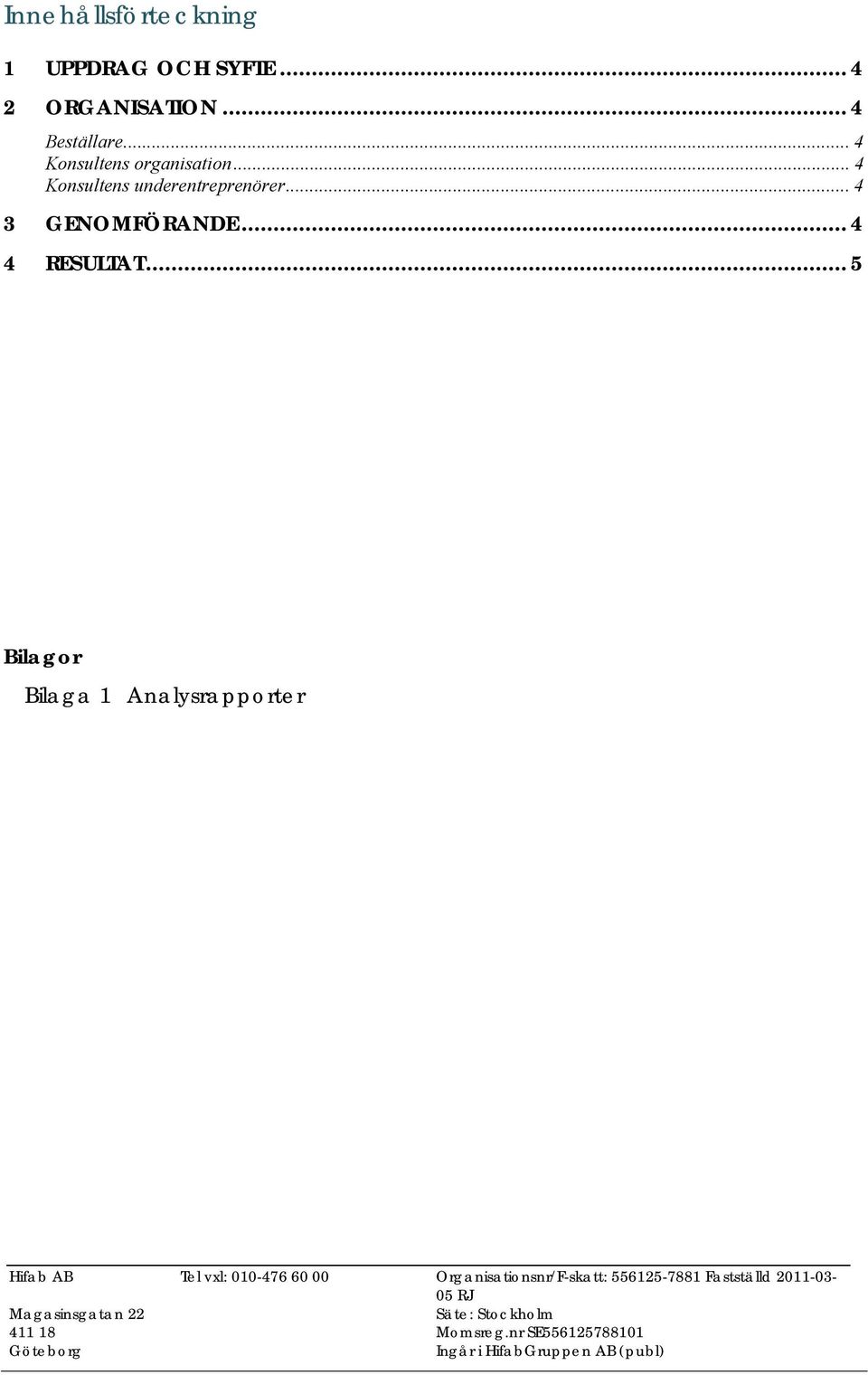

3 Innehållsförteckning 1 UPPDRAG OCH SYFTE ORGANISATION... 4 Beställare... 4 Konsultens organisation... 4 Konsultens underentreprenörer GENOMFÖRANDE RESULTAT... 5 Bilagor Bilaga 1 Analysrapporter Hifab AB Magasinsgatan Göteborg Tel vxl: Organisationsnr/F-skatt: Fastställd RJ Säte: Stockholm Momsreg.nr SE Ingår i HifabGruppen AB (publ)

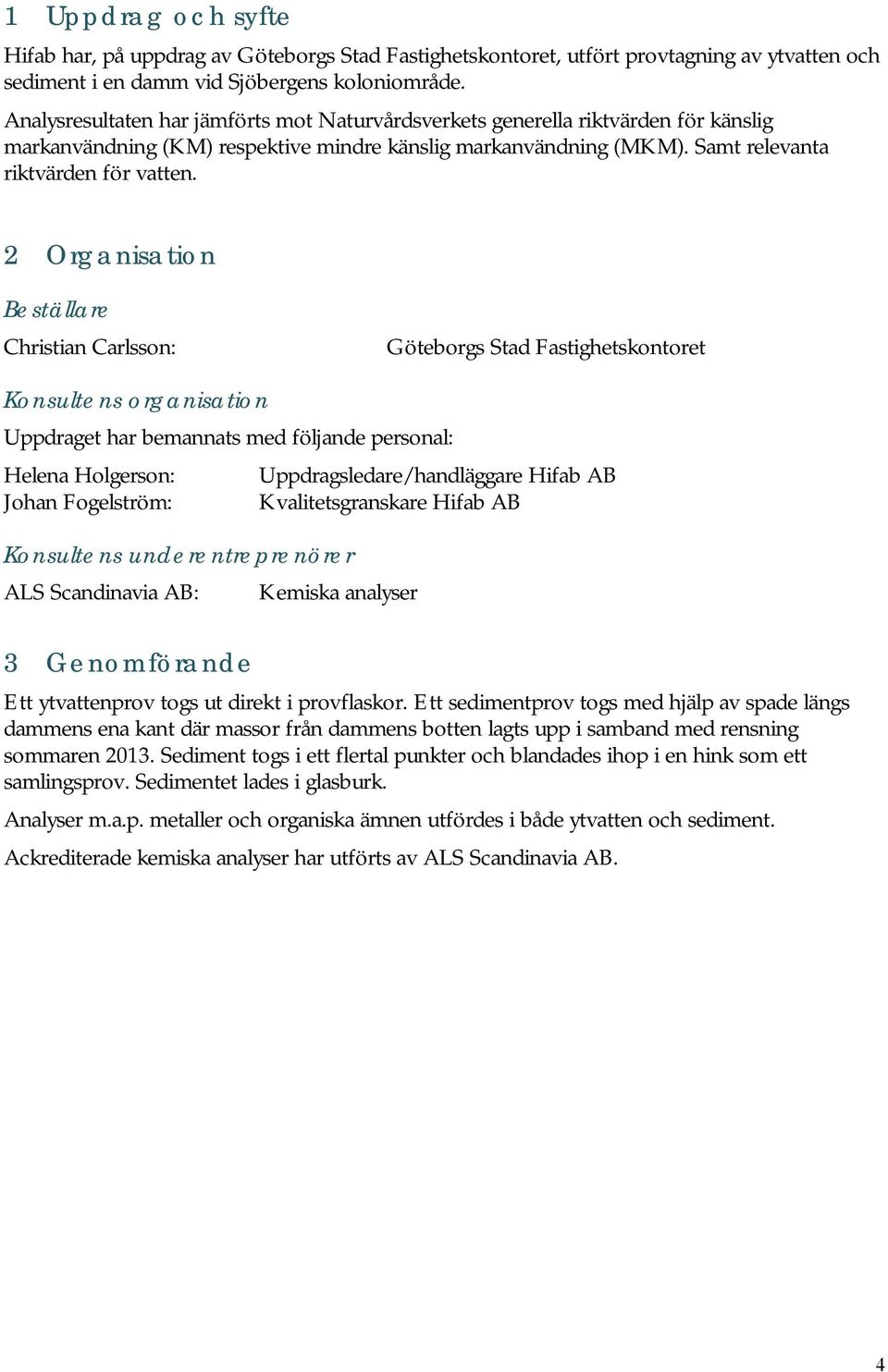

4 1 Uppdrag och syfte Hifab har, på uppdrag av Göteborgs Stad Fastighetskontoret, utfört provtagning av ytvatten och sediment i en damm vid Sjöbergens koloniområde. Analysresultaten har jämförts mot Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) respektive mindre känslig markanvändning (MKM). Samt relevanta riktvärden för vatten. 2 Organisation Beställare Christian Carlsson: Göteborgs Stad Fastighetskontoret Konsultens organisation Uppdraget har bemannats med följande personal: Helena Holgerson: Uppdragsledare/handläggare Hifab AB Johan Fogelström: Kvalitetsgranskare Hifab AB Konsultens underentreprenörer : Kemiska analyser 3 Genomförande Ett ytvattenprov togs ut direkt i provflaskor. Ett sedimentprov togs med hjälp av spade längs dammens ena kant där massor från dammens botten lagts upp i samband med rensning sommaren Sediment togs i ett flertal punkter och blandades ihop i en hink som ett samlingsprov. Sedimentet lades i glasburk. Analyser m.a.p. metaller och organiska ämnen utfördes i både ytvatten och sediment. Ackrediterade kemiska analyser har utförts av. 4

5 4 Resultat En sammanställning av utvalda delar av resultaten av utförda labbanalyser presenteras i Tabell 1 och Tabell 2 nedan (för samtliga analyser se analysrapporter i bilaga 1). Tabell 1. Resultat från kemiska analyser av uttaget sedimentprov jämfört med Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM). Enhet anges i mg/kg TS. Analys KM MKM Damm sediment As <1,00 Ba ,8 Cd 0,5 15 0,18 Co ,95 Cr ,04 Cu ,1 Hg 0,25 2,5 <0,20 Mo <0,40 Ni ,8 Pb ,6 V ,13 Zn alifater >C5-C <10 alifater >C8-C <10 alifater >C10-C <10 alifater >C12-C <10 alifater >C5-C <20 alifater >C16-C aromater >C8-C <0,480 aromater >C10-C <1,24 metylpyrener/metylfluorantener <1,0 metylkrysener/metylbens(a)antracener <1,0 aromater >C16-C <1,0 bensen 0,012 0,04 <0,020 toluen <0,10 etylbensen <0,020 xylener, summa <0,015 MTBE 0,2 0,6 <0,050 PCB, summa 7 0,008 0,2 0,014 dieldrin 0,023 PAH, 16 0,25 PAH, cancerogena <0,28 PAH, övriga 0,25 PAH, summa L 3 15 <0,12 PAH, summa M ,25 PAH, summa H 1 10 <0,32 Förhöjda halter av PCB överstigande riktvärdet för KM har uppmätts i sedimentet. det Holländska riktvärdet för Target Value är 0,02 mg/kg TS (VROM 2000). Halter understigande Target Value antas inte ha någon skadlig påverkan på miljön. Dieldrin som är ett bekämpningsmedel har också uppmätts i en halt av 0,023 mg/kg. 5

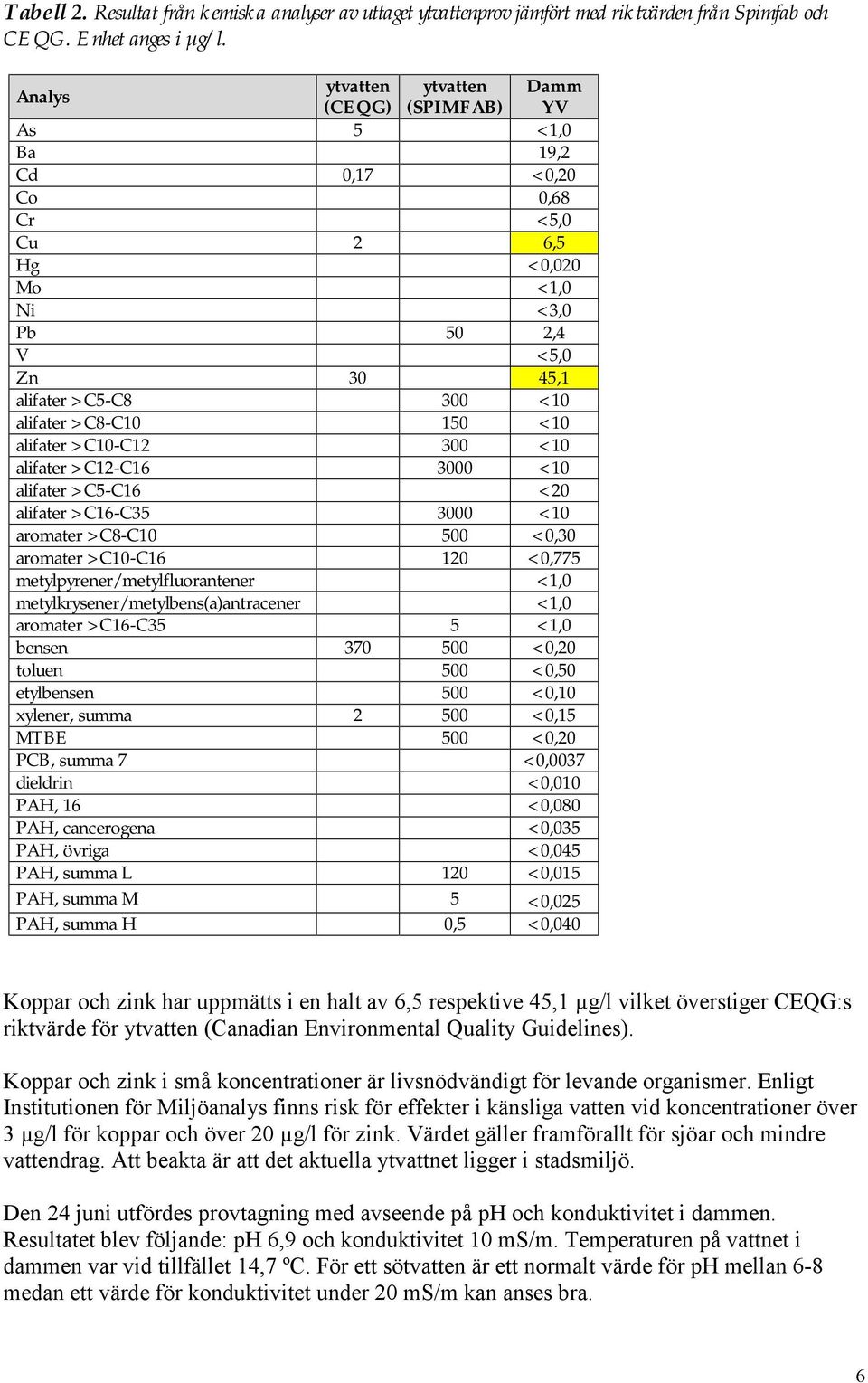

6 Tabell 2. Resultat från kemiska analyser av uttaget ytvattenprov jämfört med riktvärden från Spimfab och CEQG. Enhet anges i µg/l. Analys ytvatten ytvatten Damm (CEQG) (SPIMFAB) YV As 5 <1,0 Ba 19,2 Cd 0,17 <0,20 Co 0,68 Cr <5,0 Cu 2 6,5 Hg <0,020 Mo <1,0 Ni <3,0 Pb 50 2,4 V <5,0 Zn 30 45,1 alifater >C5-C8 300 <10 alifater >C8-C <10 alifater >C10-C <10 alifater >C12-C <10 alifater >C5-C16 <20 alifater >C16-C <10 aromater >C8-C <0,30 aromater >C10-C <0,775 metylpyrener/metylfluorantener <1,0 metylkrysener/metylbens(a)antracener <1,0 aromater >C16-C35 5 <1,0 bensen <0,20 toluen 500 <0,50 etylbensen 500 <0,10 xylener, summa <0,15 MTBE 500 <0,20 PCB, summa 7 <0,0037 dieldrin <0,010 PAH, 16 <0,080 PAH, cancerogena <0,035 PAH, övriga <0,045 PAH, summa L 120 <0,015 PAH, summa M 5 <0,025 PAH, summa H 0,5 <0,040 Koppar och zink har uppmätts i en halt av 6,5 respektive 45,1 µg/l vilket överstiger CEQG:s riktvärde för ytvatten (Canadian Environmental Quality Guidelines). Koppar och zink i små koncentrationer är livsnödvändigt för levande organismer. Enligt Institutionen för Miljöanalys finns risk för effekter i känsliga vatten vid koncentrationer över 3 µg/l för koppar och över 20 µg/l för zink. Värdet gäller framförallt för sjöar och mindre vattendrag. Att beakta är att det aktuella ytvattnet ligger i stadsmiljö. Den 24 juni utfördes provtagning med avseende på ph och konduktivitet i dammen. Resultatet blev följande: ph 6,9 och konduktivitet 10 ms/m. Temperaturen på vattnet i dammen var vid tillfället 14,7 ºC. För ett sötvatten är ett normalt värde för ph mellan 6-8 medan ett värde för konduktivitet under 20 ms/m kan anses bra. 6

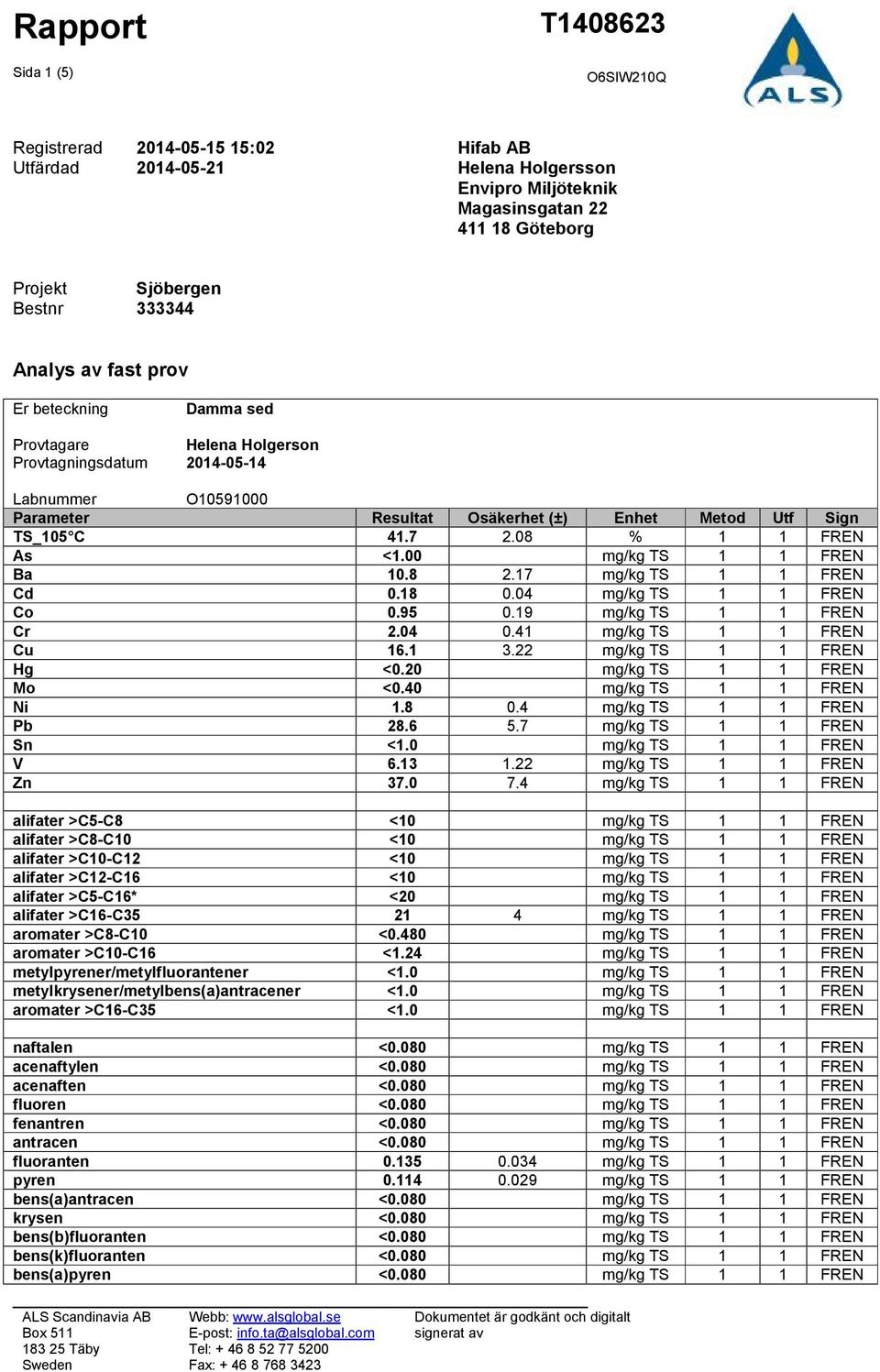

7 Sida 1 (5) T O6SIW210Q Registrerad :02 Hifab AB Utfärdad Helena Holgersson Envipro Miljöteknik Magasinsgatan Göteborg Projekt Sjöbergen Bestnr Analys av fast prov Er beteckning Damma sed Provtagare Helena Holgerson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 FREN As <1.00 mg/kg TS 1 1 FREN Ba mg/kg TS 1 1 FREN Cd mg/kg TS 1 1 FREN Co mg/kg TS 1 1 FREN Cr mg/kg TS 1 1 FREN Cu mg/kg TS 1 1 FREN Hg <0.20 mg/kg TS 1 1 FREN Mo <0.40 mg/kg TS 1 1 FREN Ni mg/kg TS 1 1 FREN Pb mg/kg TS 1 1 FREN Sn <1.0 mg/kg TS 1 1 FREN V mg/kg TS 1 1 FREN Zn mg/kg TS 1 1 FREN alifater >C5-C8 <10 mg/kg TS 1 1 FREN alifater >C8-C10 <10 mg/kg TS 1 1 FREN alifater >C10-C12 <10 mg/kg TS 1 1 FREN alifater >C12-C16 <10 mg/kg TS 1 1 FREN alifater >C5-C16* <20 mg/kg TS 1 1 FREN alifater >C16-C mg/kg TS 1 1 FREN aromater >C8-C10 <0.480 mg/kg TS 1 1 FREN aromater >C10-C16 <1.24 mg/kg TS 1 1 FREN metylpyrener/metylfluorantener <1.0 mg/kg TS 1 1 FREN metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 1 1 FREN aromater >C16-C35 <1.0 mg/kg TS 1 1 FREN naftalen <0.080 mg/kg TS 1 1 FREN acenaftylen <0.080 mg/kg TS 1 1 FREN acenaften <0.080 mg/kg TS 1 1 FREN fluoren <0.080 mg/kg TS 1 1 FREN fenantren <0.080 mg/kg TS 1 1 FREN antracen <0.080 mg/kg TS 1 1 FREN fluoranten mg/kg TS 1 1 FREN pyren mg/kg TS 1 1 FREN bens(a)antracen <0.080 mg/kg TS 1 1 FREN krysen <0.080 mg/kg TS 1 1 FREN bens(b)fluoranten <0.080 mg/kg TS 1 1 FREN bens(k)fluoranten <0.080 mg/kg TS 1 1 FREN bens(a)pyren <0.080 mg/kg TS 1 1 FREN

8 Sida 2 (5) T O6SIW210Q Er beteckning Damma sed Provtagare Helena Holgerson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign dibens(ah)antracen <0.080 mg/kg TS 1 1 FREN benso(ghi)perylen <0.080 mg/kg TS 1 1 FREN indeno(123cd)pyren <0.080 mg/kg TS 1 1 FREN PAH, summa 16* 0.25 mg/kg TS 1 1 FREN PAH, summa cancerogena* <0.28 mg/kg TS 1 1 FREN PAH, summa övriga* 0.25 mg/kg TS 1 1 FREN PAH, summa L* <0.12 mg/kg TS 1 1 FREN PAH, summa M* 0.25 mg/kg TS 1 1 FREN PAH, summa H* <0.32 mg/kg TS 1 1 FREN diklormetan <0.80 mg/kg TS 2 1 FREN 1,1-dikloretan <0.010 mg/kg TS 2 1 FREN 1,2-dikloretan <0.10 mg/kg TS 2 1 FREN 1,2-diklorpropan <0.10 mg/kg TS 2 1 FREN triklormetan <0.030 mg/kg TS 2 1 FREN tetraklormetan <0.010 mg/kg TS 2 1 FREN 1,1,1-trikloretan <0.010 mg/kg TS 2 1 FREN 1,1,2-trikloretan <0.040 mg/kg TS 2 1 FREN hexakloretan <0.010 mg/kg TS 2 1 FREN cis-1,2-dikloreten <0.020 mg/kg TS 2 1 FREN trans-1,2-dikloreten <0.010 mg/kg TS 2 1 FREN trikloreten <0.010 mg/kg TS 2 1 FREN tetrakloreten <0.020 mg/kg TS 2 1 FREN vinylklorid <0.10 mg/kg TS 2 1 FREN monoklorbensen <0.010 mg/kg TS 2 1 FREN 1,2-diklorbensen <0.020 mg/kg TS 2 1 FREN 1,3-diklorbensen <0.020 mg/kg TS 2 1 FREN 1,4-diklorbensen <0.020 mg/kg TS 2 1 FREN 1,2,3-triklorbensen <0.020 mg/kg TS 2 1 FREN 1,2,4-triklorbensen <0.030 mg/kg TS 2 1 FREN 1,3,5-triklorbensen <0.050 mg/kg TS 2 1 FREN triklorbensener, summa* <0.050 mg/kg TS 2 1 FREN 1234-tetraklorbensen <0.010 mg/kg TS 2 1 FREN 1235/1245-tetraklorbensen <0.020 mg/kg TS 2 1 FREN pentaklorbensen <0.010 mg/kg TS 2 1 FREN tetra- och pentaklorbensener, summa* <0.020 mg/kg TS 2 1 FREN hexaklorbensen < mg/kg TS 2 1 FREN 2-monoklorfenol <0.020 mg/kg TS 2 1 FREN 3-monoklorfenol <0.020 mg/kg TS 2 1 FREN 4-monoklorfenol <0.020 mg/kg TS 2 1 FREN 2,3-diklorfenol <0.020 mg/kg TS 2 1 FREN 2,4+2,5-diklorfenol <0.040 mg/kg TS 2 1 FREN 2,6-diklorfenol <0.020 mg/kg TS 2 1 FREN 3,4-diklorfenol <0.020 mg/kg TS 2 1 FREN 3,5-diklorfenol <0.020 mg/kg TS 2 1 FREN 2,3,4-triklorfenol <0.020 mg/kg TS 2 1 FREN 2,3,5-triklorfenol <0.020 mg/kg TS 2 1 FREN 2,3,6-triklorfenol <0.020 mg/kg TS 2 1 FREN 2,4,5-triklorfenol <0.020 mg/kg TS 2 1 FREN 2,4,6-triklorfenol <0.020 mg/kg TS 2 1 FREN 3,4,5-triklorfenol <0.020 mg/kg TS 2 1 FREN 2,3,4,5-tetraklorfenol <0.020 mg/kg TS 2 1 FREN

9 Sida 3 (5) T O6SIW210Q Er beteckning Damma sed Provtagare Helena Holgerson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign 2,3,4,6-tetraklorfenol <0.020 mg/kg TS 2 1 FREN 2,3,5,6-tetraklorfenol <0.020 mg/kg TS 2 1 FREN pentaklorfenol <0.020 mg/kg TS 2 1 FREN klorfenoler, summa* <0.19 mg/kg TS 2 1 FREN bensen <0.020 mg/kg TS 3 1 FREN toluen <0.10 mg/kg TS 3 1 FREN etylbensen <0.020 mg/kg TS 3 1 FREN m,p-xylen <0.020 mg/kg TS 3 1 FREN o-xylen <0.010 mg/kg TS 3 1 FREN xylener, summa* <0.015 mg/kg TS 3 1 FREN styren <0.040 mg/kg TS 3 1 FREN MTBE <0.050 mg/kg TS 3 1 FREN PCB 28 < mg/kg TS 3 1 FREN PCB 52 < mg/kg TS 3 1 FREN PCB 101 < mg/kg TS 3 1 FREN PCB 118 < mg/kg TS 3 1 FREN PCB mg/kg TS 3 1 FREN PCB mg/kg TS 3 1 FREN PCB 180 < mg/kg TS 3 1 FREN PCB, summa 7* mg/kg TS 3 1 FREN o,p'-ddt <0.010 mg/kg TS 3 1 FREN p,p'-ddt <0.010 mg/kg TS 3 1 FREN o,p'-ddd <0.010 mg/kg TS 3 1 FREN p,p'-ddd <0.010 mg/kg TS 3 1 FREN o,p'-dde <0.010 mg/kg TS 3 1 FREN p,p'-dde <0.010 mg/kg TS 3 1 FREN aldrin <0.010 mg/kg TS 3 1 FREN dieldrin mg/kg TS 3 1 FREN endrin <0.010 mg/kg TS 3 1 FREN isodrin <0.010 mg/kg TS 3 1 FREN telodrin <0.010 mg/kg TS 3 1 FREN alfa-hch <0.010 mg/kg TS 3 1 FREN beta-hch <0.010 mg/kg TS 3 1 FREN gamma-hch (lindan) < mg/kg TS 3 1 FREN heptaklor <0.010 mg/kg TS 3 1 FREN cis-heptaklorepoxid <0.010 mg/kg TS 3 1 FREN trans-heptaklorepoxid <0.010 mg/kg TS 3 1 FREN alfa-endosulfan <0.010 mg/kg TS 3 1 FREN

10 Sida 4 (5) T O6SIW210Q * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket ENVIPACK Bestämning av alifatfraktioner och aromatfraktioner. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA). Metod baserad på SPIMFABs kvalitetsmanual. Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Bestämning av metaller enligt metod baserad på EPA och ISO Mätning utförs med ICP-AES. Rev Paket ENVIPACK Bestämning av klorfenoler enligt metod baserad på US EPA 8041, US EPA 3500 och DIN ISO Mätning utförs med GC-MS/GC-ECD. Bestämning av klorerade alifater samt mono-, di- & triklorbensener enligt metod baserad på US EPA 8260, US EPA 5021A, US EPA 5021, MADEP 2004, rev. 1.1 och ISO Mätning utförs med GC-MS. Bestämning av tetra-, penta- & hexaklorbensener enligt metod baserad på US EPA Mätning utförs med GC-ECD. Rev Paket ENVIPACK Bestämning av monocykliska aromatiska kolväten (BTEX ), styren och MTBE enligt metod baserad på US EPA 8260, US EPA 5021A, US EPA 5021, MADEP 2004, rev. 1.1 och ISO Mätning utförs med GC-MS. Bestämning av polyklorerade bifenyler, PCB (7 kongener) enligt metod baserad på US EPA 8082 och ISO Mätning utförs med GC-ECD. Bestämning av klorerade pesticider enligt metod baserad på US EPA Mätning utförs med GC-ECD. Rev FREN Godkännare Fredrik Enzell Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör).

11 Sida 5 (5) T O6SIW210Q Utf 1 Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Täby för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior.

12 Sida 1 (5) T RGBG59KTF Registrerad :19 Hifab AB Utfärdad Helena Holgersson Envipro Miljöteknik Magasinsgatan Göteborg Projekt Sjöbergen Bestnr Analys av vatten Er beteckning Damm YV Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign As <1.0 µg/l 1 1 AKR Ba µg/l 1 1 AKR Cd <0.20 µg/l 1 1 AKR Co µg/l 1 1 AKR Cr <5.0 µg/l 1 1 AKR Cu µg/l 1 1 AKR Hg <0.020 µg/l 1 1 AKR Mo <1.0 µg/l 1 1 AKR Ni <3.0 µg/l 1 1 AKR Pb µg/l 1 1 AKR Sn <1.0 µg/l 1 1 AKR V <5.0 µg/l 1 1 AKR Zn µg/l 1 1 AKR alifater >C5-C8 <10 µg/l 1 1 AKR alifater >C8-C10 <10 µg/l 1 1 AKR alifater >C10-C12 <10 µg/l 1 1 AKR alifater >C12-C16 <10 µg/l 1 1 AKR alifater >C5-C16* <20 µg/l 1 1 AKR alifater >C16-C35 <10 µg/l 1 1 AKR aromater >C8-C10 <0.30 µg/l 1 1 AKR aromater >C10-C16 <0.775 µg/l 1 1 AKR metylpyrener/metylfluorantener <1.0 µg/l 1 1 AKR metylkrysener/metylbens(a)antracener <1.0 µg/l 1 1 AKR aromater >C16-C35 <1.0 µg/l 1 1 AKR naftalen <0.010 µg/l 1 1 AKR acenaftylen <0.010 µg/l 1 1 AKR acenaften <0.010 µg/l 1 1 AKR fluoren <0.010 µg/l 1 1 AKR fenantren <0.010 µg/l 1 1 AKR antracen <0.010 µg/l 1 1 AKR fluoranten <0.010 µg/l 1 1 AKR pyren <0.010 µg/l 1 1 AKR bens(a)antracen <0.010 µg/l 1 1 AKR krysen <0.010 µg/l 1 1 AKR bens(b)fluoranten <0.010 µg/l 1 1 AKR bens(k)fluoranten <0.010 µg/l 1 1 AKR bens(a)pyren <0.010 µg/l 1 1 AKR dibenso(ah)antracen <0.010 µg/l 1 1 AKR benso(ghi)perylen <0.010 µg/l 1 1 AKR

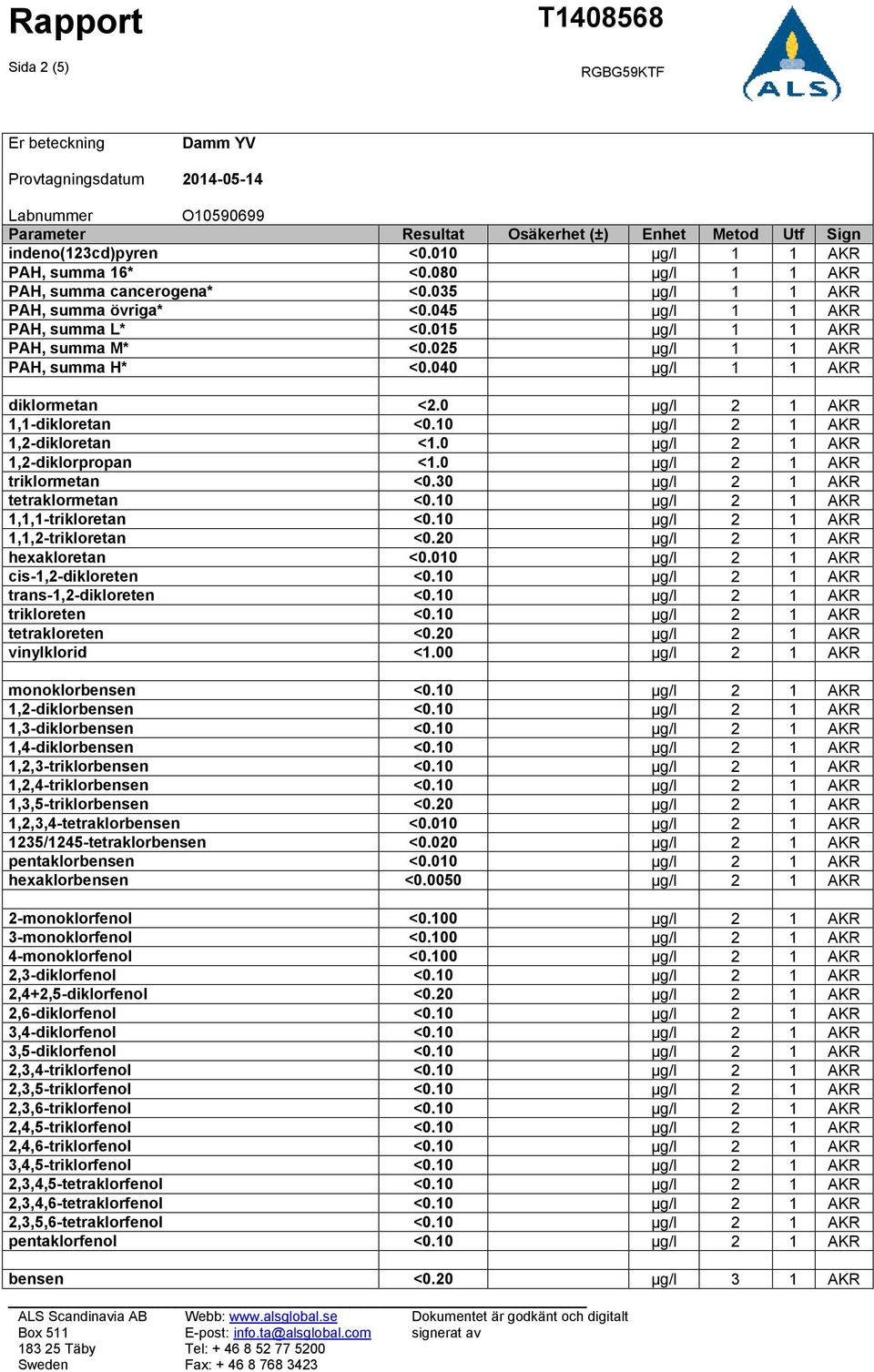

13 Sida 2 (5) T RGBG59KTF Er beteckning Damm YV Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign indeno(123cd)pyren <0.010 µg/l 1 1 AKR PAH, summa 16* <0.080 µg/l 1 1 AKR PAH, summa cancerogena* <0.035 µg/l 1 1 AKR PAH, summa övriga* <0.045 µg/l 1 1 AKR PAH, summa L* <0.015 µg/l 1 1 AKR PAH, summa M* <0.025 µg/l 1 1 AKR PAH, summa H* <0.040 µg/l 1 1 AKR diklormetan <2.0 µg/l 2 1 AKR 1,1-dikloretan <0.10 µg/l 2 1 AKR 1,2-dikloretan <1.0 µg/l 2 1 AKR 1,2-diklorpropan <1.0 µg/l 2 1 AKR triklormetan <0.30 µg/l 2 1 AKR tetraklormetan <0.10 µg/l 2 1 AKR 1,1,1-trikloretan <0.10 µg/l 2 1 AKR 1,1,2-trikloretan <0.20 µg/l 2 1 AKR hexakloretan <0.010 µg/l 2 1 AKR cis-1,2-dikloreten <0.10 µg/l 2 1 AKR trans-1,2-dikloreten <0.10 µg/l 2 1 AKR trikloreten <0.10 µg/l 2 1 AKR tetrakloreten <0.20 µg/l 2 1 AKR vinylklorid <1.00 µg/l 2 1 AKR monoklorbensen <0.10 µg/l 2 1 AKR 1,2-diklorbensen <0.10 µg/l 2 1 AKR 1,3-diklorbensen <0.10 µg/l 2 1 AKR 1,4-diklorbensen <0.10 µg/l 2 1 AKR 1,2,3-triklorbensen <0.10 µg/l 2 1 AKR 1,2,4-triklorbensen <0.10 µg/l 2 1 AKR 1,3,5-triklorbensen <0.20 µg/l 2 1 AKR 1,2,3,4-tetraklorbensen <0.010 µg/l 2 1 AKR 1235/1245-tetraklorbensen <0.020 µg/l 2 1 AKR pentaklorbensen <0.010 µg/l 2 1 AKR hexaklorbensen < µg/l 2 1 AKR 2-monoklorfenol <0.100 µg/l 2 1 AKR 3-monoklorfenol <0.100 µg/l 2 1 AKR 4-monoklorfenol <0.100 µg/l 2 1 AKR 2,3-diklorfenol <0.10 µg/l 2 1 AKR 2,4+2,5-diklorfenol <0.20 µg/l 2 1 AKR 2,6-diklorfenol <0.10 µg/l 2 1 AKR 3,4-diklorfenol <0.10 µg/l 2 1 AKR 3,5-diklorfenol <0.10 µg/l 2 1 AKR 2,3,4-triklorfenol <0.10 µg/l 2 1 AKR 2,3,5-triklorfenol <0.10 µg/l 2 1 AKR 2,3,6-triklorfenol <0.10 µg/l 2 1 AKR 2,4,5-triklorfenol <0.10 µg/l 2 1 AKR 2,4,6-triklorfenol <0.10 µg/l 2 1 AKR 3,4,5-triklorfenol <0.10 µg/l 2 1 AKR 2,3,4,5-tetraklorfenol <0.10 µg/l 2 1 AKR 2,3,4,6-tetraklorfenol <0.10 µg/l 2 1 AKR 2,3,5,6-tetraklorfenol <0.10 µg/l 2 1 AKR pentaklorfenol <0.10 µg/l 2 1 AKR bensen <0.20 µg/l 3 1 AKR

14 Sida 3 (5) T RGBG59KTF Er beteckning Damm YV Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign toluen <0.50 µg/l 3 1 AKR etylbensen <0.10 µg/l 3 1 AKR m,p-xylen <0.20 µg/l 3 1 AKR o-xylen <0.10 µg/l 3 1 AKR xylener, summa* <0.15 µg/l 3 1 AKR styren <0.20 µg/l 3 1 AKR MTBE <0.20 µg/l 3 1 AKR PCB 28 < µg/l 3 1 AKR PCB 52 < µg/l 3 1 AKR PCB 101 < µg/l 3 1 AKR PCB 118 < µg/l 3 1 AKR PCB 138 < µg/l 3 1 AKR PCB 153 < µg/l 3 1 AKR PCB 180 < µg/l 3 1 AKR PCB, summa* < µg/l 3 1 AKR o,p'-ddt <0.010 µg/l 3 1 AKR p,p'-ddt <0.010 µg/l 3 1 AKR o,p'-ddd <0.010 µg/l 3 1 AKR p,p'-ddd <0.010 µg/l 3 1 AKR o,p'-dde <0.010 µg/l 3 1 AKR p,p'-dde <0.010 µg/l 3 1 AKR aldrin < µg/l 3 1 AKR dieldrin <0.010 µg/l 3 1 AKR endrin <0.010 µg/l 3 1 AKR isodrin <0.010 µg/l 3 1 AKR telodrin <0.010 µg/l 3 1 AKR alfa-hch <0.010 µg/l 3 1 AKR beta-hch <0.010 µg/l 3 1 AKR gamma-hch (lindan) <0.010 µg/l 3 1 AKR heptaklor <0.010 µg/l 3 1 AKR cis-heptaklorepoxid <0.010 µg/l 3 1 AKR trans-heptaklorepoxid <0.010 µg/l 3 1 AKR alfa-endosulfan <0.010 µg/l 3 1 AKR

15 Sida 4 (5) T RGBG59KTF * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket ENVIPACK Bestämning av metaller enligt metod baserad på EPA och CSN EN ISO Mätning utförs med ICP-MS. Bestämning av Hg enligt metod baserad på US EPA 245.7, US EPA 1631, CSN EN ISO och CSN EN Mätning utförs med fluorescens spektrofotometri. Bestämning av alifatfraktioner C5-C8 och C8-C10 enligt metod baserad på EPA 624 och EPA Mätning utförs med GC-MS. Bestämning av alifatfraktioner C10-C12, C12-C16 och C16-C35. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA). Metod baserad på SPIMFABs kvalitetsmanual. Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Rev Paket ENVIPACK Bestämning av klorfenoler enligt metod baserad på US EPA 8041, US EPA 3500 och CSN EN Mätning utförs med GC-MS och GC-ECD. Bestämning av klorerade kolväten inklusive vinylklorid samt mono-, di- och triklorbensener enligt metod baserad på US EPA 624, US EPA 8260, EN ISO 10301, MADEP 2004, rev.1.1. Mätning utförs med GC-FID och GC-MS. Bestämning av tetra-, penta- och hexaklorbensener enligt metod baserad på CSN EN ISO 6468, US EPA 8081 och DIN Mätning utförs med GC-ECD. Rev Paket ENVIPACK Bestämning av monocykliska aromatiska kolväten (BTEX), styren och MTBE (metyltertbutyleter) enligt metod baserad på US EPA 624, US EPA 8260, EN ISO 10301, MADEP 2004, rev.1.1. Mätning utförs med GC-FID och GC-MS. Bestämning av polyklorerade bifenyler, PCB (7 kongener) enligt metod baserad på DIN och EPA Mätning utförs med GC-ECD. Bestämning av klorerade pesticider enligt metod baserad på CSN EN ISO 6468, US EPA 8081 och DIN Mätning utförs med GC-ECD. Rev AKR Godkännare Anna-Karin Revell

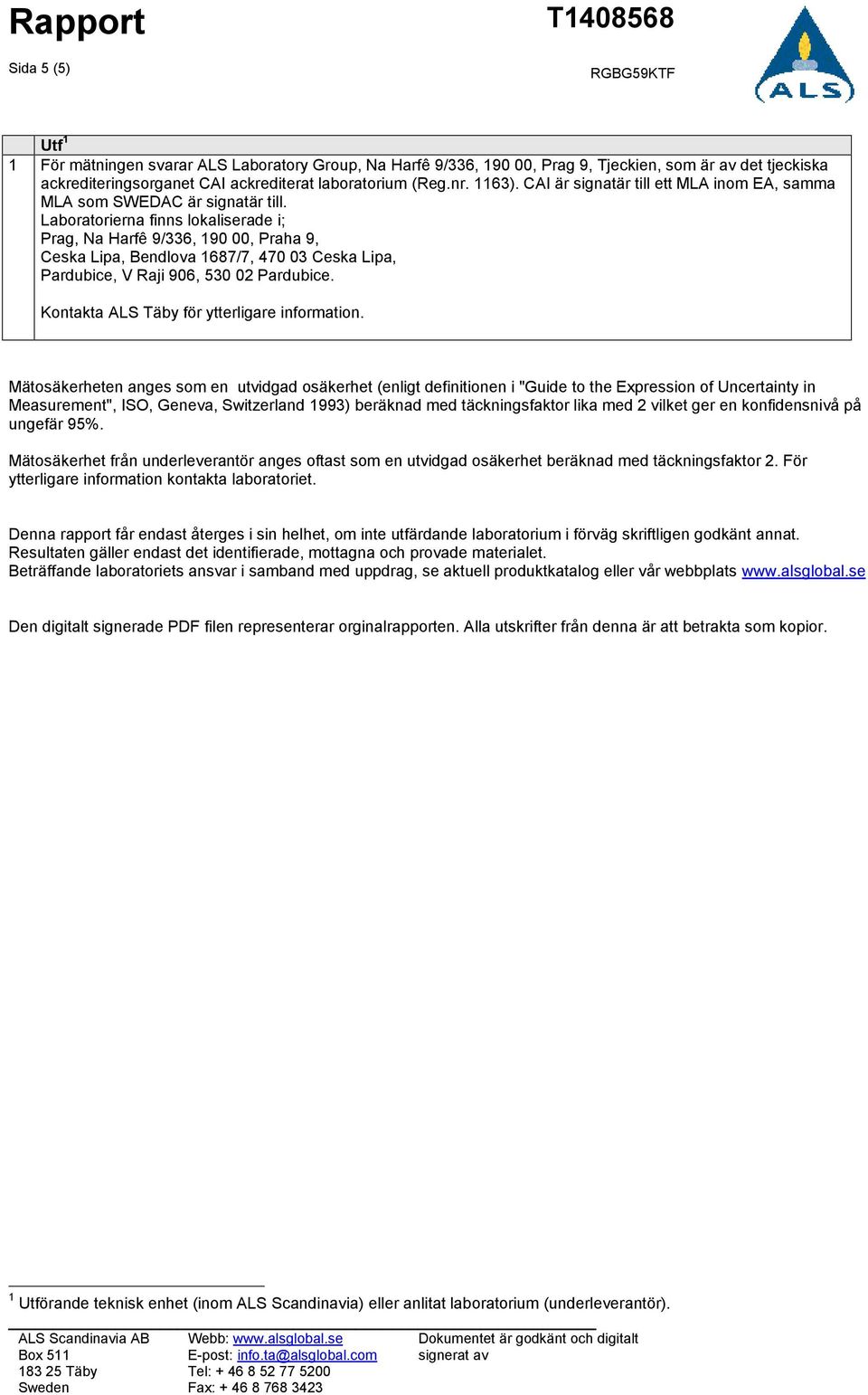

16 Sida 5 (5) T RGBG59KTF Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Täby för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör).
