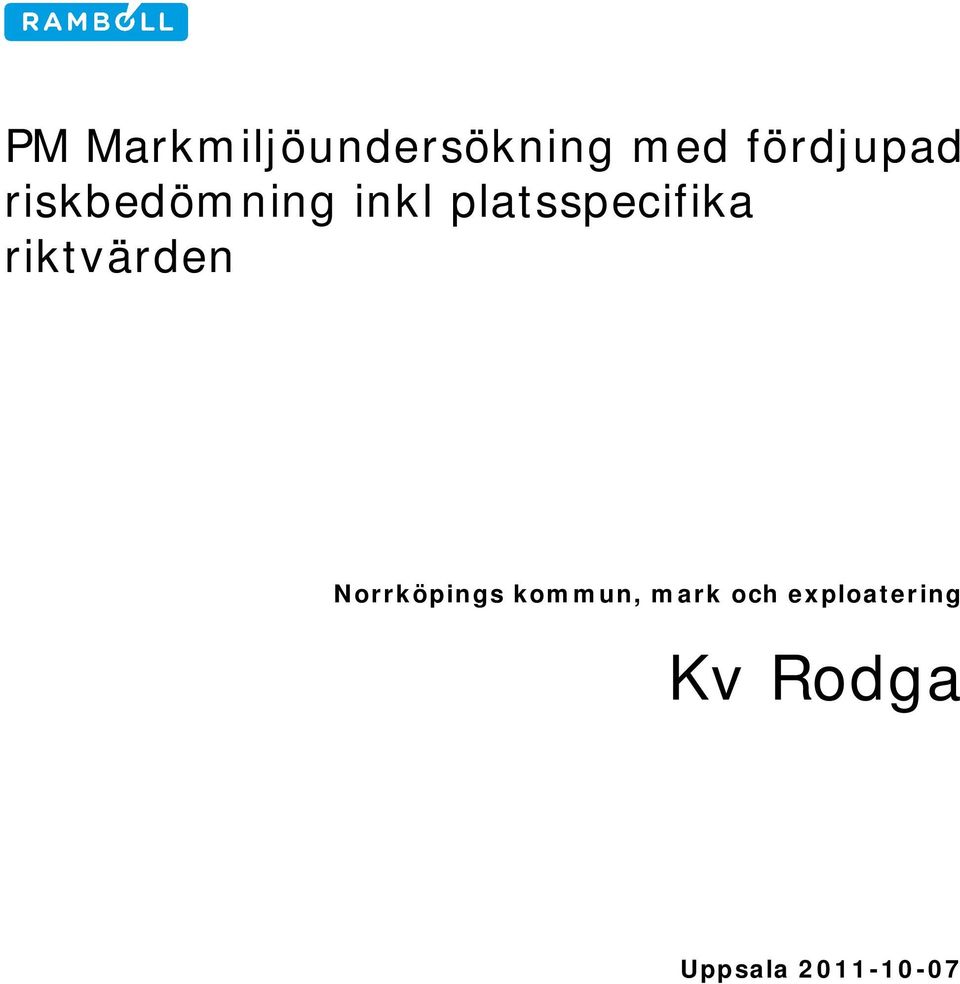

1 PM Markmiljöundersökning med fördjupad riskbedömning inkl platsspecifika riktvärden Norrköpings kommun, mark och exploatering Uppsala

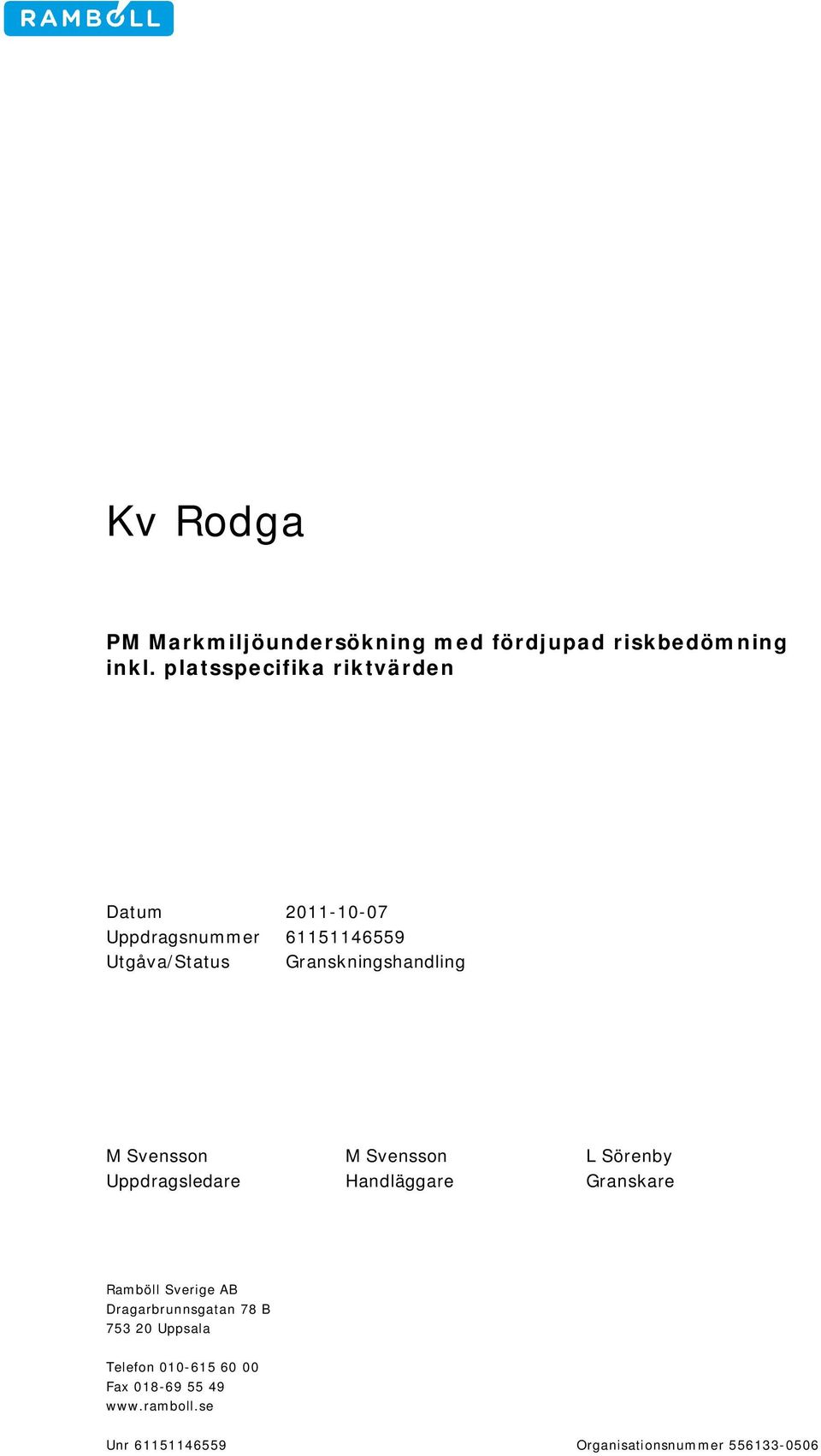

2 PM Markmiljöundersökning med fördjupad riskbedömning inkl. platsspecifika riktvärden Datum Uppdragsnummer Utgåva/Status Granskningshandling M Svensson M Svensson L Sörenby Uppdragsledare Handläggare Granskare Ramböll Sverige AB Dragarbrunnsgatan 78 B Uppsala Telefon Fax Unr Organisationsnummer

3 Innehållsförteckning 1. Inledning Områdesbeskrivning Undersökning Tidigare undersökningar Utförd undersökning Resultat Metaller PAH Fördjupad riskbedömning Förslag till åtgärdsmål Riskobjekt och skyddsobjekt Spridningsförutsättningar Spridningsvägar och recipienter Platsspecifika riktvärden för jord Modell för beräkning av platsspecifika riktvärden Beräkning av platsspecifika riktvärden Slutsats Rekommendationer Bilagor i:\15gmo\1511\ _kv rodga\3_teknik\n\dok\redovisning av undersökning\pm miljöundersökning.doc PM Markmiljöundersökning med fördjupad riskbedömning inkl platsspecifika riktvärden Unr Provtagningsplan 2. Fältprotokoll 3. Sammanställning av analysresultat 4. Fullständiga laborationsrapporter 5. Uttagsrapporter från beräkning av platsspecifika riktvärden, Naturvårdsverkets beräkningsprogram för riktvärden för förorenad mark, version 1.00 i

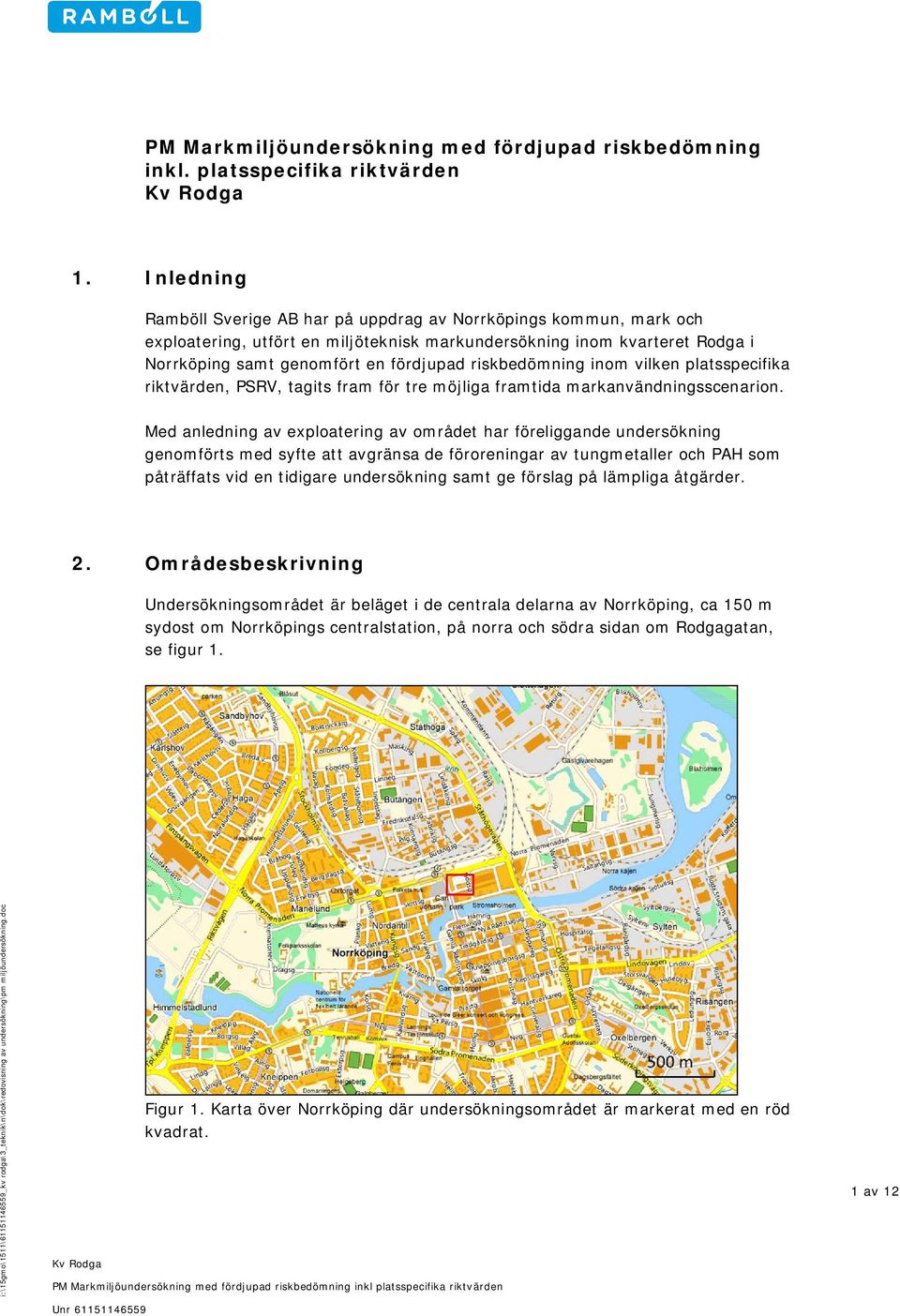

4 PM Markmiljöundersökning med fördjupad riskbedömning inkl. platsspecifika riktvärden 1. Inledning Ramböll Sverige AB har på uppdrag av Norrköpings kommun, mark och exploatering, utfört en miljöteknisk markundersökning inom kvarteret Rodga i Norrköping samt genomfört en fördjupad riskbedömning inom vilken platsspecifika riktvärden, PSRV, tagits fram för tre möjliga framtida markanvändningsscenarion. Med anledning av exploatering av området har föreliggande undersökning genomförts med syfte att avgränsa de föroreningar av tungmetaller och PAH som påträffats vid en tidigare undersökning samt ge förslag på lämpliga åtgärder. 2. Områdesbeskrivning Undersökningsområdet är beläget i de centrala delarna av Norrköping, ca 150 m sydost om Norrköpings centralstation, på norra och södra sidan om Rodgagatan, se figur 1. i:\15gmo\1511\ _kv rodga\3_teknik\n\dok\redovisning av undersökning\pm miljöundersökning.doc PM Markmiljöundersökning med fördjupad riskbedömning inkl platsspecifika riktvärden Unr Figur 1. Karta över Norrköping där undersökningsområdet är markerat med en röd kvadrat. 1 av 12

5 Området har varit bebyggt från mitten av 1800-talet och förutom bostäder har en rad olika verksamheter bedrivits på platsen så som verkstäder, butiker, hotell och restaurang. Busstationen som idag ligger på delar av kvarteret och som fungerar som hållplats för långfärdstrafik kom till i början av 1960-talet efter rivning av delar av bebyggelsen. På den södra delen av undersökningsområdet ligger idag en parkering. Området är flackt och markytan är till största delen hårdgjord. Enligt jordartskartan (figur 2) utgörs de naturliga jordarterna i södra delen av området av lerigt- siltigt älvsediment medan de norra delarna utgörs av postglacial lera. De naturliga jordarterna överlagras av ca 1-2 m fyllnadsmaterial. Dagvatten dräneras bort från stora delar av området. i:\15gmo\1511\ _kv rodga\3_teknik\n\dok\redovisning av undersökning\pm miljöundersökning.doc Figur 2. Jordartskartan. Källa: PM Markmiljöundersökning med fördjupad riskbedömning inkl platsspecifika riktvärden Unr av 12

6 3. Undersökning 3.1 Tidigare undersökningar Under 2007 utförde Niras tillsammans med Structor en översiktlig miljöteknisk markundersökning inom kvarteret Sveaparken (idag kvarteret Rodg. Man påträffade då förhöjda halter av tungmetaller och polycykliska aromatiska kolväten (PAH) i fyllnadsjorden inom området. De högsta halterna påträffades framför allt i de sydostliga delarna av området där markanvändningen idag utgörs av parkeringsyta. Detekterade halter jämfördes både med Naturvårdsverkets generella riktvärden för förorenad mark samt äldre platsspecifika riktvärden framtagna av Niras och Structor. 3.2 Utförd undersökning Provtagningspunkterna för föreliggande undersökning placerades med syfte att avgränsa tidigare påträffade föroreningar. Provtagning utfördes med hjälp av skruvprovtagare monterad på geotekniskborrbandvagn i totalt 12 punkter. Provpunkternas placering redovisas i bilaga 1. Ett prov per halvmeter togs ut eller per jordlager då dessa var tydliga ned till bedömd naturlig och opåverkad jord. Proverna okulärbesiktigades och jordartsbestämdes fältmässigt, fältprotokoll redovisas i bilaga 2. Totalt skickades 16 prover in för analys på laboratorium med avseende på tungmetaller och PAH. 4. Resultat Fyllnadsmaterialet inom nu provtaget område består till största delen av en grusig sand som mot sydost innehåller en viss andel tegel. Fyllningen har en mäktighet på omkring 1 till drygt 1,5 meter och överlagrar en lera med tydliga sandskikt. i:\15gmo\1511\ _kv rodga\3_teknik\n\dok\redovisning av undersökning\pm miljöundersökning.doc PM Markmiljöundersökning med fördjupad riskbedömning inkl platsspecifika riktvärden Unr Resultaten från utförda analyser har jämförts med, av Ramböll i samband med detta projekt, framtagna platsspecifika riktvärden (se kap 5). Tidigare platsspecifika riktvärden framtagna 2008 för Kv. Skepparen, Spinnaren och Sveaparken (Kv Rodg av Structor och Niras bedömdes som inaktuella för planerad markanvändning. 4.1 Metaller Erhållna analysresultat visar på förhöjda halter av metaller i flera provtagningspunkter, nedan har resultaten jämförts med framtagna platsspecifika riktvärden. Centrumbebyggelse med handel och kontor Samtliga analysresultat med avseende på metaller understiger framtagna riktvärden för scenariot centrumbebyggelse. 3 av 12

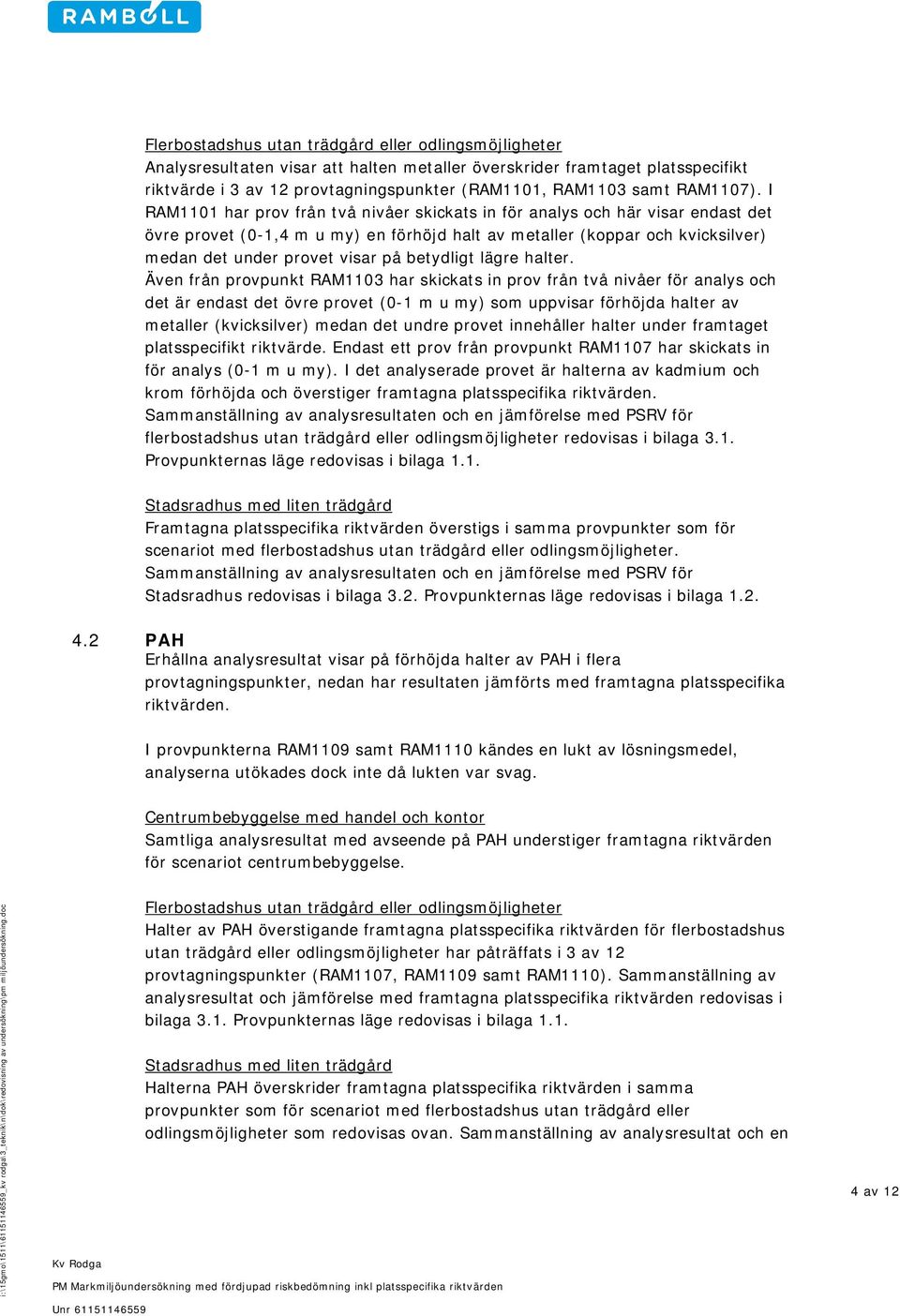

7 Flerbostadshus utan trädgård eller odlingsmöjligheter Analysresultaten visar att halten metaller överskrider framtaget platsspecifikt riktvärde i 3 av 12 provtagningspunkter (RAM1101, RAM1103 samt RAM1107). I RAM1101 har prov från två nivåer skickats in för analys och här visar endast det övre provet (0-1,4 m u my) en förhöjd halt av metaller (koppar och kvicksilver) medan det under provet visar på betydligt lägre halter. Även från provpunkt RAM1103 har skickats in prov från två nivåer för analys och det är endast det övre provet (0-1 m u my) som uppvisar förhöjda halter av metaller (kvicksilver) medan det undre provet innehåller halter under framtaget platsspecifikt riktvärde. Endast ett prov från provpunkt RAM1107 har skickats in för analys (0-1 m u my). I det analyserade provet är halterna av kadmium och krom förhöjda och överstiger framtagna platsspecifika riktvärden. Sammanställning av analysresultaten och en jämförelse med PSRV för flerbostadshus utan trädgård eller odlingsmöjligheter redovisas i bilaga 3.1. Provpunkternas läge redovisas i bilaga 1.1. Stadsradhus med liten trädgård Framtagna platsspecifika riktvärden överstigs i samma provpunkter som för scenariot med flerbostadshus utan trädgård eller odlingsmöjligheter. Sammanställning av analysresultaten och en jämförelse med PSRV för Stadsradhus redovisas i bilaga 3.2. Provpunkternas läge redovisas i bilaga PAH Erhållna analysresultat visar på förhöjda halter av PAH i flera provtagningspunkter, nedan har resultaten jämförts med framtagna platsspecifika riktvärden. I provpunkterna RAM1109 samt RAM1110 kändes en lukt av lösningsmedel, analyserna utökades dock inte då lukten var svag. Centrumbebyggelse med handel och kontor Samtliga analysresultat med avseende på PAH understiger framtagna riktvärden för scenariot centrumbebyggelse. i:\15gmo\1511\ _kv rodga\3_teknik\n\dok\redovisning av undersökning\pm miljöundersökning.doc PM Markmiljöundersökning med fördjupad riskbedömning inkl platsspecifika riktvärden Unr Flerbostadshus utan trädgård eller odlingsmöjligheter Halter av PAH överstigande framtagna platsspecifika riktvärden för flerbostadshus utan trädgård eller odlingsmöjligheter har påträffats i 3 av 12 provtagningspunkter (RAM1107, RAM1109 samt RAM1110). Sammanställning av analysresultat och jämförelse med framtagna platsspecifika riktvärden redovisas i bilaga 3.1. Provpunkternas läge redovisas i bilaga 1.1. Stadsradhus med liten trädgård Halterna PAH överskrider framtagna platsspecifika riktvärden i samma provpunkter som för scenariot med flerbostadshus utan trädgård eller odlingsmöjligheter som redovisas ovan. Sammanställning av analysresultat och en 4 av 12

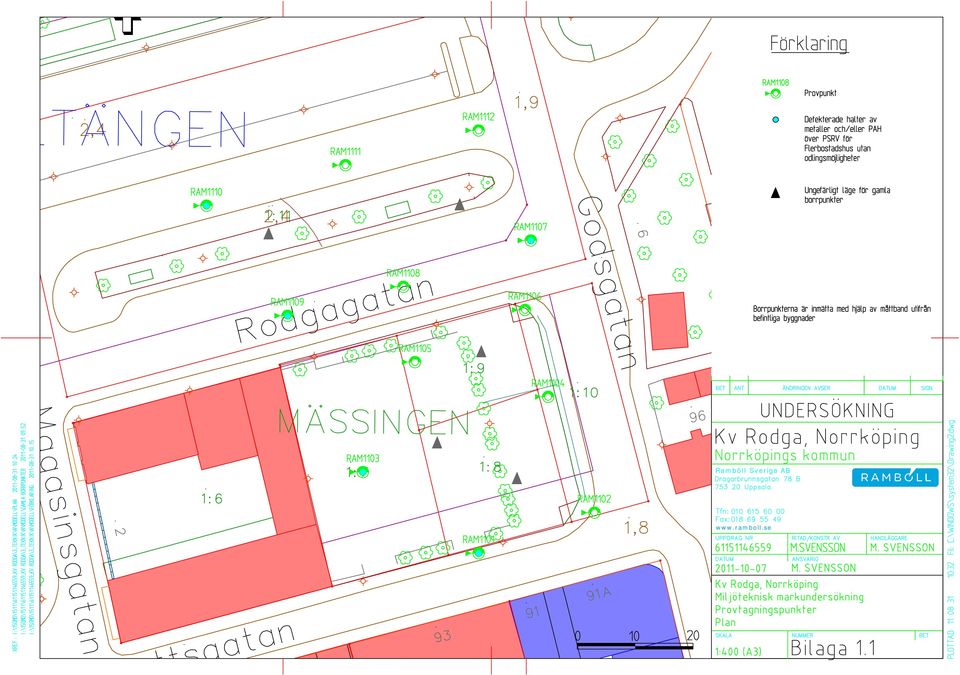

8 jämförelse med platsspecifika riktvärden för stadsradhus redovisas i bilaga 3.2. Provpunkternas läge redovisas i bilaga Fördjupad riskbedömning I en riskbedömning av ett förorenat område beskrivs vilka risker som föreligger vid den aktuella föroreningssituationen. Riskbedömningen omfattar både beskrivning av riskerna vid aktuell markanvändning och beskrivning av riskerna vid en framtida markanvändning. I en riskbedömning ingår även att göra en bedömning om det finns ett behov av en riskreduktion, utifrån riskerna för människa och miljö. För aktuellt objekt utreds två markanvändningsalternativ som bedöms vara likvärdiga med Naturvårdsverkets scenario Känslig markanvändning, KM, vilket innebär att människor ska kunna bo inom området utan restriktioner, samt ett markanvändnings alternativ vilket bedöms vara likvärdigt med Naturvårdsverkets scenario för Mindre känslig markanvändning, MKM vilket innebär restriktioner t.ex. avseende boende på platsen. Riktvärden kan tas fram för olika jorddjup. Indelningen i djup kan utföras på då olika exponeringstider för förorenad jord förekommer på olika djup samt att skyddet av markmiljö bedöms variera med djupet. Ingen indelning i djupled utförs för aktuellt objekt på grund av att mäktigheten av den förorenade fyllningen inom området är relativt begränsad. 5.1 Förslag till åtgärdsmål Åtgärdsmål anger vilken användning eller funktion ett område ska kunna ha efter en eventuell åtgärd eller vilken påverkan som kan, eller inte kan accepteras i omgivningen. De övergripande målen ska beskriva vad området ska kunna användas till och vad som ska skyddas vid nuvarande markanvändning och i framtiden. För aktuellt objekt har nedanstående förslag till åtgärdsmål definierats: i:\15gmo\1511\ _kv rodga\3_teknik\n\dok\redovisning av undersökning\pm miljöundersökning.doc PM Markmiljöundersökning med fördjupad riskbedömning inkl platsspecifika riktvärden Unr Övergripande åtgärdsmål Området ska kunna användas för följande ändamål utan risk för människors hälsa och miljö: Centrumbebyggelse med handel och kontorsverksamhet Flerbostadshus utan trädgård eller odlingsmöjligheter Stadsradhus med små trädgårdar Förekommande föroreningar skall inte leda till risk för negativ påverkan på markmiljön eller grundvattnet inom området. 5 av 12

9 Detaljerade åtgärdsmål Förekommande markföroreningar skall inte leda till förhöjda hälsorisker för: Boende på platsen Närboende, besökande Verksverksamma barn och vuxna på platsen Människor som jobbar under en exploateringstid Människor som utför eventuellt framtida schakt- och markarbeten inom området 5.2 Riskobjekt och skyddsobjekt I en riskbedömning identifieras riskobjekt och skyddsobjekt. Riskobjekt utgör i aktuellt fall föroreningskällan och skyddsobjekt utgörs av människor inom området och i närliggande områden, miljö och naturresurser. Föroreningskällorna inom området utgörs huvudsakligen av ytlig markförorening bestående av metaller och PAH. Föroreningar kan spridas till skyddsobjekten genom olika transportvägar eller spridningsmekanismer. Föroreningar i jord kan spridas genom damning, genom utlakning till markvatten, genom upptag i växter och genom förångning. Människor som vistas inom området kan exponeras för föroreningarna, främst sker exponering genom hudkontakt med jord, intag av jord och inandning av damm. Inom de delar av området som kommer att hårdgöras eller bebyggas eller där det finns vegetation är risken för direkt exponering av förorenad jord liten. Exponeringsvägen inandning av ånga får störst betydelse inne i byggnader som finns eller kommer att uppföras inom området. För aktuellt objekt utgörs skyddsobjekten av människor som bor eller är verksamma inom eller nära området samt markmiljön och ekosystemet i marken. I figur 3 nedan redovisas identifierade risk- och skyddsobjekt samt kopplingen mellan dem. i:\15gmo\1511\ _kv rodga\3_teknik\n\dok\redovisning av undersökning\pm miljöundersökning.doc PM Markmiljöundersökning med fördjupad riskbedömning inkl platsspecifika riktvärden Unr av 12

10 Figur 3. Föroreningskällor, spridningsmekanismer, exponeringsvägar och skyddsobjekt vid aktuellt objekt. Modellen baseras på Naturvårdsverkets modell (Naturvårdsverkets rapport 5976). 5.3 Spridningsförutsättningar Föroreningar i mark kan tänkas spridas och påverka omgivningen. Spridning sker i första hand genom vatten som strömmar genom förorenade massor men även genom partiklar som sprids via damning eller erosion. Spridning via damning eller erosion sker främst om det finns höga halter i ytnära fyllnadsmassor Spridningsvägar och recipienter Föroreningar kan spridas från området via grundvatten eller ytavrinning. Vatten som strömmar genom massorna i området för med sig föroreningar i löst form. Ytligt förekommande föroreningar kan spridas i partikelform genom ytavrinning. Då förorening når ytvatten kan spridning ske både partikelbundet och i löst form. Även via ledningsgravar kan föroreningar spridas från området. i:\15gmo\1511\ _kv rodga\3_teknik\n\dok\redovisning av undersökning\pm miljöundersökning.doc PM Markmiljöundersökning med fördjupad riskbedömning inkl platsspecifika riktvärden Unr I samband med tidigare utförda fältundersökningar har grundvattennivån inom området uppmätts. Enligt dessa undersökningar och förekommer markföroreningen ovan grundvattenytan i markprofilen. Grundvattnet står alltså inte i direkt kontakt med de förorenade massorna och spridning av föroreningar från området är därför beroende av infiltrerande nederbörd som transporteras genom de förorenade massorna. Till en mindre del kan även ytnära förorening spridas från eller inom området via damning och yterosion, framför allt inom de delar av området som ej är hårdgjorda och där ingen vegetation förekommer. 5.4 Platsspecifika riktvärden för jord Riktvärden grundar sig på vad som bedöms vara acceptabla risknivåer för människa och miljö. Riktvärdena anger en haltgräns som ska säkerställa att inga oönskade eller skadliga hälsoeffekter uppkommer för vuxna eller barn vid den tänkta markanvändningen. Riktvärdena ska även ge ett skydd för miljön inom området och vid spridning till omgivningen. Det innebär att riktvärdena anger den 7 av 12

11 föroreningshalt som kan lämnas kvar på området med acceptabel risk. Riktvärdena utgör inte automatiskt ett eventuellt åtgärdsmål. Vid fastställande av mätbara åtgärdsmål ska hänsyn även tas till teknik, ekonomi med mera. Naturvårdsverket har tagit fram generella riktvärden för ett antal olika föroreningar. De generella riktvärdena utgår från vanliga förhållanden vid förorenade områden och är beräknade för att kunna användas över hela landet för ett stort antal olika områden. Genom att ta fram platsspecifika riktvärden kan hänsyn tas till de lokala förhållandena för ett område. Det gäller till exempel spridningsförutsättningar, exponeringsvägar och exponeringstider. För aktuellt objekt har platsspecifika riktvärden tagits fram för: - Centrumbebyggelse med handel och kontor - Flerbostadshus utan trädgård eller odlingsmöjligheter - Stadsradhus med små trädgårdar Framtagna riktvärden har ej begränsats med hänsyn till skydd av grundvatten som en dricksvattenresurs då detta gäller generellt för området. Det aktuella området har bedömts utgöra ett område med mindre känslig markanvändning i dagsläget men det planeras för att eventuellt omvandla området till en markanvändning motsvarande känslig markanvändning. Då flera av de generella förhållandena inte är applicerbara på området har platsspecifika riktvärden beräknats. Platsspecifika riktvärden har beräknats för de ämnen eller föreningar som vid utförda undersökningar påträffats i förhöjda halter inom området, det vill säga: Arsenik, kadmium, krom tot, koppar, kvicksilver, bly, zink, nickel, PAH L, PAH M och PAH H. i:\15gmo\1511\ _kv rodga\3_teknik\n\dok\redovisning av undersökning\pm miljöundersökning.doc Modell för beräkning av platsspecifika riktvärden Den modell som används för att beräkna platsspecifika riktvärden för aktuellt objekt utgörs av Naturvårdsverkets beräkningsmodell (Naturvårdsverkets rapport 5976). Till modellen hör ett beräkningsverktyg som användes för att ta fram de platsspecifika riktvärdena. PM Markmiljöundersökning med fördjupad riskbedömning inkl platsspecifika riktvärden Unr Jämfört med de generella riktvärdena har platsspecifika justeringar avseende densiteten gjorts. Jordens densitet inom området har ändrats till 1,7 ton/m 3. Bakgrunden till ändringen är att fyllnadsmassor har högre densitet än naturlig jord, i modellen för beräkningen av platsspecifika riktvärden används densiteten 1,5 ton/m 3. Vattenhalten har reducerats till 0,15 dm 3 /dm 3 för scenariot centrumbebyggelse och flerbostadshus utan odlingsmöjligheter pga den stora andelen hårdgjorda ytor, för stadsradhus har vattenhalten satts till 0,3 dm 3 /dm 3. 8 av 12

12 För scenariot centrumbebyggelse samt flerbostadshus utan odlingsmöjligheter har den icke hårdgjorda ytan antagits utgöra 25% av den totala ytan, för stadsradhus antas denna yta utgöra 50% av totala ytan. Området antas komma att utgöras av centrumbebyggelse med handel och kontor, flerbostadshus utan trädgård eller stadsradhus med små trädgårdar. För att området ska kunna användas utan restriktioner har Naturvårdsverkets generella exponeringstider för MKM valts att användas för scenariot med centrumbebyggelse. För scenariot med flerbostadshus samt stadsradhus har Naturvårdsverkets generella exponeringstider för KM använts. I tabell 1 nedan redovisas vilka exponeringstider som används samt vilket skydd av markmiljö som bedömts relevant. Tabell 1. Platsspecifika exponeringstider och skydd av markmiljö. i:\15gmo\1511\ _kv rodga\3_teknik\n\dok\redovisning av undersökning\pm miljöundersökning.doc Parameter Intag av jord, barn/vuxna [dagar per år] Hudkontakt med jord/damm, barn/vuxna [dagar per år] Inandning damm, barn/vuxna [dagar per år] Inandning ånga, barn/vuxna [dagar per år] Intag av växter Skydd markmiljö PSRV Centrumbebygg. PSRV Flerbostadshus PM Markmiljöundersökning med fördjupad riskbedömning inkl platsspecifika riktvärden PSRV Stadsradhus med liten trädgård KM, NV 5976 MKM, NV / / / /365 60/200 60/90 120/ / /120 60/90 60/ / / /365 60/200 60/ / / /365 60/200 0% 10 % 10 % 10 % 0% 50 % påverkan 25 % påverkan 25 % påverkan 25 % påverkan De exponeringsvägar som använts redovisas i tabell 2 nedan. 50% påverkan 9 av 12 Unr

13 För scenariot stadsradhus med liten trädgård antas 2% av intaget av det totala årliga intaget av frukt och grönt utgöras av växter odlade på området. För övriga scenarion har antagits att ingen odling alls sker inom området. Tabell 2. Platsspecifika exponeringsvägar. Exp.väg PSRV Centrumbebygg. PSRV Flerbostadshus PSRV Stadsradhus med liten trädgård KM, NV 5976 Hudkontakt jord X X X X X Intag jord X X X X X Inandning damm X X X X X Inandning av ånga från jord Intag av dricksvatten Intag av frukt, bär, svamp, rot- & grönsaker MKM, NV 5976 X X X X X X X X Intag av fisk X X Bevattning X X Intag av mjölk, kött och ägg Hudkontakt med sediment X X X X X X Beräkning av platsspecifika riktvärden En beräkning av platsspecifika riktvärden för jord, enligt Naturvårdsverkets riktvärdesmodell och med ovanstående platsspecifika parametrar, har resulterat i för området platsspecifika riktvärden. I tabell nedan redovisas föreslagna platsspecifika riktvärden för aktuellt objekt samt även vilken aspekt som är styrande för respektive riktvärde. I bilaga 5 redovisas uttagsrapporter enligt beräkningsmodellen. i:\15gmo\1511\ _kv rodga\3_teknik\n\dok\redovisning av undersökning\pm miljöundersökning.doc PM Markmiljöundersökning med fördjupad riskbedömning inkl platsspecifika riktvärden Unr Tabell 3.1. Föreslagna platsspecifika riktvärden för scenariot centrumbebyggelse med handel och kontor vid samt Naturvårdsverkets generella riktvärden för KM och MKM. Enhet: mg/kg TS. Ämne Platsspecifikt riktvärde Centrumbebyggelse Styrande för platsspecifikt riktvärde Arsenik 25 Intag av jord Kadmium 20 Skydd av markmiljö 0,5 15 Krom tot 150 Skydd av markmiljö Koppar 200 Skydd av markmiljö Kvicksilver 1 Inandning av ånga+exponering andra källor KM MKM 0,25 2,5 Bly 400 Skydd av markmiljö Zink 500 Skydd av markmiljö Nickel 120 Skydd av markmiljö PAH L 15 Skydd av markmiljö 3 15 PAH M 25 Inandning av ånga 3 20 PAH H 10 Skydd av markmiljö av 12

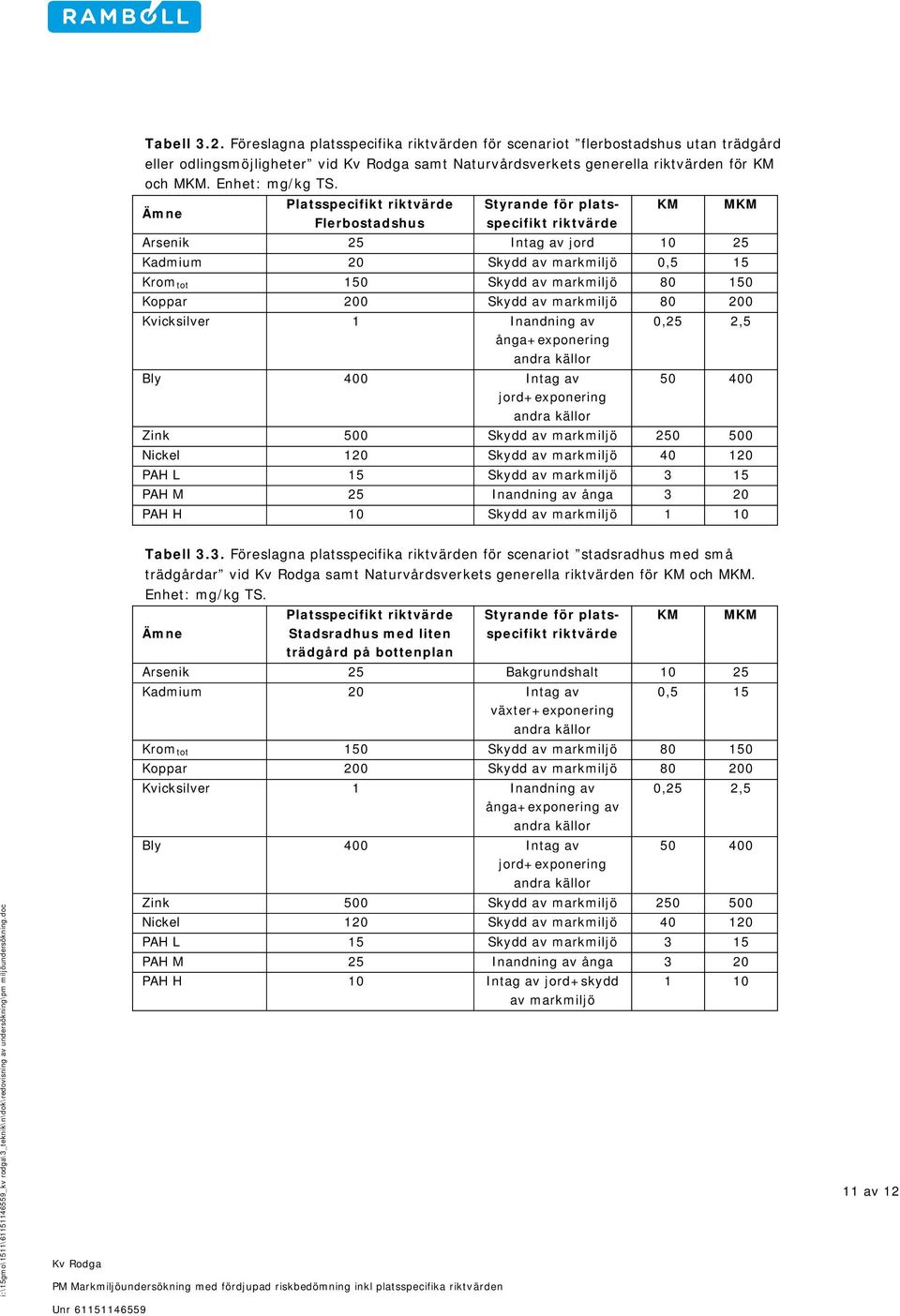

14 Tabell 3.2. Föreslagna platsspecifika riktvärden för scenariot flerbostadshus utan trädgård eller odlingsmöjligheter vid samt Naturvårdsverkets generella riktvärden för KM och MKM. Enhet: mg/kg TS. Ämne Platsspecifikt riktvärde Flerbostadshus Styrande för platsspecifikt riktvärde Arsenik 25 Intag av jord Kadmium 20 Skydd av markmiljö 0,5 15 Krom tot 150 Skydd av markmiljö Koppar 200 Skydd av markmiljö Kvicksilver 1 Inandning av ånga+exponering andra källor Bly 400 Intag av jord+exponering andra källor KM MKM 0,25 2, Zink 500 Skydd av markmiljö Nickel 120 Skydd av markmiljö PAH L 15 Skydd av markmiljö 3 15 PAH M 25 Inandning av ånga 3 20 PAH H 10 Skydd av markmiljö 1 10 i:\15gmo\1511\ _kv rodga\3_teknik\n\dok\redovisning av undersökning\pm miljöundersökning.doc PM Markmiljöundersökning med fördjupad riskbedömning inkl platsspecifika riktvärden Unr Tabell 3.3. Föreslagna platsspecifika riktvärden för scenariot stadsradhus med små trädgårdar vid samt Naturvårdsverkets generella riktvärden för KM och MKM. Enhet: mg/kg TS. Ämne Platsspecifikt riktvärde Stadsradhus med liten trädgård på bottenplan Styrande för platsspecifikt riktvärde Arsenik 25 Bakgrundshalt Kadmium 20 Intag av växter+exponering andra källor KM MKM 0,5 15 Krom tot 150 Skydd av markmiljö Koppar 200 Skydd av markmiljö Kvicksilver 1 Inandning av ånga+exponering av andra källor Bly 400 Intag av jord+exponering andra källor 0,25 2, Zink 500 Skydd av markmiljö Nickel 120 Skydd av markmiljö PAH L 15 Skydd av markmiljö 3 15 PAH M 25 Inandning av ånga 3 20 PAH H 10 Intag av jord+skydd av markmiljö av 12

15 6. Slutsats Utförd undersökning har inte helt lyckats avgränsa föroreningen. I 5 av 12 provtagningspunkter överstiger föroreningshalterna framtagna platsspecifika riktvärden för ett markanvändningsalternativ motsvarande KM. För ett markanvändningslaternativ motsvarande MKM har undersökningen kunnat visa på halter som samtliga understiger framtagna riktvärden. I 2 punkter kändes en svag lukt av lösningsmedel halterna bedömdes dock i fält vara låga. Föroreningens utbredning är inte homogen och föroreningsinnehållet varierar vilket kan göra det svårt att avgränsa föroreningen utan att göra en mer detaljerad rutnätsprovtagning. Utifrån utbredningen av påträffade föroreningar av metaller och PAH förefaller det sannolikt att föroreningarna kommit till området med ditkörda fyllningsmassor snarare än vara ett resultat från utsläpp från en punktkälla. Det har dock ej undersökts vilka olika verksamheter som bedrivits inom området historiskt sett mer specifikt än vad som står skrivet i områdesbeskrivningen i kap 2. Framtagna platsspecifika riktvärden skiljer sig från de generella riktvärdena för kadmium, kvicksilver, nickel, bly och PAH. De platsspecifika riktvärdena tillåter för de flesta parametrar en något högre halt än de generella riktvärdena, för kvicksilver ligger dock det platsspecifika riktvärdet för två markanvändnings scenarion under det generella riktvärdet. 7. Rekommendationer i:\15gmo\1511\ _kv rodga\3_teknik\n\dok\redovisning av undersökning\pm miljöundersökning.doc PM Markmiljöundersökning med fördjupad riskbedömning inkl platsspecifika riktvärden Unr Vid en exploatering av området med syfte att förändra markanvändningsklassen till motsvarande Naturvårdsverkets Känslig markanvändning bör en utredning av åtgärdsalternativ samt formulering av mätbara åtgärdsmål utföras. Inför en eventuell sanering kan dels en förtätning av provpunkterna göras, förslagsvis genom kompletterande rutnätsprovtagning alternativt genomförs provtagning i samband med sanering, det är dock svårt att uppskatta en kostnad för sanering med hjälp av den information om föroreningens utbredning som finns idag. 12 av 12

16 Ramböll Sverige AB

17 Ramböll Sverige AB

18 Bilaga 3.1 Sammanställning analysresultat - jord I:\15GMO\1511\ _\3_Teknik\N\Dok\Redovisning av undersökning Tabell 1. Sammanställning av analysresultat avseende metaller för jordprover samt jämförelsevärden, [mg/kg TS]. Jämförelsevärden: 1. Generella riktvärden för förorenad mark (Riktvärden för förorenad mark, Modellbeskrivning och vägledning, Rapport 5976, Naturvårdsverket, 2009). 2. Platsspecifika riktvärden enligt NV modell ver Prov ID Nivå As Cd Cr tot Cu Hg Ni Pb V Zn Ba RAM ,4 3,3 0, , RAM1101 1,4-2 <2,2 <0, , RAM <2 <0,20 8,5 12 0,027 4,2 9,8 8, RAM <2,1 <0, , RAM ,6 <2,2 <0, , RAM <2 <0, ,11 9, RAM <2,2 <0, , RAM ,5 2,5 <0, , RAM1106 0,5-1,1 <2,4 <0, , RAM <1,9 7, <0, , RAM <2,0 <0, <0,0097 7,0 4, RAM ,7 <1,9 0, <0,0094 8,5 5, RAM1109 0,7-1,5 <2,2 <0, , RAM <1,9 <0, <0,0093 8,7 5, RAM ,9 <2,0 <0, <0,0096 6,7 4, RAM ,9 <2,0 <0, ,0096 7,1 5, Jämförvärde 1. KM 10 0, , MKM , PSRV Centrumbebyggelse PSRV Flerbostadshus , PSRV Stadsradshus med liten trädgård * icke lättlöslig,** oorganiskt Sammanställning analysresultat jord, PM , Norrköping , Ljust grå markerade rutor visar halter som överstiger PSRV för flerbostadshus 1 av 2

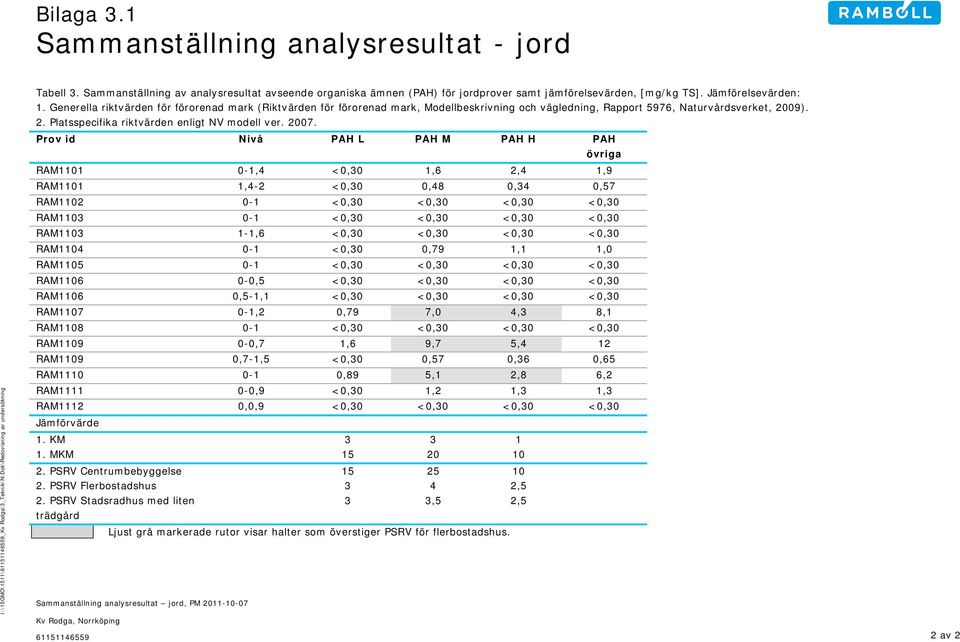

19 Bilaga 3.1 Sammanställning analysresultat - jord I:\15GMO\1511\ _\3_Teknik\N\Dok\Redovisning av undersökning Tabell 3. Sammanställning av analysresultat avseende organiska ämnen (PAH) för jordprover samt jämförelsevärden, [mg/kg TS]. Jämförelsevärden: 1. Generella riktvärden för förorenad mark (Riktvärden för förorenad mark, Modellbeskrivning och vägledning, Rapport 5976, Naturvårdsverket, 2009). 2. Platsspecifika riktvärden enligt NV modell ver Prov id Nivå PAH L PAH M PAH H PAH RAM ,4 <0,30 1,6 2,4 1,9 Sammanställning analysresultat jord, PM , Norrköping övriga RAM1101 1,4-2 <0,30 0,48 0,34 0,57 RAM <0,30 <0,30 <0,30 <0,30 RAM <0,30 <0,30 <0,30 <0,30 RAM ,6 <0,30 <0,30 <0,30 <0,30 RAM <0,30 0,79 1,1 1,0 RAM <0,30 <0,30 <0,30 <0,30 RAM ,5 <0,30 <0,30 <0,30 <0,30 RAM1106 0,5-1,1 <0,30 <0,30 <0,30 <0,30 RAM ,2 0,79 7,0 4,3 8,1 RAM <0,30 <0,30 <0,30 <0,30 RAM ,7 1,6 9,7 5,4 12 RAM1109 0,7-1,5 <0,30 0,57 0,36 0,65 RAM ,89 5,1 2,8 6,2 RAM ,9 <0,30 1,2 1,3 1,3 RAM1112 0,0,9 <0,30 <0,30 <0,30 <0,30 Jämförvärde 1. KM MKM PSRV Centrumbebyggelse PSRV Flerbostadshus 3 4 2,5 2. PSRV Stadsradhus med liten trädgård 3 3,5 2,5 Ljust grå markerade rutor visar halter som överstiger PSRV för flerbostadshus. 2 av 2

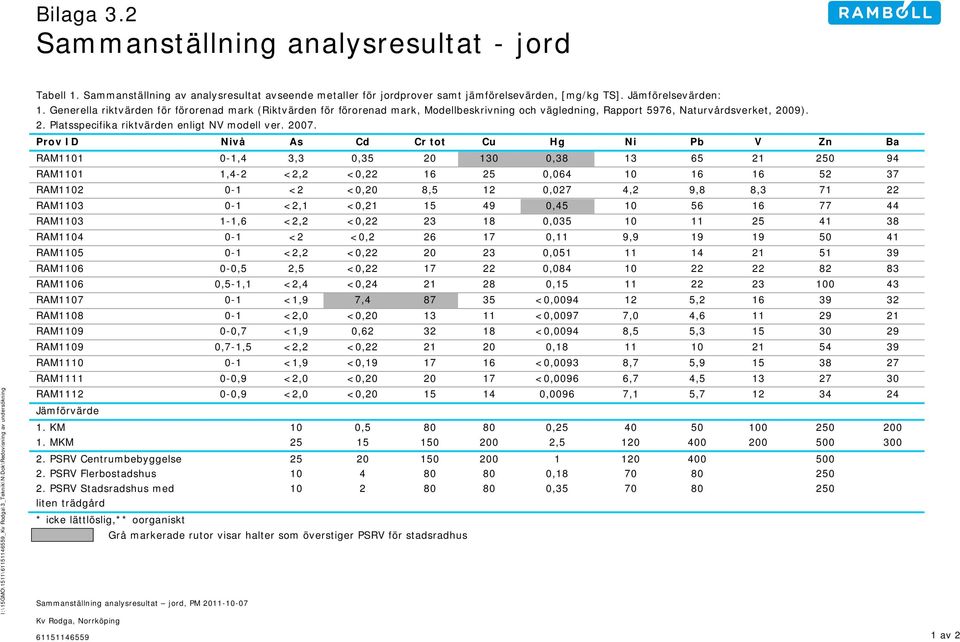

20 Bilaga 3.2 Sammanställning analysresultat - jord I:\15GMO\1511\ _\3_Teknik\N\Dok\Redovisning av undersökning Tabell 1. Sammanställning av analysresultat avseende metaller för jordprover samt jämförelsevärden, [mg/kg TS]. Jämförelsevärden: 1. Generella riktvärden för förorenad mark (Riktvärden för förorenad mark, Modellbeskrivning och vägledning, Rapport 5976, Naturvårdsverket, 2009). 2. Platsspecifika riktvärden enligt NV modell ver Prov ID Nivå As Cd Cr tot Cu Hg Ni Pb V Zn Ba RAM ,4 3,3 0, , RAM1101 1,4-2 <2,2 <0, , RAM <2 <0,20 8,5 12 0,027 4,2 9,8 8, RAM <2,1 <0, , RAM ,6 <2,2 <0, , RAM <2 <0, ,11 9, RAM <2,2 <0, , RAM ,5 2,5 <0, , RAM1106 0,5-1,1 <2,4 <0, , RAM <1,9 7, <0, , RAM <2,0 <0, <0,0097 7,0 4, RAM ,7 <1,9 0, <0,0094 8,5 5, RAM1109 0,7-1,5 <2,2 <0, , RAM <1,9 <0, <0,0093 8,7 5, RAM ,9 <2,0 <0, <0,0096 6,7 4, RAM ,9 <2,0 <0, ,0096 7,1 5, Jämförvärde 1. KM 10 0, , MKM , PSRV Centrumbebyggelse PSRV Flerbostadshus , PSRV Stadsradshus med liten trädgård * icke lättlöslig,** oorganiskt Sammanställning analysresultat jord, PM , Norrköping Grå markerade rutor visar halter som överstiger PSRV för stadsradhus , av 2

21 Bilaga 3.2 Sammanställning analysresultat - jord I:\15GMO\1511\ _\3_Teknik\N\Dok\Redovisning av undersökning Tabell 3. Sammanställning av analysresultat avseende organiska ämnen (PAH) för jordprover samt jämförelsevärden, [mg/kg TS]. Jämförelsevärden: 1. Generella riktvärden för förorenad mark (Riktvärden för förorenad mark, Modellbeskrivning och vägledning, Rapport 5976, Naturvårdsverket, 2009). 2. Platsspecifika riktvärden enligt NV modell ver Prov id Nivå PAH L PAH M PAH H PAH RAM ,4 <0,30 1,6 2,4 1,9 Sammanställning analysresultat jord, PM , Norrköping övriga RAM1101 1,4-2 <0,30 0,48 0,34 0,57 RAM <0,30 <0,30 <0,30 <0,30 RAM <0,30 <0,30 <0,30 <0,30 RAM ,6 <0,30 <0,30 <0,30 <0,30 RAM <0,30 0,79 1,1 1,0 RAM <0,30 <0,30 <0,30 <0,30 RAM ,5 <0,30 <0,30 <0,30 <0,30 RAM1106 0,5-1,1 <0,30 <0,30 <0,30 <0,30 RAM ,2 0,79 7,0 4,3 8,1 RAM <0,30 <0,30 <0,30 <0,30 RAM ,7 1,6 9,7 5,4 12 RAM1109 0,7-1,5 <0,30 0,57 0,36 0,65 RAM ,89 5,1 2,8 6,2 RAM ,9 <0,30 1,2 1,3 1,3 RAM1112 0,0,9 <0,30 <0,30 <0,30 <0,30 Jämförvärde 1. KM MKM PSRV Centrumbebyggelse PSRV Flerbostadshus 3 4 2,5 2. PSRV Stadsradhus med liten trädgård 3 3,5 2,5 Grå markerade rutor visar halter som överstiger PSRV för stadsradhus. 2 av 2

22 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Ramböll Sverige AB Marcus Svensson Dragarbrunnsgatan 78B UPPSALA AR-11-SL Í%R%^ÂÂ"MfCÎ Kundnummer: SL Analysrapport Uppdragsmärkn. Provnummer: Provbeskrivning: Provtagningsplats: NONE Matris: Jord Provet ankom: Utskriftsdatum: Provmärkning: RAM1101 Djup (m) Provtagare Provtagningsdatum 0-1,4 MS 00:00:00 Analys Resultat Enhet Mäto. Metod/ref Benso(antracen 0.51 mg/kg Ts 25% LidMiljö.0A Krysen 0.46 mg/kg Ts 25% LidMiljö.0A Benso(b,k)fluoranten 0.65 mg/kg Ts 25% LidMiljö.0A Benso(pyren 0.35 mg/kg Ts 25% LidMiljö.0A Indeno(1,2,3-cd)pyren 0.20 mg/kg Ts 30% LidMiljö.0A Dibenso(a,h)antracen mg/kg Ts 30% LidMiljö.0A Summa cancerogena PAH 2.2 mg/kg Ts LidMiljö.0A Naftalen < mg/kg Ts 30% LidMiljö.0A Acenaftylen mg/kg Ts 30% LidMiljö.0A Fluoren < mg/kg Ts 30% LidMiljö.0A Acenaften < mg/kg Ts 30% LidMiljö.0A Fenantren 0.15 mg/kg Ts 30% LidMiljö.0A Antracen 0.11 mg/kg Ts 30% LidMiljö.0A Fluoranten 0.67 mg/kg Ts 25% LidMiljö.0A Pyren 0.65 mg/kg Ts 25% LidMiljö.0A Benzo(g,h,i)perylen 0.16 mg/kg Ts 30% LidMiljö.0A Summa övriga PAH 1.9 mg/kg Ts LidMiljö.0A Summa PAH med låg molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med medelhög molekylvikt 1.6 mg/kg Ts LidMiljö.0A Summa PAH med hög molekylvikt 2.4 mg/kg Ts LidMiljö.0A Torrsubstans 90.6 % 5% SS EN Arsenik As 3.3 mg/kg Ts 30% SS / ICP-AES Barium Ba 94 mg/kg Ts 20% SS / ICP-AES Bly Pb 65 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.25 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.5 mg/kg Ts 20% SS / ICP-AES Koppar Cu 130 mg/kg Ts 30% SS / ICP-AES Krom Cr 20 mg/kg Ts 30% SS / ICP-AES insända provet. Sida 1 av 2

23 AR-11-SL Í%R%^ÂÂ"MfCÎ Kvicksilver Hg 0.38 mg/kg Ts 20% SS / ICP-AES Nickel Ni 13 mg/kg Ts 30% SS / ICP-AES Vanadin V 21 mg/kg Ts 35% SS / ICP-AES Zink Zn 250 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB Lidköping, SWEDEN Caroline Karlsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

24 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Ramböll Sverige AB Marcus Svensson Dragarbrunnsgatan 78B UPPSALA AR-11-SL Í%R%^ÂÂ"MucÎ Kundnummer: SL Analysrapport Uppdragsmärkn. Provnummer: Provbeskrivning: Provtagningsplats: NONE Matris: Jord Provet ankom: Utskriftsdatum: Provmärkning: RAM1103 Djup (m) Provtagare 1-1,6 MS Analys Resultat Enhet Mäto. Metod/ref Benso(antracen < mg/kg Ts 30% LidMiljö.0A Krysen < mg/kg Ts 30% LidMiljö.0A Benso(b,k)fluoranten < mg/kg Ts 30% LidMiljö.0A Benso(pyren < mg/kg Ts 30% LidMiljö.0A Indeno(1,2,3-cd)pyren < mg/kg Ts 30% LidMiljö.0A Dibenso(a,h)antracen < mg/kg Ts 30% LidMiljö.0A Summa cancerogena PAH < 0.30 mg/kg Ts LidMiljö.0A Naftalen < mg/kg Ts 30% LidMiljö.0A Acenaftylen < mg/kg Ts 30% LidMiljö.0A Fluoren < mg/kg Ts 30% LidMiljö.0A Acenaften < mg/kg Ts 30% LidMiljö.0A Fenantren < mg/kg Ts 30% LidMiljö.0A Antracen < mg/kg Ts 30% LidMiljö.0A Fluoranten < mg/kg Ts 30% LidMiljö.0A Pyren < mg/kg Ts 30% LidMiljö.0A Benzo(g,h,i)perylen < mg/kg Ts 30% LidMiljö.0A Summa övriga PAH < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med låg molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Torrsubstans 82.3 % 5% SS EN Arsenik As < 2.2 mg/kg Ts 30% SS / ICP-AES Barium Ba 38 mg/kg Ts 20% SS / ICP-AES Bly Pb 11 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.22 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.9 mg/kg Ts 20% SS / ICP-AES Koppar Cu 18 mg/kg Ts 30% SS / ICP-AES Krom Cr 23 mg/kg Ts 30% SS / ICP-AES insända provet. Sida 1 av 2

25 AR-11-SL Í%R%^ÂÂ"MucÎ Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 10 mg/kg Ts 30% SS / ICP-AES Vanadin V 25 mg/kg Ts 35% SS / ICP-AES Zink Zn 41 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB Lidköping, SWEDEN Caroline Karlsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

26 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Ramböll Sverige AB Marcus Svensson Dragarbrunnsgatan 78B UPPSALA AR-11-SL Í%R%^ÂÂ"MtZÎ Kundnummer: SL Analysrapport Uppdragsmärkn. Provnummer: Provbeskrivning: Provtagningsplats: NONE Matris: Jord Provet ankom: Utskriftsdatum: Provmärkning: RAM1112 Djup (m) Provtagare 0-0,9 MS Analys Resultat Enhet Mäto. Metod/ref Benso(antracen mg/kg Ts 30% LidMiljö.0A Krysen mg/kg Ts 30% LidMiljö.0A Benso(b,k)fluoranten mg/kg Ts 30% LidMiljö.0A Benso(pyren < mg/kg Ts 30% LidMiljö.0A Indeno(1,2,3-cd)pyren < mg/kg Ts 30% LidMiljö.0A Dibenso(a,h)antracen < mg/kg Ts 30% LidMiljö.0A Summa cancerogena PAH < 0.30 mg/kg Ts LidMiljö.0A Naftalen < mg/kg Ts 30% LidMiljö.0A Acenaftylen < mg/kg Ts 30% LidMiljö.0A Fluoren < mg/kg Ts 30% LidMiljö.0A Acenaften < mg/kg Ts 30% LidMiljö.0A Fenantren mg/kg Ts 30% LidMiljö.0A Antracen < mg/kg Ts 30% LidMiljö.0A Fluoranten mg/kg Ts 30% LidMiljö.0A Pyren mg/kg Ts 30% LidMiljö.0A Benzo(g,h,i)perylen < mg/kg Ts 30% LidMiljö.0A Summa övriga PAH < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med låg molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Torrsubstans 94.4 % 5% SS EN Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 24 mg/kg Ts 20% SS / ICP-AES Bly Pb 5.7 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.4 mg/kg Ts 20% SS / ICP-AES Koppar Cu 14 mg/kg Ts 30% SS / ICP-AES Krom Cr 15 mg/kg Ts 30% SS / ICP-AES insända provet. Sida 1 av 2

27 AR-11-SL Í%R%^ÂÂ"MtZÎ Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 7.1 mg/kg Ts 30% SS / ICP-AES Vanadin V 12 mg/kg Ts 35% SS / ICP-AES Zink Zn 34 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB Lidköping, SWEDEN Caroline Karlsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

28 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Ramböll Sverige AB Marcus Svensson Dragarbrunnsgatan 78B UPPSALA AR-11-SL Í%R%^ÂÂ"MsQÎ Kundnummer: SL Analysrapport Uppdragsmärkn. Provnummer: Provbeskrivning: Provtagningsplats: NONE Matris: Jord Provet ankom: Utskriftsdatum: Provmärkning: RAM1111 Djup (m) Provtagare 0-0,9 MS Analys Resultat Enhet Mäto. Metod/ref Benso(antracen 0.24 mg/kg Ts 30% LidMiljö.0A Krysen 0.25 mg/kg Ts 30% LidMiljö.0A Benso(b,k)fluoranten 0.34 mg/kg Ts 25% LidMiljö.0A Benso(pyren 0.18 mg/kg Ts 30% LidMiljö.0A Indeno(1,2,3-cd)pyren 0.12 mg/kg Ts 30% LidMiljö.0A Dibenso(a,h)antracen mg/kg Ts 30% LidMiljö.0A Summa cancerogena PAH 1.2 mg/kg Ts LidMiljö.0A Naftalen < mg/kg Ts 30% LidMiljö.0A Acenaftylen mg/kg Ts 30% LidMiljö.0A Fluoren < mg/kg Ts 30% LidMiljö.0A Acenaften < mg/kg Ts 30% LidMiljö.0A Fenantren mg/kg Ts 30% LidMiljö.0A Antracen mg/kg Ts 30% LidMiljö.0A Fluoranten 0.50 mg/kg Ts 25% LidMiljö.0A Pyren 0.52 mg/kg Ts 25% LidMiljö.0A Benzo(g,h,i)perylen 0.11 mg/kg Ts 30% LidMiljö.0A Summa övriga PAH 1.3 mg/kg Ts LidMiljö.0A Summa PAH med låg molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med medelhög molekylvikt 1.2 mg/kg Ts LidMiljö.0A Summa PAH med hög molekylvikt 1.3 mg/kg Ts LidMiljö.0A Torrsubstans 94.6 % 5% SS EN Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 30 mg/kg Ts 20% SS / ICP-AES Bly Pb 4.5 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.4 mg/kg Ts 20% SS / ICP-AES Koppar Cu 17 mg/kg Ts 30% SS / ICP-AES Krom Cr 20 mg/kg Ts 30% SS / ICP-AES insända provet. Sida 1 av 2

29 AR-11-SL Í%R%^ÂÂ"MsQÎ Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 6.7 mg/kg Ts 30% SS / ICP-AES Vanadin V 13 mg/kg Ts 35% SS / ICP-AES Zink Zn 27 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB Lidköping, SWEDEN Caroline Karlsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

30 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Ramböll Sverige AB Marcus Svensson Dragarbrunnsgatan 78B UPPSALA AR-11-SL Í%R%^ÂÂ"MrHÎ Kundnummer: SL Analysrapport Uppdragsmärkn. Provnummer: Provbeskrivning: Provtagningsplats: NONE Matris: Jord Provet ankom: Utskriftsdatum: Provmärkning: RAM1110 Djup (m) Provtagare Analys Resultat Enhet Mäto. Metod/ref Benso(antracen 0.63 mg/kg Ts 25% LidMiljö.0A Krysen 0.60 mg/kg Ts 25% LidMiljö.0A Benso(b,k)fluoranten 0.74 mg/kg Ts 25% LidMiljö.0A Benso(pyren 0.37 mg/kg Ts 25% LidMiljö.0A Indeno(1,2,3-cd)pyren 0.21 mg/kg Ts 30% LidMiljö.0A Dibenso(a,h)antracen mg/kg Ts 30% LidMiljö.0A Summa cancerogena PAH 2.7 mg/kg Ts LidMiljö.0A Naftalen 0.26 mg/kg Ts 30% LidMiljö.0A Acenaftylen 0.55 mg/kg Ts 25% LidMiljö.0A Fluoren 0.55 mg/kg Ts 25% LidMiljö.0A Acenaften mg/kg Ts 30% LidMiljö.0A Fenantren 1.8 mg/kg Ts 25% LidMiljö.0A Antracen 0.53 mg/kg Ts 25% LidMiljö.0A Fluoranten 1.3 mg/kg Ts 25% LidMiljö.0A Pyren 0.92 mg/kg Ts 25% LidMiljö.0A Benzo(g,h,i)perylen 0.18 mg/kg Ts 30% LidMiljö.0A Summa övriga PAH 6.2 mg/kg Ts LidMiljö.0A Summa PAH med låg molekylvikt 0.89 mg/kg Ts LidMiljö.0A Summa PAH med medelhög molekylvikt 5.1 mg/kg Ts LidMiljö.0A Summa PAH med hög molekylvikt 2.8 mg/kg Ts LidMiljö.0A Torrsubstans 96.9 % 5% SS EN Arsenik As < 1.9 mg/kg Ts 30% SS / ICP-AES Barium Ba 27 mg/kg Ts 20% SS / ICP-AES Bly Pb 5.9 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.19 mg/kg Ts 30% SS / ICP-AES Kobolt Co 4.3 mg/kg Ts 20% SS / ICP-AES Koppar Cu 16 mg/kg Ts 30% SS / ICP-AES Krom Cr 17 mg/kg Ts 30% SS / ICP-AES 0-1 MS insända provet. Sida 1 av 2

31 AR-11-SL Í%R%^ÂÂ"MrHÎ Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 8.7 mg/kg Ts 30% SS / ICP-AES Vanadin V 15 mg/kg Ts 35% SS / ICP-AES Zink Zn 38 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB Lidköping, SWEDEN Caroline Karlsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

32 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Ramböll Sverige AB Marcus Svensson Dragarbrunnsgatan 78B UPPSALA AR-11-SL Í%R%^ÂÂ"Mq?Î Kundnummer: SL Analysrapport Uppdragsmärkn. Provnummer: Provbeskrivning: Provtagningsplats: NONE Matris: Jord Provet ankom: Utskriftsdatum: Provmärkning: RAM1109 Djup (m) Provtagare 0,7-1,5 MS Analys Resultat Enhet Mäto. Metod/ref Benso(antracen mg/kg Ts 30% LidMiljö.0A Krysen mg/kg Ts 30% LidMiljö.0A Benso(b,k)fluoranten 0.10 mg/kg Ts 30% LidMiljö.0A Benso(pyren mg/kg Ts 30% LidMiljö.0A Indeno(1,2,3-cd)pyren < mg/kg Ts 30% LidMiljö.0A Dibenso(a,h)antracen < mg/kg Ts 30% LidMiljö.0A Summa cancerogena PAH 0.34 mg/kg Ts LidMiljö.0A Naftalen < mg/kg Ts 30% LidMiljö.0A Acenaftylen mg/kg Ts 30% LidMiljö.0A Fluoren mg/kg Ts 30% LidMiljö.0A Acenaften < mg/kg Ts 30% LidMiljö.0A Fenantren 0.18 mg/kg Ts 30% LidMiljö.0A Antracen mg/kg Ts 30% LidMiljö.0A Fluoranten 0.17 mg/kg Ts 30% LidMiljö.0A Pyren 0.12 mg/kg Ts 30% LidMiljö.0A Benzo(g,h,i)perylen < mg/kg Ts 30% LidMiljö.0A Summa övriga PAH 0.65 mg/kg Ts LidMiljö.0A Summa PAH med låg molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med medelhög molekylvikt 0.57 mg/kg Ts LidMiljö.0A Summa PAH med hög molekylvikt 0.36 mg/kg Ts LidMiljö.0A Torrsubstans 84.9 % 5% SS EN Arsenik As < 2.2 mg/kg Ts 30% SS / ICP-AES Barium Ba 39 mg/kg Ts 20% SS / ICP-AES Bly Pb 10 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.22 mg/kg Ts 30% SS / ICP-AES Kobolt Co 4.3 mg/kg Ts 20% SS / ICP-AES Koppar Cu 20 mg/kg Ts 30% SS / ICP-AES Krom Cr 21 mg/kg Ts 30% SS / ICP-AES insända provet. Sida 1 av 2

33 AR-11-SL Í%R%^ÂÂ"Mq?Î Kvicksilver Hg 0.18 mg/kg Ts 20% SS / ICP-AES Nickel Ni 11 mg/kg Ts 30% SS / ICP-AES Vanadin V 21 mg/kg Ts 35% SS / ICP-AES Zink Zn 54 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB Lidköping, SWEDEN Caroline Karlsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

34 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Ramböll Sverige AB Marcus Svensson Dragarbrunnsgatan 78B UPPSALA AR-11-SL Í%R%^ÂÂ"Mp6Î Kundnummer: SL Analysrapport Uppdragsmärkn. Provnummer: Provbeskrivning: Provtagningsplats: NONE Matris: Jord Provet ankom: Utskriftsdatum: Provmärkning: RAM1109 Djup (m) Provtagare 0-0,7 MS Analys Resultat Enhet Mäto. Metod/ref Benso(antracen 1.2 mg/kg Ts 25% LidMiljö.0A Krysen 1.2 mg/kg Ts 25% LidMiljö.0A Benso(b,k)fluoranten 1.4 mg/kg Ts 25% LidMiljö.0A Benso(pyren 0.71 mg/kg Ts 25% LidMiljö.0A Indeno(1,2,3-cd)pyren 0.40 mg/kg Ts 25% LidMiljö.0A Dibenso(a,h)antracen 0.13 mg/kg Ts 30% LidMiljö.0A Summa cancerogena PAH 5.1 mg/kg Ts LidMiljö.0A Naftalen 0.71 mg/kg Ts 25% LidMiljö.0A Acenaftylen 0.78 mg/kg Ts 25% LidMiljö.0A Fluoren 0.99 mg/kg Ts 25% LidMiljö.0A Acenaften mg/kg Ts 30% LidMiljö.0A Fenantren 3.5 mg/kg Ts 25% LidMiljö.0A Antracen 0.96 mg/kg Ts 25% LidMiljö.0A Fluoranten 2.4 mg/kg Ts 25% LidMiljö.0A Pyren 1.8 mg/kg Ts 25% LidMiljö.0A Benzo(g,h,i)perylen 0.35 mg/kg Ts 25% LidMiljö.0A Summa övriga PAH 12 mg/kg Ts LidMiljö.0A Summa PAH med låg molekylvikt 1.6 mg/kg Ts LidMiljö.0A Summa PAH med medelhög molekylvikt 9.7 mg/kg Ts LidMiljö.0A Summa PAH med hög molekylvikt 5.4 mg/kg Ts LidMiljö.0A Torrsubstans 96.6 % 5% SS EN Arsenik As < 1.9 mg/kg Ts 30% SS / ICP-AES Barium Ba 29 mg/kg Ts 20% SS / ICP-AES Bly Pb 5.3 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.62 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.6 mg/kg Ts 20% SS / ICP-AES Koppar Cu 18 mg/kg Ts 30% SS / ICP-AES Krom Cr 32 mg/kg Ts 30% SS / ICP-AES insända provet. Sida 1 av 2

35 AR-11-SL Í%R%^ÂÂ"Mp6Î Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 8.5 mg/kg Ts 30% SS / ICP-AES Vanadin V 15 mg/kg Ts 35% SS / ICP-AES Zink Zn 30 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB Lidköping, SWEDEN Caroline Karlsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

36 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Ramböll Sverige AB Marcus Svensson Dragarbrunnsgatan 78B UPPSALA AR-11-SL Í%R%^ÂÂ"Mo-Î Kundnummer: SL Analysrapport Uppdragsmärkn. Provnummer: Provbeskrivning: Provtagningsplats: NONE Matris: Jord Provet ankom: Utskriftsdatum: Provmärkning: RAM1108 Djup (m) Provtagare Analys Resultat Enhet Mäto. Metod/ref Benso(antracen < mg/kg Ts 30% LidMiljö.0A Krysen < mg/kg Ts 30% LidMiljö.0A Benso(b,k)fluoranten < mg/kg Ts 30% LidMiljö.0A Benso(pyren < mg/kg Ts 30% LidMiljö.0A Indeno(1,2,3-cd)pyren < mg/kg Ts 30% LidMiljö.0A Dibenso(a,h)antracen < mg/kg Ts 30% LidMiljö.0A Summa cancerogena PAH < 0.30 mg/kg Ts LidMiljö.0A Naftalen < mg/kg Ts 30% LidMiljö.0A Acenaftylen < mg/kg Ts 30% LidMiljö.0A Fluoren < mg/kg Ts 30% LidMiljö.0A Acenaften < mg/kg Ts 30% LidMiljö.0A Fenantren < mg/kg Ts 30% LidMiljö.0A Antracen < mg/kg Ts 30% LidMiljö.0A Fluoranten < mg/kg Ts 30% LidMiljö.0A Pyren < mg/kg Ts 30% LidMiljö.0A Benzo(g,h,i)perylen < mg/kg Ts 30% LidMiljö.0A Summa övriga PAH < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med låg molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Torrsubstans 93.7 % 5% SS EN Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 21 mg/kg Ts 20% SS / ICP-AES Bly Pb 4.6 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.1 mg/kg Ts 20% SS / ICP-AES Koppar Cu 11 mg/kg Ts 30% SS / ICP-AES Krom Cr 13 mg/kg Ts 30% SS / ICP-AES 0-1 MS insända provet. Sida 1 av 2
