MILJÖTEKNISK MARKUNDERSÖKNING VÄSBY ENTRÉ

Transkript

1 MILJÖTEKNISK MARKUNDERSÖKNING VÄSBY ENTRÉ SLUTRAPPORT 19 FEBRUARI 2013

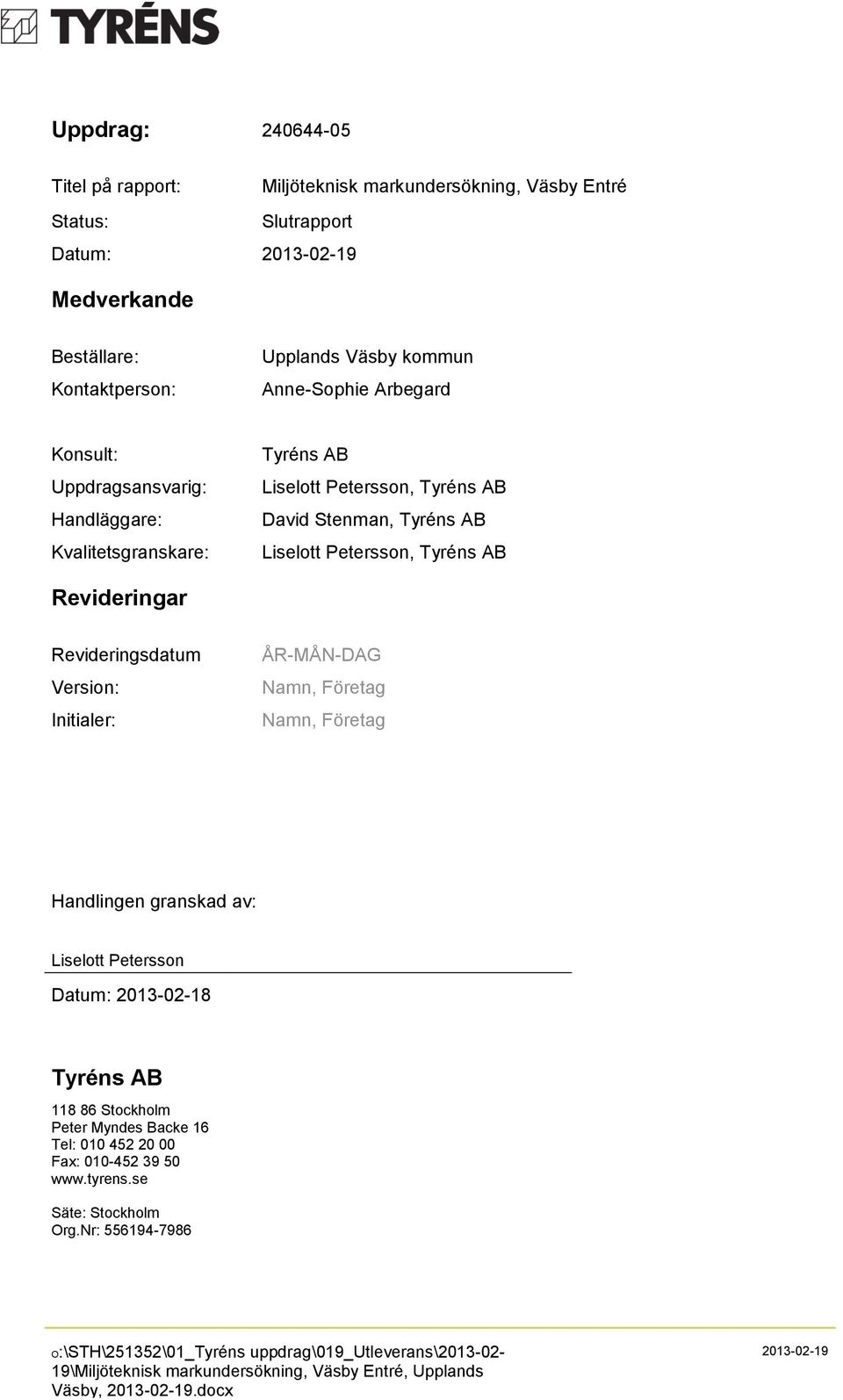

2 Uppdrag: Titel på rapport: Miljöteknisk markundersökning, Väsby Entré Status: Slutrapport Datum: Medverkande Beställare: Kontaktperson: Upplands Väsby kommun Anne-Sophie Arbegard Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Liselott Petersson, Tyréns AB David Stenman, Tyréns AB Liselott Petersson, Tyréns AB Revideringar Revideringsdatum Version: Initialer: ÅR-MÅN-DAG Namn, Företag Namn, Företag Handlingen granskad av: Liselott Petersson Datum: Tyréns AB Stockholm Peter Myndes Backe 16 Tel: Fax: Säte: Stockholm Org.Nr: O:\STH\251352\01_Tyréns uppdrag\019_utleverans\ \Miljöteknisk markundersökning, Väsby Entré, Upplands Väsby, docx

3 Sammanfattning Tyréns AB har fått i uppdrag av Upplands Väsby kommun att genomföra en miljöteknisk markundersökning för Väsby Entré i Upplands Väsby kommun. Syftet med uppdraget är att få en bild av föroreningssituationen i mark och ytligt grundvatten inför utvecklingen av Upplands Väsbys stationsområde samt att få en översiktlig uppskattning på vilka kostnader förorenade områden kan medföra. Provtagning av jord har utförts i totalt 20 punkter med provtagningsskruv monterad på borrbandvagn den december 2012 av fältgeotekniker Bo Åberg, Tyréns. Två grundvattenrör har installerats i det ytliga grundvattenmagasinet av fältgeotekniker Bo Åberg, Tyréns. Grundvattenprov har tagits i dessa och i två redan befintliga rör (undre grundvattenmagasinet) och av miljöingenjör David Stenman. I den norra delen, där det tidigare konstaterats förekomma höga halter av främst metaller men även något förhöjda halter av PAH, har även vid denna undersökning, ibland höga, halter påträffats. Det är sannolikt det fyllnadsmaterial som återfyllts med som ger upphov till de höga halterna. Inför exploatering av området bör massor som innehåller halter högre än haltgräns för farligt avfall åtgärdas. Då höga halter av bly som kan påverka hälsa finns i ytliga jordlager vid T7 och Bjerkings undersökningspunkt 1 finns även ett åtgärdsbehov inom området oavsett om det exploateras eller inte. Omfattningen av övriga åtgärder beror av kommande markanvändning och bör beslutas om i samråd med tillsynsmyndighet. Vid schakt skall en schaktkontroll av fyllnadsmassorna från det område där en lertäkt tidigare legat genomföras. Provtagning kan utföras innan entreprenadstart eller under utförandeskede beroende på hur entreprenörens arbete planeras. Prov på fyllnadsmassor samt avslutande schaktbottenprover eller motsvarande skall tas och analyseras med avseende på metaller och PAH. Genom att tidigt ha en god kommunikation med tillsynsmyndighet ökar möjligheterna för ett miljömässigt gott utfört arbete. I det ytliga grundvattenmagasinet i den norra delen har inte några halter över laboratoriets rapporteringsgräns uppmätts. De förhöjda metall- och PAH-halterna som uppmätts i jorden bedöms därför ej utgöra någon spridningsrisk till omgivningen eller Väsbyån. Höga halter av alifater, aromater, ftalater och zink har uppmätts i grundvattenprov från det djupare grundvattenmagasinet i den norra delen av området vid tennisbanorna men bedöms ej härstamma från verksamheter i närområdet. För att säkerställa att förorenat grundvatten från GV03 ej förorenar Väsbyån föreslås att undersökningen kompletteras med två till tre grundvattenrör för vidare analys. Då förorenade massor har påträffats på fastigheten skall denna rapport delges tillsynsmyndigheten enligt Miljöbalkens regler om upplysningsplikt (10 kap 11 Miljöbalken). Uppskattad kostnad för mottagning, schakt och transport (kr) avseende föroreningar som påträffats i planområdets norra del. Uppdrag: Väsby Entré Beställare: Upplands Väsby kommun O:\STH\251352\01_Tyréns uppdrag\019_utleverans\ \miljöteknisk markundersökning, Väsby Entré, Upplands Väsby, docx 3(14)

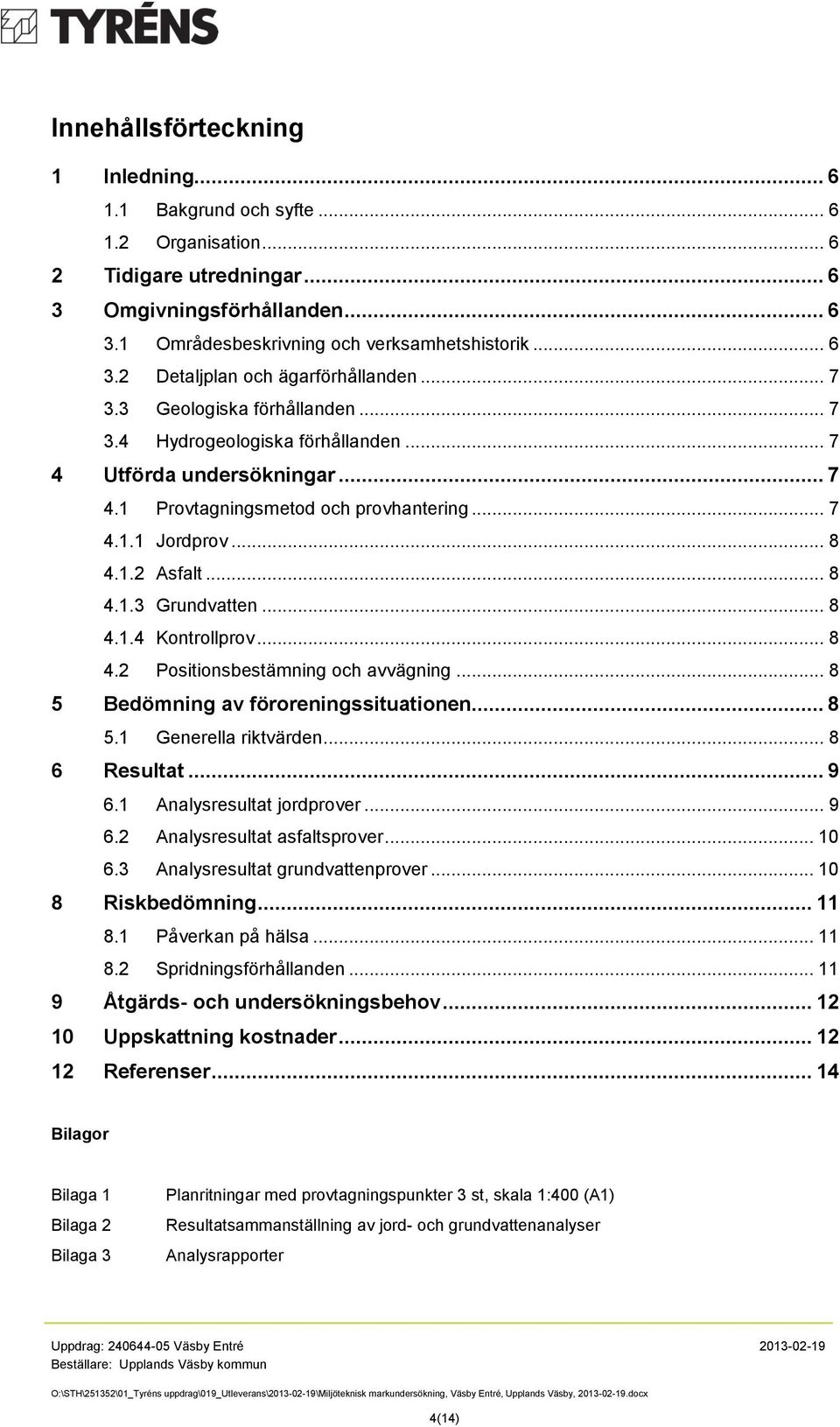

4 Innehållsförteckning 1 Inledning Bakgrund och syfte Organisation Tidigare utredningar Omgivningsförhållanden Områdesbeskrivning och verksamhetshistorik Detaljplan och ägarförhållanden Geologiska förhållanden Hydrogeologiska förhållanden Utförda undersökningar Provtagningsmetod och provhantering Jordprov Asfalt Grundvatten Kontrollprov Positionsbestämning och avvägning Bedömning av föroreningssituationen Generella riktvärden Resultat Analysresultat jordprover Analysresultat asfaltsprover Analysresultat grundvattenprover Riskbedömning Påverkan på hälsa Spridningsförhållanden Åtgärds- och undersökningsbehov Uppskattning kostnader Referenser Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Planritningar med provtagningspunkter 3 st, skala 1:400 (A1) Resultatsammanställning av jord- och grundvattenanalyser Analysrapporter Uppdrag: Väsby Entré Beställare: Upplands Väsby kommun O:\STH\251352\01_Tyréns uppdrag\019_utleverans\ \miljöteknisk markundersökning, Väsby Entré, Upplands Väsby, docx 4(14)

5 Uppdrag: Väsby Entré Beställare: Upplands Väsby kommun O:\STH\251352\01_Tyréns uppdrag\019_utleverans\ \miljöteknisk markundersökning, Väsby Entré, Upplands Väsby, docx 5(14)

6 1 Inledning 1.1 Bakgrund och syfte Tyréns AB har fått i uppdrag av Upplands Väsby kommun att genomföra en miljöteknisk markundersökning för Väsby Entré i Upplands Väsby kommun. Syftet med uppdraget är att få en bild av föroreningssituationen i mark och ytligt grundvatten inför utvecklingen av Upplands Väsbys stationsområde samt att få en översiktlig uppskattning på vilka kostnader förorenade områden kan medföra. 1.2 Organisation Uppdragsansvarig hos Tyréns har Liselott Peterson och David Stenman har varit handläggare. Anne-Sophie Arbergard har varit kontaktperson hos beställaren. 2 Tidigare utredningar J&W utförde 1993 en enklare miljöteknisk provtagning av Vilunda 1:548 vid Bankes bro (GCvägen som går över järnvägen söder om stationsområdet) där en bensinstation tidigare varit verksam. Enligt J&W,1993, var bensinstationen verksam åtminstone så sent som under 50- och 60-talet. Jordprover från två punkter, invid förmodad placering av två nedgrävda cisterner från bensinstationen, visade ej på några höga halter av analyserade ämnen. Bedömningen som gjordes var att inga ytterligare undersökningar avseende markföroreningar var nödvändiga. Även Sandström, Miljö och Säkerhetskonsult, utförde 2006 en miljöteknisk markundersökning, i SPIMFAB:s regi, av Vilunda 1:548 vid Bankes bro. Syftet med undersökningen var att fastställa eventuell förekomst av petroleumföroreningar i mark och grundvatten till följd av den bensinstation som drivits av Caltex Oil/Texaco på fastigheten fram till någon gång på 1970-talet. Området genomsöktes med metalldetektor för att lokalisera två nedgrävda cisterner utan att någon indikation på stora metallföremål i marken kunde detekteras. Samtliga ämnen som analyserades i jord och grundvatten låg under Naturvårdsverkets generella riktvärden för aktuell markanvändning. Fastigheten bedömdes därför inte utgöra någon miljö- eller hälsorisk och sanering bedömdes ej vara nödvändig. Bjerking AB utförde 2011 en översiktlig miljöteknisk provtagning av jord och asfalt inom fastigheterna Vilunda 1:103 m.fl., Upplands Väsby kommun. I 6 av 7 jordprov detekterades metallhalter över de generella riktvärdena för KM och i två borrpunkter var halter högre än FA (farligt avfall) med avseende på zink och koppar. Fyllnadsmaterialet bedömdes ej kunna lämnas kvar vid eventuell byggnation av flerfamiljshus på fastigheterna. 3 Omgivningsförhållanden 3.1 Områdesbeskrivning och verksamhetshistorik Det undersökta området ligger på den östra sidan av Upplands Väsby station mellan järnvägen och Industrivägen. Parallellt med järnvägen rinner Väsbyån i nordlig riktning genom området. Den miljötekniska undersökningen omfattar området mellan tennisföreningen i norr och området strax söder om Bankes bro i söder. I den norra delen av planområdet bedriver en tennisklubb verksamhet vilken omfattar 4 tennisbanor. Marken vid tennisbanorna har tidigare utnyttjats som lertäkt av Väsby Tegelbruk som drivit verksamhet mellan 1904 och Oklart är dock vad lertäkten har återfyllts med för Uppdrag: Väsby Entré Beställare: Upplands Väsby kommun O:\STH\251352\01_Tyréns uppdrag\019_utleverans\ \miljöteknisk markundersökning, Väsby Entré, Upplands Väsby, docx 6(14)

7 material innan tennisbanorna anlades och till vilket djup återfyllnaden finns. En gissning är att den schaktgrop som bildats vid lerbrytningen fyllts igen med diverse restprodukter från industriverksamheter i närområdet. Vilken/vilka typer av föroreningar som potentiellt kan förekomma inom området är dock svårt att uttala sig om. Söder om tennisbanorna ligger idag en parkering. Delar av parkeringen har troligtvis även den tillhört den lertäkt som diskuteras i föregående stycke. Söder om parkeringen utgörs marken av en grönyta där bland annat PRO bedriver verksamhet. I höjd med stationshuset till Upplands Väsby station finns idag en bussvändslinga under vilken Väsbyån rinner i en kulvert. Söder om bussvändslingan ligger Bankes bro vilket är en gång- och cykelbro över järnvägen. I detta område har tidigare en bensinstation varit verksam, som drivits av Caltex Oil/Texaco, fram till någon gång in på 1970-talet, för mer info se Tidigare utredningar. 3.2 Detaljplan och ägarförhållanden Projektet Väsby Entré är inom en förstudiefas. Idag ägs samtlig mark inom undersökningsområdet av Upplands Väsby kommun eller Trafikverket. 3.3 Geologiska förhållanden I norr utgörs marken av fyllnadsmaterial bestående av grusig sand ned till cirka 0,5-1,5 m under markytan vilken underlagras av torrskorpelera. Grönytan söder om tennisbanorna och parkering, där PRO är verksam, utgörs av torrskorpelera. Parkeringen söder om grönytan, utmed Industrivägen, utgörs av ett 5-10 cm tjockt asfaltslager ovan på vägfyllnadsmaterial av grusig sandig karaktär med en mäktighet på 0,5-1,0 m ovanpå torrskorpelera. Bussvändslingan utgörs av ett cm tjockt asfaltslager som underlagras av fyllnadsmaterial med en mäktighet på 1,0-2,0 m ovanpå torrskorpelera. Marken söder om bussvändslingan vid Bankes bro utgörs av 0,5 m fyllnadsmaterial som underlagras av torrskorpelera. 3.4 Hydrogeologiska förhållanden Parallellt med järnvägen rinner Väsbyån i nordlig riktning. Riktningen på det huvudsakliga grundvattenflödet inom undersökt område antas ske mot Väsbyån som utgör den hydrauliska lågpunkten i området. 4 Utförda undersökningar Plankarta (3 delar) omfattande 20 provtagningspunkter för jord med beteckning T1-T20 samt 4 grundvattenrör med beteckningarna TGV1, TGV2, GV03 och 9GW redovisas i bilaga Provtagningsmetod och provhantering Fältundersökningen har utförts enligt Tyréns interna rutiner och följer kvalitetsklass B ( Standard ) enligt SGFs fälthandbok för miljötekniska markundersökningar (Rapport 1:2004). Kvalitetsklassen innebär att krav ställs på dokumentation, rengöring, provtagning och provhantering. Uppdrag: Väsby Entré Beställare: Upplands Väsby kommun O:\STH\251352\01_Tyréns uppdrag\019_utleverans\ \miljöteknisk markundersökning, Väsby Entré, Upplands Väsby, docx 7(14)

8 4.1.1 Jordprov Provtagning av jord har utförts i 20 punkter med provtagningsskruv monterad på borrbandvagn den december 2012 av fältgeotekniker Bo Åberg, Tyréns. I provtagningspunkterna har jordprover tagits i diffusionstät påse. Provtagningsnivåerna har delats in efter materialsammansättning eller färg- och luktindikationer och som mest har en halvmeters jordmäktighet uttagits som samlingsprov. Jordlagerföljder och provtagningsdjup har noterats tillsammans med andra eventuella iakttagelser beträffande färg, lukt och jordens sammansättning i övrigt. Proverna har förvarats mörkt och kallt i fält samt under transport till laboratoriet Asfalt Fältanalys av asfalt har utförts med hjälp av indikatorspray för PAH-asfalt. Metoden innebär att ett torrt asfaltsprov sprayas med en lösningsmedelsbaserad färg. En preliminär bedömning kan därefter göras utifrån färgförändringen hos indikatorsprayen på asfaltsprovet. Antar den från början vita sprayen en mörkare nyans än kaffelatte kan det vara en indikation på att asfalten är så kallad tjärasfalt med hög PAH-halt. Vid misstanke om tjärasfalt skickas asfaltsprov in till laboratorium för kompletterande analys Grundvatten Två grundvattenrör (PEH-rör, 63 mm diameter med en meters filter i botten) har installerats av fältgeotekniker Bo Åberg, Tyréns. Grundvattenrören har säkrats mot inläckage av dag- och ytvatten genom tätning med bentonit runt röret i markytan. Grundvattenprover har uttagits några dagar efter installationen av grundvattenrören då grundvattenytan stabiliserats. Grundvattenproverna har tagits och av miljöingenjör David Stenman, Tyréns, med en bailer efter att omsättning av minst tre rörvolymer vatten i rören genomförts. Proverna har förvarats mörkt och kylda i av laboratoriet anvisade provkärl innan frakt till laboratoriet Kontrollprov Kontrollprov används för att bestämma osäkerheten i provtagning och hantering av prover. Med kontrollprov kan fel upptäckas som beror på felaktig hantering av prover i fält eller för att kontrollera lokala variationer i föroreningshalt, (SGF, 2004). I projektet har ett dubbelprov/omprov tagits (T7 0,5-1,2) i syfte att undersöka föroreningsspridningen inom ett och samma prov. 4.2 Positionsbestämning och avvägning Samtliga provtagningspunkter samt överkant på installerade grundvattenrör har mäts in med GPS, förutom provpunkterna T13, T14, T15 och T16 som har flyttats från inmätt läge med måttband. Grundvattenytans nivå har mäts med lod till överkant rör. Inmätning har skett i höjdsystemet RH00 samt i plan med SWEREF Bedömning av föroreningssituationen 5.1 Generella riktvärden Riktvärden är hjälpmedel för utvärdering av förorenade områden och indikerar föroreningsnivåer som inte innebär oacceptabla risker för människor och miljö. För markföroreningar har Naturvårdsverket tagit fram generella riktvärden för två typer av markanvändning, Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM), Uppdrag: Väsby Entré Beställare: Upplands Väsby kommun O:\STH\251352\01_Tyréns uppdrag\019_utleverans\ \miljöteknisk markundersökning, Väsby Entré, Upplands Väsby, docx 8(14)

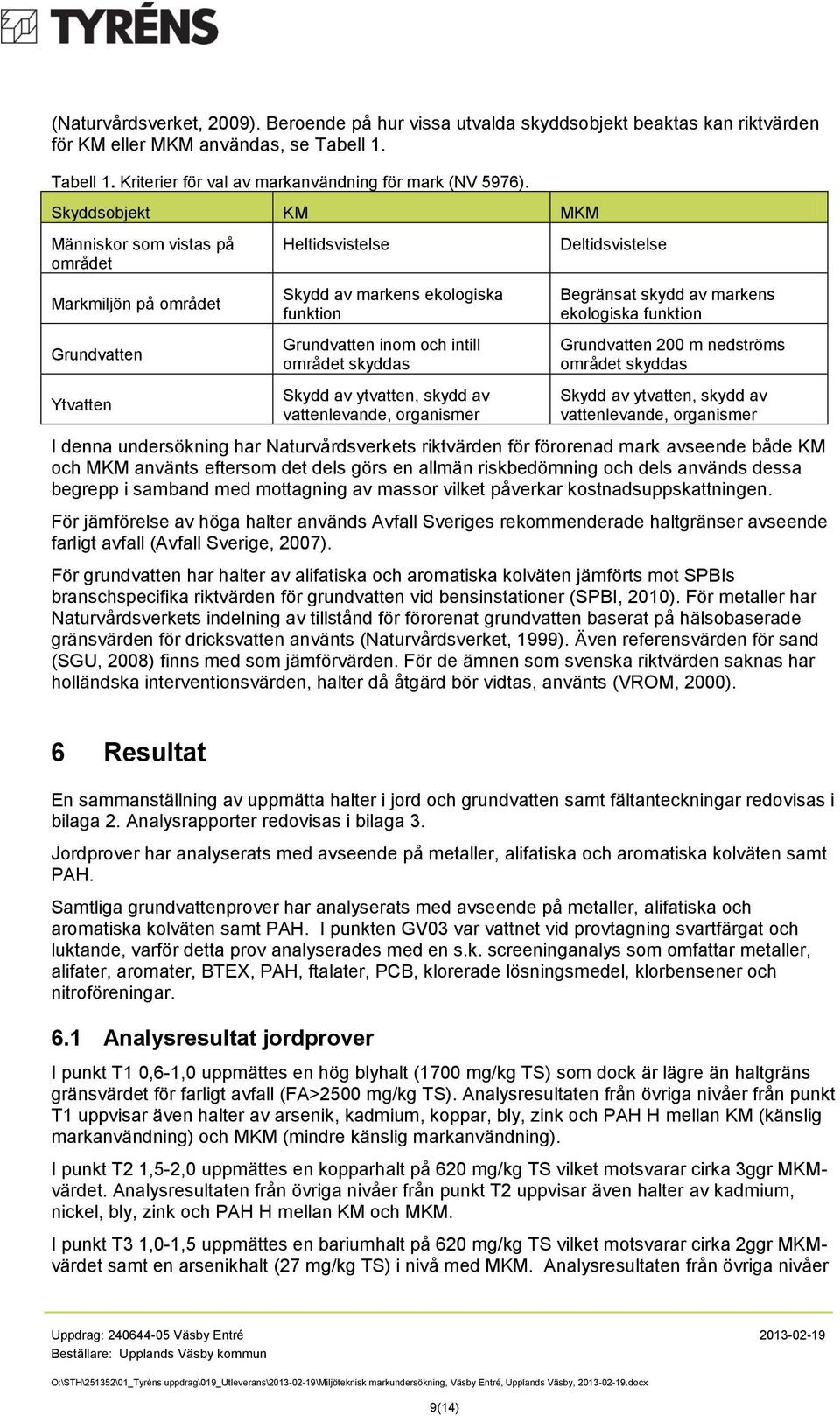

9 (Naturvårdsverket, 2009). Beroende på hur vissa utvalda skyddsobjekt beaktas kan riktvärden för KM eller MKM användas, se Tabell 1. Tabell 1. Kriterier för val av markanvändning för mark (NV 5976). Skyddsobjekt KM MKM Människor som vistas på området Heltidsvistelse Deltidsvistelse Markmiljön på området Grundvatten Ytvatten Skydd av markens ekologiska funktion Grundvatten inom och intill området skyddas Skydd av ytvatten, skydd av vattenlevande, organismer Begränsat skydd av markens ekologiska funktion Grundvatten 200 m nedströms området skyddas Skydd av ytvatten, skydd av vattenlevande, organismer I denna undersökning har Naturvårdsverkets riktvärden för förorenad mark avseende både KM och MKM använts eftersom det dels görs en allmän riskbedömning och dels används dessa begrepp i samband med mottagning av massor vilket påverkar kostnadsuppskattningen. För jämförelse av höga halter används Avfall Sveriges rekommenderade haltgränser avseende farligt avfall (Avfall Sverige, 2007). För grundvatten har halter av alifatiska och aromatiska kolväten jämförts mot SPBIs branschspecifika riktvärden för grundvatten vid bensinstationer (SPBI, 2010). För metaller har Naturvårdsverkets indelning av tillstånd för förorenat grundvatten baserat på hälsobaserade gränsvärden för dricksvatten använts (Naturvårdsverket, 1999). Även referensvärden för sand (SGU, 2008) finns med som jämförvärden. För de ämnen som svenska riktvärden saknas har holländska interventionsvärden, halter då åtgärd bör vidtas, använts (VROM, 2000). 6 Resultat En sammanställning av uppmätta halter i jord och grundvatten samt fältanteckningar redovisas i bilaga 2. Analysrapporter redovisas i bilaga 3. Jordprover har analyserats med avseende på metaller, alifatiska och aromatiska kolväten samt PAH. Samtliga grundvattenprover har analyserats med avseende på metaller, alifatiska och aromatiska kolväten samt PAH. I punkten GV03 var vattnet vid provtagning svartfärgat och luktande, varför detta prov analyserades med en s.k. screeninganalys som omfattar metaller, alifater, aromater, BTEX, PAH, ftalater, PCB, klorerade lösningsmedel, klorbensener och nitroföreningar. 6.1 Analysresultat jordprover I punkt T1 0,6-1,0 uppmättes en hög blyhalt (1700 mg/kg TS) som dock är lägre än haltgräns gränsvärdet för farligt avfall (FA>2500 mg/kg TS). Analysresultaten från övriga nivåer från punkt T1 uppvisar även halter av arsenik, kadmium, koppar, bly, zink och PAH H mellan KM (känslig markanvändning) och MKM (mindre känslig markanvändning). I punkt T2 1,5-2,0 uppmättes en kopparhalt på 620 mg/kg TS vilket motsvarar cirka 3ggr MKMvärdet. Analysresultaten från övriga nivåer från punkt T2 uppvisar även halter av kadmium, nickel, bly, zink och PAH H mellan KM och MKM. I punkt T3 1,0-1,5 uppmättes en bariumhalt på 620 mg/kg TS vilket motsvarar cirka 2ggr MKMvärdet samt en arsenikhalt (27 mg/kg TS) i nivå med MKM. Analysresultaten från övriga nivåer Uppdrag: Väsby Entré Beställare: Upplands Väsby kommun O:\STH\251352\01_Tyréns uppdrag\019_utleverans\ \miljöteknisk markundersökning, Väsby Entré, Upplands Väsby, docx 9(14)

10 från punkt T3 uppvisar även halter av barium, kadmium, bly, zink och PAH H mellan KM och MKM. I punkt T7 uppmättes koppar, bly och zink i halter över FA samt barium i halter vilket motsvarar cirka 2ggr MKM-värdet samt en arsenikhalt (27 mg/kg TS) i nivå med MKM. Analysresultat från övriga nivåer från punkt T3 uppvisar även halter av barium, kadmium, bly, zink och PAH H mellan KM och MKM. I punkt T9 uppmättes halter av barium, kadmium, kobolt, nickel, bly och zink mellan KM och MKM. I punkt T17 0-0,5 uppmättes en nickel- och en blyhalt mellan KM och MKM. I punkt T20 påträffades koppar och zink i halter som är 2 ggr MKM, men lägre än haltgränser för farligt avfall. Bly och zink påträffas i halter som är strax högre än MKM, medan halter av kadmium och PAH M och H är mellan KM och MKM. I övriga punkter ligger de analyserade ämneshalterna under riktvärdena för KM. 6.2 Analysresultat asfaltsprover Fältanalys med asfaltspray av asfaltsprover från punkt T11 (parkering invid Industrivägen) och T15 (bussvändsling uppvisar ej några indikationer på att vara så kallad tjärasfalt. 6.3 Analysresultat grundvattenprover Samtliga analyserade ämneshalter i grundvattenprov tagna från ytligt grundvatten (TGV1 och TGV2) underskrider rikt- och gränsvärden som används för jämförelse. För djup på grundvattenrör se tabell 2. I grundvattenprov från cirka 12 m under markytan, i tidigare installerat observationsrör (GV03), uppmättes höga halter av alifater och aromater. Även halten av ftalater är högre än det holländska riktvärdet för när åtgärdsbehov bedöms finnas. I grundvattenprov från 11 m under markytan, i tidigare installerat observationsrör (9GW), uppmättes en förhöjd zinkhalt, dock under det holländska interventionsvärdet för saneringsbehov. Tabell 2 Tabell med nivådata avseende grundvattenrör, angivet i meter, rök=rör överkant. TGV1 TGV2 GV03 9GW Rör överkant (rök) [m över markyta] 0,5 0,3 0,5 1 Grundvattenyta [från rök] 1,78 2,15 1,77 2,31 Botten grundvattenrör [från rök] 3,04 3,05 13,06 11,85 Uppdrag: Väsby Entré Beställare: Upplands Väsby kommun O:\STH\251352\01_Tyréns uppdrag\019_utleverans\ \miljöteknisk markundersökning, Väsby Entré, Upplands Väsby, docx 10(14)

11 8 Riskbedömning Fyllnadsmassor som härstammar från den igenfyllda lertäkten, ytan kring tennisbanorna och parkering söder om tennisbanorna i den norra delen av undersökningsområdet, bedöms utgöra en hälsorisk vid eventuell exploatering i området. 8.1 Påverkan på hälsa I flera punkter har höga halter av koppar, zink och bly påträffats i höga halter i ytliga lager. Koppar och zink, och även barium, är främst styrande för markorganismer och påverkar inte hälsa förrän i mycket höga halter (många gånger högre än haltgränser för farligt avfall). Bly kan dock genom intag av jord ha en negativ påverkan på hälsa. Så snart det finns ett skyddande lager av jord uteblir dock risken för att någon av misstag får i sig jord. Även arsenik har påträffats i punkten T3 på 1-1,5 meters djup i halter som är högre än MKM, men utgör inte på det djupet någon risk för påverkan på hälsa. Halten är även lägre än den akuttoxiska halten som beräknats med de antaganden som görs i Naturvårdsverkets riktvärdesmodell, 100 mg/kg (Naturvårdsverket, 2009b). Inga akuttoxiska ämnen (arsenik, cyanid) har påträffats i ytliga markprover. Inom vissa områden har enstaka förhöjda halter av PAH M påträffats vilka kan medföra negativ effekt på inomhusmiljö. Vid bedömning av inomhusmiljö är det dock mer relevant att se till medelhalter över ett område än enstaka halter. Då medelhalten för det norra området studeras är halten av PAH M (3,2 mg/kg TS) i nivå med det generella riktvärdet för KM. Då åtgärder i form av schakt kommer att behöva utföras till följd av höga halter metaller (halter >FA) kommer samtidigt mängden massor med förhöjda halter av PAH M att minska. En ny riskbedömning kommer därför att behövas avseende PAH M när planer över markanvändning och nivå på åtgärdskrav har satt sig. Halter av PAH H och kadmium inom det norra området är moderat förhöjda (generellt mellan KM och MKM). Spridningsvägen för PAH H och kadmium, och även kobolt, avseende hälsa är intag av växter. Vid bedömning avseende risker knutna till hälsa behöver hänsyn tas till geografisk spridning av påträffade halter, likaväl som sannolikheten att växter etableras just i ett område med högre halter. Även för dessa ämnen beror behovet av åtgärder av kommande markanvändning då omfattningen av intag av växter, och odling, skiljer sig åt mellan rekreationsområden, flerbostadshus eller villaområden. Generellt gäller att schakt inom området skall ske med aktsamhet. Massor som grävs upp skall avlägsnas från platsen. 8.2 Spridningsförhållanden De höga halterna av alifater, aromater, ftalater och zink som uppmättes i grundvattenprov från den norra delen av området vid tennisbanorna (GV3) är från djupare jordlager och bedöms ej härstamma från verksamheter i närområdet. Detta eftersom marken i området består av flera, ibland tjocka, svårgenomträngliga, lerlager med inslag av sand däremellan, som underlagrar fyllnadsmassorna och motverkar att potentiella utsläpp vid ytan tränger ned till djupare jordlager. Ytliga och spridningsbenägna punktutsläpp transporteras med stor sannolikhet med det ytliga grundvattnet till Väsbyån. Då inga halter över rapporteringsgränsen har uppmätts i grundvattenprover tagna från det ytliga grundvattnet, bedöms de förhöjda metall- och PAH-halterna som uppmätts i jorden ej utgöra någon spridningsrisk. Fyllnadsmassorna har utsatts för lakning genom infiltration av regnvatten under många år. Potentiellt lakbara ämnen har förmodligen redan lakats ur och transporterats bort för länge sedan. Om fyllnadsmassorna ej utsätts för yttre påverkan, schakt eller dylikt, bedöms spridningsrisken som liten. Uppdrag: Väsby Entré Beställare: Upplands Väsby kommun O:\STH\251352\01_Tyréns uppdrag\019_utleverans\ \miljöteknisk markundersökning, Väsby Entré, Upplands Väsby, docx 11(14)

12 9 Åtgärds- och undersökningsbehov För att säkerställa att förorenat grundvatten från GV03 ej förorenar Väsbyån föreslås att tre grundvattenrör installeras (ett i ytligt grundvatten och två i grundvatten från friktionsjord i djupare jordlager) mellan GV03 och Väsbyån. Grundvattenproverna analyseras med avseende på alifater, aromater, ftalater och PAH. Massor med halter med mycket höga halter (högre än haltgränser för farligt avfall) bör avlägsnas från platsen i samband med kommande exploatering oberoende av vilken markanvändning det kommer att bli. Omfattningen av åtgärder beror av kommande markanvändning och bör beslutas om i samråd med tillsynsmyndighet. Vid schakt skall en schaktkontroll av fyllnadsmassorna från det område där en lertäkt tidigare legat genomföras. Provtagning kan utföras innan entreprenadstart eller under utförandeskede beroende på hur entreprenörens arbete planeras. Prov på fyllnadsmassor samt avslutande schaktbottenprover eller motsvarande skall tas och analyseras med avseende på metaller och PAH. Genom att tidigt ha en kommunikation med tillsynsmyndighet ökar möjligheterna för ett miljömässigt gott utfört arbete. Då höga halter av bly som kan påverka hälsa finns i ytliga jordlager vid T7 och Bjerkings undersökningspunkt 1 finns ett åtgärdsbehov inom området oavsett om det exploateras eller inte. Då förorenade massor har påträffats skall denna rapport delges tillsynsmyndigheten enligt Miljöbalkens regler om upplysningsplikt (10 kap 11 Miljöbalken). All hantering av förorenade massor är anmälningspliktig verksamhet. Enligt 28 förordningen om miljöfarlig verksamhet och hälsoskydd (SFS 1998:899) skall en anmälan om avhjälpande åtgärder lämnas in till och godkännas av tillsynsmyndigheten innan en eventuell sanering påbörjas. Tillsynsmyndigheten har rätt till 6 veckors handläggningstid för detta. 10 Uppskattning kostnader En översiktlig kostnadsuppskattning har utförts avseende omhändertagande av förorenade massor inom undersökningsområdet. Det är endast i den norra delen av undersökningsområdet, kring tennisbanorna, som behov av åtgärder finns. Den geografiska avgränsningen har gjorts enligt: De svagt förhöjda halterna av metaller som påträffats i punkterna T9 och T10 anses inte utgöra någon risk för människors hälsa eller miljö, varpå en gräns för kostnadsuppskattningen åt söder har lagts längs Väsbyleden. De två punkter som provtagits norr om Tegelvägen har inte uppvisat några halter som är högre än de generella riktvärdena för känslig markanvändning. Tegelvägen får därför utgöra en gräns avseende kostnadsuppskattningen åt norr. Åt väster bedöms en gräns finnas någonstans mellan punkt T3 och Väsbyån. Åt öster har gräns för kostnadsberäkningen satts till plangräns. Eftersom det i dagsläget inte finns några detaljerade planer vad området kommer att användas till i framtiden har beräkningar utförts avseende två sannolika scenarion, som ger en uppfattning om spannet uppskattningen håller sig inom: Rekreationsområde o översta 1,0 meter ska ej innebära risk för hälsa eller miljö för markanvändningen Uppdrag: Väsby Entré Beställare: Upplands Väsby kommun O:\STH\251352\01_Tyréns uppdrag\019_utleverans\ \miljöteknisk markundersökning, Väsby Entré, Upplands Väsby, docx 12(14)

13 o Villaområde o o alla massor med halter högre än haltgräns för farligt avfall schaktas bort översta 1,5 meter ska ej innebära risk för hälsa eller miljö för markanvändningen alla massor med halter högre än haltgräns för farligt avfall schaktas bort De kostnader knutna till förorenade massor har kunnat beräknas enligt tabell 3. Dock är det många faktorer som spelar in på utfallet, bl.a.: Undersökningen i dagsläget är endast översiktlig, vilket gör att de höga halterna som påträffats ger stort utslag i beräkningarna. Kompletterande provtagning medför ökad säkerhet i beräkningar Deponikostnad baseras på schablonprisuppgifter från Löt i februari Dessa priser kan variera mycket över tid. Tabell 3. Uppskattad kostnad för mottagning, schakt och transport (kr) avseende föroreningar som påträffats i planområdets norra del. Uppdrag: Väsby Entré Beställare: Upplands Väsby kommun O:\STH\251352\01_Tyréns uppdrag\019_utleverans\ \miljöteknisk markundersökning, Väsby Entré, Upplands Väsby, docx 13(14)

14 12 Referenser Avfall Sverige, 2007 Uppdaterade bedömningsgrunder för förorenade massor, Rapport 2007:01 Bjerking, 2011 Inledande PM Geoteknik, Vilunda 1:103, Upplands Väsby kommun, Bjerking AB, J&W, 1993 Översiktlig miljöteknisk markundersökning, Vilunda 16:42, Upplands Väsby kommun, Naturvårdsverket, 1999 Metodik för inventering av förorenade områden, Rapport 4918, 1999 Naturvårdsverket, 2009 Riktvärden för förorenad mark - Modellbeskrivning och vägledning, Rapport 5976, september 2009 Naturvårdsverket, 2009b Sandström, 2006 SGF, 1996 SGF, 2004 SGU, 2008 Metodik för statistisk utvärdering av miljötekniska undersökningar i jord, Rapport 5932, juli 2009 Sandström, Miljö & Säkerhetskonsult, Miljöteknisk markundersökning, Vilunda 1:548, Bankes bro, Industrivägen, Upplands Väsby, Geoteknisk fälthandbok, Allmänna råd och metodbeskrivningar, Svenska Geotekniska Föreningen, SGF Rapport 1:96 Fälthandbok, Miljötekniska markundersökningar, Svenska Geotekniska Föreningen, SGF Rapport 1:2004 Sveriges geologiska undersöknings föreskrifter om statusklassificering och miljökvalitetsnormer för grundvatten. FS 2008:2 SPBI, 2010 VROM, 2000 SPI Rekommendation, Efterbehandling av förorenade bensinstationer och dieselanläggningar, uppdaterad Circular on target values and intervention values for soil remediation, 2000 Uppdrag: Väsby Entré Beställare: Upplands Väsby kommun O:\STH\251352\01_Tyréns uppdrag\019_utleverans\ \miljöteknisk markundersökning, Väsby Entré, Upplands Väsby, docx 14(14)

15

16

17

18 Uppdragsnummer: Datum: Sammanställning av resultat från genomförda laboratorieanalyser på grundvatten. Fetmarkerade resultat markerar högre än jämförvärde, fetmarkerad och grå betyder mycket högre än jämförvärden. Analys Enhet SNV 1 Gränsvärde dricksvatten (SLV FS 2011:3) SGU-FS 2008:2 SGU-FS 2008:2 Dricksvatten Väsby Entré, Upplands Väsby kommun Bilaga 2 Resultatsammanställning grundvatten Ångor i byggnader Bevattning Miljörisker Ytvatten Miljörisker Våtmarker TGV1 TGV2 GV03 9GW Rör överkant (rök) [m ö my] 0,5 0,3 0,5 1 Grundvattenyta [från rök] 1,78 2,15 1,77 2,31 Botten grundvattenrör [från rök] 3,04 3,05 13,06 11,85 Metaller Arsenik (As), filtrerat μg/l ,2 0,39 <0,20 <0,20 Bly (Pb), filtrerat μg/l , ,059 <0,050 <0,050 <0,050 Kadmium (Cd), filtrerat μg/l , ,3 0,042 <0,020 <0,020 Kobolt (Co), filtrerat μg/l 100 (3) - 0, ,95 <0,20 <0,20 3 Koppar (Cu), filtrerat μg/l ,2 0,32 0,53 Krom tot (Cr), filtrerat μg/l ,1 1,5 0,32 <0,20 Kvicksilver (Hg), filtrerat μg/l 1 0,1 1 0, <0,10 Nickel (Ni), filtrerat μg/l ,4 1,7 1,5 9,4 Vanadin (V), filtrerat μg/l ,9 0,46 <0,20 <0,20 Zink (Zn), filtrerat μg/l 800 (3) <1,0 630 Petroleumrelaterade ämnen Alifater >C5-C8 mg/l - - 0,1 3 1,5 0,3 1,5 <0,020 <0,020 <0,020 Alifater >C8-C10 mg/l - - 0,1 0,1 1,5 0,15 1 <0,020 <0, <0,020 Alifater >C10-C12 mg/l - - 0,1 0,025 1,2 0,3 1 <0,020 <0, <0,020 Alifater >C12-C16 mg/l - - 0, <0,020 <0, <0,020 Alifater >C16-C35 mg/l - - 0, <0,050 <0, <0,050 Aromater >C8-C10 mg/l - - 0,07 0,8 1 0,5 0,15 <0,070 <0,070 2,6 <0,070 Aromater >C10-C16 mg/l - - 0, ,1 0,12 0,015 <0,010 <0,010 2,3 <0,010 Aromater >C16-C35 mg/l - - 0, ,07 0,005 0,015 <0,0050 <0,0050 <0,0050 Bensen mg/l - 0,001 0,001 0,0005 0,05 0,4 0,5 1 <0,00050 <0,00050 <0,0002 <0,00050 Toluen mg/l - - 0,04 7 0,6 0,5 2 <0,0010 <0,0010 <0,001 <0,0010 Etylbensen mg/l - - 0,03 6 0,4 0,5 0,7 <0,0010 <0,0010 <0,001 <0,0010 M/P/O-Xylen mg/l - - 0, ,5 1 <0,0010 <0,0010 <0,002 <0,0010 PAH L mg/l - - 0,01 2 0,08 0,12 0,04 <0, , ,001 <0,00020 PAH M mg/l - - 0,002 0,01 0,01 0,005 0,015 <0, , ,0064 <0,00030 PAH H mg/l - 0,0001 (4) 0, ,3 0,006 0,0005 0,003 <0,00030 <0,00030 <0,001 <0,00030 PCB7 μg/l 0,01 (3) <7,0 Di-(2-etylhexyl)ftalat μg/l 5 (3) 12 Övriga ämnen Trikloreten +Tetrakloreten μg/l 10 <2,0 Triklormetan (kloroform) μg/l 100 <1,0 1,2-Dikloretan μg/l 30 (5) <1,0 1,2-Dibrommetan μg/l 1 (5) <1,0 1,2,4-Trimetylbensen μg/l 1,4 1 Naturvårdsverkets indelning av tillstånd för förorenat grundvatten baserat på hälsobaserade gränsvärden för dricksvatten. Riktvärdet är gränsen mellan "mindre allvarligt" och "måttligt allvarligt". NV rapport 4918, bilaga 4, tabell 3 (1999). 2 Riktvärden för ämnen i grundvatten vid bensinstationer, utvalda möjliga exponeringsvägar är Dricksvatten, Ångor i byggnader, Bevattning, Miljörisker i ytvatten och Miljörisker i våtmarker. SPI rekommendation - Efterbehandling av förorenade bensinstationer och dieselanläggningar (publ 2011, rev 2012). (3) Holländska interventionsvärdet. VROM Circular on target values and intervention values for soil remediation (2000). (4) Riktvärdet gäller summan av benso(b)fluoranten, benso(k)fluoranten, benso(ghi)perylen och inden(1,2,3-cd)pyren. (5) Naturvårdsverkets indelning av tillstånd för förorenat grundvatten baserat på riktvärden för förorenade bensinstationer. Riktvärdet är gränsen mellan "mindre allvarligt" och "måttligt allvarligt". NV rapport 4918, bilaga 4, tabell 2 (1999). Riktvärden för grundvatten Referensvärde för grundvatten i sand Riktvärden för grundvatten 2 (SPI 2011, rev 2012) Provmärkning

19 Uppdragsnummer: Datum: Väsby Entré, Upplands Väsby kommun Bilaga 2 Resultatsammanställning jord Punkt Djup Jordart Anteckningar TS As Ba Cd Co Cu Cr Hg Ni Pb Vanadin Zn PAH L PAH M PAH H m u my [%] [mg/kg TS] <= KM , , >KM-MKM , >MKM-2*MKM >2*MKM-FA > farligt avfall >1000 >10000 >100*/1000** >100*/2500** >2500 >10000a >1000b >1000** >2500 >10000 >2500 >1000d >100c 1 0,5-1,0 Bjerking , u.d u.d. 1, ,0-1,6 Bjerking ,2 9, , ,0-1,0 Bjerking ,67 6, , , ,0-0,5 Bjerking ,8 7, , u.d. 1,2 1,3 23 1,0-1,6 Bjerking , , T1 0-0,6 F/sagr Ser skitigt ut, svart 87, ,47 5, , < 0,30 0,57 1,1 T1 0,6-1,0 gyle Svartprickigt, skit 82,7 8, ,6 9, , < 0,30 1,4 1,6 T1 1-1,5 Let Lite svart 72,7 5,6 150 < 0, T1 1,5-2,0 Let Lite svart T2 0-0,5 F/sagr Ej lukt T2 0,5-1,0 F/sagr Byggtipp? 91, < 0,20 3, ,6 7, T2 1,0-1,5 F/sagrLe Ej lukt 89, < 0,20 4, < 0,011 9, < 0,30 2,1 2,4 T2 1,5-2,0 Let (torv) Svart färg, torv? 72,3 5, , , < 0,30 2,1 2,7 T2 2,0-2,5 Let lös lera T3 0-0,5 Humus Ej lukt T3 0,5-1,0 Let Ej lukt T3 1-1,5 Let (torv) Svart färg, torv? 71, ,4 7, , < 0,30 2,7 4,2 T3 1,5-2,0 Let Ej lukt 65 7,1 250 < 0, T4 0-0,5 Let Svart kol? T4 0,5-1,0 Let Lite svart T4 1,0-1,5 Let En tegelbit T4 1,5-2,0 Let (torv) Skikt av torv 10 cm T5 0,03-0,5 F/sagr 88,3 9,4 84 0,27 5, , < 0,30 < 0,30 0,46 T5 0,5-1,0 Let T5 1,0-1,5 silet Viss lukt T5 1,5-2,0 silet Viss lukt T6 0-0,5 F/sagr (humus) Något skit T6 0,5-1,0 salet Något skit 81,1 9,2 93 < 0,20 9, , < 0,30 < 0,30 0,39 T6 1,0-1,5 Let Ser rent ut T6 1,5-2,0 Let Ser rent ut T7 0-0,5 F/sagr (humus) lite svart 78, T7 0,5-1,2 F/sagr Dubbelprov, svart, rött, skit, lite grönt slimme 79, , ,37 9,4 13 T7 0,5-1,2 F/sagr Dubbelprov 79, T7 1,2-1,5 Let Lite svart, lite skit 72,8 5,3 450 < 0, ,3 4,8 5,2 T7 1,5-2,0 Let Ser rent ut 77,5 5,5 77 < 0, < 0, < 0,30 < 0,30 < 0,30 T8 0-0,5 F/sagrle T8 0,5-1,0 F/sagrle tegel, byggskräp 83,4 4,4 52 < 0,20 5, , < 0,30 < 0,30 < 0,30 T8 1,0-1,5 F/sagrle T8 1,5-2,0 grlesa T9 0-0,5 Let (humus) Ej lukt, ser rent ut 71,8 7, , , < 0,30 0,35 0,39 T9 0,5-1 Let Ej lukt, ser rent ut 78,7 8,1 140 < 0, < 0, < 0,30 < 0,30 < 0,30 T9 1-1,5 Let Ej lukt, ser rent ut *lättlösligt **icke lättlösligt a= totalhalt b=oorganiskt c=riktvärde för cancerogena PAH:er d=riktvärde för övriga PAH:er e=riktvärde för C6-C10 f=riktvärde för C16-C35

20 Uppdragsnummer: Datum: Väsby Entré, Upplands Väsby kommun Bilaga 2 Resultatsammanställning jord Punkt Djup Jordart Anteckningar TS As Ba Cd Co Cu Cr Hg Ni Pb Vanadin Zn PAH L PAH M PAH H m u my [%] [mg/kg TS] <= KM , , >KM-MKM , >MKM-2*MKM >2*MKM-FA > farligt avfall >1000 >10000 >100*/1000** >100*/2500** >2500 >10000a >1000b >1000** >2500 >10000 >2500 >1000d >100c T9 1,5-2,0 Let Ej lukt, ser rent ut T10 0-0,5 Let (humus) Ej lukt, ser rent ut T10 0,5-1,0 Let Ej lukt, ser rent ut T10 1,0-1,5 Let Ej lukt, ser rent ut T10 1,5-2,0 Let Ej lukt, ser rent ut T11 0-0,05 Asfalt Asfaltsspray: Ljus kaffelatte T11 0,05-0,5 F/grsa Vägfyll, ej lukt 97 4,1 20 < 0,19 2,8 9,1 15 < 0,0093 5, < 0,30 < 0,30 < 0,30 T11 0,5-1,0 F/grsa Vägfyll, ej lukt T11 1,0-1,5 Let Ser rent ut T11 1,5-2,0 Let Ser rent ut T12 0,1-0,5 F/sagr Ej lukt 96,7 2,6 13 < 0,19 3,1 6,9 17 < 0,0094 6, < 0,30 < 0,30 < 0,30 T12 0,5-1,0 F/sagr Ej lukt T12 1,0-1,5 F/sagr Ej lukt T12 1,5-2,0 Let Ser rent ut T13 0,15-0,5 F/sagr Ej lukt 98,2 2,3 26 < 0,19 4, < 0, , < 0,51 < 0,51 0,51 T13 0,5-1,0 F/sagr Ej lukt T13 1,0-1,5 Let Ser rent ut T13 1,5-2,0 Let Ser rent ut T14 0,1-0,5 F/sagr Ej lukt T14 0,5-1,0 F/sagr Ej lukt 95,7 2,7 26 < 0,19 4, < 0, , < 0,30 < 0,30 < 0,30 T14 1,0-1,5 F/sagr Ej lukt T14 1,5-2,0 F/sagr Ej lukt T14 2,0-2,5 Let Ser rent ut T15 0-0,1 Asfalt Asfaltsspray: Ljus kaffelatte T15 0,1-0,5 F/sagr Ej lukt T15 0,5-1,0 F/sagr Ej lukt 96, < 0,19 5, < 0, , < 0,30 < 0,30 < 0,30 T15 1,0-1,5 Let Ej lukt T15 1,5-2,0 silet Ser rent ut T16 0,15-0,5 F/sagr Vägfyll T16 0,5-1,0 F/sagr Fyll med tegel T16 1,0-1,5 F/sagr Fyll med tegel 92,3 6,2 23 < 0,20 3, < 0,0098 6,3 7, < 0,30 < 0,30 < 0,30 T16 1,5-2,0 Let Ser rent ut T17 0-0,5 F/sagrMu Humus med trärot 83,2 3,9 42 < 0,20 8, , T17 0,5-1 sale kol, svart 81,9 5,1 68 0,34 9, , < 0,30 2,6 0,7 T17 1,0-1,5 Let Ser rent ut T17 1,5-2,0 Let Ser rent ut T17 2,0-2,5 Le Ser rent ut T18 0-0,5 F/sagr Ej lukt 94, < 0,20 3, < 0, < 0,30 < 0,30 < 0,30 T18 0,5-1,0 Let Ser rent ut T18 1,0-1,5 Let Ser rent ut T18 1,5-2,0 Let Ser rent ut *lättlösligt **icke lättlösligt a= totalhalt b=oorganiskt c=riktvärde för cancerogena PAH:er d=riktvärde för övriga PAH:er e=riktvärde för C6-C10 f=riktvärde för C16-C35

21 Uppdragsnummer: Datum: Väsby Entré, Upplands Väsby kommun Bilaga 2 Resultatsammanställning jord Punkt Djup Jordart Anteckningar TS As Ba Cd Co Cu Cr Hg Ni Pb Vanadin Zn PAH L PAH M PAH H m u my [%] [mg/kg TS] <= KM , , >KM-MKM , >MKM-2*MKM >2*MKM-FA > farligt avfall >1000 >10000 >100*/1000** >100*/2500** >2500 >10000a >1000b >1000** >2500 >10000 >2500 >1000d >100c T19 0,03-0,5 F/sagr Ej lukt 92,6 5,4 41 < 0,20 5, < 0, < 0,30 < 0,30 < 0,30 T19 0,5-1,0 Let Ser rent ut T19 1,0-1,5 Let Ser rent ut T19 1,5-2,0 Le Ser rent ut, lös lera T20 0-0,5 F/sagr Svart och rött, skit 90,7 9,7 93 < 0,20 5, < 0, T20 0,5-1,0 F/sagrle Byggsopor, skit 81,6 7,7 91 1,6 7, T20 1-1,5 F/sagrLe Blandat lera och byggsopor, skit 75,8 9, , , < 0,30 3,8 4,6 T20 1,5-2,0 Let Ser rent ut 61,5 8,8 240 < 0, < 0, < 0,30 < 0,30 < 0,30 Riktvärden är hämtade från "Riktvärden för förorenad mark", Naturvårdsverket 2009, NV rapport *lättlösligt **icke lättlösligt a= totalhalt b=oorganiskt c=riktvärde för cancerogena PAH:er d=riktvärde för övriga PAH:er e=riktvärde för C6-C10 f=riktvärde för C16-C35

22 Uppdragsnummer: Datum: Punkt Djup m u my <= KM >KM-MKM >MKM-2*MKM >2*MKM-FA > farligt avfall 1 0,5-1,0 1 1,0-1,6 9 0,0-1,0 23 0,0-0,5 23 1,0-1,6 T1 0-0,6 T1 0,6-1,0 T1 1-1,5 T1 1,5-2,0 T2 0-0,5 T2 0,5-1,0 T2 1,0-1,5 T2 1,5-2,0 T2 2,0-2,5 T3 0-0,5 T3 0,5-1,0 T3 1-1,5 T3 1,5-2,0 T4 0-0,5 T4 0,5-1,0 T4 1,0-1,5 T4 1,5-2,0 T5 0,03-0,5 T5 0,5-1,0 T5 1,0-1,5 T5 1,5-2,0 T6 0-0,5 T6 0,5-1,0 T6 1,0-1,5 T6 1,5-2,0 T7 0-0,5 T7 0,5-1,2 Väsby Entré, Upplands Väsby kommun Bilaga 2 Resultatsammanställning jord Alifater [mg/kg] Aromater [mg/kg] Bensen Toluen Etylbensen Xylen >C5-C8 >C8-C10 >C10-C12 >C12-C16 >C16-C35 >C8-C10 >C10-C16 >C16-C35 [mg/kg TS] , , , >1000e >10000f >10000 >1000 >1000 >1000 < 5,0 < 3,0 < 5,0 < 5,0 < 10 < 4,0 < 3,0 < 1,0 < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 10 < 4,0 < 3,0 1 < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 10 < 4,0 < 3,0 1,1 < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 10 < 4,0 < 3,0 3,4 < 0,0035 < 0,10 < 0,10 < 0,10 T7 0,5-1,2 T7 1,2-1,5 T7 1,5-2,0 T8 0-0,5 T8 0,5-1,0 T8 1,0-1,5 T8 1,5-2,0 T9 0-0,5 T9 0,5-1 T9 1-1,5 *lättlösligt **icke lättlösligt a= totalhalt b=oorganiskt c=riktvärde för cancerogena PAH:er d=riktvärde för övriga PAH:er e=riktvärde för C6-C10 f=riktvärde för C16-C35

23 Uppdragsnummer: Datum: Punkt Djup m u my <= KM >KM-MKM >MKM-2*MKM >2*MKM-FA > farligt avfall 1 0,5-1,0 T9 1,5-2,0 T10 0-0,5 T10 0,5-1,0 T10 1,0-1,5 T10 1,5-2,0 Väsby Entré, Upplands Väsby kommun Bilaga 2 Resultatsammanställning jord Alifater [mg/kg] Aromater [mg/kg] Bensen Toluen Etylbensen Xylen >C5-C8 >C8-C10 >C10-C12 >C12-C16 >C16-C35 >C8-C10 >C10-C16 >C16-C35 [mg/kg TS] , , , >1000e >10000f >10000 >1000 >1000 >1000 T11 0-0,05 T11 0,05-0,5 T11 0,5-1,0 T11 1,0-1,5 T11 1,5-2,0 T12 0,1-0,5 T12 0,5-1,0 T12 1,0-1,5 T12 1,5-2,0 T13 0,15-0,5 T13 0,5-1,0 T13 1,0-1,5 T13 1,5-2,0 T14 0,1-0,5 T14 0,5-1,0 T14 1,0-1,5 T14 1,5-2,0 T14 2,0-2,5 T15 0-0,1 T15 0,1-0,5 T15 0,5-1,0 T15 1,0-1,5 T15 1,5-2,0 T16 0,15-0,5 T16 0,5-1,0 T16 1,0-1,5 T16 1,5-2,0 T17 0-0,5 T17 0,5-1 T17 1,0-1,5 T17 1,5-2,0 T17 2,0-2,5 T18 0-0,5 T18 0,5-1,0 T18 1,0-1,5 T18 1,5-2,0 *lättlösligt **icke lättlösligt a= totalhalt < 5,0 < 3,0 < 5,0 < 5,0 < 10 < 4,0 < 3,0 < 1,0 < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 10 < 4,0 < 3,0 < 1,0 < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 10 < 4,0 < 3,0 < 1,0 < 0,0035 < 0,10 < 0,10 < 0,10 b=oorganiskt c=riktvärde för cancerogena PAH:er d=riktvärde för övriga PAH:er e=riktvärde för C6-C10 f=riktvärde för C16-C35

24 Uppdragsnummer: Datum: Punkt Djup m u my <= KM >KM-MKM >MKM-2*MKM >2*MKM-FA > farligt avfall 1 0,5-1,0 T19 0,03-0,5 T19 0,5-1,0 T19 1,0-1,5 T19 1,5-2,0 T20 0-0,5 T20 0,5-1,0 T20 1-1,5 Väsby Entré, Upplands Väsby kommun Bilaga 2 Resultatsammanställning jord Alifater [mg/kg] Aromater [mg/kg] Bensen Toluen Etylbensen Xylen >C5-C8 >C8-C10 >C10-C12 >C12-C16 >C16-C35 >C8-C10 >C10-C16 >C16-C35 [mg/kg TS] , , , >1000e >10000f >10000 >1000 >1000 >1000 < 5,0 < 3,0 < 5,0 < 5,0 < 10 < 4,0 < 3,0 < 1,0 < 0,0035 < 0,10 < 0,10 < 0,10 T20 1,5-2,0 Riktvärden är hämtade från "Riktvärden för förorenad mark", Naturvårdsverket 2009, NV rapport *lättlösligt **icke lättlösligt a= totalhalt b=oorganiskt c=riktvärde för cancerogena PAH:er d=riktvärde för övriga PAH:er e=riktvärde för C6-C10 f=riktvärde för C16-C35

25 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Tyréns AB David Stenman Peter Myndes Backe STOCKHOLM AR-13-SL EUSELI Í%R%^ÂÂ8TTsÎ Kundnummer: SL Analysrapport Provnummer: Djup (m) 1-1,5 Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: T1 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 72.7 % 5% SS EN Arsenik As 5.6 mg/kg Ts 30% SS / ICP-AES Barium Ba 150 mg/kg Ts 20% SS / ICP-AES Bly Pb 21 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 13 mg/kg Ts 20% SS / ICP-AES Koppar Cu 37 mg/kg Ts 30% SS / ICP-AES Krom Cr 47 mg/kg Ts 30% SS / ICP-AES Nickel Ni 35 mg/kg Ts 30% SS / ICP-AES Vanadin V 53 mg/kg Ts 35% SS / ICP-AES Zink Zn 110 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

26 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Tyréns AB David Stenman Peter Myndes Backe STOCKHOLM AR-13-SL EUSELI Í%R%^ÂÂ8TU Î Kundnummer: SL Analysrapport Provnummer: Djup (m) 0,5-1,0 Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: T2 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 91.6 % 5% SS EN Arsenik As 8.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 18 mg/kg Ts 20% SS / ICP-AES Bly Pb 7.2 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.7 mg/kg Ts 20% SS / ICP-AES Koppar Cu 11 mg/kg Ts 30% SS / ICP-AES Krom Cr 13 mg/kg Ts 30% SS / ICP-AES Nickel Ni 7.6 mg/kg Ts 30% SS / ICP-AES Vanadin V 16 mg/kg Ts 35% SS / ICP-AES Zink Zn 35 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

27 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Tyréns AB David Stenman Peter Myndes Backe STOCKHOLM AR-13-SL EUSELI Í%R%^ÂÂ8TVÉÎ Kundnummer: SL Analysrapport Provnummer: Djup (m) 1,5-2,0 Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: T3 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 65.0 % 5% SS EN Arsenik As 7.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 250 mg/kg Ts 20% SS / ICP-AES Bly Pb 27 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 15 mg/kg Ts 20% SS / ICP-AES Koppar Cu 49 mg/kg Ts 30% SS / ICP-AES Krom Cr 63 mg/kg Ts 30% SS / ICP-AES Nickel Ni 39 mg/kg Ts 30% SS / ICP-AES Vanadin V 70 mg/kg Ts 35% SS / ICP-AES Zink Zn 150 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

28 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Tyréns AB David Stenman Peter Myndes Backe STOCKHOLM AR-13-SL EUSELI Í%R%^ÂÂ8TW'Î Kundnummer: SL Analysrapport Provnummer: Djup (m) 0-0,5 Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: T7 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 78.2 % 5% SS EN Arsenik As 18 mg/kg Ts 30% SS / ICP-AES Barium Ba 780 mg/kg Ts 20% SS / ICP-AES Bly Pb 3500 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 5.0 mg/kg Ts 30% SS / ICP-AES Kobolt Co 15 mg/kg Ts 20% SS / ICP-AES Koppar Cu mg/kg Ts 30% SS / ICP-AES Krom Cr 45 mg/kg Ts 30% SS / ICP-AES Nickel Ni 75 mg/kg Ts 30% SS / ICP-AES Vanadin V 35 mg/kg Ts 35% SS / ICP-AES Zink Zn mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

29 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Tyréns AB David Stenman Peter Myndes Backe STOCKHOLM AR-13-SL EUSELI Í%R%^ÂÂ8V5:Î Kundnummer: SL Analysrapport Provnummer: Djup (m) 0,5-1,2 Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: T7 (Tidigare ) Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 79.9 % 5% SS EN Arsenik As 15 mg/kg Ts 30% SS / ICP-AES Barium Ba 4200 mg/kg Ts 20% SS / ICP-AES Bly Pb 2400 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 9.0 mg/kg Ts 30% SS / ICP-AES Kobolt Co 12 mg/kg Ts 20% SS / ICP-AES Koppar Cu mg/kg Ts 30% SS / ICP-AES Krom Cr 32 mg/kg Ts 30% SS / ICP-AES Nickel Ni 94 mg/kg Ts 30% SS / ICP-AES Vanadin V 32 mg/kg Ts 35% SS / ICP-AES Zink Zn mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1
