1 Särö centrum, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

2 Särö centrum, Kungsbacka kommun Översiktlig miljöteknisk markundersökning Beställare: Kungsbacka Kommun Kungsbacka Beställarens representant: Maria Malone Konsult: Uppdragsledare Norconsult AB Box Göteborg Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: n:\103\32\ \0-mapp\09 beskr-utredn-pmkalkyl\pm\kh pm mtmu granskning aj.doc Andreas Johansson Norconsult AB

3 n:\103\32\ \0-mapp\09 beskr-utredn-pm-kalkyl\pm\ pm mtmu.doc 3 (17) Sammanfattning På uppdrag av Kungsbacka kommun har Norconsult AB (Norconsult) utfört en översiktlig miljöteknisk markundersökning i samband med detaljplanearbete i Särö centrum. Syftet med markundersökningen var att undersöka eventuell förekomst av föroreningar i mark inför framtida markarbeten i samband med bostadsbyggnation. I områdets sydvästra del har det tidigare legat en skolbyggnad. Byggnaden är idag riven och denna del av undersökningsområdet består av fyllnadsmassor med varierande mäktighet. Inom övriga delar av området består jordlagren generellt av mulljord underlagrad av torrskorpelera som i sin tur underlagras av lera. Föroreningar av PAH (polycykliska aromatiska kolväten) har påträffats i fyllnadsmassor vid den f.d. skolbyggnaden, vilket innebär att det finns ett åtgärdsbehov för fastigheten. Norconsult rekommenderar att kompletterande undersökning för att avgränsa förhöjda halter i fyllnadsmassor utförs inför planerad byggnation i området. I resterande delar av området har inga förhöjda halter påträffats och Norconsult anser att detta område kan betraktas som icke förorenat. Ytterligare markundersökningar krävs inte i detta område. Enligt miljöbalkens upplysningsskyldighet (10 kap 9 ) ska tillsynsmyndigheten underrättas om det upptäcks en förorening på fastigheten och föroreningen kan medföra skada eller olägenhet för människors hälsa eller miljön. Schakt av förorenad jord är en anmälningspliktig verksamhet. Anmälan måste upprättas och lämnas in till tillsynsmyndigheten i god tid innan de förorenade fyllnadsmassorna åtgärdas Särö centrum, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

4 n:\103\32\ \0-mapp\09 beskr-utredn-pm-kalkyl\pm\ pm mtmu.doc 4 (17) Innehållsförteckning 1 Uppdrag och syfte Områdesbeskrivning Markanvändning Tidigare markanvändning Planerad markanvändning Riskbedömning och riktvärden Generella riktvärden för jord Riktlinjer för hantering av asfalt Potentiella föroreningar Jord Asfalt Undersökning Fältundersökning Laboratorieanalyser Resultat och utvärdering Fältundersökning Laboratorieanalyser Slutsats och rekommendationer Referenser Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Situation- och provtagningsplan Fältprotokoll Sammanställning analysresultat Analysrapporter Särö centrum, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

5 n:\103\32\ \0-mapp\09 beskr-utredn-pm-kalkyl\pm\ pm mtmu.doc 5 (17) 1 Uppdrag och syfte På uppdrag av Kungsbacka kommun har Norconsult AB (Norconsult) utfört en översiktlig miljöteknisk markundersökning i samband med detaljplanearbete på fastighet Nötegången 1:91 i Särö centrum, se Figur 1. Figur 1 Planområdet ligger inom den röda markeringem ( Vid Särö centrum planeras nya bostadshus, kontors- och handelsbyggnader, nya lokalgator m.m. att anläggas. Syftet med den översiktliga miljötekniska markundersökningen har varit att klargöra om det förekommer föroreningar i mark inom det område där bostäder planeras, se Figur Särö centrum, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

6 n:\103\32\ \0-mapp\09 beskr-utredn-pm-kalkyl\pm\ pm mtmu.doc 6 (17) Bensinstation Fd skolbyggnad Figur 2 Plan med ungefärlig rödstreckad detaljplanegräns. Inom heldragen röd markering planeras bostäder. Hämtad från Särö centrum, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

7 n:\103\32\ \0-mapp\09 beskr-utredn-pm-kalkyl\pm\ pm mtmu.doc 7 (17) 2 Områdesbeskrivning Undersökningsområdet är ca m². Markytan inom undersökningsområdet är plan och varierar mellan ca. + 6 och +7 m (RH2000). Huvudelen av området består av gräsytor. En asfalterad gång- och cykelväg löper genom området. En skolbyggnad har stått i områdets sydvästra del men är numera riven och marken utgörs av en gräsbeklädd yta, se Figur 3. Läge f.d. skolbyggnad Figur 3 Större delen av området består av gräsyta. Enligt jordartskartan från Sveriges Geologiska Undersökning (SGU) utgörs de naturliga ytjordlagren av glacial lera. Enligt SGU (2006) innehåller sedimenten i Kungsbacka lokalt förhöjda bakgrundshalter av arsenik jämfört med medelhalten i Sverige, se Figur Särö centrum, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

8 n:\103\32\ \0-mapp\09 beskr-utredn-pm-kalkyl\pm\ pm mtmu.doc 8 (17) Undersökningsområde Figur 4 Medianhalt av arsenik (SGU, 2006). Det är rimligt att anta att motsvarande gäller den naturliga leran i Kungsbackaområdet. I ett flertal markmiljöundersökningar i Kungsbackaområdet har arsenikhalter på mg/kg påträffats i naturliga leror (Norconsult 2014a, 2014b, 2014c) Särö centrum, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

9 n:\103\32\ \0-mapp\09 beskr-utredn-pm-kalkyl\pm\ pm mtmu.doc 9 (17) Närmsta recipient är Veån som ligger ca130 m söder om området. Det finns en energibrunn ca 300 m öster om området men inga dricksvattenbrunnar inom 600 m (SGU, 2014). Planområdet är anslutet till det kommunala va-nät som finns utbyggt längs Västra Särögatan och i omgivande bostadsområden. Inga vattenskyddsområden finns i närheten av området (VISS, 2014). Ca 150 m öster om planområdet ligger en bensinstation. 3 Markanvändning 3.1 Tidigare markanvändning I Naturvårdsverkets MIFO-databas (Metodik för Inventering av Förorenade Områden) finns inga uppgifter om förekomst av potentiellt förorenande verksamheter i undersökningsområdet. Häradskartan från visar att planområdet då utgjordes av uppodlad åker. Även på den ekonomiska kartan från år 1965 är området markerat som åkermark, se rödmarkerat område i Figur 5. Figur 5 Ekonomisk karta från 1965 ( I samband med att väg 158 anlades flyttades Shell bensinstation från sitt tidigare läge norr om Västra Särövägen till befintligt läge strax öster om undersökningsområdet. Det bedöms inte finnas risk för spridning av markföroreningar från bensinstationen till undersökningsområdet (Norconsult AB, 2010) Särö centrum, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

10 n:\103\32\ \0-mapp\09 beskr-utredn-pm-kalkyl\pm\ pm mtmu.doc 10 (17) 3.2 Planerad markanvändning Undersökningsområdet avses användas för bostadsändamål. 4 Riskbedömning och riktvärden En riskbedömning innebär att risksituationen för människor och miljö inom ett förorenat område identifieras och konsekvenserna av dessa risker bedöms. Vid bedömningen skall följande aspekter vägas samman: Funna föroreningars farlighet Föroreningsnivå Utbredning och spridningsförutsättningar Områdets känslighet och skyddsvärde För det aktuella området är bedömningen att en förenklad riskbedömning enligt Naturvårdsverket (2009) kan tillämpas och att de generella riktvärdena som tagits fram av Naturvårdsverket kan användas. 4.1 Generella riktvärden för jord Ett områdes markanvändning styr de aktiviteter som förekommer inom området och därmed vilka grupper som kan exponeras och i vilken omfattning. Markanvändningen påverkar även de krav som kan ställas på skydd av markmiljön inom området. De generella riktvärden som Naturvårdsverket (2009) tagit fram anger föroreningshalter i jord under vilka risken för negativa effekter på människor och miljö normalt är acceptabel. I Naturvårdsverkets riktvärdesmodell används två olika typer av markanvändning för beräkning av Naturvårdsverkets generella riktvärden: Känslig Markanvändning (KM) där markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. KM gäller generellt för bostadsmark. Mindre Känslig Markanvändning (MKM) där markkvaliteten begränsar val av markanvändning till t.ex. kontor, vägar eller industrier. Exponerade grupper antas vara personer som vistas inom området under sin yrkesverksamma tid. Barn och äldre antas vistas tillfälligt inom området Särö centrum, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

11 n:\103\32\ \0-mapp\09 beskr-utredn-pm-kalkyl\pm\ pm mtmu.doc 11 (17) Mark-kvaliteten ger förutsättningar för markfunktioner som är av betydelse vid MKM. Grundvatten (på ett avstånd om 200 m) samt ytvatten skyddas. Den framtida användningen av området med bostadshus innebär att områdets markanvändning motsvarar KM enligt Naturvårdsverkets generella riktvärden. 4.2 Riktlinjer för hantering av asfalt Stenkolstjära har använts i asfaltbeläggningar men användningen avtog i början av 1970-talet för att helt upphöra 1973 (Svenska Kommunförbundet och Vägverket, 2005). Sedan 2002 klassas asfalt innehållande stenkolstjära som farligt avfall om halten av cancerogena ämnen i materialet överstiger 0,1 procent (Vägverket 2004). Halten PAH-16 i asfalten reglerar hur denna kan återanvändas eller om den måste omhändertas av godkänd mottagare. Om halten av PAH-16 understiger 70 mg/kg klassas asfalten som fri från tjärasfalt. 5 Potentiella föroreningar 5.1 Jord Det finns inga uppgifter om att det bedrivits någon förorenande verksamhet inom området. Förhöjda halter av PAH (polycykliska aromatiska kolväten) kan förekomma inom det översta mulljordslagret. PAH bildas bland annat vid ofullständig förbränning av kolväten vilket gör att t.ex. biltrafik genererar PAH i ytjord i anslutning till vägar. Om fyllnadsmassor med okänt ursprung och föroreningsstatus har tillförts området föreligger risk att dessa massor innehåller föroreningar som t.ex. tungmetaller och PAH. 5.2 Asfalt Det är inte tidigare kontrollerat om asfalten eller delar av asfalten inom området innehåller stenkolstjära, så kallad tjärasfalt Särö centrum, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

12 n:\103\32\ \0-mapp\09 beskr-utredn-pm-kalkyl\pm\ pm mtmu.doc 12 (17) 6 Undersökning 6.1 Fältundersökning Fältundersökning utfördes den 10 december 2014 och omfattade skruvprovtagning i 9 punkter. Provpunkternas placering redovisas i Bilaga 1. Borrning utfördes ned till maximalt 3 m under markytan. Tre punkter placerades i läge för f.d. skolbyggnad och övriga punkter fördelades över resterande område. Vidare togs ett asfaltprov i cykelbanan i syfte att analysera asfalten med avseende på innehåll av eventuell stenkolstjära. Fältarbetet omfattade: Samlingsprov togs ut från varje jordlager, alternativt varje borrad halvmeter. Skruven rengjordes mellan varje provtagen meter för att undvika korskontaminering. Bedömning av jordart. Eventuella avvikelser protokollfördes i fältprotokoll vilka redovisas i Bilaga 2. Jordprover togs ut i lufttäta plastpåsar och burkar avsedda för laboratorieanalys. Inmätning av provtagningspunkter gjordes med GPS. 6.2 Laboratorieanalyser Laboratorieanalys utfördes på ett ackrediterat laboratorium, Eurofins AB. Analyser utfördes på laboratorium enligt följande: Laboratorieanalyser utfördes på utvalda jordprov. Proven valdes utifrån fältobservationer samt för att erhålla spridning av analysdata i horisontal- och vertikalled. Mulljorden analyserades med avseende på metaller och PAH i 2 punkter. Fyllnadsmassorna analyserades med avseende på metaller och PAH i 4 punkter. Vidare analyserades ett prov med avseende på petroleumkolväten. Med anledning av naturligt förhöjda bakgrundshalter av arsenik i Kungsbackaområdet analyserades torrskorpeleran med avseende på metaller i 4 punkter och leran med avseende på metaller i 2 punkter Särö centrum, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

13 n:\103\32\ \0-mapp\09 beskr-utredn-pm-kalkyl\pm\ pm mtmu.doc 13 (17) 7 Resultat och utvärdering 7.1 Fältundersökning Inom undersökningsområdet bestod jordlagerföljden generellt av mulljord som underlagrades av (mullhaltig) torrskorpelera och därunder lera, se Figur 6. I läget för f.d. skolbyggnad fanns fyllnadsmassor av varierande tjocklek. Fyllningen bestod av sand och grus med inslag av sten. Inget antropogent material påträffades i fyllningen. I två provpunkter (NC1, NC9) var fyllnadslagret ca 2 m och underlagrades av torrskorpelera. I provpunkt NC2 erhölls borrstopp 0,7 m under markytan som troligtvis berodde på en betongplatta. Figur 6 Torrskorpelera/lera i borrhål NC4 till vänster och fyllnadsmassor i borrhål NC9 till höger. Under fältarbetet påvisades inga avvikande lukter eller färgförändringar. Ostabiliserad grundvattenyta påträffades 0,1 1,4 meter under markytan. Under fältdagen var det kraftigt regnoväder vilket innebar att uppmätt grundvattenyta var osäker eftersom borrhålet påverkades av nederbörd Särö centrum, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

14 n:\103\32\ \0-mapp\09 beskr-utredn-pm-kalkyl\pm\ pm mtmu.doc 14 (17) I två borrhål kunde grundvattenytan ej mätas på grund av att borrhålen rasade igen. 7.2 Laboratorieanalyser Analysresultaten är sammanställda och utvärderade mot relevanta riktvärden i Bilaga 3 och rapporter från laboratoriet finns redovisade i. Föroreningar har påträffats i fyllnadsmassor i områdets sydvästra del. Halter av PAH över riktvärdet för KM har påträffats på nivån 0,4-1,0 m under markytan. I dessa massor har även påträffats förhöjda halter av petroleumkolväten, dock under riktvärdet för KM. I övrigt har inga förhöjda halter av PAH påträffats i området. Analys av metaller i jordprover visar generellt låga halter, under riktvärdet för KM, inom hela undersökningsområdet. Asfalten analyserades med avseende på PAH och halten konstaterades ligga under 70 mg/kg TS. Därmed kan asfalten inom området återanvändas som slit- och bärlager och inget krav på anmälan eller redovisning av utläggningsplats finns Särö centrum, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

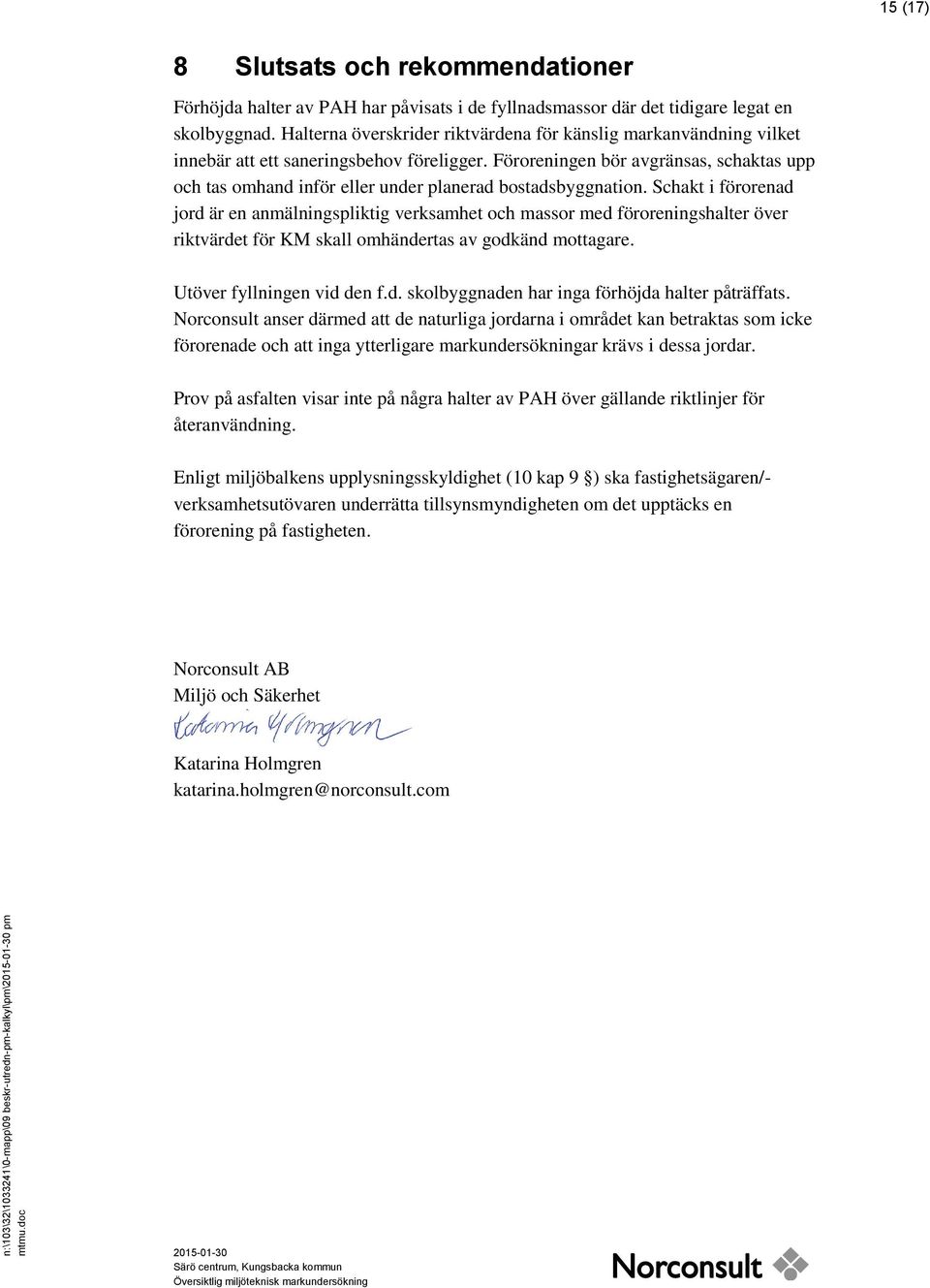

15 n:\103\32\ \0-mapp\09 beskr-utredn-pm-kalkyl\pm\ pm mtmu.doc 15 (17) 8 Slutsats och rekommendationer Förhöjda halter av PAH har påvisats i de fyllnadsmassor där det tidigare legat en skolbyggnad. Halterna överskrider riktvärdena för känslig markanvändning vilket innebär att ett saneringsbehov föreligger. Föroreningen bör avgränsas, schaktas upp och tas omhand inför eller under planerad bostadsbyggnation. Schakt i förorenad jord är en anmälningspliktig verksamhet och massor med föroreningshalter över riktvärdet för KM skall omhändertas av godkänd mottagare. Utöver fyllningen vid den f.d. skolbyggnaden har inga förhöjda halter påträffats. Norconsult anser därmed att de naturliga jordarna i området kan betraktas som icke förorenade och att inga ytterligare markundersökningar krävs i dessa jordar. Prov på asfalten visar inte på några halter av PAH över gällande riktlinjer för återanvändning. Enligt miljöbalkens upplysningsskyldighet (10 kap 9 ) ska fastighetsägaren/- verksamhetsutövaren underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten. Norconsult AB Miljö och Säkerhet katarina.holmgren@norconsult.com Särö centrum, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

16 n:\103\32\ \0-mapp\09 beskr-utredn-pm-kalkyl\pm\ pm mtmu.doc 16 (17) Referenser Naturvårdsverket, NV (2009) Riktvärden för förorenad mark. Modellbeskrivning och vägledning. (rapport 5976). Stockholm: Naturvårdsverket. Norconsult AB, 2010 Miljöutredning till planprogram för Särö centrum, Kungsbacka kommun. Uppdragsnummer Norconsult AB, 2014a Ekenässkolan, tillfällig skolpaviljong. Översiktlig miljöteknisk markundersökning. Uppdragsnummer Norconsult AB, 2014b PM Kompletterande miljöteknisk markundersökning och riskbedömning. Sjöalléns förskola. Uppdragsnummer Norconsult AB, 2014c PM Kompletterande miljöteknisk markundersökning. Kvarteret Ejdern, Kungsbacka kommun. Uppdragsnummer Svenska Kommunförbundet och Vägverket (2005) Stenkolstjära i asfaltmassor Lägesrapport med råd och rekommendationer för hantering, mellanlagring och återvinning. SGU, 2006: Geokemiska kartan K 45 Markgeokemi, Metaller i morän och andra sediment från Varberg till Lidköping, Sveriges geologiska undersökning SGU, 2014: Kartvisaren - Brunnar. Uppsala: Sveriges geologiska undersökning. VISS, 2014: Vatteninformationssystem Sverige, VISS Särö centrum, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

17

18 Norconsult AB Theres Svensson gata 11 Box 8774, Göteborg , fax

19 2 3 s: A 1: Särö idrottshall B 6.1 UNDERLIDEN 1:7 SLÄPS BUKÄRR Bukärrsgårdens äldreboende NÖTEGÅNG 1:91 Västra Särövägen : :9 8.1 Norconsult AB Box 8774, Göteborg Tfn

20 Särö centrum Bilaga 2 Översiktlig miljöteknisk markundersökning Fältprotokoll Provpunkt Djup under m y (m) Bedömd jordart* NC1:1 0,0 0,4 FYLLNING/sa Torrskorpelera NC1:2 0,4 1,0 FYLLNING/st gr Sand NC1:3 1,0 1,7 FYLLNING/st gr Sand NC1:4 1,7 2,0 FYLLNING/si Torrskorpelera NC1:5 2,0 2,4 Torrskorpelera NC1:6 2,4 2,7 le Silt NC1:7 2,7 3,0 Torrskorpelera Obs Vatt en yta 1,4 Anmärkning NC2:1 0,0 0,7 FYLLNING/st gr Sand Borrstopp, troligtvis betongplatta. NC3:1 0,0 0,4 Mull 0,1 NC3:2 0,4 0,8 FYLLNING/Sand NC3:3 0,8 1,2 Torrskorpelera Svarta linser, gråaktig NC3:4 1,2 2,0 Torrskorpelera Bruna linser NC4:1 0,0 0,4 FYLLNING/ Beiga linser, svaga mörka prickar Torrskorpelera NC4:2 0,4 0,6 si Torrskorpelera NC4:3 0,6 1,0 Torrskorpelera Beiga linser, svaga mörka prickar NC4:4 1,0 1,9 Torrskorpelera 1,1 Beiga linser, svaga mörka prickar NC4:5 1,9 2,0 Lera NC5:1 0,0 0,2 FYLLNING/ mu Grus NC5:2 0,2 0,6 FYLLNING/si Torrskorpelera NC5:3 0,6 1,0 Torrskorpelera 0,1 NC5:4 1,0 1,8 Torrskorpelera Mörka prickar, rostfärgade linser NC5:5 1,8 2,0 Lera NC6:1 0,0 0,1 Mull NC6:2 0,1 0,5 FYLLNING/ st Grus NC6:3 0,5 1,1 Torrskorpelera Ställvis rostfärgad NC6:4 1,1 1,8 Torrskorpelera Ställvis rostfärgad NC6:5 1,8 2,0 Lera Grundvatten-yta ej uppmätt pga hålet rasade igen. N:\103\32\ \0-Mapp\09 Beskr-Utredn-PM-Kalkyl\Fält\Fältprotokoll.docx

21 Provpunkt Djup under m y (m) Bedömd jordart* Obs Vatt en yta Anmärkning NC7:1 0,0 0,1 Mull NC7:2 0,1 0,6 Torrskorpelera 0,6 NC7:3 0,6 1,1 si Torrskorpelera Växtdelar NC7:4 1,1 2,0 Lera Hård NC8:1 0,0 0,3 Mull NC8:2 0,3 1,0 si Torrskorpelera 0,5 NC8:3 1,0 1,6 si Torrskorpelera NC8:4 1,6 2,0 Lera NC9:1 0,0 0,6 FYLLNING/si sa Gräs i ytan Torrskorpelera NC9:2 0,6 1,2 FYLLNING/ Torrskorpelera NC9:3 1,2 2,1 FYLLNING/gr st Inblandning av torrskorpelera Sand NC9:4 2,1 2,8 Torrskorpelera Grundvattenyta ej uppmätt pga hålet rasade igen vid 1,4. NC10:1 0,0 0,04 Asfalt *Jordartsbedömning har utförts i fält. Jordarter har ej klassificerats på laboratorium.

22 Bilaga 3 Sammanställning analysresultat Uppdragsnamn: Provtagningsdatum: Särö centrum - Översiktlig miljöteknisk markundersökning December 2014 Provnr /riktvärden KM* [mg/kg TS] MKM* [mg/kg TS] NC1:2 NC1:3 NC2:1 NC3:2 NC3:3 NC4:1 NC4:3 NC6:2 NC6:4 NC6:5 NC7:1 NC8:1 NC8:4 NC9:3 NC9:4 Journalnummer Provtagn nivå (m u my) 0,4-1,0 1,0-1,7 0-0,7 0,4-0,8 0,8-1,1 0-0,4 0,6-1,0 0,1-0,5 1,1-1,8 1,8-2,0 0-0,1 0-0,3 1,6-2,3 1,2-2,1 2,1-2,8 Jordart F/st gr Sa F/st gr Sa F/st gr Sa F/Sa Let F/Let Let F/st Gr Let Lera Mull Mull Lera F/gr st Sa Let Obs. vattenyta i fält (m u my) 1,4 1,4-0,1 0,1 1,1 1,1 ej uppmätt ej uppmätt ej uppmätt 0,6 0,5 0,5 >1,4 >1,4 Torrsubstans 84, ,9 83, ,3 74,6 89,3 66,9 63,5 82,8 79,3 73,7 81,2 71,6 TOC , ,5 - Glödförlust , ,7 - PETROLEUMKOLVÄTEN Bensen 0,012 0,04 < 0, Etylbensen < 0, M/P/O-Xylen < 0, Toluen < 0, Summa TEX < 0, Alifater >C5-C < 5, Alifater >C8-C < 3, Alifater >C10-C < 5, Alifater >C12-C < 5, Alifater >C5-C < Alifater >C16-C Aromater >C8-C < 4, Aromater >C10-C < 3, Aromater >C16-C , Oljetyp Motorolja, restolja PAH Summa PAH med låg molekylvikt ,37 < 0,30 < 0,30 < 0,30 < 0, < 0,30 < 0,30 < 0,30 < 0,30 - Summa PAH med medelhög molekylvikt ,3 1,1 < 0,30 < 0,30 < 0, < 0,30 < 0,30 < 0,30 < 0,30 - Summa PAH med hög molekylvikt ,8 1 < 0,30 < 0,30 < 0, < 0,30 < 0,30 < 0,30 < 0,30 - METALLER Arsenik As ,7-2,2 < 2,2 6,8 5,8 7,5 < 2,1 9,3 8,2 2,2 4 5,3 3,4 8,4 Barium Ba Kadmium Cd 0,5 15 < 0,20 - < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 Kobolt Co ,8-3,7 2,3 8,7 6,2 10 7, ,8 5,9 8 4,6 12 Krom Cr , Koppar Cu ,6-18 8, Kvicksilver Hg 0,25 2,5 0, < 0,011 < 0,013 0,015 < 0,013 < 0,011 < 0,014 < 0,015 0,011 0,021 0,022 < 0,012 < 0,013 Nickel Ni ,9-11 3, , Bly Pb ,6-2,8 3, , , Vanadin V , Zink Zn Provnr /riktvärden NC1:2 NC1:3 NC2:1 NC3:2 NC3:3 NC4:1 NC4:3 NC6:2 NC6:4 NC6:5 NC7:1 NC8:1 NC8:4 NC9:3 NC9:4 < Värdet understiger laboratoriets rapporteringsgräns *Jämförelser med Naturvårdsverkets riktvärden för förorenad mark (NV 5976) Känslig Markanvändning, KM Mindre Känslig Markanvändning, MKM Uppdragsnummer: N:\103\32\ \0-Mapp\09 Beskr-Utredn-PM-Kalkyl\Analyser\Sammanställning analysresultat.xls

23 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Norconsult AB Box GÖTEBORG AR-14-SL EUSELI Í%R%^ÂÂ^zu7Î Kundnummer: SL Analysrapport Uppdragsmärkn Särö centrum Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 1:2 Provtagningsplats: Särö centrum Djup (m) Provtagare Provtagningsdatum 0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 84.2 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C16 < 20 mg/kg Ts LidMiljö.0A.01.09/15 Alifater >C16-C35 91 mg/kg Ts 20% LidMiljö.0A Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 3.0 mg/kg Ts 20% LidMiljö.0A Metylkrysener/benzo(antracener 0.98 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener 1.4 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C mg/kg Ts 25% LidMiljö.0A Oljetyp Motorolja. restolja * Benso(antracen 0.75 mg/kg Ts 25% Krysen 0.62 mg/kg Ts 25% Benso(b,k)fluoranten 0.98 mg/kg Ts 25% Benso(pyren 0.62 mg/kg Ts 25% Indeno(1,2,3-cd)pyren 0.33 mg/kg Ts 25% Dibenso(a,h)antracen mg/kg Ts 25% Summa cancerogena PAH 3.4 mg/kg Ts Naftalen < mg/kg Ts 25% insända provet. Sida 1 av 2

24 AR-14-SL EUSELI Í%R%^ÂÂ^zu7Î Acenaftylen 0.33 mg/kg Ts 25% Acenaften mg/kg Ts 25% Fluoren mg/kg Ts 25% Fenantren 0.43 mg/kg Ts 25% Antracen 0.26 mg/kg Ts 25% Fluoranten 1.4 mg/kg Ts 25% Pyren 1.1 mg/kg Ts 25% Benzo(g,h,i)perylen 0.33 mg/kg Ts 25% Summa övriga PAH 4.0 mg/kg Ts Summa PAH med låg molekylvikt 0.37 mg/kg Ts Summa PAH med medelhög molekylvikt 3.3 mg/kg Ts Summa PAH med hög molekylvikt 3.8 mg/kg Ts Arsenik As 2.7 mg/kg Ts 30% SS / ICP-AES Barium Ba 110 mg/kg Ts 20% SS / ICP-AES Bly Pb 4.6 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.8 mg/kg Ts 20% SS / ICP-AES Koppar Cu 9.6 mg/kg Ts 30% SS / ICP-AES Krom Cr 12 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 8.9 mg/kg Ts 30% SS / ICP-AES Vanadin V 15 mg/kg Ts 35% SS / ICP-AES Zink Zn 29 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

25 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Norconsult AB Box GÖTEBORG AR-15-SL EUSELI Í%R%^ÂÂ_qPEÎ Kundnummer: SL Analysrapport Uppdragsmärkn Särö centrum Provnummer: Provtagare Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 1:3 Provtagningsplats: Särö centrum Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 82.0 % 5% SS-EN 12880:2000 Benso(antracen 0.20 mg/kg Ts 25% Krysen 0.18 mg/kg Ts 25% Benso(b,k)fluoranten 0.28 mg/kg Ts 25% Benso(pyren 0.18 mg/kg Ts 25% Indeno(1,2,3-cd)pyren mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH 0.95 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen 0.11 mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren mg/kg Ts 25% Fenantren 0.24 mg/kg Ts 25% Antracen 0.12 mg/kg Ts 25% Fluoranten 0.40 mg/kg Ts 25% Pyren 0.32 mg/kg Ts 25% Benzo(g,h,i)perylen mg/kg Ts 25% Summa övriga PAH 1.4 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt 1.1 mg/kg Ts Summa PAH med hög molekylvikt 1.0 mg/kg Ts Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN insända provet. Sida 1 av 2

26 AR-15-SL EUSELI Í%R%^ÂÂ_qPEÎ Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

27 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Norconsult AB Box GÖTEBORG AR-15-SL EUSELI Í%R%^ÂÂ_qO<Î Kundnummer: SL Analysrapport Uppdragsmärkn Särö centrum Provnummer: Provtagare Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 2:1 Provtagningsplats: Särö centrum Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 90.9 % 5% SS-EN 12880:2000 Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As 2.2 mg/kg Ts 30% SS / ICP-AES Barium Ba 160 mg/kg Ts 20% SS / ICP-AES Bly Pb 2.8 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.7 mg/kg Ts 20% SS / ICP-AES insända provet. Sida 1 av 2

28 AR-15-SL EUSELI Í%R%^ÂÂ_qO<Î Koppar Cu 18 mg/kg Ts 30% SS / ICP-AES Krom Cr 22 mg/kg Ts 30% SS / ICP-AES Nickel Ni 11 mg/kg Ts 30% SS / ICP-AES Vanadin V 15 mg/kg Ts 35% SS / ICP-AES Zink Zn 29 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

29 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Norconsult AB Box GÖTEBORG AR-14-SL EUSELI Í%R%^ÂÂ^zv@Î Kundnummer: SL Analysrapport Uppdragsmärkn Särö centrum Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 3:2 Provtagningsplats: Särö centrum Djup (m) Provtagare Provtagningsdatum 0,4-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 83.8 % 5% SS-EN 12880:2000 Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As < 2.2 mg/kg Ts 30% SS / ICP-AES Barium Ba 17 mg/kg Ts 20% SS / ICP-AES Bly Pb 3.4 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 2.3 mg/kg Ts 20% SS / ICP-AES insända provet. Sida 1 av 2

30 AR-14-SL EUSELI Koppar Cu 8.5 mg/kg Ts 30% SS / ICP-AES Krom Cr 5.4 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 3.4 mg/kg Ts 30% SS / ICP-AES Vanadin V 7.6 mg/kg Ts 35% SS / ICP-AES Zink Zn 17 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

31 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Norconsult AB Box GÖTEBORG AR-14-SL EUSELI Í%R%^ÂÂ^zwIÎ Kundnummer: SL Analysrapport Uppdragsmärkn Särö centrum Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 3:3 Provtagningsplats: Särö centrum Djup (m) Provtagare Provtagningsdatum 0,8-1, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 75.0 % 10% SS-EN 12880:2000 Glödförlust 3.2 % Ts 10% SS-EN 12879:2000 TOC beräknat 1.8 % TS. Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As 6.8 mg/kg Ts 30% SS / ICP-AES Barium Ba 55 mg/kg Ts 20% SS / ICP-AES Bly Pb 14 mg/kg Ts 30% SS / ICP-AES insända provet. Sida 1 av 2

32 AR-14-SL EUSELI Í%R%^ÂÂ^zwIÎ Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 8.7 mg/kg Ts 20% SS / ICP-AES Koppar Cu 16 mg/kg Ts 30% SS / ICP-AES Krom Cr 36 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 25 mg/kg Ts 30% SS / ICP-AES Vanadin V 48 mg/kg Ts 35% SS / ICP-AES Zink Zn 71 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

33 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Norconsult AB Box GÖTEBORG AR-14-SL EUSELI Í%R%^ÂÂ^zxRÎ Kundnummer: SL Analysrapport Uppdragsmärkn Särö centrum Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 4:1 Provtagningsplats: Särö centrum Djup (m) Provtagare Provtagningsdatum 0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 76.3 % 5% SS-EN 12880:2000 Arsenik As 5.8 mg/kg Ts 30% SS / ICP-AES Barium Ba 47 mg/kg Ts 20% SS / ICP-AES Bly Pb 13 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.2 mg/kg Ts 20% SS / ICP-AES Koppar Cu 12 mg/kg Ts 30% SS / ICP-AES Krom Cr 23 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 15 mg/kg Ts 30% SS / ICP-AES Vanadin V 36 mg/kg Ts 35% SS / ICP-AES Zink Zn 53 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

34 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Norconsult AB Box GÖTEBORG AR-14-SL EUSELI Í%R%^ÂÂ^zy[Î Kundnummer: SL Analysrapport Uppdragsmärkn Särö centrum Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 4:3 Provtagningsplats: Särö centrum Djup (m) Provtagare Provtagningsdatum 0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 74.6 % 5% SS-EN 12880:2000 Arsenik As 7.5 mg/kg Ts 30% SS / ICP-AES Barium Ba 95 mg/kg Ts 20% SS / ICP-AES Bly Pb 19 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 10 mg/kg Ts 20% SS / ICP-AES Koppar Cu 22 mg/kg Ts 30% SS / ICP-AES Krom Cr 45 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 29 mg/kg Ts 30% SS / ICP-AES Vanadin V 64 mg/kg Ts 35% SS / ICP-AES Zink Zn 88 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

35 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Norconsult AB Box GÖTEBORG AR-14-SL EUSELI Í%R%^ÂÂ^zzdÎ Kundnummer: SL Analysrapport Uppdragsmärkn Särö centrum Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 6:2 Provtagningsplats: Särö centrum Djup (m) Provtagare Provtagningsdatum 0,1-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 89.3 % 5% SS-EN 12880:2000 Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 49 mg/kg Ts 20% SS / ICP-AES Bly Pb 6.4 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.9 mg/kg Ts 20% SS / ICP-AES Koppar Cu 12 mg/kg Ts 30% SS / ICP-AES Krom Cr 20 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 14 mg/kg Ts 30% SS / ICP-AES Vanadin V 25 mg/kg Ts 35% SS / ICP-AES Zink Zn 45 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

36 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Norconsult AB Box GÖTEBORG AR-14-SL EUSELI Í%R%^ÂÂ^z{mÎ Kundnummer: SL Analysrapport Uppdragsmärkn Särö centrum Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 6:4 Provtagningsplats: Särö centrum Djup (m) Provtagare Provtagningsdatum 1,1-1, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 66.9 % 5% SS-EN 12880:2000 Arsenik As 9.3 mg/kg Ts 30% SS / ICP-AES Barium Ba 72 mg/kg Ts 20% SS / ICP-AES Bly Pb 21 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 15 mg/kg Ts 20% SS / ICP-AES Koppar Cu 23 mg/kg Ts 30% SS / ICP-AES Krom Cr 39 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 30 mg/kg Ts 30% SS / ICP-AES Vanadin V 51 mg/kg Ts 35% SS / ICP-AES Zink Zn 89 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

37 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Norconsult AB Box GÖTEBORG AR-14-SL EUSELI Í%R%^ÂÂ^z vî Kundnummer: SL Analysrapport Uppdragsmärkn Särö centrum Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 6:5 Provtagningsplats: Särö centrum Djup (m) Provtagare Provtagningsdatum 1, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 63.5 % 5% SS-EN 12880:2000 Arsenik As 8.2 mg/kg Ts 30% SS / ICP-AES Barium Ba 55 mg/kg Ts 20% SS / ICP-AES Bly Pb 16 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 10 mg/kg Ts 20% SS / ICP-AES Koppar Cu 16 mg/kg Ts 30% SS / ICP-AES Krom Cr 35 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 24 mg/kg Ts 30% SS / ICP-AES Vanadin V 49 mg/kg Ts 35% SS / ICP-AES Zink Zn 78 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

38 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Norconsult AB Box GÖTEBORG AR-14-SL EUSELI Í%R%^ÂÂ^z}ÃÎ Kundnummer: SL Analysrapport Uppdragsmärkn Särö centrum Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 7:1 Provtagningsplats: Särö centrum Djup (m) Provtagare Provtagningsdatum 0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 82.8 % 5% SS-EN 12880:2000 Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As 2.2 mg/kg Ts 30% SS / ICP-AES Barium Ba 41 mg/kg Ts 20% SS / ICP-AES Bly Pb 9.8 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.8 mg/kg Ts 20% SS / ICP-AES insända provet. Sida 1 av 2

39 AR-14-SL EUSELI Í%R%^ÂÂ^z}ÃÎ Koppar Cu 19 mg/kg Ts 30% SS / ICP-AES Krom Cr 15 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 9.9 mg/kg Ts 30% SS / ICP-AES Vanadin V 24 mg/kg Ts 35% SS / ICP-AES Zink Zn 47 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

40 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Norconsult AB Box GÖTEBORG AR-14-SL EUSELI Í%R%^ÂÂ^z~!Î Kundnummer: SL Analysrapport Uppdragsmärkn Särö centrum Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 8:1 Provtagningsplats: Särö centrum Djup (m) Provtagare Provtagningsdatum 0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 79.3 % 5% SS-EN 12880:2000 Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As 4.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 43 mg/kg Ts 20% SS / ICP-AES Bly Pb 16 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.9 mg/kg Ts 20% SS / ICP-AES insända provet. Sida 1 av 2

41 AR-14-SL EUSELI Í%R%^ÂÂ^z~!Î Koppar Cu 9.0 mg/kg Ts 30% SS / ICP-AES Krom Cr 17 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 11 mg/kg Ts 30% SS / ICP-AES Vanadin V 29 mg/kg Ts 35% SS / ICP-AES Zink Zn 63 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

42 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Norconsult AB Box GÖTEBORG AR-14-SL EUSELI Í%R%^ÂÂ^zÃ*Î Kundnummer: SL Analysrapport Uppdragsmärkn Särö centrum Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 8:4 Provtagningsplats: Särö centrum Djup (m) Provtagare Provtagningsdatum 1, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 73.7 % 5% SS-EN 12880:2000 Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As 5.3 mg/kg Ts 30% SS / ICP-AES Barium Ba 62 mg/kg Ts 20% SS / ICP-AES Bly Pb 19 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 8.0 mg/kg Ts 20% SS / ICP-AES insända provet. Sida 1 av 2

43 AR-14-SL EUSELI Í%R%^ÂÂ^zÃ*Î Koppar Cu 15 mg/kg Ts 30% SS / ICP-AES Krom Cr 30 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 18 mg/kg Ts 30% SS / ICP-AES Vanadin V 44 mg/kg Ts 35% SS / ICP-AES Zink Zn 74 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

44 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Norconsult AB Box GÖTEBORG AR-14-SL EUSELI Í%R%^ÂÂ^zÄ3Î Kundnummer: SL Analysrapport Uppdragsmärkn Särö centrum Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 9:3 Provtagningsplats: Särö centrum Djup (m) Provtagare Provtagningsdatum 1,2-2, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 81.2 % 10% SS-EN 12880:2000 Glödförlust 2.7 % Ts 10% SS-EN 12879:2000 TOC beräknat 1.5 % TS. Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As 3.4 mg/kg Ts 30% SS / ICP-AES Barium Ba 120 mg/kg Ts 20% SS / ICP-AES Bly Pb 7.0 mg/kg Ts 30% SS / ICP-AES insända provet. Sida 1 av 2

45 AR-14-SL EUSELI Í%R%^ÂÂ^zÄ3Î Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 4.6 mg/kg Ts 20% SS / ICP-AES Koppar Cu 12 mg/kg Ts 30% SS / ICP-AES Krom Cr 17 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 10 mg/kg Ts 30% SS / ICP-AES Vanadin V 26 mg/kg Ts 35% SS / ICP-AES Zink Zn 45 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2
