1 Fagrabo 1:17 Vårgårda kommun Översiktlig miljöteknisk markundersökning PM Datum: Granskad av: P. Nilsson Uppdragsnummer: Upprättad av:

2 Fagrabo 1:17, Vårgårda kommun Översiktlig miljöteknisk undersökning PM INNEHÅLL 1 BAKGRUND RIKTVÄRDEN OCH HANDLINGAR VERKSAMHETSBESKRIVNING OMRÅDESBESKRIVNING GENOMFÖRDA UNDERSÖKNING JORDPROVTAGNING SKRUVBORRNING GRUNDVATTENPROVTAGNING RESULTAT KONCEPTUELL MODELL BEDÖMNING AV FÖRORENINGSSITUATION RISKBEDÖMNING SAMLAD BEDÖMNING MYNDIGHETSKONTAKT BILAGOR (12)

3 Fagrabo 1:17, Vårgårda kommun Översiktlig miljöteknisk undersökning PM Administrativa uppgifter Beställare: Vårgårda kommun Stefan Olsson Kontaktperson Stefan Olsson Konsult: BG&M Konsult AB Rådmansgatan Skövde Uppdragsledare: Peter Nilsson Handläggare: Fältgeotekniker: Jonas Nilsson Fastighetsbeteckning: Fagrabo 1:17 Besöksadress: Fagrabovägen Vårgårda 3 (12)

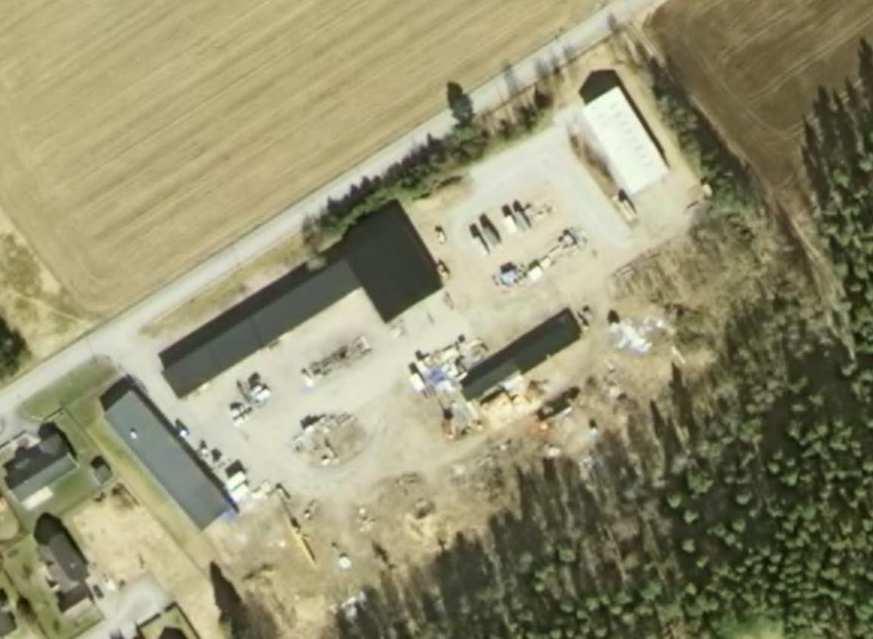

4 Fagrabo 1:17, Vårgårda kommun Översiktlig miljöteknisk undersökning PM BAKGRUND BG&M Konsult AB (BGM) har erhållit uppdraget att utföra en översiktlig miljöteknisk markundersökning av fastigheten Fagrabo 1:17 i Vårgårda. På fastigheten har det bedrivits industriverksamhet sedan Fastigheten skall eventuellt göras om till bostadstomter, varvid föroreningssituationen på fastigheten behöver utredas. Syftet med föreliggande undersökning är att undersöka förekomsten av föroreningar i mark och grundvatten och att bedöma eventuella risker och lämpliga åtgärder med hänsyn till föroreningsförekomst. Målet är att fastigheten skall kunna användas för bostadsändamål. Detta PM omfattar redogörelse av utförda fältarbeten, analysresultat samt en bedömning över föroreningssituationen intensitet och dignitet, samt förslag på lämpliga åtgärder. 2 RIKTVÄRDEN OCH HANDLINGAR För jämförelse av analysresultat för mark tillämpas Naturvårdsverkets riktvärden för förorenad mark (Naturvårdsverket, 2016). För jämförelse av grundvatten används Holländska listan (Esdat Environmental Database, 2013) och riktvärden från SPI (2010). Grundvattnet jämförs också med SGU-FS 2016:1. Det förutsätts att berört område i fortsättningen skall nyttjas för bostäder. Således tillämpas riktvärden för KM, så kallad känslig markanvändning. Arbetet har utförts i enlighet med SGF:s Fälthandbok Miljötekniska markundersökningar. Rapport 2: VERKSAMHETSBESKRIVNING På fastigheten startades 1962 en firma som hyr ut maskiner till byggindustrin. Verksamheten har sedan starten drivits av samma företag. Numera omfattar verksamheten också en butik som säljer byggutrustning. På fastigheten har det funnits 3 st dieselcisterner. Den cistern som användes för uppvärmning av byggnaderna är borttagen. Den var placerad väster om butikslokalen och platsen kunde ej undersökas på grund av ledningar i marken. De andra två cisternerna var markförlagda och finns kvar. De har fyllts med sand och därefter täckts av en betongplatta. Det finns inga uppgifter om olyckstillfällen eller större spill. 4 OMRÅDESBESKRIVNING Fastigheten Fagrabo 1:17 är en ca 2,7 ha stor fastighet i nordöstra delen av Vårgårda tätort. Fastigheten är plan och sluttar svagt åt sydöst. Den västra delen av fastigheten är asfalterad. I övrigt består ytorna av grus och vegetation. Ett igenväxt område finns i den östligaste delen av fastigheten. Fastighetsägaren angav att det troligen inte pågått någon industriell 4 (12)

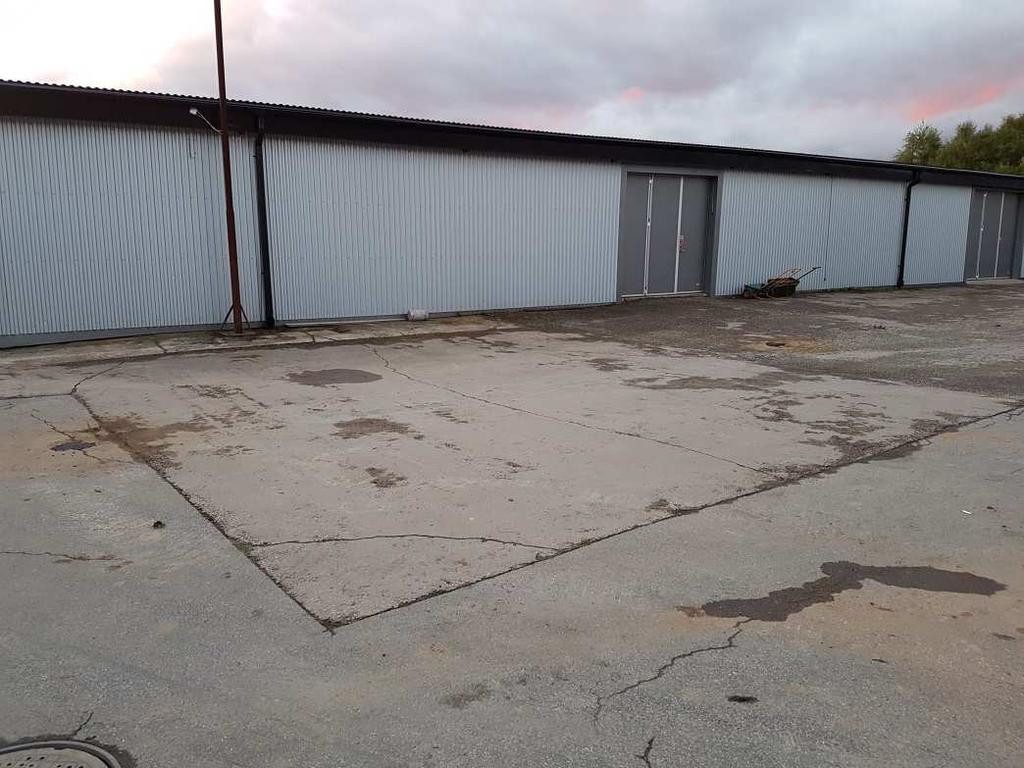

5 Fagrabo 1:17, Vårgårda kommun Översiktlig miljöteknisk undersökning PM verksamhet där, utöver att ytan en gång i tiden var uppgrusad. Det finns flera byggnader på fastigheten som utgörs av butik och personalutrymmen, förråd, garage och verkstadslokaler. På fastighetens södra del finns en brunn som används för fordonstvätt. Maskiner och fordon spolas av med an vattenslang. Tvätt sker på asfalterad yta och vattnet avleds till en brunn med slamavskiljare. Övriga hårdgjorda ytor är anslutna till dagvattenbrunnar. Figur 4-1. Fastigheten Fagrabo 1:17 sett från ovan. Sedan fotot togs har ytterligare en byggnad uppförts. Cisternerna är belägna i det markerade området. Marken på fastigheten utgörs av isälvssediment. Marken består överst av fyllning om ca 0,2-0,4 m mäktighet. Strax under fyllningen finns i de flesta provtagningspunkterna rester av gamla mulljordsskiktet kvar. Under fyllningen förekommer sand av varierande kornfraktion. 5 (12)

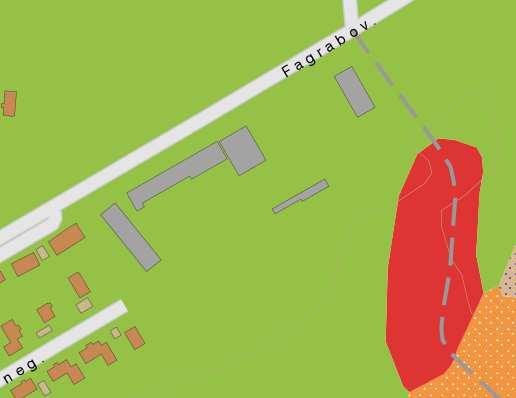

6 Fagrabo 1:17, Vårgårda kommun Översiktlig miljöteknisk undersökning PM Figur 4-2. Den naturliga jorden består av isälvssediment, framför allt sand. I sydöstra delen av fastigheten finns berg i dagen. Grundvattenströmningen antas vara i nordvästlig riktning och befinner sig ca 3,5 m under markytan. Figur 3. Placering av dieselcisterner under en betongplatta. MP1, MP2 och MP3 placerades kring betongplattan. 6 (12)

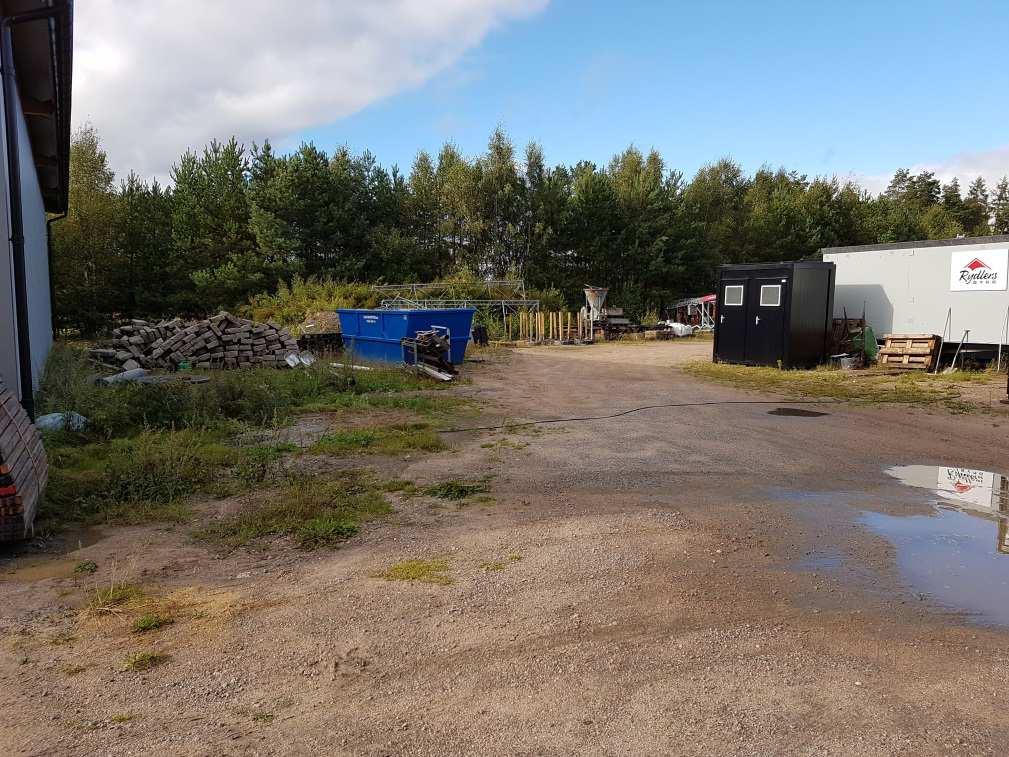

7 Fagrabo 1:17, Vårgårda kommun Översiktlig miljöteknisk undersökning PM Figur 4. Vy mot nordvästra delen av fastigheten. MP9 placerades höger om containern. Figur 5. Lagringsyta i nordväst. Här placerades provpunkt MP8. 7 (12)

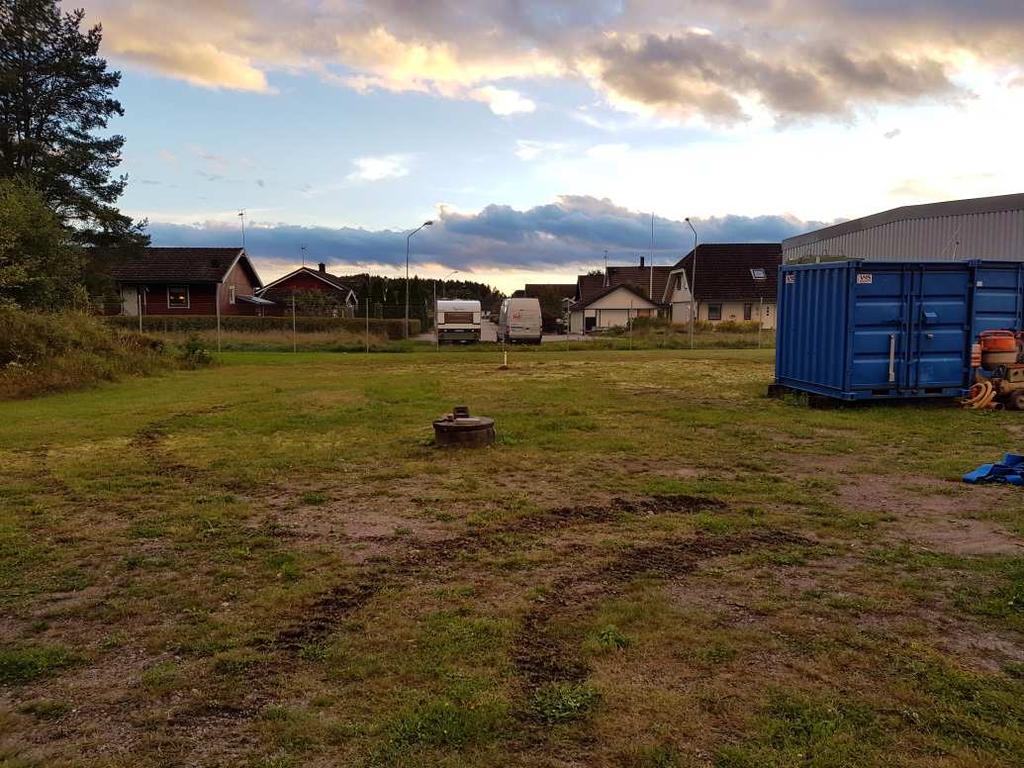

8 Fagrabo 1:17, Vårgårda kommun Översiktlig miljöteknisk undersökning PM Figur 6. Fastighetens södra del. Här ses brunnen som används för biltvätt. Grundvattenröret MP4 syns bortom brunnen. 5 GENOMFÖRDA UNDERSÖKNING 5.1 Jordprovtagning skruvborrning Fältarbeten genomfördes där 9 provpunkter uttogs genom skruvprovtagning med geoteknisk borrbandvagn. Jordprover uttogs varje 0,5 meter alternativt vid jordartsbyte. Jordproverna placerades i diffusionstäta burkar och påsar erhållna av Eurofins. Även asfalt uttogs i fyra provpunkter. Under arbetenas gång fördes fältprotokoll där intryck såsom lukt- och synintryck registrerades. Vidare gjordes en okulär jordartsbedömning. Fältanteckningar och jordartsprotokoll redovisas i Bilaga 2. Direktmätning av flyktiga kolväten utfördes i inomhusmiljö på prover som tempererats till ca 20 C med PID-instrument av typen Photovac Halter av flyktiga kolväten detekterades främst i punkt MP2. Samtliga resultat från PID-mätningen redovisas i Bilaga 2. Inmätning av samtliga provtagningspunkter utfördes med GPS-utrustning i koordinatsystem (X, Y) Sweref och i höjdsystem RH Läge för provtagningspunkterna redovisas på ritning M1 bilaga 1. Jordprover sparas hos BGM i 3 månader från provtagningsdatum för att vid behov möjliggöra vidare analyser. Totalt genomfördes 10 oljeanalyser och 18 metallanalyser. 8 (12)

9 Fagrabo 1:17, Vårgårda kommun Översiktlig miljöteknisk undersökning PM Grundvattenprovtagning 3 st grundvattenrör (2 st PEH Ø 63 och 1 st 50 Ø mm) med en meter filter installerades. En punkt placerades söder om butiksbyggnaden, en söder om förrådet och ett rör i anslutning till cisternerna. Filtersand fylldes runt filtret och rören tätades vid markyta med bentonitlera. Tillrinning av grundvatten bedöms som god. Provtagning av grundvatten genomfördes Vattnet omsattes 2-3 rörvolymer innan provtagning. Trots omsättning förekom det mycket partiklar i vattnet. Vatten uttogs med en engångsbailer i respektive rör och samlades upp i provtagningskärl tillhandahållna av Eurofins. Vid provtagningstillfället utfördes direktmätning av ph och konduktivitet på grundvattnet. I tabellerna nedan anges data över installerade grundvattenrör samt resultat från direktmätningen. Tabell 1. Data över installerade grundvattenrör. Sammanställning av data grundvattenrör GV-rör MP3 GV-rör MP4 GV-rör MP7 Plushöjd markyta +107, , ,34 GV-yta [mumy] 3,5 3,45 3,5 Plushöjd gv-yta +104, , ,44 ph 5,80 5,97 5,80 Konduktivitet [µs] Analyser som utförts på grundvattnet redovisas i tabell 2 nedan. Tabell 2. Analyser som utförts på grundvattnet. Analyser grundvatten GV-rör MP3 GV-rör MP4 GV-rör MP8 BTEX X X X Alifater X X X Aromater X X X PAH X X X Tungmetaller X X X 6 RESULTAT Endast ett av de analyserade proverna överskrider de generella riktvärdena från Naturvårdsverket. MP8-2, som utgörs av mullhaltig sand uppvisar halter av alifater 2,5 ggr över riktvärdet för MKM. I övrigt visade analysresultaten att alifater förekommer i jordproverna i MP2, som är belägen invid cisternerna. Dock understiger halterna tillämpade riktvärden. 9 (12)

10 Fagrabo 1:17, Vårgårda kommun Översiktlig miljöteknisk undersökning PM Generellt erhölls låga värden vid PID-mätning. Inget anmärkningsvärt framkom av grundvattenanalyserna. 7 KONCEPTUELL MODELL Spridningsförutsättningarna i marken är stora då marken utgörs av sand och bedöms som mycket genomsläpplig. Ytliga föroreningar kan också övergå i gasfas. Det är främst direktkontakt och intag av jord som utgör de största exponeringsvägarna. Figur 7. Konceptuell ell av förutsättningarna på fastigheten Fagrabo 1:17. Figuren illustrerar vilka spridningsvägar och exponeringsvägar som är aktuella. 8 BEDÖMNING AV FÖRORENINGSSITUATION Ingen förorening av större omfattning har påträffats på fastigheten. 3 provpunkter uttogs invid cisternerna där sannolikheten för oljeförorening var stor. Dock uppmättes endast halter av alifater i MP2 understigande riktvärdena. Troligen har de utsläpp som skett spridits och spätts ut i jordlagren under lång tid. De utsläpp som konstaterats är också relativt gamla och en nedbrytning av oljan har troligen skett. Ingen förorening noterades i grundvattnet, vilket tyder på att det inte förekommer en omfattande oljeförorening på platsen. En förorening bestående av motorolja finns i den nordöstra delen av fastigheten där förvaring av maskiner, byggbodar, material och liknande sker. De översta 3 decimetrarna av jordlagret hade en skarp lukt och det var i den mullhaltiga jorden på 0,2-0,3 m som föroreningen av olja påträffades. Detta är troligen den gamla markytan, som har belagts med ett tunt lager fyllning. Prov under denna nivå har ej analyserats. Under 0,3 m var jordproverna ingen särskild lukt. Motorolja är en relativt immobil 10 (12)

11 Fagrabo 1:17, Vårgårda kommun Översiktlig miljöteknisk undersökning PM förorening och bör inte ha spridits särskilt djupt i marken. Utbredningen av denna förorening är okänd i ytled. Det kan vara en enskild fläck som upptäcktes, eller fläckvis förekomma på ett större område, då det förvaras mycket material och fordon på platsen. Det gick inte att okulärt bedöma denna föroreningsförekomst. Analysresultaten i övrigt påvisar ingen föroreningsförekomst. Fastigheten är relativt stor, varvid föroreningar kan förekomma på andra platser än de som provtagits. Möjligt är att mindre spill har skett där cisternen för uppvärmning har varit belägen. 9 RISKBEDÖMNING Det är främst den ytliga föroreningen i MP8 som utgör störst risk. Den förorenade jorden ligger ytligt och är därmed lättåtkomlig. Förorening kring oljecisternerna kommer att bli mer tillgänglig då cisternerna och asfalt tas bort. Oljeföroreningar kan också övergå i gasfas och därmed exponera människor som vistas på området. Markmiljön bedöms inte som skyddsvärd då den främst utgörs av asfalterade och grusade ytor där ringa växtlighet finns. Det bedöms inte föreligga markanta risker för pågående markanvändning, men halterna av alifater i MP8 är höga och utefter de generella riktvärdena utgör de en risk för kommande bostadsändamål. 10 SAMLAD BEDÖMNING Föroreningen i MP8 och MP2 bör avlägsnas inför förändrad markanvändning. Rimligt är att kontrollprover tas i samband med sanering för att säkerställa att det förorenade materialet har tagits bort. Då cisternerna avlägsnas bör intilliggande jord avlägsnas och ersättas med rena massor. Vid schakt inom fastigheten bör man också vara uppmärksam på nya föroreningar Myndighetskontakt Anmälan om sanering kan behöva göras till aktuell miljömyndighet enligt 28 förordningen om miljöfarlig verksamhet och hälsoskydd (1998:899). Anmälan skall göras 6 veckor innan påbörjad avhjälpandeåtgärd. Inför planerad sanering/avhjälpandeåtgärd rekommenderas att samråd genomförs med tillsynsmyndighet. Härvid ska också krav på anmälan, tillstånd etc. samt eventuell återvinning eller omhändertagande av avfall som utgörs av förorenade jordmassor behandlas. Det råder upplysningsplikt för den som äger eller brukar en fastighet gällande upptäckt av föroreningar enligt miljöbalken. Enligt 10 kap 11 skall tillsynsmyndighet genast underrättas. 11 (12)

12 Fagrabo 1:17, Vårgårda kommun Översiktlig miljöteknisk undersökning PM BG&M Konsult AB Skövde Peter Nilsson BILAGOR Bilaga 1 Ritningar - M1-1 Skruvprovtagning Bilaga 2 Jordarts- och provtagningstabell Bilaga 3 Analysresultat - Tabell 1 Jord, olja, metaller - Tabell 2 Jord, olja, metaller - Tabell 3 Jord, olja, metaller - Tabell 4 Grundvatten olja, metaller Bilaga 4 Analysrapporter från laboratorium 12 (12)

13 BILAGA 1

14 D BL VG S-416 BL VG V OKÄND BL+ VG+106,30 BL+ VG+106,00 10 (12) D- S- D- BL+ VG+106,40 S- BL+ VG+106, (7) S VG +105,95 D VG +106,37 S VG +105,99 D VG +106,49 V 63 PEM S 200 PP D 315 PP V 110 PVC V 110 PVC 9 0 V 63 PEM S 200 PP D 315 PP S VG D VG S 250 PVC D 300 BTG V 160 PVC S VG D VG S 250 PVC D 300 BTG V 160 PVC S VG Rapphönegatan S VG D VG S VG D VG D VG D-2709 BL VG S-2711 BL VG S VG D VG Multifixkoppling Bygg, Geo, Vatten och Miljö -

15 BILAGA 2

16 Bilaga 2 Fagrabo 1:17 Rapport Översiktlig miljöteknisk undersökning Fagrabo 1:17 Sammanställning av resultat för jord Rådmansgatan Skövde Provpunkt Djup (m) Jordartsbenämning Metaller Olja MP 1 Uppmätt vy i bh 3,2 mumy(160829). Fältarbete: J.N. & R.F Analyser *1 PIDutslag *2 Förorening*3 Anmärkning 1 0-0,05 Asfalt 6 2 lager 2-0,4 Brun FYLLNING /grus sand/ <5 3-0,6 Brun mullhaltig grusig siltig SAND X <5 Äldre markyta? 4-1 Brun ngt grusig siltig SAND <5 5-1,5 Brun ngt siltig grusig SAND <5 6-2 Brun ngt siltig grusig SAND X X <5 7-2,5 Brun ngt siltig ngt grusig SAND <5 8-3 Brun ngt siltig ngt grusig SAND <5 9-3,5 Brun ngt grusig ngt siltig SAND < Brun ngt grusig ngt siltig SAND <5 MP 2 Uppmätt vy i bh 3,5 mumy(160829) ,06 Asfalt <5 Annan asfalt, 1 lager 2-0,4 Brun FYLLNING /grus sand/ X <5 3-0,6 Brun mullhaltig grusig siltig SAND X X 68 Oljelukt, äldre markyta 4-1,0 Brun ngt grusig SAND 12 Svag oljelukt 5-1,5 Brun ngt grusig SAND 7 Ingen lukt 6-2,0 Brun ngt grusig SAND 0 Ingen lukt 7-2,5 Brun grusig SAND innhållande lerskikt <5 Lukt, ej olja 8-3,0 Brun grusig SAND innhållande lerskikt <5 Annan medel? 9-3,5 Brun grusig SAND <5 Oljelukt 10-4,0 Brun ngt grusig SAND X X 7 Oljelukt MP 3 Uppmätt vy i rör 3,5 mumy(160829) ,02 Asfalt Ej provtaget 2-0,05 Asfalt <5 3-0,4 Brun FYLLNING /grus sand/ 0 Ev. stört prov. Asfalt i borrhål 4-0,5 Brun mullhaltig grusig siltig SAND X 0 Äldre tidigare markyta? 5-1,0 Brun ngt grusig ngt siltig SAND 0 6-1,4 Brun ngt grusig ngt siltig SAND X X <5 7-2,0 Brun grusig SAND <5 8-2,6 Brun grusig SAND <5 9-2,8 Brun ngt lerig SILT innehållande lerskikt <5 Lerlager vid 2,7mumy. 10-3,3 Brun grusig SAND <5 11-3,6 Brun grusig SAND <5 12-4,0 Brun grusig SAND <5 MP 4 Uppmätt vy i rör 3,45 mumy(160829) ,35 Brun FYLLNING /mulljord grus sand/ 0 2-0,5 Mörkbrun mullhaltig siltig SAND X 0 3-1,0 Brun ngt siltig SAND <5 4-1,3 Brun ngt sandig SILT <5 5-2,0 Brun grusig SAND <5 6-2,5 Brun grusig SAND 0 7-3,0 Brun grusig SAND <5 8-3,3 Brun grusig SAND <5 9-4,0 Brun grusig SAND <5 Not: *1 Val av analys markeras med X. *2 PID-mätning utförd i fält/inomhusmiljö Temperatur vid mättillfälle: 20 C * 3 Om förorening över riktvärde påträffats, anges här typ av förorening samt vilket riktvärde som överskrids. Gul markering innebär att rubricerad halt överskrider KM. Röd markering innebär att rubricerad halt överskrider MKM. Serienr PID: EKGG350

17 Bilaga 2 Fagrabo 1:17 Rapport Översiktlig miljöteknisk undersökning Fagrabo 1.17 Sammanställning av resultat för jord Rådmansgatan Skövde Provpunkt Djup (m) PID- Metaller Olja Jordartsbenämning utslag *2 Förorening*3 Anmärkning MP 5 Uppmätt vy i bh 3,6 mumy (160829) ,05 Asfalt <5 Asfalt i 1 lager 2-0,3 Brun FYLLNING /grus sand/ X <5 3-0,4 Mörkbrun mullhaltig ngt grusig siltig SAND <5 4-1 Brun ngt grusig SAND X X 0 5-1,5 Brun ngt grusig SAND <5 6-2 Brun ngt grusig SAND <5 7-2,5 Brun ngt grusig SAND <5 8-3 Brun ngt grusig SAND <5 9-3,6 Brun ngt grusig SAND < Brun ngt grusig SAND 0 MP 6 Uppmätt vy i bh torrt (160829) ,2 Brun FYLLNING /mulljord grus sand/ X 0 2-0,3 Mörkbrun mullhaltig siltig SAND <5 Trä, rötter 3-0,5 Brun ngt grusig sandig SILT 0 4-1,0 Brun ngt grusig SAND <5 5-1,3 Brun ngt siltig SAND X X <5 Finsand 6-1,8 Brun ngt grusig SAND <5 7-2,3 Brun SAND <5 8-3,0 Brun SAND <5 9-3,5 Brun ngt grusig SAND <5 10-4,0 Brun ngt grusig SAND <5 MP 7 Uppmätt vy i rör 3,5 mumy(160829) ,3 Brun FYLLNING /mulljord grus sand/ X 0 2-0,4 Mörkbrun mullhaltig siltig SAND Ej påse 3-1,0 Brun grusig siltig SAND 0 4-1,5 Brun ngt siltig SAND 0 Finsand 5-2,0 Brun ngt siltig SAND X X <5 Finsand 6-2,5 Brun ngt siltig SAND 0 7-3,0 Brun grusig SAND 0 8-3,3 Brun ngt grusig SAND 0 9-3,8 Brun siltig SAND innehållande lerskikt <5 Finsand Brun ngt lerig siltig SAND innehållande 10-4,0 lerksikt <5 MP ,2 Brun FYLLNING /grus sand/ X 0 Skarp lukt 2-0,3 Mörkbrun mullhaltig grusig siltig SAND X X 0 Alifater Skarp lukt 3-0,5 Brun grusig siltig SAND 0 4-1,0 Brun SAND <5 Finsand 5-1,2 Brun siltig SAND <5 Finsand 6-1,5 Brun ngt grusig sandig SILT <5 7-2,0 Brun ngt grusig SAND <5 8-2,5 Brun SAND <5 9-3,0 Brun SILT <5 10-3,5 Brun SAND <5 11-4,0 Brun SAND innhållande lera-och siltskikt <5 Varvig *1 Val av analys markeras med X. *2 PID-mätning utförd i fält/inomhusmiljö Temperatur vid mättillfälle: 20 C Röd markering innebär att rubricerad halt överskrider MKM. Serienr PID: EKGG350 Fältarbete: J.N. & R.F Analyser *1 * 3 Om förorening över riktvärde påträffats, anges här typ av förorening samt vilket riktvärde som överskrids. Gul markering innebär att rubricerad halt överskrider KM.

18 Bilaga 2 Fagrabo 1:17 Rapport Översiktlig miljöteknisk undersökning Fagrabo 1.17 Sammanställning av resultat för jord Rådmansgatan Skövde Provpunkt Djup (m) Jordartsbenämning Metaller Olja Fältarbete: J.N. & R.F Analyser *1 PIDutslag *2 Förorening*3 Anmärkning MP 9 Uppmätt vy i bh torrt (160829) ,3 Brun FYLLNING /grus sand/ X X <5 2-0,6 Brun siltig SAND <5 Finsand 3-1 Brun siltig SAND <5 Finsand 4-1,5 Brun ngt grusig SAND X <5 5-2 Brun ngt grusig SAND <5 6-2,5 Brun SAND <5 7-3 Brun SAND <5 8-3,5 Brun ngt grusig SAND <5 9-4 Brun ngt grusig SAND <5 Not: *1 Val av analys markeras med X. *2 PID-mätning utförd i fält/inomhusmiljö Temperatur vid mättillfälle: 20 C * 3 Om förorening över riktvärde påträffats, anges här typ av förorening samt vilket riktvärde som överskrids. Gul markering innebär att rubricerad halt överskrider KM. Röd markering innebär att rubricerad halt överskrider MKM. Serienr PID: EKGG350

19 BILAGA 3

20 Bilaga 3 - Analysresultat Fagrabo 1:17, Vårgårda kommun Miljöteknisk undersökning PM Fagrabo 1:17 Tabell 1 Analysresultat för BTEX, alifater, aromater, PAH16 samt metaller på jordprover tagna på fastigheten Fagrabo 1:17 i Vårgårda kommun. Redovisning av halter samt jämförelse med riktvärden. Parameter Prov samt djup MP1-3 MP1-6 MP2-2 MP2-3 MP2-10 MP3-4 0,4-0,6 1,5-2,0 0,06-0,4 0,4-0,6 3,5-4,0 0,4-0,5 Torrsubstans (%) 92,2 91,2 92,7 86,1 83,2 89,4 BTEX (mg/kg TS) Bensen < 0,0035 < 0,0035 < 0,0035 0,012 0,04 Toluen < 0,10 < 0,10 < 0, Etylbensen < 0,10 < 0,10 < 0, M/P/O-Xylen < 0,10 < 0,10 < 0, Summa TEX < 0,20 < 0,20 < 0,20 Alifater och aromater (mg/kg TS) samt oljetyp Alifater >C5-C8 < 5,0 < 5,0 < 5, Alifater >C8-C10 < 3,0 < 3,0 < 3, Alifater >C10-C12 < 5,0 19 < 5, Alifater >C12-C16 < 5,0 64 6, Alifater >C5-C16 < 9, Alifater >C16-C35 < Aromater >C8-C10 < 4,0 < 4,0 < 4, Aromater >C10-C16 < 0,90 1,2 < 0, Metylkrysener/benzo(antracener < 0,50 < 0,50 < 0,50 Metylpyren/fluorantener < 0,50 < 0,50 < 0,50 Aromater >C16-C35 < 0,50 < 0,50 < 0, Oljetyp <C10 Utgår Utgår Utgår Oljetyp >C10 Utgår Diesel, ospec Ospec PAH16 (mg/kg TS) Benzo(antracen < 0,030 < 0,030 < 0,030 Krysen < 0,030 < 0,030 < 0,030 Benzo(b,k)fluoranten < 0,030 < 0,030 < 0,030 Benzo(pyren < 0,030 < 0,030 < 0,030 Indeno(1,2,3-cd)pyren < 0,030 < 0,030 < 0,030 Dibenzo(a,h)antracen < 0,030 < 0,030 < 0,030 Naftalen < 0,030 < 0,030 < 0,030 Acenaftylen < 0,030 < 0,030 < 0,030 Acenaften < 0,030 < 0,030 < 0,030 Flouren < 0,030 < 0,030 < 0,030 Fenantren < 0,030 0,031 < 0,030 Antracen < 0,030 < 0,030 < 0,030 Fluoranten < 0,030 < 0,030 < 0,030 Pyren < 0,030 < 0,030 < 0,030 Benzo(g,h,i)perylen < 0,030 < 0,030 < 0,030 Summa PAH med låg molekylvikt < 0,045 < 0,045 < 0, Summa PAH med medelhög molekylvikt < 0,075 0,091 < 0,075 3,5 20 Summa PAH med hög molekylvikt < 0,11 < 0,11 < 0, Summa cancerogena PAH < 0,090 < 0,090 < 0,090 Summa övriga PAH < 0,14 0,15 < 0,14 Riktvärde* 1 KM mg/kg TS MKM mg/kg TS Tabell 1 - Jordprover Analysresultat sida 1 bgm.nu

21 Bilaga 3 - Analysresultat Fagrabo 1:17, Vårgårda kommun Miljöteknisk undersökning PM Summa totala PAH16 < 0,23 0,24 < 0,23 Tabell 1 - Jordprover Analysresultat sida 2 bgm.nu

22 Bilaga 3 - Analysresultat Fagrabo 1:17, Vårgårda kommun Miljöteknisk undersökning PM Parameter Metaller (mg/kg TS) Prov samt djup MP1-3 MP1-6 MP2-2 MP2-3 MP2-10 MP3-4 0,4-0,6 1,5-2,0 0,06-0,4 0,4-0,6 3,5-4,0 0,4-0,5 Arsenik (As) 2,4 < 2,0 2,5 < 2,1 < 2,2 < 2, Barium (B Bly (Pb) 5,9 3 3,4 4,8 2,7 4, Kadmium (Cd) < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 0,8 12 Kobolt (Co) 2,2 5,5 2,4 2,2 1,8 2, Koppar (Cu) 6,6 7,1 8,2 4,9 6,4 4, Krom (Cr) 4,1 4,8 4,3 5,6 2,9 6, Kvicksilver (Hg) 0,012 < 0,010 < 0,010 0,015 < 0,011 0,013 0,25 2,5 Nickel (Ni) 4,2 8,2 5,7 4,7 4,2 4, Vanadin (V) , Zink (Zn) Noter för tabell 1: *1 Naturvårdsverkets generella riktvärden för förorenad mark. Riktvärdena gällande från Riktvärde anges för Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM). < Innebär halter under laboratoriets rapporteringsgräns. Gulmarkerad ruta innebär att riktvärde för KM uppnås eller överskrids. Rödmarkerad ruta innebär att riktvärde för MKM uppnås eller överskrids. Riktvärde* 1 KM mg/kg TS MKM mg/kg TS Tabell 1 - Jordprover Analysresultat sida 3 bgm.nu

23 Bilaga 3 - Analysresultat Fagrabo 1:17, Vårgårda kommun Miljöteknisk undersökning PM Fagrabo 1:17 Tabell 2 Analysresultat för BTEX, alifater, aromater, PAH16 samt metaller på jordprover tagna på fastigheten Fagrabo 1:17 i Vårgårda kommun. Redovisning av halter samt jämförelse med riktvärden. Parameter Prov samt djup Riktvärde* 1 MP3-6 MP4-1 MP5-2 MP5-4 MP6-1 MP6-5 KM 1,0-1,4 0,0-0,35 0,05-0,3 0,4-1,0 0,0-0,2 1,0-1,3 mg/kg TS Torrsubstans (%) 96, ,8 97, ,6 BTEX (mg/kg TS) Bensen < 0,0035 < 0,0035 < 0,0035 < 0,0035 0,012 0,04 Toluen < 0,10 < 0,10 < 0,10 < 0, Etylbensen < 0,10 < 0,10 < 0,10 < 0, M/P/O-Xylen < 0,10 < 0,10 < 0,10 < 0, Summa TEX < 0,20 < 0,20 < 0,20 < 0,20 Alifater och aromater (mg/kg TS) samt oljetyp Alifater >C5-C8 < 5,0 < 5,0 < 5,0 < 5, Alifater >C8-C10 < 3,0 < 3,0 < 3,0 < 3, Alifater >C10-C12 < 5,0 < 5,0 < 5,0 < 5, Alifater >C12-C16 < 5,0 < 5,0 < 5,0 < 5, Alifater >C5-C16 < 9,0 < 9,0 < 9,0 < 9, Alifater >C16-C35 < 10 < 10 < 10 < Aromater >C8-C10 < 4,0 < 4,0 < 4,0 < 4, Aromater >C10-C16 < 0,90 < 0,90 < 0,90 < 0, Metylkrysener/benzo(antracener < 0,50 < 0,50 < 0,50 < 0,50 Metylpyren/fluorantener < 0,50 < 0,50 < 0,50 < 0,50 Aromater >C16-C35 < 0,50 < 0,50 < 0,50 < 0, Oljetyp <C10 Utgår Utgår Utgår Utgår Oljetyp >C10 Utgår Utgår Utgår Utgår PAH16 (mg/kg TS) Benzo(antracen < 0,030 < 0,030 < 0,030 < 0,030 Krysen < 0,030 < 0,030 < 0,030 < 0,030 Benzo(b,k)fluoranten < 0,030 < 0,030 < 0,030 < 0,030 Benzo(pyren < 0,030 < 0,030 < 0,030 < 0,030 Indeno(1,2,3-cd)pyren < 0,030 < 0,030 < 0,030 < 0,030 Dibenzo(a,h)antracen < 0,030 < 0,030 < 0,030 < 0,030 Naftalen < 0,030 < 0,030 < 0,030 < 0,030 Acenaftylen < 0,030 < 0,030 < 0,030 < 0,030 Acenaften < 0,030 < 0,030 < 0,030 < 0,030 Flouren < 0,030 < 0,030 < 0,030 < 0,030 Fenantren < 0,030 < 0,030 < 0,030 < 0,030 Antracen < 0,030 < 0,030 < 0,030 < 0,030 Fluoranten < 0,030 < 0,030 < 0,030 < 0,030 Pyren < 0,030 < 0,030 < 0,030 < 0,030 Benzo(g,h,i)perylen < 0,030 < 0,030 < 0,030 < 0,030 Summa PAH med låg molekylvikt < 0,045 < 0,045 < 0,045 < 0, Summa PAH med medelhög molekylvikt < 0,075 < 0,075 < 0,075 < 0,075 3,5 20 Summa PAH med hög molekylvikt < 0,11 < 0,11 < 0,11 < 0, Summa cancerogena PAH < 0,090 < 0,090 < 0,090 < 0,090 Summa övriga PAH < 0,14 < 0,14 < 0,14 < 0,14 Summa totala PAH16 < 0,23 < 0,23 < 0,23 < 0,23 MKM mg/kg TS Tabell 2 - Jordprover Analysresultat sida 1 bgm.nu

24 Bilaga 3 - Analysresultat Fagrabo 1:17, Vårgårda kommun Miljöteknisk undersökning PM Parameter Metaller (mg/kg TS) Prov samt djup Riktvärde* 1 MP3-6 MP4-1 MP5-2 MP5-4 MP6-1 MP6-5 KM 1,0-1,4 0,0-0,35 0,05-0,3 0,4-1,0 0,0-0,2 1,0-1,3 mg/kg TS Arsenik (As) < 1,9 < 2,0 < 1,9 < 1,9 < 2,0 < 2, Barium (B Bly (Pb) 2,1 5,1 3,1 2,6 3,9 2, Kadmium (Cd) < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 0,8 12 Kobolt (Co) 2,2 1,7 2,6 2,5 2,4 1, Koppar (Cu) 5,7 7,7 8,5 5,7 12 4, Krom (Cr) 4,2 2,6 6, , Kvicksilver (Hg) < 0,010 < 0,010 < 0,010 < 0,010 < 0,010 < 0,011 0,25 2,5 Nickel (Ni) 5,3 2,8 4,6 6,7 5,5 4, Vanadin (V) 8,8 6, , Zink (Zn) Noter för tabell 2: *1 Naturvårdsverkets generella riktvärden för förorenad mark. Riktvärdena gällande från Riktvärde anges för Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM). < Innebär halter under laboratoriets rapporteringsgräns. Gulmarkerad ruta innebär att riktvärde för KM uppnås eller överskrids. Rödmarkerad ruta innebär att riktvärde för MKM uppnås eller överskrids. MKM mg/kg TS Tabell 2 - Jordprover Analysresultat sida 2 bgm.nu

25 Bilaga 3 - Analysresultat Fagrabo 1:17, Vårgårda kommun Miljöteknisk undersökning PM Fagrabo 1:17 Tabell 3 Analysresultat för BTEX, alifater, aromater, PAH16 samt metaller på jordprover tagna på fastigheten Fagrabo 1:17 i Vårgårda kommun. Redovisning av halter samt jämförelse med riktvärden. Parameter Prov samt djup Riktvärde* 1 MP7-1 MP7-5 MP8-1 MP8-2 MP9-1 MP9-4 KM 0,0-0,3 1,5-2,0 0,0-0,2 0,0-0,2 0,0-0,3 1,0-1,5 mg/kg TS Torrsubstans (%) 91,6 90,1 95, ,8 92,5 ph ,2 - - BTEX (mg/kg TS) Bensen < 0,0035 < 0,0035 < 0,0035 0,012 0,04 Toluen < 0,10 < 0,10 < 0, Etylbensen < 0,10 < 0,10 < 0, M/P/O-Xylen < 0,10 < 0,10 < 0, Summa TEX < 0,20 < 0,20 < 0,20 Alifater och aromater (mg/kg TS) samt oljetyp Alifater >C5-C8 < 5,0 < 5,0 < 5, Alifater >C8-C10 < 3,0 < 3,0 < 3, Alifater >C10-C12 < 5,0 < 8,5 < 5, Alifater >C12-C16 < 5,0 28 < 5, Alifater >C5-C16 < 9,0 36 < 9, Alifater >C16-C35 < < Aromater >C8-C10 < 4,0 < 4,0 < 4, Aromater >C10-C16 < 0,90 < 1,7 < 0, Metylkrysener/benzo(antracener < 0,50 < 0,85 < 0,50 Metylpyren/fluorantener < 0,50 < 0,85 < 0,50 Aromater >C16-C35 < 0,50 < 0,85 < 0, Oljetyp <C10 Utgår Utgår Utgår Oljetyp >C10 Utgår Motorolja Utgår PAH16 (mg/kg TS) Benzo(antracen < 0,030 < 0,057 < 0,030 Krysen < 0,030 < 0,057 < 0,030 Benzo(b,k)fluoranten < 0,030 < 0,057 < 0,030 Benzo(pyren < 0,030 < 0,057 < 0,030 Indeno(1,2,3-cd)pyren < 0,030 < 0,057 < 0,030 Dibenzo(a,h)antracen < 0,030 < 0,057 < 0,030 Naftalen < 0,030 < 0,057 < 0,030 Acenaftylen < 0,030 < 0,057 < 0,030 Acenaften < 0,030 < 0,057 < 0,030 Flouren < 0,030 < 0,057 < 0,030 Fenantren < 0,030 < 0,057 < 0,030 Antracen < 0,030 < 0,057 < 0,030 Fluoranten < 0,030 < 0,057 < 0,030 Pyren < 0,030 < 0,057 < 0,030 Benzo(g,h,i)perylen < 0,030 < 0,057 < 0,030 Summa PAH med låg molekylvikt < 0,045 < 0,086 < 0, Summa PAH med medelhög molekylvikt < 0,075 < 0,15 < 0,075 3,5 20 Summa PAH med hög molekylvikt < 0,11 < 0,20 < 0, Summa cancerogena PAH < 0,090 < 0,18 < 0,090 Summa övriga PAH < 0,14 < 0,26 < 0,14 Summa totala PAH16 < 0,23 < 0,43 < 0,23 MKM mg/kg TS Tabell 3 - Jordprover Analysresultat sida 1 bgm.nu

26 Bilaga 3 - Analysresultat Fagrabo 1:17, Vårgårda kommun Miljöteknisk undersökning PM Parameter Metaller (mg/kg TS) Prov samt djup Riktvärde* 1 MP7-1 MP7-5 MP8-1 MP8-2 MP9-1 MP9-4 KM 0,0-0,3 1,5-2,0 0,0-0,2 0,0-0,2 0,0-0,3 1,0-1,5 mg/kg TS Arsenik (As) < 2,0 < 2,0 < 1,9 < 2,1 < 1,9 2, Barium (B Bly (Pb) 3,4 2,3 3,2 5,6 5,2 3, Kadmium (Cd) < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 0,8 12 Kobolt (Co) 1,8 1,6 1,9 2,3 2,2 2, Koppar (Cu) 9,5 5 9,2 5,6 20 8, Krom (Cr) ,7 5,8 4, Kvicksilver (Hg) < 0,010 < 0,010 < 0,010 0,017 < 0,010 < 0,010 0,25 2,5 Nickel (Ni) 3,3 3 3,5 5,8 5,3 5, Vanadin (V) 7,1 8,5 8,1 15 9, Zink (Zn) Noter för tabell 3: *1 Naturvårdsverkets generella riktvärden för förorenad mark. Riktvärdena gällande från Riktvärde anges för Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM). < Innebär halter under laboratoriets rapporteringsgräns. Gulmarkerad ruta innebär att riktvärde för KM uppnås eller överskrids. Rödmarkerad ruta innebär att riktvärde för MKM uppnås eller överskrids. MKM mg/kg TS Tabell 3 - Jordprover Analysresultat sida 2 bgm.nu

27 Bilaga 3 Fagrabo 1:17, Vårgårda kommun Miljöteknisk undersökning PM Fagrabo 1:17 Tabell 4 Analysresultat för BTEX, alifater, aromater, PAH16 samt metaller på grundvattenprover tagna på fastigheten Fagrabo 1:17 i Vårgårda kommun. Redovisning av halter samt jämförelse med riktvärden. Parameter BTEX (mg/l) Prov MP3 MP4 MP7 Bensen < 0,00050 < 0,00050 < 0, ,0001 0,5/1 30 Toluen < 0,0010 < 0,0010 < 0,0010 0,5/ Etylbensen < 0,0010 < 0,0010 < 0,0010 0,5/0,7 150 M/P/O-Xylen < 0,0010 < 0,0010 < 0,0010 0,5/1 70 Summa TEX < 0,0020 < 0,0020 < 0,0020 Alifater och aromater (mg/l) Alifater >C5-C8 < 0,020 < 0,020 < 0,020 0,3/1,5 Alifater >C8-C10 < 0,020 < 0,020 < 0,020 0,15/1 Alifater >C10-C12 < 0,020 < 0,020 < 0,020 0,3/1 Alifater >C5-C12 < 0,030 < 0,030 < 0,030 Alifater >C12-C16 < 0,020 < 0,020 < 0,020 3/1 Alifater >C16-C35 < 0,050 < 0,050 < 0,050 3/1 Alifater >C12-C35 < 0,050 < 0,050 < 0,050 Aromater >C8-C10 < 0,010 < 0,010 < 0,010 0,5/0,15 0,15 Aromater >C10-C16 < 0,010 < 0,010 < 0,010 0,12/0,015 Aromater >C16-C35 < 0,0050 < 0,0050 < 0,0050 0,005/0,15 Oljetyp <C10 Utgår Utgår Utgår Oljetyp >C10 Utgår Utgår Utgår PAHer (µg/l) Benzo(antracen < 0,010 < 0,010 < 0,010 0,5 Krysen < 0,010 < 0,010 < 0,010 0,2 Benzo(b,k) fluoranten < 0,020 < 0,020 < 0, Benzo(pyren < 0,010 < 0,010 < 0,010 0,01 0,05 Indeno(1,2,3-cd)pyren < 0,010 < 0,010 < 0,010 0,05 Dibenzo(a,h)antracen < 0,010 < 0,010 < 0,010 0,5 Summa cancerogena PAH < 0,20 < 0,20 < 0,20 Naftalen 0,12 0,096 0, Acenaftylen < 0,010 < 0,010 < 0,010 Acenaften < 0,010 < 0,010 < 0,010 Flouren < 0,010 < 0,010 < 0,010 Fenantren < 0,010 < 0,010 < 0,010 5 Antracen < 0,010 < 0,010 < 0,010 5 Fluoranten < 0,010 < 0,010 < 0,010 1 Pyren < 0,010 < 0,010 < 0,010 Benzo(g,h,i)perylen < 0,010 < 0,010 < 0, Summa övriga PAH < 0,30 < 0,30 < 0,30 SGU *3 μg/l SPI* 1 mg/l Ytvatten/ Våtmark Summa PAH med låg molekylvikt < 0,20 < 0,20 < 0,20 0,12/0,04 Summa PAH med medelhög molekylvikt < 0,30 < 0,30 < 0,30 0,005/0,015 Summa PAH med hög molekylvikt < 0,30 < 0,30 < 0,30 0,0005/0,003 Holländska listan* 2 µg/liter Tabell 4 Grundvatten Sida 1

28 Bilaga 3 Parameter Metaller *4 (mg/l) Prov MP3 MP4 MP7 Fagrabo 1:17, Vårgårda kommun Miljöteknisk undersökning PM Arsenik (filtrerat) < 0,00020 < 0,00020 < 0, Barium (filtrerat) 0,031 0,04 0, Bly (filtrerat) < 0, < 0, < 0, Kadmium (filtrerat) 0, , , Kobolt (filtrerat) 0, , , Koppar (filtrerat) 0, , , Krom (filtrerat) < 0,00020 < 0,00020 < 0, Kvicksilver (filtrerat) < 0,00010 < 0,00010 < 0, ,3 Nickel (filtrerat) 0,009 0,0031 0, Vanadin (filtrerat) < 0,00020 < 0,00020 < 0,00020 Zink (filtrerat) 0,0061 0,0026 0, Noter för tabell 4: *1 Enligt SPI (2010) Rekommendation Efterbehandling av förorenade bensinstationer och dieselanläggningar. Riktvärdena anger risk för påverkan och är angivna med avseende på Ytvatten/Våtmarker. *2 Riktvärden enligt Holländska listan, "Soil remediation Circular 2013". Riktvärden som anges är Intervention value - "krav på vidare utredning" *3 SGU, (2013). Bedömningsgrunder för grundvatten. SGU rapport 2013:01 *4 Metallerna är filtrerade i Eurofins laboratorium. < Innebär halter under laboratoriets detetektionsgräns. Rödmarkerad innebär att tillämpbart riktvärde överskrids. SGU *3 μg/l SPI* 1 mg/l Ytvatten/ Våtmark Holländska listan* 2 µg/liter Tabell 4 Grundvatten Sida 2

29 BILAGA 4

30 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: BG&M Konsult AB Rådmansgatan SKÖVDE AR-16-SL EUSELI Í%R%^Â!&+-%Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provtagare Provbeskrivning: Matris: Provet ankom: Grundvatten Utskriftsdatum: Provmärkning: MP3 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C8 < mg/l 30% LidMiljö.0A Alifater >C8-C10 < mg/l 35% LidMiljö.0A Alifater >C10-C12 < mg/l 20% LidMiljö.0A Alifater >C5-C12 < mg/l 25% LidMiljö.0A.01.21/34 Alifater >C12-C16 < mg/l 20% LidMiljö.0A Alifater >C16-C35 < mg/l 25% LidMiljö.0A Alifater >C12-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% LidMiljö.0A Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < µg/l 20% LidMiljö.0A Krysen < µg/l 20% LidMiljö.0A Benso(b,k)fluoranten < µg/l 20% LidMiljö.0A Benso(pyren < µg/l 20% LidMiljö.0A Indeno(1,2,3-cd)pyren < µg/l 20% LidMiljö.0A Dibenso(a,h)antracen < µg/l 20% LidMiljö.0A Summa cancerogena PAH < 0.20 µg/l LidMiljö.0A Naftalen 0.12 µg/l 30% LidMiljö.0A Acenaftylen < µg/l 20% LidMiljö.0A insända provet. Sida 1 av 2

31 AR-16-SL EUSELI Í%R%^Â!&+-%Î Acenaften < µg/l 20% LidMiljö.0A Fluoren < µg/l 20% LidMiljö.0A Fenantren < µg/l 20% LidMiljö.0A Antracen < µg/l 20% LidMiljö.0A Fluoranten < µg/l 20% LidMiljö.0A Pyren < µg/l 20% LidMiljö.0A Benso(g,h,i)perylen < µg/l 20% LidMiljö.0A Summa övriga PAH < 0.30 µg/l LidMiljö.0A Summa PAH med låg molekylvikt < 0.20 µg/l LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 µg/l LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 µg/l LidMiljö.0A Arsenik As (filtrerat) < mg/l 15% SS-EN ISO utg 1 Barium Ba (filtrerat) mg/l 15% SS-EN ISO utg 2 Bly Pb (filtrerat) < mg/l 20% SS-EN ISO utg 1 Kadmium Cd (filtrerat) mg/l 15% SS-EN ISO utg 1 Kobolt Co (filtrerat) mg/l 15% SS-EN ISO utg 1 Koppar Cu (filtrerat) mg/l 25% SS-EN ISO utg 1 Krom Cr (filtrerat) < mg/l 15% SS-EN ISO utg 1 Kvicksilver Hg (filtrerat) < mg/l 20% SS-EN ISO 17852:2008 Nickel Ni (filtrerat) mg/l 15% SS-EN ISO utg 1 Vanadin V (filtrerat) < mg/l 20% SS-EN ISO utg 1 Zink Zn (filtrerat) mg/l 25% SS-EN ISO utg 1 * Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Peter Nilsson (peter.nilsson@bgm.nu) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

32 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: BG&M Konsult AB Rådmansgatan SKÖVDE AR-16-SL EUSELI Í%R%^Â!&+..Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provtagare Provbeskrivning: Matris: Provet ankom: Grundvatten Utskriftsdatum: Provmärkning: MP4 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C8 < mg/l 30% LidMiljö.0A Alifater >C8-C10 < mg/l 35% LidMiljö.0A Alifater >C10-C12 < mg/l 20% LidMiljö.0A Alifater >C5-C12 < mg/l 25% LidMiljö.0A.01.21/34 Alifater >C12-C16 < mg/l 20% LidMiljö.0A Alifater >C16-C35 < mg/l 25% LidMiljö.0A Alifater >C12-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% LidMiljö.0A Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < µg/l 20% LidMiljö.0A Krysen < µg/l 20% LidMiljö.0A Benso(b,k)fluoranten < µg/l 20% LidMiljö.0A Benso(pyren < µg/l 20% LidMiljö.0A Indeno(1,2,3-cd)pyren < µg/l 20% LidMiljö.0A Dibenso(a,h)antracen < µg/l 20% LidMiljö.0A Summa cancerogena PAH < 0.20 µg/l LidMiljö.0A Naftalen µg/l 30% LidMiljö.0A Acenaftylen < µg/l 20% LidMiljö.0A insända provet. Sida 1 av 2

33 AR-16-SL EUSELI Í%R%^Â!&+..Î Acenaften < µg/l 20% LidMiljö.0A Fluoren < µg/l 20% LidMiljö.0A Fenantren < µg/l 20% LidMiljö.0A Antracen < µg/l 20% LidMiljö.0A Fluoranten < µg/l 20% LidMiljö.0A Pyren < µg/l 20% LidMiljö.0A Benso(g,h,i)perylen < µg/l 20% LidMiljö.0A Summa övriga PAH < 0.30 µg/l LidMiljö.0A Summa PAH med låg molekylvikt < 0.20 µg/l LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 µg/l LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 µg/l LidMiljö.0A Arsenik As (filtrerat) < mg/l 15% SS-EN ISO utg 1 Barium Ba (filtrerat) mg/l 15% SS-EN ISO utg 2 Bly Pb (filtrerat) < mg/l 20% SS-EN ISO utg 1 Kadmium Cd (filtrerat) mg/l 15% SS-EN ISO utg 1 Kobolt Co (filtrerat) mg/l 15% SS-EN ISO utg 1 Koppar Cu (filtrerat) mg/l 25% SS-EN ISO utg 1 Krom Cr (filtrerat) < mg/l 15% SS-EN ISO utg 1 Kvicksilver Hg (filtrerat) < mg/l 20% SS-EN ISO 17852:2008 Nickel Ni (filtrerat) mg/l 15% SS-EN ISO utg 1 Vanadin V (filtrerat) < mg/l 20% SS-EN ISO utg 1 Zink Zn (filtrerat) mg/l 25% SS-EN ISO utg 1 * Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Peter Nilsson (peter.nilsson@bgm.nu) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

34 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: BG&M Konsult AB Rådmansgatan SKÖVDE AR-16-SL EUSELI Í%R%^Â!&+/7Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provtagare Provbeskrivning: Matris: Provet ankom: Grundvatten Utskriftsdatum: Provmärkning: MP7 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C8 < mg/l 30% LidMiljö.0A Alifater >C8-C10 < mg/l 35% LidMiljö.0A Alifater >C10-C12 < mg/l 20% LidMiljö.0A Alifater >C5-C12 < mg/l 25% LidMiljö.0A.01.21/34 Alifater >C12-C16 < mg/l 20% LidMiljö.0A Alifater >C16-C35 < mg/l 25% LidMiljö.0A Alifater >C12-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% LidMiljö.0A Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < µg/l 20% LidMiljö.0A Krysen < µg/l 20% LidMiljö.0A Benso(b,k)fluoranten < µg/l 20% LidMiljö.0A Benso(pyren < µg/l 20% LidMiljö.0A Indeno(1,2,3-cd)pyren < µg/l 20% LidMiljö.0A Dibenso(a,h)antracen < µg/l 20% LidMiljö.0A Summa cancerogena PAH < 0.20 µg/l LidMiljö.0A Naftalen µg/l 30% LidMiljö.0A Acenaftylen < µg/l 20% LidMiljö.0A insända provet. Sida 1 av 2

35 AR-16-SL EUSELI Í%R%^Â!&+/7Î Acenaften < µg/l 20% LidMiljö.0A Fluoren < µg/l 20% LidMiljö.0A Fenantren < µg/l 20% LidMiljö.0A Antracen < µg/l 20% LidMiljö.0A Fluoranten < µg/l 20% LidMiljö.0A Pyren < µg/l 20% LidMiljö.0A Benso(g,h,i)perylen < µg/l 20% LidMiljö.0A Summa övriga PAH < 0.30 µg/l LidMiljö.0A Summa PAH med låg molekylvikt < 0.20 µg/l LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 µg/l LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 µg/l LidMiljö.0A Arsenik As (filtrerat) < mg/l 15% SS-EN ISO utg 1 Barium Ba (filtrerat) mg/l 15% SS-EN ISO utg 2 Bly Pb (filtrerat) < mg/l 20% SS-EN ISO utg 1 Kadmium Cd (filtrerat) mg/l 15% SS-EN ISO utg 1 Kobolt Co (filtrerat) mg/l 15% SS-EN ISO utg 1 Koppar Cu (filtrerat) mg/l 25% SS-EN ISO utg 1 Krom Cr (filtrerat) < mg/l 15% SS-EN ISO utg 1 Kvicksilver Hg (filtrerat) < mg/l 20% SS-EN ISO 17852:2008 Nickel Ni (filtrerat) mg/l 15% SS-EN ISO utg 1 Vanadin V (filtrerat) < mg/l 20% SS-EN ISO utg 1 Zink Zn (filtrerat) mg/l 25% SS-EN ISO utg 1 * Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Peter Nilsson (peter.nilsson@bgm.nu) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

36 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: BG&M Konsult AB Rådmansgatan SKÖVDE AR-16-SL EUSELI Í%R%^Â!&?6HÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: MP1-3 Provtagningsplats: Fagrabo 1:17 Djup (m) Provtagare 0,4-0,6 Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 92.2 % 5% SS-EN 12880:2000 Arsenik As 2.4 mg/kg Ts 30% SS / ICP-AES Barium Ba 34 mg/kg Ts 20% SS / ICP-AES Bly Pb 5.9 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 2.2 mg/kg Ts 30% SS / ICP-AES Koppar Cu 6.6 mg/kg Ts 30% SS / ICP-AES Krom Cr 4.1 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 4.2 mg/kg Ts 30% SS / ICP-AES Vanadin V 13 mg/kg Ts 35% SS / ICP-AES Zink Zn 36 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Annelie Claesson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

37 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: BG&M Konsult AB Rådmansgatan SKÖVDE AR-16-SL EUSELI Í%R%^Â!&?7QÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: MP1-6 Provtagningsplats: Fagrabo 1:17 Djup (m) Provtagare 1,5-2,0 Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 91.2 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 Krysen < mg/kg Ts 25% ISO 18287:2008 Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 Naftalen < mg/kg Ts 25% ISO 18287:2008 insända provet. Sida 1 av 2

38 AR-16-SL EUSELI Í%R%^Â!&?7QÎ Acenaftylen < mg/kg Ts 25% ISO 18287:2008 Acenaften < mg/kg Ts 25% ISO 18287:2008 Fluoren < mg/kg Ts 30% ISO 18287:2008 Fenantren < mg/kg Ts 25% ISO 18287:2008 Antracen < mg/kg Ts 25% ISO 18287:2008 Fluoranten < mg/kg Ts 25% ISO 18287:2008 Pyren < mg/kg Ts 25% ISO 18287:2008 Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 28 mg/kg Ts 20% SS / ICP-AES Bly Pb 3.0 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.5 mg/kg Ts 30% SS / ICP-AES Koppar Cu 7.1 mg/kg Ts 30% SS / ICP-AES Krom Cr 4.8 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 8.2 mg/kg Ts 30% SS / ICP-AES Vanadin V 12 mg/kg Ts 35% SS / ICP-AES Zink Zn 23 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Annelie Claesson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

39 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: BG&M Konsult AB Rådmansgatan SKÖVDE AR-16-SL EUSELI Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: MP2-2 Provtagningsplats: Fagrabo 1:17 Djup (m) Provtagare 0,06-0,4 Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 92.7 % 5% SS-EN 12880:2000 Arsenik As 2.5 mg/kg Ts 30% SS / ICP-AES Barium Ba 23 mg/kg Ts 20% SS / ICP-AES Bly Pb 3.4 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 2.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 8.2 mg/kg Ts 30% SS / ICP-AES Krom Cr 4.3 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 5.7 mg/kg Ts 30% SS / ICP-AES Vanadin V 11 mg/kg Ts 35% SS / ICP-AES Zink Zn 24 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

40 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: BG&M Konsult AB Rådmansgatan SKÖVDE AR-16-SL EUSELI Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: MP2-3 Provtagningsplats: Fagrabo 1:17 Djup (m) Provtagare 0,4-0,6 Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 86.1 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 19 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 64 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 87 mg/kg Ts Alifater >C16-C35 79 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Diesel. ospec * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 Krysen < mg/kg Ts 25% ISO 18287:2008 Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 Naftalen < mg/kg Ts 25% ISO 18287:2008 insända provet. Sida 1 av 2
