1 RAPPORT FALKÖPINGS KOMMUN MMU Urd 1 UPPDRAGSNUMMER ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING (MMU) VÄNERSBORG VATTEN OCH MILJÖ HANS BJÖRKMAN MICHELLE KARLSSON Projektledare Handläggare repo001.docx

2 repo001.docx Sweco Södergatan 1 SE Vänersborg, Sverige Telefon +46 (0) Fax +46 (0) Sweco Environment AB Org.nr Styrelsens säte: Stockholm Telefon direkt +46 (0) Mobil +46 (0) michelle.karlsson@sweco.se

3 Innehållsförteckning 1 Orientering Bakgrund Uppdrag och syfte 1 2 Fastigheten 2 3 Geologiska förhållanden 2 4 Historisk inventering Källor Historik 3 5 Genomförd undersökning Provtagningsplan Undersökning 4 6 Undersökningsresultat Fältobservationer Riktvärden Analysresultat jord 7 7 Översiktlig riskbedömning 7 8 Förslag till åtgärder 7 Bilagor 1. Jordlagerföljd 2. Analyssammanställning 3. Analysrapporter repo001.docx RAPPORT MMU URD 1 HB p:\1312\ _mmu_urd_1\000\10 arbetsmtrl_dok\mmu_urd1falköping_ docx

4 repo001.docx RAPPORT MMU URD 1 HB p:\1312\ _mmu_urd_1\000\10 arbetsmtrl_dok\mmu_urd1falköping_ docx

5 1 Orientering 1.1 Bakgrund Den tidigare förskolan på fastigheten Urd 1 i Falköping förstördes helt genom brand i augusti Falköpings kommun planerar att bygga en ny förskola på samma plats och arbetar därför med en ny detaljplan. Som en del i planeringen vill Falköpings kommun utreda föroreningssituationen på fastigheten. Figur 1 visar fastigheten Urd 1 i Falköping. Figur 1. Fastigheten Urd 1 vid Odengatan/Parkgatan söder om Falköping centrum. Kartan visar även var på fastigheten den gamla förskolebyggnaden låg (Openstreetmap). 1.2 Uppdrag och syfte Sweco Environment AB har av Falköpings kommun fått i uppdrag att sammanställa historiskt material samt utföra en översiktlig miljöteknisk markundersökning (MMU) på Urd 1. Syftet är att undersöka eventuell föroreningsförekomst i mark och grundvatten samt bedöma om sådana i så fall kan utgöra ett hinder för byggnation. För bedömningen har det även betydelse hur grundläggningen kommer att ske och om viss schakt kommer att ske i byggskedet, något som inte är känt i nuläget. Det kan då även bli en fråga om masshantering. 1(7) repo001.docx RAPPORT MMU URD 1 HB p:\1312\ _mmu_urd_1\000\10 arbetsmtrl_dok\mmu_urd1falköping_ docx

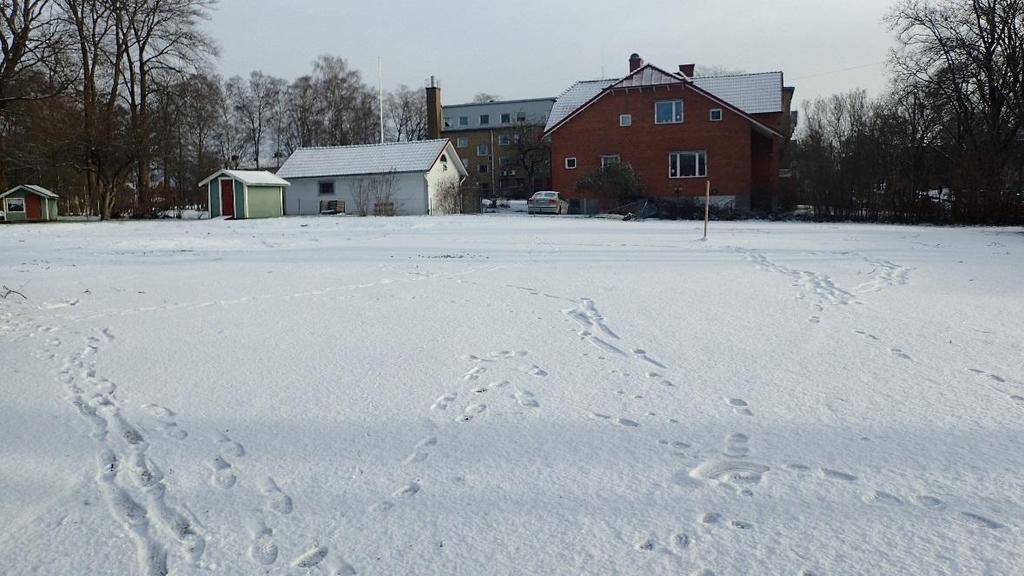

6 2 Fastigheten Fastigheten är ca m 2 stor och ska bebyggas med en ny förskola. Omgivningen är bostadsområde och norr om fastigheten ligger en park. Idag står fastigheten obebyggd, se Figur 2. Efter branden omhändertogs det nedbrunna materialet och deponerades. Stora delar av husgrunden är borttagen förutom i den delen där en källarvåning funnits. Källardelen är fylld med massor. Området är sanerat på asbest. Figur 2. Fastigheten är obebyggd och allt brandskadat material är borttransporterat. Vy möt öster. Fastigheten är inte upptagen i länsstyrelsen EBH-register över potentiellt förorenade områden. 3 Geologiska förhållanden Enligt SGUs geologiska karta består jordlagerföljden av lermorän. 2(7) repo001.docx RAPPORT MMU URD 1 HB p:\1312\ _mmu_urd_1\000\10 arbetsmtrl_dok\mmu_urd1falköping_ docx

7 4 Historisk inventering 4.1 Källor Den historiska inventeringen har omfattat kontakt med Falköpings kommun, både miljöoch stadsbyggnadskontoret. Bakgrundsmaterialet består av bygglovshandlingar, äldre foton, en flygbild samt information från brandsaneringen. Materialet har samlats in av Falköpings kommun. 4.2 Historik Den ursprungliga villan byggdes En tillbyggnad gjordes Ytterligare en tillbyggnad utfördes 1967, se Figur gjordes mindre ändringar av fritidshemmet som kompletterades med omklädningsrum och toalett. På en ritning från 1985 framgår att det fanns ett pannrum i källarvåningen i villan. Uppvärmning har sannolikt skett med olja. Det är oklart var oljecisternen stod. I augusti 2016 brann förskolan ner. Kvarvarande nedbränt material har schaktats bort till deponi och idag står tomten tom. Av handlingarna framgår att del rena fyllnadsmassor transporterats till fastigheten i form av samkross och stenmjöl. Dessa massor har lagts som ett bärlager på marken där villan stod. Asbest har sanerats av Skövde sanering AB efter branden. Ungefär 25 ton asbesthaltiga massor har gått till deponi. El- och VA servis är numera bortkopplade. Under släckningsarbetet användes ca 20 m 3 vatten samt 202 liter brandskum (One Seven Foam Concentrate Class A). Enligt produktens datablad innehåller inte skummet några fluorerade komponenter som t ex PFOS (förbjudet sedan 2011). Produkten är vattenlöslig och bedöms inte vara miljöfarlig. Produkten är irriterande vid kontakt men har inga kända negativa toxikologiska egenskaper. 3(7) repo001.docx RAPPORT MMU URD 1 HB p:\1312\ _mmu_urd_1\000\10 arbetsmtrl_dok\mmu_urd1falköping_ docx

8 5 Genomförd undersökning 5.1 Provtagningsplan En provtagningsplan upprättades och kommunicerades med beställaren. Synpunkter på provtagningsplanen lämnades via mail Dessa arbetades in i den slutliga provtagningsplanen. 5.2 Undersökning Den 23 januari 2017 undersöktes fastigheten genom provgropar som grävdes med grävmaskin i sex punkter ( ). Provgroparnas placering redovisas i Figur 3. Motiven för de olika provpunkterna redovisas i Tabell 1. Figur 3. Provtagningspunkter. 4(7) repo001.docx RAPPORT MMU URD 1 HB p:\1312\ _mmu_urd_1\000\10 arbetsmtrl_dok\mmu_urd1falköping_ docx

9 Tabell 1. Motiv för placering av provpunkter. Pkt Motiv 1701 Kök med rördelar och maskiner Pannrum, kan finnas petroleumkolväten Generell provtagning Generell provtagning Generell provtagning Möjligen skall den nya byggnaden byggas mot Parkgatan. Generell provtagning. Jordproverna från provgroparna uttogs som samlingsprover inom de lagergränser som kunde utskiljas. PID-mätningar (fältinstrument) utfördes på samtliga jordprover för att detektera flyktiga organiska ämnen. Utvalda prover skickades för laboratorieanalys. Samtliga insända prover analyserades med avseende på metaller. Ett urval av proverna analyserades även på dioxin, PCB, alifater, aromater, BTEX och PAH, se Tabell 2 Tabell 2. Analysomfattning Provgrop Provdjup (m) Metaller Alifater, aromater, PCB Dioxin PAH, BTEX ,6-0,8 X X 0,8-1,1 X ,1-0,6 X X X ,2-0,3 X X 0,6-1 X ,1-0,5 X X X ,1-0,5 X 0,5-1 X X ,5-0,8 X 5(7) repo001.docx RAPPORT MMU URD 1 HB p:\1312\ _mmu_urd_1\000\10 arbetsmtrl_dok\mmu_urd1falköping_ docx

10 6 Undersökningsresultat 6.1 Fältobservationer Vid fältprovtagningen kunde det konstateras att jordmassorna på området var störda i många provgropar. Det var i många fall svårt att särskilja på vad som var naturligt och vad som var fyllnadsmassor. Vår bedömning är dock att övre 0,5-1,5 meter utgörs att fyllningsjord. Figur 4. Provgrop Lagerföljden består av fyllnadsmaterial (bärlager, sand, grus) ned till 0,5 m u my och därunder block och sten i en matrix av silt. I provgrop 1702 grävdes ner till den gamla källargrunden och på betongplattan där kunde det konstateras ett lokalt, mycket begränsat oljespill. Den naturliga jordarten i området är moränlera. Jordlagerföljderna redovisas i bilaga 1. Inget grundvatten påträffades. 6.2 Riktvärden Föroreningshalterna i jord har jämförts med Naturvårdsverkets generella riktvärden för KM (Känslig Markanvändning) som gäller för bostäder, daghem och odlingsområden. Markanvändningen på Urd 1 antas bedömas utifrån riktvärden för KM, eftersom fastigheten planeras att bebyggas med en ny förskola. 6(7) repo001.docx RAPPORT MMU URD 1 HB p:\1312\ _mmu_urd_1\000\10 arbetsmtrl_dok\mmu_urd1falköping_ docx

11 6.3 Analysresultat jord Inga jordprover visade på några förhöjda halter av BTEX, alifatiska och aromatiska kolväten, PAH eller dioxin. Metallhalterna i marken ligger under KM förutom arsenik i punkt i 1705 (10 mg/kg TS på nivå 0-0,5 m u my) som tangerar riktvärdet för KM (10 mg/kg TS). Arsenikhalterna i de övriga provtagningspunkterna ligger strax under riktvärdet för KM. Halten PCB (0,036 mg/kg TS) överstiger KM (0,008 mg/l) i punkt 1704 på nivån 0,1-0,5 m u my. En sammanställning av analysresultaten redovisas i bilaga 2 och analysrapporterna från Eurofins återfinns i bilaga 3. 7 Översiktlig riskbedömning Skyddsobjekt är de människor som ska vistas på området. Föroreningsgraden i jord i området kan generellt bedömas vara låg. Undantaget är PCB i punkt 1704 som kan betecknas vara måttlig. PCB-förekomsten kan vara en rest från PCB-haltigt byggnadsmaterial. PCB har analyserats i 3 jordprover vilket ger ett relativt litet underlag för bedömning av utbredning. Arsenikhalter strax under KM finns i samtliga provpunkter på olika djup. Möjligen avspeglar detta bakgrundshalten av arsenik i området men mest troligt är att mindre mängder arsenik finns i fyllnadsjorden. 8 Förslag till åtgärder Föroreningsgraden bedöms vara låg-måttlig. Eftersom barn skall visats i området bör föroreningshalten understiga det generella riktvärdet för KM. Det är endast PCB i en punkt som överstiger KM. För att minska exponeringsrisken kan de övre 0,5 m kring den aktuella punkten schaktas bort och ersättas med rena massor alternativt täckas med rena massor. PCB har analyserats i tre punkter vilket ger ett begränsat underlag för avgränsning i plan och djup. I samband med den nya byggnationen kommer sannolikt schakt för grundläggning att utföras. Detta innebär att föroreningarna kan komma att grävas bort eller att de hamnar under grundläggningen. Vissa ytor kommer eventuellt att hårdgöras, som t ex parkeringsytor. Planläggningen bör ta hänsyn till undersökningsresultaten. 7(7) repo001.docx RAPPORT MMU URD 1 HB p:\1312\ _mmu_urd_1\000\10 arbetsmtrl_dok\mmu_urd1falköping_ docx

12 Beställare: Falköpings Kommun Fastighet: Urd 1, Falköping Miljöteknisk markundersökning Uppdragsnummer: Bilaga 1 Fältobservationer vid provgropsgrävning , Provtagning med grävmaskin ( ) Provtagare:, Sweco Jordprover markerade med fet stil är analyserade på laboratorium Provpunkt Provdjup Jordlagerföljd Övriga fältobservationer Inskickade PIDresultat Analyser (m från my) (färg, lukt etc) prover ppm Ytskikt: fyllnad ,2 F/ bärlager 0,2-0,8 F/ sten, tegel, finsand, kol, spik 0,6-0,8 - metaller, PCB 0,8-1,60 Lermorän. Block och sten. mörkt 0,8-1,10 - metaller Övrigt: Torrt Ytskikt: fyllnad ,1 F/ Bärlager 0,1-1,6 F/ block, sten, tegel, metallrör, brandrester 0,1-0,6; 0,6-1 - metaller, PCB, alifater, aromater, BTEX, PAH 1,6- betongplatta litet oljespill Övrigt: Torrt Ytskikt: fyllnad ,30 F/ Bärlager 0,2-0,3 - metaller, alifater, aromater, BTEX, PAH 0,30-1 F/ lera, silt, spik, sandskikt 0,6-1 - metaller tegel, trärester 1-1,30 mylla 1,3-1,8 finsand 1,3-1,8 - Övrigt: Torrt Ytskikt: fyllnad ,5 F/ silt, sten, trä, mörkt, ledningsgrav av sand på 0,1-0,5; 0,5-1; - metaller, PCB, dioxin slagg, rör 1,50 m. 1-1,5 1,5-1,9 Lermorän Övrigt: Torrt Ytskikt: fyllnad ,5 F /lermorän, ngt mörkt, tegelrester 0-0,5 - metaller sten, silt, lera 0,5-0,9 F/ ngt lera, silt, sten 0,9-1,3 F/ sten, ngt silt siltit matrix 1,2-1,3-1,3-1,7 ngt stenig silt Torrt Övrigt: Ytskikt: asfalt ,05-0,5 F/ bärlager, grus, sand mörkt, växtdelar 0,5-1 - metaller, alifater, aromater, BTEX, PAH 0,5-1,9 Block, sten, silt Mörkt. Detta kan vara den naturliga jordarten men det kan också vara fyllnad, Svårt att avgöra i fält. Fraktionerna är sten och block med silt och ler, Saknar sand och grus som också borde förekomma i en morän. Men området har mycket sedimentärt berg och kan vara orsaken till att inte sand och lera finns. 0,05-0,5-0,5-0,8 - metaller Övrigt: Torrt (-) inget utslag på PID (fältinstrument) Fältanteckningar P:\1312\ _MMU_Urd_1\000\18 Granskning\Bilaga 1.xls 1 (2)

13 Fältanteckningar P:\1312\ _MMU_Urd_1\000\18 Granskning\Bilaga 1.xls 2 (2) Bilaga 1

14 Bilaga 2 Urd Sammanställning av analysresutlat på jord. Provpunkt KM MKM Djup (m) 0,6-0,8 0,8-1,10 0,1-0,6 0,2-0,3 0,6-1 0,1-0,5 0-0,5 0,5-1 0,5-0,8 Organiska föreningar Enhet Torrsubstans % 82,8 91, ,6 80,9 81,5 80,1 Bensen mg/kg Ts < 0,0035 < 0,0035 < 0,0035 0,012 0,04 Toluen mg/kg Ts < 0,10 < 0,10 < 0, Etylbensen mg/kg Ts < 0,10 < 0,10 < 0, M/P/O-Xylen mg/kg Ts < 0,10 < 0,10 < 0, Alifater >C5-C8 mg/kg Ts < 5,0 < 5,0 < 5, Alifater >C8-C10 mg/kg Ts < 3,0 < 3,0 < 3, Alifater >C10-C12 mg/kg Ts < 5,0 < 5,0 < 5, Alifater >C12-C16 mg/kg Ts < 5,0 < 5,0 < 5, Alifater >C16-C35 mg/kg Ts < 10 < 10 < Alifater >C5-C16 mg/kg Ts < 9,0 < 9,0 < 9, Aromater >C8-C10 mg/kg Ts < 4,0 < 4,0 < 4, Aromater >C10-C16 mg/kg Ts < 0,90 < 0,90 < 0, Aromater >C16-C35 mg/kg Ts < 0,50 < 0,50 < 0, Metylkrysener/benzo(antracener mg/kg Ts < 0,50 < 0,50 < 0, Metylpyren/fluorantener mg/kg Ts < 0,50 < 0,50 < 0, Summa PAH med låg molekylvikt mg/kg Ts < 0,045 < 0,045 < 0, Summa PAH med medelhög molekylvikt mg/kg Ts 0,4 < 0,075 < 0,075 3,5 20 Summa PAH med hög molekylvikt mg/kg Ts 0,86 < 0,11 0, Summa cancerogena PAH mg/kg Ts 0,76 < 0,090 0,11 Summa övriga PAH mg/kg Ts 0,54 < 0,14 < 0,14 Metaller Arsenik As mg/kg Ts 8 9 7,6 < 1,9 9,3 9,8 10 8,3 9, Barium Ba mg/kg Ts Bly Pb mg/kg Ts , Kadmium Cd mg/kg Ts 0,25 < 0,20 < 0,20 < 0,20 < 0,20 0,23 < 0,20 < 0,20 < 0,20 0,8 12 Kobolt Co mg/kg Ts 6,1 8,9 5,4 6,1 9 5,7 9,9 8,6 8, Koppar Cu mg/kg Ts Krom Cr mg/kg Ts 7,3 8,2 4,7 9,5 8,8 6,7 9,8 8,2 8, Kvicksilver Hg mg/kg Ts 0,032 0,033 0,024 < 0,010 0,023 0,035 0,091 0,022 0,055 0,25 2,5 Nickel Ni mg/kg Ts , Vanadin V mg/kg Ts Zink Zn mg/kg Ts PCBer S:a PCB (7st) mg/kg Ts < 0,0070 < 0, ,008 0,2 Dioxiner WHO(2005)-PCDD/F TEQ exkl. LOQ ng/kg Ts 0, WHO(2005)-PCDD/F TEQ inkl. LOQ ng/kg Ts 3, (-) analys har ej utförts eller riktvärden saknas KM - avser Naturvårdsverkets generella riktvärden (Rapport 5976) för känslig markanvändning. Halter högre än KM har markerats med gult. MKM - avser Naturvårdsverkets generella riktvärden (Rapport 5976) för mindre känslig markanvändning. Halter högre än MKM har markerats med orange.

15 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Södergatan VÄNERSBORG AR-17-SL Í%R%^Â!1y=:Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: ,6-0,8 Provtagningsplats: URD 1 Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 82.8 % 5% SS-EN 12880:2000 PCB 28 < mg/kg Ts 30% EN 16167:2012 mod PCB 52 < mg/kg Ts 25% EN 16167:2012 mod PCB 101 < mg/kg Ts 25% EN 16167:2012 mod PCB 118 < mg/kg Ts 25% EN 16167:2012 mod PCB 153 < mg/kg Ts 25% EN 16167:2012 mod PCB 138 < mg/kg Ts 25% EN 16167:2012 mod PCB 180 < mg/kg Ts 25% EN 16167:2012 mod S:a PCB (7st) < mg/kg Ts EN 16167:2012 mod Arsenik As 8.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 150 mg/kg Ts 20% SS / ICP-AES Bly Pb 21 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.25 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.1 mg/kg Ts 30% SS / ICP-AES Koppar Cu 40 mg/kg Ts 30% SS / ICP-AES Krom Cr 7.3 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 17 mg/kg Ts 30% SS / ICP-AES Vanadin V 20 mg/kg Ts 35% SS / ICP-AES Zink Zn 510 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Hans Björkman (hans.bjorkman@sweco.se) insända provet. Sida 1 av 2

16 AR-17-SL Í%R%^Â!1y=:Î Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

17 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Södergatan VÄNERSBORG AR-17-SL Í%R%^Â!1wGÈÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: ,8-1,10 Provtagningsplats: URD 1 Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 91.1 % 5% SS-EN 12880:2000 Arsenik As 9.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 130 mg/kg Ts 20% SS / ICP-AES Bly Pb 15 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 8.9 mg/kg Ts 30% SS / ICP-AES Koppar Cu 30 mg/kg Ts 30% SS / ICP-AES Krom Cr 8.2 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 23 mg/kg Ts 30% SS / ICP-AES Vanadin V 28 mg/kg Ts 35% SS / ICP-AES Zink Zn 60 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Hans Björkman (hans.bjorkman@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

18 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Södergatan VÄNERSBORG AR-17-SL Í%R%^Â!1y>CÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: ,1-0,6 Provtagningsplats: URD 1 Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 91.0 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen 0.11 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.13 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.24 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.16 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod insända provet. Sida 1 av 3

19 AR-17-SL Í%R%^Â!1y>CÎ Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.15 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.14 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.40 mg/kg Ts Summa PAH med hög molekylvikt 0.86 mg/kg Ts Summa cancerogena PAH 0.76 mg/kg Ts Summa övriga PAH 0.54 mg/kg Ts Summa totala PAH mg/kg Ts PCB 28 < mg/kg Ts 30% EN 16167:2012 mod PCB 52 < mg/kg Ts 25% EN 16167:2012 mod PCB 101 < mg/kg Ts 25% EN 16167:2012 mod PCB 118 < mg/kg Ts 25% EN 16167:2012 mod PCB 153 < mg/kg Ts 25% EN 16167:2012 mod PCB 138 < mg/kg Ts 25% EN 16167:2012 mod PCB 180 < mg/kg Ts 25% EN 16167:2012 mod S:a PCB (7st) < mg/kg Ts EN 16167:2012 mod Arsenik As 7.6 mg/kg Ts 30% SS / ICP-AES Barium Ba 45 mg/kg Ts 20% SS / ICP-AES Bly Pb 10 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 19 mg/kg Ts 30% SS / ICP-AES Krom Cr 4.7 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 15 mg/kg Ts 30% SS / ICP-AES Vanadin V 19 mg/kg Ts 35% SS / ICP-AES Zink Zn 65 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Hans Björkman (hans.bjorkman@sweco.se) insända provet. Sida 2 av 3

20 AR-17-SL Í%R%^Â!1y>CÎ Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 3 av 3

21 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Södergatan VÄNERSBORG AR-17-SL Í%R%^Â!1wH&Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: ,2-0,3 Provtagningsplats: URD 1 Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 97.0 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod insända provet. Sida 1 av 2

22 AR-17-SL Í%R%^Â!1wH&Î Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As < 1.9 mg/kg Ts 30% SS / ICP-AES Barium Ba 140 mg/kg Ts 20% SS / ICP-AES Bly Pb 2.3 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.1 mg/kg Ts 30% SS / ICP-AES Koppar Cu 30 mg/kg Ts 30% SS / ICP-AES Krom Cr 9.5 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 7.8 mg/kg Ts 30% SS / ICP-AES Vanadin V 35 mg/kg Ts 35% SS / ICP-AES Zink Zn 46 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Hans Björkman (hans.bjorkman@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

23 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Södergatan VÄNERSBORG AR-17-SL Í%R%^Â!1wI/Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: ,6-1 Provtagningsplats: URD 1 Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 85.6 % 5% SS-EN 12880:2000 Arsenik As 9.3 mg/kg Ts 30% SS / ICP-AES Barium Ba 130 mg/kg Ts 20% SS / ICP-AES Bly Pb 11 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 9.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 64 mg/kg Ts 30% SS / ICP-AES Krom Cr 8.8 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 23 mg/kg Ts 30% SS / ICP-AES Vanadin V 29 mg/kg Ts 35% SS / ICP-AES Zink Zn 56 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Hans Björkman (hans.bjorkman@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

24 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Södergatan VÄNERSBORG AR-17-SL Í%R%^Â!28?NÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: ,1-0,5 Provtagningsplats: URD 1 Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 90.4 % 5% SS-EN 12880:2000 PCB mg/kg Ts 30% EN 16167:2012 mod PCB mg/kg Ts 25% EN 16167:2012 mod PCB mg/kg Ts 25% EN 16167:2012 mod PCB 118 < mg/kg Ts 25% EN 16167:2012 mod PCB mg/kg Ts 25% EN 16167:2012 mod PCB mg/kg Ts 25% EN 16167:2012 mod PCB mg/kg Ts 25% EN 16167:2012 mod S:a PCB (7st) mg/kg Ts EN 16167:2012 mod Arsenik As 9.8 mg/kg Ts 30% SS / ICP-AES Barium Ba 77 mg/kg Ts 20% SS / ICP-AES Bly Pb 36 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.23 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.7 mg/kg Ts 30% SS / ICP-AES Koppar Cu 27 mg/kg Ts 30% SS / ICP-AES Krom Cr 6.7 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 19 mg/kg Ts 30% SS / ICP-AES Vanadin V 38 mg/kg Ts 35% SS / ICP-AES Zink Zn 150 mg/kg Ts 25% SS / ICP-AES 2,3,7,8-TetraCDD < 0.56 ng/kg Ts 30% EPA 1613B mod/eu 1,2,3,7,8-PentaCDD < 1.2 ng/kg Ts 30% EPA 1613B mod/eu 1,2,3,4,7,8-HexaCDD < 1.2 ng/kg Ts 20% EPA 1613B mod/eu 1,2,3,6,7,8-HexaCDD < 1.2 ng/kg Ts 20% EPA 1613B mod/eu insända provet. Sida 1 av 2

25 AR-17-SL Í%R%^Â!28?NÎ 1,2,3,7,8,9-HexaCDD < 1.2 ng/kg Ts 25% EPA 1613B mod/eu 1,2,3,4,6,7,8-HeptaCDD 22 ng/kg Ts 20% EPA 1613B mod/eu OktaCDD 120 ng/kg Ts 25% EPA 1613B mod/eu 2,3,7,8-TetraCDF < 1.2 ng/kg Ts 25% EPA 1613B mod/eu 1,2,3,7,8-PentaCDF < 1.2 ng/kg Ts 20% EPA 1613B mod/eu 2,3,4,7,8-PentaCDF < 1.2 ng/kg Ts 20% EPA 1613B mod/eu 1,2,3,4,7,8-HexaCDF < 1.2 ng/kg Ts 20% EPA 1613B mod/eu 1,2,3,6,7,8-HexaCDF < 1.2 ng/kg Ts 25% EPA 1613B mod/eu 1,2,3,7,8,9-HexaCDF < 1.2 ng/kg Ts 30% EPA 1613B mod/eu 2,3,4,6,7,8-HexaCDF < 1.2 ng/kg Ts 20% EPA 1613B mod/eu 1,2,3,4,6,7,8-HeptaCDF 17 ng/kg Ts 15% EPA 1613B mod/eu 1,2,3,4,7,8,9-HeptaCDF < 1.2 ng/kg Ts 30% EPA 1613B mod/eu OktaCDF 37 ng/kg Ts 20% EPA 1613B mod/eu WHO(1998)-PCDD/F TEQ exkl LOQ 0.40 ng/kg Ts EPA 1613B mod/eu WHO(1998)-PCDD/F TEQ inkl LOQ 3.6 ng/kg Ts EPA 1613B mod/eu WHO(2005)-PCDD/F TEQ exkl. LOQ 0.43 ng/kg Ts EPA 1613B mod/eu WHO(2005)-PCDD/F TEQ inkl. LOQ 3.4 ng/kg Ts EPA 1613B mod/eu I-TEQ (NATO/CCMS) exkl LOQ 0.55 ng/kg Ts EPA 1613B mod/eu I-TEQ (NATO/CCMS) inkl LOQ 3.2 ng/kg Ts EPA 1613B mod/eu Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Hans Björkman Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

26 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Södergatan VÄNERSBORG AR-17-SL Í%R%^Â!1wJ8Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: ,5 Provtagningsplats: URD 1 Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 80.9 % 5% SS-EN 12880:2000 Arsenik As 10 mg/kg Ts 30% SS / ICP-AES Barium Ba 150 mg/kg Ts 20% SS / ICP-AES Bly Pb 20 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 9.9 mg/kg Ts 30% SS / ICP-AES Koppar Cu 36 mg/kg Ts 30% SS / ICP-AES Krom Cr 9.8 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 27 mg/kg Ts 30% SS / ICP-AES Vanadin V 30 mg/kg Ts 35% SS / ICP-AES Zink Zn 61 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Hans Björkman (hans.bjorkman@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

27 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Södergatan VÄNERSBORG AR-17-SL Í%R%^Â!1wKAÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: ,5-1 Provtagningsplats: URD 1 Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 81.5 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod insända provet. Sida 1 av 2

28 AR-17-SL Í%R%^Â!1wKAÎ Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt 0.13 mg/kg Ts Summa cancerogena PAH 0.11 mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 8.3 mg/kg Ts 30% SS / ICP-AES Barium Ba 140 mg/kg Ts 20% SS / ICP-AES Bly Pb 10 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 8.6 mg/kg Ts 30% SS / ICP-AES Koppar Cu 24 mg/kg Ts 30% SS / ICP-AES Krom Cr 8.2 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 22 mg/kg Ts 30% SS / ICP-AES Vanadin V 28 mg/kg Ts 35% SS / ICP-AES Zink Zn 51 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Hans Björkman (hans.bjorkman@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

29 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Södergatan VÄNERSBORG AR-17-SL Í%R%^Â!1wLJÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: ,5-0,8 Provtagningsplats: URD 1 Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 80.1 % 5% SS-EN 12880:2000 Arsenik As 9.3 mg/kg Ts 30% SS / ICP-AES Barium Ba 120 mg/kg Ts 20% SS / ICP-AES Bly Pb 14 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 8.3 mg/kg Ts 30% SS / ICP-AES Koppar Cu 30 mg/kg Ts 30% SS / ICP-AES Krom Cr 8.2 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 23 mg/kg Ts 30% SS / ICP-AES Vanadin V 27 mg/kg Ts 35% SS / ICP-AES Zink Zn 54 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Hans Björkman (hans.bjorkman@sweco.se) Caroline Filipsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1
