1 D811 Verkmästaren 23 i Ystad Markmiljöteknik Miljöteknisk markundersökning Beställare: Enrax Fastighet AB Lomma PQ Geoteknik & Miljö AB Upprättad av: Granskad av: Benjamin Bjerg Erik Palmquist PQ Geoteknik & Miljö AB Adress Telefon Org.nr Järngatan Lomma E-post Bankgiro pqab@pqab.se

2 2 (10) Innehållsförteckning 1. Bakgrund Allmänt Begränsningar Områdesbeskrivning Lokalisering Underlag och styrande dokument Underlag för undersökningen Styrande dokument Miljötekniska fältundersökningar Allmänt Fältarbeten Laboratorium och analyser Befintliga markförhållanden Markförhållanden Historik Jordlager Grundvatten Undersökningsresultat - föroreningar Allmänt Jord Grundvatten Föroreningsutbredning och förenklad riskbedömning Allmänt Slutsatser Rekommendationer Lagkrav Redovisning Plan, undersökningspunkter ritn. PQ-D811/101 Borrprofiler ritn. PQ-D811/102 Jordartsklassificering Bilaga A Analysresultat, Sammanställning-jord Bilaga 1 Analysresultat, laboratorieverifikat-jord Bilaga 2 Z:\AWORD\KOMMUNER\YSTAD\D811_Ystad_Verkmästaren 23\D811_Ystad_Verkmästaren 23_Miljöteknisk markundersökning_ docx

3 1. Bakgrund 3 (10) 1.1 Allmänt På uppdrag av Enrax Fastighet AB, ombud Sofia Lindborg (SL), har PQ Geoteknik & Miljö AB (PQAB), utfört en miljöteknisk markundersökning inom fastigheten Verkmästaren 23 i Ystads kommun. I denna handling, Miljöteknisk markundersökning, redovisas undersökningsresultat i tabell, med laboratorieprotokoll och i plan samt i form av beskrivning av område och miljötekniska förhållanden. Undersökningen skall utgöra underlag för beskrivning och bedömning av de miljötekniska markförhållandena inom fastigheten samt till miljötekniska rekommendationer och åtgärdsförslag. Resultaten från undersökningsborrningen skall utgöra underlag för utvärdering av resultaten och framtagning av förutsättningar för vidare utveckling av fastigheten. Då den framtida markanvändningen på fastigheten fortsatt kommer att utgöras av industriverksamhet, används Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM) som åtgärdsmål vara tillämpliga att använda vid jämförelse med uppmätta halter i det nu aktuella området. Även begreppen känslig markanvändning (KM) och mindre än ringa risk för anläggningsändamål (MRR) används nedan. 1.2 Begränsningar I en undersökning kommer i princip alltid variationer mellan provtagnings- och analyspunkter att förekomma. PQ Geoteknik & Miljö AB (PQAB) svarar för riktigheten i resultaten av här analyserade prover. Vid eventuella åtgärder kan faktorer som t.ex. skälighet, ansvarsförhållanden, kostnader, civilrättsliga avtal, fastighetsägarens policy, nationella eller regionala miljömål, behöva vägas in. 2. Områdesbeskrivning 2.1 Lokalisering Den aktuella fastigheten, Verkmästaren 23, har en sammanlagd yta om ca 3600m 2, varav undersökningsområdet har en yta om ca 900 m 2 och är beläget i Ystads östra delar. Området ligger mellan Industrigatan i söder, Herrestadsgatan i norr och Surbrunnsvägen i väster. Undersökningsområdet utgörs idag av befintliga byggnader och en innergård- /parkeringsplats. Se även figur för översiktsbilder. Figur Vänster fig. visar östra delen. Höger fig. visar innergården, vy mot söder. Z:\AWORD\KOMMUNER\YSTAD\D811_Ystad_Verkmästaren 23\D811_Ystad_Verkmästaren 23_Miljöteknisk markundersökning_ docx

4 4 (10) Figur 2.3 Översiktsbild över Ystads tätort med läget för fastigheten (inom röd linje och undersökningsområdet inom gult). Källa: Eniro.se 3. Underlag och styrande dokument 3.1 Underlag för undersökningen Följande handlingar och andra källor har använts: Beställarens underlag har varit översiktskartor av undersökningsområdet. Studie av flygbilder och kartor från Lantmäteriet samt beställaren. Studie av SGUs geologiska kartblad, allmänna flygbilder m.m. Visning av kablar och ledningar i mark. 3.2 Styrande dokument Denna rapport ansluter till Naturvårdsverkets (NVs) ramverk. Riktvärden för förorenad mark, NV rapport 5976 men med Generella riktvärden för förorenad mark å Härtill Återvinning av avfall i anläggningsarbeten, handbok 2010:1 Naturvårdsverket, utgåva 1 februari 2010 har utgåtts från, se även nedan Tabell 3.1. Tabell 3.1. Styrande dokument. Aktivitet Planering och redovisning Fältplanering och utförande Standard eller annat styrande dokument Beteckningssystem SGF beteckningsblad Fälthandbok. Undersökningar av förorenade områden; SGF Rapport 2:2013. Geoteknisk fälthandbok, Allmänna råd och metodbeskrivningar; SGF Rapport 1:2013. Fältundersökningar Jordprovtagning Geoteknisk fälthandbok,.; SGF Rapport 1:2013. Miljöteknisk provtagning Fälthandbok.. SGF Rapport 2:2013. Grundvattenrör SS-EN-ISO :2006 Laboratorieundersökningar Jordartsklassificering SS-CEN ISO :2002 och :2004. Kemiska analyser Enligt laboratoriets kvalitetssystem. Z:\AWORD\KOMMUNER\YSTAD\D811_Ystad_Verkmästaren 23\D811_Ystad_Verkmästaren 23_Miljöteknisk markundersökning_ docx

5 5 (10) Bedömningsgrunder Uppmätta halter i jord har jämförts med NVs generella riktvärden för förorenad mark å De generella riktvärdena anger den föroreningshalt under vilken risken för negativa effekter för människor, miljö och grundvattenresurser normalt är acceptabel. Vilka riktvärden som används beror på hur marken är tänkt att användas nu och i framtiden. Naturvårdsverket har tagit fram en modell för hur människor, markmiljö, ytvattenmiljö och grundvattenresurser antas kunna exponeras för föroreningar på och från förorenade områden, se Tabell 3.2. Utifrån denna modell har NV beräknat generella riktvärden för jord avseende känslig markanvändning (KM: bostäder, lekplatser, förskolor mm) och mindre känslig markanvändning (MKM: kontor, industrier, vägar mm). De generella riktvärdena baseras på att människor kan exponeras för föroreningar i jord via oavsiktligt intag av förorenad jord, hudkontakt, inandning av damm, inandning av förångade föroreningar, intag via grönsaker och bär samt intag av dricksvatten från en brunn belägen i det förorenade området. Alla dessa exponeringsvägar vägs in i de generella riktvärdena för känslig markanvändning medan intag via bär, grönsaker och dricksvatten inte ingår i riktvärdena för mindre känslig markanvändning. Dessutom ges markmiljön ett skydd beroende på tänkt markanvändning. Eftersom i princip allt grundvatten är skyddsvärt, ger riktvärdet för känslig markanvändning ett skydd för grundvattnet inom det förorenade området medan riktvärdet för mindre känslig markanvändning skyddar grundvattnet 200 m nedströms det förorenade området. Ytvattenmiljön i intilliggande recipient ges alltid ett skydd, oavsett markanvändning. Tabell 3.2. Skyddsobjekt och -nivå som beaktas för KM och MKM (från NV rapport 5976). Skyddsobjekt KM MKM Människor som vistas på området Markmiljön på området Grundvatten Ytvatten Heltidsvistelse Skydd av markens ekologiska funktion Grundvatten inom och intill området skyddas Skydd av ytvatten, skydd av vattenlevande organismer Deltidsvistelse Begränsat skydd av markens ekologiska funktion Grundvatten 200 m nedströms området skyddas Skydd av ytvatten, skydd av vattenlevande organismer Mindre än ringa risk (MRR) Naturvårdsverket har tagit fram haltgränser för ämnen när risken för föroreningsskada vid återvinningen av schaktmassor kan anses vara mindre än ringa (MRR). Om avfallet överskrider nivåer för mindre än ringa risk eller om återvinningen av andra skäl utgör en större miljörisk är det en indikation på att verksamheten ska anmälas eller tillståndsprövas. Bedömningar av vad som är mindre än ringa risk behöver dock göras i varje enskilt fall eftersom förutsättningarna ser olika ut på varje plats där avfall återvinns för anläggningsändamål. Verksamhetsutövaren har ansvaret för att bedöma detta. Områden där nivåerna för mindre än ringa risk inte bör tillämpas direkt utan en fördjupad bedömning är vattenskyddsområden, områden med risk för översvämning eller ras och Natura områden. Verksamhetsutövaren har ansvaret för att bedöma detta. Z:\AWORD\KOMMUNER\YSTAD\D811_Ystad_Verkmästaren 23\D811_Ystad_Verkmästaren 23_Miljöteknisk markundersökning_ docx

6 4. Miljötekniska fältundersökningar 6 (10) 4.1 Allmänt Fältundersökningen har utförts under maj månad 2019 under ledning av Ciprian Costin och Benjamin Bjerg, PQAB. Undersökningen har utförts genom jordprovtagning med skruvborr, monterad på borrbandvagn typ Geotech 504, operatör Dan Svensson, LL Geoteknik. Borrbandvagnen var utrustad med en enmeters skruvprovtagare. Upptagna prover har hanterats och okulärbesiktigats av Benjamin Bjerg, PQAB, varefter utvalda prover skickats för analys. 4.2 Fältarbeten Provtagning genom skruvborrning inom undersökt område har utförts i 7 provpunkter, genom befintlig jordfyllning och ned i underliggande naturlig mineraljord, som djupast ca 3 4 m. Jordprover har uttagits, placerats i diffusionstäta påsar och jordlagerföljder noterats tillsammans med eventuella andra iakttagelser beträffande färg, lukt och jordens sammansättning. Prover från ca varje halvmeter i respektive provpunkt har tagits och analyserats. Om tydliga skikt med eller gränser mellan olika material förekom, t.ex. slagglager eller jordlagergränser, provtogs dessa separat. Installation av grundvattenrör av typen PEH-rör, 50 mm diameter med 2 meters filter i botten, har utförts i två av punkterna (2 och 7), till ca 4 meters djup. Undersökningspunkternas läge i plan och höjd har inmätts med GPS-teknik av Ciprian Costin, PQAB i höjdsystem RH 2000 och redovisas på planritning, ritn Laboratorium och analyser Jordartsklassificering har utförts i fält på samtliga prover. Kemiska miljöanalyser har utförts på Eurofins Environmental Testing Sweden AB ackrediterade laboratorium i Lidköping. Totalt har 7 st. upptagna jordprover analyserats med avseende på polyaromatiska kolväten (PAH), BTEX (bensen, toluen, etylbensen och xylen), alifatiska och aromatiska (petroleum)kolväten samt metaller. 5. Befintliga markförhållanden 5.1 Markförhållanden Marknivåerna invid borrpunkter inom undersökningsområdet varierar mellan ca +6,4 i öst och + 6,6 i väst. Ungefär 70 % av fastigheten är bebyggd och de öppna ytorna utgörs överlag av en innergård med hårdgjord yta. 5.2 Historik Från historiskt kartmaterial och flygbilder, framkommer det att fastigheten varit bebyggd från ca 1950-talet och fram till idag. Idag nyttjas befintliga lokaler för friskvård och utbildning, Studio Danza respektivecompetens mekanisk verkstadsutbildning. Z:\AWORD\KOMMUNER\YSTAD\D811_Ystad_Verkmästaren 23\D811_Ystad_Verkmästaren 23_Miljöteknisk markundersökning_ docx

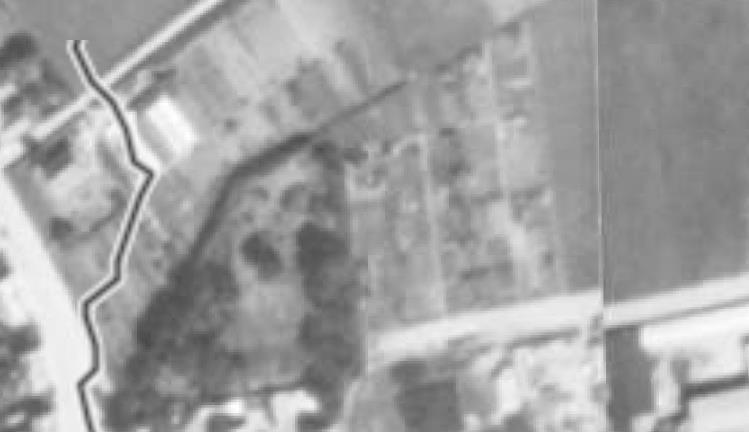

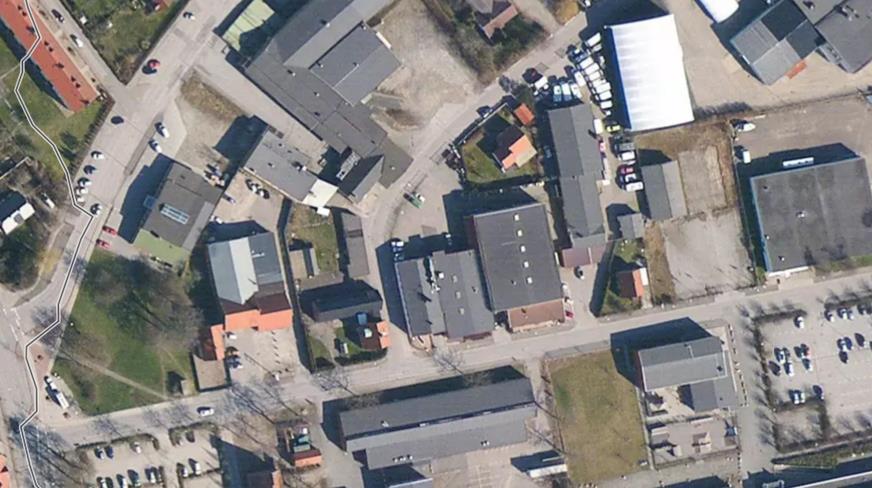

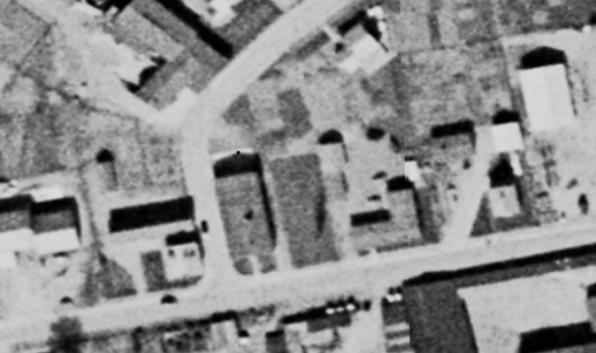

7 7 (10) Figur Vänster figur visar flygfoto från 1940-talet och höger figur visar från 1960-talet. Fastigheten/undersökningsområdet, Verkmästaren 23 i rött. Bildkälla vattenatlas. Figur 5.3 visar flygbild, ungefär nutid. Bildkälla Vattenatlas. 5.3 Jordlager Allmänt Enligt SGUs jordartskarta utgörs huvuddelen av de ytliga jordarterna inom fastigheten av postglacial sand. Vid utförda borrningar utgjordes ytlagren i borrpunkterna överst av asfalt 0 0,05 m, följt av ett lager sandigt grus alt. bärlager. Ytlagret följs av fyllning, till mellan 0,4 och 1,5 m djup under markytan, dominerad av mullhaltig sand, sand och grus. Därunder följer naturlig jord av sandig siltig lermorän till borrade djup, som mest 3 4 meter. Undantag gäller borrpunkt 3 som domineras av grusig sand/grusig lerig sand till ca 3 meters djup. Djupet till berg är enligt SGUs brunnsarkiv ca meter under markytan. 5.4 Grundvatten Förekommande grundvatten har mätts i skruvborrhål och rör i samband med undersökningstillfället i maj månad Grundvattenytan ligger inom fastigheten på ca 2,2 m under markytan. Grundvattennivåerna kommer variera i höjd med årstid och nederbörd och kan därför förväntas vara både högre och lägre än här redovisat. Z:\AWORD\KOMMUNER\YSTAD\D811_Ystad_Verkmästaren 23\D811_Ystad_Verkmästaren 23_Miljöteknisk markundersökning_ docx

8 6. Undersökningsresultat - föroreningar 8 (10) 6.1 Allmänt Resultaten från utförda analyser redovisas i sammanställning i tabell nedan och i bilaga 1 samt i detalj med laboratorieverifikat i bilaga Jord Erhållna resultat visar halt av arsenik över MKM (aktuell markanvändning), i ett av proverna, punkt 3. Det skall påpekas att denna halt är 230 mg/kg TS och så pass hög att den skall betraktas som akuttoxisk vid viss exponering. Utöver detta prov har halter av arsenik över KM, men under aktuell markanvändning, påträffats i ytterligare tre av proverna, punkt 2, 4 och 5, men i övrigt inga förhöjda ämneshalter i något prov. Höga halter av arsenik verkar ha en koppling till eventuell fyllning av grusig sand och utan andra synliga attribut i proverna. Övriga ämneshalter över KM, finns i naturlig jord respektive fyllning. Tabell 6.1. Sammanställning kemiska miljöanalyser i jord, m.a.p. metaller och PAH, (mg/kgts). Djup, m u my. Jordart As Ba Pb Cd Co Cu Cr Hg Ni V Zn PAH-H PAH-M PAH-L 1 0,4-1,0 grusig Sand <0,2 2,9 4 7,4 0,051 4, <0,11 <0,075 <0, ,05-0,5 F/grusig Sand 4,4 41 7,8 <0,2 3,7 9,3 7,4 <0,01 7,5 9,1 29 <0,11 <0,075 <0, ,5-1,0 F/grusig Sand ,1 <0,2 4,3 7,1 11 0,025 8, <0,11 <0,075 <0, ,7-1,0 Sand ev. f <0,2 2,2 5,4 6,8 0,031 3, <0,11 <0,075 <0, ,3-1,0 F/grusig Sand ,9 <0,2 6,5 7,6 9,3 0, <0,11 <0,075 <0, ,4-1,0 F/grusig Sand 4,4 31 7,7 <0,2 3,2 5 6,4 0,019 7,5 7,9 21 <0,11 <0,075 <0, ,2-2,0 siltig sandig Lermorän <0,2 5, <0, <0,11 <0,075 <0,045 MRR enligt NV , , ,5 2 0,6 KM enligt NV , , ,5 3 MKM enligt NV , FA enligt Avfall Sverige * 2500* ** 1000* Tabell 6.2. Sammanställning kemiska miljöanalyser i jord, m.a.p. olja, (mg/kgts). Djup, m.u.my. Jordart Bensen Toluen Provpunkt Provpunkt Etylbensen Xylen Ali >C5-C8 Ali >C8-C10 Alif >C10-C12 Alif >C12-C16 Alif >C5-C16 Alif >C16-C35 Z:\AWORD\KOMMUNER\YSTAD\D811_Ystad_Verkmästaren 23\D811_Ystad_Verkmästaren 23_Miljöteknisk markundersökning_ docx Arom >C8-C10 Arom >C10-C16 1 0,4-1,0 grusig Sand < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 9,0 < 10 < 4,0 < 0,90 < 0,50 2 0,05-0,5 F/grusig Sand < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 9,0 < 10 < 4,0 < 0,90 < 0,50 2* 0,5-1,0 F/grusig Sand < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 9,0 < 10 < 4,0 < 0,90 < 0,50 3* 0,7-1,0 Sand/ev.f < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 9,0 < 10 < 4,0 < 0,90 < 0,50 4* 0,3-1,0 F/grusig Sand < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 9,0 < 10 < 4,0 < 0,90 < 0,50 Arom >C16-C35 5 0,4-1,0 F/grusig Sand < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 9,0 < 10 < 4,0 < 0,90 < 0,50 siltig sandig < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 9,0 < 10 < 4,0 < 0,90 < 0,50 5* 1,2-2,0 Lermorän NV-KM 0, NV-MKM 0, FA Förklaringar Grön färg Markerar att halten understiger MRR/<KM (då MRR-halt ej finns) Blå färg Gul färg Orange färg Röd färg Markerar halt i intervallet MRR-KM Markerar halt i intervallet KM-MKM Markerar halt i intervallet MKM-FA Markerar halt >FA Anm. *) Klassificeringsfärg styrs av tabell Grundvatten Ingen lukt eller okulär påverkan på grundvattnet har kunnat påvisas i samband med jordprovtagningen. Installerade grundvattenobservationsrör i två provpunkter möjliggör att en kompletterande undersökning av grundvattnet kan utföras för att verifiera med laboratorieanalyser att det inte finns några förhöjda föroreningshalter i grundvattnet.

9 7. Föroreningsutbredning och förenklad riskbedömning 9 (10) 7.1 Allmänt Marken inom fastigheten utgörs av fyllnadsmassor med varierande innehåll, bland annat erhölls stopp för borrning mot en trolig betongplatta under mark, se Bilaga A för detaljer. Under fyllning påträffas sandig siltig lermorän/grusig sand. Vid utvärdering av analysresultaten framgår att det i ett av de analyserade proverna på fastigheten, påträffats markföroreningar över riktvärdet MKM, aktuell markanvändning, s.k. IFA-massor, (IFA=icke farligt avfall) och att denna halt kan vara akuttoxisk. Halterna i övriga prover motsvarar klassificering av jorden från s.k. KM- till s.k. MKM-massor,. Jord med arsenikpåverkan finns i fyllnadsjord från ytan och överlag ned till ca 2,0 meter under markytan. Ingen lukt eller okulär påverkan på grundvattnet har kunnat påvisas i samband med undersökningen. Se även rit Slutsatser Rekommendationer Mot bakgrund av ovanstående resultat bedömer PQAB att det föreligger ett efterbehandlingsbehov inom undersökt området vid en eventuell omvandling från industriverksamhet till ett framtida bostadsområde. Idag avses fastigheten kvarstå som industriverksamhet. Inget akut/direkt åtgärdsbehov bedöms finnas. För erhållna halter av arsenik över MKM, 0,7 1,0 meter under markytan, bedöms spridningsförutsättningarna för dessa ämnen som mycket små. Dessa halter påträffas även under hårdgjord yta, (asfalt). Med hänsyn till påträffade föroreningars kemiska och fysikaliska egenskaper med hård bindning till (jord)partiklar bedöms nämligen ingen signifikant utlakning av ämnen kunna ske och därmed heller ingen spridning med grundvattnet. Ämnenas mobilitet beror också på markens geologiska, hydrologiska och kemiska förhållanden, bl.a. halten organiskt kol, ph och fördelningsfaktorn mellan jord och vatten. Det skall också påpekas att föroreningen ligger över den uppmätta grundvattenytan, med betydligt mindre spridningsrisk än om den konstant legat under vatten. Dock skall det vid framtida markarbeten noga beaktas att den högsta halten är att betrakta som akuttoxisk och att utbredningen av den halten i nuläget inte är klarlagd. En kompletterande undersökning bedöms i något läge att behöva utföras. Om åtgärd i form av urgrävning av förorenade massor kommer att bli aktuellt krävs en skriftlig anmälan om avhjälpandeåtgärder enligt 28 förordning (1998:899) om miljöfarlig verksamhet och hälsoskydd om efterbehandlingsåtgärd i ett förorenat område. Anmälan skall lämnas in till Ystad-Österlenregionens Miljöförbund, i god tid innan schaktarbetena påbörjas. Observera att alla massor som ska flyttas och uppvisar halter över MRR, kräver en anmälan till Miljökontoret i den kommun som massorna skall återanvändas i innan de transporteras dit, enligt Miljöbalken och NVs handbok 2010:1. Vid bortschaktning av jord gäller aktuella mottagningsanläggningars riktvärden. Dessa värden följer normalt Naturvårdsverkets (NV) riktvärden för förorenad mark, KM, känslig markanvändning och MKM, mindre känslig markanvändning. Se även ovan tabell ovan. Z:\AWORD\KOMMUNER\YSTAD\D811_Ystad_Verkmästaren 23\D811_Ystad_Verkmästaren 23_Miljöteknisk markundersökning_ docx

10 10 (10) 7.3 Lagkrav Som konsult har vi informationsplikt till vår beställare om påträffade föroreningar m.m. Därefter gäller upplysningsskyldighet enligt 10 kapitel Miljöbalken; en fastighetsägare som har en känd förorening inom sin fastighet som kan orsaka skada eller olägenhet för människors hälsa eller miljön skall skyndsamt underrätta aktuell miljö-/tillsynsmyndighet, här Ystad-Österlenregionens Miljöförbund. Z:\AWORD\KOMMUNER\YSTAD\D811_Ystad_Verkmästaren 23\D811_Ystad_Verkmästaren 23_Miljöteknisk markundersökning_ docx

11

12

13 D811_BilagaA_Jordlager_ docx Bilaga A Sida 1 (2) D811 Ystad, Verkmästaren 23 Miljöteknisk undersökning BILAGA A JORDPROVTAGNING Jordproverna är tagna genom skruvprovtagning. Beteckningar: Tj = tjälfarlighetsklass enligt AMA Anläggning, tabell CB/1 M = materialtyp enligt AMA Anläggning, tabell CB/1 F/ = fyllning, art och innehåll anges efter snedstrecket w = naturlig vattenkvot, andel vatten jmf med torrsubstans, (%) S = Kemisk miljöanalys på externt laboratorium, Eurofins, Lidköping Borrhål Djup, m Jordart Tj M Anm 1 0-0,05 Asfalt - - 0,05-0,4 F/sandig Grus/bärlager 1 2 S 0,4-1,0 grusig Sand ,05 Asfalt - - S 0,05-0,5 F/sandig Grus 1 2 S 0,51-1,0 F/sandig Grus 1 2 1,0-1,5 sandig Lermorän, evf 3 4B 1,5-2,0 lerig siltig Sand 4 5A 2,0-4,0 sandig siltig Lermorän 4 5A grå 3 0-0,05 Asfalt - - 0,05-0,3 F/sandig Grus/bärlager 1 2 0,3-0,7 mullhaltig Sand 3 6A S 0,7-1,0 Sand, evf 1 2 1,0-1,5 Sand 1 2 1,5-2,0 grusig Sand 1 2 grå 2,0-2,3 grusig lerig Sand 3 4A grå 2,3-3,0 sandig siltig Lermorän 4 5A grå 4 0-0,05 Asfalt - - 0,05-0,3 F/sandig Grus/bärlager 1 2 S 0,3-1,0 mullhaltig Sand 3 6A 1,0-2,0 siltig sandig Lermorän 3 4B grå 2,0-3,0 sandig siltig Lermorän 4 5A grå Z:\AWORD\KOMMUNER\YSTAD\D811_Ystad_Verkmästaren 23\D811_BilagaA_Jordlager_ docx

14 D811_BilagaA_Jordlager_ docx Bilaga A Sida 2 (2) Borrhål Djup, m Jordart Tj M Anm 5 0-0,05 Asfalt - - 0,05-0,4 F/sandig Grus/bärlager 1 2 S 0,4-1,2 F/ grusig Sand 1 2 S 1,2-2,0 siltig sandig Lermorän 3 4B grå 2,0-3,0 sandig siltig Lermorän 4 5A grå 6 0-0,05 Asfalt - - 0,05-0,6 F/Sand 1 2 0,6-1,1 F/grusig Sand 1 2 1,1-1,6 siltig sandig Lermorän 3 4B 1,6-2,0 siltig sandig Lermorän 3 4B 2,3-3,0 sandig siltig Lermorän 4 5A grå 7 0-0,05 Asfalt - - 0,05-0,2 F/sandig Grus 1 2 0,2-0,7 F/Sand 3 6A 0,7-1,0 siltig sandig Lermorän 3 4B 1,0-2,3 siltig sandig Lermorän 3 4B 2,3-3,0 sandig siltig Lermorän 4 5A grå 3,0-4,0 sandig siltig Lermorän, kalk, flinta 4 5A grå Z:\AWORD\KOMMUNER\YSTAD\D811_Ystad_Verkmästaren 23\D811_BilagaA_Jordlager_ docx

15 D811_Verkmästaren 23_jordanalyser_sammanställning_PAH+metall_ xlsx Bilaga 1 a 1 (1) D811, Ystad, Verkmästaren 23 MILJÖANALYSER JORD SAMMANSTÄLLNING SAMTLIGA PROVER, FYLLNING, ORGANISKT OCH MINERALJORD Prover av PQAB juni 2019 Provpunkt Djup, m u my. Jordart Arsenik As (mg/kg Ts) Barium Ba (mg/kg Ts) Bly Pb (mg/kg Ts) Kadmium Cd (mg/kg Ts) Kobolt Co (mg/kg Ts) Koppar Cu (mg/kg Ts) 1 0,4-1,0 grusig Sand ,1 2,9 4 7,4 0,051 4, ,055 0,0375 0, ,05-0,5 F/grusig Sand 4,4 41 7,8 0,1 3,7 9,3 7,4 0,005 7,5 9,1 29 0,055 0,0375 0, ,5-1,0 F/grusig Sand ,1 0,1 4,3 7,1 11 0,025 8, ,055 0,0375 0, ,7-1,0 Sand, evf ,1 2,2 5,4 6,8 0,031 3, ,055 0,0375 0, ,3-1,0 F/grusig Sand ,9 0,1 6,5 7,6 9,3 0, ,055 0,0375 0, ,4-1,0 F/grusig Sand 4,4 31 7,7 0,1 3,2 5 6,4 0,019 7,5 7,9 21 0,055 0,0375 0, ,2-2,0 siltig sandig Lermorän ,1 5, , ,055 0,0375 0,0225 MRR enligt NV , , ,5 2 0,6 KM enligt NV , , MKM enligt NV , FA enligt Avfall Sverige Antal Min ,0 0,1 2,2 4,0 6,4 0,005 3,9 7,9 19 0,06 0,038 0,023 Median 10, ,1 3, , ,06 0,038 0,023 Medel 39, ,1 4, , ,1 0,04 0,023 Max , , ,06 0,04 0,023 Krom Cr (mg/kg Ts) Anm 1. Mörkgrön färg Markerar att halten understiger MRR, eller KM när MRR saknas. Klassning MRR-massor. * klassning från PAH el metaller, se bilaga 1B Grön färg Markerar att halten understiger KM. Klassning KM-massor. Gul färg Markerar halt i intervallet KM-MKM. Klassning MKM-massor. Orange färg Markerar halt i intervallet MKM-FA. Klassning IFA-massor. Röd färg Markerar halt >FA. Klassning FA-massor. Anm 2. Vid rapporterade "mindre än"värden har halva det utsvarade värdet här angetts, i ljusblå färg. Kvicksilver Hg (mg/kg Ts) Nickel Ni (mg/kg Ts) Vanadin V (mg/kg Ts) Zink Zn (mg/kg Ts) PAH-H (mg/kg Ts) PAH-M (mg/kg Ts) PAH-L (mg/kg Ts)

16 D811_Ystad_Verkmästaren 23_jordanalyser_sammanställning_Olja_ xlsx Bilaga 1b 1 (1) D811, Ystad, Verkmästaren 23 MILJÖANALYSER JORD SAMMANSTÄLLNING SAMTLIGA PROVER, FYLLNING, ORGANISKT OCH MINERALJORD Jordprover-OLJA, av PQAB juni 2019 (mg/kgts). Provpunkt nr Djup, m.u.my. Jordart Bensen Toluen Etylbensen Xylen Alifater >C5-C8 Alifater >C8-C10 Alifater >C10-C12 Alifater >C12-C16 Alifater >C5-C16 Alifater >C16-C35 Aromater >C8-C10 Aromater >C10-C16 Aromater >C16-C35 Oljetyp () 1 0,4-1,0 grusig Sand < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 9,0 < 10 < 4,0 < 0,90 < 0,50 Utgår 2 0,05-0,5 F/grusig Sand < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 9,0 < 10 < 4,0 < 0,90 < 0,50 Utgår 2* 0,5-1,0 F/grusig Sand < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 9,0 < 10 < 4,0 < 0,90 < 0,50 Utgår 3* 0,7-1,0 Sand, evf < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 9,0 < 10 < 4,0 < 0,90 < 0,50 Utgår 4* 0,3-1,0 F/grusig Sand < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 9,0 < 10 < 4,0 < 0,90 < 0,50 Utgår 5 0,4-1,0 F/grusig Sand < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 9,0 < 10 < 4,0 < 0,90 < 0,50 Utgår 5* 1,2-2,0 siltig sandig Lermorän < 0,0035 < 0,10 < 0,10 < 0,10 < 5,0 < 3,0 < 5,0 < 5,0 < 9,0 < 10 < 4,0 < 0,90 < 0,50 Utgår min <0,0035 <0,10 <0,10 <0,10 <5,0 <3,0 <5,0 <5,0 <9 <10 <4,0 <0,90 < 0,50 - max <0,0035 <0,10 <0,10 <0,10 <5,0 <3,0 < 5,0 < 5,0 <9 <10 <4,0 <0,90 < 0,50 - Antal NV-KM 0, NV-MKM 0, FA * klassning från PAH el metaller, se bilaga 1A Anm 1. Mörkgrön färg Markerar att halten understiger MRR när normal detektionsgräns understigs (<-värden). Klassning MRR-massor. Grön färg Markerar att halten understiger KM. Klassning KM-massor. Gul färg Markerar halt i intervallet KM-MKM. Klassning MKM-massor. Orange färg Markerar halt i intervallet MKM-FA. Klassning IFA-massor. Röd färg Markerar halt >FA. Klassning FA-massor. Anm 2. Färg och klassificering för asfalt enligt Bilaga 1A.

17 D811 Ystad, Verkmästaren 23 Markmiljöundersökning BILAGA 2 Laboratorieanalyser, verifikat Sida 1 Sida 2-14 Denna försättssida Jord; metaller, PAH och olja PQ Geoteknik & Miljö AB Adress Telefon Org.nr Järngatan Lomma E-post Bankgiro pqab@pqab.se

18 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: PQ Geoteknik & Miljö AB Benjamin Bjerg Järngatan LOMMA AR-19-SL EUSELI Í%SQbÂÂ!)^8Î Kundnummer: SL Analysrapport Uppdragsmärkn. D811 Verkmästaren 23 Ystad Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 5 Djup (m) Provtagare 1,2-2,0 BB Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 89.3 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod * * Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

19 AR-19-SL EUSELI Í%SQbÂÂ!)^8Î Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 10 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 46 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 10.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 5.2 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 11 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 11 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 15 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 13 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 32 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

20 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: PQ Geoteknik & Miljö AB Benjamin Bjerg Järngatan LOMMA AR-19-SL EUSELI Í%SQbÂÂ!+&SÎ Kundnummer: SL Analysrapport Uppdragsmärkn. D811 Verkmästaren 23 Ystad Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 1 Provtagningsplats: D811 Verkmästaren 23 Ystad Djup (m) Provtagare 0,4-1,0 BB Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 90.2 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

21 AR-19-SL EUSELI Í%SQbÂÂ!+&SÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 4.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 27 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 10 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 2.9 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 4.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 7.4 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 4.4 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 15 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 23 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

22 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: PQ Geoteknik & Miljö AB Benjamin Bjerg Järngatan LOMMA AR-19-SL EUSELI Í%SQbÂÂ!)dnÎ Kundnummer: SL Analysrapport Uppdragsmärkn. D811 Verkmästaren 23 Ystad Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 2 Provtagningsplats: D811 Verkmästaren 23 Ystad Djup (m) Provtagare 0,05-0,5 BB Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 92.6 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

23 AR-19-SL EUSELI Í%SQbÂÂ!)dnÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 4.4 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 41 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 7.8 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 3.7 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 9.3 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 7.4 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 7.5 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 9.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 29 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

24 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: PQ Geoteknik & Miljö AB Benjamin Bjerg Järngatan LOMMA AR-19-SL EUSELI Í%SQbÂÂ!)`JÎ Kundnummer: SL Analysrapport Uppdragsmärkn. D811 Verkmästaren 23 Ystad Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 2 Provtagningsplats: D811 Verkmästaren 23 Ystad Djup (m) Provtagare 0,5-1,0 BB Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 92.4 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

25 AR-19-SL EUSELI Í%SQbÂÂ!)`JÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 10 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 79 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 8.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 4.3 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 7.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 11 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 8.6 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 14 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 26 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

26 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: PQ Geoteknik & Miljö AB Benjamin Bjerg Järngatan LOMMA AR-19-SL EUSELI Í%SQbÂÂÂ}IxÎ Kundnummer: SL Analysrapport Uppdragsmärkn. D811 Verkmästaren 23 Ystad Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 3 Provtagningsplats: D811 Verkmästaren 23 Ystad Djup (m) Provtagare 0,7-1,0 BB Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.0 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

27 AR-19-SL EUSELI Í%SQbÂÂÂ}IxÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 230 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 61 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 6.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 2.2 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 5.4 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 6.8 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 3.9 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 16 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 19 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

28 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: PQ Geoteknik & Miljö AB Benjamin Bjerg Järngatan LOMMA AR-19-SL EUSELI Í%SQbÂÂ!+!&Î Kundnummer: SL Analysrapport Uppdragsmärkn. D811 Verkmästaren 23 Ystad Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 4 Provtagningsplats: D811 Verkmästaren 23 Ystad Djup (m) Provtagare 0,3-1,0 BB Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.1 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

29 AR-19-SL EUSELI Í%SQbÂÂ!+!&Î Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 10 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 110 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 9.9 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 6.5 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 7.6 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 9.3 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 12 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 14 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 33 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

30 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: PQ Geoteknik & Miljö AB Benjamin Bjerg Järngatan LOMMA AR-19-SL EUSELI Í%SQbÂÂ!)]/Î Kundnummer: SL Analysrapport Uppdragsmärkn. D811 Verkmästaren 23 Ystad Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 5 Provtagningsplats: D811 Verkmästaren 23 Ystad Djup (m) Provtagare 0,4-1,0 BB Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 96.7 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 18 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Motorolja Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2
