3 Sammanfattning Ramböll Sverige AB fick i uppdrag av Östersunds kommun att utföra en miljöteknisk markundersökning på delar av fastigheten Karlslund 3:4. Området är aktuellt för ny detaljplan där området kommer att rymma en större handelsbyggnad med tillhörande infart, parkeringar och ett område för varumottagning. Området är inte tidigare detaljplanelagt och består idag av en grönyta, träddungar, lågväxande sly och en del uppvuxen barrskog. Området ligger i direkt anslutning till trafikplats Lillängen och mellan E14 och Stuguvägen. Tidigare brukades marken på området av försvarsmakten, där delar av området har fungerat som skjutbana med kulfånget beläget öster om nuvarande E14. Enbart den del av skjutbanan som är belägen väster om E14 har ingått i den miljötekniska markundersökningen. Enligt representant för försvarsmakten ska området ha genomgått en sanering i och med avvecklandet av skjutbanan. Saneringen ska ha genomförts ner till halter underskridande MKM och detta ska ha verifierats genom provtagning. Dock har ingen dokumentation om saneringen återfunnits av varken kommunen, Ramböll eller försvarsmakten. Syftet med undersökningen var att få en bild av eventuella kvarvarande föroreningar på området samt var i jordprofilen föroreningar i sådana fall förekommer. Inga halter överskridande Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM) har detekterats. Mindre känslig markanvändning avser platser där människor vistas stora delar av dagen men inte stadigvarande bor, och där risken för exponering är liten. Exempel på sådan markanvändning är industri- eller handelsområden. Då området kommer användas för handel bedöms markanvändningen som mindre känslig. \\ramse\pub\sdl1\sby\2016\ \2_allm\rapporter\resultatrapport\miljöteknisk_markundersökning_biltema_slutversion.docx Fel! Hittar inte referenskälla. Unr Analysresultaten på jord visar att samtliga analyserade parametrar underskrider Naturvårdsverkets generella riktvärden för mindre känslig markanvändning. I övriga delar av området för ny detaljplan har ingen tidigare verksamhet skett, varav det inte heller förväntas föroreningshalter överskridande MKM. Området bedöms därmed vara lämpligt för handelsbyggnad och asfalterade parkeringsytor utan ytterligare sanering. i

4 Innehållsförteckning 1. Administrativa uppgifter Bakgrund och syfte Områdesbeskrivning Historik och tidigare verksamheter Tidigare undersökningar Riktvärden Provtagning och genomförande Resultat Diskussion och slutsats Osäkerheter Litteraturförteckning... 9 Tabeller Tabell 1: Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) respektive mindre känslig markanvändning (MKM) för aktuella ämnen. Riktvärdena anges i enheten mg/kg TS (Naturvårdsverket 2009) Tabell 2: Sammanställning av påträffade föroreningar i respektive provpunkt... 7 \\ramse\pub\sdl1\sby\2016\ \2_allm\rapporter\resultatrapport\miljöteknisk_markundersökning_biltema_slutversion.docx Fel! Hittar inte referenskälla. Unr Figurer Figur 1: Översiktskarta. Objektet är lokaliserat i det blå område som pekas ut av den röda pilen. Bildkälla: Östersundskartan, Östersunds kommun... 2 Figur 2: Karta över området där den f.d. skjutbanan markeras med brunt. Bildkälla: Östersunds kommun, projektförfrågan Figur 3: Karta med utmärkta provpunkter. Relevanta provpunkter för miljötekniska markundersökningen är numrerade 1-5 med röd teckenfärg Bilagor Bilaga 1: Sammanställning analysresultat Bilaga 2: Samtliga analysrapporter Bilaga 3: Fältprotokoll ii

5 Karlslund 3:4, Östersund Miljöteknisk markundersökning (Rapport) 1. Administrativa uppgifter Fastighetsbeteckning: Fastighetsägare: Beställare: Konsult markundersökning: Konsultens kontaktperson: Karlslund 3:4, Östersunds Kommun Östersunds kommun Samhällsbyggnadsförvaltningen, Östersunds kommun Ramböll Sverige AB Eva Jonsson 2. Bakgrund och syfte Kommunfullmäktige i Östersunds kommun beslutade den 29 oktober , att ge samhällsbyggnadsförvaltningen i uppdrag att upprätta ett förslag till detaljplan för fastigheten Karlslund 3:4. Syftet med detaljplanen är att möjliggöra en handelsetablering intill trafikplats Lillänge. Området kommer att rymma en större handelsbyggnad med tillhörande infart, parkeringar och ett område för varumottagning. Området är inte tidigare detaljplanelagt. \\ramse\pub\sdl1\sby\2016\ \2_allm\rapporter\resultatrapport\miljöteknisk_markundersökning_biltema_slutversion.docx Fel! Hittar inte referenskälla. Unr Ramböll Sverige AB fick i uppdrag av Östersunds kommun att utföra en miljöteknisk markundersökning på delar av fastigheten Karlslund 3:4. Den berörda delen av fastigheten visas i Figur 1. Enbart den del av fastigheten som tidigare fungerat som en av försvarets skjutbanor har genomgått en miljöteknisk markundersökning medan större delar av området även har genomgått en geoteknisk markundersökning. Skjutbanans tidigare placering visas i Figur 2. Enbart den del av skjutbanan som är belägen väster om E14 är relevant i detta projekt. Syftet med undersökningen var att få en bild av eventuella föroreningar på området samt var i jordprofilen föroreningar i sådana fall förekommer. 2.1 Områdesbeskrivning Området återfinns i de östra delarna av Östersund, se Figur 1. Området är tidigare inte detaljplanelagt och består idag av en grönyta, träddungar, lågväxande sly och en del uppvuxen barrskog. Området ligger i direkt anslutning till trafikplats Lillängen och mellan E14 och Stuguvägen. 1 av 9

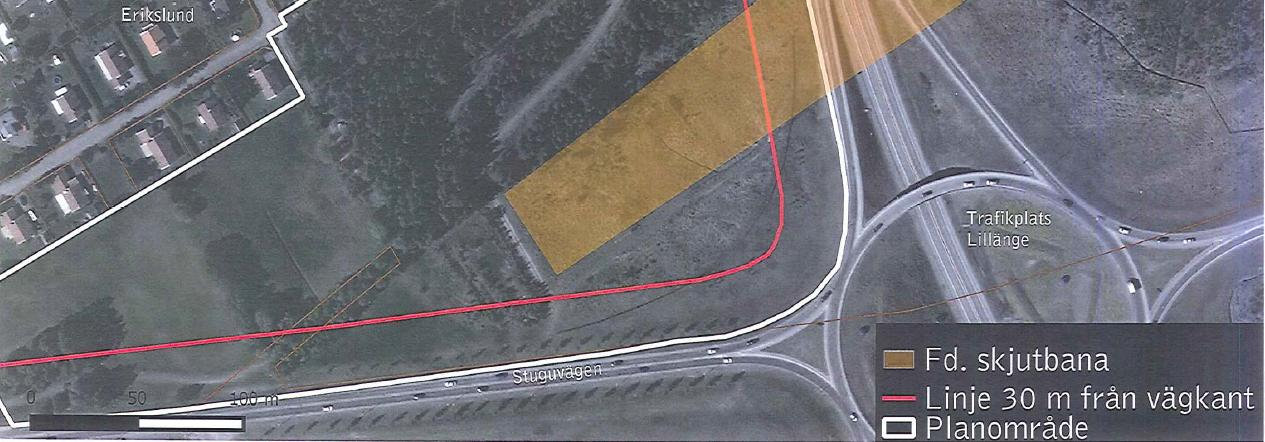

6 N Figur 1: Översiktskarta. Objektet är lokaliserat i det blå område som pekas ut av den röda pilen. Bildkälla: Östersundskartan, Östersunds kommun. \\ramse\pub\sdl1\sby\2016\ \2_allm\rapporter\resultatrapport\miljöteknisk_markundersökning_biltema_slutversion.docx Fel! Hittar inte referenskälla. Unr Figur 2: Karta över området där den f.d. skjutbanan markeras med brunt. Bildkälla: Östersunds kommun, projektförfrågan. 2 av 9

7 2.2 Historik och tidigare verksamheter Tidigare brukades marken på området av försvarsmakten, där delar av området har fungerat som skjutbana med kulfånget beläget öster om nuvarande E14. Området som är aktuellt för miljöteknisk markundersökning genom detta uppdrag är den del av skjutbanan som är belägen väster om E14. Inga andra tidigare verksamheter är kända. 2.3 Tidigare undersökningar Det finns inga kända uppgifter om tidigare undersökningar i området. Enligt representant för försvarsmakten (Tom Johansson, muntlig kontakt ) ska området ha genomgått en sanering i och med avvecklandet av skjutbanan. Saneringen ska ha genomförts ner till halter underskridande MKM och detta ska ha verifierats genom provtagning. Dock har ingen dokumentation om saneringen återfunnits av varken kommunen, Ramböll eller försvarsmakten. 2.4 Riktvärden Analysresultaten för jordproverna har jämförts med Naturvårdsverkets generella riktvärden för förorenad mark (Naturvårdsverket, 2009). Uttrycket KM betyder känslig markanvändning och innebär att markkvalitén inte begränsar val av markanvändning och att grundvattnet skyddas. Mark med halter under KM kan användas till bl.a. bostäder, odling och grundvattenuttag. Uttrycket MKM betyder mindre känslig markanvändning och innebär att markkvalitén begränsar val av markanvändning till exempelvis industrier, handelsytor och vägar. I tabell 1 redovisas riktvärden för både KM och MKM. \\ramse\pub\sdl1\sby\2016\ \2_allm\rapporter\resultatrapport\miljöteknisk_markundersökning_biltema_slutversion.docx Fel! Hittar inte referenskälla. Unr Riktvärden används som ett av flera verktyg vid en riskbedömning av ett förorenat område för att beskriva under vilken halt risken för negativa effekter på människor, miljö eller naturresurser normalt är acceptabel. Vid en förenklad riskbedömning jämförs de uppmätta halterna på området med generella riktvärden. Vid en riskbedömning kan även platsspecifika riktvärden tas fram som åtgärdsmål. Viktigt att reflektera över är att ett överskridande av riktvärdena inte nödvändigtvis innebär negativa effekter. Riktvärdena är heller inte juridiskt bindande värden (Naturvårdsverket, 2009). Naturvårdsverkets generella riktvärden är beräknade för vanliga, generella, förhållanden för förorenade områden i Sverige. 3 av 9

8 \\ramse\pub\sdl1\sby\2016\ \2_allm\rapporter\resultatrapport\miljöteknisk_markundersökning_biltema_slutversion.docx Fel! Hittar inte referenskälla. Unr Tabell 1: Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) respektive mindre känslig markanvändning (MKM) för aktuella ämnen. Riktvärdena anges i enheten mg/kg TS (Naturvårdsverket 2009). Ämne KM MKM Antimon, Sb Arsenik, As Barium, Ba Bly, Pb Kadmium, Cd 0,5 15 Kobolt, Co Koppar, Cu rom, Cr kvicksilver, Hg 0,25 2,5 Molybden, Mo Nickel. Ni Vanadin, V Zink, Zn Alifater >C5-C Alifater >C8-C Alifater >C10-C Alifater >C12-C Alifater >C5-C Alifater >C16-C Aromater >C8-C Aromater >C10-C Aromater >C16-C Bensen 0,012 0,04 Toluen Etylbensen Xylen PAH-L 3 15 PAH-M 3 20 PAH-H Provtagning och genomförande Placering av provtagningspunkter har valts för att under givna förutsättningar i möjligaste mån täcka in de potentiella föroreningskällorna. På en skjutbana kan man förväntas hitta störst mängd föroreningar i nära anslutning till skytteområdena (området där skott avlossas), och framförallt i kulfången. För denna skjutbana är kulfången belägna utanför provtagningsområdet, varför endast skytteområdena har genomgått provtagning. Provpunkter placerades i de områden som av kommunen angivits som troliga skytteområden. 4 av 9

9 Provtagning har genomförts med borrbandvagn försedd med jordskruv i 5 borrpunkter, se Figur 3. Undersökningen har omfattat provtagning av jord och dokumenterades med fältprotokoll, se Bilaga 3. I varje provpunkt plockades jordprover ut på följande nivåer; Nivå 1: 0,0-0,25 meter under markytan (m u my) Nivå 2: 0,25-0,50 m u my Nivå 3: 0,5-1 m u my Nivå 4: 1-2 m u my Översta växtlagret skrapades bort innan provtagning påbörjades. Underliggande mull fick dock ingå i proverna då vissa föroreningar kan bindas i detta lager och därmed återfinnas i det skiktet. Vid skruvborrprovtagning tas en kärna av prov upp ur marken. Inmätning med hjälp av tumstock gjordes för att identifiera aktuella provnivåer. Ytan av provet skrapades bort innan prov togs ut. Detta gjordes för att i möjligaste mån undvika korskontaminering från ovanliggande jordlager. Jordproverna togs ut i glasburk och förvarades svalt och mörkt inför transport till laboratoriet. Från varje borrhål analyserades de två översta nivåerna med avseende på metaller (13 st), PAH och petroleumkolväten (alifater, aromater, BTEX). Prov uttogs även på underliggande nivåer. Dessa prov sparades för eventuell kompletterande analys av underliggande nivåer. \\ramse\pub\sdl1\sby\2016\ \2_allm\rapporter\resultatrapport\miljöteknisk_markundersökning_biltema_slutversion.docx Fel! Hittar inte referenskälla. Unr av 9

10 Figur 3: Karta med utmärkta provpunkter. Relevanta provpunkter för miljötekniska markundersökningen är numrerade 1-5 med röd teckenfärg. \\ramse\pub\sdl1\sby\2016\ \2_allm\rapporter\resultatrapport\miljöteknisk_markundersökning_biltema_slutversion.docx 4. Resultat Fel! Hittar inte referenskälla. Unr Provpunkt 1 (PP1) innehåller PAH-H i halter som tangerar Naturvårdsverkets generella riktvärde för KM, detta på nivån 0,0-0,25 meter under markytan (m u my). För underliggande nivå ner till 0,50 m y my har inga halter överskridande KM detekterats. Provpunkt 2 (PP2) på djupnivå 0,0-0,25 m u my innehåller halter av alifater >C16-C36 på 260 mg/kg TS, vilket överskrider KM. Underliggande nivå (0,25-0,50 m u my) innehåller halter som överskrider KM för kadmium (0,52 mg/kg TS) och alifater >C16-C35 (170 mg/kg TS). Provpunkt 3 (PP3) innehåller PAH-H i halter som överskrider Naturvårdsverkets generella riktvärde för KM, detta på nivån 0,0-0,25 m u my. För underliggande nivå ner till 0,50 m y my har inga halter överskridande KM detekterats. 6 av 9

11 Provpunkt 4 (PP4) på djupnivå 0,0-0,25 m u my innehåller halter av kadmium som överskrider KM (0,8 mg/kg TS). Underliggande nivå (0,25-0,50 m u my) innehåller halter som överskrider KM för kadmium (0,91 mg/kg TS) och kvicksilver (0,27 mg/kg TS). Provpunkt 5 (PP5) på djupnivå 0,0-0,25 m u my innehåller halter som överskrider KM för arsenik (13 mg/kg TS) och kadmium (0,62 mg/kg TS). För underliggande nivå ner till 0,50 m y my har inga halter överskridande KM detekterats. Inga detekterade halter överskrider Naturvårdsverkets generella riktvärde för mindre känslig markanvändning (MKM). En sammanställning av de föroreningar som överskrider KM i respektive provpunkt återfinns i Tabell 2. Samtliga analysresultat redovisas i Bilaga 1 och samtliga analysrapporter återfinns i Bilaga 2. Tabell 2: Sammanställning av påträffade föroreningar i respektive provpunkt m u my Enhet Arsenik, As Kadmium, Cd Kvicksilver, Hg Alifater >C16- C35 PAH H Riktvärde KM mg/kg TS 10 0,5 0, Riktvärde MKM mg/kg TS , PP1 0,00-0,25 mg/kg TS 7,4 < 0,20 0,045 < 10 1 PP2 0,00-0,25 mg/kg TS 3,8 < 0,20 0, < 0,30 PP2 0,25-0,50 mg/kg TS 6,3 0,52 0,1 170 < 0,30 PP3 0,00-0,25 mg/kg TS 6,2 < 0,20 0,034 < 10 1,2 PP4 0,00-0,25 mg/kg TS 5,2 0,8 0,21 < 10 < 0,30 PP4 0,25-0,50 mg/kg TS 7,2 0,91 0,27 < 10 < 0,30 PP5 0,00-0,25 mg/kg TS 13 0,62 0,1 < 10 < 0,30 \\ramse\pub\sdl1\sby\2016\ \2_allm\rapporter\resultatrapport\miljöteknisk_markundersökning_biltema_slutversion.docx 5. Diskussion och slutsats Fel! Hittar inte referenskälla. Unr I en provpunkt återfanns alifater >C16-C35 i halter över KM. Denna förorening kan anses vara mycket lokal då övriga provpunkter ej påvisat halter över laboratoriets detektionsgräns. Med grund i de prover som analyserats anses föroreningen även minska med ökat djup. Förmodligen kommer denna förorening från ett spill, exempelvis ett spill av drivmedel vid t.ex. tankning av fordon. I tre av fem provpunkter återfinns förhöjda halter av kadmium. Kadmium sprids via luft, främst genom förbränning av fossila bränslen, metalltillverkning och vid förbränning av sopor. Utsläpp av kadmium sker även från vägtrafiken, vilket kan vara föroreningskällan i detta fall. 7 av 9

12 I två fall har PAH-H detekterats i halter överskridande KM. PAHer återfinns i petroleumprodukter och föroreningskällan kan i detta fall vara spill av petroleumprodukt eller närliggande trafik. Ytlig förekomst av arsenik strax överskridande KM har återfunnits i en provpunkt. Arsenik har tillsammans med antimon använts som legeringsmetaller för ammunition och föroreningen kan därmed härstamma från den tidigare skjutbaneverksamheten. I en provpunkt har kvicksilver strax över KM detekterats på djupnivån 0,25-0,50 meter under markytan. Inga halter överskridande Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM) har detekterats. Området är aktuellt för byggnation av en större handelsbyggnad med tillhörande infart, asfalterade parkeringsytor och ett område för varumottagning. Saneringsnivån för mindre känslig markanvändning avser platser där människor vistas stora delar av dagen men inte stadigvarande bor, och där risken för exponering är liten. Exempel på när denna saneringsnivå kan användas är just för industri- eller handelsändamål. Då området kommer användas för handel bedöms markanvändningen som mindre känslig. Analysresultaten på jord visar att samtliga analyserade parametrar underskrider Naturvårdsverkets generella riktvärden för mindre känslig markanvändning. I övriga delar av området för ny detaljplan har ingen tidigare verksamhet skett, varav det inte heller förväntas föroreningshalter överskridande MKM. Enligt uppgifter från Försvarsmakten har dessutom sanering av skjutbanan utförts ner till halter underskridande MKM i ett tidigare skede. Genom att ovanstående resonemang tas i beaktning görs bedömningen att det är mindre troligt att halter överskridande MKM återfinns på skjutbaneområdet. Området bedöms därmed vara lämpligt för handelsbyggnad och asfalterade parkeringsytor utan ytterligare sanering. \\ramse\pub\sdl1\sby\2016\ \2_allm\rapporter\resultatrapport\miljöteknisk_markundersökning_biltema_slutversion.docx Fel! Hittar inte referenskälla. Unr Området bedöms inte som lämpligt för bostäder eller utbildningslokaler där barn vistas då halter överskridande KM detekterats. Området får inte heller bli aktuellt för odling av grönsaker eller frukt, inte heller bör parker anläggas i området utan att en riskbedömning av exponeringsrisken utförs. 5.1 Osäkerheter Provtagning med stickprov är den metod som tillämpas i detta projekt. Stickprov medför en viss osäkerhet i provtagningen då en mycket liten yta ingår i det aktuella provet och partikulära föroreningar kan lätt missas. Större säkerhet i provtagningen hade kunnat erhållas genom fler provpunkter med möjlighet till uttag av samlingsprov. Provtagningen genomfördes i början av februari 2016 vilket innebar yttre förhållanden med snö och tjäle. Hade provtagningen utförts under 8 av 9

13 barmarkssäsong hade samlingsprov av det översta jordlagret kunnat utföras enbart med hjälp av provtagningsspade. 6. Litteraturförteckning Naturvårdsverket. (2009). Riktvärden för förorenad mark, Rapport Stockholm: Naturvårdsverket. \\ramse\pub\sdl1\sby\2016\ \2_allm\rapporter\resultatrapport\miljöteknisk_markundersökning_biltema_slutversion.docx Fel! Hittar inte referenskälla. Unr av 9
