KARLSHAMNS KOMMUN Kungsparken, Mörrum Detaljplan för del av Mörrum 73:4 m.fl. Översiktlig miljöteknisk markundersökning

Transkript

1 KARLSHAMNS KOMMUN Kungsparken, Mörrum Detaljplan för del av Mörrum 73:4 m.fl. Översiktlig miljöteknisk markundersökning Upprättad av: Nathalie Enström Granskad av: Magnus Runesson

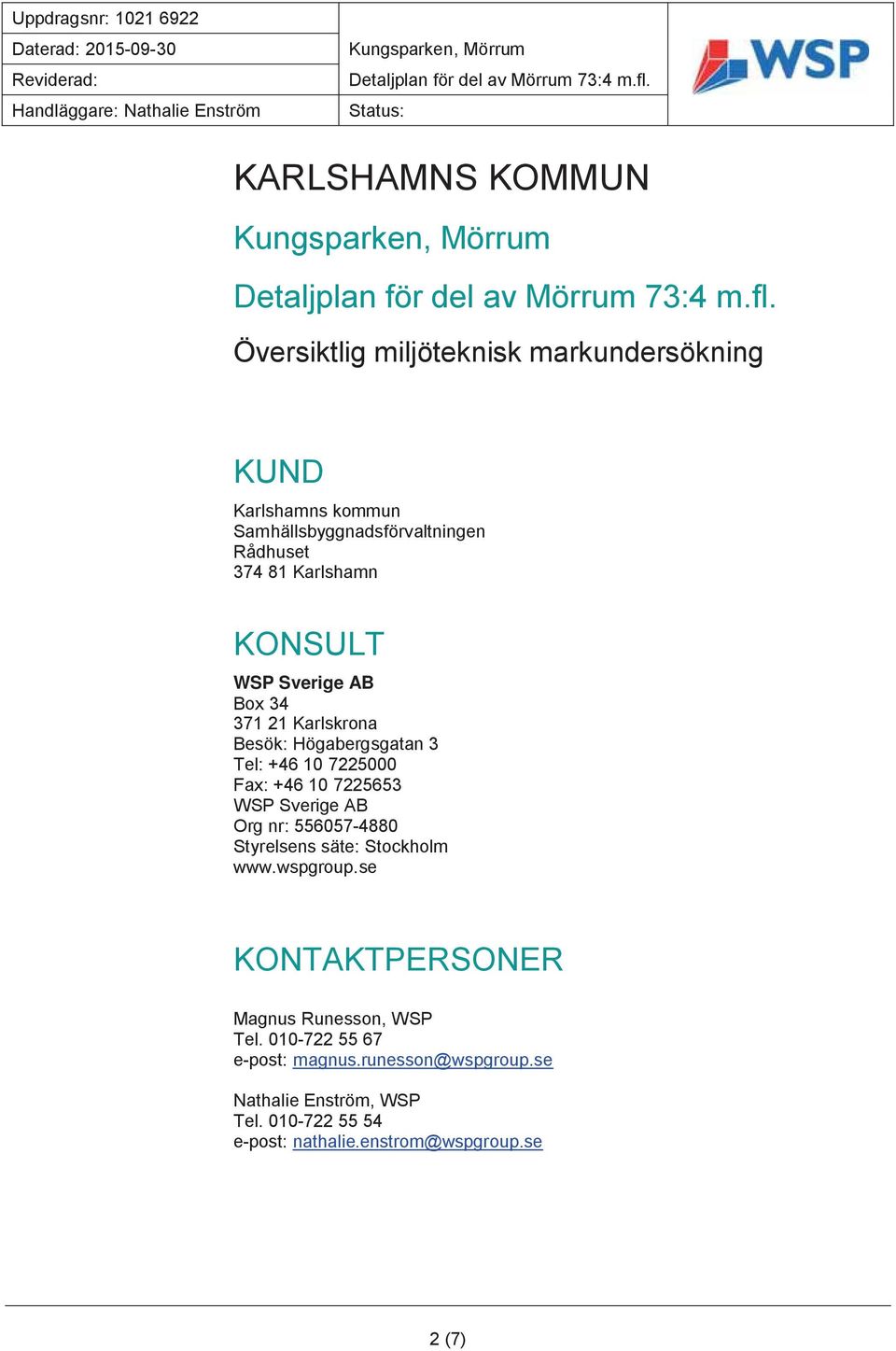

2 Uppdragsnr: Daterad: Reviderad: Handläggare: Nathalie Enström Kungsparken, Mörrum Detaljplan för del av Mörrum 73:4 m.fl. Status: KARLSHAMNS KOMMUN Kungsparken, Mörrum Detaljplan för del av Mörrum 73:4 m.fl. Översiktlig miljöteknisk markundersökning KUND Karlshamns kommun Samhällsbyggnadsförvaltningen Rådhuset Karlshamn KONSULT WSP Sverige AB Box Karlskrona Besök: Högabergsgatan 3 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Magnus Runesson, WSP Tel e-post: magnus.runesson@wspgroup.se Nathalie Enström, WSP Tel e-post: nathalie.enstrom@wspgroup.se 2 (7)

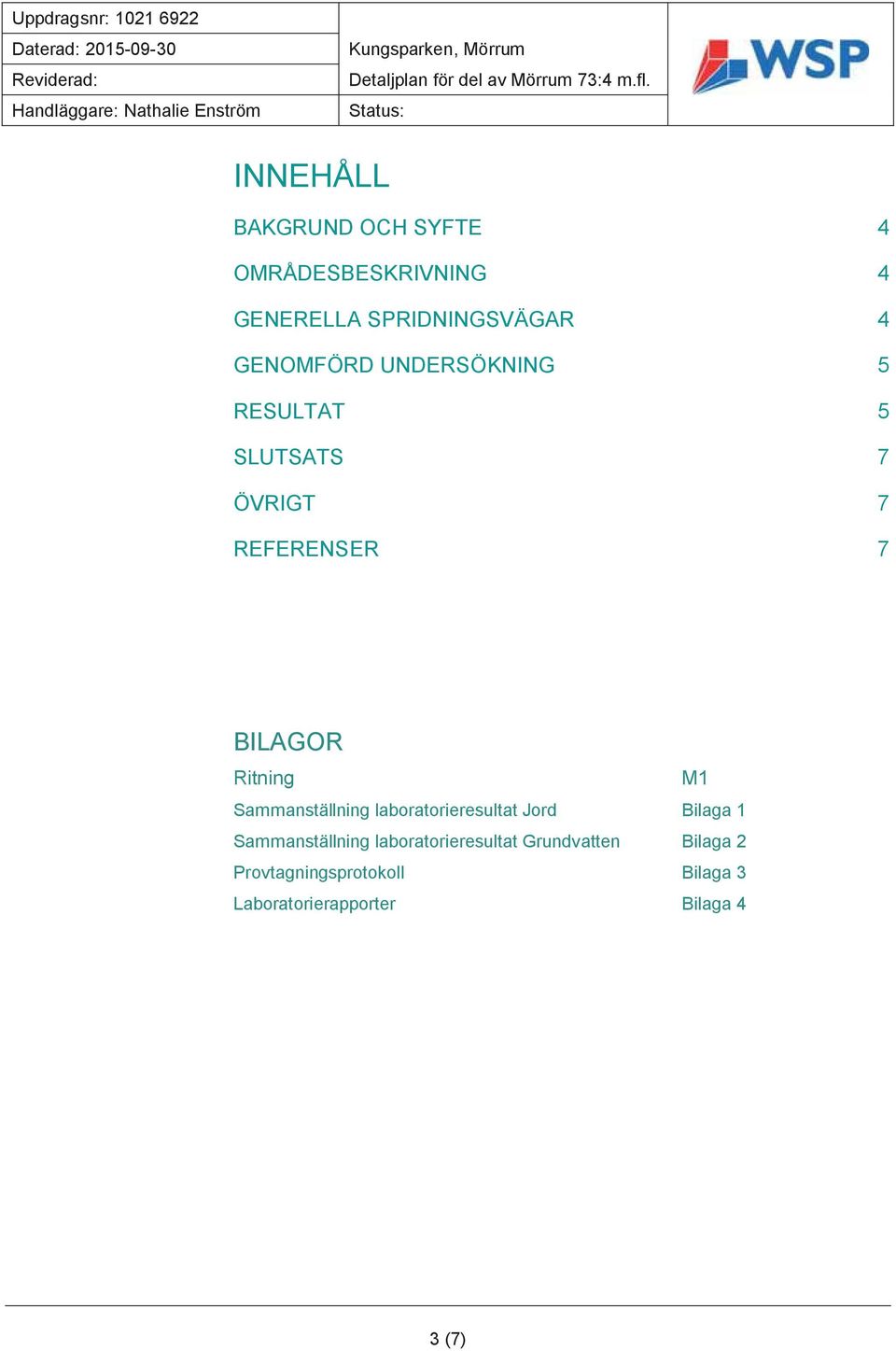

3 Uppdragsnr: Daterad: Reviderad: Handläggare: Nathalie Enström Kungsparken, Mörrum Detaljplan för del av Mörrum 73:4 m.fl. Status: INNEHÅLL BAKGRUND OCH SYFTE 4 OMRÅDESBESKRIVNING 4 GENERELLA SPRIDNINGSVÄGAR 4 GENOMFÖRD UNDERSÖKNING 5 RESULTAT 5 SLUA 7 ÖVRIGT 7 REFERENSER 7 BILAGOR Ritning M1 Sammanställning laboratorieresultat Jord Bilaga 1 Sammanställning laboratorieresultat Grundvatten Bilaga 2 Provtagningsprotokoll Bilaga 3 Laboratorierapporter Bilaga 4 3 (7)

4 Uppdragsnr: Daterad: Reviderad: Handläggare: Nathalie Enström Kungsparken, Mörrum Detaljplan för del av Mörrum 73:4 m.fl. Status: BAKGRUND OCH SYFTE Karlshamns kommun arbetar med en detaljplan för bland annat nya bostäder, kontor och handel i centrala delarna av Mörrum. Som en del i detta arbete har WSP fått i uppdrag att utföra en översiktlig miljöteknisk markundersökning med syfte att undersöka förekomsten av föroreningar inom området framförallt med anledning av den bensinstation som är belägen söder om Kungsparken. OMRÅDESBESKRIVNING Kungsparken är belägen i de västra delarna av Mörrums centrum, se bild 1. Bild 1. Aktuellt område vid Kungsparken är inringat med rött. Karta: eniro.se GENERELLA SPRIDNINGSVÄGAR Spridningen av petroleumkolväten beror till stor del på deras kemiska och fysikaliska egenskaper. Initialt sprids produkten i marken i fri fas och eftersom att bensin och diesel är lättare än vatten påträffas vanligen spill i anslutning till grundvattenytan men kan även ansamlas vid tätare jordarter som hindrar spridningen i djupled. 4 (7)

5 Uppdragsnr: Daterad: Reviderad: Handläggare: Nathalie Enström Kungsparken, Mörrum Detaljplan för del av Mörrum 73:4 m.fl. Status: En del av produkten binds i jordens finare porer, vilket medför att den fria fasens rörlighet avtar. I grövre jordarter eller om spillet varit stort kan fri fas finnas kvar i marken under en lång tid och fortsätta att sprida sig. Även ledningsgravar kan bidra till spridningen av petroleumprodukter. Många petroleumkolväten är flyktiga och kan spridas som ånga i marken för att därefter läcka ut i omgivningsluften eller tränga in i byggnader. GENOMFÖRD UNDERSÖKNING Jord Skruvprovtagningen med borrbandvagn utfördes i augusti 2015, av fältgeotekniker Emil Nilsson, PGB AB. Provtagningen utfördes samtidigt som den geotekniska fältundersökningen. I provpunkterna uttogs markprov i regel för varje för varje halvmeter, i en av punkterna (W09) uttogs 1 metersprov. Vid provtagningen noterades eventuella lukt- och synintryck i fält. Fyra markprover, ett från varje borrhål, valdes ut för laboratorieanalys med avseende på metaller, fraktionerade alifater och aromater, BTEX och PAH. Grundvatten I samband med skruvprovtagningen installerades även grundvattenrör i tre av punkterna, W08, W09 och W10. Grundvattenprovtagning utfördes av Patrik Lindgren, WSP. Grundvattenrören omsattes och lodades innan provtagning och då påträffades vatten endast i rör W10. Grundvattenprovtagningen i W10 utfördes med peristaltisk pump. Ett vattenprov analyserades med avseende på metaller, fraktionerade alifater och aromater samt PAH. Laboratorieanalyserna har utförts av ALcontrol Laboratories som är ett ackrediterat laboratorium av SWEDAC enligt /IEC samt certifierat enligt SS- EN ISO RESULTAT Sammanställning av laboratorieresultaten återfinns i bilaga 1 och 2. Provtagningsprotokoll från fältarbetet redovisas i bilaga 3 och fullständiga laboratorierapporter återfinns i bilaga 4. Ritning över provpunkternas lokalisering på fastigheten återfinns i bilaga M1. Geologi och markförhållanden Nedanstående text är hämtad från den geotekniska utredningen. Terrängen inom området är relativt plan. Markytans nivå ligger kring +14 i Kungsparken och kring +16 inom Mörrum 73:1. Vegetationen är blandad enstaka träd, buskar och sly kombinerat med öppna gräsytor. Berg i dagen har observerats i det sydvästra hörnet av Mörrum 73:1. 5 (7)

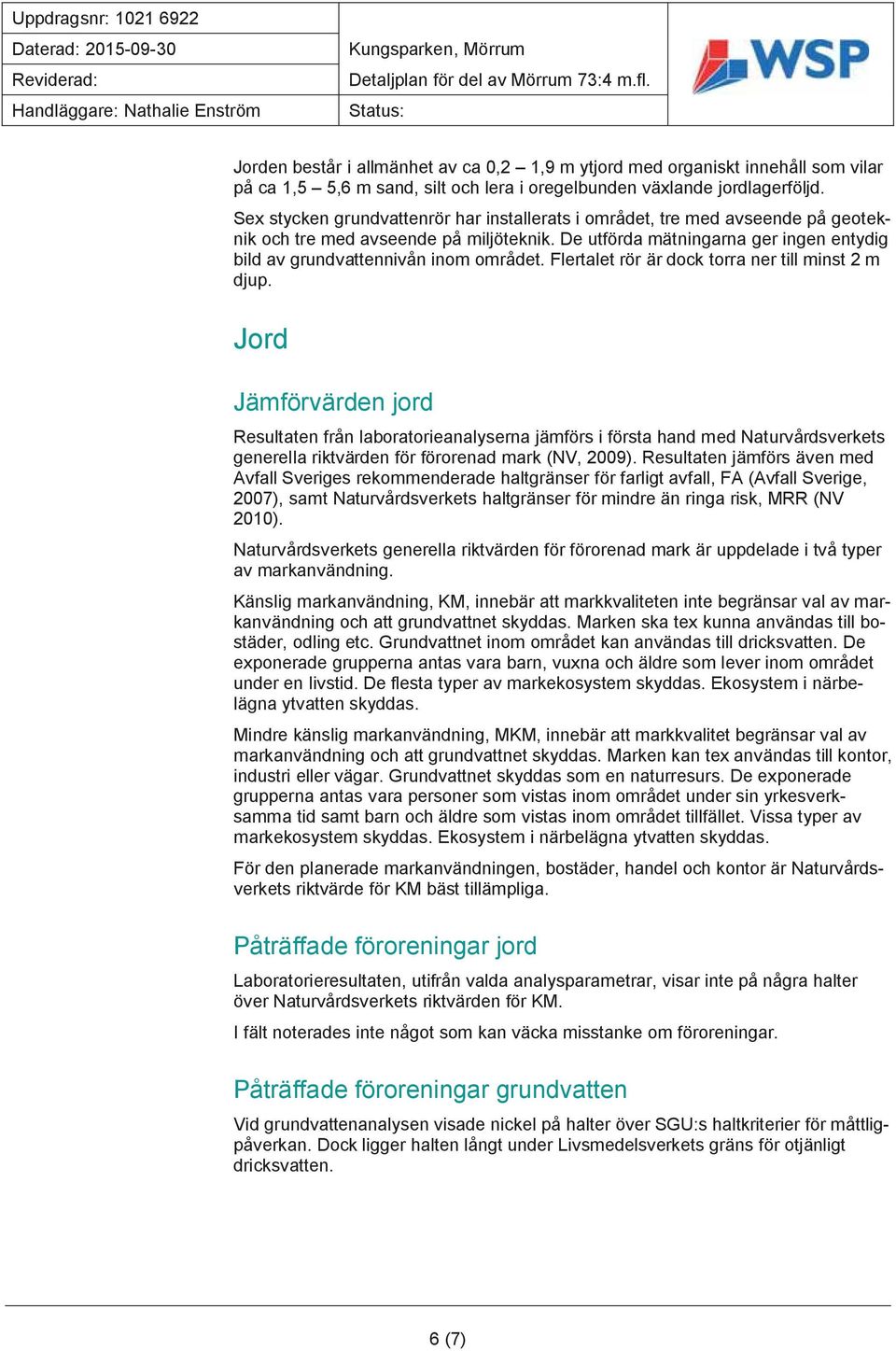

6 Uppdragsnr: Daterad: Reviderad: Handläggare: Nathalie Enström Kungsparken, Mörrum Detaljplan för del av Mörrum 73:4 m.fl. Status: Jorden består i allmänhet av ca 0,2 1,9 m ytjord med organiskt innehåll som vilar på ca 1,5 5,6 m sand, silt och lera i oregelbunden växlande jordlagerföljd. Sex stycken grundvattenrör har installerats i området, tre med avseende på geoteknik och tre med avseende på miljöteknik. De utförda mätningarna ger ingen entydig bild av grundvattennivån inom området. Flertalet rör är dock torra ner till minst 2 m djup. Jord Jämförvärden jord Resultaten från laboratorieanalyserna jämförs i första hand med Naturvårdsverkets generella riktvärden för förorenad mark (NV, 2009). Resultaten jämförs även med Avfall Sveriges rekommenderade haltgränser för farligt avfall, FA (Avfall Sverige, 2007), samt Naturvårdsverkets haltgränser för mindre än ringa risk, MRR (NV 2010). Naturvårdsverkets generella riktvärden för förorenad mark är uppdelade i två typer av markanvändning. Känslig markanvändning, KM, innebär att markkvaliteten inte begränsar val av markanvändning och att grundvattnet skyddas. Marken ska tex kunna användas till bostäder, odling etc. Grundvattnet inom området kan användas till dricksvatten. De exponerade grupperna antas vara barn, vuxna och äldre som lever inom området under en livstid. De flesta typer av markekosystem skyddas. Ekosystem i närbelägna ytvatten skyddas. Mindre känslig markanvändning, MKM, innebär att markkvalitet begränsar val av markanvändning och att grundvattnet skyddas. Marken kan tex användas till kontor, industri eller vägar. Grundvattnet skyddas som en naturresurs. De exponerade grupperna antas vara personer som vistas inom området under sin yrkesverksamma tid samt barn och äldre som vistas inom området tillfället. Vissa typer av markekosystem skyddas. Ekosystem i närbelägna ytvatten skyddas. För den planerade markanvändningen, bostäder, handel och kontor är Naturvårdsverkets riktvärde för KM bäst tillämpliga. Påträffade föroreningar jord Laboratorieresultaten, utifrån valda analysparametrar, visar inte på några halter över Naturvårdsverkets riktvärden för KM. I fält noterades inte något som kan väcka misstanke om föroreningar. Påträffade föroreningar grundvatten Vid grundvattenanalysen visade nickel på halter över SGU:s haltkriterier för måttligpåverkan. Dock ligger halten långt under Livsmedelsverkets gräns för otjänligt dricksvatten. 6 (7)

7 Uppdragsnr: Daterad: Reviderad: Handläggare: Nathalie Enström Kungsparken, Mörrum Detaljplan för del av Mörrum 73:4 m.fl. Status: SLUA Vid provtagningen har inga halter över Naturvårdsverkets generella riktvärden för förorenad mark påträffats. Grundvattnet har halter av nickel över måttlig påverkan (SGU) men under gränsvärde för otjänligt dricksvatten (Livsmedelsverket). I övrigt visar valda analysparametrar inte på några föroreningar. Utifrån generella spridningsvägar för petroleumprodukter bör eventuella föroreningar från bensinstationen i söder ha visat sig inom valda provpunkter för Kungsparken, trots att två av grundvattenrören inte höll vatten. Planerade bostäder kommer kopplas till kommunalt VA varvid eventuella risker för intag via dricksvatten kan avfärdas. Utifrån utförd provtagning och aktuella analysparametrar förefaller det inte vara någon risk för människors hälsa och miljö, observera dock att någon fullständig riskbedömning ej har utförts. ÖVRIGT Provtagningsstrategi och urval av analysparametrar är grundade på erfarenhetsmässiga bedömningar och branschpraxis. Det kan dock inte uteslutas att det förekommer ämnen och föroreningar som inte har analyserats. Enligt Miljöbalken (1998:808) 10 kap 11 ska den som äger eller brukar en fastighet, oavsett om området tidigare ansetts förorenat eller inte, genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och denna kan medföra skada eller olägenhet för människors hälsa eller miljön. Vi rekommenderar därför att denna rapport delges tillsynsmyndigheten. REFERENSER Avfall Sverige, 2007, Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:1 Naturvårdsverket, 2009, Riktvärden för förorenad mark. Nv Rapport 5976 SGF 2013, Fälthandbok Undersökningar av förorenade områden, SGF Rapport 2:2013 SGU 2013, Bedömningsgrunder för grundvatten. SGU Rapport 2013:01. SLVFS 2001, Livsmedelsverkets föreskrifter om dricksvatten, SLVFS 2001:30. SPI 2010, Efterbehandling av förorenade bensinstationer och dieselanläggningar, SPI rekommendation, december (7)

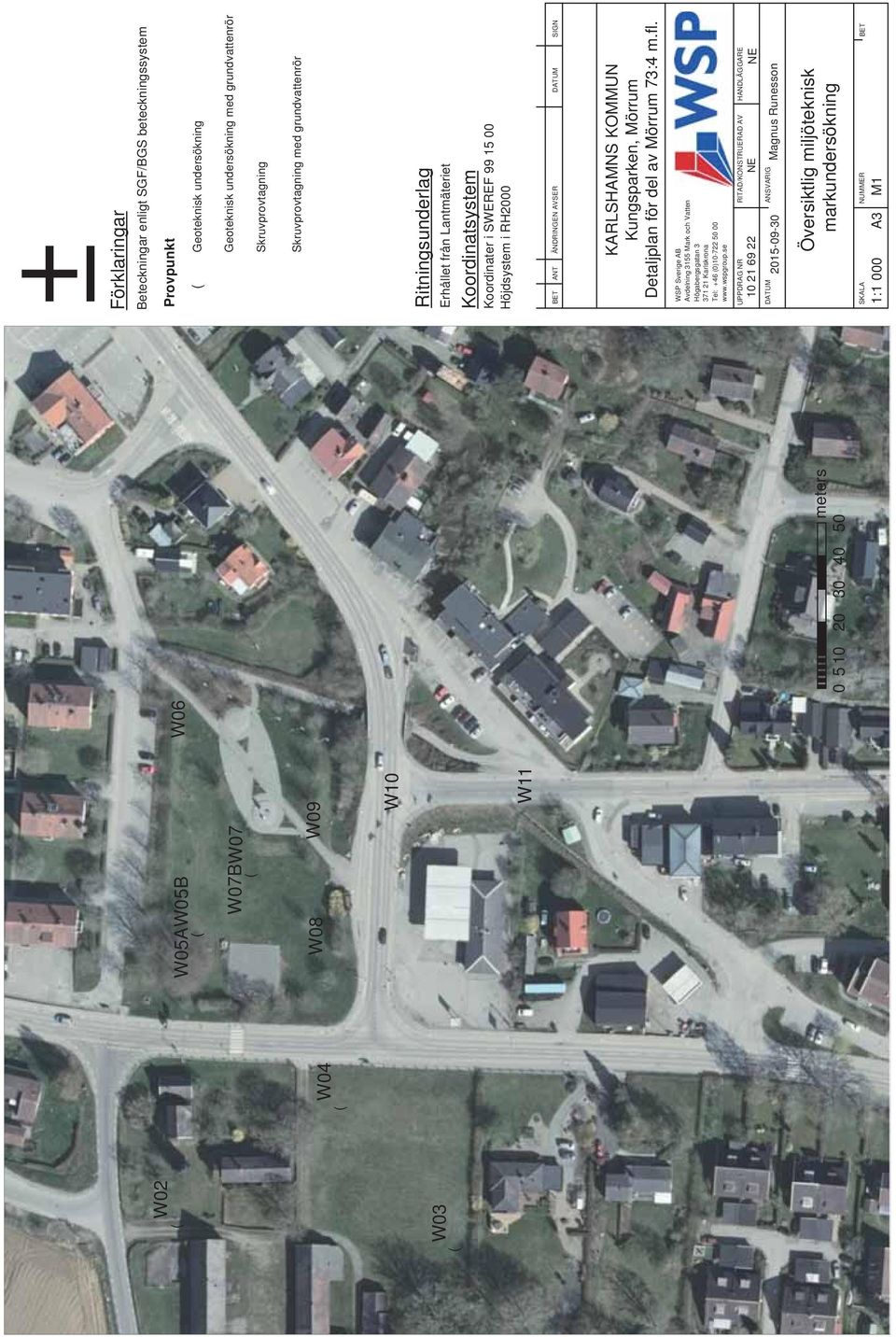

8 ( W02 W03 ( W04 W05AW05B ( W07B ( W08 W07 W09 W10 W11 W06 meters ± Förklaringar Beteckningar enligt SGF/BGS beteckningssystem Provpunkt ( Geoteknisk undersökning Geoteknisk undersökning med grundvattenrör Skruvprovtagning Skruvprovtagning med grundvattenrör Ritningsunderlag Erhållet från Lantmäteriet Koordinatsystem Koordinater i SWEREF Höjdsystem i RH2000 BET ANT ÄNDRINGEN AVSER DATUM SIGN KARLSHAMNS KOMMUN Kungsparken, Mörrum Detaljplan för del av Mörrum 73:4 m.fl. WSP Sverige AB Avdelning 3155 Mark och Vatten Högabergsgatan Karlskrona Tel: +46 (0) UPPDRAG NR RITAD/KONSTRUERAD AV HANDLÄGGARE NE NE DATUM ANSVARIG Magnus Runesson Översiktlig miljöteknisk markundersökning SKALA NUMMER BET 1:1 000 A3 M1 (

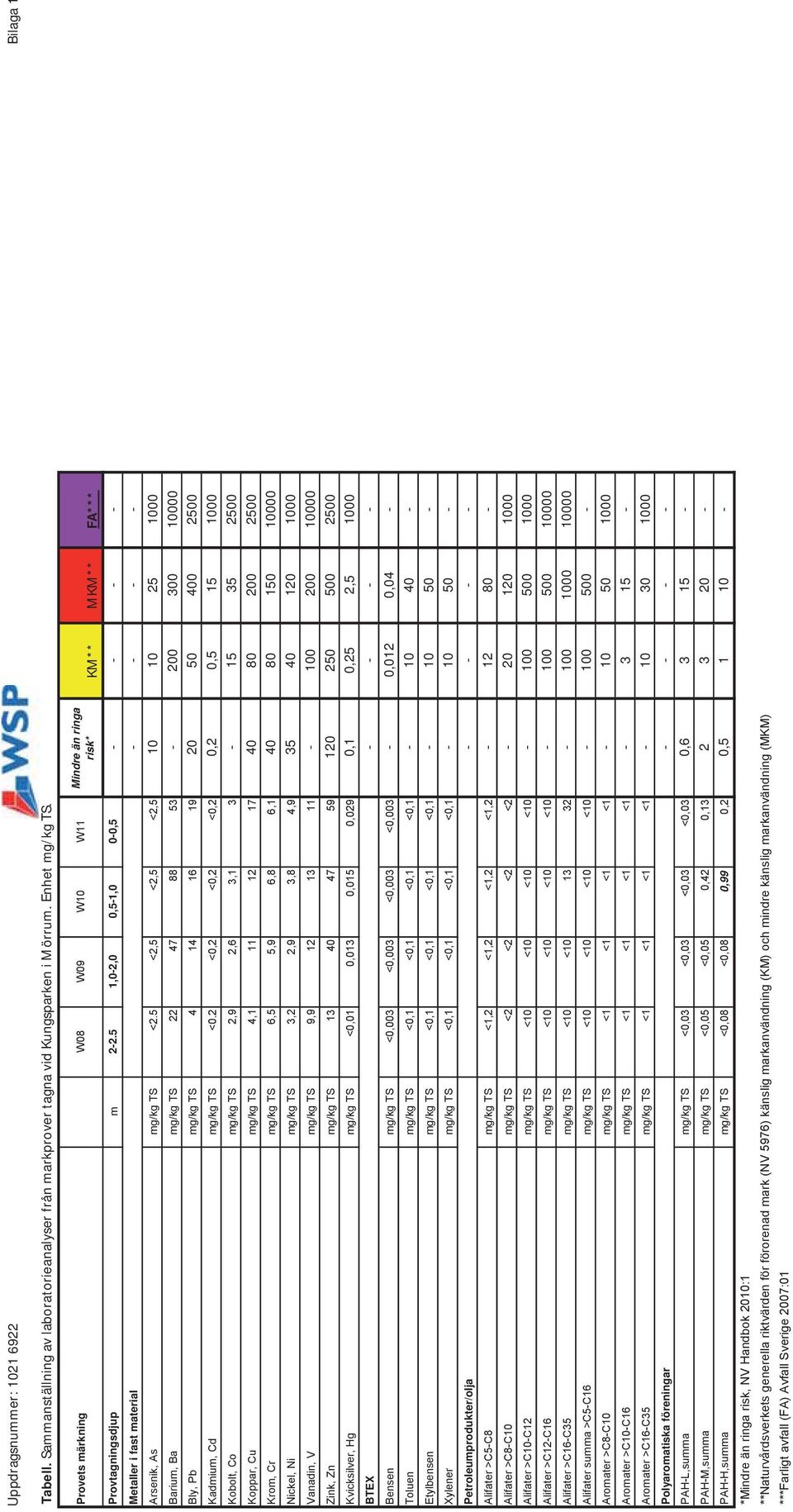

9 Uppdragsnummer: Bilaga 1 Tabell. Sammanställning av laboratorieanalyser från markprover tagna vid Kungsparken i Mörrum. Enhet mg/kg. Provets märkning W08 W09 W10 W11 Mindre än ringa risk* KM** MKM** FA*** Provtagningsdjup m ,0-2,0 0,5-1,0 0-0, Metaller i fast material Arsenik, As mg/kg <2.5 <2,5 <2,5 <2, Barium, Ba mg/kg Bly, Pb mg/kg Kadmium, Cd mg/kg <0.2 <0,2 <0,2 <0,2 0,2 0, Kobolt, Co mg/kg 2,9 2,6 3, Koppar, Cu mg/kg 4, Krom, Cr mg/kg 6,5 5,9 6,8 6, Nickel, Ni mg/kg 3,2 2,9 3,8 4, Vanadin, V mg/kg 9, Zink, Zn mg/kg Kvicksilver, Hg mg/kg <0,01 0,013 0,015 0,029 0,1 0,25 2, Bensen mg/kg <0,003 <0,003 <0,003 <0,003-0,012 0,04 - Toluen mg/kg <0,1 <0,1 <0,1 <0, Etylbensen mg/kg <0,1 <0,1 <0,1 <0, Xylener mg/kg <0,1 <0,1 <0,1 <0, BTEX Petroleumprodukter/olja Alifater >C5-C8 mg/kg <1,2 <1,2 <1,2 <1, Alifater >C8-C10 mg/kg <2 <2 <2 < Alifater >C10-C12 mg/kg <10 <10 <10 < Alifater >C12-C16 mg/kg <10 <10 <10 < Alifater >C16-C35 mg/kg <10 < Alifater summa >C5-C16 mg/kg <10 <10 <10 < Aromater >C8-C10 mg/kg <1 <1 <1 < Aromater >C10-C16 mg/kg <1 <1 <1 < Aromater >C16-C35 mg/kg <1 <1 <1 < Polyaromatiska föreningar PAH-L,summa mg/kg <0,03 <0,03 <0,03 <0,03 0, PAH-M,summa mg/kg <0,05 <0,05 0,42 0, PAH-H,summa mg/kg <0,08 <0,08 0,99 0,2 0, *Mindre än ringa risk, NV Handbok 2010:1 **Naturvårdsverkets generella riktvärden för förorenad mark (NV 5976) känslig markanvändning (KM) och mindre känslig markanvändning (MKM) ***Farligt avfall (FA) Avfall Sverige 2007:01

10 Uppdragsnummer: Bilaga 2 Provets märkning W10 Metaller Bakgrundshalter opåverkat, ytliga jordgrundvattnet 1: mycket låg halt, ingen el obetydlig påverkan 2: låg halt, måttlig påverkan 3: måttlig halt, påtaglig påverkan 4: hög halt, starkt påverkat 5: mycket hög halt, stark påverkat Holländska listan Livsmedelsverket SPI Target value Intervention value Antimon, Sb, filt μg/l <0.1 Arsenik, As, filt μg/l 0,31 0,12 < > Barium, Ba, filt μg/l 130 Bly, Pb, filt μg/l <0.02 0,03 <0,5 0, > Kadmium, Cd, filt μg/l 0,073 0,12 <0,1 0,1-0,5 0,5-1,0 1-5 <5 0, Kobolt, Co, filt μg/l 0,53 0, Koppar, Cu, filt μg/l 2,5 0,88 < > Krom, Cr, filt μg/l 0,31 0,19 <0,5 0, > Molybden, Mo, filt μg/l 0,31 Nickel, Ni, filt μg/l 7,8 0,38 <0,5 0, > Vanadin, V, filt μg/l 0,4 0, Zink, Zn, filt μg/l 9,6 4,3 < > Kvicksilver, Hg, filt μg/l <0.1 0, ,005 0,01 0,05 1 >1 0,05 0, BTEX Bensen μg/l < , Toluen μg/l < Etylbensen μg/l < Xylener μg/l < TEX, Summa μg/l <1 Petroleumprodukter/olja Alifater >C5-C8 μg/l < Alifater >C8-C10 μg/l < Alifater >C10-C12 μg/l < Alifater >C12-C16 μg/l <10 Alifater >C16-C35 μg/l < Alifater summa >C5-C35 μg/l < Aromater >C8-C10 μg/l < Aromater >C10-C16 μg/l < Aromater s:a C8-C16 μg/l < Aromater s:a C8-C16 ink BTEX μg/l < Aromater >C16-C35 μg/l < Polyaromatiska föreningar SGU 2013:01 Acenaften μg/l < Acenaftylen μg/l < Naftalen μg/l < , PAH-L,summa μg/l < Antracen μg/l < , Fenantren μg/l < , Fluoranten μg/l < , Fluoren μg/l < Pyren μg/l < PAH-M,summa μg/l < Benso(a)antracen μg/l < ,0001 0, Benso(a)pyren μg/l < ,0005 0,05 0, Benso(b)fluoranten μg/l < Benso(k)fluoranten μg/l < , Benso(ghi)perylen μg/l < ,0003 0, Chrysen/Trifenylen μg/l <0.1 Dibenso(a,h)antracen μg/l < Indeno(1,2,3-cd)pyren μg/l < ,0004 0, PAH-H,summa μg/l < , ,5 3 PAH,summa cancerogena μg/l < PAH,summa övriga μg/l < Dricksvatten, otjänligt Dricksvatten Ångor i byggnader Bevattning Miljörisker i Ytvatten Miljörisker i Våtmarker

11 Provtagningsprotokoll Uppdragsnrummer: Bilaga 3 Plats Mörrum Proj.nr Plats Mörrum Proj.nr Sektion Hål nr. W08 Sektion Hål nr. W10 Utgångshöjd my Datum Utgångshöjd my Datum Borrtyp skr Borrn-Ledn EN Borrtyp skr Borrn-Ledn EN Grundvattenyta Grundvattenyta Djup I Jordart (Preliminär bedömning) Prov Anmärkning. Djup I Jordart (Preliminär bedömning) Prov Anmärkning samu samu /F 1,9 0,4 Sa Brun Saf /f 2,2 0,5 Saf samu 2,5 1,5 Le Varvig Sa Brun 3 2,1 sile Sa skikt Saf 4,5 3 Sa brun 90 7 Stopp Går inte skruva vidare Miljö 91 Halvmeters prov till 2,0 m Miljö halvmeters prov till 5,0 m GW 50 mm 1 m prov från 5,0 m 1x1 m filter 2x2 m rör GW 50 mm 1,0 m över my rök 2x1 m Filter 5x1 m Rör Flyttad 2 m mot macken 0,58 m över my rök Höjd 0,60 m lägre

12 Provtagningsprotokoll Plats Mörrum Proj.nr Plats Mörrum Proj.nr Sektion Hål nr. W11 Sektion Hål nr. W09 Utgångshöjd my Datum Utgångshöjd my Datum Borrtyp skr Borrn-Ledn EN Borrtyp skr Borrn-Ledn EN Grundvattenyta Torr Grundvattenyta Djup I Jordart (Preliminär bedömning) Prov Anmärkning. Djup I Jordart (Preliminär bedömning) Prov Anmärkning samu samu 0,5 1,9 Stopp 93 Sa brun 2,4 Miljö Saf 3,2 Prov 0,0-0,5 m sile sa Skikt 4 8 försök GW 50 mm 1x1 m filter 3x1 m rör 1,0 m över my Rök Miljö 1 meters prov Flyttad 1,3 m norr

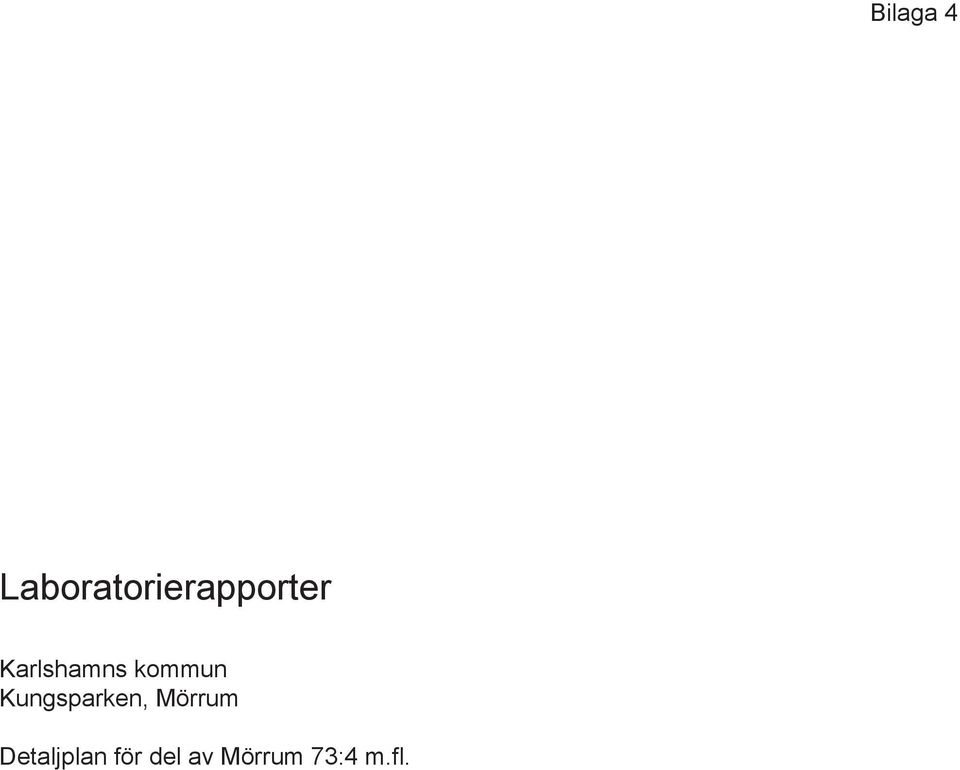

13 Bilaga 4 Laboratorierapporter Karlshamns kommun Kungsparken, Mörrum Detaljplan för del av Mörrum 73:4 m.fl.

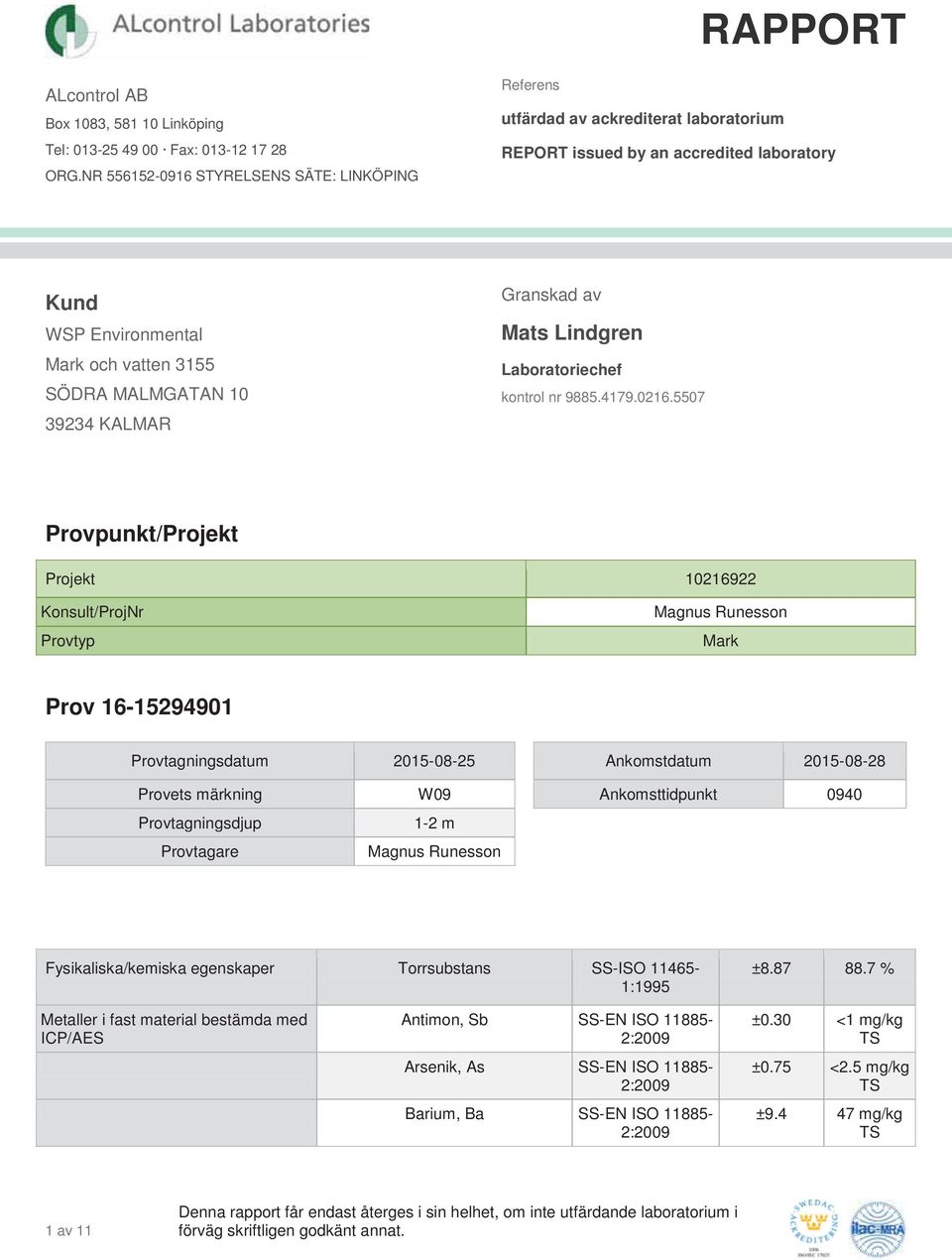

14 RAPPORT ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Referens utfärdad av ackrediterat laboratorium REPORT issued by an accredited laboratory Kund WSP Environmental Mark och vatten 3155 SÖDRA MALMGATAN KALMAR Granskad av Mats Lindgren Laboratoriechef kontrol nr Provpunkt/Projekt Projekt Konsult/ProjNr Provtyp Magnus Runesson Mark Prov Provtagningsdatum Ankomstdatum Provets märkning Provtagningsdjup Provtagare W m Magnus Runesson Ankomsttidpunkt 0940 Fysikaliska/kemiska egenskaper Torrsubstans SS-ISO :1995 ± % Metaller i fast material bestämda med ICP/AES Antimon, Sb Arsenik, As Barium, Ba ±0.75 <2.5 mg/kg ± mg/kg 1 av 11 Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

15 Fysikaliska/kemiska egenskaper Torrsubstans SS-ISO :1995 ± % Bly, Pb Kadmium, Cd Kobolt, Co Koppar, Cu Krom, Cr Molybden, Mo Nickel, Ni Vanadin, V Zink, Zn Övriga metallanalyser Kvicksilver, Hg SS-ISO :2004 Organiska miljöanalyser - BTEX Bensen Organiska miljöanalyser - Petroleumprodukter/olja Toluen Etylbensen ± mg/kg ±0.060 <0.2 mg/kg ± mg/kg ± mg/kg ± mg/kg ±0.12 <0.4 mg/kg ± mg/kg ± mg/kg ±10 40 mg/kg ± mg/kg ± <0.003 mg/kg ±0.040 <0.1 mg/kg ±0.030 <0.1 mg/kg Xylener Beräknad <0.1 mg/kg TEX, Summa Beräknad <0.15 mg/kg Alifater >C5-C8 Alifater >C8-C10 Alifater >C10-C12 Alifater >C12-C16 Alifater >C16-C35 ±0.54 <1.2 mg/kg ±0.60 <2 mg/kg ±3.0 <10 mg/kg ±3.0 <10 mg/kg ±4.5 <10 mg/kg Alifater summa >C5-C16 Beräknad <10 mg/kg Aromater >C8-C10 Aromater >C10-C16 2 av 11

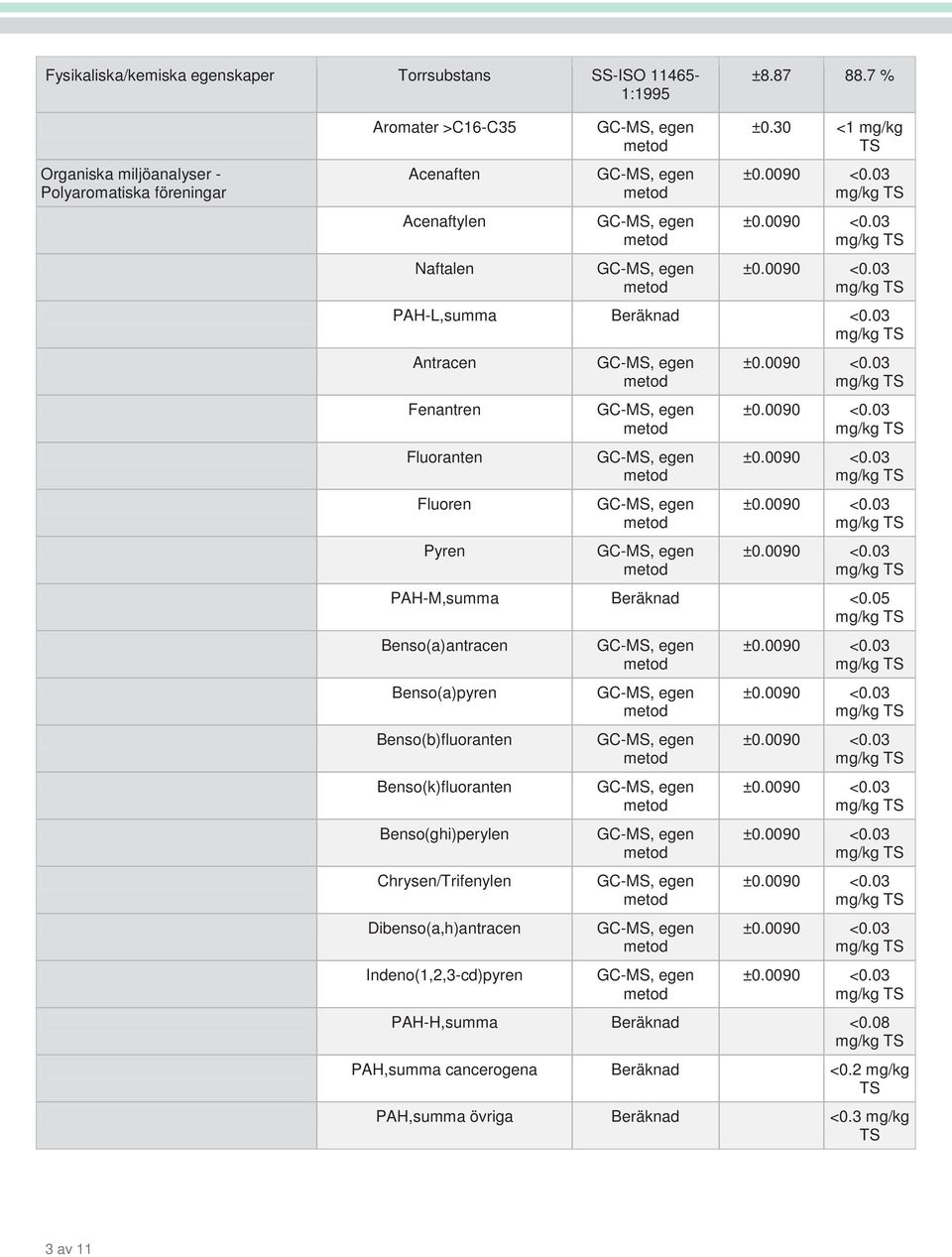

16 Fysikaliska/kemiska egenskaper Torrsubstans SS-ISO :1995 ± % Organiska miljöanalyser - Polyaromatiska föreningar Aromater >C16-C35 Acenaften Acenaftylen Naftalen mg/kg mg/kg mg/kg PAH-L,summa Beräknad <0.03 mg/kg Antracen Fenantren Fluoranten Fluoren Pyren mg/kg mg/kg mg/kg mg/kg mg/kg PAH-M,summa Beräknad <0.05 mg/kg Benso(a)antracen Benso(a)pyren Benso(b)fluoranten Benso(k)fluoranten Benso(ghi)perylen Chrysen/Trifenylen Dibenso(a,h)antracen Indeno(1,2,3-cd)pyren mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg PAH-H,summa Beräknad <0.08 mg/kg PAH,summa cancerogena Beräknad <0.2 mg/kg PAH,summa övriga Beräknad <0.3 mg/kg 3 av 11

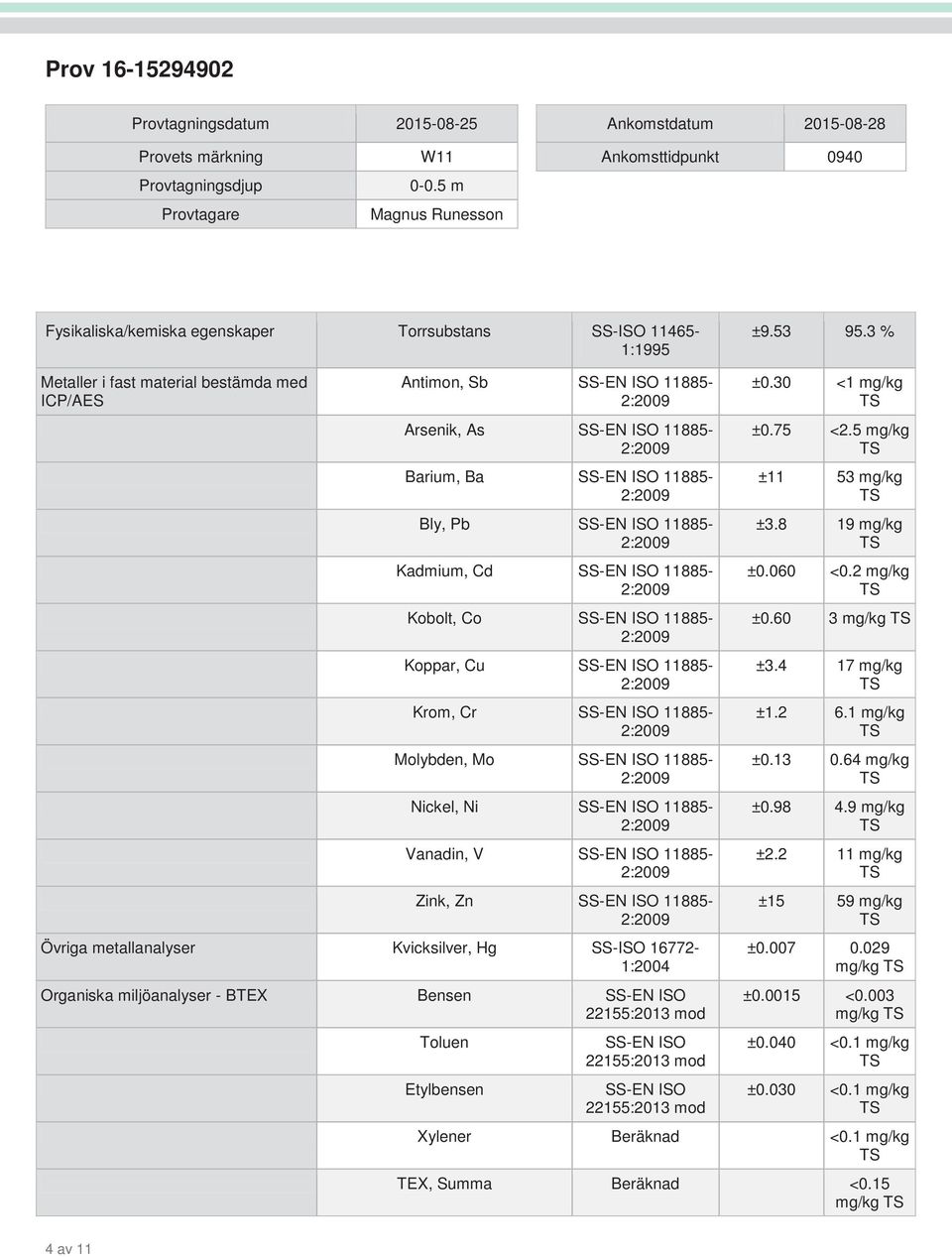

17 Prov Provtagningsdatum Ankomstdatum Provets märkning Provtagningsdjup Provtagare W m Magnus Runesson Ankomsttidpunkt 0940 Fysikaliska/kemiska egenskaper Torrsubstans SS-ISO :1995 ± % Metaller i fast material bestämda med ICP/AES Antimon, Sb Arsenik, As Barium, Ba Bly, Pb Kadmium, Cd Kobolt, Co Koppar, Cu Krom, Cr Molybden, Mo Nickel, Ni Vanadin, V Zink, Zn Övriga metallanalyser Kvicksilver, Hg SS-ISO :2004 Organiska miljöanalyser - BTEX Bensen Toluen Etylbensen ±0.75 <2.5 mg/kg ±11 53 mg/kg ± mg/kg ±0.060 <0.2 mg/kg ± mg/kg ± mg/kg ± mg/kg ± mg/kg ± mg/kg ± mg/kg ±15 59 mg/kg ± mg/kg ± <0.003 mg/kg ±0.040 <0.1 mg/kg ±0.030 <0.1 mg/kg Xylener Beräknad <0.1 mg/kg TEX, Summa Beräknad <0.15 mg/kg 4 av 11

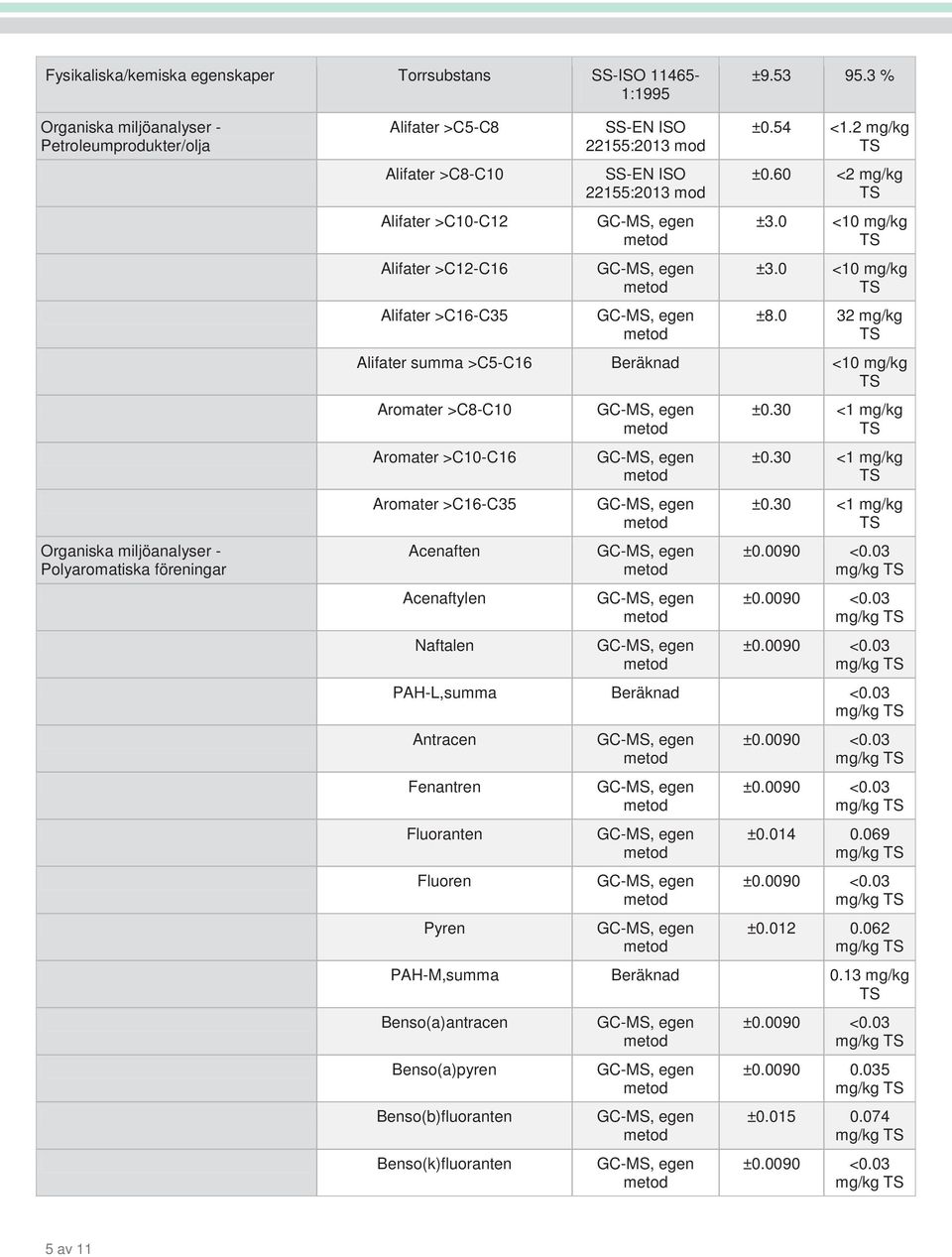

18 Fysikaliska/kemiska egenskaper Torrsubstans SS-ISO :1995 ± % Organiska miljöanalyser - Petroleumprodukter/olja Organiska miljöanalyser - Polyaromatiska föreningar Alifater >C5-C8 Alifater >C8-C10 Alifater >C10-C12 Alifater >C12-C16 Alifater >C16-C35 ±0.54 <1.2 mg/kg ±0.60 <2 mg/kg ±3.0 <10 mg/kg ±3.0 <10 mg/kg ± mg/kg Alifater summa >C5-C16 Beräknad <10 mg/kg Aromater >C8-C10 Aromater >C10-C16 Aromater >C16-C35 Acenaften Acenaftylen Naftalen mg/kg mg/kg mg/kg PAH-L,summa Beräknad <0.03 mg/kg Antracen Fenantren Fluoranten Fluoren Pyren mg/kg mg/kg ± mg/kg mg/kg ± mg/kg PAH-M,summa Beräknad 0.13 mg/kg Benso(a)antracen Benso(a)pyren Benso(b)fluoranten Benso(k)fluoranten mg/kg ± mg/kg ± mg/kg mg/kg 5 av 11

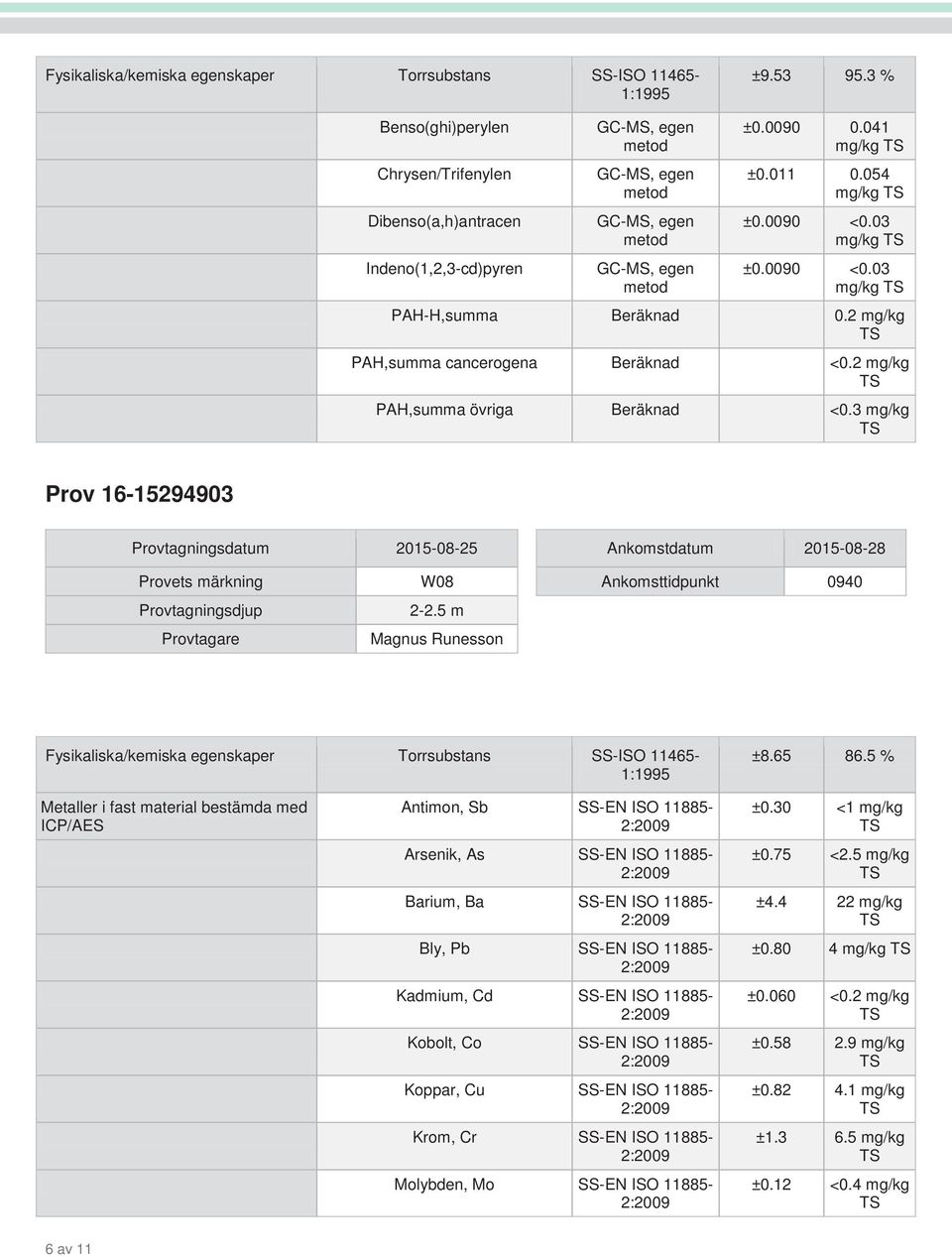

19 Fysikaliska/kemiska egenskaper Torrsubstans SS-ISO :1995 ± % Benso(ghi)perylen Chrysen/Trifenylen Dibenso(a,h)antracen Indeno(1,2,3-cd)pyren ± mg/kg ± mg/kg mg/kg mg/kg PAH-H,summa Beräknad 0.2 mg/kg PAH,summa cancerogena Beräknad <0.2 mg/kg PAH,summa övriga Beräknad <0.3 mg/kg Prov Provtagningsdatum Ankomstdatum Provets märkning Provtagningsdjup Provtagare W m Magnus Runesson Ankomsttidpunkt 0940 Fysikaliska/kemiska egenskaper Torrsubstans SS-ISO :1995 ± % Metaller i fast material bestämda med ICP/AES Antimon, Sb Arsenik, As Barium, Ba Bly, Pb Kadmium, Cd Kobolt, Co Koppar, Cu Krom, Cr Molybden, Mo ±0.75 <2.5 mg/kg ± mg/kg ± mg/kg ±0.060 <0.2 mg/kg ± mg/kg ± mg/kg ± mg/kg ±0.12 <0.4 mg/kg 6 av 11

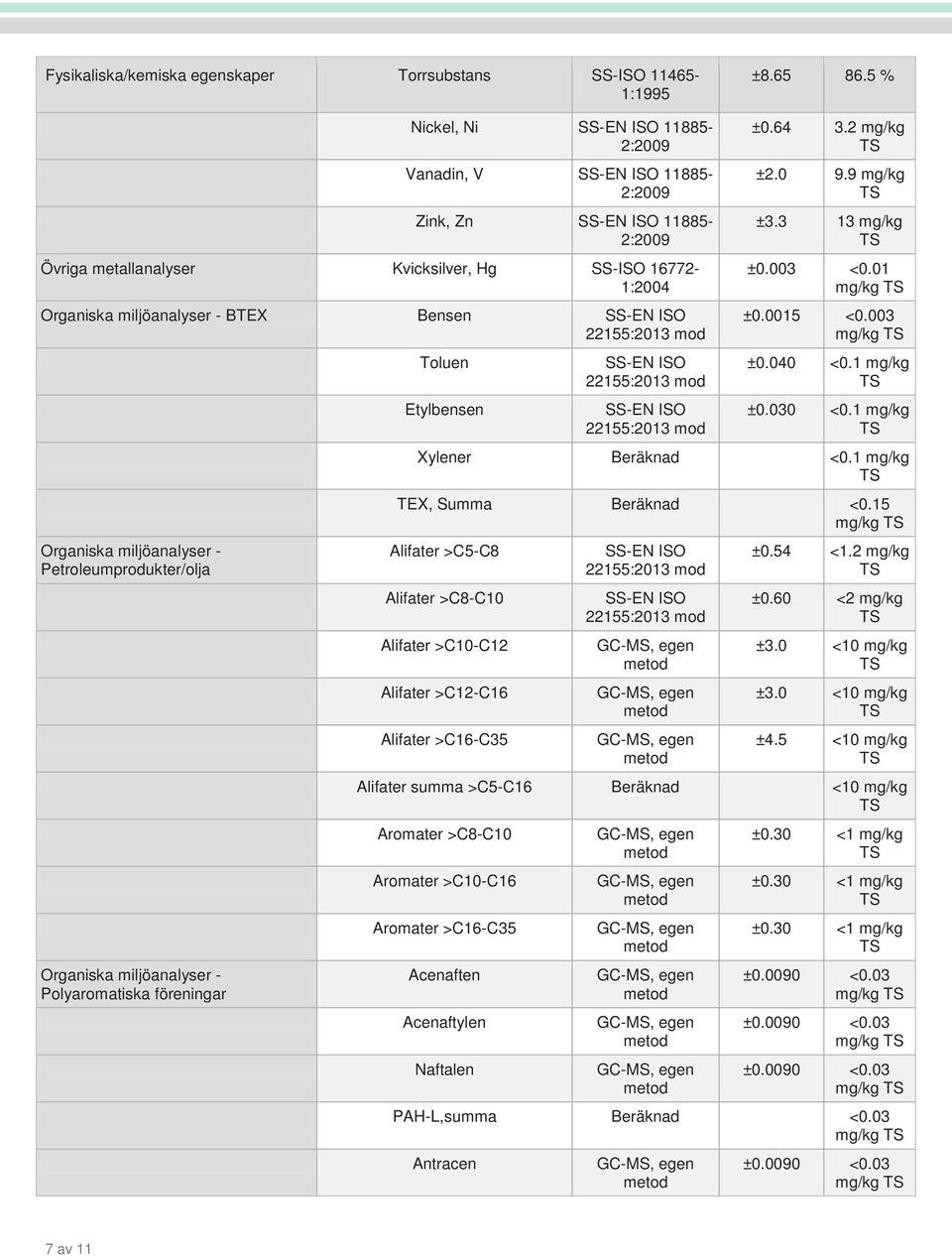

20 Fysikaliska/kemiska egenskaper Torrsubstans SS-ISO :1995 ± % Nickel, Ni Vanadin, V Zink, Zn Övriga metallanalyser Kvicksilver, Hg SS-ISO :2004 Organiska miljöanalyser - BTEX Bensen Organiska miljöanalyser - Petroleumprodukter/olja Organiska miljöanalyser - Polyaromatiska föreningar Toluen Etylbensen ± mg/kg ± mg/kg ± mg/kg ±0.003 <0.01 mg/kg ± <0.003 mg/kg ±0.040 <0.1 mg/kg ±0.030 <0.1 mg/kg Xylener Beräknad <0.1 mg/kg TEX, Summa Beräknad <0.15 mg/kg Alifater >C5-C8 Alifater >C8-C10 Alifater >C10-C12 Alifater >C12-C16 Alifater >C16-C35 ±0.54 <1.2 mg/kg ±0.60 <2 mg/kg ±3.0 <10 mg/kg ±3.0 <10 mg/kg ±4.5 <10 mg/kg Alifater summa >C5-C16 Beräknad <10 mg/kg Aromater >C8-C10 Aromater >C10-C16 Aromater >C16-C35 Acenaften Acenaftylen Naftalen mg/kg mg/kg mg/kg PAH-L,summa Beräknad <0.03 mg/kg Antracen mg/kg 7 av 11

21 Fysikaliska/kemiska egenskaper Torrsubstans SS-ISO :1995 ± % Fenantren Fluoranten Fluoren Pyren mg/kg mg/kg mg/kg mg/kg PAH-M,summa Beräknad <0.05 mg/kg Benso(a)antracen Benso(a)pyren Benso(b)fluoranten Benso(k)fluoranten Benso(ghi)perylen Chrysen/Trifenylen Dibenso(a,h)antracen Indeno(1,2,3-cd)pyren mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg PAH-H,summa Beräknad <0.08 mg/kg PAH,summa cancerogena Beräknad <0.2 mg/kg PAH,summa övriga Beräknad <0.3 mg/kg Prov Provtagningsdatum Ankomstdatum Provets märkning Provtagningsdjup Provtagare W m Magnus Runesson Ankomsttidpunkt 0940 Fysikaliska/kemiska egenskaper Torrsubstans SS-ISO :1995 ± % 8 av 11

22 Fysikaliska/kemiska egenskaper Torrsubstans SS-ISO :1995 ± % Metaller i fast material bestämda med ICP/AES Antimon, Sb Arsenik, As Barium, Ba Bly, Pb Kadmium, Cd Kobolt, Co Koppar, Cu Krom, Cr Molybden, Mo Nickel, Ni Vanadin, V Zink, Zn Övriga metallanalyser Kvicksilver, Hg SS-ISO :2004 Organiska miljöanalyser - BTEX Bensen Organiska miljöanalyser - Petroleumprodukter/olja Toluen Etylbensen ±0.75 <2.5 mg/kg ±18 88 mg/kg ± mg/kg ±0.060 <0.2 mg/kg ± mg/kg ± mg/kg ± mg/kg ±0.12 <0.4 mg/kg ± mg/kg ± mg/kg ±12 47 mg/kg ± mg/kg ± <0.003 mg/kg ±0.040 <0.1 mg/kg ±0.030 <0.1 mg/kg Xylener Beräknad <0.1 mg/kg TEX, Summa Beräknad <0.15 mg/kg Alifater >C5-C8 Alifater >C8-C10 Alifater >C10-C12 Alifater >C12-C16 Alifater >C16-C35 ±0.54 <1.2 mg/kg ±0.60 <2 mg/kg ±3.0 <10 mg/kg ±3.0 <10 mg/kg ± mg/kg 9 av 11

23 Fysikaliska/kemiska egenskaper Torrsubstans SS-ISO :1995 ± % Organiska miljöanalyser - Polyaromatiska föreningar Alifater summa >C5-C16 Beräknad <10 mg/kg Aromater >C8-C10 Aromater >C10-C16 Aromater >C16-C35 Acenaften Acenaftylen Naftalen mg/kg mg/kg mg/kg PAH-L,summa Beräknad <0.03 mg/kg Antracen Fenantren Fluoranten Fluoren Pyren mg/kg ± mg/kg ± mg/kg mg/kg ± mg/kg PAH-M,summa Beräknad 0.42 mg/kg Benso(a)antracen Benso(a)pyren Benso(b)fluoranten Benso(k)fluoranten Benso(ghi)perylen Chrysen/Trifenylen Dibenso(a,h)antracen Indeno(1,2,3-cd)pyren ± mg/kg ± mg/kg ± mg/kg ± mg/kg ± mg/kg ± mg/kg ± mg/kg ± mg/kg PAH-H,summa Beräknad 0.99 mg/kg 10 av 11

24 Fysikaliska/kemiska egenskaper Torrsubstans SS-ISO :1995 ± % PAH,summa cancerogena Beräknad 0.87 mg/kg PAH,summa övriga Beräknad 0.54 mg/kg 11 av 11
