1 DETALJPLAN FYRKLÖVERSGATAN 1-3 GÖTEBORG STAD Kompletterande miljöteknisk markundersökning för fastigheten Tolered 122:2 och Tolered 122: Upprättad av: Joakim Odenberger Granskad av: Sara Blomstrand

2 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING FASTIGHETERNA TOLERED 122:2 OCH TOLERED 122:3, GÖTEBORG STAD KUND Stena Bygg AB Box Göteborg Org. Nr Besöksadress: Värmlandsgatan 2 L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver 1.0 KONSULT WSP Environmental Box Göteborg Besök: Ullevigatan 19 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Johan Burell Joakim Odenberger Stena Bygg AB Telefon: E-post: Johan.Burell@Stena.com WSP Environmental AB Telefon: E-post: Joakim.odenberger@wspgroup.se 2 (18)

3 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig Innehåll 1. UPPDRAG OCH BAKGRUND 5 2. UNDERSÖKNINGENS SYFTE 5 3. UNDERSÖKNINGENS OMFATTNING 6 4. TIDIGARE UNDERSÖKNINGAR 6 5. OMRÅDESBESKRIVNING 7 6. TIDIGARE VERKSAMHETER 8 7. GENOMFÖRD UNDERSÖKNING 9 8. GENERELLA JÄMFÖR- OCH RIKTVÄRDEN RESULTAT SAMMANFATTNING REKOMMENDATIONER 17 L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver ÖVRIGT 17 3 (18)

4 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig Bilagor Provpunktskarta, kompletterande undersökning Bilaga 1 Fastighetskarta Bilaga 2 Historiskt foto Bilaga 3 Fältprotokoll och fotografier från fältarbetet Bilaga 4 Resultatsammanställning Mark Bilaga 5 Laboratorierapporter Mark Bilaga 6 Laboratorierapporter Porgas Bilaga 7 L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver (18)

5 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig 1. UPPDRAG OCH BAKGRUND WSP Environmental har på uppdrag av Stena Bygg AB utfört en kompletterande miljöteknisk markundersökning för fastigheterna Tolered 122:2 och Tolered 122:3 vid Fyrklöversgatan 1-3, inom stadsdelen Tolered i Göteborgs Stad. Stena Bygg AB har tagit fram ett förslag till nybyggnation av bostäder för området. Det har tidigare utförts geoteknisk undersökning samt uttagit markprover för analys. Länsstyrelsen har i ett samrådsyttrande (Dnr: ) beskrivit följande: De förorenade fyllnadsmassor som påträffas vid tidigare markundersökningar bör avgränsas genom kompletterande undersökningar för att kunna bedöma omfattningen. En MIFO Fas 1 utredning behöver genomföras. Det bör dock särskilt beaktas att ca 100 m norr om planområdet har det legat två kemtvättar enligt EBH-stödet. Båda objekten har riskklass 2 eftersom det finns misstanke om att perkloretylen har använts. Det bör därför utredas om det kan finnas risk att mark eller grundvatten inom planområdet kan ha förorenats på grund av spridning av klorerade alifater från kemtvättsverksamheterna. Det behöver tydligt framgå i planbeskrivningen hur föroreningssituationen ser ut, vilka åtgärder som krävs för planerad markanvändning samt en kostnadsuppskattning för dessa åtgärder. Skyddsåtgärder behöver också säkerställas på plankarta. För vidare information, se Länsstyrelsens yttrande, Dnr L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver UNDERSÖKNINGENS SYFTE Syftet med den kompletterande miljötekniska markundersökningen är att undersöka och försöka möjliggöra en avgränsning av påvisade föroreningar inom fastigheterna Tolered 122:2 och 122:3. Syftet är också att komplettera tidigare utredningar med en historisk inventering (Fas 1) och ytterligare titta på relevanta ämnesgrupper som bör analyseras för planområdet. 5 (18)

6 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig 3. UNDERSÖKNINGENS OMFATTNING Arbetet har genomförts i följande steg: q q q q q q q q q Sammanställning av historik för aktuella områden (berörda fastigheter och till viss del på omkringliggande fastigheter, fastigheter där tidigare kemtvättsverksamheter varit verksamma). Kontakt och avstämning med Göteborgs Stad samt Länsstyrelsens EBHstöd avseende uppgifter gällande historiken på fastigheterna. Framtagande av provtagningsplan för kompletterande markundersökning. Fältarbete med provtagning av jord och porluft i mark. Sammanställning och redovisning av analysresultat i rapport. Förenklad riskbedömning för fastigheten (baserad på planerad framtida markanvändning med bostäder). Utvärdering och rekommendationer i rapport. Grov kostnadsuppskattning av åtgärdsbehov för berörda områden för byggnation. Plankarta med markerade åtgärdsområden inom planområdet. L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver TIDIGARE UNDERSÖKNINGAR En kombinerad geo- och miljöteknisk undersökning utfördes I den utfördes skruvborrning i tre provpunkter inom fastigheterna (se Bilaga 1). Metaller och organiska ämnen påträffades i halter överstigande Naturvårdsverkets generella riktvärde för KM (se tabell 1 nedan). Föroreningarna påträffades i fyllnadsmaterialet (ca 0-1 m); den underliggande naturliga leran var inte påverkad i förhöjda halter (< KM). En kompletterande undersökning utfördes sedan 2016 i syfte att utreda förekomst av tjärasfalt i området. Inga analyserade asfaltsprover visade på innehåll av tjära som är överskridande gränsen för farligt avfall. För ytterligare information kring tidigare utförda undersökningar se vidare: Tellstedt I Göteborg AB, PM/MILJÖTEKNIK, Uppdrags nr: Tellstedt I Göteborg AB, Markteknisk undersökningsrapport/geoteknik, Uppdrag nr (18)

7 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig 5. OMRÅDESBESKRIVNING Det aktuella området (Tolered 122:2 och Tolered 122:3) ligger på Hisingen i Tolered i anslutning till Björlandavägen, se Figur 1 nedan. L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver 1.0 Figur 1. Karta över aktuellt undersökningsområde (blårandig markering). 5.1 Detaljplan Detaljplanen innehåller för området bostäder, handelslokaler för centrumändamål, se Figur 2 nedan. I detaljplanen finns det möjlighet att uppföra ca 220 stycken lägenheter samt verksamhetsyta för exempelvis affärsverksamhet. Detaljplanen bidrar till förtätning av staden. Ett parkeringsgarage som rymmer parkering för både befintlig och tillkommande bebyggelse föreslås uppföras i den östra delen av planområdet, vid infarten till Fyrklöversgatan. 7 (18)

8 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig Figur 2. Detaljplan Fyrklöversgatan i Tolered, Göteborgs Stad. 5.2 Geologi Enligt tidigare undersökning 2015 består jordlagerföljden i undersökningsområdet av fyllnadsmaterial ner till ca 0,5-1 m följt av torrskorpelera och därefter lera. Enligt SGU (SGU kartvisare) består bergarten av granit, syenitoid och metamorfa ekvivalenter. Den hydrauliska lutningen är enligt bedömning av topografin sydöst ner mot Göta älv. Inga vattenbrunnar finns på fastigheten eller i omgivningen och närmaste brunn är en energibrunn ca 100 m sydväst om fastighet Tolered 122:3. L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver TIDIGARE VERKSAMHETER Verksamheten i undersökningsområdet utgörs idag huvudsakligen av parkeringsyta för boende i området. Det finns även två mindre byggnader; den ena byggnaden används troligen som förrådsutrymme och den andra har oklar användning (troligtvis föreningslokal till boulebanan). Området omges av kommunala vägområden och bostadsområden och avgränsas i norr av Björlandavägen. En historisk inventering har skapat underlag för provtagningsplanen tillsammans med underlag från fastighetsägaren. Enligt Länsstyrelsen i Västra Götaland och Miljöförvaltningen i Göteborgs Stad finns ingen information i arkiven angående miljöfarlig verksamhet eller kända förorenade områden på de fastigheter som berörs av detaljplanen. Enligt stadsbyggnadskontorets arkiv ska det på fastigheten Tolered 122:2 tidigare ha funnits en enplansvilla, fritidslokal, skateboardbana, förrådsbyggnad, återvinningsstation och en transformatorstation. Transformatorstationen är riven enligt utdraget ur bygglovsarkivet och placeringen är okänd. Ingen information om bygglov för byggnader finns i utdrag från fastigheten Tolered 122:3. Enligt ett historiskt flygfoto (eniro karttjänst , Bilaga 3) kan ett antal byggnader ses på fastigheten Tolered 122:3 men ingen information hittas om vilken verksamhet som varit i respektive byggnad som varit där. Närmast liggande fastigheter med dokumenterad miljöfarlig verksamhet ca 60 respektive 100 m norr om fastigheten Tolered 122:3 (se Bilaga 1). Det är en tidigare kemtvätt med riskklass 2 som ska ha legat på en av dessa fastigheter. Informationen om den tidigare kemtvätten är knapp och det går inte att utesluta att verksamheten endast utgjorts av ett inlämningsställe (Uppgifter hämtade från Länsstyrelsen i Västra Götaland, EBH-stöd: ID , ). 8 (18)

9 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig En tidigare bensinstation har legat ca 200 m väster om undersökningsområdet. Saneringen där är slutförd (Uppgifter hämtade från Länsstyrelsen i Västra Götaland, EBH-stöd: ID , ). 7. GENOMFÖRD UNDERSÖKNING Provtagning av mark har utförts av WSP Environmental under september Efter rekognosering på plats med hänsyn till befintliga ledningar i mark och trafiksituation kring dagens parkeringsyta utfördes sju provgropar med installation av ett grundvattenrör, samt sex porgasrör (se vidare provpunktskarta, Bilaga 2). Jordprovtagning utfördes med hjälp av en grävmaskin. Prover uttogs normalt halvmetersvis eller efter olika jordart/fältobservationer. Fältnoteringar utfördes kontinuerligt avseende på färg, lukt och avvikande material (för vidare information se fältprotokoll, Bilaga 4). Efter fältindikationer fastställdes att grundvatten inte var möjligt att utta i någon av provpunkterna. Avsteg gjordes mot preliminär provtagningsplan. Ett grundvattenrör (PEH) installerades ovan tätare jordarter (torrskorpelera/lera) samt vid fältmätning bekräftas att inget ytligt grundvatten återfanns i övre magasinet i fyllnadsmassor. Porgasmätningar utfördes vid samma tillfälle i sex nyinstallerade porgasrör (PEH). Porgas analyserades med anledning av kemtvättsverksamheter som funnits på angränsande fastigheter. Ett urval av jordprover analyserades med avseende på metaller, organiska ämnen och samtliga porgasprov skickades för analys för klorerade alifater (se Tabell 1-2 samt fältprotokoll, Bilaga 4). Jord har analyserats av det ackrediterade laboratoriet ALcontrol Laboratories i Linköping. Klorerade alifater (porgasprov) analyserades av det ackrediterade ALS Environmental i Täby. Tabell 1. Analysomfattning för laboratorieanalyser avseende provpunkter i mark. Provpunkter Jord L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver 1.0 W16-1 Metaller, Organiska ämnen, TOC- Beräknad, ph. Antal=1 W16-2 Metaller, Organiska ämnen, TOC- Beräknad, ph. Antal=1 W16-3 Metaller, Organiska ämnen, TOC- Beräknad, ph. Antal=1 W16-4 Metaller, Organiska ämnen, TOC- Beräknad, ph Antal=1 W16-5 Metaller, Organiska ämnen. Antal=1 W16-6 Metaller, Organiska ämnen. Antal=1 W16-7 Metaller, Organiska ämnen, TOC- Beräknad, ph. Antal=1 9 (18)

10 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig *Jordprov sparas för samtliga provpunkter ovan Kompletterande analyser kan ske för ämnesgruppen metaller vid ett senare tillfälle om förhöjda halter påvisas för inskickade jordprov. Tabell 2. Omfattning för laboratorieanalyser avseende provpunkter för porluft i mark. P1 P2 P3 P4 P5 P6 Provpunkter Porluft i mark Klorerade lösningsmedel, Antal=1. Klorerade lösningsmedel, Antal=1. Klorerade lösningsmedel, Antal=1. Klorerade lösningsmedel, Antal=1. Klorerade lösningsmedel, Antal=1. Klorerade lösningsmedel, Antal=1. L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver 1.0 Analysparametrar för ämnesgrupper ovan: Laboratorieanalyser jordprov: Metaller i jordprov (M10NV + HG) As, Ba, Pb, Cd, Co, Cu, Cr, Ni, V, Zn och Hg. Organiska ämnen i jordprov (ORGNV) Alifater (C5-C8), (C8-C10), (C10- C12), (C12-C16), Ʃ (C5-C16), (C16-C35), Aromater (C8-C10), (C10-C16), (C16-C35), PAH-L, PAH-M, PAH-H, BTEX. TOC beräknad i jordprov Totalt organiskt kol. ph- PH i jord Laboratorieanalyser porluft i mark: Klorerade lösningsmedel (Meny A1 + VC) diklormetan, triklormetan, tetraklormetan, 1,2-dikloretan, 1,1,1-trikloretan, 1,2-diklorpropan, 1,1- dikloreten, cis-1,2-dikloreten, trans-1,2-dikloreten, trikloreten, tetrakloreten, inkl. vinylklorid. 10 (18)

11 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig 8. GENERELLA JÄMFÖR- OCH RIKTVÄRDEN 8.1 Generella riktvärden för jord Resultaten från laboratorieanalyserna för jord jämförs med Naturvårdsverkets generella riktvärden för förorenad mark (Naturvårdsverket 2009). Naturvårdsverkets generella riktvärden är uppdelade efter två typer av markanvändning: Känslig Markanvändning (KM): Markkvaliteten begränsar inte val av markanvändning och grundvattnet samt ytvatten skyddas. Marken skall kunna användas till bostäder, daghem, odling m.m. Alla, både barn, vuxna och äldre ska kunna vistas i området under en livstid. Ekosystem i närbeläget ytvatten skyddas. Mindre Känslig Markanvändning (MKM): Markkvaliteten begränsar val av markanvändning. Marken kan användas för kontor, industrier, vägar m.m. Yrkesverksamma kan vistas i området under sin arbetstid, barn och äldre kan vistas i området tillfälligt. Ytvatten skyddas samt grundvattnet 200 m nedströms området. Ekosystemet i närbeläget ytvatten skyddas. Följande exponeringsvägar beaktas vid de olika markanvändningsalternativen: L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver 1.0 Exponeringsväg KM MKM Människor Intag av jord (oralt) X X Hudkontakt X X Inandning av damm X X Inandning av ångor X X Intag av grundvatten X Intag av växter X Miljö Effekter inom området X X Effekter i ytvattenrecipient X X 11 (18)

12 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig 8.2 Riktlinjer för porgas Det finns inte några svenska riktvärden för porluft i mark för klorerade lösningsmedel. Eventuella uppmätta halter i porluft jämförs därför med Arbetsmiljöverkets riktvärden 1 för arbetsmiljö samt toxikologiska referensvärden enligt Naturvårdsverkets generella riktvärden 2 (2009). Båda dessa är hälsoriktvärden för inomhusmiljö. Ovan nämnda rikt- och referensvärden jämförs med eventuella halter i porluft för att få en uppfattning om storleksordningen av de uppmätta halterna. L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver AFS 2005:17 2 Naturvårdsverket, rapport 5976, (18)

13 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig 9. RESULTAT Föroreningssituation från tidigare undersökningar I tidigare undersökningar finns det en känd föroreningssituation på fastigheten i form av metaller och organiska ämnen i förhöjda halter (> KM) i fyllnadsmaterialet. Tabell 2. Sammanställning av analysresultat för provpunkter med förhöjda halter från tidigare undersökning 2015 (). Provpunkt (2015) Naturvårdsverkets generella riktvärde (2009) Djup 0-0,5 0,5-1 0, ,5 0-0,5 0,5-1 KM MKM Bly 50,5 8, ,7 6,75 3, Kvicksilver <0,2 < 0,2 0,527 < 0,2 < 0,2 < 0,2 0,25 2,5 Zink 57,5 30, ,8 20, Alifater (>C16-C35) 49 < < 20 < 20 < PAH H 1,3 < 0,3 3,8 0,52 1,4 < 0, L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver Fältanalyser och fältobservationer Huvudsakligen består jordstrukturen under befintlig parkeringsyta av fyllnadsmassor (makadam underlagrat av sand, grus, tegel) ner till ca 0,5-0,7 meter under markyta, följt av en lerig gyttja som oftast har inslag av silt. (se fältprotokoll, Bilaga 4). Inga av proverna indikerade på lättflyktiga kolväten vid PID-mätning. Makadamlagret som är en del av asfaltskonstruktionen är indränkt av bitumen. I fält bedömdes grundvatten omöjligt att utta i ett ytligt grundvattenmagasin (i det fyllnadslager som återfanns på fastigheterna). Ett installerat grundvattenrör har bekräftat de observationer som skett avseende att inget ytligt grundvatten varit möjligt att utta i provgropar. 13 (18)

14 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig 9.2 Laboratorieanalyser jord Resultat från laboratorieanalyser av jord redovisas tillsammans med Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM) i Bilaga 5. Av resultaten ur Bilaga 5 framgår följande för prov uttaget i fyllnadsmassor: Analysresultat för prov 16W:1 (0,3-0,5m) uttaget i fyllnadsmassor påvisar halt överskridande MKM för PAH-M och PAH-H, samt halter mellan generellt riktvärde för KM och MKM för aromater >C10-C16 och >C16-C35. Analysresultat för övriga prov uttagna i fyllnadsmassor (0,2-0,7m, sandigt grus med ev. tegel) för 16w:2, 16w:4, 16w:5 och 16w:7 påvisar halter mellan generellt riktvärde för KM och MKM; främst för PAH-M och PAH-H. Analysresultatet för 16w:5 påvisar även en halt av det organiska ämnet alifater >C16-C35 över generellt riktvärde för KM. I prov 16W:6 uttaget ur torrskorpelera påvisas en halt av arsenik i nivå med generellt riktvärde för KM. I prov 16W:4 påvisas en halt av PCB i överskridande generellt riktvärde för KM. Samtliga övriga halter av metaller och organiska ämnen (metaller, alifater, aromater, BTEX och PAH) påträffas i en halt underskridande generellt riktvärde för KM. För laboratorierapporter se Bilaga Laboratorieanalyser grundvatten Inget grundvattenprov har analyserats. Inget representativt ytligt grundvatten i påträffade fyllnadsmassor har varit möjligt att utta vid utförd fältundersökning. L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver Laboratorieanalyser asfalt En kompletterande undersökning utfördes 2016 i syfte att utreda förekomst av tjärasfalt i parkeringsytan. Inga analyserade asfaltsprover visade på innehåll av tjära som överskred gränsen för farligt avfall. Asfaltsbeläggningen har ett bärlager/konstruktionslager med bitumenindränkt makadam som påträffas under asfaltsbeläggningen, se foto i bilaga 4. I ett av asfaltsproven förekom halter överskridande riktvärdet av 70 ppm vilket innebär att samråd behöver ske med miljöförvaltningen om återanvändning ska ske; återanvändning är oftast tillåtet inom trafikprojekt. Det är oklart om tidigare provuttag för asfalt även har analyserat underliggande makadam med bitumen eller enbart beläggningen. 9.5 Laboratorieanalyser porgas Totalt uttogs sex porgasanalyser (P1-P6) i mark. Samtliga analyser underskrider laboratoriets detektionsgräns för klorerade alifater se Bilaga 8. Inga halter har uppmäts som skulle kunna utgöra en hälsorisk för inomhusluft vid framtida byggnader. 14 (18)

15 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver SAMMANFATTNING WSP har på uppdrag av Stena Bygg AB genomfört en kompletterande miljöteknisk markundersökning på fastigheterna Tolered 122:2 och Tolered 122:3 i Tolered, Göteborgs Stad. Syftet med undersökningen har varit att komplettera tidigare undersökningar och om möjligt ytterligare försöka avgränsa tidigare påvisade föroreningar inom läget för den planerade nybyggnationen. Planerad markanvändning bedöms vara motsvarande känslig markanvändning (KM), då bostäder planeras med tillhörande grönområden och parkering. Undersökningen grundar sig på en mängd prover uttaget i olika medier. Då inget ytligt grundvatten varit möjligt att utta har analyser avseende grundvatten utgått. Föroreningssituationen Asfalt - Äldre asfaltsbeläggning förekommer inom delområden och utgör idag parkeringsytor. Asfaltsbeläggningen har ett bärlager/konstruktionslager med bitumenindränkt makadam som påträffas under asfaltsbeläggningen, se foto i bilaga 4. Asfaltsbeläggningen påvisar generellt halter av PAH som underskrider 70 ppm enligt miljöförvaltningens riktlinjer, dock har ett tidigare analyserat asfaltsprov påvisat halter överskridande 70 ppm. Det är oklart om tidigare provuttag för asfalt även har analyserat underliggande makadam med bitumen eller enbart beläggningen. Fyllnadsmassor - Sammanfattningsvis visar underliggande fyllnadsmassor (ca 0,2-0,7m av sand, grus och sten) underlagrat makadam uppmätta halter av främst PAH-M och PAH-H överskridande generellt riktvärde för KM och för enstaka prov överskridande MKM. I enstaka provpunkter påträffas även exempelvis tyngre alifater (>C16-C35) och tyngre aromater (>C10-C16, >C16-C35) överskridande generellt riktvärde för KM. Dessa massor är troligtvis påverkade från ovanliggande asfaltsbeläggning med bitumenindränkt makadam. Vid tidigare utförda undersökningar har även enstaka halter av bly, kvicksilver och zink uppmätts i enstaka provpunkter. Halterna har påträffats i samma fyllnadslager som är påverkat av alifater, aromater och PAH. Klorerade lösningsmedel - Samtliga analyser underskrider laboratoriets detektionsgräns för klorerade lösningsmedel. Analys av porgas har skett inom båda fastigheterna. Naturliga jordarter - Naturliga jordarter bedöms underskrida haltnivåerna för känslig markanvändning (KM) avseende metaller och organiska ämnen. Framtida markarbeten Vid utveckling av fastigheterna kommer anläggningstekniskt schaktarbete genomföras enligt tekniska krav vid omställningen av området. Exempelvis är en av förutsättningarna att anlägga växtlighet (exempelvis träd, buskar), vilket innebär att fyllnadsmassor behöver schaktas ur och ersättas med mulljord. Detta medför att förorenade fyllnadsmassor behöver hanteras i entreprenaden. Schaktmassor i det tekniska schaktet förutsätts behöva transporteras till en godkänd mottagningsanläggning för omhändertagande. 15 (18)

16 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig Utifrån erhållna analysresultat avseende jordprovers innehåll av metaller och organiska ämnen, finns inget som tyder på en omfattande föroreningsproblematik inom berört område. Fyllnadsmassor under asfaltsbeläggning bedöms som förorenade. Naturliga jordarter bedöms underskrida haltnivåer för känslig markanvändning (KM) avseende metaller och organiska ämnen. En grov bedömning av hur mycket fyllnadsmassor som behöver avyttras har tagits fram baserat på genomförda undersökningar. Förutsättningar för bedömningen är att samtliga föroreningspåverkade fyllnadsmassor schaktas ur och att åtgärdsmålet är att kvarlämnade jordmassor ska understiga Naturvårdsverkets generella riktvärden för känslig markanvändning (KM). Tabell 3. Grov uppskattning av mängder för mottagning Bedömd yta Mängd Asfalt inkl. makadam Ca m ton Fyllnadsmassor till mottagningsanläggning Ca m ton L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver (18)

17 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig 11. REKOMMENDATIONER WSP ser inga hinder med fortsatt projektering och arbete med detaljplanen för berört område för Tolered 122:2 och Tolered 122:3 med avseende på markföroreningar. Då framtida markanvändning planeras motsvarande känslig markanvändning har analysresultaten jämförts mot känslig markanvändning (KM). Förslagsvis åtgärdas förekomst av metaller, organiska ämnen och PCB vid anläggningsarbeten. Ytterligare krav på schaktsanering av området bedöms inte aktuellt med hänseende på planerad markanvändning. Anmälan enligt 28 i miljöbalken Schakt i förorenad jord är anmälningspliktig. Anmälan skall lämnas in till den tillsynsmyndighet som bedriver tillsynen för fastigheterna. Detta bör ske i god tid innan arbeten påbörjas, minst 6 veckor. Planerade och beskrivna schaktarbeten i anmälan syftar till att minimera hälso- och spridningsrisker vid markarbeten och ge information om hur bl.a. kontroll, hantering, transport och mottagning av förorenad jord ska utföras. Uppmätta halter är måttliga och det kan vara aktuellt med alternativa omhändertaganden och återanvändning. Lämplighet av eventuellt återbruk beaktas dock separat och i enlighet med Naturvårdsverket vägledningsmaterial för återvinning av avfall i anläggningsändamål (2010:1). L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver ÖVRIGT Provtagningsstrategi och urval av analysparametrar är grundade på erfarenhetsmässiga bedömningar och branschpraxis. Av naturliga skäl kan dock inte uteslutas att det finns förorening i punkter/områden som inte har undersökts eller att det förekommer ämnen och föreningar som inte analyserats. Enligt miljöbalken 10 kap 11 skall den som äger eller brukar en fastighet oavsett om område tidigare ansetts förorenat genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och föroreningen kan medföra skada eller olägenhet för människors hälsa eller miljön. Vi rekommenderar därför att denna rapport delges den lokala tillsynsmyndigheten. Göteborgs Stad den 05 oktober, 2016 WSP Environmental Avdelningen Mark och Vatten Joakim Odenberger 17 (18)

18 Uppdragsnr: Kompletterande miljöteknisk markundersökning Daterad: Tolered 122:2 och Tolered 122:3 Reviderad: Handläggare: Joakim Odenberger Status: Slutgiltig 13. REFERENSER Litteratur: Naturvårdsverket, 2009, Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Ministry of Housing, Spatial Planning and the Environment, Soil remediation circular SPI, 2010, SPI Rekommendation, Efterbehandling av förorenade bensinstationer och dieselanläggningar. Myndighetskontakt: Eva Mathsson, Miljöinspektör; Miljöförvaltningen Göteborgs Stad L:\3500\ Stena Bygg AB\3_Dokument\36_Rapport-PM\Kompletterande MMU Rapport\Detaljplan Fyrklöversgatan 1-3, slutgiltig docx Mall: Rapport Advanced 2010.dot ver (18)

19 Uppdragsnr: BILAGA 1 Provpunktskarta WSP Environmental Box Göteborg Besök: Ullevigatan 19 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

20 Användningsgräns som behålls Avd.chef 2 - Göteborg

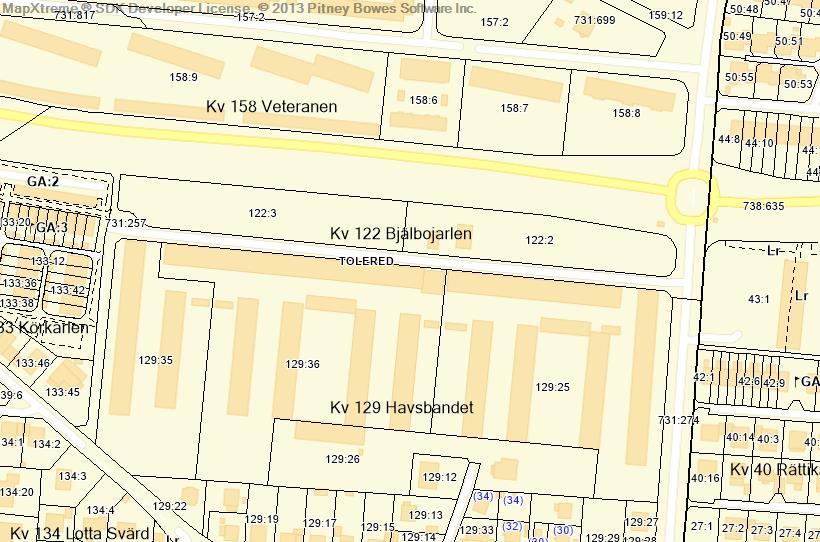

21 Uppdragsnr: BILAGA 2 Fastighetskarta WSP Environmental Box Göteborg Besök: Ullevigatan 19 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm
