ÖPESTORP 3:4, GEMLA, VÄXJÖ KOMMUN Översiktlig miljöteknisk markundersökning

Transkript

1 ÖPESTORP 3:4, GEMLA, VÄXJÖ KOMMUN Översiktlig miljöteknisk markundersökning PM Upprättad av: Danielle Wiberg och Jerry Forsberg Granskad av: Hanna Hällstrand Godkänd av: Jerry Forsberg

2 Uppdragsnr: Daterad: Reviderad: Handläggare: Danielle Wiberg och Jerry Forsberg Öptestorp 3:4, Gemla, Växjö kommun Översiktlig miljöteknisk markundersökning Status: Slutlig KUND Växjö kommun Stadsbyggnadskontoret Västra Esplanaden 18, Växjö KONSULT WSP Environmental Arabygatan Växjö Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Jerry Forsberg, WSP Tel: E-post: jerry.forsberg@wspgroup.se ver (8)

3 Uppdragsnr: Daterad: Reviderad: Handläggare: Danielle Wiberg och Jerry Forsberg Öptestorp 3:4, Gemla, Växjö kommun Översiktlig miljöteknisk markundersökning Status: Slutlig INNEHÅLL BAKGRUND OCH SYFTE 4 OMRÅDESBESKRIVNING 4 GENOMFÖRD UNDERSÖKNING 5 RESULTAT 5 Geologi och markförhållanden 5 Föroreningar 6 Jämförvärden 6 Föroreningar i jord 7 Föroreningar i grundvatten 7 SLUTSATSER 7 ÖVRIGT 8 REFERENSER 8 Ritning 1. Översikt provtagningspunkter m.m. Bilaga 1. Bilaga 2a. Bilaga 2b. Bilaga 3. Provtagningsprotokoll, jord och grundvatten Sammanställning av analysresultat, jord Sammanställning av analysresultat, grundvatten Analysrapporter i original ver (8)

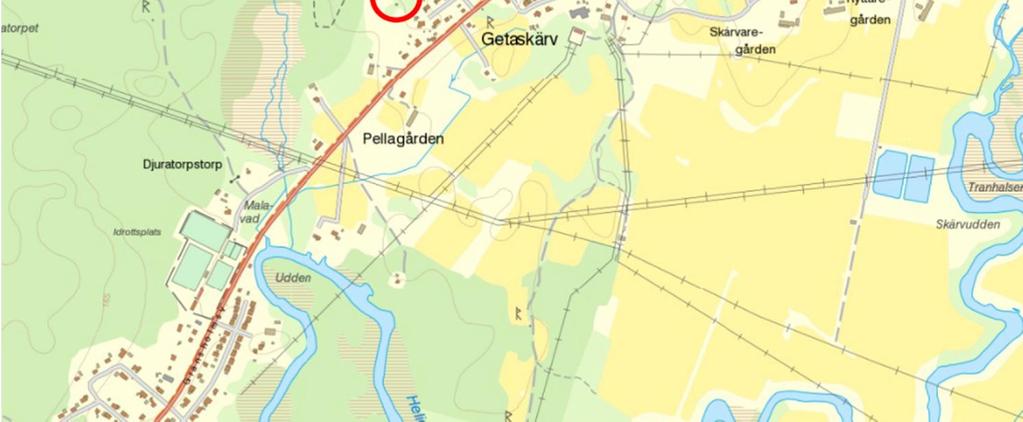

4 Uppdragsnr: Daterad: Reviderad: Handläggare: Danielle Wiberg och Jerry Forsberg Öptestorp 3:4, Gemla, Växjö kommun Översiktlig miljöteknisk markundersökning Status: Slutlig BAKGRUND OCH SYFTE Växjö kommun avser exploatera fastigheten Öpestorp 3:4 i Gemla, Växjö kommun, för bland annat bostadsändamål. Kommunen har mottagit information om att en del av området historiskt har använts som deponi för diverse avfall från boende och industriella verksamheter i Gemla. Den misstänkta deponin är inte känd av kommunen sedan tidigare. WSP har av Växjö kommun fått i uppdrag att genomföra en översiktlig miljöteknisk markundersökning inom det misstänkta deponiområdet. Syftet med undersökningen är att utreda om det förekommer föroreningar i mark och /eller grundvatten, som kan medföra negativa effekter på människors hälsa eller miljön, inom aktuellt området. OMRÅDESBESKRIVNING Aktuellt område ligger inom fastigheten Öpestorp 3:4 i södra Gemla i Växjö kommun, se Figur 1. Det misstänkta deponiområdet är ca 2100 m 2. Figur 1. Ungefärligt läge för aktuellt undersökningsområde, markerat med röd cirkel. ver 1.0 Området utgörs idag av obebyggd naturmark, med undantag för ett mindre skjul. Området är bevuxet med gräs, sly och träd. Det misstänkta deponiområdet ligger något förhöjt i jämförelse med omgivande marknivå. Enligt uppgift ska området inledningsvis varit två större grus/sandtag som sedan fyllts med diverse avfall. Dessutom ska förhållandevis stora mängder jungfru- 4 (8)

5 Uppdragsnr: Daterad: Öptestorp 3:4, Gemla, Växjö kommun Översiktlig miljöteknisk markundersökning Reviderad: Handläggare: Danielle Wiberg och Jerry Forsberg Status: Slutlig ligt material från urgrävningen för Micki AB:s fabrik placerats inom aktuellt deponiområde. Närmaste bostad ligger ca 40 m öster om området. Ett vattendrag som förbinder Eksjön med Helige å rinner ca 250 meter väster om det misstänka deponiområdet. GENOMFÖRD UNDERSÖKNING Provtagning av jord har skett genom provgropsgrävning i 10 provpunkter. Ett grundvattenrör har installerats i en separat provgrop sydväst om deponiområdet i grundvattnets förmodade strömningsriktning. Jordprovtagning utfördes av Jerry Forsberg, WSP. Grundvattenprovtagning utfördes av Jerry Forsberg, WSP. Provgroparna har grävts ned till naturliga jordmaterial, alternativt maximalt 3,5 m under markytan. Uttag av jordprov har gjorts som samlingsprov för varje meter, alternativt baserat på jordlagerföljd och fältobservationer. Fältanalys med PIDinstrument har utförts på alla jordprov. Totalt har 7 jordprover valts ut för analys av tungmetaller (6 prover), alifater, aromater och BTEX (3 prover) samt PAH (6 prover). Grundvattenröret har renspumpats med Waterra-pump vid etableringstillfället. Innan provtagning har grundvattnet omsatts. Omsättningsvolym var ca 2 rörvolymer. Provtagning har genomförts med bailer av engångstyp. Grundvattenprovet har analyserats med avseende på tungmetaller, alifater, aromater, BTEX, PAH samt klorerade alifater. Samtliga laboratorieanalyser har utförts av Alcontrol Laboratories som är ett ackrediterat laboratorium. RESULTAT Provpunkternas lokalisering samt bedömd utbredning av deponin redovisas i ritning 1. Provtagningsprotokoll redovisas i bilaga 1. Sammanställning av analysresultat redovisas i bilaga 2a och 2b. Originalprotokoll från laboratoriet redovisas i bilaga 3. ver 1.0 Geologi och markförhållanden I ritning 1 redovisas bedömd utbredning av deponiområdet. Bedömningen är gjord dels utifrån topografin, dels utifrån variation i växtlighet inom området och dels utifrån påträffade jordmaterial i provgropar. Skillnaden mellan naturligt jordmaterial och fyllnadsmaterial är tydlig. Inom deponiområdet består marken av fyllnadsmaterial som vilar på morän. Fyllnadsmaterialet är ca 2-4 m mäktigt. I den norra delen av deponiområdet råder en viss osäkerhet kring fyllningens mäktighet då provgroparna inte kunde grävas ner till morän. Fyllningen består av ett grusigt och sandigt material, ställvis med inslag av mull och block. I den norra delen av deponiområdet har fyllningen betydande inslag av avfall i form av bildäck, färgslagg, skrot, tegel m. m, se figur 2. 5 (8)

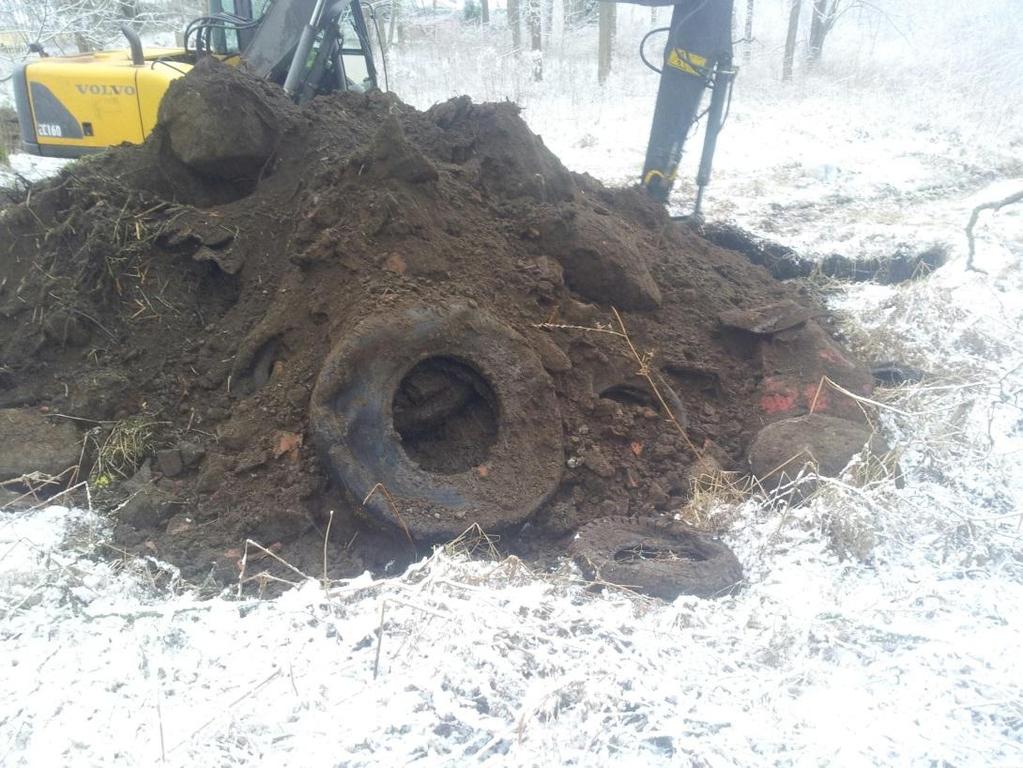

6 Uppdragsnr: Daterad: Reviderad: Handläggare: Danielle Wiberg och Jerry Forsberg Öptestorp 3:4, Gemla, Växjö kommun Översiktlig miljöteknisk markundersökning Status: Slutlig Figur 2. Fyllnadsmaterial i provpunkt 3. Utanför deponiområdet består marken av ca 0,3 m mull som överlagrar morän. Utifrån topografin i området bedöms grundvattnets strömningsriktning vara åt sydväst. I det etablerade grundvattenröret låg grundvattennivån 0,45 m under markytan. Föroreningar ver 1.0 Jämförvärden Resultaten från laboratorieanalyserna av jordprov jämförs i första hand med Naturvårdsverkets generella riktvärden för förorenad mark (NV, 2009). Resultaten jämförs även med Avfall Sveriges rekommenderade haltgränser för farligt avfall, FA (Avfall Sverige, 2007), samt Naturvårdsverkets haltgränser för mindre än ringa risk, MRR (NV 2010). Naturvårdsverkets generella riktvärden för förorenad mark är uppdelade i två typer av markanvändning. Känslig markanvändning, KM, innebär att markkvaliteten inte begränsar val av markanvändning och att grundvattnet skyddas. Marken ska tex kunna användas till bo- 6 (8)

7 Uppdragsnr: Daterad: Öptestorp 3:4, Gemla, Växjö kommun Översiktlig miljöteknisk markundersökning Reviderad: Handläggare: Danielle Wiberg och Jerry Forsberg Status: Slutlig städer, daghem, odling etc. Grundvattnet inom området kan användas till dricksvatten. De exponerade grupperna antas vara barn, vuxna och äldre som lever inom området under en livstid. De flesta typer av markekosystem skyddas. Ekosystem i närbelägna ytvatten skyddas. Mindre känslig markanvändning, MKM, innebär att markkvalitetet begränsar val av markanvändning och att grundvattnet skyddas. Marken kan tex användas till kontor, industri eller vägar. Grundvattnet skyddas som en naturresurs. De exponerade grupperna antas vara personer som vistas inom området under sin yrkesverksamma tid samt barn och äldre som vistas inom området tillfället. Vissa typer av markekosystem skyddas. Ekosystem i närbelägna ytvatten skyddas. Utifrån planerad markanvändning (bostäder) bedöms Naturvårdsverkets riktvärden för KM vara tillämpliga avseende föroreningar i jord. Resultat från laboratorieanalyser av grundvatten jämförs dels med riktvärden från SGU (SGU 2013:01), dels med SPI:s rekommendationer vid efterbehandling av förorenade bensinstationer och dieselanläggningar (SPI, 2011) och dels med effektbaserade riktvärden från Holländska myndigheter (VROM, 2009). Föroreningar i jord I provpunkt 3 påträffas barium, bly, krom och zink i halter över MKM. Arsenik, kadmium, koppar, kvicksilver, bensen, alifater (>C16-C35), aromater (>C10-C16), PAH- M och PAH-H påträffas i halter över KM. I provpunkt 5 påträffas cancerogena PAH i halt över FA. Aromater (>C16-C35), PAH-M och PAH-H påträffas i halt över MKM. Aromater (>C16-C35) påträffas i halt över KM. I provpunkt 8 påträffas PAH-H i halt över KM. I provpunkt 10 påträffas bensen i halt över KM. Föroreningar i grundvatten I grundvattnet har inga förhöjda föroreningshalter uppmätts. Inga organiska föroreningar detekteras i grundvattenanalysen, det bör dock noteras att detektionsgränsen i vissa fall överskrider tillämpade jämförvärden. ver 1.0 SLUTSATSER Deponiområdets utbredning har bedömts i föreliggande PM och redovisas i ritning 1. Jordmaterialet i deponiområdet är ett minerogent fyllnadsmaterial med betydande inslag av avfall. Mängden avfall i massorna tycks vara större i den norra delen av området. Avfallet består i huvudsak av bildäck, skrot, färgslagg och tegel. Laboratorieanalyser har i huvudsak utförts på fyllnadsmaterial inom deponiområdet. Förhöjda föroreningshalter påträffas i 4 provpunkter varav höga eller mycket höga föroreningshalter påträffas i den norra delen av deponiområdet. Vilka typer av föroreningar som påträffas skiljer sig påtagligt mellan provpunkterna vilket tyder på en heterogen föroreningssituation inom området. De föroreningar som påträffats i högst halter är barium, bly, krom, zink, aromater samt PAH. 7 (8)

8 Uppdragsnr: Daterad: Öptestorp 3:4, Gemla, Växjö kommun Översiktlig miljöteknisk markundersökning Reviderad: Handläggare: Danielle Wiberg och Jerry Forsberg Status: Slutlig Då inget grundvatten har påträffats i provgroparna i fyllnadsmaterialet bedöms huvuddelen av de förorenade massorna vara belägna över grundvattenytan. Det råder dock en viss osäkerhet i den norra delen av deponiområdet då grävning inte kunde genomföras ner till naturligt material. Inga förhöjda föroreningshalter har påträffats i grundvatten. Sammanfattningsvis medför föroreningssituationen att det inte går att utesluta risk för negativa effekter på miljö och hälsa vid planerad markanvändning. Utifrån föreliggande underlag bedöms ett åtgärdsbehov föreligga. WSP rekommenderar att en kompletterande miljöteknisk utredning genomförs inför entreprenad, med syfte att skapa en mer nyanserad bild av föroreningssituationen, miljö- och hälsorisker samt åtgärdsbehovet inom området. ÖVRIGT Provtagningsstrategi och urval av analysparametrar är grundade på erfarenhetsmässiga bedömningar och branschpraxis. Det kan dock inte uteslutas att det förekommer ämnen och föroreningar som inte har analyserats. Enligt Miljöbalken (1998:808) 10 kap 11 ska den som äger eller brukar en fastighet, oavsett om området tidigare ansetts förorenat eller inte, genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och denna kan medföra skada eller olägenhet för människors hälsa eller miljön. Vi rekommenderar därför att denna PM delges tillsynsmyndigheten. REFERENSER Avfall Sverige, 2007, Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:1 Naturvårdsverket, 2009, Riktvärden för förorenad mark. Rapport 5976 Naturvårdsverket, 2010, Återvinning av avfall i anläggningsarbeten SGU, 2013, Bedömningsgrunder för grundvatten, Rapport 2013:01 SPI, 2011, SPI Rekommendation, Efterbehandling av förorenade bensinstationer och dieselanläggningar. VROM, 2009, Soil remediation circular ver (8)

9 Provtagning jord Provtagning grundvatten Bedömd utbredning deponiområde

10 Bilaga 1. Provtagningsprotokoll Uppdragsnr: (2) Jordprovtagning Me: Metaller PAH: Polyaromatiska kolväten O: Olja (aromater, alifater, BTEX, PAH) K: Klorerade alifater Punkt nr Nivå Jordart Färg Lukt Provnivå PID Laboratorieanalyser m.u.my m.u.my ppm 1 yta gräs 0,0-0,3 Mu mbr 0,3- (st)samn lbr 0,3-0,8 <1 2 yta gräs 0,0-0,4 Mu mbr 0,4- (st)samn lbr 0,4-0,8 <1 3 yta gräs 0,0-0,2 Mu mbr 0,2-2,0 F/ sa,mu, st, te br 2,0-3,0 F/ sa, st, (bl), te, metallskrot, däck, färgslagg br 0,2-1,0 <1 1,0-2,0 <1 2,0-2,5 <1 Me, O 2,5-3,0 <1 Anmärkning: Grävning avslutades 3,0 m u my då gropen föll ihop hela tiden 4 yta gräs 0,0-0,15 Mu mbr 0,15-1,0 F/ sa, gr, st, (bl), mu br 0,15-1,0 <1 1,0-3,0 F/ sa, gr, st, bl, mu br 1,0-2,0 <1 Me, PAH 2,0-3,0 <1 Anmärkning: Stopp mot block 5 yta gräs 0,0-0,2 Mu mbr 0,2-2,5 F/ sa, gr, st, (bl), te, metallskrot, br kakel 0,2-1,0 <1 Me, O 1,0-2,0 <1 2,5- samn lbr 2,5-3,0 <1 6 yta gräs 0,0-0,4 Mu mbr 0,0-0,4 <1 0,4- (st)samn lbr 7 yta gräs 0,0-0,2 Mu br 0,2-3,5 F/ sa, gr, st, bl, mu br 0,2-1,5 <1 1,5-2,5 <1 Me 2,5-3,5 <1 3,5- samn lbr 3,5-3,7 <1 WSP uppdragsnr: Öpestorp 3:4, Växjö kommun

11 Bilaga 1. Provtagningsprotokoll Uppdragsnr: (2) Punkt nr Nivå Jordart Färg Lukt Provnivå PID Laboratorieanalyser m.u.my m.u.my ppm 8 yta gräs 0,0-0,2 Mu mbr 0,2-2,0 F/ sa, gr, st, bl, mu, (betong), br (skrot) 0,2-1,0 <1 PAH 1,0-2,0 <1 2,0- samn lbr 2,0-2,2 <1 9 yta gräs 0,0-0,4 Mu mbr 0,0-0,4 <1 0,4- samn lbr 0,4-0,6 <1 Me, PAH Anmärkning: Ett antal uttjänta spisar i markytan i anslutning till provpunkten 10 yta gräs 0,0-0,4 Mu mbr 0,4-3,6 F/ sa, gr, st, bl, mu mbr 3,6- samn lbr 0,2-1,0 <1 1,0-2,0 <1 Me, O 2,0-3,0 <1 11 yta gräs 0,0-0,3 Mu mbr 0,3- sisamn lbr Anmärkning: GV-rör etablerat Grundvattenprovtagning Punkt nr Nivå, gv-yta Vattentillgång Grumlighet Färg Lukt Laboratorieanalyser m u my 11 0,45 måttlig måttlig ljusbrun Me, O, PAH, K WSP uppdragsnr: Öpestorp 3:4, Växjö kommun

12 Uppdragsnummer: Bilaga 2a. Provpunkt Provtagningsdjup m.u.my. 2,0-2,5 1,0-2,0 0,2-1,0 1,5-2,5 0,2-1,0 0,4-0,6 1,0-2,0 Torrsubstans % 73, ,9 77,1 81,9 91,6 85,5 Mindre än ringa risk* KM** MKM** FA*** Metaller Arsenik, As mg/kg TS 24 <2,4 <2,5 <2,4 - <2,2 <2, Barium, Ba mg/kg TS , Bly, Pb mg/kg TS Kadmium, Cd mg/kg TS 1,3 <0,19 0,23 <0,19 - <0,17 <0,2 0,2 0, Kobolt, Co mg/kg TS 11 3,3 3,1 3,4-2,5 3, Koppar, Cu mg/kg TS 120 6,8 7,7 7,6-4, Krom, Cr mg/kg TS 410 8,1 6,6 8,2-3,9 9, Nickel, Ni mg/kg TS 9 3,3 3,9 3,3-2,4 5, Vanadin, V mg/kg TS , Zink, Zn mg/kg TS Kvicksilver, Hg mg/kg TS 0,25 0,033 0,02 0,028 - <0,01 0,025 0,1 0,25 2, BTEX Bensen mg/kg TS 0,015-0, ,019-0,012 0,04 - Toluen mg/kg TS <0,1 - <0, <0, Etylbensen mg/kg TS 0,22 - <0, <0, Xylener mg/kg TS 1,7 - <0, <0, TEX, Summa mg/kg TS 1,9 - <0, <0, Petroleumprodukter/olja Alifater >C5-C8 mg/kg TS <3 - < < Alifater >C8-C10 mg/kg TS <5 - < < Alifater >C10-C12 mg/kg TS <10 - < < Alifater >C12-C16 mg/kg TS 13 - < < Alifater >C16-C35 mg/kg TS Alifater summa >C5-C16 mg/kg TS 13 - < < Aromater >C8-C10 mg/kg TS 1 - < < Aromater >C10-C16 mg/kg TS 3, < Aromater >C16-C35 mg/kg TS 3, < PAH (Polyaromatiska föreningar) PAH-L,summa mg/kg TS 1,1 <0,03 1,7-0,074 <0,03 <0,03 0, PAH-M,summa mg/kg TS 12 0, ,1 <0,05 0, PAH-H,summa mg/kg TS 8,3 <0, ,3 <0,08 0,78 0, PAH,summa cancerogena mg/kg TS 7,4 <0, <0,2 0, PAH,summa övriga mg/kg TS 14 <0, ,4 <0,3 0, *Mindre än ringa risk, NV Handbok 2010:1 **Naturvårdsverkets generella riktvärden för förorenad mark (NV 5976) känslig markanvändning (KM) och mindre känslig markanvändning (MKM) ***Farligt avfall (FA) Avfall Sverige 2007:

13 Uppdragsnummer: Bilaga 2b Provpunkt 11 Bakgrundshalter opåverkat, ytliga jordgrundvattnet 1: mycket låg halt, ingen el obetydlig påverkan SGU 2013:01* 2: låg halt, måttlig påverkan 3: måttlig halt, påtaglig påverkan 4: hög halt, starkt påverkat 5: mycket hög halt, stark påverkat Holländska listan** Target value Intervention value Dricksvatten Ångor i byggnader SPI*** Bevattning Miljörisker i Ytvatten Miljörisker i Våtmarker Bensen µg/l <0, , Toluen µg/l < Etylbensen µg/l < Xylener µg/l < ,1,1-Trikloretan µg/l <0, , ,1,2-Trikloretan µg/l <0, , ,1-Dikloretan µg/l <0, ,1-Dikloreten µg/l <0, , ,2-Dikloretan µg/l <0, ,2-Diklorpropan µg/l <0, Cis-1,2-Dikloreten µg/l <0, Diklormetan µg/l <0, , Tetrakloreten(perkloretylen) µg/l <0, , Tetraklormetan (koltetrakl.) µg/l <0, , Trans-1,2-Dikloreten µg/l <0, Trikloreten µg/l <0, Triklormetan (Kloroform) µg/l <0, Monoklorbensen µg/l <0, Diklorbensener µg/l <0, Alifater >C5-C8 µg/l < Alifater >C8-C10 µg/l < Alifater >C10-C12 µg/l < Alifater >C12-C16 µg/l <10 Alifater >C16-C35 µg/l < Alifater summa >C5-C35 µg/l < Aromater >C8-C10 µg/l < Aromater >C10-C16 µg/l < Aromater s:a C8-C16 µg/l < Aromater s:a C8-C16 ink BTEX µg/l < Aromater >C16-C35 µg/l < Acenaften µg/l <0, Acenaftylen µg/l <0, Naftalen µg/l <0, PAH-L,summa µg/l <0, Antracen µg/l <0, Fenantren µg/l <0, Fluoranten µg/l <0, Fluoren µg/l <0, Pyren µg/l <0, PAH-M,summa µg/l <0, Benso(a)antracen µg/l <0, Benso(a)pyren µg/l <0, Benso(b)fluoranten µg/l <0, Benso(k)fluoranten µg/l <0, Benso(ghi)perylen µg/l <0, Chrysen/Trifenylen µg/l <0,1 Dibenso(a,h)antracen µg/l <0, Indeno(1,2,3-cd)pyren µg/l <0, PAH-H,summa µg/l <0, , ,5 3 PAH,summa cancerogena µg/l < PAH,summa övriga µg/l < Arsenik, As, filt µg/l 0,2 0,12 < > Bly, Pb, filt µg/l <0,02 0,03 <0,5 0, > Kadmium, Cd, filt µg/l 0,031 0,12 <0,1 0,1-0,5 0,5-1,0 1-5 < Kobolt, Co, filt µg/l 0,14 0, Koppar, Cu, filt µg/l 1,4 0,88 < > Krom, Cr, filt µg/l <0,05 0,19 <0,5 0, > Nickel, Ni, filt µg/l 0,45 0,38 <0,5 0, > Vanadin, V, filt µg/l 0,34 0, Zink, Zn, filt µg/l 1,8 4,3 < > Kvicksilver, Hg, filt µg/l <0,1 0, ,005 0,01 0,05 1 > * SGU, 2013, rapport 2013:01, Bedömningsgrunder för grundvatten **VROM 2009 *** SPI, 2011, rekommendationer vid efterbehandling av förorenade bensinstationer och dieselanläggningar

14 Uppdragsnr: Bilaga 3. Originalprotokoll från laboratorium Mall: Allmän - Stående dot ver 1.0
