1 RAPPORT Handläggare Elin Abrahamsson Tel Mobil E-post Datum Projekt-ID Kund Structor Östergötland Miljöteknisk markundersökning Hageby 4:2 FSK ÅF-Infrastructure AB Upprättad av: Granskad av: Elin Abrahamsson Linnéa Gunterberg ÅF-Infrastructure AB, Engelbrektsgatan 18, Engelbrektsgatan 20, SE Ludvika Sverige Telefon , Säte i Stockholm, Org.nr , VAT nr SE MMU Hageby 4:2 FSK Sida 1 (12)

2 RAPPORT Innehållsförteckning 1 Bakgrund Syfte Områdesbeskrivning Geologi Hydrogeologi Skyddade områden Föroreningshistorik Genomförande Jord Grundvatten Analyser Jämförvärden Jord Grundvatten Resultat Jord Grundvatten Slutsats och rekommendationer Rekommendationer Referenser Bilagor Bilaga 1 Översikt provtagningspunkter Bilaga 1.2 Översikt med tidigare provtagningspunkter Bilaga 2 Fältprotokoll Bilaga 3.1 Analysresultat jord Bilaga 3.2 Analysresultat grundvatten Bilaga 4 Analysrapporter Datum: MMU Hageby 4:2 FSK Sida 2 (12)

3 RAPPORT Sammanfattning Norrköpings kommun planerar att låta uppföra en förskola på fastigheten Hageby 4:2 i Norrköping. Structor Östergötland är anlitade som projektledare och har gett ÅF infrastructure (ÅF) i uppdrag att genomföra en miljöteknisk markundersökning av området. Inför byggnation genomfördes en geoteknisk undersökning. Vid den geotekniska undersökningen noterades höga halter av PAH i asfalt och analyser på jord visade på halter av PAH, barium och kobolt överskridandes KM. Syftet med den miljötekniska markundersökningen var att avgränsa tidigare påträffad förorening av PAH, barium och kobolt på fastigheten. Markundersökningen genomfördes den 23 och 30 oktober Åtta provpunkter borrades med hjälp av borrbandvagn och i två av dessa sattes det grundvattenrör. Tio jordprover och två grundvattenprover skickades iväg till ackrediterat laboratorium för analys med avseende på metaller och PAH respektive PAH, alifater, aromater, BTEX samt metaller. Jordproven har jämförts mot Naturvårdsverkets riktvärden för KM och MKM samt nivåer för mindre än ringa risk (MRR). Grundvattnet har jämförts mot SPBI:s (Svenska petroleum och biodrivmedelinstitutet) riktvärden för grundvatten samt SGU:s (Sveriges geologiska undersökning) bedömningsgrunder för grundvatten. ÅF rekommenderar en kompletterande provtagning av jord och grundvatten. En provtagningsplan bör tas fram och historiska kartor över området bör studeras för att avgöra om det finns någon tidigare verksamhet som kan ha orsakat påvisade halter, tex. cisterner, upplag av fyllnadsmassor mm. I samband med att de nya grundvattenrören provtas rekommenderas att även befintliga rör provtas för att avgöra om halterna av främst arsenik varierar över tid. Om exploatör av byggtekniska skäl planerar att köra bort stora mängder massor på fastigheten kan risken i och med det reduceras och omfattningen av kompletterande markundersökning minskas. Denna rapport skall enligt Miljöbalkens upplysningsplikt redovisas för tillsynsmyndigheten, vilket i det här fallet är bygg- och miljökontoret i Norrköpings kommun. Datum: MMU Hageby 4:2 FSK Sida 3 (12)

4 RAPPORT 1 Bakgrund Norrköpings kommun planerar att låta uppföra en förskola på fastigheten Hageby 4:2 i Norrköping. Structor Östergötland är anlitade som projektledare och har gett ÅF infrastructure (ÅF) i uppdrag att genomföra en miljöteknisk markundersökning av området. Inför byggnation har en geoteknisk undersökning av området genomförts. Vid den geotekniska undersökningen noterades höga halter av PAH i asfalt. Byggnationen av förskolan har sedan varit på samråd och länsstyrelsen har i sitt samrådsyttrande angivit följande: Kommunen har redogjort att det kan finnas markföroreningar i anslutning till planområdet och att föroreningssituationen ska utredas vidare i det fortsatta planarbetet. Om fyllnadsmassor påträffas i samband med att geotekniken utreds så bör det kontrolleras om det finns föroreningar i dessa massor. Länsstyrelsen vill dock understryka vikten av att en mer övergripande miljöteknisk markundersökning bör göras enligt vedertagen metodik där man undersöker jord och grundvatten med syfte att ta reda på om platsen är förorenad och behöver saneras. Undersökningen ska både innefatta ev. påverkan från förorenade områden och ev. förorenade fyllnadsmassor. Riskbedömning ska göras av eventuell förorening och den får sedan visa om det finns behov av åtgärder. Finns det behovet ska förslag till åtgärd inklusive ungefärlig prisbild redovisas. Observera att det är direkt olämpligt att välja provpunkter utifrån de geotekniska utredningarna. Länsstyrelsen anser att mot bakgrund av att planen avser förskoleverksamhet är det angeläget att det framgår att såväl byggnaden som marken runt byggnaden är lämplig för den avsedda verksamheten. De här utredningarna ska vara genomförda till granskningsskedet så att de kan redovisas i planhandlingarna. Länsstyrelsens samrådsyttrande ligger till grund för beslutet att låta utföra en miljöteknisk markundersökning i området. En undersökning av asfalten i området är redan gjord, vilken genomfördes i januari Den visade att PAH förekommer i stor del av asfalten. Analyser på asfalten avseende PAH visar halter över gränsen för farligt avfall (FA) för cancerogena PAH. Halterna överskrider KM för PAH M och PAH H (ÅF, 2018). I det enda provet på underliggande jord upptäcktes halter över KM av kobolt och barium. 1.1 Syfte Syftet med markundersökningen är att avgränsa tidigare påträffad förorening av barium och kobolt samt undersöka förekomst av PAH i jord. 2 Områdesbeskrivning Området är lokaliserat i Hageby ca 150 m nordväst om Vrinneviskolan. Idag består området av grönytor, gång- och cykelvägar samt en asfalterad tennisbana. Den huvudsakliga bebyggelsen i närområdet är enfamiljshus. I väster finns Vrinneviskogen. Området avgränsas i nordöst av Dragaregatan. I nordväst och sydöst av grönytor och i sydöst avgränsas området av bostäder. Datum: MMU Hageby 4:2 FSK Sida 4 (12)

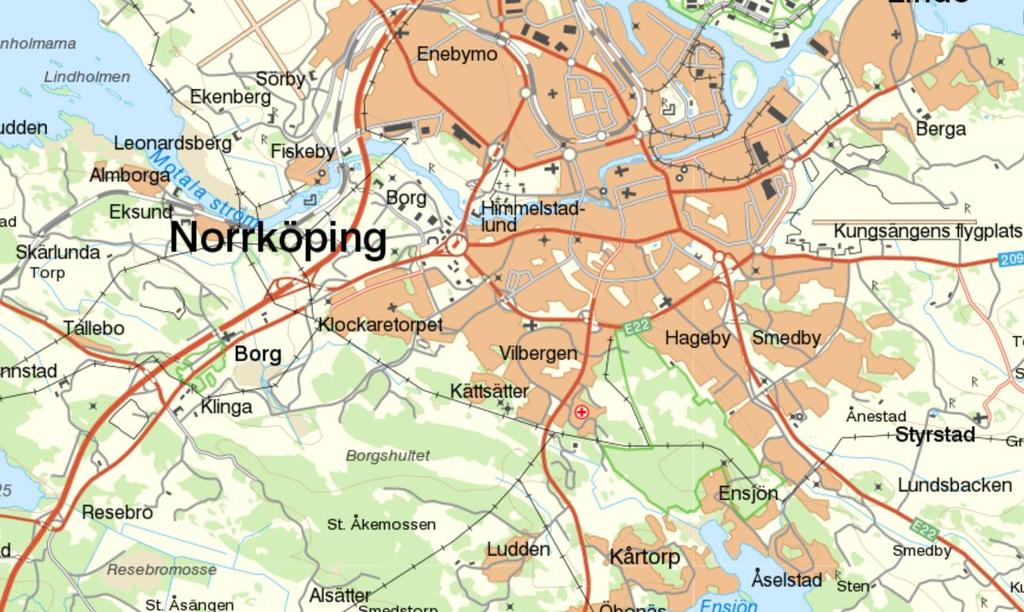

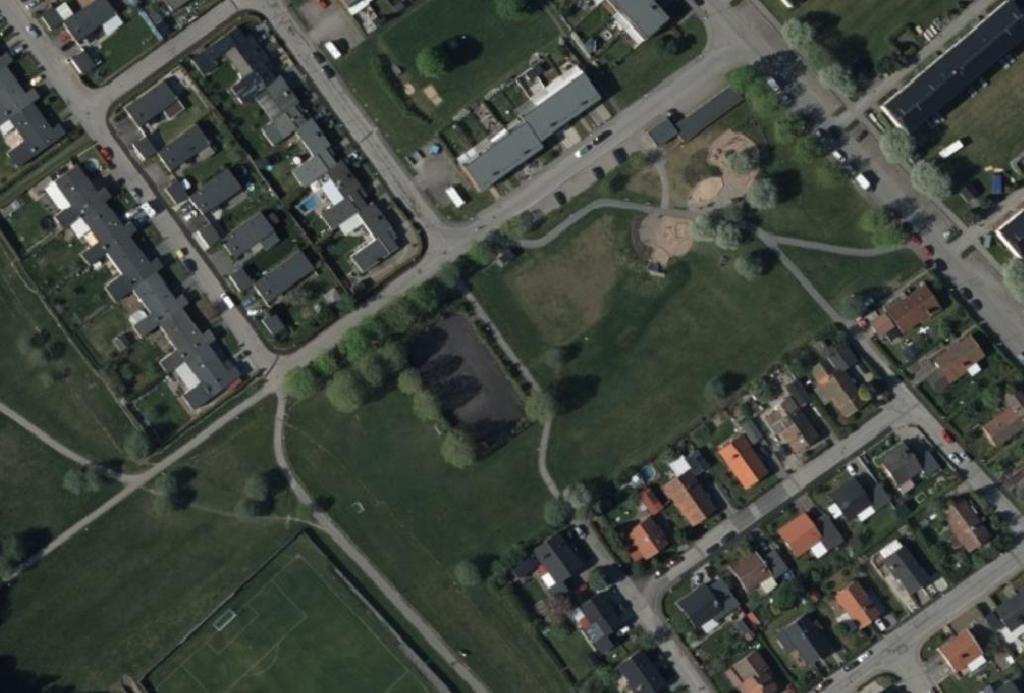

5 RAPPORT Figur 1. Översikt över aktuellt område som är markerat med röd cirkel. Lantmäteriet Medgivande R _ Figur 2. Flygfoto över aktuellt område (rödmarkerat). Lantmäteriet Medgivande R _ På området finns en asfalterad tennisplan och gångcykelvägar. I övrigt har inga verksamheter vilka kan generera föroreningar i mark och vatten noterats på området. I närområdet, i en av enfamiljshusen, förekommer en bilvårdsanläggning. Verksamheten bedöms ha bedrivits i mycket liten skala då fastigheten är en bostad med enplanshus. Datum: MMU Hageby 4:2 FSK Sida 5 (12)

6 RAPPORT 2.1 Geologi Enligt SGU:s kartvisare består området främst av postglacial finlera. Vid markundersökningen påträffades fyllnadsmaterial i from av grusig sand på ca 0-0,5 m djup. Därefter påträffades lera eller torrskorpelera ned till fem m, vilket var maximalt borrdjup. 2.2 Hydrogeologi Närmaste ytvatten är en sjö i Vrinneviskogen och ligger ca 400 m väster om aktuellt område. Den bedöms dock ligga uppströms från undersökningsområdet. Det finns inga brunnar på området. Närmsta dricksvattenbrunn ligger ca meter sydöst om området, på andra sidan E22 (SGU, 2018). Det går inte att utesluta att det finns äldre brunnar som ej finns med på SGU:s kartvisare. Grundvattenströmningens riktning bedöms vara åt väst. 2.3 Skyddade områden I anslutning till aktuellt område (ca 140 m) ligger ett naturreservat, Vrinneviskogen, se Figur 3. Figur 3. Urklipp från VISS (Vatteninformationssystem Sverige). Grönt område är naturreservat och rött är undersökningsområde. Datum: MMU Hageby 4:2 FSK Sida 6 (12)

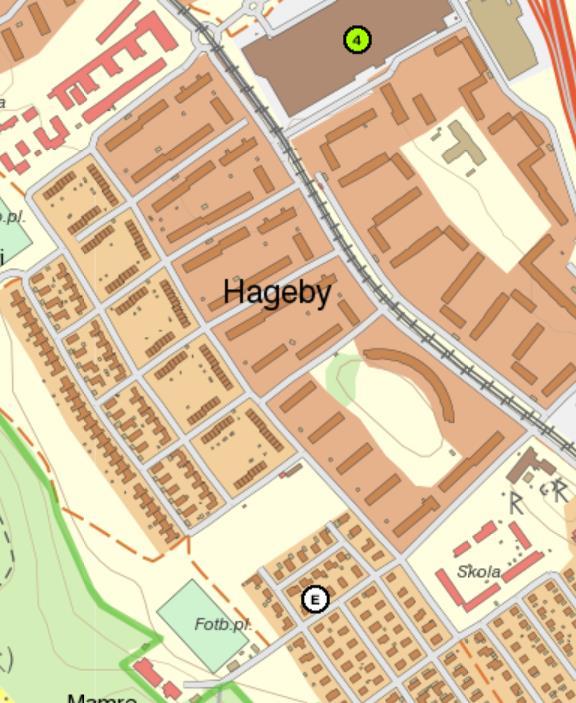

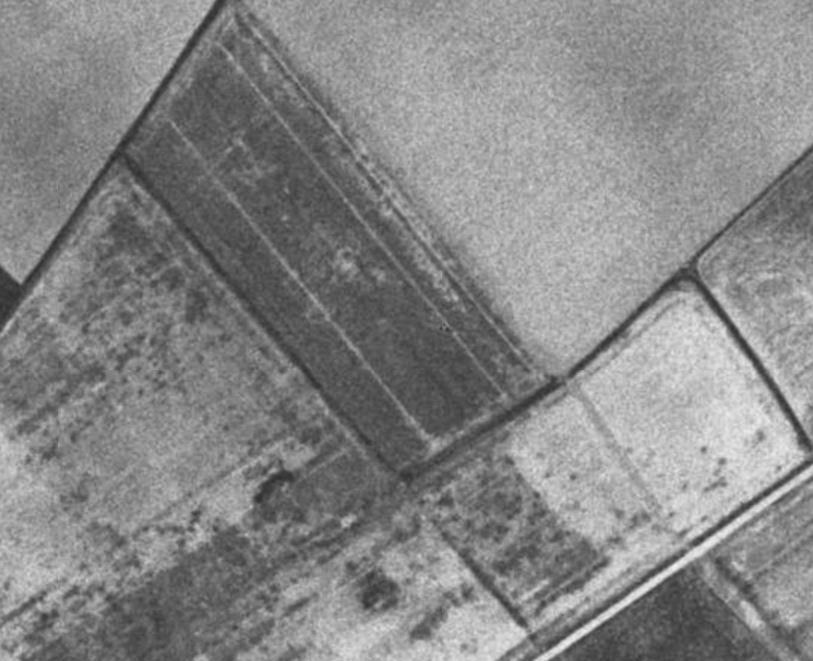

7 RAPPORT 3 Föroreningshistorik Ca 600 m norr om området finns en kemtvätt vilken har erhållit riskklass 4 i en MIFO fas 1 inventering (grön cirkel numrerad med en 4 i Figur 4). Vit cirkel med ett E är en före detta bilvårdsanläggning. Ingen av verksamheterna bedöms ha någon större påverkan på området aktuellt för undersökningen (Lst, 2018). Figur 4. Urklipp från Infokartan Länsstyrelsen Västra Götaland. Undersökningsområdet är rödmarkerat. Enligt historisk flygfoto över undersökningsområdet var det åkermark där tidigare. Fotot är taget mellan Figur 5. Historisk flygfoto taget mellan åren Undersökningsområdet är rödmarkerat. Källa: eniro.se Datum: MMU Hageby 4:2 FSK Sida 7 (12)

8 RAPPORT 4 Genomförande Den miljötekniska markundersökningen genomfördes den 23 oktober 2018 med hjälp av en borrbandvagn och provtagning utfördes i åtta punkter. Provtagning genomfördes ner till en meter i naturlig mark och som mest borrades det ned till två meter. Provpunkternas placering redovisas i Bilaga Jord Provtagning genomfördes enligt SGF:s Fälthandbok Undersökningar av förorenade områden. Jordprover uttogs för varje halvmeter eller i jordlagerföljd. I fältprotokoll noterades provtagningsdjup, jordlagerföljd, eventuell grundvattennivå, eventuell lukt eller synliga avvikelser. 4.2 Grundvatten Två grundvattenrör av typen PEH 63 mm installerades enligt bilaga 1. Filtret installerades i grundvattennivån. Rören omsattes i samband med installation. Grundvattenrören placerades under dexlar för de rör som installerats i asfalt. Provtagning av grundvattnet genomfördes ca en vecka efter installation. Innan provtagning omsattes grundvattenröret med tre rörvolymer. Provtagning genomfördes med bailer. 4.3 Analyser Jordproverna analyserades på Synlab och grundvattenproverna på ALS. Jordproverna analyserades med avseende på PAH och metaller och grundvattnet med avseende på PAH, alifater, aromater, BTEX samt metaller. Analys Medium Antal Metaller, PAH Jord 10 PAH, alifater, aromater, BTEX samt metaller Vatten 2 5 Jämförvärden 5.1 Jord Jämförelser har skett med Naturvårdsverkets riktvärden för förorenad mark med avseende på känslig markanvändning (KM) och mindre känslig markanvändning (MKM). Dessa riktvärden återfinns i Rapport 5976 Riktvärden för förorenad mark och baseras på ett antal olika aspekter som exempelvis hälsorisker, skydd av grundvatten och skydd av markmiljö. Jämförelsen har utförts mot de reviderade riktvärdena för förorenad mark som gäller från 1 juli I riktvärdesmodellen används två olika typer av markanvändning för beräkning av Naturvårdsverkets generella riktvärden: Känslig Markanvändning, KM, där markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. KM gäller generellt för exempelvis bostadsmark. Mindre Känslig Markanvändning, MKM, där markkvaliteten begränsar val av markanvändning till t ex kontor, vägar eller industrier. Exponerade grupper antas vara personer som vistas inom området under sin yrkesverksamma tid. Barn och äldre antas vistas tillfälligt inom området. Markkvaliteten ger förutsättningar för markfunktioner som är av betydelse vid mindre känslig Datum: MMU Hageby 4:2 FSK Sida 8 (12)

9 RAPPORT markanvändning. Grundvatten (på ett avstånd om 200 m) samt ytvatten skyddas (NV, 5976, 2009). MKM gäller generellt för exempelvis fastigheter där industriell verksamhet förekommer. Vidare har jordproven jämförts med nivåer för mindre än ringa risk (MRR), vilka används för att avgöra vilka massor som kan användas inom anläggningsändamål (Naturvårdsverket, 2010). 5.2 Grundvatten För grundvatten har SPI:s riktvärden för grundvatten (SPI, 2010) samt bedömningsgrunder från SGU (Sveriges geologiska undersökning) (SGU,2013). SGU:s bedömningsgrunder för grundvatten är indelade i fem klasser för bedömning av vattnets tillstånd där (1) är mycket låg halt och (5) är mycket hög halt. Denna klassning sammanfaller med påverkansbedömningsklasserna från 1 till 5 där (1) är ingen eller obetydlig påverkan och (5) är mycket stark påverkan. Datum: MMU Hageby 4:2 FSK Sida 9 (12)

10 RAPPORT 6 Resultat 6.1 Jord Analysresultatet för jordproverna redovisas i Error! Reference source not found. och även i Bilaga 3.1. Fullständiga analysrapporter redovisas i Bilaga 3. Tabell 1. Analysresultat där detekterad halt är fetmarkerad. Halterna jämförs med Naturvårdsverkets riktvärden för KM och MKM samt nivåer för MRR. Provmärkning MRR KM MKM ,3-0,2-0,3-0,3- Provtagningsdjup m 0-0,1 0-0,5 2,0 1,0 0-0,2 0-0,2 0-0,2 2,0 2,0 0-0,3 0-0,7 Torrsubstans % 87,4 91,2 84,6 78,6 84,8 83,6 82,3 67,4 72,3 82,5 92,5 Metaller Arsenik, As Barium, Ba Bly, Pb Kadmium, Cd Kobolt, Co Krom, Cr Koppar, Cu Nickel, Ni Vanadin, V Zink, Zn PAH PAH-L,summa PAH-M,summa PAH-H,summa mg/kg TS ,6 <2,5 4,7 4,8 4,2 4,8 2,7 4,2 4,2 5 <2,5 mg/kg TS mg/kg TS ,7 4, , ,9 mg/kg TS 0,2 0,8 12 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 mg/kg TS ,5 4, , ,9 mg/kg TS mg/kg TS ,4 mg/kg TS , ,6 mg/kg TS mg/kg TS mg/kg TS ,49 <0, mg/kg TS - 3, , mg/kg TS ,9 0, Prov 3 (0-0,1 m) överskrider riktvärdet för KM med avseende på PAH-M och PAH-H. Prov 4 (0-0,3 m och 0,3-2 m) överskrider nivån för MRR med avseende på krom. Prov 5 (0,3-2 m) överskrider nivån för MRR med avseende på krom. Prov 6 (0-0,2 m) överskrider nivån för MRR med avseende på krom. Prov 7 (0,2-1 m) överskrider riktvärdet för KM med avseende på barium, kobolt och nickel. Nivån för MRR överskrids med avseende på bly, krom och koppar. Prov 7 (0-0,2 m) överskrider nivån för MRR med avseende på bly och zink. Prov 8 (0,3-2 m) överskrider nivån för MRR med avseende på bly, krom och koppar. 6.2 Grundvatten Analysresultatet för grundvatten redovisas i Bilaga 3.2. Provpunkt 1 har halter av arsenik, nickel och zink inom påverkansklass 2 liten påverkan och halter av bly, kadmium, koppar och krom inom klass 1 ingen påverkan. Provpunkt 2 har en halt av arsenik inom påverkansklass 3 måttlig påverkan samt halter av nickel och zink inom påverkansklass 2 liten påverkan. Vidare har provpunkten halter av bly, kadmium, koppar och krom inom klass 1 ingen påverkan. Datum: MMU Hageby 4:2 FSK Sida 10 (12)

11 RAPPORT 7 Slutsats och rekommendationer Halter av arsenik har påvisats i nio av elva jordprov. Arsenik är ett ämne som bedöms med mycket hög farlighet då den har akuttoxiska egenskaper om t.ex. ett barn exponeras för en hotspot (plats med lokalt hög halt) där oralt intag sker. Halterna i detta fall bedöms som måttligt allvarliga i grundvattnet och påvisade halterna i jordprov är lägre än KM. Det kan dock inte uteslutas att det någonstans förekommer en hotspot av arsenik vilket genererat halterna av arsenik i grundvattnet. Enligt Naturvårdsverkets bedömningsgrunder (rapport 4918) av föroreningarnas farlighet klassas arsenik, barium och PAH som Mycket hög. Kobolt och nickel har klassningen Hög. I en provpunkt överskrider halten barium riktvärdet 1,4 ggr. Samma punkt innehar halter av kobolt och nickel som överskrider riktvärden med 1,9 ggr respektive 1,13 ggr. I en annan provpunkt överskrider PAH-M och PAH-H 3,1 ggr samt 9,9 ggr riktvärdet. Föroreningsnivån bedöms därför till Måttligt allvarligt för barium, kobolt och nickel och Allvarlig för PAH-M och PAH-H enligt Naturvårdsverkets rapport Inom aktuellt undersökningsområde finns genomsläppliga jordarter (fyllning, mull och lerig sand) ned till 0,7 m samt täta jordarter (lera och torrskorpelera) som mäktigast ned till fem meter. Påvisade föroreningar binder generellt hårt till partiklar i jord och högst risk för exponering bedöms vara genom oralt intag av jord. Fastigheten angränsar till ett naturreservat och inom fastighetens närområde finns bostadsområden. Fastigheten ska i framtiden användas till förskola vilket innebär att barn kommer att vistas på området i upp till åtta timmar per dag. Påvisade föroreningar innebär en risk för kommande verksamhet och åtgärder för att reducera riskerna för påvisade föroreningar rekommenderas. Planerad byggnation av förskola medför klassning Stor till Mycket stor för fastighetens känslighet då yrkesverksamma riskeras att exponeras under arbetstid samt där barn riskeras att exponeras i stor utsträckning. Fastighetens skyddsvärde klassas som Måttlig då objektet med dess närområde ligger nära ett naturreservat samt består av normala grön- och tätortsområden. 7.1 Rekommendationer ÅF rekommenderar en kompletterande provtagning av jord och grundvatten. En provtagningsplan bör tas fram och historiska kartor över området bör studeras för att avgöra om det finns någon tidigare verksamhet som kan ha orsakat påvisade halter, tex. cisterner, upplag av fyllnadsmassor mm. Jordprover bör uttas via en borrbandvagn halvmetersvis (om ej avvikande jordlagerföljder) för att ge en mer detaljerad bild av föroreningssituationen. Jordprover analyseras avseende metaller (inkl. kvicksilver), alifater, aromater och PAH. Fältanalys utförs med hjälp av ett PIDinstrument för att indikera lättflyktiga kolväten. För att kunna bedöma omfattningen av påvisade halter av arsenik i grundvattnet bör 1-2 till grundvattenrör installeras i samband med jordprovtagningen och analyseras avseende metaller (inkl. kvicksilver), alifater, aromater, PAH samt klorerade alifater. I samband med att de nya grundvattenrören provtas rekommenderas att även befintliga rör provtas för att avgöra om halterna av främst arsenik varierar över tid. Om exploatör av byggtekniska skäl planerar att köra bort stora mängder massor på fastigheten kan risken i och med det reduceras och omfattningen av kompletterande markundersökning minskas. Datum: MMU Hageby 4:2 FSK Sida 11 (12)

12 RAPPORT Denna rapport skall enligt Miljöbalkens upplysningsplikt redovisas för tillsynsmyndigheten, vilket i det här fallet är bygg- och miljökontoret i Norrköpings kommun. 8 Referenser Lst, 2018, Kartjänster Länsstyrelsen Östergötland Östgötakartan hämtad: Naturvårdsverket (2009). Riktvärden för förorenad mark modellbeskrivning och vägledning. Rapport Naturvårdsverkets rapport 4918, 1999: "Metodik för inventering av förorenade områden", MIFO. Naturvårdsverket (2010). Återvinning av avfall i anläggningsarbeten. Handbok 2010:1. SGU (2013). Bedömningsgrunder för grundvatten. Rapport 2013:01. SGU, 2018, kartvisare hämtat: SPI (2010). Efterbehandling av förorenade bensinstationer och dieselanläggningar. ÅF (2018). Hageby förskola - PM Geoteknik. Daterad Datum: MMU Hageby 4:2 FSK Sida 12 (12)

13

14 Provtagningsprotokoll, provgrop Projektnamn: Hageby FSK Datum: Uppdragsnr: Projektled: Madelen Hjortsmarker Plats: Hageby Provtagare: Adrian Sokolik Allmän information Provpunkt vägg/botten/ massor Datum Nivå (m.u.my.) Geoteknisk benämning * Tilläggsord Provtagning, fältanalyser PID (ppm) 1 0-0,5 F: grsa - 0-0,5 X Prov m.u.my. Lab-prov Noteringar 0,5-1 Le - 0,5-1 Grå tät lera. Tegel längst ned 3,6-5 Le - Grundvattenyta 2 0-0,7 F: grsa - X 0,7-1 Le - Gråbrun lera 3 0-0,3 F: grsa - 0,3-0,6 lesa - 0,6-1 lesa 4 0-0,2 Mu - X 0,2-1 Let - X 5 0-0,3 Mu - X 0,3-1,2 Let - X 1,2-2 Let ,2 Mu - X 0,2-1 Let ,2 Mu - X Inslag glas 0,2-1 Let - X 8 0-0,3 Mu - X Inslag glas 0,3-1 Let - Inslag tegel * F=fyllning, Mu=mull, St= sten, Gr=grus, Sa=sand, Si=silt, Le=lera, Let=torrskorpelera, T=torv

15 Provtagningsdag MRR KM MKM Provtagare Adrian Sokolik Adrian Sokolik Adrian Sokolik Adrian Sokolik Adrian Sokolik Adrian Sokolik Adrian Sokolik Adrian Sokolik Adrian Sokolik Adrian Sokolik Adrian Sokolik Provmärkning Provtagningsdjup m 0-0,1 0-0,5 0,3-2,0 0,2-1,0 0,0-0,2 0,0-0,2 0-0,2 0,3-2,0 0,3-2,0 0-0,3 0-0,7 Fysikaliska/kemiska egenskaper Torrsubstans % 87,4 91,2 84,6 78,6 84,8 83,6 82,3 67,4 72,3 82,5 92,5 Metaller Arsenik, As mg/kg TS ,6 <2,5 4,7 4,8 4,2 4,8 2,7 4,2 4,2 5 <2,5 Barium, Ba mg/kg TS Bly, Pb mg/kg TS ,7 4, , ,9 Kadmium, Cd mg/kg TS 0,2 0,8 12 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 Kobolt, Co mg/kg TS ,5 4, , ,9 Krom, Cr mg/kg TS Koppar, Cu mg/kg TS ,4 Nickel, Ni mg/kg TS , ,6 Vanadin, V mg/kg TS Zink, Zn mg/kg TS PAH PAH-L,summa mg/kg TS ,49 <0, PAH-M,summa mg/kg TS - 3, , PAH-H,summa mg/kg TS ,9 0,

16 Parameter Datum PAH PAH, summa L mg/l 2 0, <0, <0, PAH, summa M mg/l 0,01 0, <0, <0, PAH, summa H mg/l 0,3 0, <0,00004 <0,00004 Alifater och aromater alifater >C5-C8 mg/l 3 0, <0,01 <0,01 alifater >C8-C10 mg/l 0,1 0, <0,01 <0,01 alifater >C10-C12 mg/l 0,025 0, <0,01 <0,01 alifater >C12-C16 mg/l <0,01 <0,01 alifater >C16-C35 mg/l <0,02 <0,02 aromater >C8-C10 mg/l 0,8 0, <0,001 <0,001 aromater >C10-C16 mg/l 10 0, <0,001 <0,001 aromater >C16-C35 mg/l 25 0, <0,001 <0,001 BTEX bensen mg/l 0,05 0, <0,0002 <0,0002 toluen mg/l 7 0, <0,0002 <0,0002 etylbensen mg/l 6 0, <0,0002 <0,0002 m,p-xylen mg/l 3 0, <0,0002 <0,0002 Metaller Arsenik mg/l - - <0,001 0,001-0,002 0,002-0,005 0,005-0,01 0,01 0, ,00232 Bly mg/l - - <0,0005 0,0005-0,001 0,001-0,002 0,002-0,01 0,01 0, , Kadmium mg/l - - <0,0001 0,0001-0,0005 0,0005-0,001 0,001-0,005 0,005 0, , Koppar mg/l - - <0,02 0,02-0,2 0, , , Krom mg/l - - <0,0005 0,0005-0,005 0,005-0,01 0,01-0,05 0,005 0, , Nickel mg/l - - <0,0005 0,0005-0,002 0,002-0,01 0,01-0,02 0,02 0, ,00135 Zink mg/l - - <0,005 0,005-0,01 0,01-0,1 0, , , mycket låg halt 2 - låg halt 3 - måttlig halt 4 - hög halt 5 - mycket hög halt Enhet Riktvärde Ångor i byggnader (SPI-RV) (mg/l) Riktvärde Miljörisker ytvatten (SPI-RV) (mg/l) Bedömningsgrunder för grundvatten (SGU, 2013) 1 5
