1 Översiktlig miljöteknisk markundersökning Tullinge, Botkyrka kommun Ulfsbergsgården GRAP Geosigma AB

2 Grap nr Uppdragsnummer Version Uppdragsnummer Grap nr Datum Antal sidor Antal bilagor Uppdragsledare Beställares referens Beställares ref nr Helena Thulé Beställare FB Bostad AB Albertina Henriksson Rubrik Översiktlig miljöteknisk markundersökning i Tullinge, Botkyrka kommun Underrubrik Ulfbergsgården Författad av Datum Josefine Johansson Granskad av Datum Helena Thulé GEOSIGMA AB geosigma@geosigma.se Bankgiro: PlusGiro: Org.nr: Uppsala Box 894, Uppsala S:t Persgatan 6, Uppsala Tel: Teknik & Innovation Seminariegatan Uppsala Tel: Göteborg St. Badhusg Göteborg Tel: Stockholm S:t Eriksgatan Stockholm Tel: Sidan 2 (9)

3 Grap nr Uppdragsnummer Version Sammanfattning Geosigma har på uppdrag av FB Bostad AB utfört en översiktlig miljöteknisk markundersökning inför en ny detaljplan inom fastigheten Tullinge 16:121 (Ulfbergsgården) i Tullinge, Botkyrka kommun. Planarbetet syftar till att pröva möjligheten att bebygga fastigheten med ett antal nya bostäder i form av radhus och flerbostadshus. Syftet med den miljötekniska undersökningen var att undersöka om området är påverkat av föroreningar samt utreda om det finns ett behov av ytterligare undersökningar eller åtgärder inom området utifrån den planerade markanvändningen. Fastigheten är idag bebyggd med en huvudbyggnad, ett före detta vårdhem, med två tillhörande flygelbyggnader och garage. I norra delen av tomten finns också två friliggande enbostadshus. Inom området har det bedrivits en handelsträdgård mellan åren Jordprovtagning har genomförts i 7 provtagningspunkter med hjälp av borrbandvagn utrustad med skruvborr samt i fyra delområden där ytliga samlingsprover tagits för hand. Samtliga jordprover har mätts med ett PID-instrument för detektion av flyktiga kolväten. Utifrån fältmätningar och fältobservationer har ett urval av 10 jordprover valts ut för kemisk analys på laboratorium. Analysomfattning på inskickade jordprover var totalt 9 st. metallanalyser, 3 st. analyser av fraktionerade alifater och aromater inkl. BTEX (bensen, toluen, etylbensen och xylen), 10 st. analyser av PAH:er (polycykliska aromatiska kolväteföreningar) och 4 st. analyser av pesticider. Sammanlagt tre grundvattenrör har installerats i samband med undersökningen. Grundvattenprovtagning har genomförts i två av provtagningspunkterna då inget grundvatten påträffades i det tredje grundvattenröret. Båda grundvattenproverna har analyserats med avseende på metaller, fraktionerade alifater och aromater inkl. BTEX och PAH. Ett av grundvattenproverna har analyserats med avseende på pesticider. Genomförda undersökningar visar att det inte finns någon betydande föroreningspåverkan inom området. Inga jord- eller grundvattenprov visar på föroreningshalter överstigande de riktvärden och bedömningsgrunder som är relevanta utifrån den planerade markanvändningen. Utifrån resultaten bedöms därmed inga ytterligare undersökningar eller åtgärder vara nödvändiga. Sidan 3 (9)

4 Grap nr Uppdragsnummer Version Innehåll Sammanfattning 3 1 Uppdraget Inledning och syfte 5 2 Bakgrundsinformation Områdesbeskrivning Tidigare verksamheter Geologi 6 3 Genomförande Provtagningsplan Inmätning Jordprovtagning Laboratorieanalyser Riktvärden Grundvattenprovtagning Laboratorieanalyser Bedömningsgrunder 8 4 Resultat Fältobservationer Jordprovtagning Grundvatten 9 5 Slutsats och rekommendationer 9 6 Referenser 9 Bilagor 1. Situationsplan 2. Fältprotokoll 3. Sammanställda analyser jord 4. Sammanställda analyser grundvatten 5. Analysrapporter Sidan 4 (9)

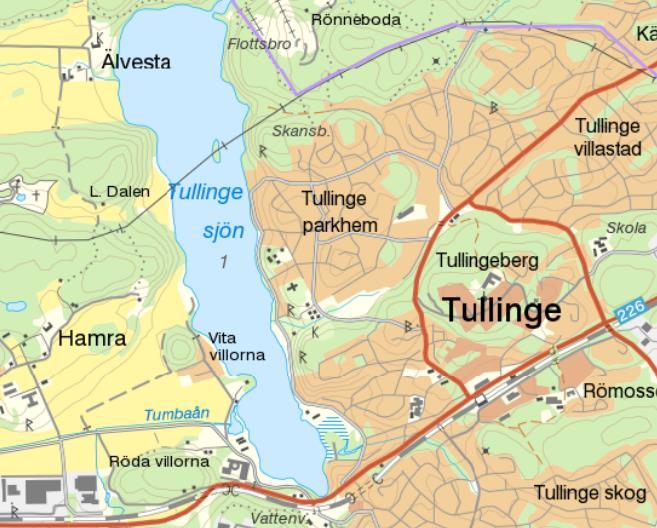

5 Grap nr Uppdragsnummer Version Uppdraget 1.1 Inledning och syfte Geosigma har på uppdrag av FB Bostad AB utfört en översiktlig miljöteknisk markundersökning inför en ny detaljplan inom fastigheten Tullinge 16:121 (Ulfbergsgården) i Tullinge, Botkyrka kommun. Planarbetet syftar till att pröva möjligheten att bebygga fastigheten med ett antal nya bostäder i form av radhus och flerbostadshus. Syftet med den miljötekniska undersökningen var att undersöka om området är påverkat av föroreningar samt utreda om det finns behov av kompletterande undersökningar eller åtgärder inom området utifrån den planerade markanvändningen. 2 Bakgrundsinformation 2.1 Områdesbeskrivning Planområdet ligger vid Tullingesjön, mellan Tullinge strand, Ulvsbergsvägen, Solvägen och Källvägen. Ulfbergsgården ligger utefter Ulfbergsvägen och är en gammal vårdfastighet. Fastighetens högsta del ligger ca 35 meter över Tullingesjön. Till fastigheten hör också mark mellan Tullinge strand och Tullingesjön. Fastigheten är idag bebyggd med en huvudbyggnad, ett före detta vårdhem, med två tillhörande flygelbyggnader och garage. I norra delen av tomten finns också två friliggande enbostadshus. Figur 2-1. Lokalisering av undersökningsområdet, inringat med rött (VISS, 2017). 2.2 Tidigare verksamheter Det ska tidigare ha bedrivits handelsträdgård inom området. Uppgifter från Länsstyrelsens MIFO-databas visar att handelsträdgården varit en frilandsodling mellan ca 1945 och Några uppgifter om att det ska ha funnits växthus inom området har inte framkommit. På gamla flygfoton finns det flera områden som kan identifieras som potentiella Sidan 5 (9)

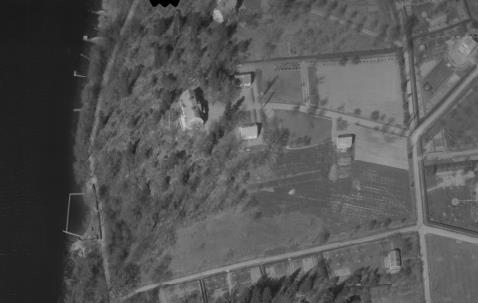

6 Grap nr Uppdragsnummer Version frilandsodlingsytor. I Figur 2-2 visas ett flygfoto från 1949 över det aktuella området. Utöver frilandsodlingarna syns även områden med träd och buskar som skulle kunna vara möjliga frukt- och bärodlingar. Figur 2-2. Flygfoto från 1949 som visar möjliga frilandsodlingar, streckade i bilden, (Källa: Lantmäteriet). Typiska föroreningar kopplade till handelsträdgårdar är organiska bekämpningsmedel och i vissa fall metaller. 2.3 Geologi Enligt SGU:s jordartskarta utgörs området främst av berg, glacial lera och morän, se Figur 2-3. Berg i dagen påträffas i den västra delen av området. Figur 2-3. Jordartkarta hämtad från SGU:s karttjänst (2017a). Det aktuella området är markerat med svart. Sidan 6 (9)

7 Grap nr Uppdragsnummer Version Genomförande 3.1 Provtagningsplan Inför den miljötekniska markundersökningen upprättades en provtagningsplan. Provtagningsplanen omfattade jordprovtagning i sju provtagningspunkter med skruvborr, ytliga samlingsprover från fyra delområden samt installation av två grundvattenrör. Läget på provtagningspunkterna valdes för att få en geografisk spridning av punkterna över området men riktades även specifikt mot områden där sannolikheten att påträffa matjord från tidigare handelsträdgårdsverksamhet bedömdes vara som störst. De fyra delområdena valdes ut med hjälp av historiska flygfoton för att avgränsa tidigare odlingsytor tillhörande den f.d. handelsträdgården. En ledningsanvisning via Ledningskollen utfördes för att lokalisera ledningar inom fastigheten och provtagningspunkterna anpassades efter befintliga ledningar. Grundvattenrör installerades i punkter som ansågs lämpliga med avseende på grundvattenströmningen inom området. 3.2 Inmätning Samtliga provtagningspunkter mättes in med RTK-GPS i koordinatsystem Sweref och höjdsystem RH Jordprovtagning Jordprovtagningen genomfördes den 6 november 2017 i sju provtagningspunkter med hjälp av borrbandvagn utrustad med skruvborr och inom de fyra delområdena där ytlig jord togs för hand (0-0,25m). Situationsplanen i sin helhet redovisas i Bilaga 1. Provtagning utfördes ned till naturlig jord eller tills stopp erhölls på grund av block, berg eller på grund av svårborrad mark. Maximalt borrdjup sattes till tre meters djup. Prover uttogs generellt halvmetersvis men anpassades efter jordartsbyten eller andra observationer av avvikande material. Proverna analyserades med ett PID-instrument för detektion av flyktiga organiska ämnen. Jordlagerföljd och okulära observationer dokumenterades i fältprotokoll som redovisas i Bilaga Laboratorieanalyser Ett urval av 10 jordprover skickades till laboratorium (ALS Scandinavia) för kemisk analys. Analysomfattning på inskickade jordprover var totalt 9 st. metallanalyser, 3 st. analyser av fraktionerade alifater och aromater inkl. BTEX (bensen, toluen, etylbensen och xylen), 10 st. analyser av PAH:er (polycykliska aromatiska kolväteföreningar) och 4 st. analyser av pesticider Riktvärden Resultaten från laboratorieanalyserna jämfördes med Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM) (Naturvårdsverket, 2009). Sidan 7 (9)

8 Grap nr Uppdragsnummer Version KM innebär att markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. Marken ska kunna användas för bostäder, skolor och liknande. MKM innebär att markkvaliteten begränsar val av markanvändning till exempelvis kontor, industrier och vägar. 3.4 Grundvattenprovtagning Sammanlagt tre grundvattenrör installerades i samband med undersökningen. Grundvattenprovtagning genomfördes i totalt 2 provtagningspunkter (17GS01 och 17GS13) då inget grundvatten påträffades i det tredje grundvattenröret (17GS02). Grundvattennivåer mättes med lod varefter grundvattenrören omsattes med cirka tre rörvolymer innan proverna togs ut. Information om installerade grundvattenrör och uppmätt djup till grundvattenyta redovisas i Tabell 1. Provtagning genomfördes med hjälp av peristaltisk pump och proverna togs ifrån laboratoriet anvisade kärl. Tabell 1.Information om installerade grundvattenrör, inget grundvatten påträffades i 17GS02 och markeras med (-) Provpunkt Brunnsdjup Filterlängd (m) Rörlängd Grundvattenyta (m.u.rök) (m.ö.my.) (m.u.my) 17GS01 4,04 1 1,04 1,01 17GS13 5,10 1 1,10 2,52 17GS02 6,05 2 1,05 - M.u.rök (meter under röröverkant); m.ö.my (meter över markytan); m.u.my (meter under markytan) Laboratorieanalyser Två grundvattenprover skickades till laboratorium (ALS Scandinavia) för kemisk analys. Analysomfattning var totalt 2 st. metallanalyser, 2 st. analyser av fraktionerade alifater och aromater inkl. BTEX och PAH samt 1 st. analys av pesticider Bedömningsgrunder Sveriges geologiska undersökning (SGU) har tagit fram bedömningsgrunder för grundvatten. Syftet med bedömningsgrunderna är att bedöma grundvattnets tillstånd. Bedömningsgrunderna baseras bland annat på bakgrundsvärden, Livsmedelsverkets gränsvärden för dricksvatten och Socialstyrelsens riktvärden för dricksvatten (SGU 2013). Riktvärden för petroleumämnen i grundvatten har tagits fram av Svenska Petroleum och Biodrivmedel Institutet (SPBI 2011). Riktvärdena är framtagna för fem olika exponeringsvägar för föroreningar i grundvattnet. De fem exponeringsvägarna är; dricksvatten, ångor i byggnader, bevattning samt miljörisker i ytvatten och våtmarker. Aktuella riktvärden inom det aktuella området bedöms vara exponering via ångor i byggnader samt miljörisker i ytvatten. Något grundvattenuttag sker inte inom det aktuella området varför exponering via intag av dricksvatten eller exponering via bevattning inte bedöms vara aktuella. Sidan 8 (9)

9 Grap nr Uppdragsnummer Version Resultat 4.1 Fältobservationer Utifrån fältobservationer fanns det i provpunkterna 17GS13 och 17GS01 matjord till cirka 0,5 meters djup vilket kan vara från den f.d. frilandsodlingen i punkterna. I övrigt bedömdes jordarter vara naturliga inom området. 4.2 Jordprovtagning Inga jordprover visade på halter som överstiger riktvärdet för känslig markanvändning (KM). En sammanställning av resultaten från utförda analyser redovisas i Bilaga 3. Analysrapporter med uppgift om analysmetod och mätosäkerhet redovisas i Bilaga Grundvatten Metallhalterna i de analyserade grundvattenproverna var mycket låga till låga utifrån SGU:s bedömningsgrunder. Inga petroleumkolväten i grundvattnet påvisades i halter över aktuella riktvärden. Halterna av samtliga analyserade pesticider låg under laboratoriets rapporteringsgräns. En sammanställning av analyserade metaller och petroleumkolväten redovisas i Bilaga 4. Analysrapporter med uppgift om analysmetod och mätosäkerhet redovisas i Bilaga 5. På grund av det stora antalet analyserade pesticider redovisas resultaten endast i analysrapporterna i Bilaga 5. 5 Slutsats och rekommendationer Utifrån erhållna resultat bedöms det inte finnas någon begränsning ur föroreningssynpunkt inför byggnation av bostäder inom det undersökta området. Några ytterligare undersökningar eller åtgärder bedöms inte vara nödvändiga. 6 Referenser Naturvårdsverket, 2009, Riktvärden för förorenad mark, Modellbeskrivning och vägledning, Naturvårdsverket, SNV rapport 5976 SGU, 2013, Bedömningsgrunder för grundvatten, Sveriges Geologiska Undersökning, SGUrapport 2013:01, SGU, 2017, Sveriges geologiska undersöknings kartgenerator för Jordarter. Tillgänglig: ( ) SPBI 2011: SPI Rekommendation, Efterbehandling av förorenade bensinstationer och dieselanläggningar, Svenska Petroleum och Biodrivmedel Institutet, 2011 VISS 2017: Vatteninformationssystem Sverige, Elektronisk, Tillgänglig: ( ) Sidan 9 (9)
