Översiktlig miljöteknisk markundersökning inom Kv. Späckhuggaren, Tumba

Transkript

1 Grap nr Uppdragsnummer Version Översiktlig miljöteknisk markundersökning inom Kv. Späckhuggaren, Tumba GRAP Geosigma AB

2 Grap nr Uppdragsnummer Version Uppdragsnummer Grap nr Datum Antal sidor Antal bilagor Uppdragsledare Beställares referens Beställares ref nr Helena Thulé Beställare Tumba hem AB Yehya Barsoume Rubrik Översiktlig miljöteknisk markundersökning inom Kv Späckhuggaren, Tumba Underrubrik Författad av Datum Josefine Johansson Granskad av Datum Helena Thulé GEOSIGMA AB geosigma@geosigma.se Bankgiro: PlusGiro: Org.nr: Uppsala Box 894, Uppsala S:t Persgatan 6, Uppsala Tel: Teknik & Innovation Seminariegatan Uppsala Tel: Göteborg St. Badhusg Göteborg Tel: Stockholm S:t Eriksgatan Stockholm Tel:

3 Grap nr Uppdragsnummer Version Sammanfattning Geosigma AB har på uppdrag av Tumba hem AB utfört en översiktlig miljöteknisk markundersökning inför nybyggnation av bostäder inom fastigheten Späckhuggaren 1 i Tumba, Botkyrka kommun. Undersökningsområdet utgörs idag främst av en huvudbyggnad med tillhörande garage. Ytorna omkring byggnaderna är asfalterade men mindre buskage och gröna ytor förekommer. Den östra delen av undersökningsområdet utgörs av ett skogsområde. Syftet med undersökningen var att utreda om det förekommer några betydande föroreningar i marken inom undersökningsområdet. Utifrån resultaten görs en bedömning om det finns något behov av ytterligare undersökningar eller åtgärder. Jordprovtagning har genomförts i 6 provtagningspunkter med hjälp av borrbandvagn utrustad med skruvborr. Samtliga jordprover har mätts med ett PID-instrument för detektion av flyktiga kolväten. Utifrån fältmätningar och fältobservationer har ett urval av 6 jordprover valts ut för kemisk analys på ackrediterat laboratorium. Analysomfattning på inskickade jordprover har varit totalt 6 st. metallanalyser, 4 st. analyser av fraktionerade alifater, aromater inkl. BTEX (bensen, toluen, etylbensen och xylen), 6 st. analyser av PAH:er (polycykliska aromatiska kolväteföreningar) och 3 st. analyser av TOC. Halter av aromatiska kolväten överstigande Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) och halter av PAH-M och -H överstigande de generella riktvärdena för mindre känslig markanvändning (MKM) har uppmätts i en provtagningspunkt. I övriga analyserade jordprover ligger halterna under de generella riktvärdena för KM. Ett grundvattenrör har installerats ned till 5 meter under markytan i en provtagningspunkt i samband med fältundersökningen men inget grundvatten har påträffats varför grundvattenprovtagning utgått. Inför en exploatering rekommenderas att kompletterande provtagningar utförs i anslutning till påträffad förorening i syfte att avgränsa föroreningen. Inom övriga delar av området bedöms inga ytterligare undersökningar vara nödvändiga. Skulle det vid framtida markarbeten påträffas misstankar om förorening rekommenderas att kompletterande provtagningar genomförs.

4 Grap nr Uppdragsnummer Version Short summary Geosigma AB has executed an environmental soil investigation for Tumba hem AB in Tumba, municipality of Botkyrka. There is a plan to build two apartment buildings on the property Späckhuggaren 1. The purpose of the survey was to establish a general geochemical baseline within the property to investigate whether the soil, if contaminated, could present a risk for human health and the environment based on the planned land use. Soil samples were collected in 6 sampling points within the area. The result shows that there are levels of aromatic hydrocarbons, PAH-M and PAH-H above relevant guidelines from the Swedish Environmental Protection Agency. A groundwater well was installed during the field work but no water was observed and could therefore not be sampled. Before exploiting the area, Geosigma recommends additional sampling adjacent to the contaminated soil to define its volume. No other additional surveys are considered to be necessary but if any suspicion occur during exploitation further sampling are recommended.

5 Grap nr Uppdragsnummer Version Innehåll Sammanfattning 3 Short summary 4 1 Uppdraget Inledning Syfte 6 2 Bakgrundsinformation Områdesbeskrivning Geologi Nuvarande och tidigare verksamheter 8 3 Genomförande Provtagningsplan Inmätning Jordprovtagning Laboratorieanalyser Grundvattenprovtagning 9 4 Riktvärden Jord 10 5 Resultat Fältobservationer Jord 10 6 Slutsats och rekommendationer 11 7 Referenser 11 Bilagor 1. Situationsplan 2. Fältprotokoll 3. Sammanställning analyser jord 4. Analysrapporter

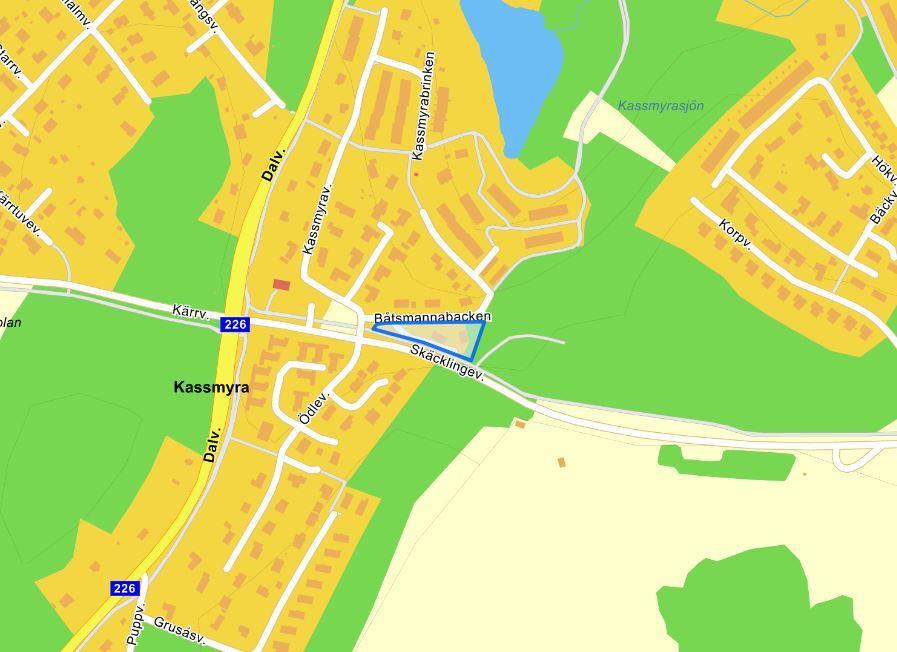

6 Grap nr Uppdragsnummer Version Uppdraget 1.1 Inledning Geosigma AB har på uppdrag av Tumba Hem AB utfört en översiktlig miljöteknisk markundersökning inför planerad nybyggnation av flerbostadshus inom fastigheten Späckhuggaren 1 i Tumba, Botkyrka kommun, se Figur 1. Figur 1 Översiktsbild hämtad från Eniro (2018), aktuellt område är markerat blått. 1.2 Syfte Syftet med undersökningen är att utreda om det förekommer några betydande föroreningar i mark och grundvatten inom området som omfattas av den planerade nybyggnationen. Utifrån resultaten görs en bedömning om det finns något behov av ytterligare undersökningar eller åtgärder. 2 Bakgrundsinformation 2.1 Områdesbeskrivning Undersökningsområdet ligger vid Båtsmannabacken 2 i Tumba, Botkyrka kommun. Fastigheten är kuperad och sluttar från söder ned mot norr med en nivåskillnad på ca 6 meter. En slänt avgränsar fastigheten i den norra delen. Det aktuella området utgörs främst

7 Grap nr Uppdragsnummer Version av asfalterad yta och en huvudbyggnad med tillhörande garage och buskage. I den östra delen av undersökningsområdet förekommer skogsmark. Enligt uppgifter hämtade från VISS (2018) ligger fastigheten inom ett vattenskyddsområde, se Figur 2. Figur 2 Översiktsbild hämtad från VISS (2018), där vattenskyddsområdet är markerat blått och undersökningsområdet med svart. 2.2 Geologi Enligt SGU:s jordartskarta (2018) utgörs jordarterna inom fastigheten främst av isälvssediment och inom den yttersta västra delen består jordarterna av glacial lera, se Figur 3. I samband med fältundersökningen bedömdes den översta metern bestå av grusigt fyllnadsmaterial i alla provpunkter utsatta på asfalterad yta. Under fyllnadsmaterialet påträffades sandigt isälvsmaterial i alla provtagningspunkter förutom i den västligaste punkten där torrskorpelera varvades med sand och silt.

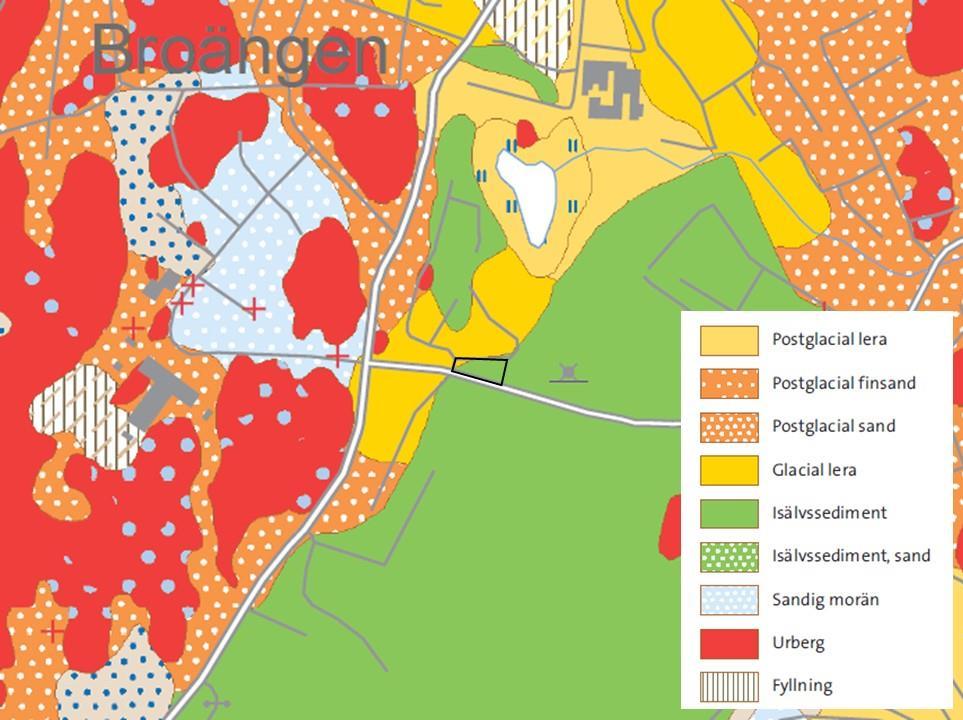

8 Grap nr Uppdragsnummer Version Figur 2. Jordartskarta hämtad från SGU:s karttjänst (2018). Det aktuella området är markerat med svart. 2.3 Nuvarande och tidigare verksamheter Idag används inte byggnaderna inom fastigheten till någon verksamhet. Enligt uppgifter från nuvarande fastighetsägare har det eventuellt funnits en lastbilsvåg i den södra delen av fastigheten intill befintlig huvudbyggnad. Uppgifter tyder även på att ett elektronikföretag har varit verksam inom fastigheten. Inget tydligt tecken på förekomst av lastbilsvåg noterades under fältundersökningen. 3 Genomförande 3.1 Provtagningsplan Inför den miljötekniska markundersökningen upprättades en provtagningsplan. Provtagningsplanen omfattade jordprovtagning i totalt sex provtagningspunkter och grundvattenprovtagning i en provtagningspunkt. Läget på provpunkterna för jordprovtagning valdes i första hand för att få en geografisk spridning av punkterna över området men placerades även i anslutning till den byggnad där verksamheter har bedrivits genom åren. Installation av grundvattenrör valdes efter uppskattad potentiell strömningsriktning vilken bedömdes vara nordlig utifrån topografi och kartor.

9 Grap nr Uppdragsnummer Version Inmätning Samtliga provtagningspunkter mättes in med RTK-GPS i koordinatsystem Sweref och höjdsystem RH Jordprovtagning Fältarbetet utfördes enligt aktuell branschstandard, vilket innebär att arbetet, i tillämplig omfattning, följde rekommendationerna från Svenska Geotekniska Föreningen (SGF) i publikation: Fälthandbok undersökning av förorenade områden (SGF 2:2013). Jordprovtagningen genomfördes den 6 mars 2018 i samband med en geoteknisk undersökning. Provtagning utfördes i 6 provtagningspunkter med hjälp av borrbandvagn utrustad med skruvborr. Läget på provtagningspunkterna redovisas i Bilaga 1. Provtagning utfördes ned till naturlig jord eller till att stopp erhölls på grund av block eller berg. Det maximala borrdjupet var 4 meter. Prover uttogs efter jordartsbyten eller halvmetersvis vid samma jordart. Proverna analyserades med en fotojonisationsdetektor (PID-instrument) för detektion av flyktiga organiska ämnen. Jordlagerföljd och okulära observationer dokumenterades i fältprotokoll som redovisas i Bilaga Laboratorieanalyser Ett urval av jordprover skickades till ackrediterat laboratorium (ALS Scandinavia) för kemisk analys. Analysomfattning på inskickade jordprover var totalt 6 st. metallanalyser, 4 st. analyser av fraktionerade alifater, aromater inkl. BTEX (bensen, toluen, etylbensen och xylen), 6 st. analyser av PAH:er (polycykliska aromatiska kolväteföreningar) och 3 st. analyser av TOC. 3.4 Grundvattenprovtagning Ett grundvattenrör installerades i samband med undersökningen. Ett försök till grundvattenprovtagning genomfördes men inget vatten påträffades. Information om installerat grundvattenrör redovisas i Tabell 1. Tabell 1 Information om installerat grundvattenrör Provpunkt Brunnsdjup Filterlängd (m) Rörlängd Grundvattenyta (m.u.rök) (m.ö.my.) (m.u.my) 18GS M.u.rök (meter under röröverkant); m.ö.my (meter över markytan); m.u.my (meter under markytan).

10 Grap nr Uppdragsnummer Version Riktvärden 4.1 Jord Resultaten från laboratorieanalyserna jämfördes med Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM) (Naturvårdsverket, 2009). KM innebär att markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. Marken ska kunna användas för bostäder, skolor och liknande. MKM innebär att markkvaliteten begränsar val av markanvändning till exempelvis kontor, industrier och vägar. Resultaten jämfördes även med Naturvårdsverkets haltnivåer för mindre än ringa risk (MRR) för avfall som återvinns för anläggningsändamål. Nivån avser avfall som kan användas utan anmälan till den kommunala nämnden om det inte finns andra föroreningar som påverkar risken och användningen inte sker inom ett område där det krävs särskild hänsyn (Naturvårdsverket, 2010). 5 Resultat 5.1 Fältobservationer Området dominerades av fyllnadsmaterial samt isälvsmaterial. Den översta metern utgjordes av en stor andel stenigt och grusigt material. I provpunkt 18GS05 tog det stopp på 2 meters djup varför nya försök gjordes intill för att försöka komma djupare men även där tog det stopp på 2 meters djup. Utifrån undersökningen var det svårt att avgöra vad stoppet berodde på. Möjliga orsaker är större block alternativt något slags fundament. Fältobservationer och resultat från fältmätningar redovisas i fältprotokoll i Bilaga Jord En sammanställning av resultaten från utförda analyser redovisas i Bilaga 3. Analysrapporter med uppgift om analysmetod och mätosäkerhet redovisas i Bilaga 4. I ett av de analyserade jordproverna (18GS02 0-0,6 m) uppmättes halter av aromater C10-C16 och C16-C35 över de generella riktvärdena för KM. I samma prov uppmättes halter av PAH med medelhög och hög molekylvikt (PAH-M och -H) i halter överstigande riktvärdena för MKM. I övriga analyserade jordprover påvisades inga föroreningar i halter över riktvärdena för KM eller MKM. I flertalet prover påvisades halter överstigande nivåhalterna för MRR.

11 Grap nr Uppdragsnummer Version Slutsats och rekommendationer Halter av aromatiska kolväten överstigande riktvärdena för KM och PAH-M och -H överstigande riktvärdena för MKM har uppmätts i en provtagningspunkt. I övriga prover ligger halterna under de generella riktvärdena för KM och några övriga indikationer på föroreningsförekomst har inte observerats i samband med fältarbetena. Något grundvatten har inte påvisats i det installerade grundvattenröret vilket innebär att grundvattennivån ligger djupare än 5 meter under markytan. Inför en eventuell exploatering rekommenderas att kompletterande provtagningar utförs i anslutning till påträffad förorening i syfte att avgränsa föroreningen. Inom övriga delar av området bedöms inga ytterligare undersökningar vara nödvändiga. Skulle det vid framtida markarbeten påträffas misstankar om förorening bör miljökontrollant kontaktas för en bedömning på plats. 7 Referenser Eniro.se - Upptäck närheten. [online] Eniro.se. Tillgänglig: [hämtad 15 Feb. 2018] Naturvårdsverket, 2009, Riktvärden för förorenad mark, Modellbeskrivning och vägledning, Naturvårdsverket, SNV rapport 5976 Naturvårdsverket, Återvinning av avfall i anläggningsarbeten. Handbok 2010:1, Utgåva 1, februari SGU, 2018, Sveriges geologiska undersöknings kartgenerator för Jordarter. Tillgänglig: ( ) VISS 2018: Vatteninformationssystem Sverige, Elektronisk, Tillgänglig: ( )

12 Bilaga 1 Översiktlig miljöteknisk markundersökning inom Kv. Späckhuggaren, Tumba Situationsplan

13

14 Bilaga 2 Översiktlig miljöteknisk markundersökning inom Kv. Späckhuggaren, Tumba Fältprotokoll

15 FÄLTPROTOKOLL - JORD Datum: Projekt: Proj.nr, MMU, Kv. Späckhuggaren Plats: Kund: Tumba Tumba Hem AB Förkortning jordarter enligt SGFBGS 2001:2 Jordlagerföljd Provtagning Provpunkt Djup Jordart Anmärkning Miljö djup PID Kommentar (m) (m) (ppm) 18GS grsa 0-0,5 2,7 Blandat prov översta metern då prov föll av skruv. 1-1,1 grsisaf 0,5-1 2,8 1,1-2 silet Skiktad 1-1,1 14,8 Laboratorieanalys <KM 2-2,5 safsilet Skiktad 1,1-2 1,3 2,5-3 lesaf Skiktad 2-2,2 1,2 Stopp pga naturligt 2,2-2,5 0,8 2,5-3 0,6 18GS02 0-0,6 F/st,gr,sa 0-0,6 5,6 Laboratorieanalys >MKM 0,6-2 lesisa Grå 0,6-1 2 Luktar surt. Prov togs i påse och burk. 2-3 sisasag Skiktad 1-1,5 1,6 Skikt av grovsand 3-4 sisa Skiktad 1,5-2 1,7 Stopp pga naturligt 2-2,5 2,4 Något vattenmättad sand 2,5-3 1,4 18GS F/grSa 0-0,5 11 Laboratorieanalys <KM 1-2 stgrsa 0,5-1 7,7 Stopp pga block 1-1,5 5,2 1,5-2 5 Tre skruvar inom 3 meter i östlig riktning, alla tog stopp på 2 m. 18GS06 0-0,8 F/gr,Sa 0-0,8 11 Laboratorieanalys <KM Stopp pga block 18GS08 0-2,5 F/grSa 0-0,5 6,4 Prov är blandade i den här provpunkten pga prov föll av skruv. Stopp pga block 0, ,5 6,2 Laboratorieanalys <KM 2-2,5 3,2 18GS stgrsa 0-0,5 4,3 Laboratorieanalys <KM Stopp pga block 0,5-1 4,7 1-1,5 2,4 1,5-2 2,3

16 Bilaga 3 Översiktlig miljöteknisk markundersökning inom Kv. Späckhuggaren, Tumba Sammanställning av analyser

17 Ämne (mg/kg TS) Provtagningspunkt 18GS01 18GS02 18GS05 18GS06 18GS08 18GS11 Djup (m) 1-1,1 0-0,6 0-0,5 0-0,8 1-1,5 0-0,5 TS (%) 90, ,9 95,4 97,2 91,1 KM 1 MKM 2 MRR 3 TOC (% av TS) 0,46-0, Arsenik (As) 1,49 2,11 2,38 2,02 2,56 4, Barium (Ba) 32,1 34,2 31,2 36,5 33, Kadmium (Cd) <0,1 0,101 <0,1 <0,1 <0,1 <0,1 0,8 12 0,2 Kobolt (Co) 6,73 5,73 6,22 6,5 6,96 9, Krom (Cr) 41 24,4 33,9 32,5 52, Koppar (Cu) 17, , ,3 40, Kvicksilver (Hg) <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 0,25 2,5 0,1 Nickel (Ni) 16,8 17,7 28,6 22,1 17,8 26, Bly (Pb) 9,4 11,8 9,22 10,5 11,2 13, Vanadin (V) 29,8 27,8 30,8 31,6 37, Zink (Zn) 38,5 49,2 34,7 45,7 46,9 55, PAH, summa L <0,15 2,3 <0,15 <0,15 <0,15 <0, ,6 PAH, summa M <0,25 43 <0,25 <0,25 <0,25 <0,25 3, PAH, summa H <0,25 33 <0,3 <0,3 <0,3 <0, ,5 alifater >C5-C8 - <10 <10 <10 < alifater >C8-C10 - <10 <10 <10 < alifater >C10-C12 - <20 <20 <20 < alifater >C12-C16 - <20 <20 <20 < alifater >C5-C16 - <30 <30 <30 < alifater >C16-C aromater >C8-C10 - <1 <1 <1 < aromater >C10-C16-9,2 <1 <1 < aromater >C16-C35-14 <1 <1 < bensen - <0,01 <0,01 <0,01 <0,01-0,012 0,04 -- toluen - <0,05 <0,05 <0,05 <0, etylbensen - <0,05 <0,05 <0,05 <0, xylener, summa - <0,05 <0,05 <0,05 <0, = Parameter ej analyserad. -- = Saknas riktvärde. 1,2 = Naturvårdsverkets generella riktvärden för förorenad mark, med avseende på känslig (KM) och mindre känslig markanvändning (MKM) (Naturvårdsverket, 2009). 3 = Naturvårdsverkets nivåer för mindre än ringa risk (MRR) för avfall som återvinns för anläggningsändamål (Naturvårdsverket, 2010).

18 Bilaga 4 Översiktlig miljöteknisk markundersökning inom Kv. Späckhuggaren, Tumba Analysrapporter

19 Rapport Sida 1 (12) T KPRKJ7863N Ankomstdatum Geosigma AB Utfärdad Josefine Johansson Projekt Bestnr Sankt Eriksgatan Stockholm Sweden Analys av fast prov Er beteckning 18GS01 1-1,1 Provtagare Josefine Johansson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd <0.1 mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C 91.4 % 2 O ANFO naftalen <0.1 mg/kg TS 3 J MASU acenaftylen <0.1 mg/kg TS 3 J MASU acenaften <0.1 mg/kg TS 3 J MASU fluoren <0.1 mg/kg TS 3 J MASU fenantren <0.1 mg/kg TS 3 J MASU antracen <0.1 mg/kg TS 3 J MASU fluoranten <0.1 mg/kg TS 3 J MASU pyren <0.1 mg/kg TS 3 J MASU bens(a)antracen <0.05 mg/kg TS 3 J MASU krysen <0.05 mg/kg TS 3 J MASU bens(b)fluoranten <0.05 mg/kg TS 3 J MASU bens(k)fluoranten <0.05 mg/kg TS 3 J MASU bens(a)pyren <0.05 mg/kg TS 3 J MASU dibens(ah)antracen <0.05 mg/kg TS 3 J MASU benso(ghi)perylen <0.1 mg/kg TS 3 J MASU indeno(123cd)pyren <0.05 mg/kg TS 3 J MASU PAH, summa 16 <1.3 mg/kg TS 3 D MASU PAH, summa cancerogena* <0.2 mg/kg TS 3 N MASU PAH, summa övriga* <0.5 mg/kg TS 3 N MASU PAH, summa L* <0.15 mg/kg TS 3 N MASU PAH, summa M* <0.25 mg/kg TS 3 N MASU PAH, summa H* <0.25 mg/kg TS 3 N MASU glödrest av TS 99.2 % 4 O ANFO glödförlust av TS 0.80 % 5 1 ANFO TOC* 0.46 % av TS 6 1 ANFO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

20 Rapport Sida 2 (12) T KPRKJ7863N Er beteckning 18GS02 0-0,6 Provtagare Josefine Johansson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C 91.0 % 2 O ANFO alifater >C5-C8 <10 mg/kg TS 7 J MASU alifater >C8-C10 <10 mg/kg TS 7 J MISW alifater >C10-C12 <20 mg/kg TS 7 J MISW alifater >C12-C16 <20 mg/kg TS 7 J MISW alifater >C5-C16* <30 mg/kg TS 7 N MISW alifater >C16-C35 24 mg/kg TS 7 J MISW aromater >C8-C10 <1 mg/kg TS 7 J MISW aromater >C10-C mg/kg TS 7 J MISW metylpyrener/metylfluorantener* 9.2 mg/kg TS 7 N MISW metylkrysener/metylbens(a)antracener* 5.0 mg/kg TS 7 N MISW aromater >C16-C35 14 mg/kg TS 7 J MISW bensen <0.01 mg/kg TS 7 J MASU toluen <0.05 mg/kg TS 7 J MASU etylbensen <0.05 mg/kg TS 7 J MASU m,p-xylen <0.05 mg/kg TS 7 J MASU o-xylen <0.05 mg/kg TS 7 J MASU xylener, summa* <0.05 mg/kg TS 7 N MASU TEX, summa* <0.1 mg/kg TS 7 N MASU naftalen mg/kg TS 7 J MISW acenaftylen mg/kg TS 7 J MISW acenaften mg/kg TS 7 J MISW fluoren mg/kg TS 7 J MISW fenantren mg/kg TS 7 J MISW antracen mg/kg TS 7 J MISW fluoranten mg/kg TS 7 J MISW pyren mg/kg TS 7 J MISW bens(a)antracen mg/kg TS 7 J MISW krysen mg/kg TS 7 J MISW bens(b)fluoranten mg/kg TS 7 J MISW bens(k)fluoranten mg/kg TS 7 J MISW bens(a)pyren mg/kg TS 7 J MISW dibens(ah)antracen mg/kg TS 7 J MISW benso(ghi)perylen mg/kg TS 7 J MISW indeno(123cd)pyren mg/kg TS 7 J MISW PAH, summa mg/kg TS 7 D MISW PAH, summa cancerogena* 30 mg/kg TS 7 N MISW PAH, summa övriga* 48 mg/kg TS 7 N MISW PAH, summa L* 2.3 mg/kg TS 7 N MISW ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

21 Rapport Sida 3 (12) T KPRKJ7863N Er beteckning 18GS02 0-0,6 Provtagare Josefine Johansson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa M* 43 mg/kg TS 7 N MISW PAH, summa H* 33 mg/kg TS 7 N MISW ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

22 Rapport Sida 4 (12) T KPRKJ7863N Er beteckning 18GS05 0-0,5 Provtagare Josefine Johansson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd <0.1 mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C 96.0 % 2 O ANFO alifater >C5-C8 <10 mg/kg TS 7 J MASU alifater >C8-C10 <10 mg/kg TS 7 J MISW alifater >C10-C12 <20 mg/kg TS 7 J MISW alifater >C12-C16 <20 mg/kg TS 7 J MISW alifater >C5-C16* <30 mg/kg TS 7 N MISW alifater >C16-C35 63 mg/kg TS 7 J MISW aromater >C8-C10 <1 mg/kg TS 7 J MISW aromater >C10-C16 <1 mg/kg TS 7 J MISW metylpyrener/metylfluorantener* <1 mg/kg TS 7 N MISW metylkrysener/metylbens(a)antracener* <1 mg/kg TS 7 N MISW aromater >C16-C35 <1 mg/kg TS 7 J MISW bensen <0.01 mg/kg TS 7 J MASU toluen <0.05 mg/kg TS 7 J MASU etylbensen <0.05 mg/kg TS 7 J MASU m,p-xylen <0.05 mg/kg TS 7 J MASU o-xylen <0.05 mg/kg TS 7 J MASU xylener, summa* <0.05 mg/kg TS 7 N MASU TEX, summa* <0.1 mg/kg TS 7 N MASU naftalen <0.1 mg/kg TS 7 J MISW acenaftylen <0.1 mg/kg TS 7 J MISW acenaften <0.1 mg/kg TS 7 J MISW fluoren <0.1 mg/kg TS 7 J MISW fenantren <0.1 mg/kg TS 7 J MISW antracen <0.1 mg/kg TS 7 J MISW fluoranten <0.1 mg/kg TS 7 J MISW pyren <0.1 mg/kg TS 7 J MISW bens(a)antracen <0.08 mg/kg TS 7 J MISW krysen <0.08 mg/kg TS 7 J MISW bens(b)fluoranten <0.08 mg/kg TS 7 J MISW bens(k)fluoranten <0.08 mg/kg TS 7 J MISW bens(a)pyren <0.08 mg/kg TS 7 J MISW dibens(ah)antracen <0.08 mg/kg TS 7 J MISW benso(ghi)perylen <0.1 mg/kg TS 7 J MISW indeno(123cd)pyren <0.08 mg/kg TS 7 J MISW PAH, summa 16 <1.5 mg/kg TS 7 D MISW PAH, summa cancerogena* <0.3 mg/kg TS 7 N MISW PAH, summa övriga* <0.5 mg/kg TS 7 N MISW PAH, summa L* <0.15 mg/kg TS 7 N MISW PAH, summa M* <0.25 mg/kg TS 7 N MISW ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

23 Rapport Sida 5 (12) T KPRKJ7863N Er beteckning 18GS05 0-0,5 Provtagare Josefine Johansson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa H* <0.3 mg/kg TS 7 N MISW glödrest av TS 98.7 % 4 O ANFO glödförlust av TS 1.3 % 5 O ANFO TOC* 0.75 % av TS 6 1 ANFO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

24 Rapport Sida 6 (12) T KPRKJ7863N Er beteckning 18GS06 0-0,8 Provtagare Josefine Johansson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd <0.1 mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C 95.7 % 2 O ANFO alifater >C5-C8 <10 mg/kg TS 7 J MASU alifater >C8-C10 <10 mg/kg TS 7 J MISW alifater >C10-C12 <20 mg/kg TS 7 J MISW alifater >C12-C16 <20 mg/kg TS 7 J MISW alifater >C5-C16* <30 mg/kg TS 7 N MASU alifater >C16-C35 39 mg/kg TS 7 J MISW aromater >C8-C10 <1 mg/kg TS 7 J MISW aromater >C10-C16 <1 mg/kg TS 7 J MISW metylpyrener/metylfluorantener* <1 mg/kg TS 7 N MISW metylkrysener/metylbens(a)antracener* <1 mg/kg TS 7 N MISW aromater >C16-C35 <1 mg/kg TS 7 J MISW bensen <0.01 mg/kg TS 7 J MASU toluen <0.05 mg/kg TS 7 J MASU etylbensen <0.05 mg/kg TS 7 J MASU m,p-xylen <0.05 mg/kg TS 7 J MASU o-xylen <0.05 mg/kg TS 7 J MASU xylener, summa* <0.05 mg/kg TS 7 N MASU TEX, summa* <0.1 mg/kg TS 7 N MASU naftalen <0.1 mg/kg TS 7 J MISW acenaftylen <0.1 mg/kg TS 7 J MISW acenaften <0.1 mg/kg TS 7 J MISW fluoren <0.1 mg/kg TS 7 J MISW fenantren <0.1 mg/kg TS 7 J MISW antracen <0.1 mg/kg TS 7 J MISW fluoranten <0.1 mg/kg TS 7 J MISW pyren <0.1 mg/kg TS 7 J MISW bens(a)antracen <0.08 mg/kg TS 7 J MISW krysen <0.08 mg/kg TS 7 J MISW bens(b)fluoranten <0.08 mg/kg TS 7 J MISW bens(k)fluoranten <0.08 mg/kg TS 7 J MISW bens(a)pyren <0.08 mg/kg TS 7 J MISW dibens(ah)antracen <0.08 mg/kg TS 7 J MISW benso(ghi)perylen <0.1 mg/kg TS 7 J MISW indeno(123cd)pyren <0.08 mg/kg TS 7 J MISW PAH, summa 16 <1.5 mg/kg TS 7 D MISW PAH, summa cancerogena* <0.3 mg/kg TS 7 N MISW PAH, summa övriga* <0.5 mg/kg TS 7 N MISW PAH, summa L* <0.15 mg/kg TS 7 N MISW PAH, summa M* <0.25 mg/kg TS 7 N MISW ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

25 Rapport Sida 7 (12) T KPRKJ7863N Er beteckning 18GS06 0-0,8 Provtagare Josefine Johansson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa H* <0.3 mg/kg TS 7 N MISW ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

26 Rapport Sida 8 (12) T KPRKJ7863N Er beteckning 18GS08 1-1,5 Provtagare Josefine Johansson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd <0.1 mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C 97.7 % 2 O ANFO alifater >C5-C8 <10 mg/kg TS 7 J MASU alifater >C8-C10 <10 mg/kg TS 7 J MISW alifater >C10-C12 <20 mg/kg TS 7 J MISW alifater >C12-C16 <20 mg/kg TS 7 J MISW alifater >C5-C16* <30 mg/kg TS 7 N MISW alifater >C16-C35 31 mg/kg TS 7 J MISW aromater >C8-C10 <1 mg/kg TS 7 J MISW aromater >C10-C16 <1 mg/kg TS 7 J MISW metylpyrener/metylfluorantener* <1 mg/kg TS 7 N MISW metylkrysener/metylbens(a)antracener* <1 mg/kg TS 7 N MISW aromater >C16-C35 <1 mg/kg TS 7 J MISW bensen <0.01 mg/kg TS 7 J MASU toluen <0.05 mg/kg TS 7 J MASU etylbensen <0.05 mg/kg TS 7 J MASU m,p-xylen <0.05 mg/kg TS 7 J MASU o-xylen <0.05 mg/kg TS 7 J MASU xylener, summa* <0.05 mg/kg TS 7 N MASU TEX, summa* <0.1 mg/kg TS 7 N MASU naftalen <0.1 mg/kg TS 7 J MISW acenaftylen <0.1 mg/kg TS 7 J MISW acenaften <0.1 mg/kg TS 7 J MISW fluoren <0.1 mg/kg TS 7 J MISW fenantren <0.1 mg/kg TS 7 J MISW antracen <0.1 mg/kg TS 7 J MISW fluoranten <0.1 mg/kg TS 7 J MISW pyren <0.1 mg/kg TS 7 J MISW bens(a)antracen <0.08 mg/kg TS 7 J MISW krysen <0.08 mg/kg TS 7 J MISW bens(b)fluoranten <0.08 mg/kg TS 7 J MISW bens(k)fluoranten <0.08 mg/kg TS 7 J MISW bens(a)pyren <0.08 mg/kg TS 7 J MISW dibens(ah)antracen <0.08 mg/kg TS 7 J MISW benso(ghi)perylen <0.1 mg/kg TS 7 J MISW indeno(123cd)pyren <0.08 mg/kg TS 7 J MISW PAH, summa 16 <1.5 mg/kg TS 7 D MISW PAH, summa cancerogena* <0.3 mg/kg TS 7 N MISW PAH, summa övriga* <0.5 mg/kg TS 7 N MISW PAH, summa L* <0.15 mg/kg TS 7 N MISW PAH, summa M* <0.25 mg/kg TS 7 N MISW ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

27 Rapport Sida 9 (12) T KPRKJ7863N Er beteckning 18GS08 1-1,5 Provtagare Josefine Johansson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa H* <0.3 mg/kg TS 7 N MISW Er beteckning 18GS11 0-0,5 Provtagare Josefine Johansson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd <0.1 mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C 91.6 % 2 O ANFO naftalen <0.1 mg/kg TS 3 J MASU acenaftylen <0.1 mg/kg TS 3 J MASU acenaften <0.1 mg/kg TS 3 J MASU fluoren <0.1 mg/kg TS 3 J MASU fenantren <0.1 mg/kg TS 3 J MASU antracen <0.1 mg/kg TS 3 J MASU fluoranten <0.1 mg/kg TS 3 J MASU pyren <0.1 mg/kg TS 3 J MASU bens(a)antracen <0.05 mg/kg TS 3 J MASU krysen <0.05 mg/kg TS 3 J MASU bens(b)fluoranten <0.05 mg/kg TS 3 J MASU bens(k)fluoranten <0.05 mg/kg TS 3 J MASU bens(a)pyren <0.05 mg/kg TS 3 J MASU dibens(ah)antracen <0.05 mg/kg TS 3 J MASU benso(ghi)perylen <0.1 mg/kg TS 3 J MASU indeno(123cd)pyren <0.05 mg/kg TS 3 J MASU PAH, summa 16 <1.3 mg/kg TS 3 D MASU PAH, summa cancerogena* <0.2 mg/kg TS 3 N MASU PAH, summa övriga* <0.5 mg/kg TS 3 N MASU PAH, summa L* <0.15 mg/kg TS 3 N MASU PAH, summa M* <0.25 mg/kg TS 3 N MASU PAH, summa H* <0.25 mg/kg TS 3 N MASU glödrest av TS 98.2 % 4 O ANFO glödförlust av TS 1.8 % 5 O ANFO TOC* 1.0 % av TS 6 O ANFO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

28 Rapport Sida 10 (12) T KPRKJ7863N * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-1 Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Mätning utförs med GCMS enligt metod baserad på SS EN ISO 18287:2008 utg. 1 mod. och intern instruktion TKI38. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 Enskilda PAH: ±27-37% Rev Bestämning av glödgningsrest enligt SS /1 Torkat prov glödgas i ugn vid 550 C. Mätosäkerhet (k=2): ±6% Rev Bestämning av glödgningsförlust enligt SS utg.1 Torkat prov glödgas i ugn vid 550 C. Mätosäkerhet (k=2): ±6% Rev TOC beräknas utifrån glödförlust baserad på Van Bemmel faktorn. Glödgningsförlustbestämningen är ackrediterad. Rev Paket OJ-21A Bestämning av alifatfraktioner och aromatfraktioner Bestämning av bensen, toluen, etylbensen och xylen (BTEX). Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

29 Rapport Sida 11 (12) T KPRKJ7863N Metod Mätning utförs med GCMS enligt interna instruktioner TKI45a och TKI42a som är baserade på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen. Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Alifatfraktioner: ±29-44% Aromatfraktioner: ±27-28% Enskilda PAH: ±24-27% Bensen ±31% vid 0,1 mg/kg Toluen ±23% vid 0,1 mg/kg Etylbensen ±24% vid 0,1 mg/kg m+p-xylen ±25% vid 0,1 mg/kg o-xylen ±25% vid 0,1 mg/kg Summorna för metylpyrener/metylfluorantener, metylkrysener/metylbens(a)antracener och alifatfraktionen >C5-C16 är inte ackrediterade. Rev ANFO MASU MISW VITA Godkännare Anna Forsgren Mats Sundelin Miryam Swartling Viktoria Takacs D H J N O V Utf 1 För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätningen utförd med ICP-SFMS För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

30 Rapport Sida 12 (12) T KPRKJ7863N Utf 1 SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
