1 Grap Miljöteknisk markundersökning inom del av fastigheten Lojo 1 i Rudboda, Lidingö Geosigma AB November 2016

2 Grapnummer Uppdragsnummer Version SYSTEM FÖR KVALITETSLEDNING Uppdragsledare: Elin Andersson Uppdragsnr: Grap nr: Version: 1.1 Antal Sidor: 16 Bilagor: 3 Beställare: Peab Bostad AB Beställares referens: Ulrika Almqvist Beställares referensnr: - Titel och eventuell undertitel: Miljöteknisk markundersökning inom del av fastigheten Lojo 1 i Rudboda, Lidingö Författad av: Elin Andersson, Daniel Karlsson Granskad av: Maria Torefeldt Datum: Datum: GEOSIGMA AB geosigma@geosigma.se Bankgiro: PlusGiro: Org.nr: Uppsala Postadress Box 894, Uppsala Besöksadress S:t Persgatan 6, Uppsala Tel: Teknik & Innovation Seminariegatan Uppsala Tel: Göteborg Stora Badhusgatan Göteborg Tel: Stockholm Sankt Eriksgatan Stockholm Tel: Sida 2 (16)

3 Grapnummer Uppdragsnummer Version Innehåll Inledning... 4 Bakgrund... 5 Genomförande... 6 Allmänt... 6 Miljöteknisk undersökning... 6 Kemiska laboratorieanalyser... 7 Förenklad riskbedömning... 7 Resultat... 8 Provtagning i provgropar Observationer i fält Föroreningar i jord... 8 Ytlig samlingsprovtagning Observationer i fält Föroreningar i jord...10 Bedömning av föroreningssituationen...13 Förslag till åtgärder...15 Referenser...16 Bilaga 1 Provpunktskarta Bilaga 2 Fältanteckningar Bilaga 3 Kemiska analysrapporter Sida 3 (16)

4 Grapnummer Uppdragsnummer Version Inledning Geosigma AB har på uppdrag av Peab Bostad AB genomfört en miljöteknisk markundersökning inom en del av fastigheten Lojo 1 i stadsdelen Rudboda på Lidingö. Undersökningsområdet är beläget längs östra sidan av Lojovägen (figur 1-1) och utgörs i dagsläget av skogsmark och öppna gräsytor. Figur 1-1. Översiktsbild där undersökningsområdets ungefärliga läge markerats med svart, streckad linje Undersökningsområdet planeras att exploateras för bostadsändamål. Vid tidigare undersökningar av jord har förhöjda föroreningshalter påträffats i en provpunkt inom det aktuella området, samt i angränsande markområde i sydväst. I syftet att vidare utreda föroreningsförekomsten inom området inför den planerade exploateringen har Geosigma genomfört en fördjupad miljöteknisk markundersökning. Undersökningen har innefattat provtagning och kemisk analys av jord, riskbedömning och förslag till åtgärder. Sida 4 (16)

5 Grapnummer Uppdragsnummer Version Bakgrund Undersökningsområdet utgörs främst av två skogsområden. Mellan de två skogspartierna och närmast Lojovägen består marken av öppna gräsytor som är utfyllda med fyllnadsmassor. Den planerade markanvändningen i form av bostäder motsvarar mark med känslig markanvändning (KM) enligt Naturvårdsverkets definition (Naturvårdsverket, 2009). Föroreningssituationen i jord inom det aktuella området har tidigare översiktligt undersökts av Bjerking med hjälp av borrbandvagn och skruvprovtagare i samband med en geoteknisk undersökning (Bjerking, 2014a; Bjerking 2014b). I en av fem provpunkter påträffades halter av bly och zink som överskrider Naturvårdsverkets generella riktvärden för känslig markanvändning (KM), samt PAH:er som överskrider de generella riktvärdena för mindre känslig markanvändning (MKM). Provpunkten M40 (se figur 3-1 nedan), där förhöjda föroreningshalter påträffats, är belägen i den nordöstra delen av det aktuella exploateringsområdet. I sydväst angränsar undersökningsområdet till ett område som benämns Område B, där Geosigma tidigare genomfört en fördjupad miljöteknisk undersökning. I Område B påträffades förorening av metaller och PAH:er i ytlig jord. Bly påträffades i särskilt höga halter, överskridande haltgränserna för farligt avfall (FA). De påträffade föroreningarna har sannolikt orsakats av tidigare skjutbaneverksamhet. Föroreningar som vanligen associeras med verksamhet i form av skjutbanor utgörs främst av metaller, framför allt bly. Där lerduveskytte pågått påträffas ofta även PAH:er (polycykliska aromatiska kolväteföreningar). Sida 5 (16)

6 Grapnummer Uppdragsnummer Version Genomförande Allmänt Den miljötekniska undersökningen har innefattat jordkartering samt provtagning och kemisk analys av prover på laboratorium. Baserat på resultaten har en förenklad riskbedömning gjorts genom en jämförelse mellan de uppmätta föroreningshalterna och Naturvårdsverkets generella riktvärden för förorenad mark och Avfall Sveriges haltgränser för klassificering som farligt avfall (FA) (Avfall Sverige, 2007). Utifrån riskbedömningen har en bedömning av åtgärdsbehovet gjorts. Miljöteknisk undersökning Fältarbetet genomfördes och innefattade jordprovtagning i provgropar, samt samlingsprovtagning av ytlig jord med handhållen utrustning. Provgroparna syftade till att undersöka eventuell föroreningsförekomst i djupare jordlager, som exempelvis kan ha orsakats av tillförsel av förorenade fyllnadsmassor. De ytliga samlingsproverna syftade främst till att undersöka och avgränsa utbredningen av föroreningar som sannolikt orsakats av den tidigare skjutbaneverksamheten. Lägena för provgroparna och rutsystemet för den ytliga samlingsprovtagningen redovisas i figur 3-1. I figuren anges även lägena för borrpunkterna från tidigare undersökning. Av tidigare provpunkter är det M40 som påvisat förhöjda föroreningshalter. Provpunktskartan finns även i bilaga 1. Figur 3-1. Provpunktskarta med rutsystemet för den ytliga samlingsprovtagningen, provgroparnas lägen samt tidigare undersökta borrpunkter. I bakgrunden syns planerade hus- och markkonturer enligt den senaste situationsplanen Sida 6 (16)

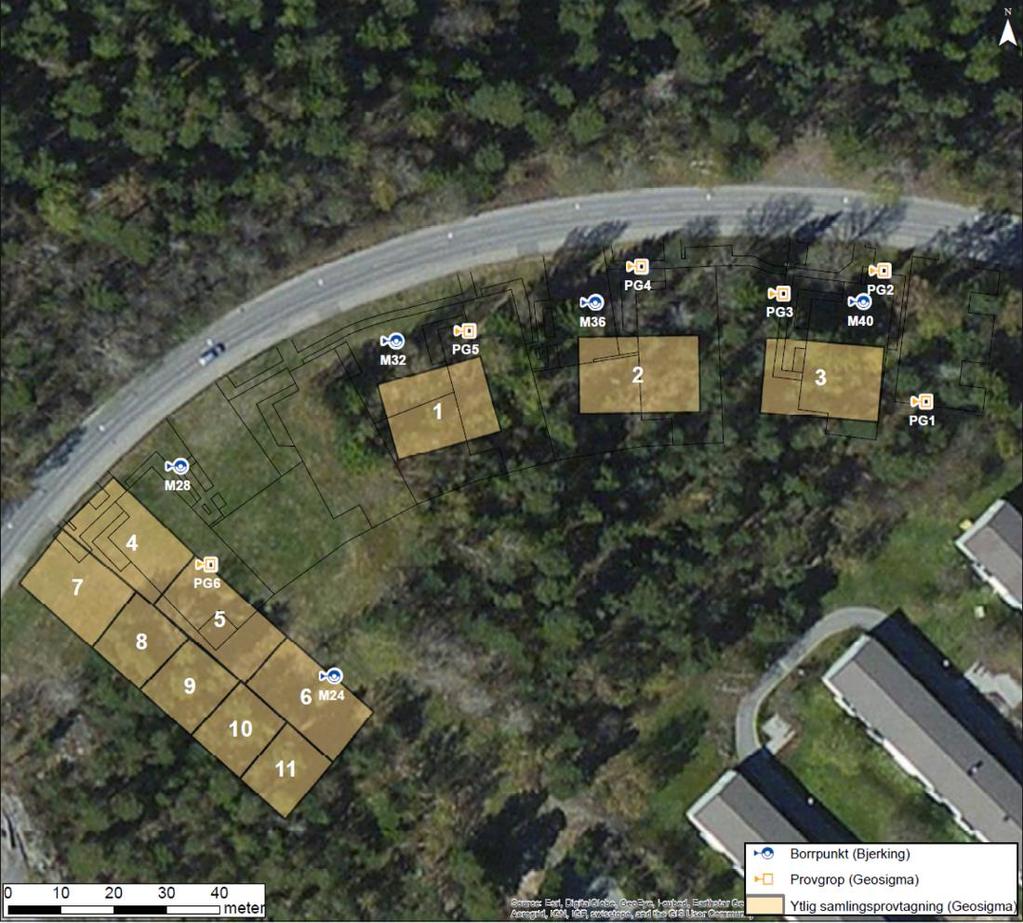

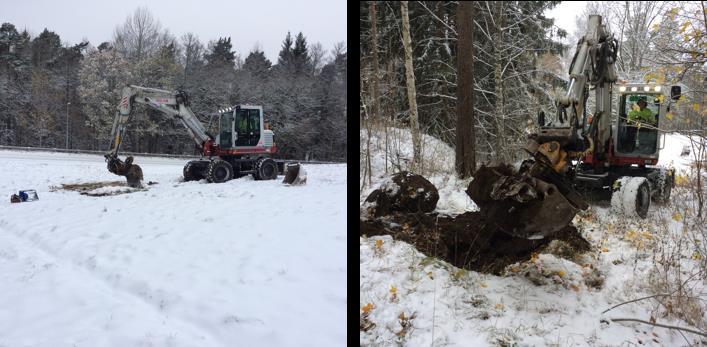

7 Grapnummer Uppdragsnummer Version Provgroparna (sex stycken, PG1-PG6 i figur 3-1) grävdes med hjälp av grävmaskin tills stopp mot block eller berg, eller till bedömd naturlig jord under fyllnadsmassor. PG1 är belägen i en glänta i skogsområdet medan övriga provgropar grävdes i de utfyllda gräsytorna. Prover togs generellt som samlingsprover för varje halvmeter, men provindelningen anpassades för att överensstämma med jordartsgränser och andra observationer av avvikande material. Jordarter och övriga fältobservationer dokumenterades i fältprotokoll. Proverna analyserades i fält med ett PID-instrument för detektion av flyktiga organiska ämnen. Efter provtagningen lades provgroparna igen och massorna packades med grävmaskinen. Materialet lades tillbaka i samma ordning som det togs upp och vegetationsskikt lades tillbaka. Koordinaterna för samtliga provgropar mättes in med RTK-GPS. Den ytliga samlingsprovtagningen genomfördes dels i skogsområdet i öster, dels i den sydvästra delen av undersökningsområdet som angränsar till Område B. Samtliga ytliga samlingsprover togs med hjälp av spade ned till maximalt 0,3 meters djup. Jordarter och övriga fältobservationer dokumenterades i fältprotokoll. I öster togs prover inom tre delområden (rutorna 1-3 i figur 3-1). Samlingsprover blandades av fem stickprov från respektive delområde. I sydväst delades provtagningsområdet in i ett rutsystem med åtta rutor om m 2 vardera (rutorna 4-11 i figur 3-1). I detta område togs cirka 20 jämnt fördelade stickprov inom varje ruta, som därefter blandades till ett samlingsprov för respektive provtagningsruta. Rutorna 4-7 är belägna på gräsytan medan rutorna 8-11 är i skogsområdet. Kemiska laboratorieanalyser Ett urval av prover skickades till ALS Scandinavias laboratorium för kemisk analys enligt tabell 3-1. Totalt organiskt kol (TOC) har analyserats eftersom deponier ofta behöver denna information vid mottagning av förorenade massor. Tabell 3-1. Analysomfattning Analys Metaller (As, Pb, Cd, Co, Cu, Cr, Ni, V, Zn och Hg) PAH:er (16 st. ämnen enligt Naturvårdsverkets rekommendationer) Provgropar Ytlig samlingsprovtagning Summa TOC (Totalt organiskt kol) Förenklad riskbedömning En förenklad riskbedömning innebär att uppmätta föroreningshalter vid undersökningen jämförs med de generella riktvärden som tagits fram av Naturvårdsverket för känslig respektive mindre känslig markanvändning. Vid behov används även Avfall Sveriges rekommenderade haltgränser för farligt avfall (FA) som bedömningsgrund, framförallt vid bedömning av masshantering vid sanering. I dagsläget är området relativt otillgängligt för människor och har inget särskilt användningsområde. Vid en eventuell framtida exploatering för bostadsändamål ändras markanvändningen till en potentiell exponeringssituation som motsvaras av känslig markanvändning (KM), där högre krav med avseende på föroreningshalter ställs på marken. Sida 7 (16)

8 Grapnummer Uppdragsnummer Version Resultat Provtagning i provgropar Observationer i fält Jorden under gräsytan består huvudsakligen av sandiga fyllnadsmassor. I större delen av undersökningsområdet bedöms fyllnadsmassorna bestå av naturlig jord. I PG3 påträffades betongrester, tegel och ett järnrör. Delar av området är relativt blockigt och större stenar förekommer ställvis i marken. Grävstopp på grund av block eller berg påträffades på som minst 0,9 meters djup. Mätningar i fält med PID-instrument för att upptäcka flyktiga kolväteföroreningar gav inga indikationer på förekomst av petroleumförorening eller andra flyktiga organiska ämnen. Fältprotokoll som i detalj beskriver iakttagelser och jordarter, samt inmätta koordinater för provgroparna, redovisas i bilaga 2. Fotografier av provgropsgrävningen finns i figur 4-1. Figur 4-1. Provgropsgrävning i PG6 (vänstra bilden) respektive PG1 (högra bilden) Föroreningar i jord Uppmätta halter av metaller i analyserade prover från de sex provgroparna redovisas i tabell 4-1 där de jämförs med Naturvårdsverkets riktvärden för KM och MKM. Sida 8 (16)

9 Grapnummer Uppdragsnummer Version Tabell 4-1. Uppmätta halter av metaller jämförda med Naturvårdsverkets riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM) (mg/kg TS) Provpunkt: PG1 PG2 PG3 PG3 PG3 PG4 PG5 PG6 KM MKM Djup (m): 0-0,8 0,6-1,2 0,5-1,1 1,1-1,4 1,4-2,0 0-0,9 0,8-1,8 0,5-1,1 Jordart: fsa fsa F:stgrSa F:stgrSa F:stgrSa F:stSa F:Sa F:stgrSa Anmärkning: - - Betong, tegel, järnrör Mörkare jord Arsenik (As) 2,7 1,0 3,3 0,8 2,0 0,8 0,8 1, Barium (Ba) Kadmium (Cd) <0,1 <0,1 0,51 0,28 0,23 <0,1 <0,1 <0,1 0,8 12 Kobolt (Co) 3,6 1,8 5,6 3,8 5,9 2,4 2,3 4, Krom (Cr) Koppar (Cu) Kvicksilver (Hg) <0,2 <0,2 0,26 <0,2 0,19 <0,2 <0,2 <0,2 0,25 2,5 Nickel (Ni) 7,5 3, ,4 4,1 7, Bly (Pb) 16,7 5, ,2 49,5 5,8 8,1 15, Vanadin (V) Zink (Zn) Sammanfattningsvis visar resultaten av de kemiska analyserna av metaller följande: De uppmätta halterna av zink överskrider riktvärdet för MKM i PG3 (0,5-1,1 m). I detta prov förekommer även kvicksilver och bly i halter som överskrider riktvärdena för KM I övriga prover från provgropar underskrider metallhalterna riktvärdena för KM Uppmätta halter av PAH:er i analyserade prover från provgroparna redovisas i tabell 4-2 där de också jämförs med Naturvårdsverkets riktvärden för KM och MKM. Tabell 4-2. Uppmätta halter av PAH:er jämförda med Naturvårdsverkets riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM) (mg/kg TS) Provpunkt: PG1 PG2 PG3 PG3 PG3 PG5 KM MKM Djup (m): 0-0,8 0,6-1,2 0,5-1,1 1,1-1,4 1,4-2,0 0,8-1,8 Jordart: fsa fsa F:stgrSa F:stgrSa F:stgrSa F:Sa Anmärkning: - - Betong, tegel, järnrör Mörkare jord - - PAH-L <0.15 < < < PAH-M 0.7 < < <0.25 3,5 20 PAH-H 0.63 < < < Sida 9 (16)

10 Grapnummer Uppdragsnummer Version Sammanfattningsvis visar resultaten av de kemiska analyserna av PAH:er följande: I PG3 (0,5-1,1 m) överskrider de uppmätta halterna av PAH:er med hög molekylvikt (PAH-H) riktvärdet för MKM. I djupare fyllnadsmassor (1,4-2,0 m) överskrider de uppmätta PAH-halterna riktvärdena för KM I övriga provpunkter har inga PAH-halter som överskrider riktvärdena påträffats TOC-halten, provets totala organiska kolhalt, analyserades i två prover från PG3. PG3 (0,5-1,1 m) innehöll 2,9 % organiskt kol, medan motsvarande halt i PG3 (1,4-2,0 m) var 4,4 %. Analysrapporterna från laboratoriet finns i bilaga 3. Ytlig samlingsprovtagning Observationer i fält Undersökningsområdet för samplingsprover på ytlig jord består mestadels av sandig mulljord. I skogsområdena innehåller jorden en stor andel organiskt material och provtagningsdjupet begränsades till stor del av ytligt berg. I skogsområdet i sydväst samt i ruta 6 förekommer berg i dagen. Fältprotokoll som i detalj beskriver iakttagelser och jordarter redovisas i bilaga 2. Fotografier av området där ytlig samlingsprovtagning utförts finns i figur 4-2. Figur 4-2. Fotografier av området där ytlig samlingsprovtagning utförts Föroreningar i jord Uppmätta halter av metaller i ytlig jord redovisas i tabell 4-3 där de också jämförs med Naturvårdsverkets riktvärden för KM och MKM, samt Avfall Sveriges rekommenderade haltgränser för farligt avfall (FA). Sida 10 (16)

11 Grapnummer Uppdragsnummer Version Tabell 2-3. Uppmätta halter av metaller jämförda med Naturvårdsverkets riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM) samt avfall Sveriges rekommenderade haltgränser för farligt avfall (FA) (mg/kg TS) Ruta: KM MKM FA Djup (m): 0-0,3 0-0,3 0-0,3 0-0,3 0-0,3 0-0,3 0-0,3 0-0,3 0-0,3 0-0,3 0-0,3 Jordart: samu samu samu musa musa musa musa samu samu samu samu Anmärkning: Skog öst Skog öst Skog öst Gräsyta Gräsyta Gräsyta Gräsyta Skog sydväst Skog sydväst Skog sydväst Skog sydväst Arsenik (As) 4, ,7 4 3,9 6, ,2 8, Barium (Ba) Kadmium (Cd) 0,15 0,14 0,34 <0,1 <0,1 <0,1 <0,1 0,66 0,48 0,38 0,34 0, Kobolt (Co) 7,1 1,6 2,9 3,9 4,2 4,0 4,8 1,9 1,7 1,6 3, Krom (Cr) Koppar (Cu) Kvicksilver (Hg) <0,2 <0,2 0,23 <0,2 <0,2 <0,2 <0,2 0,6 0,43 0,3 0,42 0,25 2,5 500 Nickel (Ni) 8,0 2,1 7,3 7,8 7,0 7,4 8,5 9,5 6,9 5, Bly (Pb) ,6 70,2 11,9 12, , Vanadin (V) Zink (Zn) Sida 11 (16)

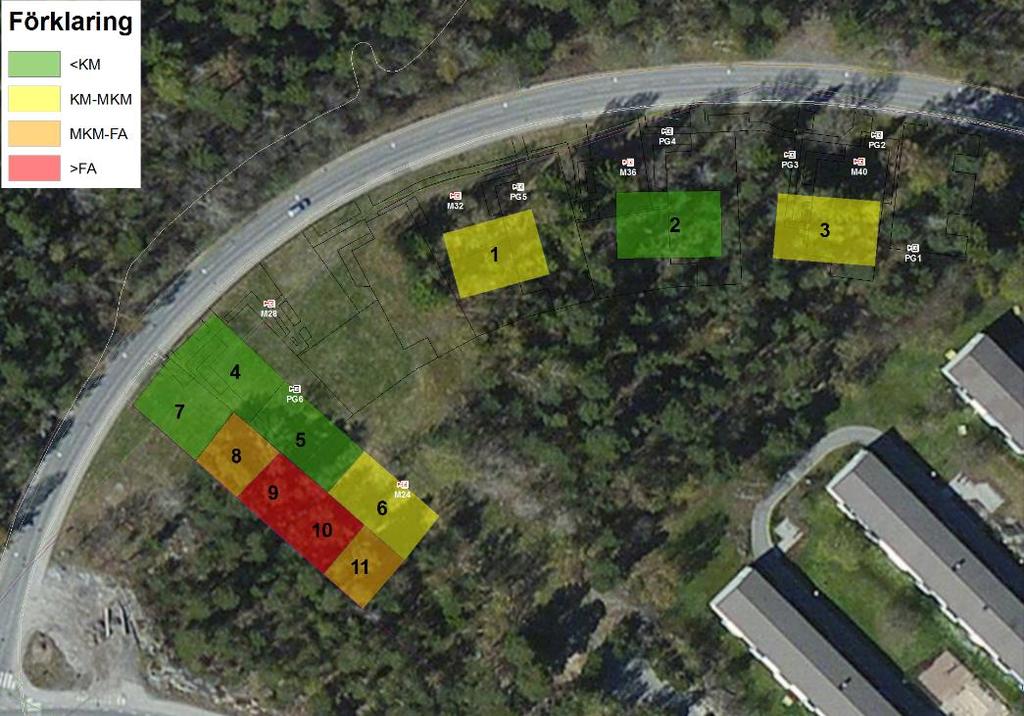

12 Grapnummer Uppdragsnummer Version Sammanfattningsvis visar resultaten av de kemiska analyserna av metaller följande: I skogsområdet i sydvästra delen av undersökningsområdet har metallhalter som överskrider riktvärdena för MKM har påträffats i samtliga prover (rutorna 8-11) I rutorna 9 och 10 har halter av bly påträffats i ytjorden, som överskrider haltgränsen för FA. I ruta 9 har även kraftigt förhöjda arsenikhalter påträffats På gräsytan har inga metallhalter som överskrider riktvärdena påträffats, med undantag för i ruta 6 där blyhalterna överskrider riktvärdet för KM I det östra skogsområdet har blyhalter som överskrider riktvärdet för KM påträffats i ruta 1 och 3 Uppmätta halter av PAH:er redovisas i tabell 4-4 där de jämförs med Naturvårdsverkets riktvärden för KM och MKM. Tabell 4-4. Uppmätta halter av PAH:er jämförda med Naturvårdsverkets riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM) Ruta: KM MKM Djup (m): 0-0,3 0-0,3 0-0,3 0-0,3 0-0,3 Jordart: musa samu samu samu samu Skog Skog Skog Skog Anmärkning: Gräsyta sydväst sydväst sydväst sydväst PAH-L <0,15 <0,15 <0,15 <0,15 <0, PAH-M <0,25 0,55 0,58 0,25 0,55 3,5 20 PAH-H 0,13 0,94 1,1 0,51 0, Sammanfattningsvis visar resultaten av de kemiska analyserna av PAH:er följande: I ruta 9 överskrider de uppmätta halterna av PAH:er med hög molekylvikt (PAH-H) marginellt riktvärdet för KM I övriga analyserade prover har inga PAH-halter överskridande riktvärdena för KM påträffats TOC-halten, provets totala organiska kolhalt, analyserades i två av samlingsproverna av ytlig jord (ruta 9 och ruta 11). Båda proverna innehöll 23 % organiskt kol. Analysrapporterna från laboratoriet finns i bilaga 3. Sida 12 (16)

13 Grapnummer Uppdragsnummer Version Bedömning av föroreningssituationen En fördjupad miljöteknisk markundersökning har genomförts inom en del av fastigheten Lojo 1 i Rudboda. Resultaten av undersökningen visar att ytlig jord i skogsområdena till stor del är förorenad av metaller, främst bly. I delar av det sydvästra skogsområdet överskrider blyhalterna Avfall Sveriges haltgränser för farligt avfall (FA). I en av provtagningsrutorna (ruta 9) har även kraftigt förhöjda halter av arsenik påträffats. Föroreningssituationen i undersökt ytlig jord illustreras i figur 5-1. Figur 5-1. Föroreningssituationen i undersökt ytlig jord. De undersökta rutorna har färglagts utifrån föroreningsklassificeringen Föroreningsutbredningen i det sydvästra skogsområdet har inte avgränsats i sydostlig riktning och längs nordöstra sidan av ruta 6. MKM-halter och KM-halter av arsenik är begränsade till ruta 9 respektive ruta 10. I det östra skogsområdet har ytorna hos områdena där förhöjda föroreningshalter förekommer inte avgränsats. De förorenade massorna i skogsområdena finns ytligt med risk för exponering. Dock är skogsmarken relativt otillgänglig för människor. Med dagens markanvändning bedöms risken för människors hälsa till följd av blyhalterna därför som mindre allvarlig. Uppmätta arsenikhalter i ruta 9 (692 mg/kg TS) överskrider kraftigt den akuttoxiska haltgränsen för arsenik på 100 mg/kg TS. Dessa halter bedöms redan med dagens markanvändning potentiellt kunna utgöra en risk för människors hälsa. Åtgärdsbehovet är inte akut med tanke på den begränsade tillgängligheten men föroreningen bör åtgärdas inom en rimlig framtid. De påträffade föroreningarna i ytlig jord i skogsområdena bedöms inte utgöra någon allvarlig risk för miljön eftersom jordlagren är mycket tunna, vilket innebär att den totala mängden förorening är begränsad. Sida 13 (16)

14 Grapnummer Uppdragsnummer Version Provtagningen av djupare jord i provgropar har generellt påvisat låga föroreningshalter i större delen av undersökningsområdet. Marken utgörs av fyllnadsmassor som bedöms bestå av mestadels naturlig jord. I provgropen PG3 påträffades tydliga avfallsrester och föroreningshalter som överskrider Naturvårdsverkets riktvärden för MKM mellan 0,5-1,1 meters djup. Djupare fyllnadsmassor (1,4-2,0 m) klassificeras som KM-massor. Föroreningsutbredningen är troligen begränsad till området närmast PG3 och Bjerkings tidigare provpunkt M40 där avfallsrester förekommer. Med hänsyn till att avfallsrester sannolikt förekommer ställvis har föroreningen inte kunnat avgränsas fullständigt. I analyserade prover från de närliggande provgroparna PG1 och PG2 har inga förhöjda föroreningshalter påträffats. Föroreningar som påträffats i provpunkterna PG3 och M40 bedöms inte utgöra några oacceptabla risker för vare sig människors hälsa eller för miljön med dagens markanvändning. De förorenade massorna är sannolikt begränsade till ett mindre område och människor vistas generellt inte inom området. Vid en eventuell exploatering för bostadsbebyggelse inom undersökningsområdet krävs att marken klarar kraven för känslig markanvändning enligt Naturvårdsverkets definition. För att i större grad ta hänsyn till de specifika förutsättningarna inom exploateringsområdet och den planerade bebyggelsen kan platsspecifika riktvärden tas fram. Markanvändning i form av bostäder medför större risker för att människor som bor och vistas inom området exponeras för föroreningarna, varför större krav ställs på markens föroreningsinnehåll. Sida 14 (16)

15 Grapnummer Uppdragsnummer Version Förslag till åtgärder Vid en exploatering för bostadsbebyggelse (KM) enligt det senaste planförslaget behöver åtgärder vidtas både i ytlig jord i skogsområdena (och delvis i intilliggande gräsytor), samt i djupare jord i området kring provpunkterna PG3 och M40. För påträffad arsenikförorening i ruta 9 finns ett åtgärdsbehov redan vid dagens markanvändning. Utbredningen av föroreningen i det östra skogsområdet kan avgränsas genom systematisk provtagning där området delas in i ett rutsystem på motsvarande sätt som gjorts i det sydvästra skogsområdet. På så sätt kan jorden förklassificeras vilket förenklar masshanteringen vid exploatering. Om en förklassificering av förorenad jord gjorts inför en åtgärd kan massorna ofta lastas direkt på lastbil och köras bort, istället för att hantera massor flera gånger och invänta analyssvar. Alternativt sker provtagning av jord från det östra skogsområdet i samband med markarbetena vid exploateringen. I samband med en eventuell förklassificering av jorden i det östra skogsområdet föreslås att man även genomför en kompletterande provtagning för att avgränsa föroreningen längs nordöstra sidan av ruta 6. Inom föreliggande undersökning är fastighetsgränsen för det aktuella exploateringsområdet inte fastställd. Beroende på var gränsen dras och hur markanvändningen kommer att se ut kan vidare avgränsning av ytliga föroreningar behövas. Åtgärder genomförs förslagsvis genom att förorenade massor grävs ur och ersätts med rena massor. Urgrävda massor transporteras till godkänd mottagningsanläggning för omhändertagande. Urgrävning och kvittblivning av massor behövs inte enbart med anledning av föroreningar, utan även av rent byggtekniska skäl. Av den anledningen har andra åtgärdsmetoder inte tagits i beaktning. Geosigma rekommenderar att miljökontroll innefattande kontrollprovtagning genomförs i samband med markarbetena. På så sätt säkerställs att inga otillåtna föroreningshalter kvarlämnas inom området och att hanteringen av förorenade massor för borttransport från området sker på ett korrekt sätt. Vid miljökontroll dokumenteras arbetena och avgränsningen av föroreningarna kan avgöras om detta inte gjorts tidigare. Mottagningsanläggningen kommer att kräva att laktest utförs inför deponering av FA-massor. Då laktest är tidskrävande rekommenderas att det genomförs redan nu med material från genomförd provtagning. Senast sex veckor innan påbörjad åtgärd ska en anmälan om efterbehandling av förorenat område skickas till tillsynsmyndigheten. Sida 15 (16)

16 Grapnummer Uppdragsnummer Version Referenser Avfall Sverige, Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:01 Bjerking, 2014a. PM Miljöteknisk markundersökning Kv Lojo 1, Lojobacken, Lidingö stad Bjerking, 2014b. Rapport Miljöteknisk markundersökning Kv Lojo 1, Lojobacken, Lidingö stad Naturvårdsverket, Riktvärden för förorenad mark Modellbeskrivning och vägledning. Rapport 5976 Sida 16 (16)

17 Bilaga 1 Miljöteknisk markundersökning inom del av fastigheten Lojo 1 i Rudboda, Lidingö Grap Provpunktskarta

18 PG5 M32 1 PG4 PG2 PG3 M36 2 M40 3 PG1 M28 Teckenförklaring 4 7 PG Borrpunkt (Bjerking) Provgrop (Geosigma) Ytlig samlingsprovtagning (Geosigma) BILAGA 1 Provpunktskarta Rudboda, del av Lojo 1 6 M24 11 Uppdragsgivare: Peab Bostad AB Upprättad av: Elin Andersson meter Source: Esri, DigitalGlobe, GeoEye, i-cubed, Earthstar Geographics, CNES/Airbus DS, USDA, USGS, AEX, Getmapping, Aerogrid, IGN, IGP, swisstopo, and the GIS User Community Granskad av: Maria Torefeldt Uppdragsnr: Datum: Nov 2016 Skala: Se figur Version: 1.0

19 Bilaga 2 Miljöteknisk markundersökning inom del av fastigheten Lojo 1 i Rudboda, Lidingö Grap Fältanteckningar

20 BILAGA 2 FÄLTPROTOKOLL - JORD Datum: Projekt: Miljöteknisk undersökning - Lojo 1, Rudboda Proj.nr: Plats: Rudboda, Lidingö Kund: Peab Bostad AB Jordlagerföljd Provtagning Provpunkt Djup (m) Jordart Anmärkning Djup (m) PID (ppm) Provgropar PG1 0-0,8 musa Osäkert om utfyllt 0-0,8 0,8-1,2 fsa 0,8-1,2 1,2 Stopp mot berg PG2 0-0,3 F:muSa Mycket organiskt material, rötter 0-0,6 0,3-0,6 F:grSa Inslag av tegel 0,6-1,2 0,6-1,2 fsa Osäkert om utfyllt. Ser naturligt ut 1,2-2,0 1,2-2,0 grsa Ser naturligt ut PG3 0-0,3 F:muSa 0-0,5 0,3-2,0 F:stgrSa Betong, tegel, järnrör. Mörkare jord mellan 1,1-1,4 m. Grundvattenyta på cirka 1,8 m 0,5-1,1 2,0- Sa Ser naturlig ut 1,1-1,4 PG4 0-0,3 F:muSa 0-0,9 0,3-0,9 F:stSa 0,9 Stopp mot berg PG5 0-0,5 F:muSa Mycket organiskt material, rötter 1,4-2,0 0,5-1,8 F:Sa 0-0,8 1,8 Stopp mot berg. Grundvattenyta på cirka 1,8 m 0,8-1,8 PG6 0-0,3 F:muSa 0-0,5 0,3-1,1 F:stgrSa Stora stenar/block 0,5-1,1 1,1 Stopp mot block 6, Ytlig samlingsprovtagning 1 0-0,3 samu 2 0-0,3 samu 3 0-0,3 samu I skogsområde. Stopp mot berg på 0,1-0,3 m i flera punkter. Mycket organiskt material 0-0,3 I skogsområde. Stopp mot berg på 0,1-0,3 m i flera punkter. Mycket organiskt material 0-0,3 I skogsområde. Stopp mot berg på 0,1-0,3 m i flera punkter. Mycket organiskt material 0-0, ,3 musa På gräsyta 0-0, ,3 musa På gräsyta 0-0, ,3 musa På gräsyta. Berg i dagen i del av ytan 0-0, ,3 musa På gräsyta 0-0,

21 BILAGA 2 FÄLTPROTOKOLL - JORD Datum: Projekt: Miljöteknisk undersökning - Lojo 1, Rudboda Proj.nr: Plats: Rudboda, Lidingö Kund: Peab Bostad AB Jordlagerföljd Provtagning Provpunkt Djup (m) Jordart Anmärkning Djup (m) I skogsområde. Stopp mot berg på 0,1-0,3 m i flera punkter ,3 samu Mycket organiskt material 0-0,3 PID (ppm) ,3 samu ,3 samu ,3 samu I skogsområde. Stopp mot berg på 0,1-0,3 m i flera punkter. Mycket organiskt material 0-0,3 I skogsområde. Stopp mot berg på 0,1-0,3 m i flera punkter. Mycket organiskt material 0-0,3 I skogsområde. Stopp mot berg på 0,1-0,3 m i flera punkter. Mycket organiskt material 0-0,

22 BILAGA 2 FÄLTPROTOKOLL - KOORDINATER Datum: Projekt: Miljöteknisk undersökning - Lojo 1, Rudboda Proj.nr: Plats: Rudboda, Lidingö Kund: Peab Bostad AB Provpunkt Koordinatsystem: SWEREF E N PG PG PG PG PG PG Höjdsystem: RH

23 Bilaga 3 Miljöteknisk markundersökning inom del av fastigheten Lojo 1 i Rudboda, Lidingö Grap Kemiska analysrapporter

24 Rapport Sida 1 (18) T IFQTSOIE Ankomstdatum Geosigma AB Utfärdad Elin Andersson Sankt Eriksgatan Stockholm Projekt Lojo Bestnr Analys av fast prov Er beteckning PG1 0-0,8 m Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd <0.1 mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 82.4 % 2 O LILE naftalen <0.1 mg/kg TS 3 D MAEL acenaftylen <0.1 mg/kg TS 3 D MAEL acenaften <0.1 mg/kg TS 3 D MAEL fluoren <0.1 mg/kg TS 3 D MAEL fenantren 0.19 mg/kg TS 3 D MAEL antracen <0.1 mg/kg TS 3 D MAEL fluoranten 0.29 mg/kg TS 3 D MAEL pyren 0.22 mg/kg TS 3 D MAEL bens(a)antracen 0.14 mg/kg TS 3 D MAEL krysen 0.11 mg/kg TS 3 D MAEL bens(b)fluoranten 0.16 mg/kg TS 3 D MAEL bens(k)fluoranten mg/kg TS 3 D MAEL bens(a)pyren 0.10 mg/kg TS 3 D MAEL dibens(ah)antracen <0.05 mg/kg TS 3 D MAEL benso(ghi)perylen <0.1 mg/kg TS 3 D MAEL indeno(123cd)pyren mg/kg TS 3 D MAEL PAH, summa mg/kg TS 3 D MAEL PAH, summa cancerogena* 0.63 mg/kg TS 3 N MAEL PAH, summa övriga* 0.70 mg/kg TS 3 N MAEL PAH, summa L* <0.15 mg/kg TS 3 N MAEL PAH, summa M* 0.70 mg/kg TS 3 N MAEL PAH, summa H* 0.63 mg/kg TS 3 N MAEL ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

25 Rapport Sida 2 (18) T IFQTSOIE Er beteckning PG2 0,6-1,2 m Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd <0.1 mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 97.5 % 2 O LILE naftalen <0.1 mg/kg TS 3 D MAEL acenaftylen <0.1 mg/kg TS 3 D MAEL acenaften <0.1 mg/kg TS 3 D MAEL fluoren <0.1 mg/kg TS 3 D MAEL fenantren <0.1 mg/kg TS 3 D MAEL antracen <0.1 mg/kg TS 3 D MAEL fluoranten <0.1 mg/kg TS 3 D MAEL pyren <0.1 mg/kg TS 3 D MAEL bens(a)antracen <0.05 mg/kg TS 3 D MAEL krysen <0.05 mg/kg TS 3 D MAEL bens(b)fluoranten <0.05 mg/kg TS 3 D MAEL bens(k)fluoranten <0.05 mg/kg TS 3 D MAEL bens(a)pyren <0.05 mg/kg TS 3 D MAEL dibens(ah)antracen <0.05 mg/kg TS 3 D MAEL benso(ghi)perylen <0.1 mg/kg TS 3 D MAEL indeno(123cd)pyren <0.05 mg/kg TS 3 D MAEL PAH, summa 16 <1.3 mg/kg TS 3 D MAEL PAH, summa cancerogena* <0.2 mg/kg TS 3 N MAEL PAH, summa övriga* <0.5 mg/kg TS 3 N MAEL PAH, summa L* <0.15 mg/kg TS 3 N MAEL PAH, summa M* <0.25 mg/kg TS 3 N MAEL PAH, summa H* <0.25 mg/kg TS 3 N MAEL ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

26 Rapport Sida 3 (18) T IFQTSOIE Er beteckning PG3 0,5-1,1 m Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 87.6 % 2 O LILE naftalen 0.15 mg/kg TS 3 D MAEL acenaftylen 0.52 mg/kg TS 3 D MAEL acenaften <0.1 mg/kg TS 3 D MAEL fluoren 0.17 mg/kg TS 3 D MAEL fenantren 2.6 mg/kg TS 3 D MAEL antracen 0.62 mg/kg TS 3 D MAEL fluoranten 5.3 mg/kg TS 3 D MAEL pyren 4.5 mg/kg TS 3 D MAEL bens(a)antracen 2.1 mg/kg TS 3 D MAEL krysen 2.3 mg/kg TS 3 D MAEL bens(b)fluoranten 3.1 mg/kg TS 3 D MAEL bens(k)fluoranten 1.1 mg/kg TS 3 D MAEL bens(a)pyren 2.1 mg/kg TS 3 D MAEL dibens(ah)antracen 0.31 mg/kg TS 3 D MAEL benso(ghi)perylen 1.6 mg/kg TS 3 D MAEL indeno(123cd)pyren 1.5 mg/kg TS 3 D MAEL PAH, summa mg/kg TS 3 D MAEL PAH, summa cancerogena* 13 mg/kg TS 3 N MAEL PAH, summa övriga* 15 mg/kg TS 3 N MAEL PAH, summa L* 0.66 mg/kg TS 3 N MAEL PAH, summa M* 13 mg/kg TS 3 N MAEL PAH, summa H* 14 mg/kg TS 3 N MAEL glödrest av TS 95.0 % 4 O LILE glödförlust av TS 5.0 % 5 O LILE TOC* 2.9 % av TS 6 O LILE ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

27 Rapport Sida 4 (18) T IFQTSOIE Er beteckning PG3 1,1-1,4 m Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 42.9 % 2 O LILE naftalen <0.1 mg/kg TS 3 D MAEL acenaftylen <0.1 mg/kg TS 3 D MAEL acenaften <0.1 mg/kg TS 3 D MAEL fluoren <0.1 mg/kg TS 3 D MAEL fenantren <0.1 mg/kg TS 3 D MAEL antracen <0.1 mg/kg TS 3 D MAEL fluoranten <0.1 mg/kg TS 3 D MAEL pyren <0.1 mg/kg TS 3 D MAEL bens(a)antracen <0.05 mg/kg TS 3 D MAEL krysen <0.05 mg/kg TS 3 D MAEL bens(b)fluoranten <0.05 mg/kg TS 3 D MAEL bens(k)fluoranten <0.05 mg/kg TS 3 D MAEL bens(a)pyren <0.05 mg/kg TS 3 D MAEL dibens(ah)antracen <0.05 mg/kg TS 3 D MAEL benso(ghi)perylen <0.1 mg/kg TS 3 D MAEL indeno(123cd)pyren <0.05 mg/kg TS 3 D MAEL PAH, summa 16 <1.3 mg/kg TS 3 D MAEL PAH, summa cancerogena* <0.2 mg/kg TS 3 N MAEL PAH, summa övriga* <0.5 mg/kg TS 3 N MAEL PAH, summa L* <0.15 mg/kg TS 3 N MAEL PAH, summa M* <0.25 mg/kg TS 3 N MAEL PAH, summa H* <0.25 mg/kg TS 3 N MAEL ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

28 Rapport Sida 5 (18) T IFQTSOIE Er beteckning PG3 1,4-2 m Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 70.0 % 2 1 LISO naftalen 0.15 mg/kg TS 3 D MAEL acenaftylen 0.31 mg/kg TS 3 D MAEL acenaften <0.1 mg/kg TS 3 D MAEL fluoren 0.20 mg/kg TS 3 D MAEL fenantren 2.3 mg/kg TS 3 D MAEL antracen 0.37 mg/kg TS 3 D MAEL fluoranten 3.8 mg/kg TS 3 D MAEL pyren 3.2 mg/kg TS 3 D MAEL bens(a)antracen 1.3 mg/kg TS 3 D MAEL krysen 1.4 mg/kg TS 3 D MAEL bens(b)fluoranten 1.9 mg/kg TS 3 D MAEL bens(k)fluoranten 0.67 mg/kg TS 3 D MAEL bens(a)pyren 1.3 mg/kg TS 3 D MAEL dibens(ah)antracen 0.16 mg/kg TS 3 D MAEL benso(ghi)perylen 0.90 mg/kg TS 3 D MAEL indeno(123cd)pyren 0.91 mg/kg TS 3 D MAEL PAH, summa mg/kg TS 3 D MAEL PAH, summa cancerogena* 7.6 mg/kg TS 3 N MAEL PAH, summa övriga* 11 mg/kg TS 3 N MAEL PAH, summa L* 0.46 mg/kg TS 3 N MAEL PAH, summa M* 9.8 mg/kg TS 3 N MAEL PAH, summa H* 8.5 mg/kg TS 3 N MAEL glödrest av TS 92.4 % 4 O TOVH glödförlust av TS 7.6 % 5 O TOVH TOC* 4.4 % av TS 6 O TOVH ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

29 Rapport Sida 6 (18) T IFQTSOIE Er beteckning PG4 0-0,9 m Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd <0.1 mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

30 Rapport Sida 7 (18) T IFQTSOIE Er beteckning PG5 0,8-1,8 m Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd <0.1 mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 83.0 % 2 O LILE naftalen <0.1 mg/kg TS 3 D MAEL acenaftylen <0.1 mg/kg TS 3 D MAEL acenaften <0.1 mg/kg TS 3 D MAEL fluoren <0.1 mg/kg TS 3 D MAEL fenantren <0.1 mg/kg TS 3 D MAEL antracen <0.1 mg/kg TS 3 D MAEL fluoranten <0.1 mg/kg TS 3 D MAEL pyren <0.1 mg/kg TS 3 D MAEL bens(a)antracen <0.05 mg/kg TS 3 D MAEL krysen <0.05 mg/kg TS 3 D MAEL bens(b)fluoranten <0.05 mg/kg TS 3 D MAEL bens(k)fluoranten <0.05 mg/kg TS 3 D MAEL bens(a)pyren <0.05 mg/kg TS 3 D MAEL dibens(ah)antracen <0.05 mg/kg TS 3 D MAEL benso(ghi)perylen <0.1 mg/kg TS 3 D MAEL indeno(123cd)pyren <0.05 mg/kg TS 3 D MAEL PAH, summa 16 <1.3 mg/kg TS 3 D MAEL PAH, summa cancerogena* <0.2 mg/kg TS 3 N MAEL PAH, summa övriga* <0.5 mg/kg TS 3 N MAEL PAH, summa L* <0.15 mg/kg TS 3 N MAEL PAH, summa M* <0.25 mg/kg TS 3 N MAEL PAH, summa H* <0.25 mg/kg TS 3 N MAEL ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

31 Rapport Sida 8 (18) T IFQTSOIE Er beteckning PG6 0,5-1,1 m Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd <0.1 mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB Er beteckning 1 Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

32 Rapport Sida 9 (18) T IFQTSOIE Er beteckning 2 Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB Er beteckning 3 Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

33 Rapport Sida 10 (18) T IFQTSOIE Er beteckning 4 Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd <0.1 mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

34 Rapport Sida 11 (18) T IFQTSOIE Er beteckning 5 Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd <0.1 mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 86.1 % 2 O LILE naftalen <0.1 mg/kg TS 3 D MAEL acenaftylen <0.1 mg/kg TS 3 D MAEL acenaften <0.1 mg/kg TS 3 D MAEL fluoren <0.1 mg/kg TS 3 D MAEL fenantren <0.1 mg/kg TS 3 D MAEL antracen <0.1 mg/kg TS 3 D MAEL fluoranten <0.1 mg/kg TS 3 D MAEL pyren <0.1 mg/kg TS 3 D MAEL bens(a)antracen mg/kg TS 3 D MAEL krysen <0.05 mg/kg TS 3 D MAEL bens(b)fluoranten mg/kg TS 3 D MAEL bens(k)fluoranten <0.05 mg/kg TS 3 D MAEL bens(a)pyren <0.05 mg/kg TS 3 D MAEL dibens(ah)antracen <0.05 mg/kg TS 3 D MAEL benso(ghi)perylen <0.1 mg/kg TS 3 D MAEL indeno(123cd)pyren <0.05 mg/kg TS 3 D MAEL PAH, summa 16 <1.3 mg/kg TS 3 D MAEL PAH, summa cancerogena* 0.13 mg/kg TS 3 N MAEL PAH, summa övriga* <0.5 mg/kg TS 3 N MAEL PAH, summa L* <0.15 mg/kg TS 3 N MAEL PAH, summa M* <0.25 mg/kg TS 3 N MAEL PAH, summa H* 0.13 mg/kg TS 3 N MAEL ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

35 Rapport Sida 12 (18) T IFQTSOIE Er beteckning 6 Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd <0.1 mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB Er beteckning 7 Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd <0.1 mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

36 Rapport Sida 13 (18) T IFQTSOIE Er beteckning 8 Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 44.2 % 2 O LILE naftalen <0.1 mg/kg TS 3 D MAEL acenaftylen <0.1 mg/kg TS 3 D MAEL acenaften <0.1 mg/kg TS 3 D MAEL fluoren <0.1 mg/kg TS 3 D MAEL fenantren 0.13 mg/kg TS 3 D MAEL antracen <0.1 mg/kg TS 3 D MAEL fluoranten 0.25 mg/kg TS 3 D MAEL pyren 0.17 mg/kg TS 3 D MAEL bens(a)antracen mg/kg TS 3 D MAEL krysen 0.14 mg/kg TS 3 D MAEL bens(b)fluoranten 0.32 mg/kg TS 3 D MAEL bens(k)fluoranten mg/kg TS 3 D MAEL bens(a)pyren mg/kg TS 3 D MAEL dibens(ah)antracen <0.05 mg/kg TS 3 D MAEL benso(ghi)perylen 0.11 mg/kg TS 3 D MAEL indeno(123cd)pyren 0.13 mg/kg TS 3 D MAEL PAH, summa mg/kg TS 3 D MAEL PAH, summa cancerogena* 0.83 mg/kg TS 3 N MAEL PAH, summa övriga* 0.66 mg/kg TS 3 N MAEL PAH, summa L* <0.15 mg/kg TS 3 N MAEL PAH, summa M* 0.55 mg/kg TS 3 N MAEL PAH, summa H* 0.94 mg/kg TS 3 N MAEL ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

37 Rapport Sida 14 (18) T IFQTSOIE Er beteckning 9 Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 58.4 % 2 1 LISO naftalen <0.1 mg/kg TS 3 D MAEL acenaftylen <0.1 mg/kg TS 3 D MAEL acenaften <0.1 mg/kg TS 3 D MAEL fluoren <0.1 mg/kg TS 3 D MAEL fenantren 0.14 mg/kg TS 3 D MAEL antracen <0.1 mg/kg TS 3 D MAEL fluoranten 0.26 mg/kg TS 3 D MAEL pyren 0.18 mg/kg TS 3 D MAEL bens(a)antracen mg/kg TS 3 D MAEL krysen 0.20 mg/kg TS 3 D MAEL bens(b)fluoranten 0.36 mg/kg TS 3 D MAEL bens(k)fluoranten mg/kg TS 3 D MAEL bens(a)pyren mg/kg TS 3 D MAEL dibens(ah)antracen <0.05 mg/kg TS 3 D MAEL benso(ghi)perylen 0.13 mg/kg TS 3 D MAEL indeno(123cd)pyren 0.17 mg/kg TS 3 D MAEL PAH, summa mg/kg TS 3 D MAEL PAH, summa cancerogena* 1.0 mg/kg TS 3 N MAEL PAH, summa övriga* 0.71 mg/kg TS 3 N MAEL PAH, summa L* <0.15 mg/kg TS 3 N MAEL PAH, summa M* 0.58 mg/kg TS 3 N MAEL PAH, summa H* 1.1 mg/kg TS 3 N MAEL glödrest av TS 61.1 % 4 O TOVH glödförlust av TS 38.9 % 5 O TOVH TOC* 23 % av TS 6 1 TOVH ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

38 Rapport Sida 15 (18) T IFQTSOIE Er beteckning 10 Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 51.4 % 2 O LILE naftalen <0.1 mg/kg TS 3 D MAEL acenaftylen <0.1 mg/kg TS 3 D MAEL acenaften <0.1 mg/kg TS 3 D MAEL fluoren <0.1 mg/kg TS 3 D MAEL fenantren <0.1 mg/kg TS 3 D MAEL antracen <0.1 mg/kg TS 3 D MAEL fluoranten 0.15 mg/kg TS 3 D MAEL pyren 0.10 mg/kg TS 3 D MAEL bens(a)antracen <0.05 mg/kg TS 3 D MAEL krysen 0.13 mg/kg TS 3 D MAEL bens(b)fluoranten 0.24 mg/kg TS 3 D MAEL bens(k)fluoranten mg/kg TS 3 D MAEL bens(a)pyren <0.05 mg/kg TS 3 D MAEL dibens(ah)antracen <0.05 mg/kg TS 3 D MAEL benso(ghi)perylen <0.1 mg/kg TS 3 D MAEL indeno(123cd)pyren mg/kg TS 3 D MAEL PAH, summa 16 <1.3 mg/kg TS 3 D MAEL PAH, summa cancerogena* 0.51 mg/kg TS 3 N MAEL PAH, summa övriga* 0.25 mg/kg TS 3 N MAEL PAH, summa L* <0.15 mg/kg TS 3 N MAEL PAH, summa M* 0.25 mg/kg TS 3 N MAEL PAH, summa H* 0.51 mg/kg TS 3 N MAEL ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

39 Rapport Sida 16 (18) T IFQTSOIE Er beteckning 11 Provtagare E. Andersson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 57.8 % 2 1 LISO naftalen <0.1 mg/kg TS 3 D MAEL acenaftylen <0.1 mg/kg TS 3 D MAEL acenaften <0.1 mg/kg TS 3 D MAEL fluoren <0.1 mg/kg TS 3 D MAEL fenantren 0.15 mg/kg TS 3 D MAEL antracen <0.1 mg/kg TS 3 D MAEL fluoranten 0.24 mg/kg TS 3 D MAEL pyren 0.16 mg/kg TS 3 D MAEL bens(a)antracen mg/kg TS 3 D MAEL krysen 0.16 mg/kg TS 3 D MAEL bens(b)fluoranten 0.25 mg/kg TS 3 D MAEL bens(k)fluoranten mg/kg TS 3 D MAEL bens(a)pyren mg/kg TS 3 D MAEL dibens(ah)antracen <0.05 mg/kg TS 3 D MAEL benso(ghi)perylen <0.1 mg/kg TS 3 D MAEL indeno(123cd)pyren mg/kg TS 3 D MAEL PAH, summa 16 <1.3 mg/kg TS 3 D MAEL PAH, summa cancerogena* 0.75 mg/kg TS 3 N MAEL PAH, summa övriga* 0.55 mg/kg TS 3 N MAEL PAH, summa L* <0.15 mg/kg TS 3 N MAEL PAH, summa M* 0.55 mg/kg TS 3 N MAEL PAH, summa H* 0.75 mg/kg TS 3 N MAEL glödrest av TS 61.0 % 4 O TOVH glödförlust av TS 39.0 % 5 O TOVH TOC* 23 % av TS 6 1 TOVH ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

40 Rapport Sida 17 (18) T IFQTSOIE * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-1 Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Mätning utförs med GCMS enligt metod baserad på SS EN ISO 18287:2008 mod. och intern instruktion TKI38. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 Enskilda PAH: ±26-30% Rev Bestämning av glödgningsrest enligt SS /1 Torkat prov glödgas i ugn vid 550 C. Mätosäkerhet (k=2): ±6% Rev Bestämning av glödgningsförlust enligt SS /1 Torkat prov glödgas i ugn vid 550 C. Mätosäkerhet (k=2): ±6% Rev TOC beräknas utifrån glödförlust baserad på Van Bemmel faktorn. Glödgningsförlustbestämningen är ackrediterad. Rev LILE Godkännare Lisa Leonardsson ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
