ADMINISTRATIVA UPPIFTER

Transkript

1

2 Anden 2, Hjo kommun Miljöteknisk markundersökning Rapport ADMINISTRATIVA UPPIFTER UPPDRAGSNAMN: Anden 2 Miljöteknisk markundersökning UPPDRAGSNUMMER: UPPRÄTTAD DATUM: REVIDERAD DATUM: - BESTÄLLARE: Wennergrens BESTÄLLARENS OMBUD: Erik Eriksson KONSULT: BG&M Konsult AB Rådmansgatan Skövde Organisationsnummer: Handläggare: Rebecca Friberg Projektledare: Peter Nilsson Fältgeotekniker: Jerker Johansson Företagsadress: Rådmansgatan 24, Skövde Epost: rebecca.friberg@bgm.nu BERÖRD TILLSYNSMYNDIGET Miljösamverkan Östra Skaraborg OMSLAGSFOTO: BG&M Konsult AB 2 (12)

3 Anden 2, Hjo kommun Miljöteknisk markundersökning Rapport INNEHÅLL 1 BAKGRUND RIKTVÄRDEN OCH HANDLINGAR OMRÅDESBESKRIVNING LOKALISERING SKYDDAD NATUR TOPOGRAFI OCH GEOLOGI GEOHYDROLOGI OCH BRUNNAR VERKSAMHETSBESKRIVNING HISTORISK OCH NUVARANDE VERKSAMHET GENOMFÖRDA UNDERSÖKNINGAR ALLMÄNT JORDPROVTAGNING SKRUVBORRNING PROVTAGNING PORLUFT GRUNDVATTENPROVTAGNING ANALYSPROGRAM RESULTAT FÄLTOBSERVATIONER FÄLTANALYSER LABORATORIEANALYSER BEDÖMNING SLUTSATSER REFERENSER BILAGOR BILAGOR BILAGA 1 Ritning M Plan BILAGA 2 Jordarts- och provtagningstabell BILAGA 3 Analysresultat med jämförvärden BILAGA 4 Analysrapporter Eurofins 3 (12)

4 Anden 2, Hjo kommun Miljöteknisk markundersökning Rapport BAKGRUND BG&M Konsult AB (BGM) har erhållit uppdraget att utföra en miljöteknisk markundersökning av fastigheten Anden 2 i Hjo kommun. Ett planarbete pågår för att ta fram en ny detaljplan för fastigheten. Det finns för närvarande ett bostadshus i de västra delarna av fastigheten. Resterande ytor består av trädgård som planeras att bebyggas med ett flerbostadshus som också skall inrymma en ev tandvårdsklinik eller annan verksamhet. På fastigheten Långan 1, belägen på andra sidan gatan från Anden 2 har det tidigare bedrivits kemtvätt. Samtal har förts mellan Hjo kommun och Miljösamverkan Östra Skaraborg angående risker kopplat till kemtvätten. Miljösamverkan Östra Skaraborg bedömde då att det fanns risk för rester av tvättkemikalier som används i tvättverksamheten kan ha spridits till Anden 2. Syftet med undersökning är därför att utreda huruvida det förekommer föroreningar som är typiska för kemtvättsverksamhet. Den genomförda undersökningen har omfattat provtagning av jord, grundvatten och porluft. I denna rapport redovisas genomförandet och resultatet från undersökningen med en bedömning av föroreningssituation. 2 RIKTVÄRDEN OCH HANDLINGAR För att bedöma fastighetens föroreningssituation används riktvärden som ett hjälpmedel. Naturvårdsverkets generella riktvärden för förorenad mark bedöms tillämpliga i detta projekt. I tabell nedan anges de riktvärden som använts i detta projekt. Då den pågående och fortsatta markanvändningen utgörs av bostäder tillämpas så kallad känslig markanvändning, KM. De källor som använts i denna rapport anges i tabell nedan. Tabell 1. Sammanställning av tillämpade riktvärden och handlingar med källangivelse. Tillämpade riktvärden Referens Jord Naturvårdsverkets generella riktvärden för känslig markanvändning, KM Grundvatten SGU:s generella riktvärden riktvärden för grundvatten på nationell nivå och utgångspunkter för att vända trender. Bilaga 1. Riktvärden för grundvatten då åtgärd kan krävas Intervention value. Naturvårdsverket, 2009, Riktvärden för förorenad mark -Modellbeskrivning och vägledning, Rapport 5976, september Uppdaterade juni SGU-FS 2016:1 VROM, Ministry of Housing, Spatial Planning and the Environment, Rev ANNEXES Circular on target values and intervention values for soil remediation. Tillämpade handlingar Jord- och vattenprovtagning SGF, Fälthandbok Miljötekniska markundersökningar. Rapport 2: (12)

5 Anden 2, Hjo kommun Miljöteknisk markundersökning Rapport Beteckningssystem för geotekniska utredningar Svenska Geotekniska Föreningen (SGF). Beteckningssystem för geotekniska utredningar. Version 2001:2. 3 OMRÅDESBESKRIVNING 3.1 Lokalisering Fastigheten Anden 2 är en bostadstomt till en yta av ca 400 m 2 belägen i centrala Hjo. Fastigheten gränsar mot Hamngatan i söder, Tunnbindaregränd i väster, bostadstomt i norr och Hjoån i öster. Figur 1. Översiktskarta (hitta.se). Anden 2 är markerat i rött. 5 (12)

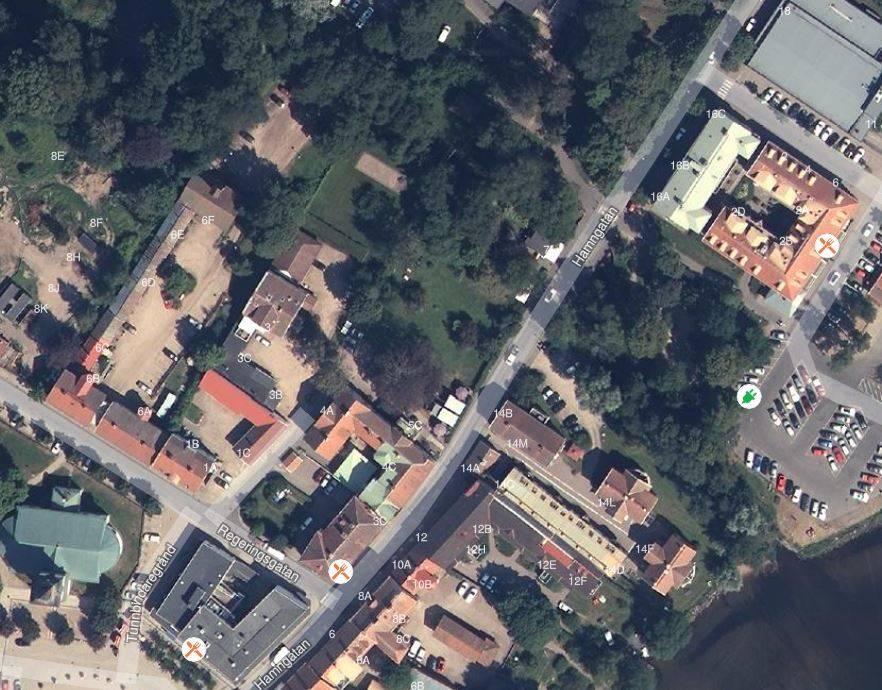

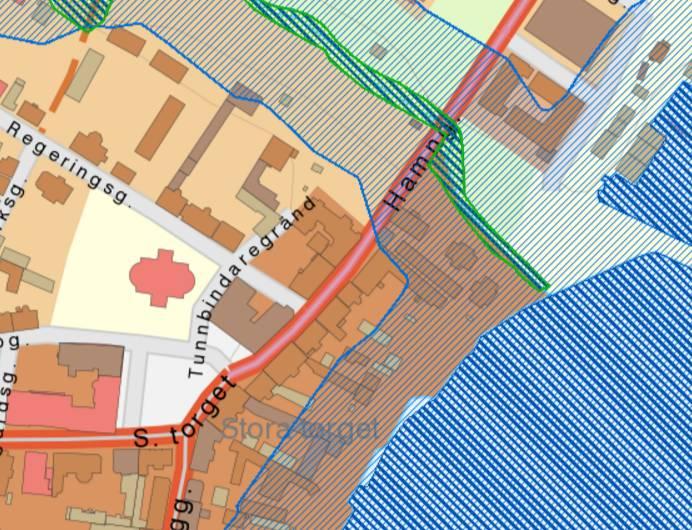

6 Anden 2, Hjo kommun Miljöteknisk markundersökning Rapport Långan 1 kemtvätt Figur 2. Anden 2 är markerat i rött. 3.2 Skyddad natur Det bedöms finnas värdefulla naturområden i området. Dels är Hjoåns dalgång skyddad genom art- och habitatdirektivet och Anden 2 befinner sig till stora delar inom Vätterns vattenskyddsområde, se figur nedan. Figur 3. Utdrag ur Naturvårdsverkets karttjänst skyddad natur. Fastigheten är markerad i figur. 6 (12)

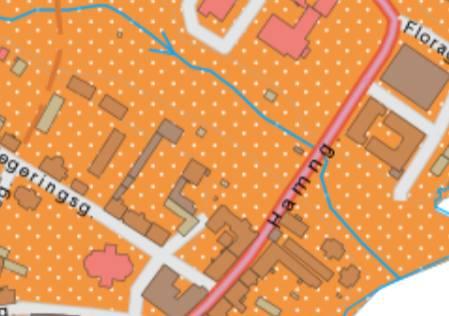

7 Anden 2, Hjo kommun Miljöteknisk markundersökning Rapport Topografi och geologi Fastigheten är kuperad och sluttar i nordöstlig riktning ned mot Hjoån. Bostadshuset är beläget på den högsta delen av fastigheten i sydväst. Ytorna kring huset består av grusade körytor medans resterande del av fastigheten består av gräsbeväxt trädgård. Den dominerande jordarten är postglacial sand enligt SGUs jordartskarta. Figur 4. Utdrag ur SGU:s jordartskarta. Det förekommer även torv under sandlagret på de lägre belägna delarna av fastigheten. 3.4 Geohydrologi och brunnar Närheten till Vättern gör att grundvattnet befinner sig på ringa djup. Vid undersökningstillfället bedömdes grundvattnet i de lägre delarna befinna sig på ett djup av ca 1,0-1,5 m under markytan. Enligt SGU:s brunnsarkiv finns inga dricksvattenbrunnar i närområdet. 4 VERKSAMHETSBESKRIVNING 4.1 Historisk och nuvarande verksamhet Så vitt är känt har fastigheten endast brukats för bostadsändamål samt restaurangverksamhet. Dock finns det fastigheter i anslutning till Anden 2 som potentiellt sett kan vara förorenade, dels den forna kemtvätten samt ett tryckeri. I Länsstyrelsens webb-gis är tryckeriet markerat strax nordväst om Anden 2. Objektet är ej inventerat eller riskklassat, se inringat område i figur nedan. 7 (12)

8 Anden 2, Hjo kommun Miljöteknisk markundersökning Rapport Figur 5. I Länsstyrelsens webb-gis finns information om fastigheter som är eller misstänks vara förorenade. 5 GENOMFÖRDA UNDERSÖKNINGAR 5.1 Allmänt Den miljötekniska undersökningen genomfördes Innan undersökningstillfället genomfördes en ledningskoll för att lokalisera markförlagda ledningar inom undersökningsområdet. Samtliga provtagningspunkter är belägna inom fastighetsgränsen. Totalt genomfördes 4 stycken provtagningspunkter med provtagningsskruv monterad på borrbandvagn i jord, 1 st grundvattenrör installerades samt porluftsmätning i en punkt. Provpunkterna för undersökning av klorerade alifater placerades där det framtida huset skall byggas. En punkt placerades i närheten av tryckeriet för provtagning av BTEX. Placering av provtagningspunkter redovisas på ritning M , Bilaga 1. Innan fältarbetet utfördes fördes en kontakt med Miljösamverkan Östra Skaraborg då förslag på planerad provtagning diskuterades. 5.2 Jordprovtagning skruvborrning Provtagningsnivåerna avgjordes i fält och delades in efter materialsammansättning, jordart och färgskiftning. Samlingsprover uttogs till en mäktighet av ungefärligen 0,5 m mäktighet. Proverna uttas i burk tillhandahållna av Eurofins Environment. Duplikatprov för egna fältanalyser uttas i diffusionstät påse. Iakttagelser såsom lukter, materialförekomst och jordart noteras i fält och redovisas i bilaga 2. Totalt uttogs 36 jordprover, varav 4 skickades på analys hos Eurofins Environment. 8 (12)

9 Anden 2, Hjo kommun Miljöteknisk markundersökning Rapport Direktmätning av den relativa koncentrationen flyktiga kolväten (VOC) som förekommer i jordens porluft har genomförts på samtliga upptagna prov. Fältmätning genomförs med fotojoniseringsdetektor (PID) av typen Photovac Inmätning av samtliga provtagningspunkter utfördes med GNSS-utrustning i koordinatsystem (X, Y) Sweref och i höjdsystem RH Läge för provtagningspunkterna redovisas på ritning M Bilaga 1. Jordprover sparas kylt hos BGM i 3 månader från provtagningsdatum för att möjliggöra eventuell kompletterande provtagning. 5.3 Provtagning porluft I en punkt har provtagning av porluft genomförts. Provtagningspunkten är belägen inom det framtida byggnationsområdet som befinner sig norr om tidigare kemtvättsverksamhet. Ett porgasspjut installerades enligt Eurofins instruktioner och kopplades samman med en pump. Figur 6. Provtagning av porgas med porgasspjut och pump. Pumpningstiden uppgick till 238 min. 9 (12)

10 Anden 2, Hjo kommun Miljöteknisk markundersökning Rapport Grundvattenprovtagning 1 st grundvattenrör (PEH Ø 50 mm) med en meter filter installerades på fastigheten. Vid filterdelen fylldes med filtersand och vid markytan tätades med bentonit för att förhindra ytvatteninträngning. Vid installationstillfället omsattes grundvattnet. Provtagning av grundvatten genomfördes Vatten uttogs med en engångsbailer och samlades upp i provtagningskärl tillhandahållna av Eurofins Environment. Sammanställning av installations- och provtagningsdata återfinns i Bilaga 2 Jordarts- och provtagningstabell. 5.5 Analysprogram Jordprover för analys av klorerade alifater uttogs djupt i provtagningsprofilen då lösningsmedel är tyngre än vatten och därför ofta sjunker till ett tätt lager. Då det finns ett tryckeri på angränsande fastighet uttogs ett prov för analys av BTEX. Tabell 2. Analysprogram Provpunkt Medium Analys Analysmetod Ackreditering MP4 Jord BTEX HS-GC-MS Ja MP1-MP3 Jord Klorerade alifater HS-GC-MS Ja MP3GV Grundvatten Klorerade alifater HS-GC-MS Ja Porluft Porluft Klorerade alifater samt nedbrytningsprodukter GC-MS Ja 6 RESULTAT 6.1 Fältobservationer Fyllnadsmaterial påträffades till ett djup varierande mellan 0,6-0,9 m. I fyllnadsmaterialet noterades tegel. Torv påträffades under sanden i de lägsta delarna av fastigheten. I övrigt noterades inget anmärkningsvärt. 6.2 Fältanalyser Inga halter av flyktiga kolväten noterades av PID-instrumentet. 6.3 Laboratorieanalyser Samtliga analysresultat för grundvatten, jord och porluft uppvisar halter av klorerade alifater under laboratoriets rapporteringsgräns. 10 (12)

11 Anden 2, Hjo kommun Miljöteknisk markundersökning Rapport BEDÖMNING Resultaten som erhållits av denna undersökning ger inga indikationer på att förorening bestående av klorerade alifater förekommer på Anden 2. Anden 2 befinner sig uppströms den tidigare kemtvätten (Långan 1). Detta innebär att sannolikheten att spridning skett från kemtvättsverksamheten till Anden 2 bör vara låg. Visserligen är spridningsförutsättningarna komplicerade avseende klorerade alifater då spridning också kan ske via täta lutande lager i marken, exempelvis lerlager. Risken för detta bedöms dock som låg. Porluftsmätningen påvisade ej heller halter över rapporteringsgräns. Det skall påpekas att det finns osäkerheter förknippade med proluftsmätning. I detta fall befinner sig grundvattnet ytligt och marken var vid tillfället blöt. Detta kan påverka mätningen då för mycket fukt i det jordlager där mätning sker kan ha en tätande funktion. Enligt Eurofins Pegasus Labb var det uttagna provet ej fuktpåverkat. Inga andra indikationer erhölls om att förorening förekommer. 7.1 Slutsatser Då klorerade alifater ej påfunnits i något av de undersökta medierna görs bedömningen att risker kopplat till lösningsmedel är mycket låga och att den planerade markanvändningen ej begränsas. BG&M Konsult AB Skövde Emil Svahn Rebecca Friberg 11 (12)

12 Anden 2, Hjo kommun Miljöteknisk markundersökning Rapport REFERENSER Naturvårdsverkets generella riktvärden juni Elektronisk källa: Hämtad ]. VROM. (2013). Ministry of Housing, Spatial Planning and the Environment, Rev ANNEXES Circular on target values and intervention values for soil remediation. BILAGOR Bilaga 1 Ritningar - M Plan Bilaga 2 Jordarts- och provtagningstabell Bilaga 3 Analysresultat - Tabell 1 Jord - Tabell 2 Grundvatten Bilaga 4 Analysrapporter från laboratorium 12 (12)

13 BILAGA 1

14 Bygg, Geo, Vatten och Miljö -

15 BILAGA 1

16 Bilaga 2 Rådmansgatan Skövde Provpunkt Djup [m] Jordartsbenämning Metaller BTEX VOC Anden 2, Hjo kommun Jordart- och provtagningstabell Sammanställning av fältanteckningar resultat för jord Fältarbete: J.J. & R.F. Analys *3 PIDutslag *1 Förorening*2 Anmärkning/fältnotering MP ,2 Brun FYLLNING /silt sand/ 0 Innehåller tegel 2-0,9 Mörkbrun FYLLNING /silt sand/ 0 Innehåller torv 3-1,3 Gråbrun sandig SILT 0 Varvig 4-1,9 Grå siltig LERA 0 5-2,2 Gråbrun ngt lerig siltig SAND 0 Mycket blött 6-2,6 Grå siltig LERA X 0 7-3,0 Grå siltig LERA 0 8-3,5 Grå siltig LERA 0 9-4,0 Grå siltig LERA 0 MP ,2 Mörkbrun FYLLNING /mulljord grus sand/ 0 Innehåller tegel 2-0,6 Brun FYLLNING /grus sand/ 0 Innehåller tegel 3-1,0 Brun mullhaltig grusig SAND 0 Markyta 4-1,3 Mörkbrun ngt grusig SAND 0 Innehåller organiskt material 5-1,9 Gråbrun siltig SAND 0 Varvig 6-2,0 Grå LERA 0 Innehåller organiskt material 7-2,5 Gråbrun sandig SILT 0 Växtdelar, trä 8-2,7 Grå siltig LERA 0 Växtdelar, trä 9-3,0 Grå sandig SILT X <5 Varvig, växtdelar, trä. MP 3 Grundvattenyta uppmätt i rör 1,6 mumy (161207) X Ø 50 1m filter, 0,4m uppstick, filter mellan 1,6-2,6mumy 1 0-0,4 Mörkbrun FYLLNING /mulljord silt sand/ 0 Rötter 2-0,7 Brun FYLLNING /grus silt sand/ 0 Innehåller tegel 3-1,0 Mörkbrun mullhaltig siltig SAND 0 Äldre markyta, tegel 4-1,5 Mörkbrun TORV 0 Trä, växtdelar 5-1,8 Gråbrun grusig siltig SAND 0 Varvig, ca 3 cm 6-2,3 Mörkbrun TORV 0 Trä 7-2,8 Mörkbrun TORV 0 Trä 8-3,0 Grå siltig LERA 0 Varvad med torv 9-3,5 Grå ngt siltig LERA X 0 MP ,2 Brun FYLLNING /mulljord grus sand/ 0 Rötter, tegel 2-0,6 Ljusbrun FYLLNING /grus sand/ 0 Tegel 3-1,0 Brun mullhaltig SAND 0 Finsand, tegel, äldre markyta 4-1,5 Ljusbrun SAND 0 Finsand 5-2,0 Ljusbrun SAND 0 Finsand 6-2,5 Ljusbrun SAND 0 Finsand 7-3,0 Ljusbrun ngt siltig SAND innehållande siltskikt X 0 8-3,4 Ljusbrun ngt siltig SAND innehållande siltskikt 0 Varvig finsand 9-3,8 Ljusbrun siltig SAND innehållande siltskikt 0 Varvig, finsand STOPP Varvig Not: *1 PID-mätning utförd i fält/inomhusmiljö Temperatur vid mättillfälle: 22 C * 2 Om förorening över riktvärde påträffats, anges här typ av förorening samt vilket riktvärde som överskrids. Gul markering innebär att rubricerad halt överskrider KM. Orange innebär att annat riktvärde än Naturvårdsverkets generella riktvärden överskrids. Röd markering innebär att rubricerad halt överskrider MKM. *3 Val av analys markeras med X.

17 BILAGA 3

18 Bilaga 3 - Analysresultat Anden 2, Hjo kommun Miljöteknisk undersökning Rapport Tabell 1 Analysresultat för klorerade alifater på jordprover tagna på fastigheten Anden 2 i Hjo. Redovisning av halter samt jämförelse med riktvärden. Parameter Prov samt djup [m under markyta] Riktvärde* 1 MP1-6 MP2-9 MP3-9 MP4-7 KM 2,2-2,6 2,7-3,0 3,0-3,5 2,5-3,0 mg/kg TS Torrsubstans (%) 73,7 81,5 73,3 80,8 BTEX [mg/kg TS] Bensen < 0,0035 0,012 0,04 Toluen < 0, Etylbensen < 0, M/P/O-Xylen < 0, Summa TEX < 0,20 Klorerade alifater [mg/kg TS] 1, 1, 1, 2- Tetrakloretan < 0,0050 < 0,0050 < 0,0050 1, 1, 1- Trikloretan < 0,0050 < 0,0050 < 0, , 1, 2- Trikloretan < 0,0050 < 0,0050 < 0,0050 1, 1, 2- Trikloreten < 0,0050 < 0,0050 < 0,0050 1, 1- Dikloretan < 0,0050 < 0,0050 < 0,0050 1, 1- Dkloreten < 0,0050 < 0,0050 < 0,0050 1, 1- Diklorpropen < 0,0050 < 0,0050 < 0,0050 1, 2, 3- Triklorbensen < 0,0050 < 0,0050 < 0,0050 1, 2, 3- Triklorpropan < 0,0050 < 0,0050 < 0,0050 1, 2, 4- Triklorbensen < 0,0050 < 0,0050 < 0,0050 1, 2, 4- Trimetylbensen < 0,0050 < 0,0050 < 0,0050 1, 2- Dibrometan < 0,0050 < 0,0050 < 0,0050 0,0015 0,025 1, 2- Diklorbensen < 0,0050 < 0,0050 < 0,0050 1, 2- Dikloretan < 0,0050 < 0,0050 < 0,0050 0,02 0,06 1, 2- Diklorpropan < 0,0050 < 0,0050 < 0,0050 1, 3, 5- Trimetylbensen < 0,0050 < 0,0050 < 0,0050 1, 3- Diklorbensen < 0,0050 < 0,0050 < 0,0050 1, 3- Diklorpropan < 0,0050 < 0,0050 < 0,0050 1, 3- Diklorpropen < 0,0050 < 0,0050 < 0,0050 1, 4- Diklorbensen < 0,0050 < 0,0050 < 0,0050 2, 2- Diklorpropan < 0,0050 < 0,0050 < 0, Klortoluen < 0,0050 < 0,0050 < 0, Klortoluen < 0,0050 < 0,0050 < 0,0050 Bensen < 0,0050 < 0,0050 < 0,0050 0,012 0,04 Brombensen < 0,0050 < 0,0050 < 0,0050 Bromdiklormetan < 0,0050 < 0,0050 < 0,0050 0,06 1 Bromklormetan < 0,0050 < 0,0050 < 0,0050 cis- 1, 2- Dikloreten < 0,0050 < 0,0050 < 0,0050 Dibromklormetan < 0,0050 < 0,0050 < 0,0050 0,5 2 Dibrommetan < 0,0050 < 0,0050 < 0,0050 Diklormetan < 0,0050 < 0,0050 < 0,0050 0,08 0,25 Etylbensen < 0,0050 < 0,0050 < 0,0050 Fluotriklormetan < 0,0050 < 0,0050 < 0,0050 Hexachlorobutadiene (HCBD) < 0,0050 < 0,0050 < 0,0050 iso- Propylbensen < 0,0050 < 0,0050 < 0,0050 Klorbensen < 0,0050 < 0,0050 < 0,0050 m/p- Xylen < 0,0050 < 0,0050 < 0,0050 Naftalen < 0,0050 < 0,0050 < 0,0050 n- Butylbensen < 0,0050 < 0,0050 < 0,0050 o- Xylen < 0,0050 < 0,0050 < 0,0050 p- Isopropyltoluen < 0,0050 < 0,0050 < 0,0050 Anden 2 MKM mg/kg TS Tabell 1 - Jordprover Analysresultat sida 1 bgm.nu

19 Bilaga 3 - Analysresultat Anden 2, Hjo kommun Miljöteknisk undersökning Rapport Parameter MP1-6 MP2-9 MP3-9 MP4-7 2,2-2,6 2,7-3,0 3,0-3,5 2,5-3,0 Propylbensen < 0,0050 < 0,0050 < 0,0050 sec- Butylbensen < 0,0050 < 0,0050 < 0,0050 tert-butylbensen < 0,0050 < 0,0050 < 0,0050 Tertrakloreten < 0,0050 < 0,0050 < 0,0050 Tetraklormetan < 0,0050 < 0,0050 < 0,0050 Toluen < 0,0050 < 0,0050 < 0, trans- 1, 2- Dikloreten < 0,0050 < 0,0050 < 0,0050 trans- 1, 3- Diklorpropen < 0,0050 < 0,0050 < 0,0050 Tribommetan < 0,0050 < 0,0050 < 0,0050 Prov samt djup [m under markyta] Riktvärde* 1 KM mg/kg TS MKM mg/kg TS Triklormetan < 0,0050 < 0,0050 < 0,0050 0,4 1,2 Noter för tabell 1: *1 Naturvårdsverkets generella riktvärden för förorenad mark. Riktvärdena gällande från Riktvärde anges för Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM). < Innebär halter under laboratoriets rapporteringsgräns. Gulmarkerad ruta innebär att riktvärde för KM uppnås eller överskrids. Rödmarkerad ruta innebär att riktvärde för MKM uppnås eller överskrids. Tabell 1 - Jordprover Analysresultat sida 2 bgm.nu

20 Bilaga 3 - Analysresultat Anden 2 Tabell 2 Analysresultat för VOC för vattenprov tagna på fastigheten Anden 2 i Hjo kommun. Jämförelse görs av halt mot tillämpligt riktvärde. Parameter Klorerade kolväten, VOC (μg/l) Prov SGU-FS 2016:1 *1 VROM* 2 MP3GV 1,1,1,2-Tetrakloretan < 1,0 Riktvärde (µg/l) Intervention value (µg/l) 1,1,1-Trikloretan < 1, ,1,2-Trikloretan < 1, ,1,2-Trikloreten < 1,0 1,1-Dikloretan < 1, ,1-Dikloreten < 1,0 10 1,1-Diklorpropen < 1,0 1,2,3-Triklorpropan < 1,0 1,2,3-Triklorbensen < 1,0 1,2,4-Triklorbensen < 1,0 1,2,4-Trimetylbensen < 1,0 1,2-Dibrometan < 1,0 1,2-Diklorbensen < 1,0 1,2-Dikloretan < 1,0 0, ,2-Diklorpropan < 1,0 1,3,5-Trimetylbensen < 1,0 1,3-Diklorbensen < 1,0 1,3-Diklorpropan < 1,0 1,3-Diklorpropen < 1,0 trans-1,3-diklorpropen < 1,0 1,4-Diklorbensen < 1,0 2,2-Diklorpropan < 1,0 2-Klortoluen < 1,0 4-Klortoluen < 1,0 Bensen < 0,20 0,2 30 Brombensen < 1,0 Bromdiklormetan < 1,0 Bromklormetan < 1,0 cis-1,2-dikloreten < 1,0 Dibromklormetan < 1,0 Dibrommetan < 1,0 Diklormetan < 1, Etylbensen < 1,0 150 Fluorotriklormetan (CFC-11) < 1,0 Hexachlorobutadiene (HCBD) < 1,0 iso-propylbensen < 1,0 Klorbensen < 1,0 Naftalen < 1,0 m/p-xylen < 1,0 n-butylbensen < 1,0 o-xylen < 1,0 p-isopropyltoluen < 1,0 Propylbensen < 1,0 sec-butylbensen < 1,0 tert-butylbensen < 1,0 Tetrakloreten/perkloretylen < 1,0 40 Tetraklormetan < 1,0 10 Analysresultat - Vatten Sida 1

21 Bilaga 3 - Analysresultat Toluen < 1, trans-1,2-dikloreten < 1,0 Tribrommetan < 1,0 Triklormetan/kloroform < 1, Noter för tabell 2: *1 Riktvärden hämtade från Sveriges geologiska undersöknings författningssamling SGU-FS 2016:1. *2 Riktvärden enligt VROM. (2013). Ministry of Infrastructure and the Environment, Rev ANNEXES Circular on target values and intervention values for soil remediation. Riktvärden som anges är Intervention value - "krav på vidare utredning" < Innebär halter under laboratoriets rapporteringsgräns. Rödmarkerad innebär att tillämpbart riktvärde överskrids. Analysresultat - Vatten Sida 2

22 BILAGA 4

23 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: BG&M Konsult AB Rebecca Friberg Rådmansgatan SKÖVDE AR-17-SL EUSELI Í%R%^Â!0LX%Î Kundnummer: SL Analysrapport Uppdragsmärkn. Anden Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: MP1-6 2,2-26m Provtagningsplats: Provtagare Provtagningsdatum Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 73.7 % 5% SS-EN 12880:2000 1,1,1,2-Tetrakloretan < mg/kg Ts 20% LidMiljö.0A ,1,1-Trikloretan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloretan < mg/kg Ts 30% LidMiljö.0A ,1,2-Trikloreten < mg/kg Ts 20% LidMiljö.0A ,1-Dikloretan < mg/kg Ts 30% LidMiljö.0A ,1-Dikloreten < mg/kg Ts 30% LidMiljö.0A ,1-Diklorpropen < mg/kg Ts 25% LidMiljö.0A ,2,3-Triklorbensen < mg/kg Ts 30% LidMiljö.0A ,2,3-Triklorpropan < mg/kg Ts 25% LidMiljö.0A ,2,4-Triklorbensen < mg/kg Ts 30% LidMiljö.0A ,2,4-Trimetylbensen < mg/kg Ts 30% LidMiljö.0A ,2-Dibrometan < mg/kg Ts 30% LidMiljö.0A ,2-Diklorbensen < mg/kg Ts 15% LidMiljö.0A ,2-Dikloretan < mg/kg Ts 25% LidMiljö.0A ,2-Diklorpropan < mg/kg Ts 20% LidMiljö.0A ,3,5-Trimetylbensen < mg/kg Ts 30% LidMiljö.0A ,3-Diklorbensen < mg/kg Ts 20% LidMiljö.0A ,3-Diklorpropan < mg/kg Ts 25% LidMiljö.0A ,3-Diklorpropen < mg/kg Ts 30% LidMiljö.0A ,4-Diklorbensen < mg/kg Ts 20% LidMiljö.0A ,2-Diklorpropan < mg/kg Ts 30% LidMiljö.0A Klortoluen < mg/kg Ts 30% LidMiljö.0A Klortoluen < mg/kg Ts 30% LidMiljö.0A Bensen < mg/kg Ts 25% LidMiljö.0A Brombensen < mg/kg Ts 20% LidMiljö.0A Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

24 AR-17-SL EUSELI Í%R%^Â!0LX%Î Bromdiklormetan < mg/kg Ts 30% LidMiljö.0A Bromklormetan < mg/kg Ts 30% LidMiljö.0A cis-1,2-dikloreten < mg/kg Ts 25% LidMiljö.0A Dibromklormetan < mg/kg Ts 25% LidMiljö.0A Dibrommetan < mg/kg Ts 30% LidMiljö.0A Diklormetan < mg/kg Ts 30% LidMiljö.0A Etylbensen < mg/kg Ts 20% LidMiljö.0A Fluortriklormetan < mg/kg Ts 30% LidMiljö.0A Hexachlorobutadiene (HCBD) < mg/kg Ts 30% LidMiljö.0A iso-propylbensen < mg/kg Ts 25% LidMiljö.0A Klorbensen < mg/kg Ts 25% LidMiljö.0A m/p-xylen < mg/kg Ts 30% LidMiljö.0A Naftalen < mg/kg Ts 25% LidMiljö.0A n-butylbensen < mg/kg Ts 30% LidMiljö.0A o-xylen < mg/kg Ts 20% LidMiljö.0A p-isopropyltoluen < mg/kg Ts 25% LidMiljö.0A Propylbensen < mg/kg Ts 25% LidMiljö.0A sec-butylbensen < mg/kg Ts 30% LidMiljö.0A tert-butylbensen < mg/kg Ts 25% LidMiljö.0A Tetrakloreten < mg/kg Ts 20% LidMiljö.0A Tetraklormetan < mg/kg Ts 25% LidMiljö.0A Toluen < mg/kg Ts 25% LidMiljö.0A trans-1,2-dikloreten < mg/kg Ts 30% LidMiljö.0A trans-1,3-diklorpropen < mg/kg Ts 25% LidMiljö.0A Tribrommetan < mg/kg Ts 35% LidMiljö.0A Triklormetan < mg/kg Ts 25% LidMiljö.0A Kemisk kommentar Denna rapport ersätter tidigare utsänd rapport med samma provnummer. Provtagningsplats är justerad. Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Peter Nilsson Caroline Österberg, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

25 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: BG&M Konsult AB Rebecca Friberg Rådmansgatan SKÖVDE AR-16-SL EUSELI Í%R%^Â!0LUqÎ Kundnummer: SL Analysrapport Uppdragsmärkn. Anden Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: MP2-9 2,7-3,0 m Provtagningsplats: Provtagare Provtagningsdatum Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 81.5 % 5% SS-EN 12880:2000 1,1,1,2-Tetrakloretan < mg/kg Ts 20% LidMiljö.0A ,1,1-Trikloretan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloretan < mg/kg Ts 30% LidMiljö.0A ,1,2-Trikloreten < mg/kg Ts 20% LidMiljö.0A ,1-Dikloretan < mg/kg Ts 30% LidMiljö.0A ,1-Dikloreten < mg/kg Ts 30% LidMiljö.0A ,1-Diklorpropen < mg/kg Ts 25% LidMiljö.0A ,2,3-Triklorbensen < mg/kg Ts 30% LidMiljö.0A ,2,3-Triklorpropan < mg/kg Ts 25% LidMiljö.0A ,2,4-Triklorbensen < mg/kg Ts 30% LidMiljö.0A ,2,4-Trimetylbensen < mg/kg Ts 30% LidMiljö.0A ,2-Dibrometan < mg/kg Ts 30% LidMiljö.0A ,2-Diklorbensen < mg/kg Ts 15% LidMiljö.0A ,2-Dikloretan < mg/kg Ts 25% LidMiljö.0A ,2-Diklorpropan < mg/kg Ts 20% LidMiljö.0A ,3,5-Trimetylbensen < mg/kg Ts 30% LidMiljö.0A ,3-Diklorbensen < mg/kg Ts 20% LidMiljö.0A ,3-Diklorpropan < mg/kg Ts 25% LidMiljö.0A ,3-Diklorpropen < mg/kg Ts 30% LidMiljö.0A ,4-Diklorbensen < mg/kg Ts 20% LidMiljö.0A ,2-Diklorpropan < mg/kg Ts 30% LidMiljö.0A Klortoluen < mg/kg Ts 30% LidMiljö.0A Klortoluen < mg/kg Ts 30% LidMiljö.0A Bensen < mg/kg Ts 25% LidMiljö.0A Brombensen < mg/kg Ts 20% LidMiljö.0A Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

26 AR-16-SL EUSELI Í%R%^Â!0LUqÎ Bromdiklormetan < mg/kg Ts 30% LidMiljö.0A Bromklormetan < mg/kg Ts 30% LidMiljö.0A cis-1,2-dikloreten < mg/kg Ts 25% LidMiljö.0A Dibromklormetan < mg/kg Ts 25% LidMiljö.0A Dibrommetan < mg/kg Ts 30% LidMiljö.0A Diklormetan < mg/kg Ts 30% LidMiljö.0A Etylbensen < mg/kg Ts 20% LidMiljö.0A Fluortriklormetan < mg/kg Ts 30% LidMiljö.0A Hexachlorobutadiene (HCBD) < mg/kg Ts 30% LidMiljö.0A iso-propylbensen < mg/kg Ts 25% LidMiljö.0A Klorbensen < mg/kg Ts 25% LidMiljö.0A m/p-xylen < mg/kg Ts 30% LidMiljö.0A Naftalen < mg/kg Ts 25% LidMiljö.0A n-butylbensen < mg/kg Ts 30% LidMiljö.0A o-xylen < mg/kg Ts 20% LidMiljö.0A p-isopropyltoluen < mg/kg Ts 25% LidMiljö.0A Propylbensen < mg/kg Ts 25% LidMiljö.0A sec-butylbensen < mg/kg Ts 30% LidMiljö.0A tert-butylbensen < mg/kg Ts 25% LidMiljö.0A Tetrakloreten < mg/kg Ts 20% LidMiljö.0A Tetraklormetan < mg/kg Ts 25% LidMiljö.0A Toluen < mg/kg Ts 25% LidMiljö.0A trans-1,2-dikloreten < mg/kg Ts 30% LidMiljö.0A trans-1,3-diklorpropen < mg/kg Ts 25% LidMiljö.0A Tribrommetan < mg/kg Ts 35% LidMiljö.0A Triklormetan < mg/kg Ts 25% LidMiljö.0A Kemisk kommentar Denna rapport ersätter tidigare utsänd rapport med samma provnummer. Provtagningsplats är justerad. Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Peter Nilsson Caroline Österberg, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

27 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: BG&M Konsult AB Rebecca Friberg Rådmansgatan SKÖVDE AR-16-SL EUSELI Í%R%^Â!0LVzÎ Kundnummer: SL Analysrapport Uppdragsmärkn. Anden Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: MP3-9 3,0-3,5m Provtagningsplats: Provtagare Provtagningsdatum Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 73.3 % 5% SS-EN 12880:2000 1,1,1,2-Tetrakloretan < mg/kg Ts 20% LidMiljö.0A ,1,1-Trikloretan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloretan < mg/kg Ts 30% LidMiljö.0A ,1,2-Trikloreten < mg/kg Ts 20% LidMiljö.0A ,1-Dikloretan < mg/kg Ts 30% LidMiljö.0A ,1-Dikloreten < mg/kg Ts 30% LidMiljö.0A ,1-Diklorpropen < mg/kg Ts 25% LidMiljö.0A ,2,3-Triklorbensen < mg/kg Ts 30% LidMiljö.0A ,2,3-Triklorpropan < mg/kg Ts 25% LidMiljö.0A ,2,4-Triklorbensen < mg/kg Ts 30% LidMiljö.0A ,2,4-Trimetylbensen < mg/kg Ts 30% LidMiljö.0A ,2-Dibrometan < mg/kg Ts 30% LidMiljö.0A ,2-Diklorbensen < mg/kg Ts 15% LidMiljö.0A ,2-Dikloretan < mg/kg Ts 25% LidMiljö.0A ,2-Diklorpropan < mg/kg Ts 20% LidMiljö.0A ,3,5-Trimetylbensen < mg/kg Ts 30% LidMiljö.0A ,3-Diklorbensen < mg/kg Ts 20% LidMiljö.0A ,3-Diklorpropan < mg/kg Ts 25% LidMiljö.0A ,3-Diklorpropen < mg/kg Ts 30% LidMiljö.0A ,4-Diklorbensen < mg/kg Ts 20% LidMiljö.0A ,2-Diklorpropan < mg/kg Ts 30% LidMiljö.0A Klortoluen < mg/kg Ts 30% LidMiljö.0A Klortoluen < mg/kg Ts 30% LidMiljö.0A Bensen < mg/kg Ts 25% LidMiljö.0A Brombensen < mg/kg Ts 20% LidMiljö.0A Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

28 AR-16-SL EUSELI Í%R%^Â!0LVzÎ Bromdiklormetan < mg/kg Ts 30% LidMiljö.0A Bromklormetan < mg/kg Ts 30% LidMiljö.0A cis-1,2-dikloreten < mg/kg Ts 25% LidMiljö.0A Dibromklormetan < mg/kg Ts 25% LidMiljö.0A Dibrommetan < mg/kg Ts 30% LidMiljö.0A Diklormetan < mg/kg Ts 30% LidMiljö.0A Etylbensen < mg/kg Ts 20% LidMiljö.0A Fluortriklormetan < mg/kg Ts 30% LidMiljö.0A Hexachlorobutadiene (HCBD) < mg/kg Ts 30% LidMiljö.0A iso-propylbensen < mg/kg Ts 25% LidMiljö.0A Klorbensen < mg/kg Ts 25% LidMiljö.0A m/p-xylen < mg/kg Ts 30% LidMiljö.0A Naftalen < mg/kg Ts 25% LidMiljö.0A n-butylbensen < mg/kg Ts 30% LidMiljö.0A o-xylen < mg/kg Ts 20% LidMiljö.0A p-isopropyltoluen < mg/kg Ts 25% LidMiljö.0A Propylbensen < mg/kg Ts 25% LidMiljö.0A sec-butylbensen < mg/kg Ts 30% LidMiljö.0A tert-butylbensen < mg/kg Ts 25% LidMiljö.0A Tetrakloreten < mg/kg Ts 20% LidMiljö.0A Tetraklormetan < mg/kg Ts 25% LidMiljö.0A Toluen < mg/kg Ts 25% LidMiljö.0A trans-1,2-dikloreten < mg/kg Ts 30% LidMiljö.0A trans-1,3-diklorpropen < mg/kg Ts 25% LidMiljö.0A Tribrommetan < mg/kg Ts 35% LidMiljö.0A Triklormetan < mg/kg Ts 25% LidMiljö.0A Kemisk kommentar Denna rapport ersätter tidigare utsänd rapport med samma provnummer. Provtagningsplats är justerad. Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Peter Nilsson Caroline Österberg, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

29 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: BG&M Konsult AB Rebecca Friberg Rådmansgatan SKÖVDE AR-16-SL EUSELI Í%R%^Â!0LWÇÎ Kundnummer: SL Analysrapport Uppdragsmärkn. Anden Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: MP4-7 2,5-3,0 Provtagningsplats: Provtagare Provtagningsdatum Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 80.8 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts 30% LidMiljö.0A Kemisk kommentar Denna rapport ersätter tidigare utsänd rapport med samma provnummer. Provtagningsplats är justerad. Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Peter Nilsson (peter.nilsson@bgm.nu) Caroline Österberg, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1

30 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: BG&M Konsult AB Rebecca Friberg Rådmansgatan SKÖVDE AR-16-SL EUSELI Í%R%^Â!0IÇ[Î Kundnummer: SL Analysrapport Uppdragsmärkn. ANDEN Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Grundvatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: MP3GV Provtagningsplats: ,7 Rebecca Friberg Analys Resultat Enhet Mäto. Metod/ref 1,1,1,2-Tetrakloretan < 1.0 µg/l 20% LidMiljö.0A ,1,1-Trikloretan < 1.0 µg/l 25% LidMiljö.0A ,1,2-Trikloretan < 1.0 µg/l 30% LidMiljö.0A ,1,2-Trikloreten < 1.0 µg/l 20% LidMiljö.0A ,1-Dikloretan < 1.0 µg/l 30% LidMiljö.0A ,1-Dikloreten < 1.0 µg/l 30% LidMiljö.0A ,1-Diklorpropen < 1.0 µg/l 25% LidMiljö.0A ,2,3-Triklorpropan < 1.0 µg/l 25% LidMiljö.0A ,2,3-Triklorbensen < 1.0 µg/l 30% LidMiljö.0A ,2,4-Triklorbensen < 1.0 µg/l 20% LidMiljö.0A ,2,4-Trimetylbensen < 1.0 µg/l 30% LidMiljö.0A ,2-Dibrometan < 1.0 µg/l 25% LidMiljö.0A ,2-Diklorbensen < 1.0 µg/l 15% LidMiljö.0A ,2-Dikloretan < 1.0 µg/l 25% LidMiljö.0A ,2-Diklorpropan < 1.0 µg/l 20% LidMiljö.0A ,3,5-Trimetylbensen < 1.0 µg/l 30% LidMiljö.0A ,3-Diklorbensen < 1.0 µg/l 15% LidMiljö.0A ,3-Diklorpropan < 1.0 µg/l 25% LidMiljö.0A ,3-Diklorpropen < 1.0 µg/l 25% LidMiljö.0A trans-1,3-diklorpropen < 1.0 µg/l 25% LidMiljö.0A ,4-Diklorbensen < 1.0 µg/l 15% LidMiljö.0A ,2-Diklorpropan < 1.0 µg/l 30% LidMiljö.0A Klortoluen < 1.0 µg/l 30% LidMiljö.0A Klortoluen < 1.0 µg/l 30% LidMiljö.0A Bensen < 0.20 µg/l 25% LidMiljö.0A Brombensen < 1.0 µg/l 20% LidMiljö.0A Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

31 AR-16-SL EUSELI Í%R%^Â!0IÇ[Î Bromdiklormetan < 1.0 µg/l 25% LidMiljö.0A Bromklormetan < 1.0 µg/l 25% LidMiljö.0A cis-1,2-dikloreten < 1.0 µg/l 25% LidMiljö.0A Dibromklormetan < 1.0 µg/l 20% LidMiljö.0A Dibrommetan < 1.0 µg/l 30% LidMiljö.0A Diklormetan < 1.0 µg/l 30% LidMiljö.0A Etylbensen < 1.0 µg/l 20% LidMiljö.0A Fluorotriklormetan (CFC-11) < 1.0 µg/l 30% LidMiljö.0A Hexachlorobutadiene (HCBD) < 1.0 µg/l 30% LidMiljö.0A iso-propylbensen < 1.0 µg/l 30% LidMiljö.0A Klorbensen < 1.0 µg/l 20% LidMiljö.0A Naftalen < 1.0 µg/l 25% LidMiljö.0A m/p-xylen < 1.0 µg/l 30% LidMiljö.0A n-butylbensen < 1.0 µg/l 30% LidMiljö.0A o-xylen < 1.0 µg/l 30% LidMiljö.0A p-isopropyltoluen < 1.0 µg/l 25% LidMiljö.0A Propylbensen < 1.0 µg/l 25% LidMiljö.0A sec-butylbensen < 1.0 µg/l 30% LidMiljö.0A tert-butylbensen < 1.0 µg/l 30% LidMiljö.0A Tetrakloreten < 1.0 µg/l 20% LidMiljö.0A Tetraklormetan < 1.0 µg/l 25% LidMiljö.0A Toluen < 1.0 µg/l 20% LidMiljö.0A trans-1,2-dikloreten < 1.0 µg/l 30% LidMiljö.0A Tribrommetan < 1.0 µg/l 30% LidMiljö.0A Triklormetan < 1.0 µg/l 25% LidMiljö.0A Kemisk kommentar Denna rapport ersätter tidigare utsänd rapport med samma provnummer. Provmärkningen är justerad. Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Caroline Österberg, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

32 Provsvar och faktura till BG&M Konsult AB Rebecca Friberg Rådmansgatan SKÖVDE RESULTATREDOVISNING AV KEMISKA ANALYSER Denna rapport med bilagor får endast återges i sin helhet om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Objekt Anden 2 Provnummer (1 st) Ansvarig provtagare Rebecca Friberg Provtagningsdatum Ankomst till laboratoriet Analysansvarig Eurofins Pegasuslab AB Uppdragsnummer EUSEUP Denna analysrapport är elektroniskt signerad. Stefan Eriksson, Kemiingenjör Eurofins Pegasuslab AB Rapportkod: AR-16-LU Sid 1 av 2 Box 97, Uppsala * Tel * Org. nr Besöksadress: Rapsgatan 21, Uppsala *

33 Analysresultat Klorerade lösningsmedel + nedbrytningsprodukter (*CA) Objekt: Anden 2 Provnr Provmärkning Luftvolym¹ Anden 2 25 liter Substans (µg/m³) Metod Mätosäkerhet(%) Ort Kloroform <0.41 GC-MS ±20 Vejen 1,1,1-Trikloretan <0.41 GC-MS ±20 Vejen Tetraklormetan <0.41 GC-MS ±20 Vejen Trikloretylen <0.41 GC-MS ±20 Vejen Tetrakloretylen <0.41 GC-MS ±20 Vejen Vinylklorid <0.16 GC-MS ±30 Vejen 1,1-Dikloreten <0.16 GC-MS ±24 Vejen trans-1,2-dikloreten <0.16 GC-MS ±20 Vejen cis-1,2-dikloreten <0.16 GC-MS ±28 Vejen 1,1-Dikloretan <0.16 GC-MS ±20 Vejen 1,2-Dikloretan <0.041 GC-MS ±20 Vejen Kloretan** <1.2 GC-MS ±30 Vejen ¹ : Resultat beräknat från kunduppgift # : Ingen parameter påvisad. **: Omfattas ej av ackrediteringen. < : Mindre än > : Större än Ackrediterad enligt DS EN ISO/IEC DANAK 168 ANSVAR Eurofins Pegasuslab AB ansvarar för provets hantering från ankomsten till laboratoriet till dess att provsvaret är klart, skickat till kund och arkiverat. Eurofins Pegasuslab AB ansvarar inte för provets hantering vid provtagning och transport till laboratoriet. *CA = Eurofins Miljø A/S, Vejen Denna analysrapport är elektroniskt signerad. Stefan Eriksson, Kemiingenjör Eurofins Pegasuslab AB Rapportkod: AR-16-LU Sid 2 av 2 Box 97, Uppsala * Tel * Org. nr Besöksadress: Rapsgatan 21, Uppsala *
