1 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan Utredning av förekomst av klorerade lösningsmedel inför utbyggnad av Tomtbergaskolan Platsen dit grundvattnet flödar och en av provtagningspunkterna. Beställare: Huge Fastigheter Upprättad av: / Granskad av: Ewa Lind/ Geoveta AB Sjöängsvägen Sollentuna Telefon: /Users/michaelagren/Soonr Workplace/Uppdrag aktuella/ / Huge Tomtbergaskolan/Rapporter/Fo rorenad mark/utredning klorerade lösningsmedel.docx

2 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan 1 SAMMANFATTNING BAKGRUND Allmänt om uppdraget Tillgängligt underlag Jordarter Tomtbergaskolan och Tomtbergaskolan Målformulering Konceptuell modell Skyddsobjekt Exponeringsvägar Spridningsvägar Provtagningsstrategi Klorerade lösningsmedel Andra vanliga föroreningar Undersökning av hälso- och miljörisker Undersökningens omfattning METODER Undersökningsområde Grundvattenriktning Sondering, jordprovtagning och installation av grundvattenrör Grundvattenprovtagning Porgasprovtagning Infiltrationstest Analyser Klorerade lösningsmedel Petroleumprodukter Polyaromatiska miljöanalyser BTEX Metaller Utvärdering Jordprover Grundvatten Porgas RESULTAT Allmänna mark- och grundvattenförhållanden Jordlagerföljd /Users/michaelagren/Soonr Workplace/Uppdrag aktuella/ / Huge Tomtbergaskolan/Rapporter/Fo rorenad mark/utredning klorerade lösningsmedel.docx

3 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan 4.3 Infiltration Grundvattenriktning Grundvattennivå Fältanalys av grundvatten Föroreningar i grundvatten Föroreningar i jord Föroreningar i porgas Avvikelser från provtagningsplan DISKUSSION Klorerade lösningsmedel Andra vanliga föroreningar Undersökning av hälso- och miljörisker SLUTSATS REFERENSER BILAGOR /Users/michaelagren/Soonr Workplace/Uppdrag aktuella/ / Huge Tomtbergaskolan/Rapporter/Fo rorenad mark/utredning klorerade lösningsmedel.docx

4 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan 1 SAMMANFATTNING En undersökning av föroreningar har utförts på Tomtbergaskolan för att klarlägga förutsättningar för en utbyggnad av skolan. Undersökningen har omfattat föroreningar i form av klorerade lösningsmedel som riskerar komma från en före detta kemtvätt i närheten av skolan samt andra vanliga föroreningar. Provtagning har utförts avseende grundvatten, jord och porgas. Inga klorerade lösningsmedel har påträffats i jorden eller grundvattnet, halter av övriga undersökta föroreningar underskrider nationella riktvärden och halter av lösningsmedel i markens porluft är så låga att de inte förväntas påverka inomhusluft negativt. Därmed är bedömningen att förutsättningarna för utbyggnad av Tomtbergaskolan inom detaljplaneområdet är goda och inga vidare provtagningar är motiverade. 2 BAKGRUND 2.1 Allmänt om uppdraget Huge Fastigheter utreder förutsättningarna för utbyggnad av Tomtbergaskolan (fastigheterna Tomtbergaskolan 6, Tomtberga 3:1, Tomtbergaskolan 13, figur 1) i Huddinge kommun. Utbyggnaden är föreslagen på nuvarande grusbollplan på skolans norra del (figur 2). På grund av att det tidigare har funnits en kemtvätt nord/nordöst om skolan, på Rådsvägen 5 på grannfastigheten Tomtbergaskolan 4 (Länsstyrelsen i Stockholms län 2005), finns det risk att föroreningar, såsom klorerade lösningsmedel, har förorenat grundvattnet och spridit föroreningar vidare långt utanför föroreningskällan. I syfte att klarlägga förutsättningarna för utbyggnad av Tomtbergaskolan inom detaljplaneområdet har Huge anlitat Geoveta för att utföra en översiktlig markteknisk undersökning för att visa om och var föroreningar föreligger. /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 1 (22)

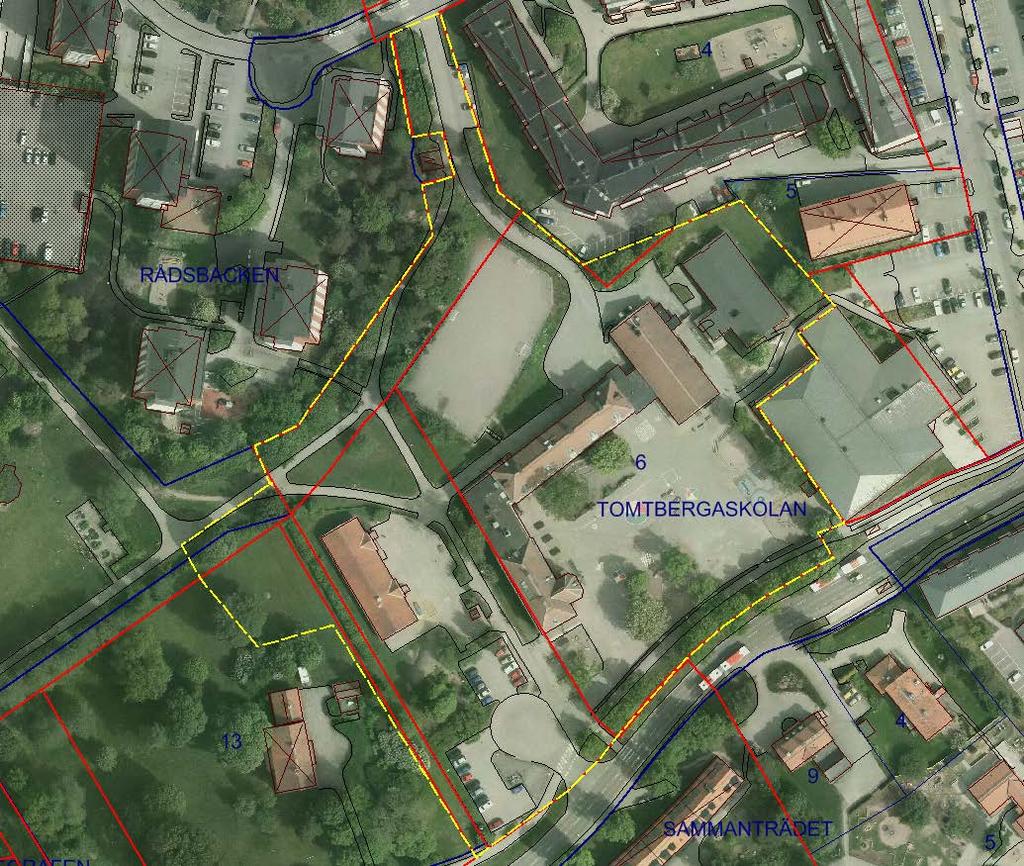

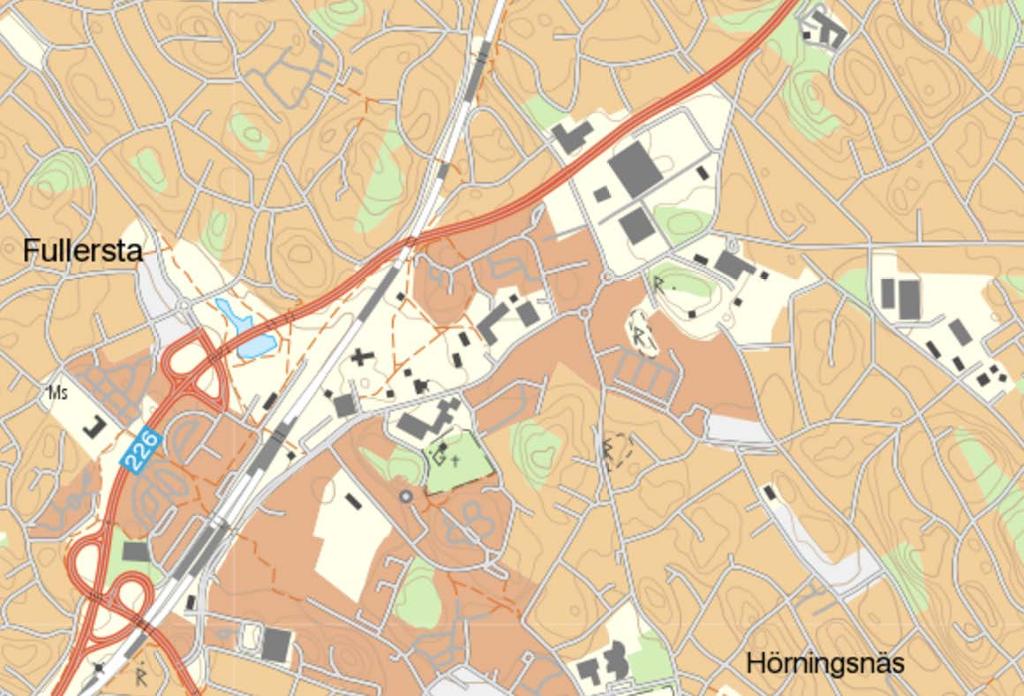

5 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan Rådsvägen 5 på Tomtbergaskolan 4 Tomtbergaskolan Figur 1. Placering av Tomtbergaskolans norra sida och Rådsvägen 5 på grannfastigheten Tomtbergaskolan 4 i Huddinge. Norr är uppåt i bild. Fastighet Tomtbergaskolan 4 Figur 2. Detaljplan för Tomtbergaskolans utbyggnad enligt Huddinge kommun (2016). Norr är uppåt i bild. /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 2 (22)

6 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan 2.2 Tillgängligt underlag Det finns ingen information om kemtvätten, annat än Länsstyrelsens (Länsstyrelsen i Stockholms län 2005) referens till annons i Gula Sidorna från 1965 och 1975 där adressen Rådsvägen 5 i Huddinge finns angiven. Verksamhetens omfattning, kemikalieförbrukning eller kemikalie- och avfallshantering på den före detta kemtvätten saknas. Information om anläggningsförhållanden, som till exempel grundläggningsförhållanden och infrastruktur kring kemtvätten, saknas också. Det finns generell information om geologiska förhållanden i SGU:s kartmaterial, vars karteringsdjup är 0,5 m och borde avspegla förhållandena väl, men eftersom området är kraftigt bebyggt är topografin och jordarterna i de översta marklagren därmed sannolikt förändrade. Resultat från en geoteknisk undersökning av den norra sidan av Tomtbergaskolan som utförts av Grontmij (2015) har funnits tillgänglig och använts som underlag inför provtagningen, men eftersom ingen liknande information om fastigheten Tomtbergaskolan 4 har varit tillgänglig har bilden av markförhållandena och spridningsvägar för eventuella klorerade lösningsmedel varit oklar. 2.3 Jordarter Tomtbergaskolan och Tomtbergaskolan 4 Enligt SGUs jordartskarta (2016) ligger fastigheterna inom ett område med glacial lera och berg (figur 3). Enligt den geotekniska undersökningen av Grontmij (2015) utgörs jorden överst (0-0,5 m) av fyllning bestående av grusig sand. Under fyllningen består jorden av torrskorpelera, lera och siltig lera och närmast berget finns 0,0-3,0 m morän med block. De undersökta punkter som har djupast till berg ligger vid vändplatsen nära skolans nuvarande bakre entré nära gränsen till Tomtbergaskolan 4 (Grontmij 2015, figur 4). Rådsvägen 5 på Tomtbergaskolan 4 Tomtbergaskolan Figur 3. Utsnitt från SGUs jordartskarta (2016) och fastigheternas placering. Sveriges geologiska undersökning. /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 3 (22)

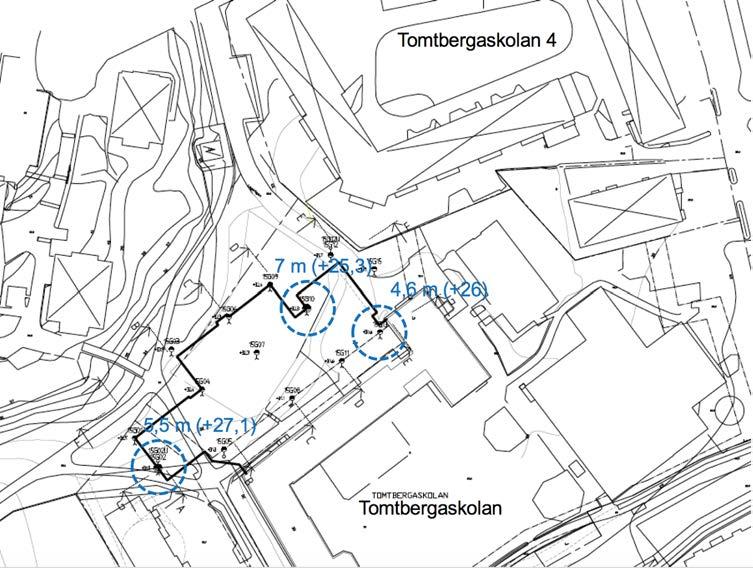

7 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan Figur 4. Djupa punkter till berg baserat på geoteknisk undersökning Utsnitt från karta och data från Grontmij (2015). Norr är uppåt i bild. 2.4 Målformulering Klorerade lösningsmedel har komplexa spridningsmönster och stor spridningspotential (SGF 2011). I uppdragsbeskrivningen (Huddinge kommun 2016) står det att undersökningen ska visa i vilken omfattning föroreningar finns och detta har beaktats i den initiala provtagningsplanen (Geoveta 2016). På grund av föroreningens egenskaper är det inte rimligt eller kostnadseffektivt att i detta tidiga skede ha som målsättning att avgränsa föroreningens utbredning. Målet har istället varit att svara på om det finns en förorening och om människor som ska vistas i Tomtbergaskolan under och efter utbyggnaden kan vara utsatta för hälsorisker, och baserat på detta bedöma behovet av fler undersökningar. Följande målformuleringar har satts upp: 1. Förekommer föroreningar med klorerade lösningsmedel? 2. Förekommer andra vanliga föroreningar? 3. Finns oacceptabla hälso- eller miljörisker? 2.5 Konceptuell modell Skyddsobjekt När det gäller objekt som kan tänkas exponeras för föroreningar, skyddsobjekt, har en begränsning gjorts till att enbart ta hänsyn till Tomtbergaskolans planerade nya lokaler och dess närmiljö och människor inom detaljplaneområdet. Det huvudsakliga skyddsobjektet är eleverna och skolpersonalen. De identifierade exponeringsobjekten listas i tabell 1. /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 4 (22)

8 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan Tabell 1. Skyddsobjekt för eventuella föroreningar. Människor Verksamma på platsen: Vuxna Verksamma på platsen: Barn Besökande: Vuxna Besökande: Barn Exponeringsvägar Miljö Markekosystem Grundvattenberoende ekosystem Ekosystem ovan jord För människors hälsa är de viktigaste exponeringsvägarna för klorerade lösningsmedel inandning av luft som påverkats av ångor från jord- och grundvattenföroreningar eller intag av förorenat grundvatten som används som dricksvatten (SGF 2011). På Tomtbergaskolan bedöms grundvattnet inte som en exponeringsväg för klorerade lösningsmedel men luften är en exponeringsväg. Människor som ska befinna sig i skolan och dess närhet kan exponeras för andra vanliga föroreningar genom hudkontakt med jord och eventuellt intag av frukt och bär. Miljön, det vill säga markekosystem, grundvattenberoende ekosystem och ekosystem ovan jord kan exponeras av föroreningar i grundvatten då grundvatten kan sprida föroreningar vidare på skolans område. Exponeringsvägar som identifierats är: Inandning av ånga från jord (klorerade lösningsmedel) Hudkontakt med ytligt jordlager (andra vanliga föroreningar) Intag av frukt, bär, svamp, rotsaker och grönsaker (andra vanliga föroreningar) Spridningsvägar Enligt SGF (2011) kan klorerade lösningsmedel sprida sig genom marken på ett sätt som är svårt att förutse och det är inte ovanligt att lösningsmedel i grundvatten sprids hundratals meter från källområdet, så eftersom Tomtbergaskolan ligger cirka meter från Rådsvägen 5 finns det en risk att den kan exponeras. Andra vanliga föroreningar, som till exempel metaller, kan spridas i miljön via grundvatten, och jorden vid ett källområde exempelvis en väg kan ackumulera föroreningar. Eftersom det saknas information om den gamla kemtvättens verksamhet och om markförhållanden vid kemtvätten har den teoretiska bedömningen av hur klorerade lösningsmedel kan spridas varit väldigt generell. Spridning kan ha skett tredimensionellt i grundvatten och/eller i genomsläppliga jordarter och/eller genom diffusion i täta jordarter. Sannolikheten för förekomst av föroreningar bedöms som störst där topografin, beskriven av Grontmij (2015) och undersökt vid inledande platsbesök av Geoveta, kan möjliggöra uppsamling av klorerade lösningsmedel nedströms den närmaste delen av fastigheten Tomtbergaskolan 4. Detta bedöms vara fallet på platser där djupet till berg är stort, det vill säga vid den nuvarande vändplatsen på skolans norra sida (figur 4) eftersom föroreningar teoretiskt sett brukar ansamlas i djuppunkter. Identifierade spridningsmekanismer är: /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 5 (22)

9 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan Utlakning till grundvatten och ytvatten Spridning via grundvatten Förångning Vattenerosion, ras och skred Frifasspridning Upptag i växter 2.6 Provtagningsstrategi Klorerade lösningsmedel För att få svar på målformuleringen Förekommer föroreningar med klorerade lösningsmedel? har följande provtagningsstrategi tillämpats: Strategin har varit att utföra en riktad provtagning i undersökningsmedierna porgas, grundvatten och jord. Provtagningspunkter har koncentrerats till platser där djupet till berggrundens överyta är stort. Baserat på resultat från provtagningen av de tre medierna görs en bedömning av om vidare provtagning av andra medier som till exempel inomhusluft, dagvatten och träd är motiverat. Vid utvärderingen läggs störst vikt på resultatet från provtagningen av grundvatten då föroreningskoncentrationen i grundvatten enligt SGF (2011) har liten rumslig och tidsmässig variation. Minst vikt läggs på resultaten från jordanalyserna som har stor rumslig variation även om den tidsmässiga variationen är liten. Porgas har medelstor rumslig och tidsmässig variation Andra vanliga föroreningar För att få svar på målformuleringen Förekommer andra vanliga föroreningar? har följande provtagningsstrategi tillämpats: Andra vanligt förekommande föroreningar som undersökts är petroleumprodukter, polyaromatiska ämnen, BTEX och metaller. Provtagningsstrategin var att ta ytprover av jord och grundvattenprov i djuppunkter Undersökning av hälso- och miljörisker Undersökningen av hälso- och miljörisker sammanfaller mycket med undersökningen av förekomst av föroreningar eftersom riskerna är beroende av förekomsterna. För att få svar på målformuleringen Finns oacceptabla hälso- eller miljörisker? har följande provtagningsstrategi tillämpats: Strategin för undersökningen av hälsorisker från klorerade lösningsmedel har varit att utföra provtagning av luft. Som ett första steg har provtagning utförts av jordens porgas, vilken kan ge ett värde på föroreningsförekomsten och kan ge underlag till en bedömning av om provtagning av inomhusluft är motiverat. Strategin för undersökningen av miljörisker från klorerade lösningsmedel har varit att utföra provtagning av grundvatten för att se om klorerade lösningsmedel förekommer i fri fas. /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 6 (22)

10 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan Strategin för undersökningen av hälso- och miljörisker från de andra vanliga föroreningarna har varit att utföra provtagning av jord i ytliga jordlager och av grundvatten i djuppunkter. Resultatet kan fungera som underlag till en bedömning av om ytterligare provtagning är motiverat. 2.7 Undersökningens omfattning Under fältarbetet har ett dynamiskt angreppssätt tillämpats där utförandet ändras från den initiala provtagningsplanen beroende på löpande resultat, till exempel har flytt av borrpunkter tillåtits ske. I denna rapport görs en bedömning av behovet av fortsatt provtagning. Undersökningen har omfattat följande moment: Platsbesök Provtagningsplan Undersökning av grundvattenriktning Skruvprovtagning av jord med borrbandvagn, 6 punkter, 2 prover per punkt Porgasprovtagning i 6 punkter Installation av grundvattenrör (miljörör), 2 punkter Grundvattenprovtagning, 2 tillfällen, totalt 6 st prover Inmätning av provtagningspunkter Fältanalys av grundvatten Infiltrationstest Laboratorieanalys av jord, porgas och grundvatten 3 METODER 3.1 Undersökningsområde Undersökningen utfördes den 16 juni-5 juli 2016 på Tomtbergaskolans norra sida, i 6 punkter (figur 5): 16T01, 16T02, 16T03, 16T04, 16T05 och 16T07. /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 7 (22)

11 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan Tomtbergaskolan 4 16T05 16T04 16T03 30,4 Lr 16T01 16T02 Lr 30,4 16T07 Tomtbergaskolan 30,3 Figur 5. Provpunkternas placering på Tomtbergaskolans norra sida. Norr är rakt uppåt i bild. 3.2 Grundvattenriktning En översiktlig kartering av grundvattnets troliga riktning utfördes baserat på fältbesök, studier av terräng-, topografiska- och jordartskartor samt resultat från den geotekniska sondering som utförts av Grontmij (2015). 3.3 Sondering, jordprovtagning och installation av grundvattenrör Jordprovtagning och installation av grundvattenrör utfördes av Björn Nilsson på Tyréns med hjälp av borrbandvagn Hafo Geovetas och Ewa Lind närvarade. Jb-sondering (Jb1), enligt SGF Rapport 2:99/Geoteknisk fälthandbok SGF Rapport 1:2013, utfördes med 57 mm stiftkrona och 44 mm geostänger i samtliga 6 punkter. I punkterna utfördes även störd provtagning med skruvprovtagning enligt EN ISO :2006/Geoteknisk fälthandbok SGF Rapport 1:2013 den 16 och 17 juni Totalt togs 12 samlingsprover, ett prov från den ytliga jorden (cirka 0,0-0,5 meter djup under markytan) och ett från det understa jordlagret (cirka 0,0-0,5 meter ovan bergets överyt i de sex punkterna. Samlingsproverna togs på enskilda lager. Grundvattenrör (PEH) installerades i provpunkterna 16T02 och 16T07. Grundvattenrörets filter placerades vid nivån för bergets överyta, på nivåerna +3,1 respektive +4,4. /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 8 (22)

12 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan 3.4 Grundvattenprovtagning Innan provtagningen inleddes så kontrollerades om det fanns fri fas och därefter lodades grundvattnets nivå i de bägge rören, GV16T02 och GV16T07. Grundvattnet omsattes före provtagningen minst tre gånger rörvolymen den 20 och 22 juni 2016 med hjälp av skakpump. Provtagningen på grundvattnet utfördes av Geovetas och Tomas Schedwin vid två tillfällen, den 22 juni och den 5 juli Den första provtagningen utfördes med hjälp av bailer i båda grundvattenrörens ytliga vattenlager (0,0-0,3 meter under vattenytan) och med skakpump i båda grundvattenrörens undre vattenlager (0,0-0,3 meter ovan berg). Den andra provtagningen utfördes med elektrisk peristaltisk sugpump av typ 12VDC Standard i båda grundvattenrörens undre vattenlager (0,0-0,3 meter ovan berg). Pumpflödet hölls på låg nivå. Fältanalys av grundvattnet utfördes avseende parametrarna ph, konduktivitet, syre och temperatur. 3.5 Porgasprovtagning Aktiv porgasprovtagning utfördes den 20 juni 2016 av Geovetas och Tomas Schedwin. Till porgasprovtagningen användes perforerat porgasspjut (nedslaget cirka 75 cm i marken), adsorbentrör (kol) och porgaspump. Vid provtagningstillfället pågick porgaspumpningen mellan 154 och 229 minuter (tabell 1). Tabell 2. Pumptid och luftvolym för porgasprovtagningen i de sex punkterna. Provpunkt Pumptid (minuter) Luftvolym (liter) 16T T T T T T Infiltrationstest För att bedöma infiltrationskapaciteten för de befintliga jordarterna gjordes ett infiltrationstest den 17 juni 2016 av Geovetas Ewa Lind. Ett 110 cm djupt hål borrades upp med hjälp av en 80 mm miljöskruv. Jorden i hålet vattenmättades i två omgångar med 30 min väntetid mellan tillfällena. Efter detta monterades en tumstock lodrätt i hålet ned till botten för att kunna mäta hur mycket vatten per tidsenhet som jorden infiltrerade. Hålet fylldes med vatten och tidtagning startades. Efter cirka 3 timmar avbröts mätningen och sänkningen av vattenytan mättes. Den uppmätta infiltrationen utvärderades enligt SGI (2008). 3.7 Analyser Analyser är valda enligt nedan med utgångspunkt från provtagningsstrategin. /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 9 (22)

13 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan Klorerade lösningsmedel Klorerade lösningsmedel används främst i kemtvättar och verkstadsindustrier. Lösningsmedlen och dess nedbrytningsprodukter är bland annat cancerogena och eftersom de är flyktiga är den främsta exponeringsvägen för människor inandning. De består av klorerade kolväten som är tyngre än vatten, har relativt låg vattenlöslighet, låg viskositet och god inträngningsförmåga, vilket gör att de i vätskeform kan sjunka djupt genom vattenmättad jord, tränga in i täta jordar och spridas långa sträckor från källområdet Petroleumprodukter I denna grupp återfinns bensin, diesel och eldningsolja, lösningsmedel samt andra alifater och aromater som använts för framställning av bland annat plaster och läkemedel. Ämnena är cancerogena och kan orsaka skador på det centrala nervsystemet Polyaromatiska miljöanalyser BTEX Metaller Här ingår PAH:er som ofta avger en stark lukt. De återfinns i petroleum och i kol och är mycket vanliga i stadsmiljö. En stor andel finns i eldningsolja, asfalt, som mjukgörare i diverse plaster. Ämnena är cancerogena. Enkla aromatiska kolväten som består av Bensen, Toluen, Etylbensen och Xylen. Förekommer i stora mängder i bensin och kan påverka nervsystemet samt förorsaka leukemi. Tungmetaller är viktiga substanser för att växter och djur ska kunna leva. Dock behövs det endast mycket små mängder. I större doser är tungmetaller mycket giftiga och kan orsaka omfattande skador på levande organismer så som nervskador och beteendestörningar samt framkalla cancer. 3.8 Utvärdering Jordprover Analysresultaten för jordproverna är utvärderade mot Naturvårdsverkets generella riktvärden för förorenad mark (tabell 2, Naturvårdsverket 2016). Det finns inte riktvärden för övriga klorerade kolväten som analyserats. Naturvårdsverkets generella riktvärden har tagits fram för två olika typer av markanvändning: Känslig markanvändning (KM); markkvaliteten begränsar inte val av markanvändning. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. Mindre känslig markanvändning (MKM); markkvaliteten begränsar val av markanvändning till exempelvis kontor, industrier eller vägar. De exponerade grupperna antas vara personer som vistas i området under sin /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 10 (22)

14 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan yrkesverksamma tid samt barn och äldre som vistas i området tillfälligt. Markkvaliteten ger förutsättningar för markfunktioner som är av betydelse vid mindre känslig markanvändning, till exempel kan vegetation etableras och djur tillfälligt vistas i området. Grundvatten på ett avstånd av cirka 200 meter samt ytvatten skyddas. Tabell 3. Naturvårdsverkets generella riktvärden för förorenad mark (Naturvårdsverket 2016) i mg/kg TS. Anm 1: Ämnen som i stor utsträckning kan förekomma i porluft. Kompletterande analyser av markluft och inomhusluft rekommenderas. Anm 2: Ämnen som i stor utsträckning kan förekomma i grundvatten. Kompletterande analyser av grundvatten rekommenderas. Ämne KM MKM Kommentar Antimon Arsenik Barium Bly Kadmium 0,8 12 Kobolt Koppar Krom totalt Om andelen krom (VI) är större än 1% av den totala kromhalten bör även krom (VI) riskbedömas Krom (VI) 2 10 Anm 2 Kvicksilver 0,25 2,5 Molybden Nickel Vanadin Zink Cyanid total Cyanid fri 0,4 1,5 Anm 2 Summa fenol och kresoler 1,5 5 Anm 2 Summa klorfenoler (mono - pent 0,5 3 Anm 2 Summa mono- och diklorbensener 1 15 Anm 1, 2 Triklorbensener 1 10 Summa tetra- och pentaklorbensener 0,5 2 Hexaklorbensen 0,035 0,1 Diklormetan 0,08 0,25 Anm 1, 2 Dibromklormetan 0,5 2 Anm 1, 2 Bromdiklormetan 0,06 1 Anm 1, 2 Triklormetan 0,4 1,2 Anm 1, 2 Koltetraklorid (Tetraklormetan) 0,08 0,35 Anm 1, 2 1,2-dikloretan 0,02 0,06 Anm 1, 2 1,2-dibrometan 0,0015 0,025 Anm 1, 2 1,1,1-trikloretan 5 30 Anm 1, 2 Trikloreten 0,2 0,6 Anm 1, 2 /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 11 (22)

15 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan Tetrakloreten 0,4 1,2 Anm 1, 2 Dinitrotoluen (2,4) 0,05 0,5 Anm 2 PCB-7 0,008 0,2 PCB-7 antas vara 20% av PCB-tot Dioxin (TCDD-ekv WHO-TEQ) 0, ,0002 Inkluderar även dioxinliknande PCB PAH-L 3 15 PAH med låg molekylvikt PAH-M 3,5 20 PAH med medelhög molekylvikt PAH-H 1 10 PAH med hög molekylvikt Bensen 0,012 0,04 Anm 1, 2 Toluen Anm 1, 2 Etylbensen Anm 1, 2 Xylen Anm 1, 2 Alifat >C5-C Anm 1, 2 Alifat >C8-C Anm 1 Alifat >C10-C Anm 1 Alifat >C12-C Alifat >C5-C Summa av alifatfraktioner ovan Alifat >C16-C Aromat >C8-C Aromat >C10-C Aromat >C16-C MTBE 0,2 0,6 Anm 1, 2 DDT, DDD, DDE 0,1 1 Aldrin-Dieldrin 0,02 0,18 Kvintozen-pentakloranilin 0,12 0,4 Organiska tennföreningar 0,25 0,5 Tributyltenn (TBT) 0,15 0,3 Dibutyltenn (DBT) 1,5 5 Monobutyltenn (MBT) 0,25 0,8 Irgarol 0,004 0,015 Diuron 0,025 0, Grundvatten Klorerade lösningsmedel i grundvatten Analysresultaten för grundvattenproverna är utvärderade mot SGU:s riktvärden för klorerade lösningsmedel i grundvatten (tabell 3, SGU 2013), Livsmedelsverkets riktvärden för dricksvatten (tabell 4, SLV 2001) samt mot nederländska riktvärden för grundvatten (tabell 5, VROM 2000). /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 12 (22)

16 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan Tabell 4. SGU:s riktvärden för grundvatten (SGU 2013). Ämne (µg/l) Riktvärde Utgångspunkt för att vända trend Kloroform ,2-Dikloretan 3 0,5 Trikloreten + Tetrakloreten 10 2 Tabell 5. Livsmedelsverkets riktvärden för dricksvatten (SLV 2001). Ämne (µg/l) Otjänligt 1,2-Dikloretan 3 Trikloreten + Tetrakloreten 10 Vinylklorid 0,5 Tabell 6. Nederländska riktvärden för grundvatten (VROM 2000). Ämne (µg/l löst) Ingen påverkan Kraftig påverkan Vinylklorid 0,01 5 diklormetan 0, ,1-dikloretan ,2-dikloretan ,1-dikloreten 0, ,2-dikloreten (cis+trans) 0,01 20 diklorpropaner 0,8 80 Triklormetan (Kloroform) ,1,1-trikloretan 0, ,1,2-trikloretan 0, trikloreten tetraklormetan 0,01 10 tetrakloreten 0, Övriga analyserade ämnen i grundvatten Bedömningen av tillståndet i grundvatten görs i fem klasser: (1) Mycket låg halt till (5) Mycket hög halt (SGU 2013:01, tabell 6). Klassindelningen utgår från bakgrundsvärden, Livsmedelsverkets gränsvärden för dricksvatten (LIVSFS 2011:3), Socialstyrelsens riktvärden för dricksvatten (SOSFS 2003:17 (M)), tidigare bedömningsgrunder (Naturvårdsverket rapport 4915), samt riktvärde för grundvatten och utgångspunkt för att vända trend (SGU-FS 2008:2). /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 13 (22)

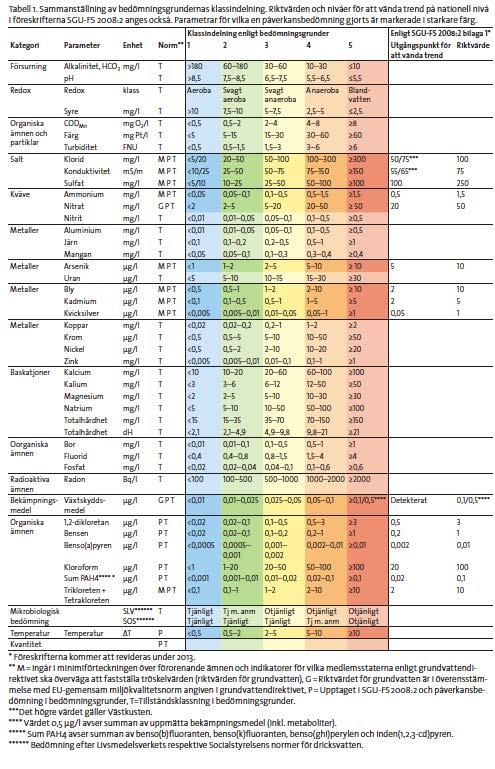

17 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan Tabell 7. Sammanställning av bedömningsgrunderna för grundvattens klassindelning (SGU 2013). /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 14 (22)

18 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan Porgas Avseende övriga kolväten har SPIMFAB tagit fram förslag till riktvärden för grundvatten för efterbehandling av förorenade bensinstationer och dieselanläggningar (SPI 2010) enligt tabell 7. Tabell 8. Aktuella delar av SPIMFABs förslag på riktvärden (SPI-RV) för grundvatten (mg/l). Ämnen Dricksvatten (mg/l) Ytvatten (mg/l) Våtmarker (mg/l) Alifater >C5-C 8 0,1 0,3 1,5 Alifater >C8-C10 0,1 0,15 1 Alifater >10-C12 0,1 0,3 1 Alifater >C12-C16 0,1 3 1 Alifater >C16-C35 0,1 3 1 Bensen 0,0005 0,5 1 Toluen 0,04 0,5 2 Etylbensen 0,03 0,5 0,7 Xylen 0,25 0,5 1 Aromater >C8-C10 0,07 0,5 0,15 Aromater >C10-C16 0,01 0,12 0,015 Aromater >C16-C35 0,002 0,005 0,015 PAH-L 0,01 0,12 0,04 PAH-M 0,002 0,005 0,015 PAH-H 0, ,12 0,003 MTBE 0, Analyserade ämnen som inte omfattas av ovanstående riktvärden för grundvatten utvärderades inte. Det saknas generella riktvärden för klorerade lösningsmedel i porgas. Analysresultaten för porgasproverna är istället jämförda mot Arbetsmiljöverkets rapport AFS: som anger riktvärden för inomhusmiljö (tabell 8). Värdena från Arbetsmiljöverket kan sammanfattas med två värden; Nivågränsvärde: den mängd av en substans man får utsättas för max 8 timmar per dag. Korttidsvärde: den halt man får utsättas för 15 minuter per dag. Tabell 9. Riktvärden för inomhusmiljö enligt Arbetsmiljöverket (2011). Ämne Nivågränsvärde (µg/m 3 ) Korttidsvärde (µg/m 3 ) Kloroform Trikloretylen Tetrakloretylen ,2-Dikloretan /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 15 (22)

19 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan 4 RESULTAT 4.1 Allmänna mark- och grundvattenförhållanden Marken på undersökningsområdet består överst av fyllnadsmassor. Fyllnaden ligger ovanpå ett lerlager med låg permeabilitet men med inslag av silt/finsand. Under leran, närmast berget, finns ett moränlager som är mäktigast närmast skolbyggnadens bakre entré, vid punkt 16T07. Här ligger berget djupast av de undersökta punkterna och här finns ett slutet grundvattenmagasin med övertryck, där grundvattennivån ligger 61 centimeter ovanför moränen i leran. I punkt 16T02, som ligger uppströms punkt 16T07, ligger grundvattnet i moränen och vid tiden för provtagningen fanns inget övertryck i röret. I de övriga fyra punkterna ligger berget nära markytan och här har inget grundvatten påträffats. 4.2 Jordlagerföljd Jordarter anges enligt SGF:s beteckningar. Överst finns fyllnadsmassor (Mg), ovanpå lera (Cl) och morän (Mn) (tabell 10). Tabell 10. Jordlagerföljd i de sex provpunkterna. Plushöjd anger lagrets övre gräns i meter. Plushöjd 16T01 16T02 16T03 16T04 16T05 16T07 31,6 Mg/hu Cl Si Mg/hu Si dc 31,5 Si dc 31,4 31,3 31,2 31,1 Mg/Cl Si Cl dc Si dc 31 30,9 Cl dc 30,8 Mg/grSa 30,7 Mg/grSa 30,6 Asfalt 30,5 Mg/grSa 30,4 Si Cl dc 30,3 30,2 SiCl dc 30,1 FSa 30 Mn 29,9 29,8 Mg/grSa Cl dc Berg Cl dc 29,7 29,6 SaMn /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 16 (22)

20 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan 4.3 Infiltration 29,5 29,4 29,3 29,2 Mn 29,1 29 Berg Mg/grSa Cl dc 28,9 Berg Cl dc, Si v 28,8 28,7 28,6 28,5 28,4 Cl dc Berg 28,3 28,2 Mn Cl Sa v 28, ,9 27,8 Mn 27,7 27,6 Berg 27,5 27,4 27,3 27,2 27, ,9 26,8 26,7 26,6 26,5 26,4 26,3 26,2 Berg Vattenytan sänktes cirka 14 cm under mätningen. Den uppmätta infiltrationen bestämdes till 3,8*10-5 m/s vilket innebär en kornstorlek mellan grovsilt och finsilt /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 17 (22)

21 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan (SGI 2008). Den okulära bedömningen av jorden visade att den består av varvig lera med tunna skikt av silt/finsand. 4.4 Grundvattenriktning Grundvattnet rör sig från nordväst och nordöst mot punkt 16T07 (figur 6) och Grontmij (2015):s punkt 15G13, som är lågpunkter på Tomtbergaskolans norra sida. 16T05 +31,56 16T04 +31,47 16T03 +31, Lr +30,85 16T01 16T02 +30,65 Lr T07 +30, Figur 6. Ungefärlig grundvattenriktning vid undersökningsområdet på norra Tomtbergaskolan. 4.5 Grundvattennivå Grundvattennivån låg stabilt i de båda grundvattenrören (tabell 15). Tabell 11. Uppmätta grundvattennivåer i grundvattenrör på Tomtbergaskolans nordöstra sida. M u my = meter under markytan. Provpunkt 16T02 16T07 m u my plushöjd m u my plushöjd ,25 +28, ,89 +27,76 2,25 +28, ,89 +27,76 2,27 +28,31 /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 18 (22)

22 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan 4.6 Fältanalys av grundvatten Fältanalysen av grundvattnet visade att ph och syrehalt var likartade i de båda grundvattenrören. Konduktiviteten var något högre i grundvattenröret 16T02 än i 16T07 (tabell 16). Tabell 12. Resultat från fältanalys av grundvatten under provtagningen. Provpunkt 16T02 16T07 Temperatur ( C) 14,4 12,2 ph 7,04 7,03 Konduktivitet (µs/cm) Löst syre (mg/l) 4,8 4, Föroreningar i grundvatten Resultaten från analyserna av klorerade lösningsmedel i grundvatten visade sig understiga detektionsgränsen för alla prover. Övriga kolväten som omfattas av SPIMFABs förslag på riktvärden (SPI-RV) för grundvatten hade halter under detektionsgränsen. Alla utvärderade metallhalter var låga, det vill säga klass 1 eller 2 enligt SGU:s (2013) bedömningsgrunder. Fullständiga analyssvar bifogas i bilaga Föroreningar i jord Resultaten från analyserna av klorerade lösningsmedel i jord visade sig understiga detektionsgränsen för alla prover. Övriga föroreningar som omfattas av Naturvårdsverkets (2016) riktvärden för förorenad mark understiger riktvärdena för känslig mark (KM). Fullständiga analyssvar bifogas i bilaga Föroreningar i porgas I porgasproverna detekterades fyra klorerade lösningsmedel och nedbrytningsprodukter. De detekterade ämnena var kloroform, trikloretylen, tetrakloretylen och 1,2-dikloretan. Kloroform förekom i provpunkterna 16T01, 16T03, 16T04, 16T05 och 16T07, trikloretylen förekom i 16T03 och 16T04, tetrakloretylen förekom i prov 16T07 och 1,2-dikloretylen förekom i prov 16T02 (tabell 17). Samtliga av de detekterade klorerade lösningsmedlen ligger dock under den nivå som Arbetsmiljöverket satt som gräns. Fullständigt analyssvar bifogas i bilaga 3. Tabell 13. Påvisade halter av klorerade lösningsmedel och dess nedbrytningsprodukter i de sex punkterna. Halter i fet stil markerar halter över analysmetodens detektionsgräns. Ämne 16T01 16T02 16T03 16T04 16T05 16T07 Kloroform (µg/m³) 2 <0,47 1,9 0,62 1,5 0,89 Trikloretylen (µg/m³) <0,46 <0,47 >3,7 1,1 <0,60 <0,52 Tetrakloretylen (µg/m³) <0,46 <0,47 <0,40 <0,60 <0,60 4,8 1,2-Dikloretan (µg/m³) <0,046 0,11 <0,040 <0,060 <0,060 <0, Avvikelser från provtagningsplan Följande avsteg från den initiala provtagningsplanen gjordes: /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 19 (22)

23 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan 2 grundvattenrör installerades och provtogs istället för 5 rör. Detta gjordes på grund av att inget grundvatten påträffades i flera planerade punkter. Provtagningspunkt 16T06 ströks från undersökningen och ersattes med punkt 16T07 där djupet till berg var större och där avståndet till kemtvätten var mindre. Skruvprovtagning av jord och provtagning av porgas utfördes i 6 punkter istället för 5 punkter på grund av att ytterligare en plats på området identifierades ha goda förutsättningar för en porgasmätning. 5 DISKUSSION 5.1 Klorerade lösningsmedel Inga klorerade lösningsmedel förekommer, varken i grundvattnet eller i jordproverna på Tomtbergaskolan. Låga halter av klorerade lösningsmedel har detekterats i porgasprover men halterna understiger gränsvärdena. De identifierade låga halterna av klorerade lösningsmedel i porgasen kan inte sägas med säkerhet komma från den nedlagda kemtvätten utan kan även härstamma från annan källa. Till exempel kan kloroform, som påträffats i fem av sex undersökningspunkter, enligt SGF (2011) bildas i låga halter naturligt i marken och i vissa barrträd. Inga av de undersökta ämnena har påträffats i grundvattnet i djuppunkten som ligger nära och nedströms fastighetsgränsen till Tomtbergaskolan 4. Förorening i grundvatten varierar generellt lite rumsligt och tidsmässigt. Därför kan bedömningen göras att det på Tomtbergaskolan inte förekommer klorerade lösningsmedel från den gamla kemtvätten. Ingen vidare provtagning för klorerade lösningsmedel är nödvändig på Tomtbergaskolan. 5.2 Andra vanliga föroreningar De övriga föroreningarna som undersökts förekommer enbart i låga halter och de understiger riktvärdena för känslig mark (KM) enligt Naturvårdsverket (2016). I grundvattnet är halterna av övriga föroreningar också låga jämfört med värden från SGU (2013) och SPIMFAB (SPI 2010). Det är inte troligt att det finns högre halter av föroreningarna längre ner i jorden eftersom leran har låg permeabilitet och därmed hindrar dessa ämnen från att sprida sig neråt. Ingen vidare provtagning för övriga föroreningar är nödvändig på Tomtbergaskolan. 5.3 Undersökning av hälso- och miljörisker Inga oacceptabla risker för människor eller miljö bedöms finnas på Tomtbergaskolans område. Människor kommer inte att exponeras för klorerade lösningsmedel eftersom halterna i markens porgas är så pass låga att inomhusluften inte förväntas att påverkas negativt enligt Arbetsmiljöverket (2011). Risk skulle enbart finnas om det både funnits en förorening som överskridit en viss halt, ett skyddsobjekt och en spridnings- eller exponeringsväg. Då inga klorerade lösningsmedel hittats i grundvattnet eller i jorden och då inget riktvärde har /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 20 (22)

24 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan överskridits finns inte någon förorening och någon vidare bedömning av risker eller vidare provtagning på Tomtbergaskolan är inte motiverat. 6 SLUTSATS Resultaten från undersökningen avseende föroreningar har visat att förutsättningarna för utbyggnad av Tomtbergaskolan inom detaljplaneområdet är goda. Halter av lösningsmedel i markens porluft är låga och de förväntas inte påverka inomhusluften negativt. Inga lösningsmedel har detekterats i jord- och grundvattenprover och halterna av övriga undersökta föroreningar underskrider riktvärdena. Inga vidare provtagningar är nödvändiga på Tomtbergaskolan. /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 21 (22)

25 Uppdragsledare Uppdragsnummer Karl Johan Lenneryd/ Datum Uppdragsnamn Huge Tomtbergaskolan 7 REFERENSER Arbetsmiljöverket, Hygieniska gränsvärden - Arbetsmiljöverkets föreskrifter och allmänna råd om hygieniska gränsvärden. Rapport AFS: Geoveta, Provtagningsplan Tomtbergaskolan. Daterad Huddinge kommun, Uppdragsbeskrivning för markteknisk undersökning gällande Tomtbergaskolan 6 m.f.l, Huddinge kommun Länsstyrelsen i Stockholms län, Förenade områden inventering av kemtvättar i Stockholms län. Rapport 2005:16. Naturvårdsverket, Bedömningsgrunder för miljökvalitet. Grundvatten. Rapport Naturvårdsverket, Tabell över generella riktvärden för förorenad mark URL: SGF, Klorerade lösningsmedel i mark och grundvatten att tänka på inför provtagning och upphandling. Svenska Geotekniska Föreningen. Rapport 2:2011. SGU, Bedömningsgrunder för grundvatten. SGU-rapport 2013:01. SGU, Jordartskarta. Framställd från SGUs databas med id-nr: RryNG6oLMh. Socialstyrelsen, 2005: Ändring i allmänna råden (SOSFS 2003:17) om Statens livsmedelsverk, Föreskrifter om ändring i Livsmedelsverkets föreskrifter (SLVFS 2001:30) om dricksvatten. LIVSFS 2011:3. försiktighetsmått för dricksvatten. Kungörelse SOSFS 2005:20 (M) SPI, SPI rekommendation: Efterbehandling av förorenade bensinstationer och dieselanläggningar. Svenska Petroleum Institutet. 8 BILAGOR Bilaga 1 Analyssvar från ackrediterat laboratorium - Grundvatten Bilaga 2 Analyssvar från ackrediterat laboratorium - Jord Bilaga 3 Analyssvar från ackrediterat laboratorium - Porgas /users/michaelagren/soonr workplace/uppdrag aktuella/ / huge tomtbergaskolan/rapporter/fo rorenad mark/utredning klorerade lo sningsmedel.docx Sida 22 (22)

26 Geoveta rapport Bilaga 1 (1/14) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!#5\kÎ Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Grundvatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Provtagningsplats: 16T02U2 16T02 16,4 Michaela gren :24 Analys Resultat Enhet Mäto. Metod/ref 1,1,1,2-Tetrakloretan < 1.0 µg/l 20% LidMiljö.0A ,1,1-Trikloretan < 1.0 µg/l 25% LidMiljö.0A ,1,2-Trikloretan < 1.0 µg/l 30% LidMiljö.0A ,1,2-Trikloreten < 1.0 µg/l 20% LidMiljö.0A ,1-Dikloretan < 1.0 µg/l 30% LidMiljö.0A ,1-Dikloreten < 1.0 µg/l 30% LidMiljö.0A ,1-Diklorpropen < 1.0 µg/l 25% LidMiljö.0A ,2,3-Triklorpropan < 1.0 µg/l 25% LidMiljö.0A ,2,3-Triklorbensen < 1.0 µg/l 30% LidMiljö.0A ,2,4-Triklorbensen < 1.0 µg/l 20% LidMiljö.0A ,2,4-Trimetylbensen < 1.0 µg/l 30% LidMiljö.0A ,2-Dibrometan < 1.0 µg/l 25% LidMiljö.0A ,2-Diklorbensen < 1.0 µg/l 15% LidMiljö.0A ,2-Dikloretan < 1.0 µg/l 25% LidMiljö.0A ,2-Diklorpropan < 1.0 µg/l 20% LidMiljö.0A ,3,5-Trimetylbensen < 1.0 µg/l 30% LidMiljö.0A ,3-Diklorbensen < 1.0 µg/l 15% LidMiljö.0A ,3-Diklorpropan < 1.0 µg/l 25% LidMiljö.0A ,3-Diklorpropen < 1.0 µg/l 25% LidMiljö.0A trans-1,3-diklorpropen < 1.0 µg/l 25% LidMiljö.0A ,4-Diklorbensen < 1.0 µg/l 15% LidMiljö.0A ,2-Diklorpropan < 1.0 µg/l 30% LidMiljö.0A Klortoluen < 1.0 µg/l 30% LidMiljö.0A Klortoluen < 1.0 µg/l 30% LidMiljö.0A Bensen < 0.20 µg/l 25% LidMiljö.0A Brombensen < 1.0 µg/l 20% LidMiljö.0A insända provet. Sida 1 av 2

27 Geoveta rapport Bilaga 1 (2/14) AR-16-SL EUSELI Í%R%^Â!#5\kÎ Bromdiklormetan < 1.0 µg/l 25% LidMiljö.0A Bromklormetan < 1.0 µg/l 25% LidMiljö.0A cis-1,2-dikloreten < 1.0 µg/l 25% LidMiljö.0A Dibromklormetan < 1.0 µg/l 20% LidMiljö.0A Dibrommetan < 1.0 µg/l 30% LidMiljö.0A Diklormetan < 1.0 µg/l 30% LidMiljö.0A Etylbensen < 1.0 µg/l 20% LidMiljö.0A Fluorotriklormetan (CFC-11) < 1.0 µg/l 30% LidMiljö.0A Hexachlorobutadiene (HCBD) < 1.0 µg/l 30% LidMiljö.0A iso-propylbensen < 1.0 µg/l 30% LidMiljö.0A Klorbensen < 1.0 µg/l 20% LidMiljö.0A Naftalen < 1.0 µg/l 25% LidMiljö.0A m/p-xylen < 1.0 µg/l 30% LidMiljö.0A n-butylbensen < 1.0 µg/l 30% LidMiljö.0A o-xylen < 1.0 µg/l 30% LidMiljö.0A p-isopropyltoluen < 1.0 µg/l 25% LidMiljö.0A Propylbensen < 1.0 µg/l 25% LidMiljö.0A sec-butylbensen < 1.0 µg/l 30% LidMiljö.0A tert-butylbensen < 1.0 µg/l 30% LidMiljö.0A Tetrakloreten < 1.0 µg/l 20% LidMiljö.0A Tetraklormetan < 1.0 µg/l 25% LidMiljö.0A Toluen < 1.0 µg/l 20% LidMiljö.0A trans-1,2-dikloreten < 1.0 µg/l 30% LidMiljö.0A Tribrommetan < 1.0 µg/l 30% LidMiljö.0A Triklormetan < 1.0 µg/l 25% LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

28 Geoveta rapport Bilaga 1 (3/14) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!#5[bÎ Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Grundvatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Provtagningsplats: 16T07U2 16T07 16,4 Michaela gren :00 Analys Resultat Enhet Mäto. Metod/ref 1,1,1,2-Tetrakloretan < 1.0 µg/l 20% LidMiljö.0A ,1,1-Trikloretan < 1.0 µg/l 25% LidMiljö.0A ,1,2-Trikloretan < 1.0 µg/l 30% LidMiljö.0A ,1,2-Trikloreten < 1.0 µg/l 20% LidMiljö.0A ,1-Dikloretan < 1.0 µg/l 30% LidMiljö.0A ,1-Dikloreten < 1.0 µg/l 30% LidMiljö.0A ,1-Diklorpropen < 1.0 µg/l 25% LidMiljö.0A ,2,3-Triklorpropan < 1.0 µg/l 25% LidMiljö.0A ,2,3-Triklorbensen < 1.0 µg/l 30% LidMiljö.0A ,2,4-Triklorbensen < 1.0 µg/l 20% LidMiljö.0A ,2,4-Trimetylbensen < 1.0 µg/l 30% LidMiljö.0A ,2-Dibrometan < 1.0 µg/l 25% LidMiljö.0A ,2-Diklorbensen < 1.0 µg/l 15% LidMiljö.0A ,2-Dikloretan < 1.0 µg/l 25% LidMiljö.0A ,2-Diklorpropan < 1.0 µg/l 20% LidMiljö.0A ,3,5-Trimetylbensen < 1.0 µg/l 30% LidMiljö.0A ,3-Diklorbensen < 1.0 µg/l 15% LidMiljö.0A ,3-Diklorpropan < 1.0 µg/l 25% LidMiljö.0A ,3-Diklorpropen < 1.0 µg/l 25% LidMiljö.0A trans-1,3-diklorpropen < 1.0 µg/l 25% LidMiljö.0A ,4-Diklorbensen < 1.0 µg/l 15% LidMiljö.0A ,2-Diklorpropan < 1.0 µg/l 30% LidMiljö.0A Klortoluen < 1.0 µg/l 30% LidMiljö.0A Klortoluen < 1.0 µg/l 30% LidMiljö.0A Bensen < 0.20 µg/l 25% LidMiljö.0A Brombensen < 1.0 µg/l 20% LidMiljö.0A insända provet. Sida 1 av 2

29 Geoveta rapport Bilaga 1 (4/14) AR-16-SL EUSELI Í%R%^Â!#5[bÎ Bromdiklormetan < 1.0 µg/l 25% LidMiljö.0A Bromklormetan < 1.0 µg/l 25% LidMiljö.0A cis-1,2-dikloreten < 1.0 µg/l 25% LidMiljö.0A Dibromklormetan < 1.0 µg/l 20% LidMiljö.0A Dibrommetan < 1.0 µg/l 30% LidMiljö.0A Diklormetan < 1.0 µg/l 30% LidMiljö.0A Etylbensen < 1.0 µg/l 20% LidMiljö.0A Fluorotriklormetan (CFC-11) < 1.0 µg/l 30% LidMiljö.0A Hexachlorobutadiene (HCBD) < 1.0 µg/l 30% LidMiljö.0A iso-propylbensen < 1.0 µg/l 30% LidMiljö.0A Klorbensen < 1.0 µg/l 20% LidMiljö.0A Naftalen < 1.0 µg/l 25% LidMiljö.0A m/p-xylen < 1.0 µg/l 30% LidMiljö.0A n-butylbensen < 1.0 µg/l 30% LidMiljö.0A o-xylen < 1.0 µg/l 30% LidMiljö.0A p-isopropyltoluen < 1.0 µg/l 25% LidMiljö.0A Propylbensen < 1.0 µg/l 25% LidMiljö.0A sec-butylbensen < 1.0 µg/l 30% LidMiljö.0A tert-butylbensen < 1.0 µg/l 30% LidMiljö.0A Tetrakloreten < 1.0 µg/l 20% LidMiljö.0A Tetraklormetan < 1.0 µg/l 25% LidMiljö.0A Toluen < 1.0 µg/l 20% LidMiljö.0A trans-1,2-dikloreten < 1.0 µg/l 30% LidMiljö.0A Tribrommetan < 1.0 µg/l 30% LidMiljö.0A Triklormetan < 1.0 µg/l 25% LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

30 Geoveta rapport Bilaga 1 (5/14) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!"#jRÎ Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Grundvatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Provtagningsplats: 16T02Ö1 16T02 8, :50 Analys Resultat Enhet Mäto. Metod/ref 1,1,1,2-Tetrakloretan < 1.0 µg/l 20% LidMiljö.0A ,1,1-Trikloretan < 1.0 µg/l 25% LidMiljö.0A ,1,2-Trikloretan < 1.0 µg/l 30% LidMiljö.0A ,1,2-Trikloreten < 1.0 µg/l 20% LidMiljö.0A ,1-Dikloretan < 1.0 µg/l 30% LidMiljö.0A ,1-Dikloreten < 1.0 µg/l 30% LidMiljö.0A ,1-Diklorpropen < 1.0 µg/l 25% LidMiljö.0A ,2,3-Triklorpropan < 1.0 µg/l 25% LidMiljö.0A ,2,3-Triklorbensen < 1.0 µg/l 30% LidMiljö.0A ,2,4-Triklorbensen < 1.0 µg/l 20% LidMiljö.0A ,2,4-Trimetylbensen < 1.0 µg/l 30% LidMiljö.0A ,2-Dibrometan < 1.0 µg/l 25% LidMiljö.0A ,2-Diklorbensen < 1.0 µg/l 15% LidMiljö.0A ,2-Dikloretan < 1.0 µg/l 25% LidMiljö.0A ,2-Diklorpropan < 1.0 µg/l 20% LidMiljö.0A ,3,5-Trimetylbensen < 1.0 µg/l 30% LidMiljö.0A ,3-Diklorbensen < 1.0 µg/l 15% LidMiljö.0A ,3-Diklorpropan < 1.0 µg/l 25% LidMiljö.0A ,3-Diklorpropen < 1.0 µg/l 25% LidMiljö.0A trans-1,3-diklorpropen < 1.0 µg/l 25% LidMiljö.0A ,4-Diklorbensen < 1.0 µg/l 15% LidMiljö.0A ,2-Diklorpropan < 1.0 µg/l 30% LidMiljö.0A Klortoluen < 1.0 µg/l 30% LidMiljö.0A Klortoluen < 1.0 µg/l 30% LidMiljö.0A Bensen < 0.20 µg/l 25% LidMiljö.0A Brombensen < 1.0 µg/l 20% LidMiljö.0A insända provet. Sida 1 av 2

31 Geoveta rapport Bilaga 1 (6/14) AR-16-SL EUSELI Í%R%^Â!"#jRÎ Bromdiklormetan < 1.0 µg/l 25% LidMiljö.0A Bromklormetan < 1.0 µg/l 25% LidMiljö.0A cis-1,2-dikloreten < 1.0 µg/l 25% LidMiljö.0A Dibromklormetan < 1.0 µg/l 20% LidMiljö.0A Dibrommetan < 1.0 µg/l 30% LidMiljö.0A Diklormetan < 1.0 µg/l 30% LidMiljö.0A Etylbensen < 1.0 µg/l 20% LidMiljö.0A Fluorotriklormetan (CFC-11) < 1.0 µg/l 30% LidMiljö.0A Hexachlorobutadiene (HCBD) < 1.0 µg/l 30% LidMiljö.0A iso-propylbensen < 1.0 µg/l 30% LidMiljö.0A Klorbensen < 1.0 µg/l 20% LidMiljö.0A Naftalen < 1.0 µg/l 25% LidMiljö.0A m/p-xylen < 1.0 µg/l 30% LidMiljö.0A n-butylbensen < 1.0 µg/l 30% LidMiljö.0A o-xylen < 1.0 µg/l 30% LidMiljö.0A p-isopropyltoluen < 1.0 µg/l 25% LidMiljö.0A Propylbensen < 1.0 µg/l 25% LidMiljö.0A sec-butylbensen < 1.0 µg/l 30% LidMiljö.0A tert-butylbensen < 1.0 µg/l 30% LidMiljö.0A Tetrakloreten < 1.0 µg/l 20% LidMiljö.0A Tetraklormetan < 1.0 µg/l 25% LidMiljö.0A Toluen < 1.0 µg/l 20% LidMiljö.0A trans-1,2-dikloreten < 1.0 µg/l 30% LidMiljö.0A Tribrommetan < 1.0 µg/l 30% LidMiljö.0A Triklormetan < 1.0 µg/l 25% LidMiljö.0A Vattentemperatur vid provtagning 14.4 C b)* Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN b) Uppgift från provtagare Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

32 Geoveta rapport Bilaga 1 (7/14) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!"#iIÎ Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Grundvatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Provtagningsplats: 16T07Ö1 16T07 8, :40 Analys Resultat Enhet Mäto. Metod/ref 1,1,1,2-Tetrakloretan < 1.0 µg/l 20% LidMiljö.0A ,1,1-Trikloretan < 1.0 µg/l 25% LidMiljö.0A ,1,2-Trikloretan < 1.0 µg/l 30% LidMiljö.0A ,1,2-Trikloreten < 1.0 µg/l 20% LidMiljö.0A ,1-Dikloretan < 1.0 µg/l 30% LidMiljö.0A ,1-Dikloreten < 1.0 µg/l 30% LidMiljö.0A ,1-Diklorpropen < 1.0 µg/l 25% LidMiljö.0A ,2,3-Triklorpropan < 1.0 µg/l 25% LidMiljö.0A ,2,3-Triklorbensen < 1.0 µg/l 30% LidMiljö.0A ,2,4-Triklorbensen < 1.0 µg/l 20% LidMiljö.0A ,2,4-Trimetylbensen < 1.0 µg/l 30% LidMiljö.0A ,2-Dibrometan < 1.0 µg/l 25% LidMiljö.0A ,2-Diklorbensen < 1.0 µg/l 15% LidMiljö.0A ,2-Dikloretan < 1.0 µg/l 25% LidMiljö.0A ,2-Diklorpropan < 1.0 µg/l 20% LidMiljö.0A ,3,5-Trimetylbensen < 1.0 µg/l 30% LidMiljö.0A ,3-Diklorbensen < 1.0 µg/l 15% LidMiljö.0A ,3-Diklorpropan < 1.0 µg/l 25% LidMiljö.0A ,3-Diklorpropen < 1.0 µg/l 25% LidMiljö.0A trans-1,3-diklorpropen < 1.0 µg/l 25% LidMiljö.0A ,4-Diklorbensen < 1.0 µg/l 15% LidMiljö.0A ,2-Diklorpropan < 1.0 µg/l 30% LidMiljö.0A Klortoluen < 1.0 µg/l 30% LidMiljö.0A Klortoluen < 1.0 µg/l 30% LidMiljö.0A Bensen < 0.20 µg/l 25% LidMiljö.0A Brombensen < 1.0 µg/l 20% LidMiljö.0A insända provet. Sida 1 av 2

33 Geoveta rapport Bilaga 1 (8/14) AR-16-SL EUSELI Í%R%^Â!"#iIÎ Bromdiklormetan < 1.0 µg/l 25% LidMiljö.0A Bromklormetan < 1.0 µg/l 25% LidMiljö.0A cis-1,2-dikloreten < 1.0 µg/l 25% LidMiljö.0A Dibromklormetan < 1.0 µg/l 20% LidMiljö.0A Dibrommetan < 1.0 µg/l 30% LidMiljö.0A Diklormetan < 1.0 µg/l 30% LidMiljö.0A Etylbensen < 1.0 µg/l 20% LidMiljö.0A Fluorotriklormetan (CFC-11) < 1.0 µg/l 30% LidMiljö.0A Hexachlorobutadiene (HCBD) < 1.0 µg/l 30% LidMiljö.0A iso-propylbensen < 1.0 µg/l 30% LidMiljö.0A Klorbensen < 1.0 µg/l 20% LidMiljö.0A Naftalen < 1.0 µg/l 25% LidMiljö.0A m/p-xylen < 1.0 µg/l 30% LidMiljö.0A n-butylbensen < 1.0 µg/l 30% LidMiljö.0A o-xylen < 1.0 µg/l 30% LidMiljö.0A p-isopropyltoluen < 1.0 µg/l 25% LidMiljö.0A Propylbensen < 1.0 µg/l 25% LidMiljö.0A sec-butylbensen < 1.0 µg/l 30% LidMiljö.0A tert-butylbensen < 1.0 µg/l 30% LidMiljö.0A Tetrakloreten < 1.0 µg/l 20% LidMiljö.0A Tetraklormetan < 1.0 µg/l 25% LidMiljö.0A Toluen < 1.0 µg/l 20% LidMiljö.0A trans-1,2-dikloreten < 1.0 µg/l 30% LidMiljö.0A Tribrommetan < 1.0 µg/l 30% LidMiljö.0A Triklormetan < 1.0 µg/l 25% LidMiljö.0A Vattentemperatur vid provtagning 12.2 C b)* Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN b) Uppgift från provtagare Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

34 Geoveta rapport Bilaga 1 (9/14) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!$Hz Î Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Grundvatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Provtagningsplats: 16T02Ö1 16T02 8, :50 Analys Resultat Enhet Mäto. Metod/ref Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C8 < mg/l 30% LidMiljö.0A Alifater >C8-C10 < mg/l 35% LidMiljö.0A Alifater >C10-C12 < mg/l 20% LidMiljö.0A Alifater >C5-C12 < mg/l 25% LidMiljö.0A.01.21/34 Alifater >C12-C16 < mg/l 20% LidMiljö.0A Alifater >C16-C35 < mg/l 25% LidMiljö.0A Alifater >C12-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% LidMiljö.0A Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen µg/l 20% LidMiljö.0A Krysen µg/l 20% LidMiljö.0A Benso(b,k)fluoranten µg/l 20% LidMiljö.0A Benso(pyren µg/l 20% LidMiljö.0A Indeno(1,2,3-cd)pyren µg/l 20% LidMiljö.0A Dibenso(a,h)antracen < µg/l 20% LidMiljö.0A Summa cancerogena PAH < 0.20 µg/l LidMiljö.0A Naftalen < µg/l 30% LidMiljö.0A Acenaftylen < µg/l 20% LidMiljö.0A insända provet. Sida 1 av 3

35 Geoveta rapport Bilaga 1 (10/14) AR-16-SL EUSELI Í%R%^Â!$Hz Î Acenaften < µg/l 20% LidMiljö.0A Fluoren < µg/l 20% LidMiljö.0A Fenantren < µg/l 20% LidMiljö.0A Antracen < µg/l 20% LidMiljö.0A Fluoranten µg/l 20% LidMiljö.0A Pyren µg/l 20% LidMiljö.0A Benso(g,h,i)perylen µg/l 20% LidMiljö.0A Summa övriga PAH < 0.30 µg/l LidMiljö.0A Summa PAH med låg molekylvikt < 0.20 µg/l LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 µg/l LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 µg/l LidMiljö.0A Vattentemperatur vid provtagning 14.4 C b)* Arsenik As (filtrerat) < mg/l 15% SS-EN ISO utg 1 mod Arsenik As (uppslutet) mg/l 30% SS-EN ISO : utg 1/SS-EN ISO utg1 mo Barium Ba (filtrerat) mg/l 25% SS-EN ISO utg 1 mod Barium Ba (uppslutet) 0.24 mg/l 20% SS-EN ISO : utg 1 / SS-EN ISO 11885:2009 ut Bly Pb (filtrerat) < mg/l 20% SS-EN ISO utg 1 mod Bly Pb (uppslutet) mg/l 25% SS-EN ISO : utg 1/SS-EN ISO utg1 mo Kadmium Cd (filtrerat) < mg/l 25% SS-EN ISO utg 1 mod Kadmium Cd (uppslutet) mg/l 25% SS-EN ISO : utg 1/SS-EN ISO utg1 mo Kobolt Co (filtrerat) < mg/l 15% SS-EN ISO utg 1 mod Kobolt Co (uppslutet) mg/l 20% SS-EN ISO : utg 1/SS-EN ISO utg1 mo Koppar Cu (filtrerat) mg/l 25% SS-EN ISO utg 1 mod Koppar Cu (uppslutet) 0.11 mg/l 20% SS-EN ISO : utg 1 / SS-EN ISO 11885:2009 ut Krom Cr (filtrerat) mg/l 15% SS-EN ISO utg 1 mod Krom Cr (uppslutet) mg/l 20% SS-EN ISO : utg 1 / SS-EN ISO 11885:2009 ut Kvicksilver Hg (uppslutet) mg/l 20% SS-EN ISO 17852:2008 mod Nickel Ni (filtrerat) mg/l 15% SS-EN ISO utg 1 mod Nickel Ni (uppslutet) mg/l 20% SS-EN ISO : utg 1 / SS-EN ISO 11885:2009 ut Vanadin V (filtrerat) mg/l 20% SS-EN ISO utg 1 mod Vanadin V (uppslutet) 0.12 mg/l 30% SS-EN ISO : utg 1/SS-EN ISO utg1 mo insända provet. Sida 2 av 3

36 Geoveta rapport Bilaga 1 (11/14) AR-16-SL EUSELI Í%R%^Â!$Hz Î Zink Zn (filtrerat) < mg/l 35% SS-EN ISO utg 1 mod Zink Zn (uppslutet) 0.21 mg/l 20% SS-EN ISO : utg 1 / SS-EN ISO 11885:2009 ut Kemisk kommentar Denna rapport ersätter tidigare utgiven rapportversion p.g.a. komplettering med filtrerade tungmetaller. Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN b) Uppgift från provtagare Rapportkommentar: Ersätter tidigare skickad rapport med samma provnummer pga korrigering av analyser. Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 3 av 3

37 Geoveta rapport Bilaga 1 (12/14) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!$HysÎ Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Grundvatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Provtagningsplats: 16T07Ö1 16T07 8, :40 Analys Resultat Enhet Mäto. Metod/ref Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C8 < mg/l 30% LidMiljö.0A Alifater >C8-C10 < mg/l 35% LidMiljö.0A Alifater >C10-C12 < mg/l 20% LidMiljö.0A Alifater >C5-C12 < mg/l 25% LidMiljö.0A.01.21/34 Alifater >C12-C16 < mg/l 20% LidMiljö.0A Alifater >C16-C35 < mg/l 25% LidMiljö.0A Alifater >C12-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% LidMiljö.0A Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < µg/l 20% LidMiljö.0A Krysen < µg/l 20% LidMiljö.0A Benso(b,k)fluoranten < µg/l 20% LidMiljö.0A Benso(pyren < µg/l 20% LidMiljö.0A Indeno(1,2,3-cd)pyren < µg/l 20% LidMiljö.0A Dibenso(a,h)antracen < µg/l 20% LidMiljö.0A Summa cancerogena PAH < 0.20 µg/l LidMiljö.0A Naftalen µg/l 30% LidMiljö.0A Acenaftylen < µg/l 20% LidMiljö.0A insända provet. Sida 1 av 3

38 Geoveta rapport Bilaga 1 (13/14) AR-16-SL EUSELI Í%R%^Â!$HysÎ Acenaften < µg/l 20% LidMiljö.0A Fluoren < µg/l 20% LidMiljö.0A Fenantren < µg/l 20% LidMiljö.0A Antracen < µg/l 20% LidMiljö.0A Fluoranten < µg/l 20% LidMiljö.0A Pyren < µg/l 20% LidMiljö.0A Benso(g,h,i)perylen < µg/l 20% LidMiljö.0A Summa övriga PAH < 0.30 µg/l LidMiljö.0A Summa PAH med låg molekylvikt < 0.20 µg/l LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 µg/l LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 µg/l LidMiljö.0A Vattentemperatur vid provtagning 12.2 C b)* Arsenik As (filtrerat) mg/l 15% SS-EN ISO utg 1 mod Arsenik As (uppslutet) < mg/l 35% SS-EN ISO : utg 1/SS-EN ISO utg1 mo Barium Ba (filtrerat) mg/l 25% SS-EN ISO utg 1 mod Barium Ba (uppslutet) mg/l 35% SS-EN ISO : utg 1/SS-EN ISO utg1 mo Bly Pb (filtrerat) < mg/l 20% SS-EN ISO utg 1 mod Bly Pb (uppslutet) mg/l 25% SS-EN ISO : utg 1/SS-EN ISO utg1 mo Kadmium Cd (filtrerat) mg/l 15% SS-EN ISO utg 1 mod Kadmium Cd (uppslutet) < mg/l 35% SS-EN ISO : utg 1/SS-EN ISO utg1 mo Kobolt Co (filtrerat) mg/l 15% SS-EN ISO utg 1 mod Kobolt Co (uppslutet) mg/l 20% SS-EN ISO : utg 1/SS-EN ISO utg1 mo Koppar Cu (filtrerat) mg/l 25% SS-EN ISO utg 1 mod Koppar Cu (uppslutet) mg/l 15% SS-EN ISO : utg 1/SS-EN ISO utg1 mo Krom Cr (filtrerat) < mg/l 15% SS-EN ISO utg 1 mod Krom Cr (uppslutet) < mg/l 25% SS-EN ISO : utg 1/SS-EN ISO utg1 mo Kvicksilver Hg (uppslutet) < mg/l 20% SS-EN ISO 17852:2008 mod Nickel Ni (filtrerat) mg/l 15% SS-EN ISO utg 1 mod Nickel Ni (uppslutet) mg/l 25% SS-EN ISO : utg 1/SS-EN ISO utg1 mo Vanadin V (filtrerat) < mg/l 20% SS-EN ISO utg 1 mod insända provet. Sida 2 av 3

39 Geoveta rapport Bilaga 1 (14/14) AR-16-SL EUSELI Í%R%^Â!$HysÎ Vanadin V (uppslutet) mg/l 30% SS-EN ISO : utg 1/SS-EN ISO utg1 mo Zink Zn (filtrerat) mg/l 25% SS-EN ISO utg 1 mod Zink Zn (uppslutet) mg/l 15% SS-EN ISO : utg 1/SS-EN ISO utg1 mo Kemisk kommentar Denna rapport ersätter tidigare utgiven rapportversion p.g.a. komplettering med filtrerade tungmetaller. Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN b) Uppgift från provtagare Rapportkommentar: Ersätter tidigare skickad rapport med samma provnummer pga korrigering av analyser. Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 3 av 3

40 Geoveta rapport Bilaga 2 (1/18) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!!WViÎ Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 16T01 1,3-1,8 Provtagningsplats: Tomtbergaskolan Djup (m) Provtagare Provtagningsdatum 1,3-1, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 92.5 % 5% SS-EN 12880:2000 Diklormetan < mg/kg Ts 30% LidMiljö.0A Triklormetan < mg/kg Ts 25% LidMiljö.0A Tetraklormetan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloreten < mg/kg Ts 20% LidMiljö.0A Tetrakloreten < mg/kg Ts 20% LidMiljö.0A ,1-Dikloretan < mg/kg Ts 30% LidMiljö.0A ,2-Dikloretan < mg/kg Ts 25% LidMiljö.0A ,1,1-Trikloretan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloretan < mg/kg Ts 30% LidMiljö.0A cis-1,2-dikloreten < mg/kg Ts 25% LidMiljö.0A trans-1,2-dikloreten < mg/kg Ts 30% LidMiljö.0A Vinylklorid < mg/kg Ts 25% LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

41 Geoveta rapport Bilaga 2 (2/18) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!!WU`Î Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 16T01 0,0-0,5 Provtagningsplats: Tomtbergaskolan Djup (m) Provtagare Provtagningsdatum 0,0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod insända provet. Sida 1 av 2

42 Geoveta rapport Bilaga 2 (3/18) AR-16-SL EUSELI Í%R%^Â!!WU`Î Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As < 1.8 mg/kg Ts 30% SS / ICP-AES Barium Ba 20 mg/kg Ts 20% SS / ICP-AES Bly Pb 4.4 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.1 mg/kg Ts 30% SS / ICP-AES Koppar Cu 11 mg/kg Ts 30% SS / ICP-AES Krom Cr 14 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 7.8 mg/kg Ts 30% SS / ICP-AES Vanadin V 15 mg/kg Ts 35% SS / ICP-AES Zink Zn 31 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

43 Geoveta rapport Bilaga 2 (4/18) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!!WYÈÎ Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: 16T02 2,5-3,1 Tomtbergaskolan 16T02 Djup (m) Provtagare Provtagningsdatum 2,5-3, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 85.9 % 5% SS-EN 12880:2000 Diklormetan < mg/kg Ts 30% LidMiljö.0A Triklormetan < mg/kg Ts 25% LidMiljö.0A Tetraklormetan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloreten < mg/kg Ts 20% LidMiljö.0A Tetrakloreten < mg/kg Ts 20% LidMiljö.0A ,1-Dikloretan < mg/kg Ts 30% LidMiljö.0A ,2-Dikloretan < mg/kg Ts 25% LidMiljö.0A ,1,1-Trikloretan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloretan < mg/kg Ts 30% LidMiljö.0A cis-1,2-dikloreten < mg/kg Ts 25% LidMiljö.0A trans-1,2-dikloreten < mg/kg Ts 30% LidMiljö.0A Vinylklorid < mg/kg Ts 25% LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

44 Geoveta rapport Bilaga 2 (5/18) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!Â`*SÎ Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: 16T02 0,0-0,5 Tomtbergaskolan 16T02 Djup (m) Provtagare Provtagningsdatum 0,0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 94.5 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod insända provet. Sida 1 av 2

45 Geoveta rapport Bilaga 2 (6/18) AR-16-SL EUSELI Í%R%^Â!Â`*SÎ Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 29 mg/kg Ts 20% SS / ICP-AES Bly Pb 4.7 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 14 mg/kg Ts 30% SS / ICP-AES Krom Cr 24 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 11 mg/kg Ts 30% SS / ICP-AES Vanadin V 22 mg/kg Ts 35% SS / ICP-AES Zink Zn 40 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

46 Geoveta rapport Bilaga 2 (7/18) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!!WTWÎ Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 16T03 2,0-2,6 Provtagningsplats: Tomtbergaskolan Djup (m) Provtagare Provtagningsdatum 2,0-2, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 84.3 % 5% SS-EN 12880:2000 Diklormetan < mg/kg Ts 30% LidMiljö.0A Triklormetan < mg/kg Ts 25% LidMiljö.0A Tetraklormetan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloreten < mg/kg Ts 20% LidMiljö.0A Tetrakloreten < mg/kg Ts 20% LidMiljö.0A ,1-Dikloretan < mg/kg Ts 30% LidMiljö.0A ,2-Dikloretan < mg/kg Ts 25% LidMiljö.0A ,1,1-Trikloretan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloretan < mg/kg Ts 30% LidMiljö.0A cis-1,2-dikloreten < mg/kg Ts 25% LidMiljö.0A trans-1,2-dikloreten < mg/kg Ts 30% LidMiljö.0A Vinylklorid < mg/kg Ts 25% LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

47 Geoveta rapport Bilaga 2 (8/18) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!!WSNÎ Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 16T03 0,0-0,5 Provtagningsplats: Tomtbergaskolan Djup (m) Provtagare Provtagningsdatum 0,0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.8 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod insända provet. Sida 1 av 2

48 Geoveta rapport Bilaga 2 (9/18) AR-16-SL EUSELI Í%R%^Â!!WSNÎ Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 2.4 mg/kg Ts 30% SS / ICP-AES Barium Ba 80 mg/kg Ts 20% SS / ICP-AES Bly Pb 20 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 8.1 mg/kg Ts 30% SS / ICP-AES Koppar Cu 23 mg/kg Ts 30% SS / ICP-AES Krom Cr 33 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 20 mg/kg Ts 30% SS / ICP-AES Vanadin V 42 mg/kg Ts 35% SS / ICP-AES Zink Zn 140 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

49 Geoveta rapport Bilaga 2 (10/18) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!!WZ&Î Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: 16T04 2,3-2,6 Tomtbergaskolan 16T04 Djup (m) Provtagare Provtagningsdatum 2,3-2, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 91.6 % 5% SS-EN 12880:2000 Diklormetan < mg/kg Ts 30% LidMiljö.0A Triklormetan < mg/kg Ts 25% LidMiljö.0A Tetraklormetan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloreten < mg/kg Ts 20% LidMiljö.0A Tetrakloreten < mg/kg Ts 20% LidMiljö.0A ,1-Dikloretan < mg/kg Ts 30% LidMiljö.0A ,2-Dikloretan < mg/kg Ts 25% LidMiljö.0A ,1,1-Trikloretan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloretan < mg/kg Ts 30% LidMiljö.0A cis-1,2-dikloreten < mg/kg Ts 25% LidMiljö.0A trans-1,2-dikloreten < mg/kg Ts 30% LidMiljö.0A Vinylklorid < mg/kg Ts 25% LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

50 Geoveta rapport Bilaga 2 (11/18) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!Â`+\Î Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: 16T04 0,0-0,6 Tomtbergaskolan 16T04 Djup (m) Provtagare Provtagningsdatum 0,0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 85.0 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod insända provet. Sida 1 av 2

51 Geoveta rapport Bilaga 2 (12/18) AR-16-SL EUSELI Í%R%^Â!Â`+\Î Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As < 2.2 mg/kg Ts 30% SS / ICP-AES Barium Ba 77 mg/kg Ts 20% SS / ICP-AES Bly Pb 19 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 10 mg/kg Ts 30% SS / ICP-AES Koppar Cu 19 mg/kg Ts 30% SS / ICP-AES Krom Cr 32 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 17 mg/kg Ts 30% SS / ICP-AES Vanadin V 44 mg/kg Ts 35% SS / ICP-AES Zink Zn 99 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

52 Geoveta rapport Bilaga 2 (13/18) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!!W[/Î Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: 16T05 1,6-1,8 Tomtbergaskolan 16T05 Djup (m) Provtagare Provtagningsdatum 1,6-1, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.5 % 5% SS-EN 12880:2000 Diklormetan < mg/kg Ts 30% LidMiljö.0A Triklormetan < mg/kg Ts 25% LidMiljö.0A Tetraklormetan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloreten < mg/kg Ts 20% LidMiljö.0A Tetrakloreten < mg/kg Ts 20% LidMiljö.0A ,1-Dikloretan < mg/kg Ts 30% LidMiljö.0A ,2-Dikloretan < mg/kg Ts 25% LidMiljö.0A ,1,1-Trikloretan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloretan < mg/kg Ts 30% LidMiljö.0A cis-1,2-dikloreten < mg/kg Ts 25% LidMiljö.0A trans-1,2-dikloreten < mg/kg Ts 30% LidMiljö.0A Vinylklorid < mg/kg Ts 25% LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

53 Geoveta rapport Bilaga 2 (14/18) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!Â`.wÎ Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: 16T05 0,0-0,5 Tomtbergaskolan 16T05 Djup (m) Provtagare Provtagningsdatum 0,0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 85.8 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod insända provet. Sida 1 av 2

54 Geoveta rapport Bilaga 2 (15/18) AR-16-SL EUSELI Í%R%^Â!Â`.wÎ Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten mg/kg Ts 25% ISO 18287:2008 mod Pyren mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.18 mg/kg Ts Summa PAH med hög molekylvikt 0.22 mg/kg Ts Summa cancerogena PAH 0.20 mg/kg Ts Summa övriga PAH 0.24 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 160 mg/kg Ts 20% SS / ICP-AES Bly Pb 48 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.28 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.1 mg/kg Ts 30% SS / ICP-AES Koppar Cu 37 mg/kg Ts 30% SS / ICP-AES Krom Cr 27 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg 0.11 mg/kg Ts 20% SS / ICP-AES Nickel Ni 14 mg/kg Ts 30% SS / ICP-AES Vanadin V 36 mg/kg Ts 35% SS / ICP-AES Zink Zn 220 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

55 Geoveta rapport Bilaga 2 (16/18) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!!WX{Î Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 16T07 4,0-4,4 Provtagningsplats: Tomtbergaskolan Djup (m) Provtagare Provtagningsdatum 4,0-4, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 88.6 % 5% SS-EN 12880:2000 Diklormetan < mg/kg Ts 30% LidMiljö.0A Triklormetan < mg/kg Ts 25% LidMiljö.0A Tetraklormetan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloreten < mg/kg Ts 20% LidMiljö.0A Tetrakloreten < mg/kg Ts 20% LidMiljö.0A ,1-Dikloretan < mg/kg Ts 30% LidMiljö.0A ,2-Dikloretan < mg/kg Ts 25% LidMiljö.0A ,1,1-Trikloretan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloretan < mg/kg Ts 30% LidMiljö.0A cis-1,2-dikloreten < mg/kg Ts 25% LidMiljö.0A trans-1,2-dikloreten < mg/kg Ts 30% LidMiljö.0A Vinylklorid < mg/kg Ts 25% LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Eva Rönnberg (eva.ronnberg@geoveta.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

56 Geoveta rapport Bilaga 2 (17/18) Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Geoveta AB Sjöängsvägen SOLLENTUNA AR-16-SL EUSELI Í%R%^Â!!WWrÎ Kundnummer: SL Analysrapport Uppdragsmärkn Tomtbergaskolan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 16T07 0,05-0,5 Provtagningsplats: Tomtbergaskolan Djup (m) Provtagare Provtagningsdatum 0,05-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod insända provet. Sida 1 av 2
