PM RESULTAT MILJÖUNDERSÖKNINGAR

Transkript

1 memo02.docx PM RESULTAT MILJÖUNDERSÖKNINGAR UPPDRAG Thule_Hillerstorp_Miljöstatusbedömning UPPDRAGSNUMMER UPPDRAGSLEDARE UPPRÄTTAD AV DATUM Ver , rev GRANSKAD AV Louise Johansson Sammanfattning och bedömning av utförda undersökningar vid och i anslutning till Thule, 2018 Bakgrund och syfte Thule planerar att förvärva mark i Hillerstorp i syfte att utveckla verksamheten med nya lokaler. Sweco har därför haft i uppdrag att göra en miljöstatusbedömning för att minimera riskerna med att förvärva en fastighet som kan vara förorenad. I programförslaget angavs att utredningen även kunde komma att inkludera del av Thules fastighet. Undersökningen har utförts i etapper utifrån de resultat som framkommit. Fokus har främst varit på klorerade lösningsmedel, vilka finns inom Thules fastighet, men potentiellt även inom området som avses förvärvas och överbyggas. Utredningarna ligger även till grund för ändring av detaljplan för området. Under 2018 har Sweco Environment AB utfört följande undersökningar främst med fokus på klorerade lösningsmedel. Genomförande Undersökning av skogsområdet Syftet var att utreda föroreningsförekomst i skogsområdet som avses att eventuellt förvärvas och delvis bebyggas. Undersökningen inväntade snöfria förhållanden under våren 2018 och har innefattat okulär inventering av överytan i skogsområdet, installation av grundvattenrör (benämning: ), provtagning av grundvatten, trädkärnor samt torv. Undersökningspunkter redovisas på situationsplan i Bilaga 1. För ytterligare beskrivning av tillvägagångssätt osv hänvisas till Sweco Environments rapport 1 daterad Luftundersökning i ledningsstråk Syftet med luftmätning i ledningsnät var att utreda ledningsstråken som spridningsväg för förorening, eftersom stråket i gatan enligt byggplanerna ska överbyggas. Undersökningen har omfattat passiv luftprovtagning i spillvattenledningar i april/maj 2018, med s.k. Dräger kolrör (Orsa-rör). Orsarören som är känsliga för väta blev dock fuktiga och gav ett osäkert mätresultat, vilket beskrivs i Swecos rapport 1. 1 Rapport Thule Hillerstorp Miljöstatusbedömning, Sweco (9) Sweco Environment AB KF p:\21353\ _hillerstorp_thule_mmu\000_hillerstorp_thule_mmu\19 original\pm resultat miljöundersökningar\1.0\pm resultat miljöundersökningar.docx

2 memo02.docx På grund av metodosäkerhet och mättekniska fel utfördes i slutet av september 2018 en kompletterande provtagning av luft i ledningsstråket, med en ny typ av provtagare tillhandahållen av ALS Scandinavia AB. De nya provtagarna, WMS-provtagare med tjockt membran, anges vara mer motståndskraftiga mot fukt. Provtagarna hängde ute i brunnarna i ca tre dagar och analyserades med avseende på klorerade lösningsmedel (paket: Meny E1B). Utöver de tre tidigare punkterna (benämning: SP1-SP3), lades två punkter (SP4, SP5) till vid den kompletterande provtagningen i syfte att utreda bakgrundshalt i ledningsstråket. SP4 placerades uppströms Thule och SP5 nedströms. Platsen för SP5 är i nära anslutning till en tidigare känd Tri-förorenad fastighet i Hillerstorp. Placering av undersökningspunkter för luft med de olika metoderna redovisas i Bilaga 1. Utöver luftprovtagning i ledningsstråken har även jord- och grundvattenprovtagning utförts i Borggatans dagvatten-ledningsstråk, vilket beskrivs i följande avsnitt. Jord- och grundvattenundersökning i anslutning till utredningsområdet I programförslaget 2 som Sweco upprättade för undersökningarna angavs att det kan bli aktuellt att åtgärda kända föroreningar, såsom oljeförorening och förorening av vinylklorid (punkt 1501). Utbredningen av dessa föroreningar är inte klargjord utan informationen som finns bygger på analysresultat från en enstaka punkt. Vid det inledande mötet på plats bör diskuteras om denna förorening ska utredas närmare och avgränsas samt om åtgärder är nödvändiga nu eller kan skjutas på framtiden. Det kan finnas fördelar med att hantera det i samband med övriga markförberedande arbeten. Som ett led i att verifiera föroreningssituationen på den del av Thules fastighet som angränsar till skogsområdet provtogs tidigare installerade grundvattenrör 1501Ytligt, 1501Djupt, 1502 samt I läget för 1501 finns en känd förorening av främst vinylklorid som inför detaljplaneändringen behövde utredas vidare, i plan och djupled. I 1501 sitter två befintliga grundvattenrör med filter på två olika nivåer (0,0-2,4 samt 6,0-8,0 m u my). Det saknades information om föroreningssituationen på djup mellan 2,4-6,0 m u my. Kunskapsbrist fanns även gällande föroreningens utbredning i plan, vilket också uppmärksammades i programförslaget. I syfte att erhålla en bild av föroreningssituationen omkring 1501 samt utreda eventuell spridning och risk för inläckage från grundvatten till VA-ledningsstråket i Borggatan (eller tvärt om), har en kompletterande jordprovtagning samt installation av grundvattenrör utförts 3-4 oktober Undersökningen omfattade fem punkter (benämnda ), vilka konsekvent placerades precis öster om ledningsstråket, mot Thule. Punkterna redovisas på situationsplan i bilaga , 1806 och 1808 placerades vid, från Thule, närmast belägna VA-ledning, i detta fall dagvattenledningen, vilken förekommer på en djup med underkant ledning om c:a 1,3 meter under marknivån. Liksom vid punkt 1501 installerades två grundvattenrör, ett ytligt och ett djupt rör, i samtliga nya punkter. Eftersom vinylklorid detekterats i det ytliga röret i 1501, men inte det djupa, genomfördes rörinstallationerna med 2 meters filter mellan ca 1,0-3,0 m u my (ytligt rör) samt mellan 2 Programförslag, (9) PM RESULTAT MILJÖUNDERSÖKNINGAR REV KF p:\21353\ _hillerstorp_thule_mmu\000_hillerstorp_thule_mmu\19 original\pm resultat miljöundersökningar\1.0\pm resultat miljöundersökningar.docx

3 memo02.docx ,0-6,0 m u my (djupt rör). Nivå för filterplacering valdes i fält utifrån grundvattenytans nivå samt påträffande av tätare jordlager på djupet och beaktat ledningens djup. Före installation av grundvattenrören genomfördes jordprovtagning varje halvmeter ned till c:a 7 m u my då tätare silt/lerskikt påträffades. Tre jordprover per punkt, generellt 2,5 m, 4 m samt 6 m u my skickades för analys av klorerade lösningsmedel, det ytligaste jordprovet analyserades även för oljeparametrar på grund av en tidigare känd oljeförorening vid Varje provnivå undersöktes dessutom med fältinstrument (PID och TRI-detektor) som detekterar flyktiga organiska ämnen respektive halogenerade lösningsmedel. Resultat från fältmätningarna låg delvis till grund för urval av prover till analys. En vecka efter rörinstallation, , provtogs grundvattnet i nyinstallerade rör samt i rören 1501, 1502 och Resultat Undersökning av skogsområdet Grundvattenundersökningen påvisade förekomst av nedbrytningsprodukten Cis- 1,2-dikloreten om 3,3 µg/l i punkt 1802 samt förekomst av Alifater >C5-C8 i punkt Övriga provtagna medier påvisade inga halter av klorerade lösningsmedel. För utförligare resultat från dessa undersökningar hänvisas till Rapport Thule Hillerstorp Miljöstatusbedömning 1. Analyssammanställning för grundvatten redovisas i bilaga 2 Luftundersökning i ledningsstråk Den passiva luftprovtagningen i spillvattennätet visade halter av framförallt Trikloreten om som högst 0,42 mg/m³ i SP3 i ledningsnät i Borggatan vid den första mätningen. Vid kompletterande provtagning med mer fukttåliga provtagare uppmättes inga halter över laboratoriets rapporteringsgräns om 0,2 mg/m³ i lägen för tidigare mätningar i Borggatan (SP1-SP3). Den höga rapporteringsgränsen (högre än tidigare mätresultat) förklaras av den korta mätperioden, men resultaten är värdefulla då de anger att halterna inte är över 0,2 mg/m³. Betydligt högre halter Trikloreten om 2,3 mg/m³ uppmättes i SP5 i Industrigatan, nordväst om Thules fastighet. Analyssammanställning från den passiva provtagningen redovisas i bilaga 3 och analysrapporter i bilaga 8. Jord- och grundvattenundersökning i anslutning till utredningsområdet Jord Generellt bestod jordlagerföljden av fyllning med grusig sand ned till 2 meter som underlagrades av 1-2 m finsand för att mellan ca 4-6 m bestå av tätare material av finsandig silt som kring 7 m under markytan har inslag av lera. Vid denna nivå blir jordlagren tätare. 3 (9) PM RESULTAT MILJÖUNDERSÖKNINGAR REV KF p:\21353\ _hillerstorp_thule_mmu\000_hillerstorp_thule_mmu\19 original\pm resultat miljöundersökningar\1.0\pm resultat miljöundersökningar.docx

4 memo02.docx I jordprov från 1804 samt 1805 på nivån 1,5-3 meters djup (d.v.s. marklager nära bredvid, i nivå under, dagvatten-ledningen) noterades utslag på TRI-detektorn. Jordlagerföljd och resultat från fältmätningar redovisas i bilaga 4. I jord från nivån 2-2,5 m u my i punkt 1804 visade laboratorieanalysen en halt av Trikloreten om 9,5 mg/kg TS, vilket är den högsta halten som har uppmätts vid Thule, 16 gånger högre än riktvärdet för MKM. I övriga analyserade jordprov förekom halter under eller strax över laboratoriets rapporteringsgräns för respektive ämne. Analyssammanställning för jord redovisas i bilaga 5 och analysrapporter i bilaga 8. Grundvatten Tidigare installerade grundvattenrör 1501D, 1502, 1503 samt 1509 visade likt tidigare undersökning inga halter av klorerade lösningsmedel över laboratoriets rapporteringsgräns. Detsamma gäller för de nya rören 1807D, 1808Y samt 1808D. Av de djupare rören påvisades klorerade lösningsmedel endast i 1804D, 1805D, 1806D samt 1807D, dock konsekvent i lägre nivåer än i ytligt grundvatten i samma punkt. De högsta rapporterade halterna konstaterades i de ytligt installerade rören. Vinylklorid analyserades till halter över Intervention Value (5 µg/l) i 1501Y, 1805Y, 1805D och 1806Y, med högst halt Vinylklorid i 1501Y (160 µg/l). Cis- 1,2-dikloreten påvisades i avvikande höga halter, markant över Intervention Value (20 µg/l) i 1804Y, 1805Y, 1806Y; högst i de två sistnämnda 240 resp. 230 µg/l, Trikloreten konstaterades främst i 1804Y (200 µg/l), vilket är den högsta halten Trikloreten som har noterats inom Thule. Halten är under nivån för när åtgärd rekommenderas enligt holländska riktvärden s.k. Intervention Value (500 µg/l). Analyssammanställning för grundvatten redovisas i bilaga 2 och analysrapporter i bilaga 8. I bilaga 6 och 7 redovisas föroreningssituationen för ytliga respektive djupa grundvattenrör på situationsplan. Bedömning av resultaten Utifrån nu känd information om föroreningssituationen kan följande konstateras: 4 (9) - Förorening av klorerade lösningsmedel inom den västra delen av Thules fastighet är bekräftad genom provtagning i fler lägen. Högre halter än tidigare har påvisats. Både Trikloreten, nedbrytningsprodukter och vinylklorid förekommer dock på olika platser. - Halter i jord kan vara en indikation på att det finns en källa till föroreningen i närheten, vilket kan vara fallet vid provpunkt Inga höga halter av föroreningar har påvisats i mark och grundvatten i det område där utbyggnation planeras. Resultaten tyder på att det finns en källa i närheten av 1804 och det bör inte uteslutas att interna dagvattenledningar från under Thules fastighet kan bidra till utläckage av förorening till ledningsnätet. Här rekommenderas att fortsatt resonemang och utredning utförs från Thule för PM RESULTAT MILJÖUNDERSÖKNINGAR REV KF p:\21353\ _hillerstorp_thule_mmu\000_hillerstorp_thule_mmu\19 original\pm resultat miljöundersökningar\1.0\pm resultat miljöundersökningar.docx

5 memo02.docx att om möjligt kunna minska ett tillskott till ledningsnätet i Borggatan och spridningen i ledningsnätet in under kommande bebyggelse och göra en mer kvalificerad bedömning av om åtgärder kan vara nödvändiga. Detta hanteras lämpligen som en fristående fråga/ separat utredning åtskild från kommande detaljplanen och planerad byggnationen. Spridning via ledningsnät i gatan förekommer och kommer därmed vara en fråga att hanteras i planen och byggnationen. I liknande fall tillämpas ofta byggnadstekniska lösningar som förhindrar risk för ånginträngning och säkerställer en god inomhusmiljö på kort och lång sikt (s.k. gassäker grundläggning). Utredningen ser inget hinder för lämpligheten till planändring som innebär en byggnation i den södra delen av Borggatan. I nuläget finns inget som tyder på att någon saneringsåtgärd skulle vara aktuell i området där den nya byggnaden ska uppföras. Halten av lätta alifater som påträffats i grundvattnet vid en provtagning i grundvattenrör 1801 är anmärkningsvärd och svårförklarad. Vid provtagning efter att röret dragits upp ca 1 meter påvisandes inga halter över rapporteringsgräns, vilket är märkligt då alifater är lättare än vatten och borde påträffas i nivå med grundvattenytan. Det är ovanligt att endast en alifat-fraktion påvisas vid så hög halt. Det går inte med säkerhet att säga vad detta beror på men en trolig orsak kan vara en kontaminering i analysfasen på labb. Enligt anlitat laboratorium ser det ut att vara n-hexan som ger upphov till den höga halten. N-hexan är ett lösningsmedel som används vid extraktion av organiska substanser i jord och vatten, vilket således har använts vid analys av föreliggande grundvattenprov. N-hexan förekommer också i bensin, men då inte som enskild fraktion. Diskussion Enligt planförslag För slutsatserna från dessa utredningar har tidigare framtaget planförslag ( ) med syfte att ändra användningsbestämmelsen för Borggatan till industrimark gåtts igenom. En dialog har hållits med planavdelningen och miljökontoret. Syftet har varit att diskutera planen och resonera om ändamålsenliga lösningar för att möta givna föroreningsförhållanden. Ledningar (gas, el och VA) i Borggatans södra del föreslogs i förslaget flyttas till ett nytt läge i öst-västlig riktning strax norr om planerad utbyggnation. Mätningarna av luft i nuvarande VAledningsnät visar att föroreningar av klorerade lösningsmedel i viss mån sprids i ledningsnätet utmed Borggatan. Vidare finns förorening i grundvatten i anslutning till ledningsstråken i Borggatan. En omläggning av ledningar i förorenade områden riskerar att påverka föroreningen och spridningsbilden, både i genomförandeskedet och i framtiden. Dessa risker behöver på olika sätt beaktas. För flytt och anläggning av nya ledningsnät behöver troligen tillfällig avsänkning av grundvatten göras. Avsänkning av grundvatten kan påverka spridningen både av de föroreningar som finns i Borggatans centrala del, men även föroreningar i andra områden nära ledningssträckan och det influensområde som pumpningen orsakar. Pumpvatten kan även behöva behandlas. Detta är frågor som kan hanteras och lösas i planering, projektering och genomförande. Provtagning utmed planerad ledningssträcka och pumptest eller motsvarande kan behöva utföras för att 5 (9) PM RESULTAT MILJÖUNDERSÖKNINGAR REV KF p:\21353\ _hillerstorp_thule_mmu\000_hillerstorp_thule_mmu\19 original\pm resultat miljöundersökningar\1.0\pm resultat miljöundersökningar.docx

6 memo02.docx bedöma vattenflöden, påverkansområde och föroreningsinnehåll i pumpvattnet från ledningsschakten innan avsänkningen utförs. Avledningen av grundvatten bör anmälas och kontrolleras. Nya ledningsstråk kan över tid ge en förändrad spridningsbild, både i grundvatten och via ledningsstråken. En lokal sanering eller snarare omhändertagande av massor i Borggatan i ledningsschakt kan behöva ske vid omläggning av ledningsnät. Som åtgärd är den dock troligen ogjord, då källan till föroreningen/föroreningarna inte är känd och en återkontamination av grundvatten och ledningsnät vore sannolik. En omläggning av ledningar i öst-västlig riktning behöver därför anpassas genom lämpliga tekniska lösningar i ledningsschakt för att motverka spridning i ledningsgrav och ledningsnät, oavsett om föroreningen lämnas kvar eller tas bort lokalt. Omhändertagande av schaktmassor vid eventuell omgrävning av VA-ledningar anmäls till tillsynsmyndigheten, massorna kontrolleras vid misstanke på förorening. Sammanfattningsvis finns en del frågor att lösa i projekteringen, både avseende hantering av schaktmassor, grundvattensänkning, hantering av pumpvatten och anläggande av spridningsstopp i nya och möjligen också gamla ledningsstråk, men allt detta bedöms vara tekniskt möjligt och lösningarna kommer att anmälas till och följas upp av tillsynsmyndigheten. Entreprenören behöver information om förutsättningarna med föroreningar, risken för föroreningsspridning och måste vidta relevanta försiktighetsåtgärder. Detta måste beskrivas och regleras i upphandlingen. Enligt Swecos rekommendation Sweco har inte varit delaktig i arbetet med planförslaget som presenterades och utförda undersökningar har inte heller varit färdigställda inför det förslaget. Vad Sweco erfarit och sammanfattat från möte så kommer ett reviderat förslag att arbetas fram. Sweco föreslår en samverkan i föroreningsfrågan för att hitta den lämpligaste lösningen för ändring av detaljplanen för södra delen av Borggatan. Sweco konstaterar att utförda undersökningar inte visar några föroreningar som hindrar lämpligheten till bebyggelse och planändring i den södra delen av Borggatan. I den mellersta och norra delen av Borggatan finns däremot fler frågor att hantera. Ett förslag vore att justera utbredningen av planändringen för Borggatan utifrån föroreningssituationen så att den endast gäller omvandling från gatumark till industrimark i Borggatans södra del, där byggnation planeras, se figur 1, söder om röd linje. Borggatan i övrigt föreslås då lämnas oförändrad, med nuvarande ledningsnät, som gatumark, vilket även bedöms lämpligt med hänsyn till att gatan används som tillfartsväg till flera fastigheter. Ledningarna i Borggatan pluggas förslagsvis i anslutning till Thules huvudentré, där en befintlig delning av dagvattennätet redan finns. Allra helst bör delningen göras vid brunnen SP1 för att förhindra att annat vatten än det som härstammar Thule leds under den nya bygganden. 6 (9) PM RESULTAT MILJÖUNDERSÖKNINGAR REV KF p:\21353\ _hillerstorp_thule_mmu\000_hillerstorp_thule_mmu\19 original\pm resultat miljöundersökningar\1.0\pm resultat miljöundersökningar.docx

7 memo02.docx Figur 1. Ändring av områdesbestämmelser för Borggatan föreslås ske söder om den röda linjen vid punkt (9) PM RESULTAT MILJÖUNDERSÖKNINGAR REV KF p:\21353\ _hillerstorp_thule_mmu\000_hillerstorp_thule_mmu\19 original\pm resultat miljöundersökningar\1.0\pm resultat miljöundersökningar.docx

8 memo02.docx Slutsats och rekommendation Det inledande syftet med uppdraget har varit att göra en miljöstatusbedömning inför förvärv av en fastighet som kan vara förorenad. Utredningarna skulle även ligga till grund för ändring av detaljplan för området. Syftet har sedan blivit att utreda föroreningsförekomst i skogsområdet som planeras att bebyggas, att utreda ledningsstråken som spridningsväg för förorening, eftersom gatan skulle överbyggas samt att erhålla en bättre bild av föroreningssituationen kring 1501 och utreda om risk finns för läckage till ledningsstråket. Slutsatsen av undersökningarna kan sammanfattas med att: Inga höga halter av undersökta föroreningar har påvisats i mark och grundvatten i det berörda detaljplanområdet, södra delen av Borggatan. Förorening av klorerade lösningsmedel finns i ledningsnätet, men halterna bedöms inte utgöra någon risk förutsatt att informationen beaktas med relevanta byggnadstekniska lösningar. Förorening av klorerade lösningsmedel och nedbrytningsprodukter finns inom den västra delen av Thules fastighet. Förorening finns även i jordmatrisen i en punkt 1804, vilket tyder på en källa eller sänka i närheten. Rådet till Thule är att utföra fortsatta utredningar för att ta reda på orsak och källa till föroreningarna. Detta bör kunna ske med en annan tidshorisont och oberoende av de insatser som rör plan och bebyggelse. Sweco har inte medverkat i arbetet med det tidigare planförslaget rörande omvandling av gatumark (Borggatan) till industrimark. Förslaget har diskuterats översiktligt i förhållande till föroreningsförhållandena i detta PM samt vid avstämningsmöte via telefon Reviderat planområde avser en mindre del av Borggatan inklusive intilliggande s.k. prickmark. För det fortsatta planarbetet, projektering och genomförande vill Sweco slutligen lämna följande förslag och rekommendationer: Utförda undersökningar visar inte några föroreningar som hindrar lämpligheten till bebyggelse och planändring i den södra delen av Borggatan, från provpunkt 1807 och söderut. Planändringen bör anpassas efter den givna föroreningssituationen så att planen gäller omvandling från gatumark till industrimark i Borggatans södra del. Mellersta och norra delen kvarstår då oförändrad som gatumark, se figur 1. Byggnadstekniska lösningar som förhindrar ånginträngning från mark/grundvatten och ledningsnät till ny byggnad rekommenderas som skyddsåtgärd för att säkerställa en god inomhusmiljö på kort och lång sikt. För byggnation och eventuell omläggning eller pluggning av ledningsnät finns tekniska lösningar som tillämpas för att motverka spridning av föroreningar i ledningsstråk, ex. spridningsstopp. Förutsatt att lämpliga åtgärder planeras och vidtas finns inga hinder att varken anlägga byggnader, flytta ledningar eller låta vissa av ledningarna ligga kvar. 8 (9) PM RESULTAT MILJÖUNDERSÖKNINGAR REV KF p:\21353\ _hillerstorp_thule_mmu\000_hillerstorp_thule_mmu\19 original\pm resultat miljöundersökningar\1.0\pm resultat miljöundersökningar.docx

9 memo02.docx Ledningarna i Borggatan pluggas förslagsvis i höjd med Thules huvudentré, där en befintlig delning av dagvattennätet redan finns. Delningen bör om möjligt utföras vid brunnen SP1 för att förhindra dagvatten norrifrån (om ledningar ligger kvar i Borggatan). Vid eventuellt behov av grundvattensänkning bör tester utföras i projekteringsfasen för bedömning av behandlingsbehov av förorenat vatten från påverkansområdet utmed hela ledningssträckan. Grundvattensänkning anmäls i enlighet med miljöbalken och samråds med tillsynsmyndigheten. Schaktarbeten i Borggatan anmäls, jordmassor och schaktvatten kontrolleras och renas eller omhändertas vid behov. Bilagor Bilaga 1 Situationsplan. Bilaga 2 Analyssammanställning grundvatten. Bilaga 3 Analyssammanställning passiv luftmätning. Bilaga 4 Jordlagerföljd med fältanteckningar. Bilaga 5 Analyssammanställning jord. Bilaga 6 Resultatredovisning ytlig undersökning. Bilaga 7 Resultatredovisning djup undersökning. Bilaga 8 Analysrapporter jord, grundvatten och luft. 9 (9) PM RESULTAT MILJÖUNDERSÖKNINGAR REV KF p:\21353\ _hillerstorp_thule_mmu\000_hillerstorp_thule_mmu\19 original\pm resultat miljöundersökningar\1.0\pm resultat miljöundersökningar.docx

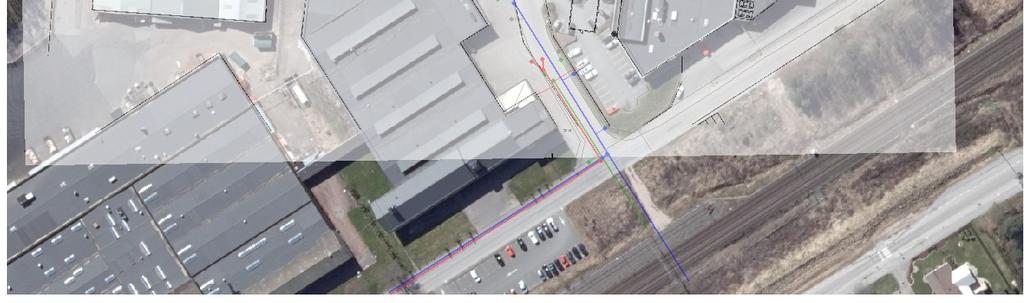

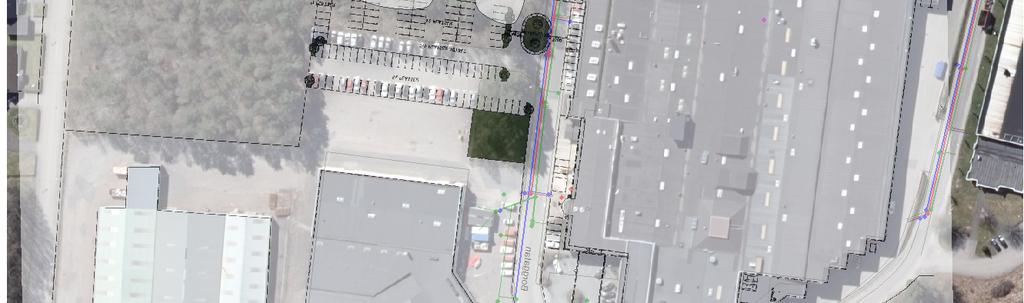

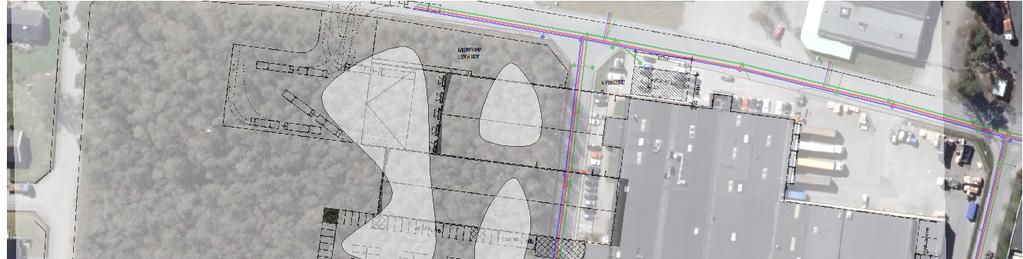

10 > i SP5 BILAGA 1 PROVTAGNING UTFÖRD 2018 Si tu ati o nsp l anmedf o ku sp å k l or er adel ösni ng smedel Datu m: Sk al a( A3) :1: m TECKENFÖRKLARING Högst uppmätt halt i grundvatten ( ( ( 1503 ( ( Ej pr o vtag en2018 <Rap p o r ter i ng sg r äns Tar g et Val ue I nter v enti o nval ue Jordprov i Borggatan SP1 " ) ) " >, % <KM >MKM Luft, WMS-provtagare > > 1502 ( 1804 ( U <Rap p o r ter i ng sg r äns 1807 ( ) " U 1801 ( 49 ( 1808 ( " ) SP > %, ( U 1802 ( 1509 ( SP4 > 48 ( <Rap p o r ter i ng sg r äns Samlingsprov torv U U >Ri ski nh Trädprovtagning (," % ( ) U, % SP2 > 50 2, 3mg / m³tr i k l or eten Luft, Dräger kolrör ( " ) 1805 ( 1501 ) " ( <0, 2mg / m³tr i k l or eten Lantmäter i et,geo datasamver k an

11 Uppdragsnummer Upprättad av Uppdragsledare Granskad av Datum BILAGA 2 - Analyssammanställning Grundvattenprovtagning 2018 Uppdrag Hillerstorp Thule Miljöstatusbedömning Provtagningspunkter Holland 1) NV ) bilaga 4 tabell 2 och Y 1501Y 1501 D 1501D Y 1804D 1805Y 1805D 1806Y 1806D 1807Y 1807D 1808Y 1808D Rör 48 Rör 49 Rör 50 Filternivå (m u rök) 0,0-2,4 0,0-2,4 6,0-8,0 6,0-8,0 5,4-7,4 5,4-7,4 6,5-8,5 6,0-8,0 2,8-3,8 1,85-2,85 2,8-3,8 1,9-2,9 2,8-3,8 1,95-2,95 1,0-3,0 4,0-6,0 1,1-3,1 4,1-6,1 1,1-3,1 4,1-6,1 2,0-4,0 4,0-6,0 1,2-3,2 4,3-6,3 5,0?-6,0 4,0?-5,0 4,0?-5,0 Provtagningsdatum Grundvattenyta (m u rök) 1,39 1,52 1,58 2,30 1,32 1,29 1,28 1,27 1,25 1,31 2,00 2,17 1,22 1,15 Parametrar Enhet Diklormetan µg/l < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 0, ,1-dikloretan µg/l < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1, ,2-dikloretan µg/l < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1, < >300 Trans-1,2-dikloreten µg/l < 1,0 1,1 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 5,2 < 1,0 3,2 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1, ,01 20 Cis-1,2-dikloreten µg/l < 1,0 4,7 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 3,3 < 1,0 < 1,0 58 < 1, ,7 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1, ,2-diklorpropan µg/l < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 1,8 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 0, Triklormetan µg/l < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1, Tetraklormetan µg/l < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 0, ,1,1-trikloretan µg/l < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 0, ,1,2-trikloretan µg/l < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 0, Trikloreten (TRI) µg/l < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1, ,7 2,8 < 1,0 8,8 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1, Tetrakloreten (PER) µg/l < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 0,01 40 < >100 Vinylklorid µg/l < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0, ,5 22 < 0,50 1,3 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 0, Alifater >C5-C8 µg/l < 20 < < 20 < 20 < 20 < 20 < Alifater >C8-C10 µg/l < 20 < 20 < 20 < 20 < 20 < 20 < 20 < Alifater >C10-C12 µg/l < 20 < 20 < 20 < 20 < 20 < 20 < 20 < < >1000 Alifater >C12-C16 µg/l < 20 < 20 < 20 < 20 < 20 < 20 < 20 < Alifater >C16-C35 µg/l < 50 < 50 < 50 < 50 < 50 < 50 < 50 < Aromater >C8-C10 µg/l < 10 < 10 < 10 < 10 < 10 < 10 < 10 < Aromater C10-C16 µg/l < 10 < 10 < 10 < 10 < 10 < 10 < 10 < < >1000 Aromater >C16-C35 µg/l < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 - Bensen µg/l < 0,20 < 0,20 < 0,20 < 0,20 < 0,50 < 0,50 < 0,20 < 0,20 < 0,20 < 0,20 0,38 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 0,2 30 < >100 Toluen µg/l < 1 < 1 < 1 < 1 < 1 < 1 < 1 < < >600 Etylbensen µg/l < 1 < 1 < 1 < 1 < 1 < 1 < 1 < < >200 Xylen µg/l < 1 < 1 < 1 < 1 < 1 < 1 < 1 < 1 0,2 70 < >2000 Summa TEX µg/l < 2 < 2 < 2 < 2 < 2 < 2 < 2 < 2 Naftalen µg/l 0,02 < 0,020 < 0,020 < 0,020 < 0,020 0,076 0,027 0, Fluoren µg/l 0,011 < 0,010 < 0,010 < 0,010 < 0,010 < 0,010 < 0,010 < 0, PAH-L µg/l < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0, PAH-M µg/l < 0,30 < 0,30 < 0,30 < 0,30 < 0,30 < 0,30 < 0,30 < 0, PAH-H µg/l < 0,30 < 0,30 < 0,30 < 0,30 < 0,30 < 0,30 < 0,30 < 0, Target value Intervention value mindre allvarligt måttligt allvarligt allvarligt mycket allvarligt Källor: 1) Holland Holländska riktvärden, Soil Remediation Circular De angivna Target values anger ett riktväre för när halterna inte innebär någon risk för miljön i ett långt tidsperspektiv. De angivna Intervention values indikerar när grundvattnets funktion för människor, växter och djur är allvarligt reducerad eller hotad. 2) NV 4918 Naturvårdsverkets rapport 4918 "Metodik för inventering av förorenade områden" (1999). Layout P:\21353\ _Hillerstorp_Thule_MMU\000_Hillerstorp_Thule_MMU\10 Arbetsmtrl_dok\Mätn_Analys\ÄTA 2\Grundvatten\Analyssammanställning Grundvatten (1)

12 Bilaga 3 - Analyssammanställning Passiv luftprovtagning 2018 Uppdrag Uppdragsledare Datum Thule_Hillerstorp_Miljöstatusbedömning Uppdragsnummer Upprättad av Granskad av Provplats SP1* SP2* SP3* SP1 SP2 SP3 SP4 SP5 Datum NV ) Provtagare Dräger kolrör Dräger kolrör Dräger kolrör WMS (thick membrane) WMS (thick membrane) WMS (thick membrane) WMS (thick membrane) WMS (thick membrane) Analysparameter Enhet Provtagningstid minuter ,1-dikloreten mg/m 3 0, , ,00013 <0.3 <0.3 <0.3 <0.3 <0.3 trans-1,2-dikloreten mg/m 3 0, ,0017 0,00066 <0.3 <0.3 <0.3 <0.3 <0.3 cis-1,2-dikloreten mg/m 3 0,014 0,095 0,04 <0.2 <0.2 <0.2 <0.2 <0.2 1,1-dikloretan mg/m 3 <0,00001 <0,00001 <0,00001 <0.3 <0.3 <0.3 <0.3 <0.3 Kloretan mg/m 3 <0,1 <0,1 <0, ,2-dikloretan mg/m 3 <0,00002 <0,00004 <0,00004 <0.2 <0.2 <0.2 <0.2 <0.2 0,0036 1,1,1-trikloretan mg/m 3 <0,00004 <0,00004 <0,00004 <0.3 <0.3 <0.3 <0.3 <0.3 0,8 tetraklormetan mg/m 3 0, , ,00018 <0.3 <0.3 <0.3 <0.3 <0.3 0,0061 trikloreten mg/m 3 0,057 0,42 0,17 <0.2 <0.2 <0.2 <0.2 2,3 0,023 tetrakloreten mg/m 3 0, ,0005 0,00012 <0.1 <0.1 <0.1 <0.1 1,7 0,2 Vinylklorid mg/m 3 <0,00004 <0,0002 <0,00006 <0.4 <0.4 <0.4 <0.4 <0.4 Kloroform mg/m 3 0, , , toluen mg/m ,38 0,36 0,36 0,39 0,38 0,26 aceton mg/m ,26 <0.09 0,04 0,062 <0.09 bensen mg/m <0.2 <0.2 <0.2 <0.2 <0.2 0,0017 RfC Risk inh Källor: 1) NV 5976 Rapport 5976, Riktvärden för förorenad mark,modellbeskrivning och vägledning, Tabell A3,4 : RfC Referenskoncentration i luft RISK inh Riskbaserat acceptabelt dagligt oralt intag (genotoxiska carcinogena ämnen) * På grund av fuktig/våt koladsorbent kan adsorptionen från luften vara nedsatt. över rapp gräns (1) P:\21353\ _Hillerstorp_Thule_MMU\000_Hillerstorp_Thule_MMU\10 Arbetsmtrl_dok\Mätn_Analys\ÄTA 2\Passiv provtagning\sammanställning passiv provtagning 2018

13 Bilaga 4 - Jordlagerföljd med PID/TRI-detektorresultat Uppdrag Uppdragsledare Datum Thule_Hillerstorp_Miljöstatusbedömning Uppdragsnummer Upprättad av Provtagningsatum: Djup under markyta Material Anteckningar PID [ppm] Tri-detektor* Analys 0-0,1 F:Asfalt 0,1-0,5 F:stgrSa 1,3 0 0,5-1 F:stgrSa ,5 F:Sa(gr) Fuktigt från 1,5 1,4 0 1,5-2 F:Sa(gr) 2, ,5 safsa x 2,5-3 safsa ,5 Saf 5,6 0 3,5-4 sisaf 2, ,5 sisaf ev. söt lukt 0,5 0 x 4,5-5 sisaf ev. söt lukt 1, ,5 sisaf 0,5 0 5,5-6 sisaf 0, ,5 safsi 0,5 0 x 6,5-7 safsi 0, Provtagningsatum: Djup under markyta Material Anteckningar PID [ppm] Tri-detektor* Analys 0-0,1 F:Asfalt 0,1-0,6 F:stgrSa 1,6 0 0,6-1 F:Sa 1, ,5 F:Sa Fuktigt från 1,4 6,3 1 1,5-2 F:Sa ,2 F:Sa Prov 2-2,5 2,2-2,5 Saf 18,4 6 x 2,5-3 Saf 10, ,5 (si)saf 1,2 0 x 3,5-4 (si)saf 0, ,5 (si)saf 0,8 0 4,5-5 (si)saf 0, ,5 sisaf si-skikt. 0,6 0 5,5-6 safsi Skiktat 0 0 x 6-6,5 safsi sa-skikt. Upplevs något lerigt Provtagningsatum: Djup under markyta Material Anteckningar PID [ppm] Tri-detektor* Analys 0-0,1 F:Asfalt 0,1-0,5 F:stgrSa - 0,5-1 F:stgrSa ,5 F:stgrSa 6,8 0 1,5-2 F:Sa 10,4 3 x 2-2,5 safsa 5,5 0 2,5-3 sasaf 0,5 0 x 3-3,5 Saf 0,7 0 3,5-4 Saf ,5 (si)saf 0,1 0 4,5-5 (si)saf ,5 sisaf si-skikt 0,7 0 5,5-5,8 sisaf Prov 5,5-6,0. si-skikt 5,8-6 safsi Prov 5,5-6,0 0 0 x 6-6,5 safsi sa-skikt. Lite lera 0 0 6,5-7 safsi sa-skikt. Lite lera (2) P:\21353\ _Hillerstorp_Thule_MMU\000_Hillerstorp_Thule_MMU\10 Arbetsmtrl_dok\Fält\ÄTA2\Jordprovtagning \Jordlagerföljd och PID-resultat

14 1807 Provtagningsatum: Djup under markyta Material Anteckningar PID [ppm] Tri-detektor* Analys 0-0,4 F:musiSa 0 0 0,4-1 F:(si)Sa(gr) Upplevs stenigt ,5 F:sigrSa Upplevs stenigt 5,4 0 1,5-2 F:siSa Fuktigt 2,3 0 x 2-2,5 sisaf Blött. Vx-delar 0,9 0 2,5-3 sisaf Blött. Vx-delar 0, ,5 sisaf 0,6 0 3,5-4 safsi 0,2 0 x 4-4,5 sisaf 1 0 4,5-5 sisaf 0, ,5 sisaf 0 0 5,5-6 sisaf ,5 safsi 0,4 0 x 6,5-7 safsi 1808 Provtagningsatum: Djup under markyta Material Anteckningar PID [ppm] Tri-detektor* Analys 0-0,1 F:Asfalt 0,1-0,5 F:stgrSa Makadam 2 0 0,5-1 F:grSa Tegelrester 1, ,5 F:grSa 3,7 0 1,5-2 F:grSa ,5 (si)saf Fuktigt 0,6 0 x 2,5-3 (si)saf Fuktigt ,5 sisaf 0,5 0 3,5-4 sisaf ,5 sisaf 0 0 4,5-5 sisaf ,5 sisaf 0 0 5,5-6 sisaf ,4 sisaf 0 0 6,4-7 safsi 0 0 x 1808y Provtagningsatum: Djup under markyta Material Anteckningar PID [ppm] Tri-detektor* Analys 0-0,1 F:Asfalt 0,1-0,5 F:stgrSa Makadam 8 0 0,5-1 F:grSa Tegelrester 1, ,5 F:grSa 13,9 0 x 1,5-2 F:grSa 3,3 0 * TRI-detektorhalt omräknat till en relativ skala där 0 är inget utslag och 10 är maxutslag Förklaring av förkortningar: Huvudord Tilläggsord Sten Sten st stenig Gr grus gr grusig Sa sand sa sandig Saf finsand saf finsandig Si silt si siltig Le Lera le lerig F Fyllnadsmassor ( ) något, t.ex. (s = något sandig Vx Växtdelar (2) P:\21353\ _Hillerstorp_Thule_MMU\000_Hillerstorp_Thule_MMU\10 Arbetsmtrl_dok\Fält\ÄTA2\Jordprovtagning \Jordlagerföljd och PID-resultat

15 BILAGA 5 - Analyssammanställning Jord- och torvprovtagning 2018 Uppdrag Uppdragsnummer Uppdragsledare Upprättad av Granskad av Datum Thule_Hillerstorp_Miljöstatusbedömning Provpunkt Torv 1 Torv 2 Torv y NV 2010:1 ¹ ) NV ) Djup (m) 0,3-1 0,3-1 0, , ,5 2-2,5 3-3,5 5,5-6 1,5-2 2,5-3 5,5-6 1,5-2 3, ,5 1-1,5 2-2,5 6,5-7 Datum Mindre än KM MKM Parametrar enhet ringa risk jord jord TS % 76,6 82,2 79,2 79, , ,3 80, ,4 83,6 81,3 80,6 80,2 Glödförlust % Ts 27, ,3 Kol C % Ts 9,2 34,2 14,6 TIC, totalt oorganiskt kol % Ts < 0,1 0,1 < 0,1 TOC % Ts 9, ,5 Diklormetan mg/kg TS < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 0,08 0,25 1,1-dikloretan mg/kg TS < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,2-dikloretan mg/kg TS < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 0,02 0,06 Trans-1,2-dikloreten mg/kg TS < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 Cis-1,2-dikloreten mg/kg TS < 0,0050 < 0,0050 < 0,0050 0,43 < 0,0050 < 0,0050 0,0072 < 0,0050 < 0,0050 0,045 0,0091 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 Triklormetan mg/kg TS < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 0,4 1,2 Koltetraklorid=Tetraklormetan mg/kg TS < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 0,08 0,35 1,1,1-trikloretan mg/kg TS < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0, ,1,2-trikloretan mg/kg TS < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 Tetrakloreten (PER) mg/kg TS < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 0,4 1,2 Vinylklorid mg/kg TS < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 0,18 < 0,0050 < 0,0050 < 0,0050 0,014 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,1,2-Trikloreten mg/kg TS < 0,0050 < 0,0050 < 0,0050 9,5 0,017 0,012 < 0,0050 < 0,0050 < 0,0050 0,015 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 0,2 0,6 Alifater >C5-C8 mg/kg TS < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5, Alifater >C8-C10 mg/kg TS < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3, Alifater >C10-C12 mg/kg TS < 5,0 < 7,1 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5, Alifater >C12-C16 mg/kg TS < 5,0 < 7,1 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5, Alifater >C5-C16 mg/kg TS < 9,0 < 12 < 9,0 < 9,0 < 9,0 < 9,0 < 9,0 < 9, Alifater >C16-C35 mg/kg TS < 10 < 10 < 10 < 10 < Aromater >C8-C10 mg/kg TS < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4, Aromater >C10-C16 mg/kg TS < 0,90 < 1,3 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0, Aromater >C16-C35 mg/kg TS < 0,50 < 0,71 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0, Bensen mg/kg TS < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 0,012 0,04 Toluen mg/kg TS < 0,10 < 0,10 < 0,10 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 0,0072 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0, Etylbensen mg/kg TS < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0, Xylen mg/kg TS < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0, Summa TEX mg/kg TS < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 PAH L mg/kg TS < 0,045 < 0,065 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 0, PAH M mg/kg TS 0,22 < 0,11 < 0,075 < 0,075 < 0,075 < 0,075 < 0,075 < 0, PAH H mg/kg TS 0,3 0,22 0,17 < 0,11 < 0,11 < 0,11 < 0,11 < 0,11 0, Arsenik mg/kg TS < 3,3 < 6,4 < 4, Barium mg/kg TS Bly mg/kg TS Kadmium mg/kg TS < 0,20 < 0,36 < 0,25 0,2 0,5 15 Kobolt mg/kg TS < 0,82 < 1,6 < 1, Koppar mg/kg TS 3,3 5,6 3, Krom (total) mg/kg TS 2,1 2, * 150* Kvicksilver mg/kg TS 0,024 0,052 0,031 0,25 2,5 Nickel mg/kg TS 1,5 3,2 1, Vanadin mg/kg TS 7,1 6,7 7, Zink mg/kg TS PID ppm 78 0,5 0,5 18,4 1,2 0 10,4 0,5 0 2,3 0,2 0,4 13,9 0,6 0 TRI-detektor relativ skala* Källor: 1) NV 2010:1 Naturvårdsverkets handbok 2010:1: Återvinning av avfall i anläggningsarbeten 2) NV 5976 Naturvårdsverkets rapport 5976: Riktvärden för förorenad mark Modellbeskrivning och vägledning. Fetstil Halter uppmätta över labboratoriets rapporteringsgräns. * TRI-detektorhalt omräknat till en relativ skala där 0 är inget utslag och 10 är maxutslag (1) P:\21353\ _Hillerstorp_Thule_MMU\000_Hillerstorp_Thule_MMU\10 Arbetsmtrl_dok\Mätn_Analys\ÄTA 2\Jord\Sammanställning Jord 2018

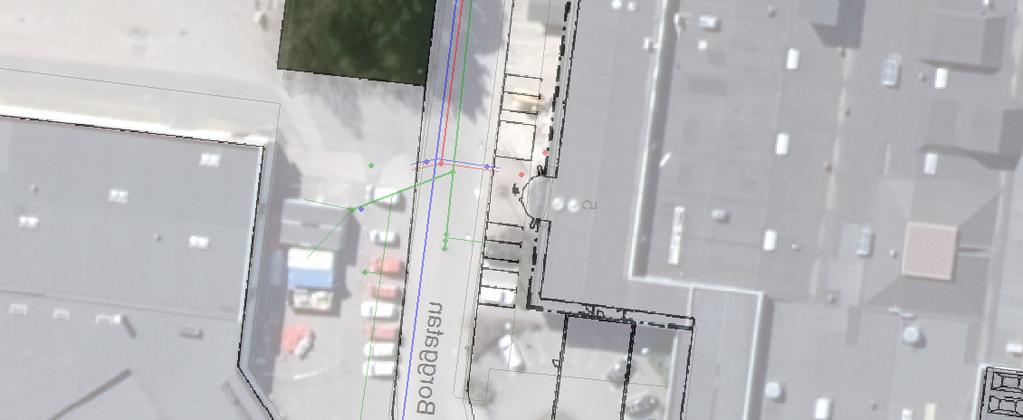

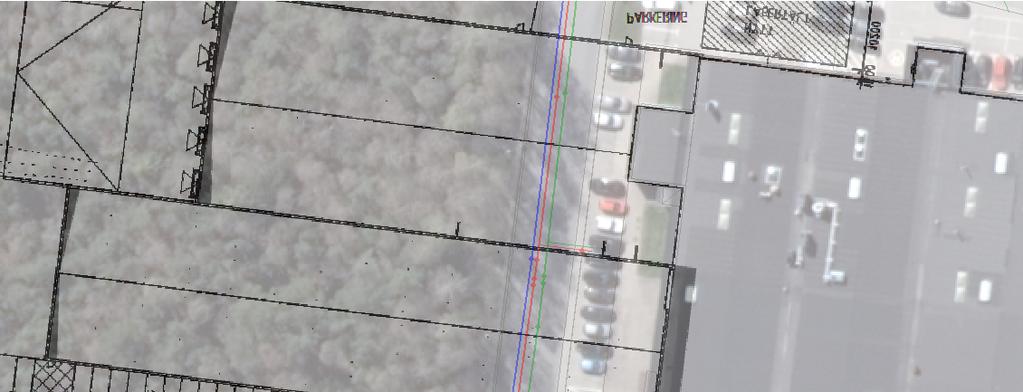

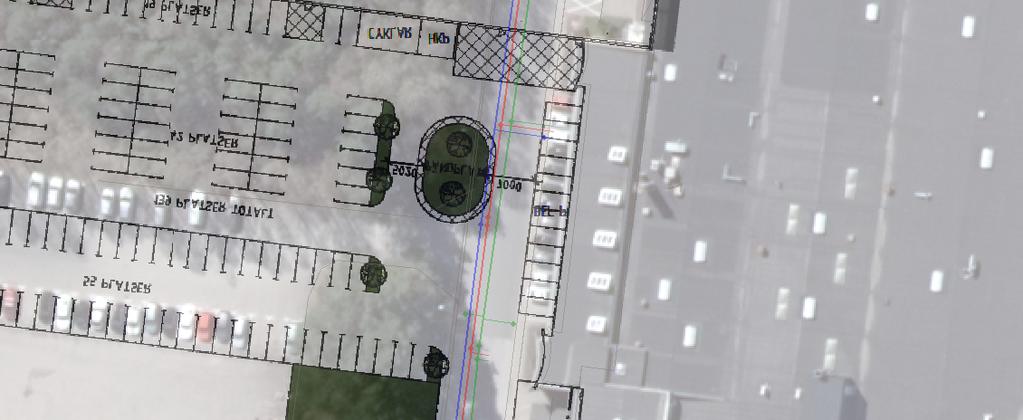

16 i T RI( 200) Cis ( 58) 1804Y ( ) " Vin yl kl o rid( 32) Cis ( 240) T ran s ( 5, 2) Vin yl kl o rid( 160) Cis ( 4, 7) T ran s ( 1, 1) 1805Y ( ) " Vin yl kl o rid( 22) Cis ( 230) T ran s ( 3, 2) 1501Y 1507 ( 1806Y ( ) " Vin yl kl o rid( 1, 3) 1807Y ( " ) 1801 ( 1808Y ( ) " 1803 ( Cis ( 3, 3) 1802 ( Lan tm äteriet,geo datasam verk an Versio n :1 Datum : Co p yright Lan tm äteriet TECKENFÖRKLARING Grundvatten 0 ( <Rap p o rterin gsgrän s ( T arget Val ue ( I n terven tio n Val ue Jord " ) ) " ) " <Rap p o rterin gsgrän s Sp år av kl o r.l ösn in gsm. >MKM Up p dragsn um m er: Up p dragsl edare:sefi KA Edito r:sefi KA Sk al a( A3) :1: m BILAGA 6 - YTLIG UNDERSÖKNING 03, 8m u m y. Utredn in gav jo rd/ grun dvatten

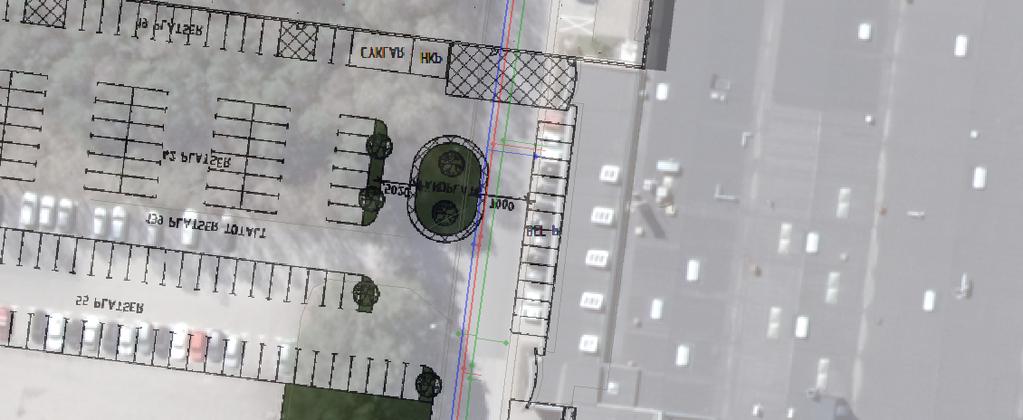

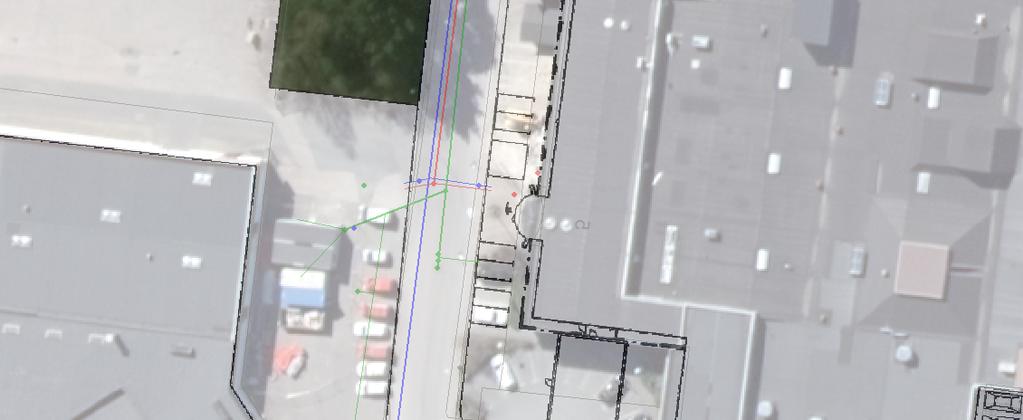

17 i 1503 ( 1502 ( TRI( 1, 7) 1804D ( ) " Vi n yl kl o ri d( 5, 5) Ci s( 1 1) 1805D ( " ) 1501D ( 1806D 1507 Ci s( 2, 7) ( " ) 1807D ( ) " 1808D ( ) " 1509 ( Lan tmäteri et,geo datasamverk an TECKENFÖRKLARING Grundvatten ( ( ( ( 0 <Rap p o r teri n gsgrän s Sp år av k l o r.l ösn i n gsm. Target Val ue Jord " ) ) " <Rap p o rteri n gsgrän s Sp år av k l o r.l ösn i n gsm. I n terven ti o n Val ue 60 m Versi o n :1 Datum: Co p yri ght Lan tmäteri et BILAGA 7 - DJUP UNDERSÖKNING U p p dragsn ummer: U p p dragsl edare:sefi KA Edi to r:sefi KA 4, 08, 0m u my. U tredn i n gav jo rd/ grun dvatten Sk al a( A3) :1: 500

18 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: BILAGA 8 - Analysrapporter Jord, Grundvatten, Luft Sweco Environment AB Box JÖNKÖPING AR-18-SL EUSELI Í%R%^Âf=Æ7Î Kundnummer: SL Analysrapport Uppdragsmärkn Lab-analyser, _Hillerstorp_Thule Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: ,5-7 Provtagningsplats: _Hillerstorp_Thule Djup (m) Provtagningsdatum Provtagare 6, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 80.2 % 5% SS-EN 12880:2000 1,1,1,2-Tetrakloretan < mg/kg Ts 20% EPA ,1,1-Trikloretan < mg/kg Ts 25% EPA ,1,2-Trikloretan < mg/kg Ts 30% EPA ,1,2-Trikloreten < mg/kg Ts 20% EPA ,1-Dikloretan < mg/kg Ts 30% EPA ,1-Dikloreten < mg/kg Ts 30% EPA ,1-Diklorpropen < mg/kg Ts 25% EPA ,2,3-Triklorbensen < mg/kg Ts 30% EPA ,2,3-Triklorpropan < mg/kg Ts 25% EPA ,2,4-Triklorbensen < mg/kg Ts 20% EPA ,2,4-Trimetylbensen < mg/kg Ts 30% EPA ,2-Dibrometan < mg/kg Ts 25% EPA ,2-Diklorbensen < mg/kg Ts 15% EPA ,2-Dikloretan < mg/kg Ts 25% EPA ,2-Diklorpropan < mg/kg Ts 20% EPA ,3,5-Trimetylbensen < mg/kg Ts 30% EPA ,3-Diklorbensen < mg/kg Ts 15% EPA ,3-Diklorpropan < mg/kg Ts 25% EPA ,3-Diklorpropen < mg/kg Ts 25% EPA ,4-Diklorbensen < mg/kg Ts 15% EPA ,2-Diklorpropan < mg/kg Ts 30% EPA Klortoluen < mg/kg Ts 30% EPA Klortoluen < mg/kg Ts 30% EPA 5021 Bensen < mg/kg Ts 25% EPA 5021 Brombensen < mg/kg Ts 20% EPA 5021 Bromdiklormetan < mg/kg Ts 25% EPA 5021 insända provet. Sida 1 av 2

19 AR-18-SL EUSELI Í%R%^Âf=Æ7Î Bromklormetan < mg/kg Ts 30% EPA 5021 cis-1,2-dikloreten < mg/kg Ts 30% EPA 5021 Dibromklormetan < mg/kg Ts 25% EPA 5021 Dibrommetan < mg/kg Ts 30% EPA 5021 Diklormetan < mg/kg Ts 30% EPA 5021 Etylbensen < mg/kg Ts 20% EPA 5021 Fluortriklormetan < mg/kg Ts 30% EPA 5021 Hexaklorbutadien (HCBD) < mg/kg Ts 30% EPA 5021 iso-propylbensen < mg/kg Ts 30% EPA 5021 Klorbensen < mg/kg Ts 25% EPA 5021 m/p-xylen < mg/kg Ts 30% EPA 5021 Naftalen < mg/kg Ts 25% EPA 5021 n-butylbensen < mg/kg Ts 30% EPA 5021 o-xylen < mg/kg Ts 30% EPA 5021 p-isopropyltoluen < mg/kg Ts 30% EPA 5021 Propylbensen < mg/kg Ts 25% EPA 5021 sec-butylbensen < mg/kg Ts 30% EPA 5021 tert-butylbensen < mg/kg Ts 30% EPA 5021 Tetrakloreten < mg/kg Ts 20% EPA 5021 Tetraklormetan < mg/kg Ts 25% EPA 5021 Toluen < mg/kg Ts 20% EPA 5021 trans-1,2-dikloreten < mg/kg Ts 30% EPA 5021 trans-1,3-diklorpropen < mg/kg Ts 25% EPA 5021 Tribrommetan < mg/kg Ts 30% EPA 5021 Triklormetan < mg/kg Ts 25% EPA 5021 Vinylklorid < mg/kg Ts 20% LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

20 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Box JÖNKÖPING AR-18-SL EUSELI Í%R%^Âf61^Î Kundnummer: SL Analysrapport Uppdragsmärkn Lab-analyser _Hillerstorp_Thule. Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: ,5 Provtagningsplats: _Hillerstorp_Thule_MMU Djup (m) Provtagningsdatum Provtagare 6-6, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 83.6 % 5% SS-EN 12880:2000 1,1,1,2-Tetrakloretan < mg/kg Ts 20% EPA ,1,1-Trikloretan < mg/kg Ts 25% EPA ,1,2-Trikloretan < mg/kg Ts 30% EPA ,1,2-Trikloreten < mg/kg Ts 20% EPA ,1-Dikloretan < mg/kg Ts 30% EPA ,1-Dikloreten < mg/kg Ts 30% EPA ,1-Diklorpropen < mg/kg Ts 25% EPA ,2,3-Triklorbensen < mg/kg Ts 30% EPA ,2,3-Triklorpropan < mg/kg Ts 25% EPA ,2,4-Triklorbensen < mg/kg Ts 20% EPA ,2,4-Trimetylbensen < mg/kg Ts 30% EPA ,2-Dibrometan < mg/kg Ts 25% EPA ,2-Diklorbensen < mg/kg Ts 15% EPA ,2-Dikloretan < mg/kg Ts 25% EPA ,2-Diklorpropan < mg/kg Ts 20% EPA ,3,5-Trimetylbensen < mg/kg Ts 30% EPA ,3-Diklorbensen < mg/kg Ts 15% EPA ,3-Diklorpropan < mg/kg Ts 25% EPA ,3-Diklorpropen < mg/kg Ts 25% EPA ,4-Diklorbensen < mg/kg Ts 15% EPA ,2-Diklorpropan < mg/kg Ts 30% EPA Klortoluen < mg/kg Ts 30% EPA Klortoluen < mg/kg Ts 30% EPA 5021 Bensen < mg/kg Ts 25% EPA 5021 Brombensen < mg/kg Ts 20% EPA 5021 Bromdiklormetan < mg/kg Ts 25% EPA 5021 insända provet. Sida 1 av 2

21 AR-18-SL EUSELI Í%R%^Âf61^Î Bromklormetan < mg/kg Ts 30% EPA 5021 cis-1,2-dikloreten < mg/kg Ts 30% EPA 5021 Dibromklormetan < mg/kg Ts 25% EPA 5021 Dibrommetan < mg/kg Ts 30% EPA 5021 Diklormetan < mg/kg Ts 30% EPA 5021 Etylbensen < mg/kg Ts 20% EPA 5021 Fluortriklormetan < mg/kg Ts 30% EPA 5021 Hexaklorbutadien (HCBD) < mg/kg Ts 30% EPA 5021 iso-propylbensen < mg/kg Ts 30% EPA 5021 Klorbensen < mg/kg Ts 25% EPA 5021 m/p-xylen < mg/kg Ts 30% EPA 5021 Naftalen < mg/kg Ts 25% EPA 5021 n-butylbensen < mg/kg Ts 30% EPA 5021 o-xylen < mg/kg Ts 30% EPA 5021 p-isopropyltoluen < mg/kg Ts 30% EPA 5021 Propylbensen < mg/kg Ts 25% EPA 5021 sec-butylbensen < mg/kg Ts 30% EPA 5021 tert-butylbensen < mg/kg Ts 30% EPA 5021 Tetrakloreten < mg/kg Ts 20% EPA 5021 Tetraklormetan < mg/kg Ts 25% EPA 5021 Toluen < mg/kg Ts 20% EPA 5021 trans-1,2-dikloreten < mg/kg Ts 30% EPA 5021 trans-1,3-diklorpropen < mg/kg Ts 25% EPA 5021 Tribrommetan < mg/kg Ts 30% EPA 5021 Triklormetan < mg/kg Ts 25% EPA 5021 Vinylklorid < mg/kg Ts 20% LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

22 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Box JÖNKÖPING AR-18-SL EUSELI Í%R%^Âf2NuÎ Kundnummer: SL Analysrapport Uppdragsmärkn Lab-analyser _Hillerstorp_Thule. Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: ,5 Provtagningsplats: _Hillerstorp_Thule_MMU Djup (m) Provtagningsdatum Provtagare 2-2, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 76.6 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 3
