2 Støyutredning Hammerfest, delen Jansvannet Fuglenes, en sammanfattning Totalt beräknas ca 12 byggnader riskera ligga i röd zon och byggnader riskerar ligga i gul zon enligt Retningslinje for behandling av støy i areal planlegging, T-14/2012. DOKUMENTTITEL Støyutredning Hammerfest delen Jansvannet Fuglenes DOKUMENTNUMMER DATUM BESTÄLLARE Statens vegvesen UPPDRAGSNUMMER UPPDRAGSLEDARE Peter Lindqvist REV. DATUM BESKRIVNING UTFÖRD GODKÄND HANDLÄGGANDE AKUSTIKER GRANSKAD Peter Lindqvist Svenn Erik Skjemstad SÖKVÄG Q:\14\SE_150_Energi_Installation\150_00100_Aku_Bullerutredning_Hammerfest\Handlingar\Rapport\ _Bul lerutredning_hammerfest_delen_jansvannet_fuglenes.doc Göteborg Stockholm Malmö Stenungsund Lilla Bommen 5 Hälsingegatan Östergatan 18 Gärdesvägen 9B Göteborg Stockholm Malmö 4 31 Stenungsund Telefon Telefon Telefon Telefon Fax Fax Fax Fax REINERTSEN Sverige AB Org nr Säte: Göteborg info@reinertsen.com Innehar F-skattebevis. Momsreg.nr. SE

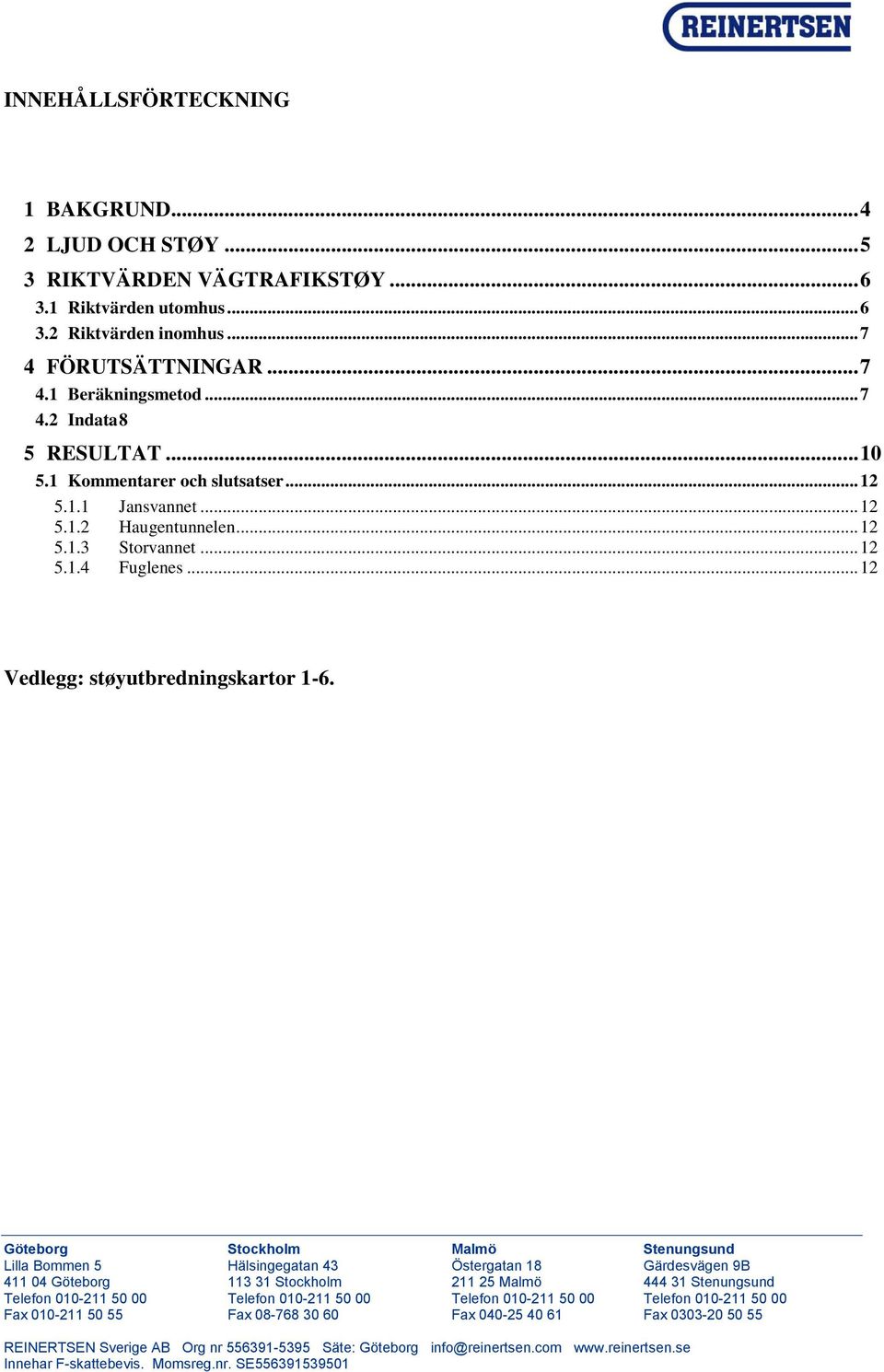

3 INNEHÅLLSFÖRTECKNING 1 BAKGRUND LJUD OCH STØY RIKTVÄRDEN VÄGTRAFIKSTØY Riktvärden utomhus Riktvärden inomhus FÖRUTSÄTTNINGAR Beräkningsmetod Indata 8 5 RESULTAT Kommentarer och slutsatser Jansvannet Haugentunnelen Storvannet Fuglenes Vedlegg: støyutbredningskartor 1-6. Göteborg Stockholm Malmö Stenungsund Lilla Bommen 5 Hälsingegatan Östergatan 18 Gärdesvägen 9B Göteborg Stockholm Malmö 4 31 Stenungsund Telefon Telefon Telefon Telefon Fax Fax Fax Fax REINERTSEN Sverige AB Org nr Säte: Göteborg info@reinertsen.com Innehar F-skattebevis. Momsreg.nr. SE

4 Bullerutredning Hammerfest, delen Jansvannet-Fuglenes Uppdragsnr Rev Datum Sida 4(12) Sign PL 1 BAKGRUND Statens vegvesen planerar projekt rv. 94 för centrala delar av Hammerfest vilket innebär en ombyggnation av en ca 8 km lång vägsträcka där stora delar av vägen förläggs i tunnel. REINERTSEN har fått i uppdrag av Statens vegvesen att utreda støysituationen med avseende på vägtrafik längs sträckan. Denna rapport redovisar den beräknade støysituationen år 20 för delen Jansvannet Fuglenes och det planerade vägförslaget, se Figur 1. Figur 1. Delsträcka Jansvannet-Fuglenes. Støyutrett område inringat i rött.

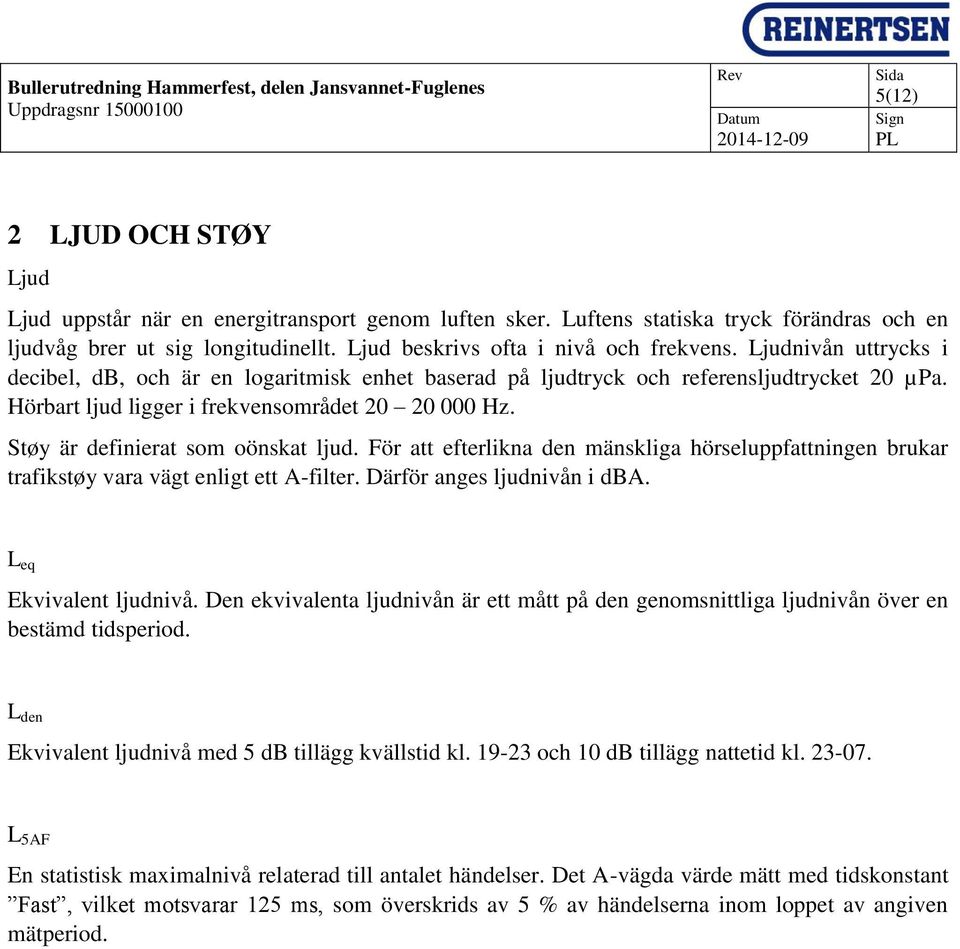

5 Bullerutredning Hammerfest, delen Jansvannet-Fuglenes Uppdragsnr Rev Datum Sida 5(12) Sign PL 2 LJUD OCH STØY Ljud Ljud uppstår när en energitransport genom luften sker. Luftens statiska tryck förändras och en ljudvåg brer ut sig longitudinellt. Ljud beskrivs ofta i nivå och frekvens. Ljudnivån uttrycks i decibel, db, och är en logaritmisk enhet baserad på ljudtryck och referensljudtrycket 20 µpa. Hörbart ljud ligger i frekvensområdet Hz. Støy är definierat som oönskat ljud. För att efterlikna den mänskliga hörseluppfattningen brukar trafikstøy vara vägt enligt ett A-filter. Därför anges ljudnivån i dba. L eq Ekvivalent ljudnivå. Den ekvivalenta ljudnivån är ett mått på den genomsnittliga ljudnivån över en bestämd tidsperiod. L den Ekvivalent ljudnivå med 5 db tillägg kvällstid kl och 10 db tillägg nattetid kl L 5AF En statistisk maximalnivå relaterad till antalet händelser. Det A-vägda värde mätt med tidskonstant Fast, vilket motsvarar 125 ms, som överskrids av 5 % av händelserna inom loppet av angiven mätperiod.

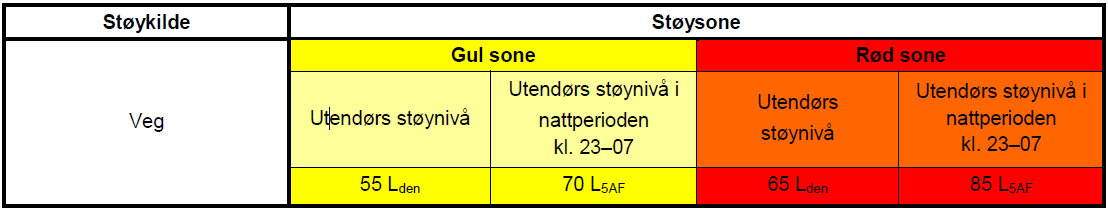

6 Bullerutredning Hammerfest, delen Jansvannet-Fuglenes Uppdragsnr Rev Datum Sida 6(12) Sign PL 3 RIKTVÄRDEN VÄGTRAFIKSTØY 3.1 Riktvärden utomhus Miljøverndepartementet har formulerat riktvärden för vägtrafikstøy i publikationen T-14, Retningslinje for behandling av støy i arealplanlegging. Riktvärdena redovisas i Tabell 1. Tabell 1. Riktvärden utomhus för vägtrafikstøy i dba, frifältsvärden. Röd zon Området närmast støykällan. Det är inte lämpligt att förlägga støykänslig verksamhet eller bostadsbebyggelse i detta område Gul zon Ett område där støykänslig verksamhet eller bostadsbebyggelse kan uppföras om tillräckliga støytiltak tillämpas. Riktvärdet för L 5AF nattetid gäller då antalet händelser överskrider 10 händelser per natt. Stille område I tettstedsbebyggelse definieres stille område som et avgrenset område, t ex park, skog, kirkegård og lignende, egnet til rekreasjonsaktivitet hvor støynivået er under L den 50 dba.

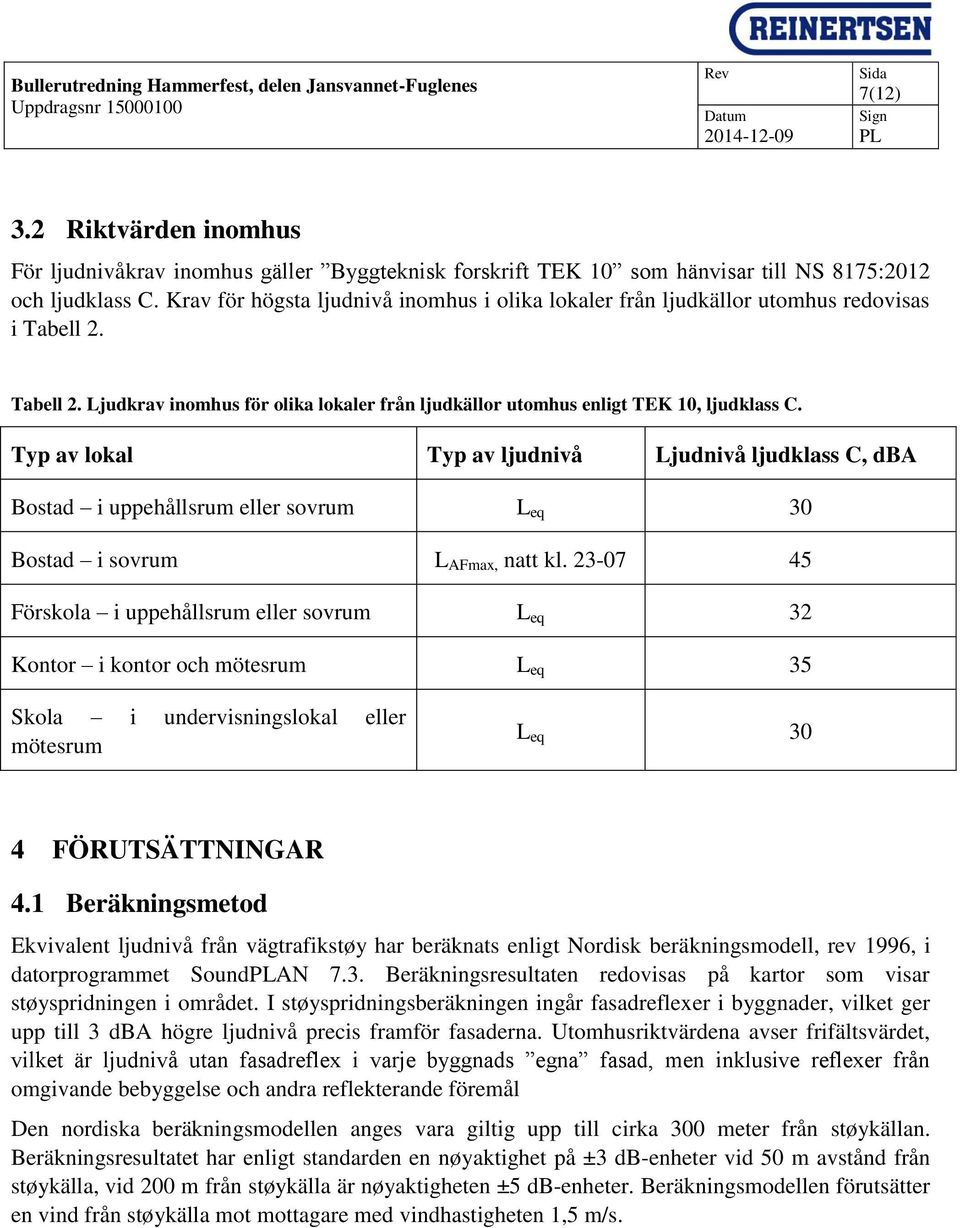

7 Bullerutredning Hammerfest, delen Jansvannet-Fuglenes Uppdragsnr Rev Datum Sida 7(12) Sign PL 3.2 Riktvärden inomhus För ljudnivåkrav inomhus gäller Byggteknisk forskrift TEK 10 som hänvisar till NS 8175:2012 och ljudklass C. Krav för högsta ljudnivå inomhus i olika lokaler från ljudkällor utomhus redovisas i Tabell 2. Tabell 2. Ljudkrav inomhus för olika lokaler från ljudkällor utomhus enligt TEK 10, ljudklass C. Typ av lokal Typ av ljudnivå Ljudnivå ljudklass C, dba Bostad i uppehållsrum eller sovrum L eq 30 Bostad i sovrum L AFmax, natt kl Förskola i uppehållsrum eller sovrum L eq 32 Kontor i kontor och mötesrum L eq 35 Skola i undervisningslokal eller mötesrum L eq 30 4 FÖRUTSÄTTNINGAR 4.1 Beräkningsmetod Ekvivalent ljudnivå från vägtrafikstøy har beräknats enligt Nordisk beräkningsmodell, rev 1996, i datorprogrammet SoundPLAN 7.3. Beräkningsresultaten redovisas på kartor som visar støyspridningen i området. I støyspridningsberäkningen ingår fasadreflexer i byggnader, vilket ger upp till 3 dba högre ljudnivå precis framför fasaderna. Utomhusriktvärdena avser frifältsvärdet, vilket är ljudnivå utan fasadreflex i varje byggnads egna fasad, men inklusive reflexer från omgivande bebyggelse och andra reflekterande föremål Den nordiska beräkningsmodellen anges vara giltig upp till cirka 300 meter från støykällan. Beräkningsresultatet har enligt standarden en nøyaktighet på ±3 db-enheter vid 50 m avstånd från støykälla, vid 200 m från støykälla är nøyaktigheten ±5 db-enheter. Beräkningsmodellen förutsätter en vind från støykälla mot mottagare med vindhastigheten 1,5 m/s.

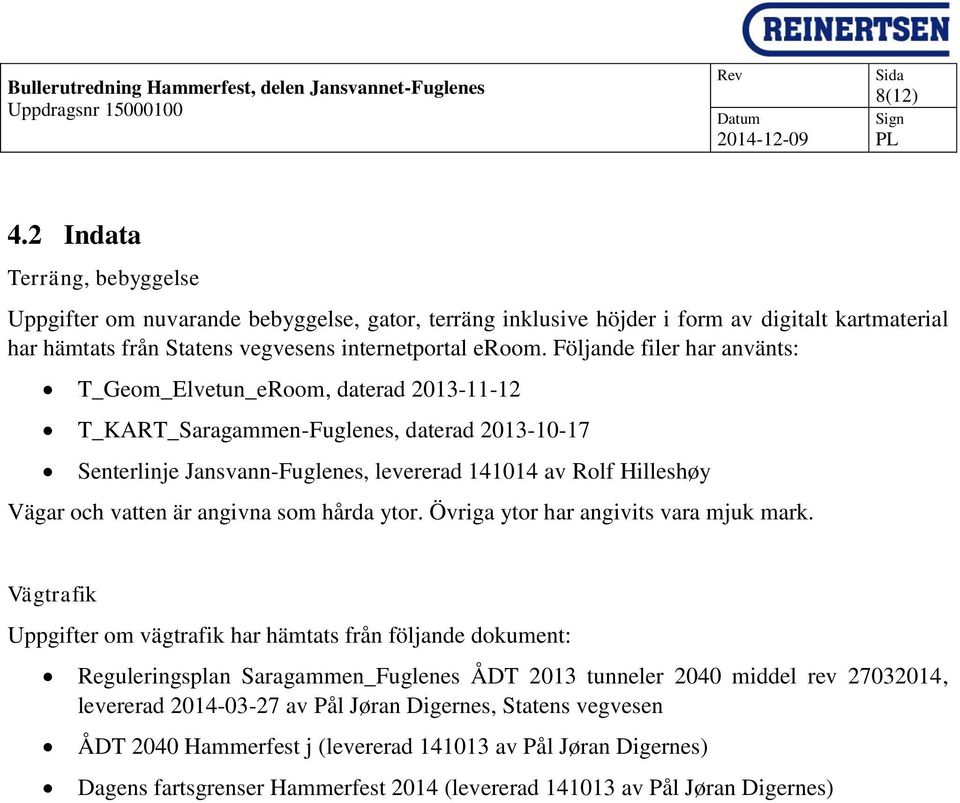

8 Bullerutredning Hammerfest, delen Jansvannet-Fuglenes Uppdragsnr Rev Datum Sida 8(12) Sign PL 4.2 Indata Terräng, bebyggelse Uppgifter om nuvarande bebyggelse, gator, terräng inklusive höjder i form av digitalt kartmaterial har hämtats från Statens vegvesens internetportal eroom. Följande filer har använts: T_Geom_Elvetun_eRoom, daterad T_KART_Saragammen-Fuglenes, daterad Senterlinje Jansvann-Fuglenes, levererad av Rolf Hilleshøy Vägar och vatten är angivna som hårda ytor. Övriga ytor har angivits vara mjuk mark. Vägtrafik Uppgifter om vägtrafik har hämtats från följande dokument: Reguleringsplan Saragammen_Fuglenes ÅDT 2013 tunneler 20 middel rev , levererad av Pål Jøran Digernes, Statens vegvesen ÅDT 20 Hammerfest j (levererad av Pål Jøran Digernes) Dagens fartsgrenser Hammerfest 2014 (levererad av Pål Jøran Digernes)

9 Bullerutredning Hammerfest, delen Jansvannet-Fuglenes Uppdragsnr Rev Datum Sida 9(12) Sign PL Trafiksiffrorna gäller för prognosår 20 och redovisas i Tabell 3. Tabell 3. Trafikuppgifter prognosår 20. Sträcka ÅDT, f/d Andel tung trafik, % Hastighet, km/h Ny rv 94, mellan rondellerna väster om Jansvannet Bef. rv 94, mellan rondell och hastighetsskylt Molvika Bef. rv 94, mellan hastighetsskylt Molvika och väg Haugentunnelen Bef. rv 94, mellan Haugentunnelen och Nybakken Bef. rv 94, mellan Nybakken och ny rondell Fuglenes Ny rv 94, Salentunnelen mellan Jansvannet och Haugentunnelen Ny rv 94, Salentunnelen mellan Haugentunnelen och Storvannet Ny rv 94, Fuglenestunnelen Ny väg, Haugentunnelen Storelvbakken, mellan Strandgata och rondell ny rv. 94 Ny väg, från rondell mellan Salentunnelen och Fuglenestunnelen och österut norr om Storvannet Skolebakken Forsølveien Brenneriveien

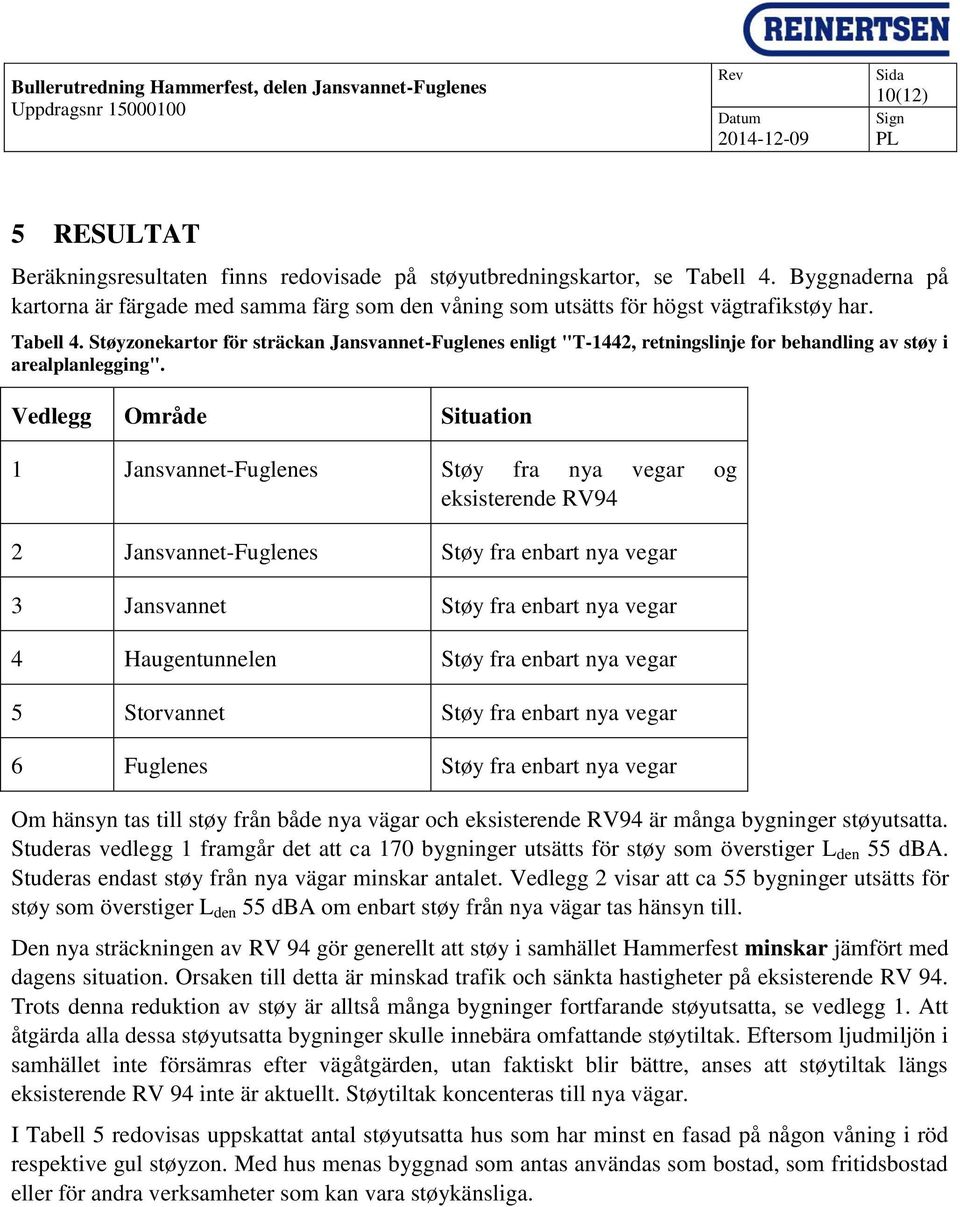

10 Bullerutredning Hammerfest, delen Jansvannet-Fuglenes Uppdragsnr Rev Datum Sida 10(12) Sign PL 5 RESULTAT Beräkningsresultaten finns redovisade på støyutbredningskartor, se Tabell 4. Byggnaderna på kartorna är färgade med samma färg som den våning som utsätts för högst vägtrafikstøy har. Tabell 4. Støyzonekartor för sträckan Jansvannet-Fuglenes enligt "T-14, retningslinje for behandling av støy i arealplanlegging". Vedlegg Område Situation 1 Jansvannet-Fuglenes Støy fra nya vegar og eksisterende RV94 2 Jansvannet-Fuglenes Støy fra enbart nya vegar 3 Jansvannet Støy fra enbart nya vegar 4 Haugentunnelen Støy fra enbart nya vegar 5 Storvannet Støy fra enbart nya vegar 6 Fuglenes Støy fra enbart nya vegar Om hänsyn tas till støy från både nya vägar och eksisterende RV94 är många bygninger støyutsatta. Studeras vedlegg 1 framgår det att ca 170 bygninger utsätts för støy som överstiger L den 55 dba. Studeras endast støy från nya vägar minskar antalet. Vedlegg 2 visar att ca 55 bygninger utsätts för støy som överstiger L den 55 dba om enbart støy från nya vägar tas hänsyn till. Den nya sträckningen av RV 94 gör generellt att støy i samhället Hammerfest minskar jämfört med dagens situation. Orsaken till detta är minskad trafik och sänkta hastigheter på eksisterende RV 94. Trots denna reduktion av støy är alltså många bygninger fortfarande støyutsatta, se vedlegg 1. Att åtgärda alla dessa støyutsatta bygninger skulle innebära omfattande støytiltak. Eftersom ljudmiljön i samhället inte försämras efter vägåtgärden, utan faktiskt blir bättre, anses att støytiltak längs eksisterende RV 94 inte är aktuellt. Støytiltak koncenteras till nya vägar. I Tabell 5 redovisas uppskattat antal støyutsatta hus som har minst en fasad på någon våning i röd respektive gul støyzon. Med hus menas byggnad som antas användas som bostad, som fritidsbostad eller för andra verksamheter som kan vara støykänsliga.

11 Bullerutredning Hammerfest, delen Jansvannet-Fuglenes Uppdragsnr Rev Datum Sida 11(12) Sign PL Tabell 5. Uppskattat antal støyutsatta hus längs sträckan Jansvannet-Fuglenes. Vedlegg Område Antal hus i röd zon Antal hus i gul zon 3 Jansvannet Haugentunnelen Storvannet Fuglenes 3 7 Totalt 12

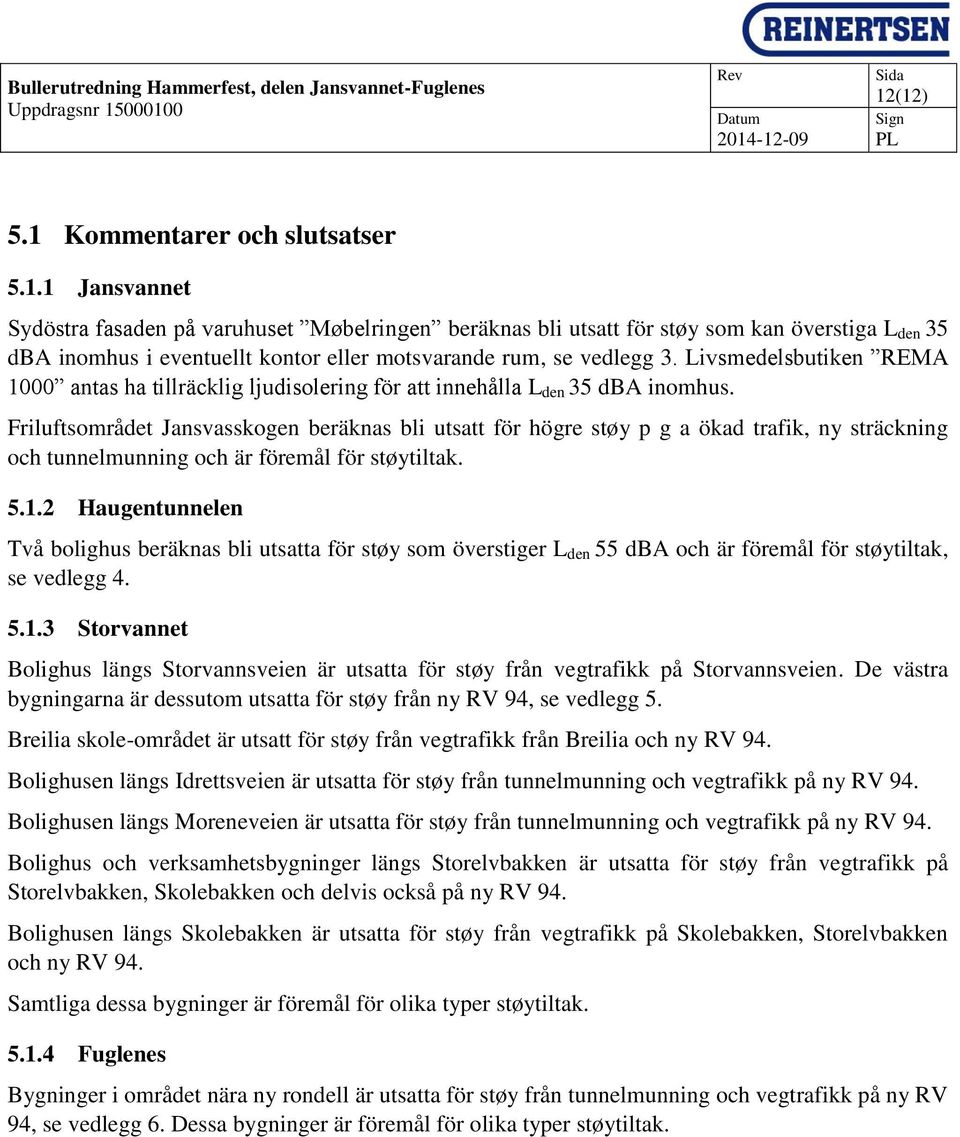

12 Bullerutredning Hammerfest, delen Jansvannet-Fuglenes Uppdragsnr Rev Datum Sida 12(12) Sign PL 5.1 Kommentarer och slutsatser Jansvannet Sydöstra fasaden på varuhuset Møbelringen beräknas bli utsatt för støy som kan överstiga L den 35 dba inomhus i eventuellt kontor eller motsvarande rum, se vedlegg 3. Livsmedelsbutiken REMA 1000 antas ha tillräcklig ljudisolering för att innehålla L den 35 dba inomhus. Friluftsområdet Jansvasskogen beräknas bli utsatt för högre støy p g a ökad trafik, ny sträckning och tunnelmunning och är föremål för støytiltak Haugentunnelen Två bolighus beräknas bli utsatta för støy som överstiger L den 55 dba och är föremål för støytiltak, se vedlegg Storvannet Bolighus längs Storvannsveien är utsatta för støy från vegtrafikk på Storvannsveien. De västra bygningarna är dessutom utsatta för støy från ny RV 94, se vedlegg 5. Breilia skole-området är utsatt för støy från vegtrafikk från Breilia och ny RV 94. Bolighusen längs Idrettsveien är utsatta för støy från tunnelmunning och vegtrafikk på ny RV 94. Bolighusen längs Moreneveien är utsatta för støy från tunnelmunning och vegtrafikk på ny RV 94. Bolighus och verksamhetsbygninger längs Storelvbakken är utsatta för støy från vegtrafikk på Storelvbakken, Skolebakken och delvis också på ny RV 94. Bolighusen längs Skolebakken är utsatta för støy från vegtrafikk på Skolebakken, Storelvbakken och ny RV 94. Samtliga dessa bygninger är föremål för olika typer støytiltak Fuglenes Bygninger i området nära ny rondell är utsatta för støy från tunnelmunning och vegtrafikk på ny RV 94, se vedlegg 6. Dessa bygninger är föremål för olika typer støytiltak.

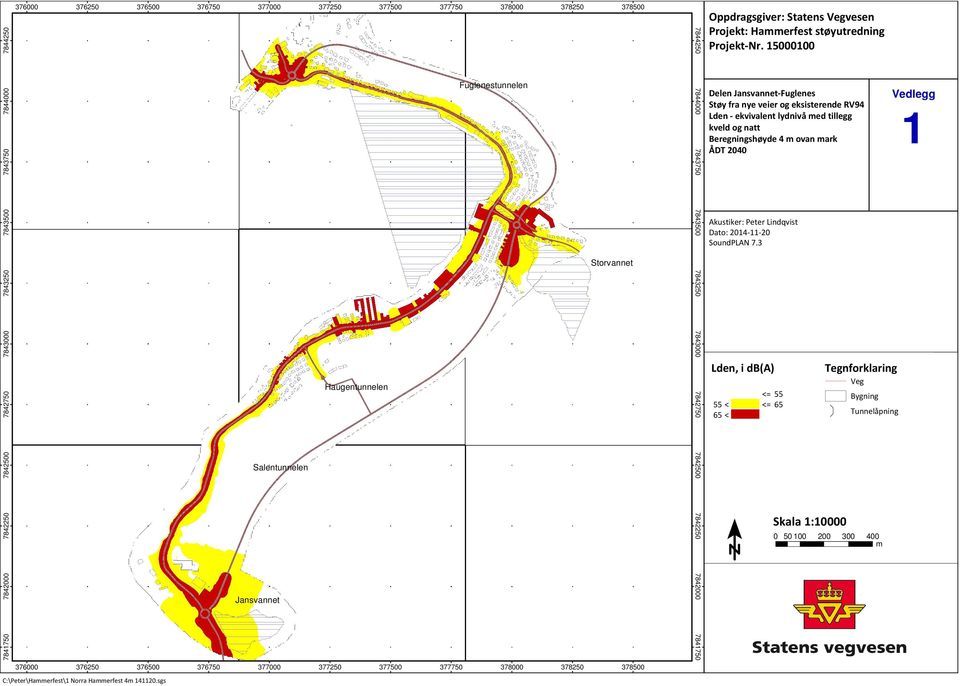

13 Oppdragsgiver: Statens Vegvesen Projekt: Hammerfest støyutredning Projekt-Nr Fuglenestunnelen Delen Jansvannet-Fuglenes Støy fra nye veier og eksisterende RV94 Lden - ekvivalent lydnivå med tillegg kveld og natt Beregningshøyde 4 m ovan mark ÅDT 20 Vedlegg Akustiker: Peter Lindqvist Dato: SoundPLAN 7.3 Storvannet Haugentunnelen Lden, i db(a) <= < <= < Tegnforklaring Veg Bygning Tunnelåpning Salentunnelen Skala 1: m Jansvannet C:\Peter\Hammerfest\1 Norra Hammerfest 4m sgs

14 Oppdragsgiver: Statens Vegvesen Projekt: Hammerfest støyutredning Projekt Nr Fuglenestunnelen Delen Jansvannet Fuglenes Støy fra enbart nye veier Lden ekvivalent lydnivå med tillegg kveld og natt Beregningshøyde 4 m ÅDT 20 Vedlegg 2 Akustiker: Peter Lindqvist Datum: SoundPLAN 7.3 Storvannet Haugentunnelen Lden, i db(a) <= < <= < Tegnforklaring Veg Bygning Tunnelåpning Salentunnelen Skala 1: m Jansvannet C:\SoundPlan 7.3\Hammerfest\2 Norra Hammerfest 4m ej bef vagar sgs

15 Oppdragsgiver: Statens Vegvesen Projekt: Hammerfest støyutredning Projekt Nr Salentunnelen Jansvannet Støy fra enbart nye veier Lden ekvivalent lydnivå med tillegg kveld og natt Beregeningshøyde 4 m Fasadenivå, høyeste beregnde verdi ÅDT 20 Vedlegg Jansvasskogen Akustiker: Peter Lindqvist Dato: SoundPLAN 7.3 Jansvannet Lden, i db(a) <= < <= < Tegnforklaring Veg Bygning Tunnelåpning Skala 1: m 6500 C:\SoundPlan 7.3\Hammerfest\3 Jansvannet 4m sgs

16 7250 Oppdragsgiver: Statens Vegvesen Projekt: Hammerfest støyutredning Projekt-Nr Haugentunnelen Haugentunnelen Støy fra enbart nye veier Lden - ekvivalent lydnivå med tillegg kveld og natt Beregningshøyde 4 m Fasadenivå, høyeste beregnde verdi ÅDT 20 Akustiker: Peter Lindqvist Dato: SoundPLAN 7.3 Lden, i db(a) <= < <= < Skala 1:1000 Tegnforklaring Veg Bygning Tunnelåpning m Vedlegg C:\SoundPlan 7.3\Hammerfest\4 Haugentunnelen 4m sgs 7250

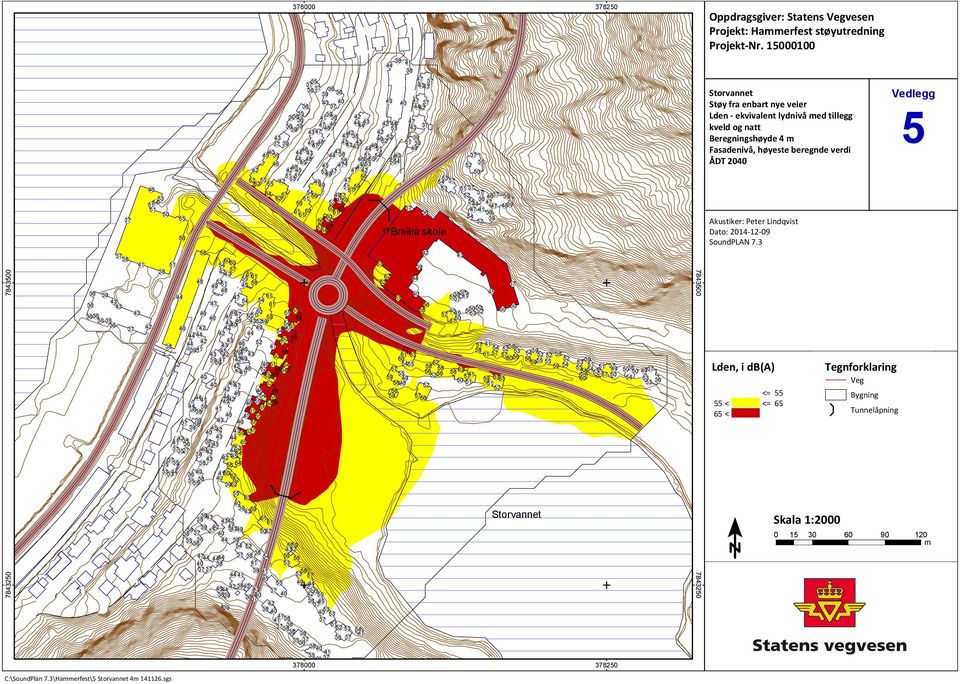

17 Breilia skole Oppdragsgiver: Statens Vegvesen Projekt: Hammerfest støyutredning Projekt Nr Storvannet Støy fra enbart nye veier Lden ekvivalent lydnivå med tillegg kveld og natt Beregningshøyde 4 m Fasadenivå, høyeste beregnde verdi ÅDT 20 Akustiker: Peter Lindqvist Dato: SoundPLAN 7.3 Lden, i db(a) <= < <= < Tegnforklaring Veg Bygning Tunnelåpning Vedlegg Storvannet 8250 Skala 1: m C:\SoundPlan 7.3\Hammerfest\5 Storvannet 4m sgs

18 Oppdragsgiver: Statens Vegvesen Projekt: Hammerfest støyutredning Projekt-Nr Fuglenes Støy fra enbart nye veier Lden - ekvivalent lydnivå med tillegg kveld og natt Beregningshøyde 4 m Fasadenivå, høyeste beregnde verdi ÅDT 20 Akustiker: Peter Lindqvist Dato: SoundPLAN 7.3 Lden, i db(a) <= < <= < Tegnforklaring Veg Bygning Tunnelåpning Vedlegg 6 50 Skala 1: m C:\SoundPlan 7.3\Hammerfest\6 Fuglenes 4m sgs 7250
