1 BESQAB AB BAGARTORP SOLNA PM MILJÖTEKNIK MARKFÖRORENINGAR

2 BAGARTORP SOLNA PM MILJÖTEKNIK Markföroreningar BESQAB AB Anders Åmossa KONSULT WSP Sverige AB Stockholm-Globen Besök: Arenavägen 7 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER WSP Sverige AB Maria Lindberg, Teknikansvarig Miljö , maria.lindberg@wsp.com WSP Sverige AB Caroline Lantz, Handläggare Miljö , caroline.lantz@wsp.com UPPDRAGSNAMN Bagartorp-Äta 1 Översiktlig Miljöteknisk markundersökning UPPDRAGSNUMMER FÖRFATTARE Amanda Hedenborg DATUM ÄNDRINGSDATUM Granskad av Maria Lindberg Godkänd av Maria Lindberg Bagartorp-Äta 1 Översiktlig Miljöteknisk markundersökning 2

3 INNEHÅLL 1 OBJEKT 4 2 ÄNDAMÅL 5 3 UNDERLAG FÖR PM 5 4 TIDIGARE UTFÖRDA UNDERSÖKNINGARFEL! BOKMÄRKET ÄR INTE DEFINIERAT. 5 BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI OCH YTBESKAFFENHET BEFINTLIGA BYGGNADER OCH ANLÄGGNINGAR GEOLOGI OCH JORDLAGERFÖRHÅLLANDEN HYDROGEOLOGISKA FÖRHÅLLANDEN 6 6 GENOMFÖRANDE AV WSP UNDERSÖKNINGAR 6 7 GENERELLA RIKTVÄRDEN OCH RIKTLINJER RIKTVÄRDEN I JORD RIKTLINJER FÖR MASSHANTERING RIKTLINJER FÖR ASFALT RIKTLINJER FÖR GRUNDVATTENFEL! BOKMÄRKET ÄR INTE DEFINIERAT. 8 RESULTAT GENOMFÖRANDE WSP FÄLTOBSERVATIONER OCH FÄLTANALYSER LABORATORIEANALYSER 8 9 SAMLAD BEDÖMNING AV FÖRORENINGSSIUATIONEN 9 10 KOSTNADSBEDÖMNING FEL! BOKMÄRKET ÄR INTE DEFINIERAT. 11 SLUTSATSER OCH REKOMMENDATIONER/ 9 Bilagor och kartor redovisas i separat handling Bagartorp Solna Markteknisk undersökningsrapport (MUR) Miljöteknik Markföroreningar WSP uppdrag daterad Bagartorp-Äta 1 Översiktlig Miljöteknisk markundersökning 3

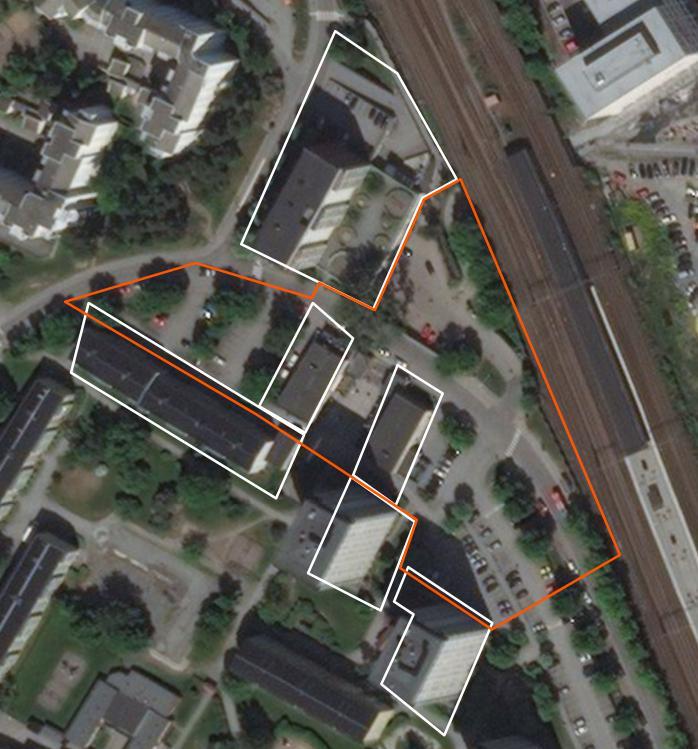

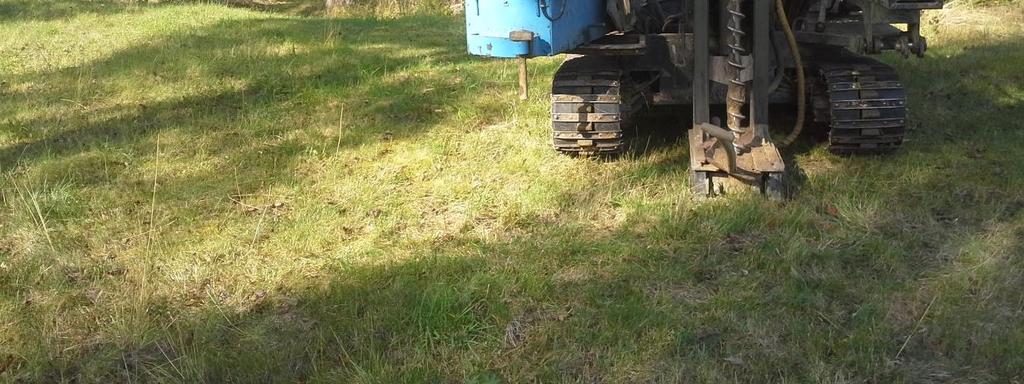

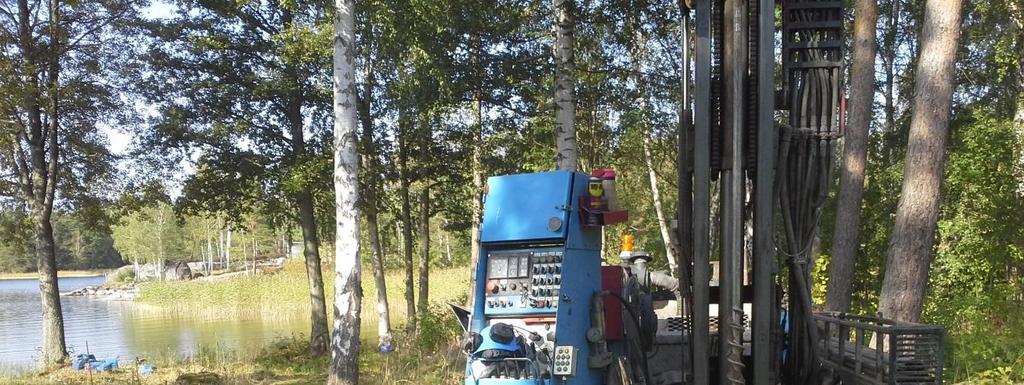

4 1 OBJEKT BESQAB AB planerar i enlighet med detaljplan nybyggnation av flerfamiljshus i Bagartorpsringen i Solna. Inför nybyggnationen i området har en miljöteknisk markundersökning utförts med miljöteknisk provtagning av jord och asfalt med skruvborr och borrbandvagn. Fastigheter som berörs av den miljötekniska markundersökningen och är belägna inom eller i anslutning till undersökningsområdet är följande Gunnarbo 2, Bagartorp 3, Bagartorp 4, Bagartorp 5, Bagartorp 6 samt Bagartorp 7. Det område som är aktuellt för den miljötekniska markundersökningen åskådliggörs i figur 1. Figur 1. Översiktsbild över undersökningsområdet, där undersökningsområdet är markerat med rött. De fastigheter som ligger inom eller i anslutning till undersökningsområdet är markerade med vitt (källa: basemap). Idag finns det butiker, flerfamiljshus, vägar, parkeringsytor samt grönytor i undersökningsområdet. I den historiska inventeringen, utförd av WSP (2018), konstaterades att det finns tre objekt som är identifierade som potentiellt förorenade av länsstyrelsen. Dessa objekt är Bagartorp 3, där en grafisk industri tillhörande branschklass (BKL 3, måttlig risk) tidigare funnits. På fastigheten Bagartorp 5 fanns det tidigare en elektronisk industri tillhörande BKL 3. Idag finns en tandläkarmottagning i fastigheten Bagartorp 6, BKL 4 (låg risk). Området gränsar i öster till järnvägens spårområde Bagartorp-Äta 1 Översiktlig Miljöteknisk markundersökning 4

5 2 ÄNDAMÅL På uppdrag av BESQAB AB har WSP Sverige AB utfört en markmiljötekniskundersökning inom området för nybyggnation av flerfamiljshus. Syftet med den markmiljöundersökningen är att bedöma följande: Om det aktuella området är förorenat vid jämförelse av uppmätta halter i jord och Naturvårdsverkets generella riktvärden. Underlag för masshantering för återanvändning resp. omhändertagande av överskottsmassor (jord och asfalt) Behov av eventuella kompletterande undersökningar/utredningar. I denna handling redovisas dokumentation av utförda miljötekniska undersökningar förorenad mark. Dokumentation av utförda miljötekniska undersökningar redovisas i Bagartorp Solna MUR Miljöteknik markföroreningar WSP uppdrag daterad Den utförda undersökningen är översiktlig med provtagningsstrategi och urval av analyser baserat på erfarenhetsmässiga bedömningar och branschpraxis. Av naturliga skäl kan det inte uteslutas att det finns förorening i punkter/områden som inte har undersökts eller att det förekommer ämnen och föreningar som inte analyserats. 3 UNDERLAG FÖR PM Underlag som legat till grund för PM har varit: Bagartorp Solna, Markteknisk undersökningsrapport (MUR) Miljöteknik Markföroreningar. WSP (2018), Historisk Miljöinventering Bagartorp, Solna stad 4 BEFINTLIGA FÖRHÅLLANDEN 4.1 TOPOGRAFI OCH YTBESKAFFENHET Det aktuella området består till stor del utav uppfylld asfalterad gatumark, asfalterad parkering samt visst inslag av berg i dagen. Marknivån i undersökningsområdet varierar mellan ca +8 (RH2000) och +16. Topografiskt sett återfinns de högst belägna områdena i de norra och nordvästra delarna av undersökningsområdet. Generellt så minskar höjden i området i sydöstlig riktning. Större delen av området utgörs utav hårdgjorda ytor i form av gata, parkering och torg. I området finns även stråk med grönytor som delvis är bevuxna med träd/buskar. 4.2 BEFINTLIGA BYGGNADER OCH ANLÄGGNINGAR I angränsning till områdets östra sida ligger Ulriksdals pendeltågsstation med tillhörande spårområde. En tunnel för gångtrafikanter samt cyklister går under järnvägsspåren i nordöstra delen av undersökningsområdet. I området finns flera befintliga flerfamiljshus och bland annat en mataffär, restaurang, tandläkarverksamhet och ett hunddagis. I undersökningsområdet finns flera olika slags ledningar som fjärrvärme, gatubelysning, VA-ledningar samt tele och fiber Bagartorp-Äta 1 Översiktlig Miljöteknisk markundersökning 5

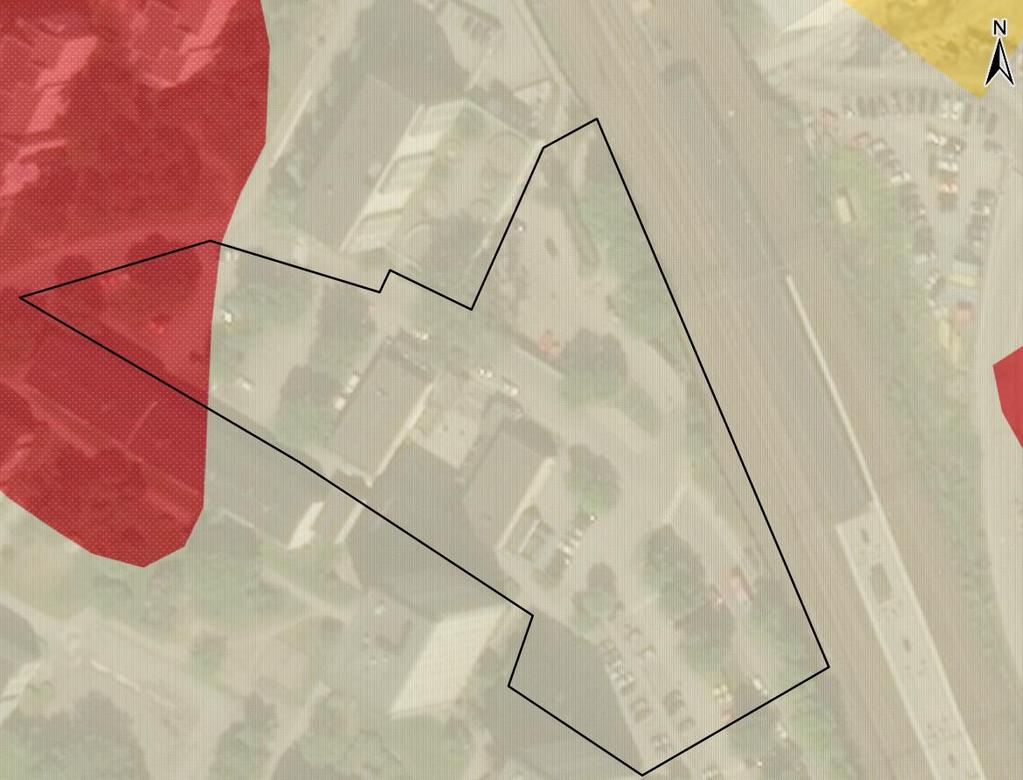

6 4.3 GEOLOGI OCH JORDLAGERFÖRHÅLLANDEN Enligt Sveriges geologiska undersökning, SGU, består området främst av fyllnadsmaterial som täcker ett lerlager. I nordvästra delen av undersökningsområdet återfinns även ett område med ett tunt moränlager som överlagrar berggrunden, se figur 2. SGU:s berggrundskarta visar att berggrunden i området består utav en sur intrusiv bergart som exempelvis granit. Figur 2. Jordarterna i området är främst fyllnadsmaterial som överlagrar lera, representeras av gula och gråa linjer. I en del av området återfinns även ett tunt moränlager som överlagrar berggrunden, representerat av rött område med blåa prickar. Den svarta linjen markera det aktuella undersökningsområdet. Källa: SGUs jordartskarta 1: : HYDROGEOLOGISKA FÖRHÅLLANDEN Ingen utredning har utförts avseende grundvattennivåer i området. I området finns ingen klassificerad grundvattenförekomst. Enligt SGU finns det i området goda uttagsmöjligeter av grundvatten från berggrunden, med en medianuttagskapacitet på l/h. 6 GENOMFÖRANDE AV UNDERSÖKNINGAR Den miljötekniska markundersökningen genomfördes i slutet av oktober Totalt utfördes provtagning i 9 punkter. Prover av jord och asfalt togs ut med skruvborr och borrbandvagn. Provpunkternas läge åskådliggörs i kartbilaga N101. Jordprover togs ut per halvmeter eller delades efter jordart. Prover togs till maximalt 2 m djup. I 5 av provpunkterna uttogs även asfaltsprover. Ett urval av jordproverna analyserades på SYNLAB som är ett ackrediterat laboratorium. Asfaltsproverna analyserades med spraytest och UV-ljus för indikation avseende tjärasfalt, 2 av asfaltsproverna analyserades även för PAH vid SYNLAB Bagartorp-Äta 1 Översiktlig Miljöteknisk markundersökning 6

7 7 GENERELLA RIKTVÄRDEN OCH RIKTLINJER Fyllnadsmassor och ytlig jord i storstadsmiljöer innehåller ofta förhöjda halter av framförallt metaller och PAH, i viss mån oljekolväten. Naturlig jord som lera och morän innehåller generellt låga halter av föroreningar. Som utvärdering och bedömning av resultatet har nedanstående riktvärden och riktlinjer används. 8.2 RIKTVÄRDEN I JORD Uppmätta halter i jord har jämförts med Naturvårdsverkets generella riktvärden för förorenad mark (NV 5976, 2009, uppdaterad juni 2016) som är uppdelade i två typer av markanvändning: Känslig markanvändning (KM): Markkvaliteten begränsar inte val av markanvändning och grundvattnet skyddas. Marken ska t.ex. kunna användas till bostäder, daghem, odling etc. Mindre känslig markanvändning (MKM): Markkvaliteten begränsar val av markanvändning och grundvatten 200 m nedströms det förorenade området skyddas. Marken kan t.ex. användas för kontor, industrier eller vägar. De exponerade grupperna antas vara personer som vistas inom området under sin yrkesverksamma tid samt barn och vuxna som tillfälligt vistas inom området. 8.3 RIKTLINJER FÖR MASSHANTERING Som komplement för masshanteringen jämförs även resultatet mot riktvärden för mindre än ringa risk (MRR) framtagna av Naturvårdsverket för bedömning om återvinning av avfall i anläggningsarbeten (NV, 2010:1) samt EU-direktiv2008/98/EG för klassificering av farligt avfall. Mindre än ringa risk (MRR): Naturvårdsverket har tagit fram haltgränser för 13 ämnen när risken för föroreningsskada vid återvinningen av schaktmassor kan anses vara mindre än ringa (MRR). Gränser finns för både totalhalter samt utlakningsegenskaper på kort och lång sikt. Gränserna för MRR är framtagna med hänsyn till att föroreningshalterna och användningen av materialet ska medföra mindre än ringa risk för föroreningsskada. Massor som uppfyller MRR kan därmed i de flesta fall användas utan föregående anmälan till tillsynsmyndighet. Farligt avfall (FA): En sammanvägd för totalhalter ska göras om flera ämnen överskrider MKM, vilket kan innebära att massor klassas som FA även om alla enskilda ämnen underskrider gränsvärdet. Laktest - Deponikriterier Inert avfall: Totalhalter av organiska parametrar samt utlakade halter av oorganiska ämnen ska underskrida framtagna gränsvärden för att deponeras på deponi för inert avfall. Icke-farligt avfall (IFA): Utlakade halter av oorganiska ämnen samt totalhalter av TOC ska underskrida framtagna gränsvärden för att deponeras på deponi för icke-farligt avfall. Farligt avfall (FA): Utlakade halter av oorganiska ämnen ska underskrida framtagna gränsvärden. Det farliga avfallet kan deponeras vid deponi för icke-farligt avfall om halter underskrider förskrivna gränsvärden för icke-farligt avfall. 8.4 RIKTLINJER FÖR ASFALT Enligt avfallsförordningen 2011:927 klassificeras bitumenblandningar (asfalt) innehållande stenkolstjära med en koncentration av >0,1 % som farligt avfall (FA). Stenkolstjära innehåller ett Bagartorp-Äta 1 Översiktlig Miljöteknisk markundersökning 7

8 flertal cancerogena ämnen. Som ett mått på halten stenkolstjära i tjärasfalt har man valt att analysera summa 16 PAH (USEPA). Miljöförvaltningen i Göteborg har tagit fram rekommendationer om hantering av asfalt och tagit fram ett dokument Avfallsblad; Hantering av asfalt och tjärasfalt, Trafikverket (Vägverket) har rekommendationer från 2004 (Publikation 2004:90), vilka överensstämmer med miljöförvaltningen enligt ovan. Naturvårdverkets rekommendationer i vägledning, Klassning av farligt avfall detta är farligt avfall, , redovisar en nivå för att klassificera bitumenblandningar innehållande stenkolstjära >300 mg/kg som farligt avfall. Denna rekommendation har inte blivit praxis och accepterad nivå för omhändertagande av tjärasfalt, utan det är fortfarande 1000 mg/kg som vid mottagningsanläggningar betraktas som gräns för farligt avfall (baserat på 0,1 %). 8 RESULTAT GENOMFÖRANDE WSP Fältnoteringar och genomförda laboratorieanalyser för jord respektive asfalt redovisas i bilaga 3 och bilaga 4. Analysresultat med jämförvärden redovisas för jord i bilaga 5, för asfalt i bilaga 6 samt för laktester i bilaga 7. Laboratorierapporter för jord återfinns i bilaga 8, asfalt i bilaga 9 och laktester i bilaga 10. I bilaga 11 redovisas den sammanvägda klassningen för farligt avfall av jord där totalhalter överskrider MKM. I N201 åskådliggörs föroreningssituationen i plan, där högsta uppmätta klassen i provpunkten anges. 8.5 FÄLTOBSERVATIONER OCH FÄLTANALYSER De jordarter som påträffats i området vid den utförda undersökningen är framförallt fyllnadsmaterial. Fyllnadsmaterialets mäktighet varierar generellt mellan 1-2 meter i området. Vid punkter belägna i gräsytor återfanns mull i det översta lagret som följdes av sand eller mullhaltig sand. I vissa punkter påträffades block eller berg som resulterade i att provtagningen fick avbrytas tidigare än 2 meters djup. I vissa punkter där fyllnadsmaterial påträffades noterades lukt av petroleum. Ingen avvikande färgförändring noterades. Asfalten som analyserades med spraytest och UV-ljus för indikation av eventuellt tjärinnehåll påvisade ingen indikation i undersökta prover. 8.6 LABORATORIEANALYSER De prover som analyserats på laboratorium har valts ut baserat på fältanteckningar Jord Totalt skickades 15 stycken jordprover in för analys avseende organiska ämnen och metaller. Organiska analyser Totalt analyserades 15 stycken jordprover avseende alifater, aromater, BTEX och PAH. Av dessa 15 analyserades även 3 stycken med avseende på PCB. PAH: I 4 prover (18W02_2; 18W09_2; 18W09_4; 18W10_3) påvisades halter >MKM I 5 prover (18W11_1; 18W07_2; 18W03_3; 18W03_2; 18W10_5) påvisades halter >KM <MKM Bagartorp-Äta 1 Översiktlig Miljöteknisk markundersökning 8

9 Alifater: I 2 prover (18W07_2; 18W02_2) påvisades halter >KM <MKM. Aromater I 2 prover (18W09_4; 18W02_2) påvisades halter >MKM I 2 prover (18W10_3; 18W09_2) påvisades halter >KM <MKM. PCB och BTEX underskridande analysmetodens rapporteringsgräns i alla 15 prover. Metaller Analys avseende metaller och kvicksilver utfördes på 15 jordprover. Av de 15 jordproverna påvisade 1 prov (18W11_1) halter >KM <MKM avseende bly, resterande prover påvisade halter underskridande KM och huvuddelen även <MRR Asfalt Analys avseende PAH gjordes på 2 asfaltsprover. Dessa 2 prover påvisade asfaltklass Laktest/masshantering Tre samlingsprover analyserades för avfallskarakterisering med laktest, se bilaga 10. De tre samlingsproverna benämns Laktest 1, Laktest 2 samt Laktest 3. Vilka delprover som ingår i respektive samlingsprov redovisas i bilaga 7. Avfallskarakteriseringen baseras på totalhalter av följande organiska ämnen BTEX, oljeindex, TOC, PCB och PAH. De utlakade halterna redovisas i bilaga 7. Samtliga prov har totalhalter PAH som överskrider nivå för MRR. Fyllnadsmassorna kan därför inte hanteras fritt utan endast återanvändas inom området eller annan plats efter anmälan och godkännande från tillsynsmyndighet. Vid omhändertagande av överskottsmassor från områden laktest 1 och laktest 2 kan dessa massor lämnas till deponi för inert avfall medan överskottsmassor från område laktest 3 ska omhändertas vid deponi för icke-farligt avfall, se kartbilaga N SAMLAD BEDÖMNING AV FÖRORENINGSSIUATIONEN I området har påvisats låga halter av metaller samt låga halter av PCB och flyktiga organiska föreningar (BTEX, lätta alifater och aromater) samt hög halt (>MKM) av PAH och aromater (>C10-16 och >C16-35) och förhöjd halt av bly. Höga halter har påvisats centralt i området där det idag är gata, parkering och grönyta. De punkter som undersökts nära dagens bostäder samt i nära anslutning till järnvägen visar lägre halter <MKM. 10 SLUTSATSER OCH REKOMMENDATIONER/ Undersökningen har påvisat förekomst av höga halter av organiska ämnen (PAH och aromater), förhöjda halter av bly samt låga halter av BTEX, PCB och de flesta metaller. Ämnena som påträffats i förhöjda-höga halter är hälsovådliga (vid intag jord, hudkontakt, inandning damm, intag dricksvatten och intag växter) samt för påverkan på markmiljö och spridning till grund- och ytvatten, och kan därmed medföra risk för människor och miljön Bagartorp-Äta 1 Översiktlig Miljöteknisk markundersökning 9

10 Tabell 1. Högsta uppmätta halt i Bagartorp jämfört med Naturvårdsverkets envägskoncentrationer för scenariot känslig markanvändning (KM). Envägskoncentrationer, KM Naturvårdsverket, version Högsta uppmätta Envägskoncentrationer (mg/kg) Riktvärde Justeringar (mg/kg) Hälsorisk- Skydd av Spridning (mg/kg) Riktvärde Bakgrunds- Avrundat Ämne halt Intag av Hudkontakt Inandning Inandning Intag av Intag av för hälsa, Korttids- Akut- baserat Markmiljö Skydd mot Skydd av Skydd av hälsa, miljö, halt riktvärde Bagartorp jord jord/damm damm ånga dricksvatten växter långtidseff. exponering toxicitet riktvärde (mg/kg) fri fas grundvatten ytvatten spridning (mg/kg) (mg/kg) Bly beaktas ej data saknas beaktas ej PAH- L data saknas data saknas , data saknas 3,0 PAH-M , ,3 data saknas data saknas 3, ,3 data saknas 3,5 PAH-H 320 6, ,7 1,1 300 data saknas 1,1 2,5 50 5, ,1 data saknas 1,0 Alifat >C16-C ej begr ej begr data saknas data saknas ej begr. 100 data saknas 100 Aromat >C10-C ej begr data saknas data saknas data saknas 3,0 Aromat >C16-C ej begr data saknas data saknas ,7 67 9,7 data saknas 10 Asfalten i området tillhör klass 1 och kan fritt återanvändas i vägar. Slutsatser från undersökningen är: I området förekommer fyllnadsmassorna innehållande föroreningar över känslig markanvändning (KM, bostadsmark) i flera provpunkter. I och med att markanvändningen i området planeras att ändras från gatumark till flerfamiljshus rekommenderas att förorenade fyllnadsmassor omhändertas vid en godkänd mottagningsanläggning i samband med exploatering av området. För avgränsning av förorenade massor med rekommenderas kompletterande klassificering av massorna i enhetsvolymer om m 3, förslagsvis baserat på ett rutnät om 10x10 m. Avfallskaraktärisering av massorna har visat att delar av området kan omhändertas vid deponi för inert avfall och delar av området ska omhändertas vid deponi för icke-farligt avfall. Inga massor med halter över farligt avfall har påträffats. Enligt miljöbalken 10 kap 11 ska den som äger eller brukar en fastighet oavsett om område tidigare ansetts förorenat genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och föroreningen kan medföra skada eller olägenhet för människors hälsa eller miljön. Vi rekommenderar därför att rapporten delges Miljöenheten i Solna kommun. REFERENSER Naturvårdsverket, 2009, Riktvärden för förorenad mark. Rapport Naturvårdsverket, Återvinning av avfall i anläggningsarbeten. Naturvårdsverkets Handbok 2010:1. Sveriges geologiska undersökning (SGU), Jordartskarta 1: : Sveriges geologiska undersökning (SGU), Berggrundskarta 1: : EU-direktiv till 2008/98/EG. WSP (2018) Historisk miljöinventering Bagartorp, Solna stad, Bagartorp-Äta 1 Översiktlig Miljöteknisk markundersökning 10
