1 KALMAR KOMMUN KV. SPIGGEN PLANERAD BEBYGGELSE Upprättad av: Petter Liljegren Granskad av: Martin Holmberg

2 Kund Östra Sjögatan Kalmar Kundombud: Peder Hägg Konsult WSP Sverige AB Södra Malmgatan Kalmar Tel: WSP Sverige AB Org. nr: Styrelsens säte: Stockholm 1 (7)

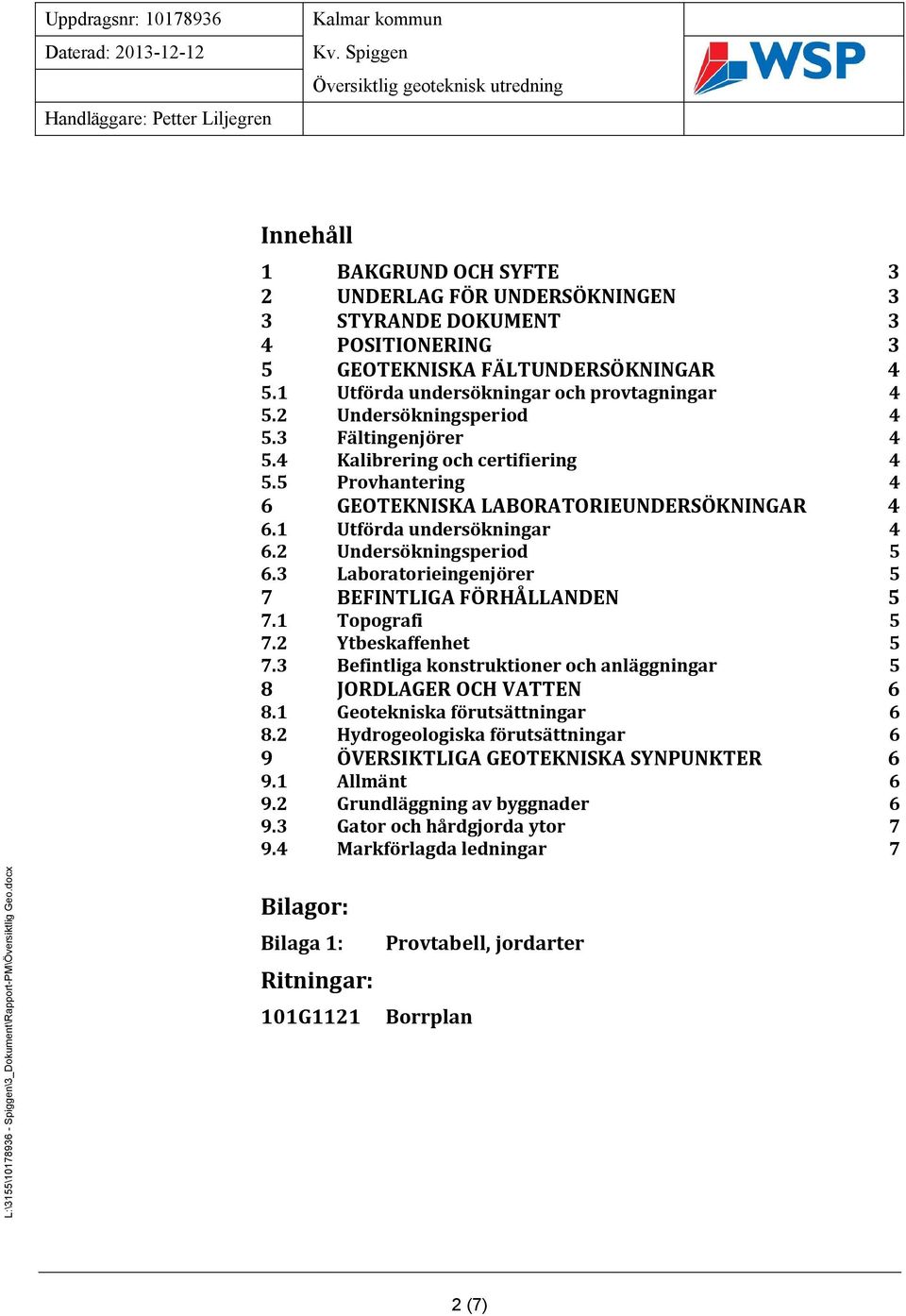

3 Innehåll 1 BAKGRUND OCH SYFTE 3 2 UNDERLAG FÖR UNDERSÖKNINGEN 3 3 STYRANDE DOKUMENT 3 4 POSITIONERING 3 5 GEOTEKNISKA FÄLTUNDERSÖKNINGAR Utförda undersökningar och provtagningar Undersökningsperiod Fältingenjörer Kalibrering och certifiering Provhantering 4 6 GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR Utförda undersökningar Undersökningsperiod Laboratorieingenjörer 5 7 BEFINTLIGA FÖRHÅLLANDEN Topografi Ytbeskaffenhet Befintliga konstruktioner och anläggningar 5 8 JORDLAGER OCH VATTEN Geotekniska förutsättningar Hydrogeologiska förutsättningar 6 9 ÖVERSIKTLIGA GEOTEKNISKA SYNPUNKTER Allmänt Grundläggning av byggnader Gator och hårdgjorda ytor Markförlagda ledningar 7 Bilagor: Bilaga 1: Ritningar: 101G1121 Provtabell, jordarter Borrplan 2 (7)

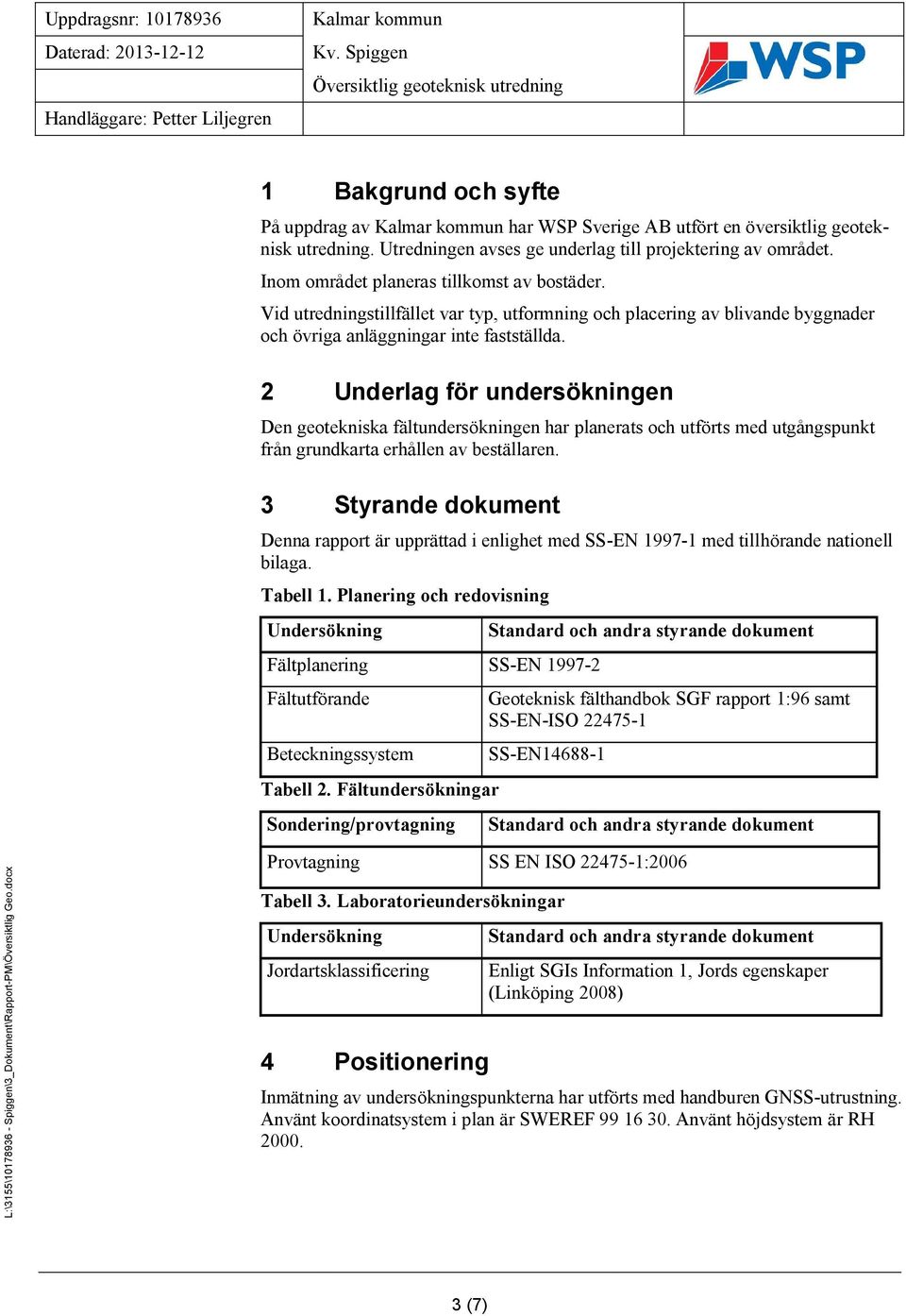

4 1 Bakgrund och syfte På uppdrag av har WSP Sverige AB utfört en översiktlig geoteknisk utredning. Utredningen avses ge underlag till projektering av området. Inom området planeras tillkomst av bostäder. Vid utredningstillfället var typ, utformning och placering av blivande byggnader och övriga anläggningar inte fastställda. 2 Underlag för undersökningen Den geotekniska fältundersökningen har planerats och utförts med utgångspunkt från grundkarta erhållen av beställaren. 3 Styrande dokument Denna rapport är upprättad i enlighet med SS-EN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Undersökning Fältplanering SS-EN Fältutförande Beteckningssystem Tabell 2. Fältundersökningar Sondering/provtagning Standard och andra styrande dokument Geoteknisk fälthandbok SGF rapport 1:96 samt SS-EN-ISO SS-EN Standard och andra styrande dokument Provtagning SS EN ISO :2006 Tabell 3. Laboratorieundersökningar Undersökning Jordartsklassificering 4 Positionering Standard och andra styrande dokument Enligt SGIs Information 1, Jords egenskaper (Linköping 2008) Inmätning av undersökningspunkterna har utförts med handburen GNSS-utrustning. Använt koordinatsystem i plan är SWEREF Använt höjdsystem är RH (7)

5 5 Geotekniska fältundersökningar 5.1 Utförda undersökningar och provtagningar Resultat från utförda fältundersökningar redovisas i bifogad tabell. Tabell 4. Utförda fältundersökningar Sondering/provtagning antal typ/anmärkning Skruvprovtagning 6 Borrbandvagn GM Undersökningsperiod De geotekniska fältundersökningarna utfördes under början av november Fältingenjörer Fältundersökningen har utförts av Johan Wihl vid WSP:s Kalmarkontor. 5.4 Kalibrering och certifiering Tabell 5. Kalibrering av använd utrustning Utrustning Kalibreringsdatum Borrbandvagn GM25 Kalibrerad av Geocenter AB 5.5 Provhantering Hantering av jordprover har utförts enligt SGF Rapport 1:96 geoteknisk fälthandbok. 6 Geotekniska laboratorieundersökningar 6.1 Utförda undersökningar Tabell 6. Genomförda laboratorieundersökningar Metod Antal prover typ/anmärkning Jordartsklassificering 26 Den geotekniska undersökningen är utförd i samordning med en miljöteknisk markundersökning. Resultatet från den r miljöteknisk markundersökningen redovisas i en separat rapport, Översiktlig miljöteknisk markundersökning daterad (7)

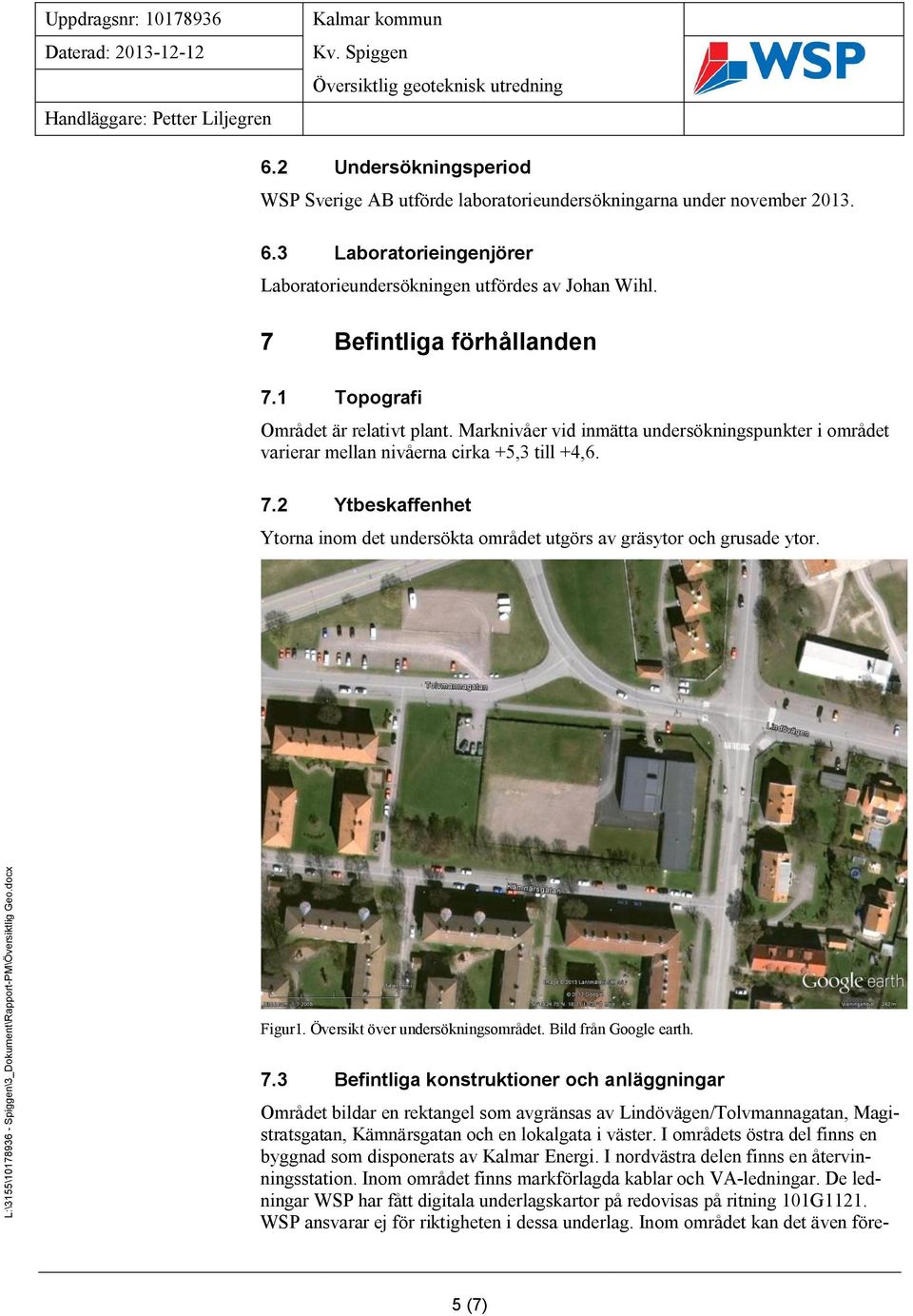

6 6.2 Undersökningsperiod WSP Sverige AB utförde laboratorieundersökningarna under november Laboratorieingenjörer Laboratorieundersökningen utfördes av Johan Wihl. 7 Befintliga förhållanden 7.1 Topografi Området är relativt plant. Marknivåer vid inmätta undersökningspunkter i området varierar mellan nivåerna cirka +5,3 till +4, Ytbeskaffenhet Ytorna inom det undersökta området utgörs av gräsytor och grusade ytor. Figur1. Översikt över undersökningsområdet. Bild från Google earth. 7.3 Befintliga konstruktioner och anläggningar Området bildar en rektangel som avgränsas av Lindövägen/Tolvmannagatan, Magistratsgatan, Kämnärsgatan och en lokalgata i väster. I områdets östra del finns en byggnad som disponerats av Kalmar Energi. I nordvästra delen finns en återvinningsstation. Inom området finns markförlagda kablar och VA-ledningar. De ledningar WSP har fått digitala underlagskartor på redovisas på ritning 101G1121. WSP ansvarar ej för riktigheten i dessa underlag. Inom området kan det även före- 5 (7)

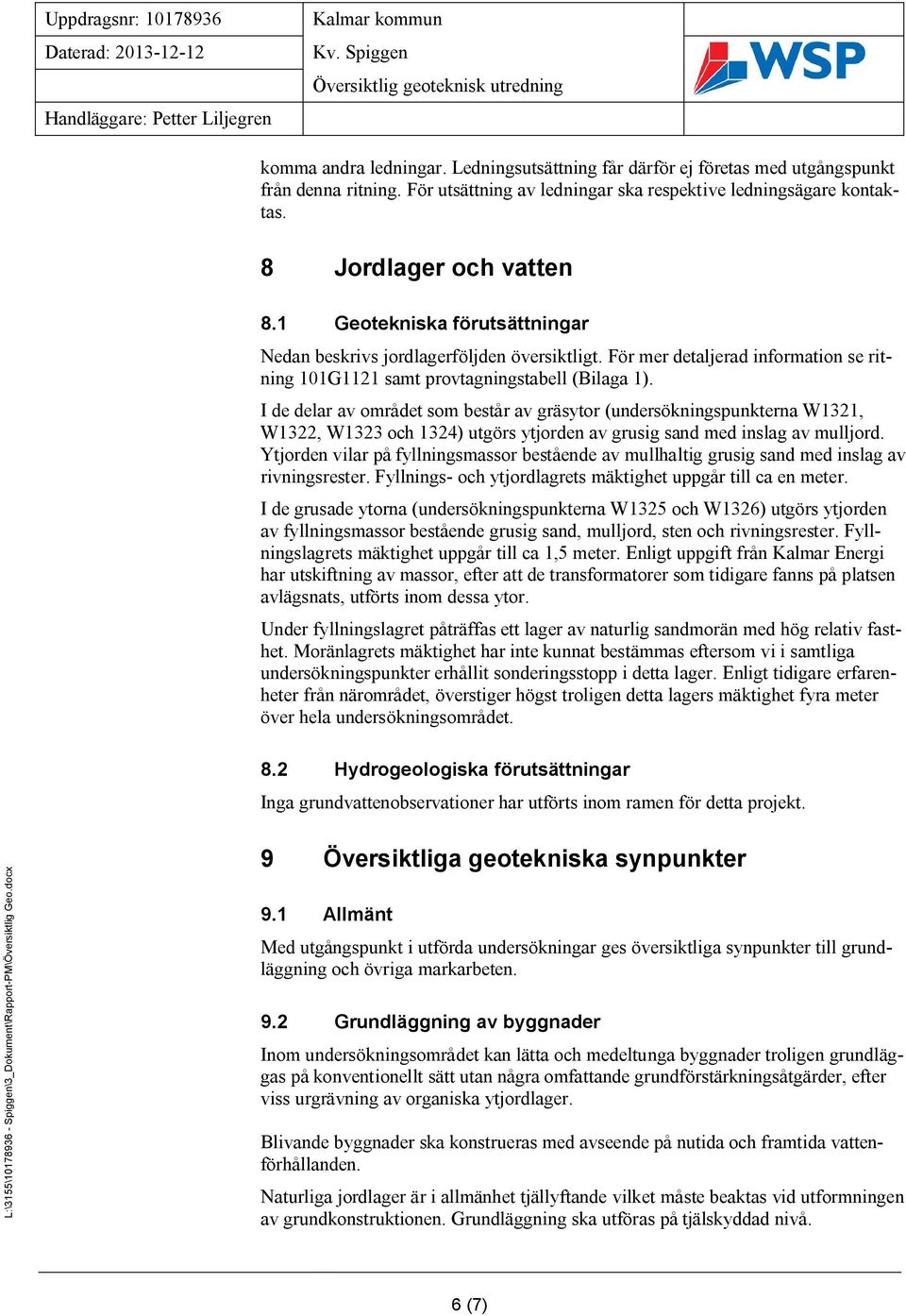

7 komma andra ledningar. Ledningsutsättning får därför ej företas med utgångspunkt från denna ritning. För utsättning av ledningar ska respektive ledningsägare kontaktas. 8 Jordlager och vatten 8.1 Geotekniska förutsättningar Nedan beskrivs jordlagerföljden översiktligt. För mer detaljerad information se ritning 101G1121 samt provtagningstabell (Bilaga 1). I de delar av området som består av gräsytor (undersökningspunkterna W1321, W1322, W1323 och 1324) utgörs ytjorden av grusig sand med inslag av mulljord. Ytjorden vilar på fyllningsmassor bestående av mullhaltig grusig sand med inslag av rivningsrester. Fyllnings- och ytjordlagrets mäktighet uppgår till ca en meter. I de grusade ytorna (undersökningspunkterna W1325 och W1326) utgörs ytjorden av fyllningsmassor bestående grusig sand, mulljord, sten och rivningsrester. Fyllningslagrets mäktighet uppgår till ca 1,5 meter. Enligt uppgift från Kalmar Energi har utskiftning av massor, efter att de transformatorer som tidigare fanns på platsen avlägsnats, utförts inom dessa ytor. Under fyllningslagret påträffas ett lager av naturlig sandmorän med hög relativ fasthet. Moränlagrets mäktighet har inte kunnat bestämmas eftersom vi i samtliga undersökningspunkter erhållit sonderingsstopp i detta lager. Enligt tidigare erfarenheter från närområdet, överstiger högst troligen detta lagers mäktighet fyra meter över hela undersökningsområdet. 8.2 Hydrogeologiska förutsättningar Inga grundvattenobservationer har utförts inom ramen för detta projekt. 9 Översiktliga geotekniska synpunkter 9.1 Allmänt Med utgångspunkt i utförda undersökningar ges översiktliga synpunkter till grundläggning och övriga markarbeten. 9.2 Grundläggning av byggnader Inom undersökningsområdet kan lätta och medeltunga byggnader troligen grundläggas på konventionellt sätt utan några omfattande grundförstärkningsåtgärder, efter viss urgrävning av organiska ytjordlager. Blivande byggnader ska konstrueras med avseende på nutida och framtida vattenförhållanden. Naturliga jordlager är i allmänhet tjällyftande vilket måste beaktas vid utformningen av grundkonstruktionen. Grundläggning ska utföras på tjälskyddad nivå. 6 (7)

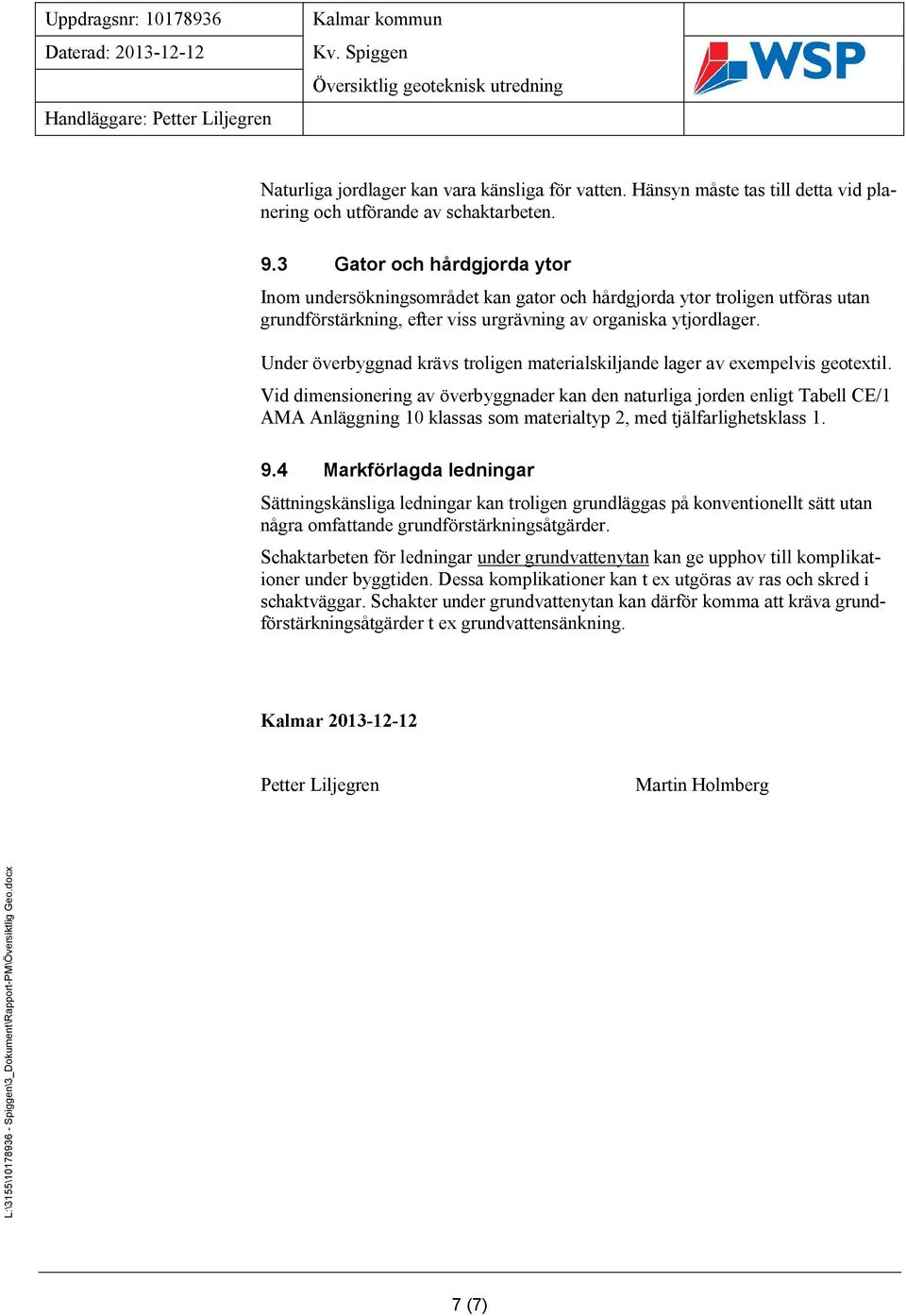

8 Naturliga jordlager kan vara känsliga för vatten. Hänsyn måste tas till detta vid planering och utförande av schaktarbeten. 9.3 Gator och hårdgjorda ytor Inom undersökningsområdet kan gator och hårdgjorda ytor troligen utföras utan grundförstärkning, efter viss urgrävning av organiska ytjordlager. Under överbyggnad krävs troligen materialskiljande lager av exempelvis geotextil. Vid dimensionering av överbyggnader kan den naturliga jorden enligt Tabell CE/1 AMA Anläggning 10 klassas som materialtyp 2, med tjälfarlighetsklass Markförlagda ledningar Sättningskänsliga ledningar kan troligen grundläggas på konventionellt sätt utan några omfattande grundförstärkningsåtgärder. Schaktarbeten för ledningar under grundvattenytan kan ge upphov till komplikationer under byggtiden. Dessa komplikationer kan t ex utgöras av ras och skred i schaktväggar. Schakter under grundvattenytan kan därför komma att kräva grundförstärkningsåtgärder t ex grundvattensänkning. Kalmar Petter Liljegren Martin Holmberg 7 (7)
