1 BOHUSGEO AB Foss 12:8 Rikets Sal Munkedal Detaljplan och grundläggning PM/Geoteknik Uppdragsansvarig: Daniel Lindberg Handläggare: Granskning: Daniel Lindberg Bengt Leking Uppdragsnr. 005 Datum Revision Bohusgeo AB Tel. vxl Webb Orgnr Bastiongatan Uddevalla

2 k:\\005_rikets sal munkedal\teknik\utredning\pm\pm - foss 12_8 rikets sal.docx/dl Innehåll 1 Uppdrag Syfte Underlag Styrande dokument Planerad byggnation Befintliga förhållanden Mark, vegetation och topografi Geotekniska förhållanden Geohydrologiska förhållanden Släntstabilitet Allmänt Valda parametrar Beräkningar Slutsats Grundläggning Grundläggning Bergras och blocknedfall... 9 Bilagor Bilaga 1 Bilaga 2:1-2:3 Område och skiss över planerad byggnad Beräkningssektioner och släntstabilitetsberäkningar. Sida Uppdrag Handling Uppdragsnr Datum Rev.datum 2 (9) Foss 12:8 Rikets Sal PM/Geoteknik

3 k:\\005_rikets sal munkedal\teknik\utredning\pm\pm - foss 12_8 rikets sal.docx/dl 1 Uppdrag På uppdrag av Jehovas Vittnen via Örjan Högfeldt, Göteborgs Byggledning, har vi utfört en geoteknisk undersökning inom fastigheten Foss 12:8 i Munkedal för en detaljplan samt en bedömning av lämplig grundläggning för en planerad byggnad på ca 10 x m inom fastigheten Foss 12:8. 2 Syfte Undersökningen syftar till att redovisa de geotekniska förhållandena för att utgöra underlag för en detaljplan samt att ange lämplig grundläggningsmetod för den planerade byggnaden. 3 Underlag Underlaget för de i denna PM redovisade utvärderingarna utgörs av: fält- och laboratoriearbeten utförda av oss för projektet. Resultaten finns redovisade i en MUR (uppdragsnr. 005). Tidigare undersökning utförd av Bohusgeo. Daterad och med uppdragsnummer 80:134 4 Styrande dokument Utredningen har utförts i enlighet med tillämpliga delar i dokument förtecknade i Tabell 1. Tabell 1 Styrdokument Typ av utredning Styrande dokument Alla utredningar Släntstabilitet SS-EN IEG Rapport 2:08, rev 3 IEG Rapport 4:08, rev 1 Skredkommissionens rapport 3:95 IEG Rapport 4:10 TKGeo Slänter och bankar IEG Rapport 6:08 Plattor IEG Rapport 7:08 5 Planerad byggnation Inom fastigheten är en byggnad på ca 10 x m planerad. I bilaga 1 redovisas området samt en skiss över planerad byggnation. 6 Befintliga förhållanden 6.1 Mark, vegetation och topografi Det undersökta området är ca 50 x 50 m och utgörs av i huvudsak av en delvis gräsbevuxen grusplan. Området avgränsas i öst och väst av Uppdrag Handling Uppdragsnr Datum Rev.datum Sida Foss 12:8 Rikets Sal PM/Geoteknik (9)

4 k:\\005_rikets sal munkedal\teknik\utredning\pm\pm - foss 12_8 rikets sal.docx/dl intilliggande höjdpartier och i norr av anslutande gator och en vändplan. I områdets västra del finns ett grunt dike. Markytans nivå varierar mellan ca +34 och ca + inom byggnadsområdet. Dikets botten har en nivå av ca +32. I höjdpartiet väster om området har berg i dagen påträffats och mätts in. 6.2 Geotekniska förhållanden Det totala sonderingsdjupet inom det undersökta området varierar mellan ca 11 m och ca 18 m. I byggnadsläget varierar djupen mellan ca 16 och ca 18 m. Jordlagren bedöms från markytan räknat i huvudsak utgöras av: fast ytlager lera friktionsjord vilande på berg Det fasta ytlagret utgörs av sand och torrskorpelera (delvis fyllning) och tjockleken varierar mellan ca 1 och ca 3 m. Vattenkvoten har uppmätts till mellan ca 10 och ca %. Silten är mycket tjällyftande och starkt flytbenägen. Lera finns till mellan ca 11 och ca 17 m djup under markytan. Mäktigheten är störst inom den västra delen (vid byggnadsläget). Leran är i regel siltig. Vattenkvoten har i huvudsak uppmätts till mellan ca 50 och 55 % och konflytgränsen till mellan ca 45 och ca 55 %. Sensitiviteten under det fasta ytlagret har i en tidigare undersökning uppmätts till mellan ca 10 och ca. I en punkt har sensitiviteten uppmätts till ca 0 på ca 6 m djup. Skjuvhållfastheten har i fält bestämts genom vingförsök och CPT-sondering. En sammanställning av de för projektet utförda skjuvhållfasthetsbestämningarna redovisas i Figur 1. I Figur 2 redovisas en sammanställning där även tidigare utförda bestämningar av skjuvhållfastheten medtagits. Sida Uppdrag Handling Uppdragsnr Datum Rev.datum 4 (9) Foss 12:8 Rikets Sal PM/Geoteknik

5 k:\\005_rikets sal munkedal\teknik\utredning\pm\pm - foss 12_8 rikets sal.docx/dl Rikets sal Foss 12:8 005 Korrigerat för WL Ej korrigerat för OCR Utvärderat av Daniel Lindberg kpa CPT:3 VB :3 3 VB :10 10 Korrigerande Korrigerande Konflytgräns OCR Enl.Conrad Nivå Bohusgeo AB K:\\005_Rikets sal Munkedal \Teknik\Utr edning\pm \Tau-r ikets sal.tau :36:51 Figur 1. Sammanställning av korrigerad skjuvhållfasthet. Uppdrag Handling Uppdragsnr Datum Rev.datum Sida Foss 12:8 Rikets Sal PM/Geoteknik (9)

6 k:\\005_rikets sal munkedal\teknik\utredning\pm\pm - foss 12_8 rikets sal.docx/dl Rikets sal Foss 12:8 005 Korrigerat för WL Ej korrigerat för OCR Utvärderat av Daniel Lindberg kpa CPT:3 VB :3 3 VB :10 10 VB :BG88-13 VB :BG88-19 VB :BG88- VB :BG88-23 VB :BG88-24 VB :BG88-28 VB :BG88- Korrigerande Korrigerande Konflytgräns OCR Enl.Conrad BG88-13 BG88-13 BG88- BG88- BG88- BG88- BG88- Nivå Bohusgeo AB K:\\005_Rikets sal Munkedal \Teknik\Utr edning\pm \Tau-r ikets sal.tau :29:44 Figur 2 Sammanställning av samtliga utförda skjuvhållfasthetsbestämningar Den korrigerade skjuvhållfastheten vid byggnadsläget (se Figur 1) uppgår under det fasta ytlagret till mellan ca och ca 50 kpa och på ca 10 m djup varierar skjuvhållfastheten mellan ca och ca 50 kpa. Leran bedöms vara överkonsoliderad med mellan ca och ca kpa. Därmed bedöms leran kunna påföras viss belastning utan att sättningar uppkommer. Friktionsjorden under leran har inte undersökts närmare. Sonderingarna har i regel trängt ned mellan ca 0.5 och ca 1.5 m. 6.3 Geohydrologiska förhållanden Grundvattnet i friktionsjorden under leran har i en tidigare undersökning uppmätts i 2 punkter. En fri grundvattennyta bedöms vara belägen mellan 0,5 m och 1,5 m under markytan. Vattenytan skall bedömmas kunna stiga till markytans nivå. Sida Uppdrag Handling Uppdragsnr Datum Rev.datum 6 (9) Foss 12:8 Rikets Sal PM/Geoteknik

7 k:\\005_rikets sal munkedal\teknik\utredning\pm\pm - foss 12_8 rikets sal.docx/dl 7 Släntstabilitet 7.1 Allmänt Släntstabiliteten har beräknats i 2 sektioner, se placering i bilaga 2:1. Stabilitetsberäkningarna har utförts med datorprogrammet Geo Studio 07. Beräkningarna har utförts med cirkulärcylindriska glidytor med odränerad (c) och kombinerad analys (komb). Beräkningarna är utförda med totalsäkerhetsanalys. Den utförda undersökningen bedöms motsvara fördjupad nivå enligt IEG R4:10. Erforderliga säkerhetsfaktorer enligt IEG R4:10 framgår av Tabell 2. Tabell 2 Erforderliga säkerhetsfaktorer enligt IEG R4:10 Utredningsnivå F c F komb Detaljerad utredning, nyexploatering Vår bedömning är att förhållandena på platsen är gynnsamma och erforderliga säkerhetsfaktorer bör därför vara minst F c =1.5 och F komb = 1.4. De beräknade glidytorna i beräkningssektionerna går ej ner till de djup där den höga sensitiviteten uppmätts. 7.2 Valda parametrar Skjuvhållfasthet Valda skjuvhållfastheter för beräkningssektion 1 respektive 2 framgår av bilaga 2: 2 respektive 2: Grundvatten Vid beräkningarna har en fri grundvattenyta belägen vid markytan använts vilket innebär en vattenyta 0.5 m 1.5 m högre än uppmätta grundvattennivåer Laster För GC-vägen i beräkningssektion 1 har en last av 5 kpa använts. För sektion 2 har en last av kpa använts. Uppdrag Handling Uppdragsnr Datum Rev.datum Sida Foss 12:8 Rikets Sal PM/Geoteknik (9)

8 k:\\005_rikets sal munkedal\teknik\utredning\pm\pm - foss 12_8 rikets sal.docx/dl 7.3 Beräkningar Beräknade säkerhetsfaktorer redovisas i Tabell 4. Tabell 3. Beräknade säkerhetsfaktorer, planerade förhållanden Sektion\Analys F c F komb Sektion Sektion Slutsats Släntstabiliteten bedöms vara tillfredställande för den planerade bebyggelsen (Sektion 2) samt för befintliga förhållanden för slänten öster om detaljplaneområdet (Sektion 1). I slänten väster om området har berg i dagen påträffats och mätts in, se MUR utförd för projektet, och släntstabiliteten bedöms därför som tillfredsställande. För att säkerställa dikets (väster om den planerade byggnaden) geometri över tid rekommenderas att ett erosionsskydd installeras i diket. Vid arbetets utförande bör laster av maskiner mm inte förekomma närmare diket än maximalt 2 m från dikets släntkrön och belastningen av maskiner mm får inte överskrida kpa. 8 Grundläggning 8.1 Grundläggning Med ledning av de utförda skjuvhållfastheterna och vattenkvoter bedöms leran kunna påföras en viss belastning utan att långtidssättningar uppkommer. I en tidigare undersökning (punkt BG88-13 i undersökning och med uppdragsnummer 80:134) visar kompressionsförsök på en överkonsolidering av kpa. Avståndet mellan byggnadsläget den tidigare undersökningen gör dock att det inte går att tillgodoräkna sig hela denna överkonsolidering. Bedömningen blir därför att en total tillskottsbelastning av 10 kpa (byggnadslastlast + fyllning mm) kan påföras markytan utan att skadliga långtidssättningar uppkommer. Vi bedömer, att den planerade byggnaden kan grundläggas med kantförstyvad platta på mark. Grundkonstruktionen bör dimensioneras så att sättningsdifferenser på 2-5 cm på en sträcka av 10 m kan accepteras. Om den planerade byggnadens och eventuella fyllningens totala belastning överstiger 10 kpa bör kompensation med lättfyllning användas för att Sida Uppdrag Handling Uppdragsnr Datum Rev.datum 8 (9) Foss 12:8 Rikets Sal PM/Geoteknik

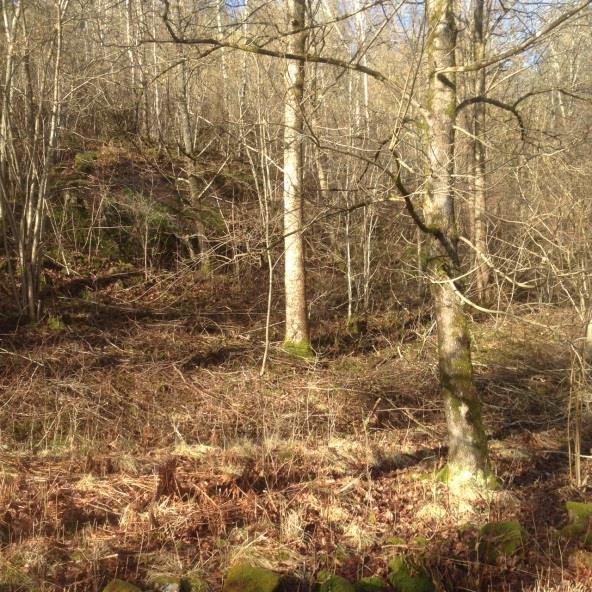

9 k:\\005_rikets sal munkedal\teknik\utredning\pm\pm - foss 12_8 rikets sal.docx/dl reducera belastningen på markytan. Denna bedömning bör göras då planerad nivåsättning och byggnadens utformning föreligger. 9 Bergras och blocknedfall Risk för bergras eller blocknedfall som kan påverka detaljplaneområdet bedöms inte föreligga. Ingen förekomst av block som kan påverka området finns. Bilderna nedan visar slänter vid sidan av området. Uppdrag Handling Uppdragsnr Datum Rev.datum Sida Foss 12:8 Rikets Sal PM/Geoteknik (9)

10 Bilaga meter Arb.nr:005 Datum:

11 Bilaga 2:1 BID Sektion 1 Sektion 2 Rikets Sal, Foss 12:8, Munkedal, Nybyggnation och detaljplan DL; K:\\005_Rikets sal Munkedal\Teknik\Utredning\PM\Bilaga 2 släntstabilitet.docx Arb.nr: 005 Datum:

12 Elevation Elevation Sektion 1 c+ø-analys Bilaga 2: GC-väg 5 kpa 45 Fy/Let Le 1 Le 2 Fr Rikets sal Foss 12:8 005 Korrigerat för WL Ej korrigerat för OCR Utvärderat av Daniel Lindberg kpa VB :BG88-23 VB :BG88-24 Korrigerande Korrigerande Konflytgräns OCR BG88- BG88- Distance Name: Fy/Let Model: Undrained (Phi=0) Unit Weight: 17.5 kn/m³ Cohesion: 55 kpa Piezometric Line: 1 Name: Le 1 Model: S=f(depth) Unit Weight: 17 kn/m³ C-Top of Layer: kpa C-Rate of Change: 0 kpa/m Limiting C: 0 kpa Piezometric Line: 1 Name: Le 2 Model: S=f(depth) Unit Weight: 17 kn/m³ C-Top of Layer: kpa C-Rate of Change: 0 kpa/m Limiting C: 0 kpa Piezometric Line: 1 Name: Fr Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 0 kpa Phi: Phi-B: 0 Piezometric Line: 1 Sektion 1 Kombinerad analys GC-väg 5 kpa Nivå Bohusgeo AB K:\\005_Rikets sal Munkedal \Teknik\Utr edning\pm \Tau-r ikets sal.tau :57:38 Vald skjuvhållfasthet, Ler 1 respektive Lera 2 Fy/Let Le 1 Fr Le Distance Name: Fy/Let Model: Undrained (Phi=0) Unit Weight: 17.5 kn/m³ Cohesion: 55 kpa Piezometric Line: 1 Name: Le 1 Model: Combined, S=f(depth) Unit Weight: 17 kn/m³ Phi: C-Top of Layer: 4 kpa C-Rate of Change: kpa/m Cu-Top of Layer: 0 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 Piezometric Line: 1 Name: Le 2 Model: Combined, S=f(depth) Unit Weight: 17 kn/m³ Phi: C-Top of Layer: 3.5 kpa C-Rate of Change: kpa/m Cu-Top of Layer: 0 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 Piezometric Line: 1 Name: Fr Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 0 kpa Phi: Phi-B: 0 Piezometric Line: 1 Rikets Sal, Foss 12:8, Munkedal, Nybyggnation och detaljplan DL; K:\\005_Rikets sal Munkedal\Teknik\Utredning\PM\Bilaga 2 släntstabilitet.docx Arb.nr: 005 Datum:

13 Elevation Elevation Bilaga 2:3 Sektion 2 c+ø-analys 4.4 kpa Fy/Let Le 1 Fr Distance Name: Fy/Let Model: Undrained (Phi=0) Unit Weight: 17.5 kn/m³ Cohesion: 45 kpa Piezometric Line: 1 Name: Le 1 Model: S=f(depth) Unit Weight: 17 kn/m³ C-Top of Layer: kpa C-Rate of Change: 0 kpa/m Limiting C: 0 kpa Piezometric Line: 1 Name: Fr Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 0 kpa Phi: Phi-B: 0 Piezometric Line: 1 Rikets sal Foss 12:8 005 Korrigerat för WL Ej korrigerat för OCR Utvärderat av Daniel Lindberg kpa CPT:3 VB :3 3 VB :10 10 Korrigerande Korrigerande Konflytgräns OCR Enl.Conrad Sektion 2 Kombinerad analys 1.4 kpa Fy/Let Name: Fy/Let Model: Undrained (Phi=0) Unit Weight: 17.5 kn/m³ Cohesion: 45 kpa Piezometric Line: 1 Le 1 Name: Le 1 Model: Combined, S=f(depth) Unit Weight: 17 kn/m³ Phi: C-Top of Layer: 3.5 kpa C-Rate of Change: kpa/m Cu-Top of Layer: 0 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 Piezometric Line: 1 Nivå Bohusgeo AB K:\\005_Rikets sal Munkedal \Teknik\Utr edning\pm \Tau-r ikets sal.tau :37:48 Vald skjuvhållfasthet Fr Distance Name: Fr Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 0 kpa Phi: Phi-B: 0 Piezometric Line: 1 Rikets Sal, Foss 12:8, Munkedal, Nybyggnation och detaljplan DL; K:\\005_Rikets sal Munkedal\Teknik\Utredning\PM\Bilaga 2 släntstabilitet.docx Arb.nr: 005 Datum:
