1 SHH BOSTÄDER Läroverksvallen, Borlänge UPPDRAGSNUMMER: SWECO CIVIL AB FALUN GEOTEKNIK PROJEKTERINGSUNDERLAG

2 Innehållsförteckning 1 Uppdrag Objektsbeskrivning Befintliga förhållanden... Fel! Bokmärket är inte definierat. 4 Underlag Mark- och jordlagerförhållanden Topografi och ytbeskaffenhet Jordlagerföljd Grundvatten Geotekniska materialegenskaper Sättningar och stabilitet Rekommendationer och synpunkter Geoteknisk kategori Grundläggning Schakt och fyllning Hårdgjorda ytor Projekteringsanvisningar Övrigt... 6 Bilagor Beteckning Bilaga 1 - CPT G G _T G _T Innehåll Utvärdering skjuvhållfasthet och E- modul Planritning Tolkad sektionsritning A-A, Tolkad sektionsritning B-B och C-C

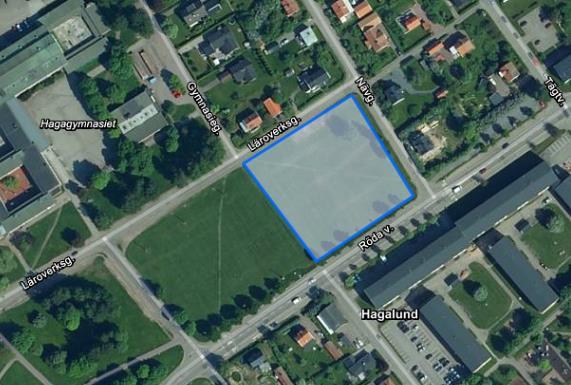

3 1 Uppdrag På uppdrag av SHH Bostäder AB har Sweco Civil AB upprättat ett PM Geoteknik inför byggnation av nya parhus vid Läroverksvallen i Hagalund, Borlänge kommun. Föreliggande handling är ett projekteringsunderlag som syftar till att beskriva rådande geotekniska och geohydrologiska förhållanden samt ge underlag för dimensionering av grundkonstruktioner och hårdgjorda ytor. Handlingen innehåller även rekommendationer för grundläggning och markarbeten för planerad byggnad och hårdgjorda ytor. 2 Objektsbeskrivning Det aktuella undersökningsområdet är beläget vid korsningen Röda vägen och Nävgatan i området Hagalund. Figur 2-1. Flygfoto över undersökningsområdet inringat i blått. Källa: flygfoto Inom området planeras nybyggnad av bostadshus i två plan ovan mark, med tillhörande parkeringsytor och gata till bostadshusen En illustration av utformning redovisas i Figur 2-2 nedan. 1 (9)

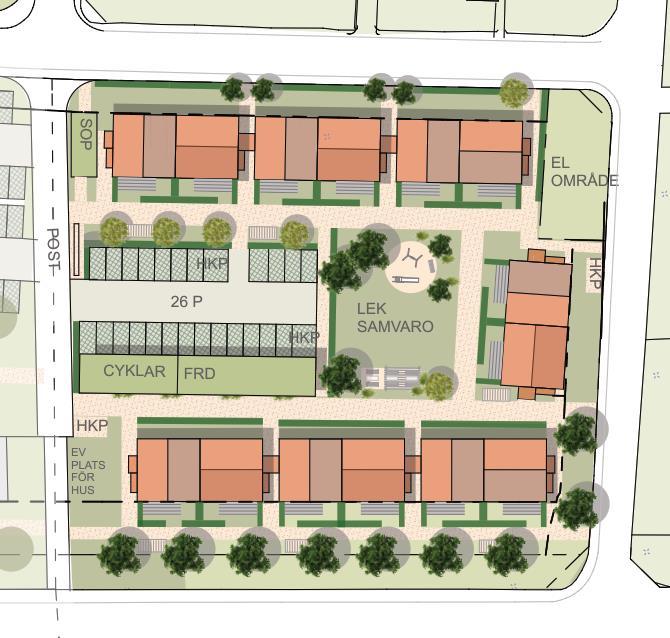

4 Figur 2-2. Läge för planerad byggnader (daterat ). Inga laster och färdiga nivåer har erhållits i detta skede. 3 Underlag Följande underlag han använts vid upprättande av denna PM. [A] Markteknisk undersökningsrapport (MUR), MUR Läroverksvallen, Upprättad av Sweco Civil AB, Uppdragsnummer , daterad. [B] Situationsplan erhållen av beställare, daterad (9)

5 4 Mark- och jordlagerförhållanden 4.1 Topografi och ytbeskaffenhet Aktuellt område utgörs idag parkyta i form av grönytor. Området är flackt. Marknivåerna inom undersökningsområdet varierar mellan +144,8 och +145,2. Området omringas av asfalterade gator i form av Läroverksgatan, Nävgatan och Rödavägen. 4.2 Jordlagerföljd Ytskiktet utgörs av ett jordlager med organisk jord (ca 0,2-0,3 m). Under ytskiktet utgörs jorden av naturligt lagrade finsediment i form av silt och finsand. Finsedimenten har mycket lös till lös lagringstäthet. Silten påträffas till ca 10 m djup. Sedan ökar innehållet av sand i jorden och mot djupet bedöms jorden till mestadels bestå av sand. Sonderingar har avslutats mot fast lagrad friktionsjord på ca m djup. Tolkade jordlager redovisas på G T och G T. 4.3 Grundvatten Grundvattenrör har installerats i två punkter (18S01GW och 18S10GW). Rören har avlästs enligt nedan, se Tabell 1. Tabell 1. Grundvattenavläsningar ID Marknivå (+Z, m) Gw-nivå Meter under markyta (m) Datum för avläsning Anmärkningar 18S01GW +145,2 +141,8 3, h efter installation. 18S10GW +145,0 +141,2 3, Rör sedan förstört. Grundvattennivån ligger på nivå kring +145,0 till +145,2 vilket motsvarar 3,4 3,8 m under markytan. Vid fältarbeten har det observerats att jorden är fuktigare och skiftar färg på ca 2,6 m djup varför man kan anta att vattnet vanligtvis kan ligga kring detta djup. Grundvattennivån kan dock förväntas ligga högre vid snösmältning och nederbördsrika perioder. Denna sommar har varit väldigt torr vilket ska beaktas vid avläsning av dessa nivåer. 5 Geotekniska materialegenskaper Värderade medelvärden (X ) för jordens materialegenskaper har med ledning av utförda fältundersökningar och empiri redovisats i tabell nedan. 3 (9)

6 Tabell 2. Jordens tekniska egenskaper Jordlager Materialegenskap Värderat medelvärde (X ) Silt m djup Silt m djup Finsandig silt 7-13 m djup Sand m djup Friktionsvinkel ( ) Odräneriad skjuvhållfasthet (Ƭ fu) E-Modul (E k) Tunghet ovan grundvattenytan ( ) Tunghet under grundvattenytan ( ) Friktionsvinkel ( ) Odränerad skjuvhållfasthet (Ƭ fu) E-Modul (E k) Tunghet ovan grundvattenytan ( ) Tunghet under grundvattenytan ( ) Friktionsvinkel ( ) E-Modul (E k) Tunghet ovan grundvattenytan ( ) Tunghet under grundvattenytan ( ) Friktionsvinkel ( ) E-Modul (E k) Tunghet ovan grundvattenytan ( ) Tunghet under grundvattenytan ( ) 31º >100 kpa 10 MPa 17 kn/m 3 9 kn/m 3 30º 30 kpa 4 MPa 17 kn/m 3 7 kn/m 3 33º 15 MPa 18 kn/m 3 9 kn/m 3 35º 20 MPa 18 kn/m 3 10 kn/m Dimensionerande värde Dimensionering av ytlig grundläggning med platta sker enligt SS-EN och TD Plattgrundläggning (IEG Rapport 7:2008). X d = 1 γ M η X Partialkoefficienter: - E-modul: γ M = 1,0 - Friktionsvinkel: γ M = 1,3 Odränerad skjuvhållfasthet: γ M = 1,5 - Omräkningsfaktorn η beräknas enligt: η = η1 η2 η8 Val av omräkningsfaktor: η1 η2 η3 η4 = 0,95 (dränerad skjuvhållfasthet) η1 η2 η3 η4 = 0,95 (odränerad skjuvhållfasthet) η5 η6 = bestäms av konstruktören utifrån TD Plattor kap (9)

7 η7 η8 = 1,1 (dränerad skjuvhållfasthet) η7 η8 = 1,0 (odränerad skjuvhållfasthet) 6 Sättningar och stabilitet Vid ytlig grundläggning med kantförstyvad platta är sättningarna beroende av belastningens storlek, grundläggningsdjup och plattstorlek. Sättningsdifferenser kan uppkomma mellan olika byggnadsdelar. En preliminär beräkning av sättningar har utförts vid grundläggning med separat pelarsula och följande antaganden. Grundläggningsdjup: 0,5 m under markytan Lasteffekt: 150kN Storlek grundsula: 1,0 x 1,0 m Grundsula grundlagd på 0,3 m fyllning av bergkross Ingen uppfyllnad över nuvarande marknivå Dimensionerande sättningar under grundplattor med ovan angivna antaganden beräknas till ca 1-2 cm. Sättningarna är i huvudsak elastiska och utbildas inom 1 månad efter belastning. Stabilitetberäkningar har inte utförts eftersom någon risk för otillfredsställande stabilitet inte bedöms föreligga. 7 Markradon Området har undersökts momentant med instrument Markus 10. Mätningarna varierar mellan 8-55 kbq/m 3. Området klassas därför som normalradonmark. 8 Rekommendationer och synpunkter 8.1 Geoteknisk kategori Grundläggningsarbetena bör dimensioneras, planeras, utföras och kontrolleras i Geoteknisk kategori 2 (GK2). 8.2 Grundläggning Grundläggning av planerad byggnad bedöms kunna ske med kantförstyvad platta på mark på packad fyllning ovan naturligt lagrad jord under förutsättning att viss sättning kan accepteras. Befintlig fyllning och mullhaltig jord (ca 0,2-0,3 m djup) skall tas bort under hela byggnadsytan samt under hårdgjorda ytor. 5 (9)

8 Grundläggning av pelarsulor bör ske på minst 0,3 m packad fyllning av bergkross som utläggs på geotextil bruksklass N3. Fyllningen utläggs och packas enligt AMA kap CEB.212. All grundläggning skall utföras frostskyddat och schaktbotten ska skyddas mot frysning under byggskedet. Eventuell snö och is skall tas bort före fyllning och packning. Fyllning får ej utläggas på tjälad mark. Inom planerade byggnadsytor rekommenderas det att schakter inte utförs till större djup än 1 m under markytan med hänsyn till bärighet. Förekommande jordar är ej självdränerande varvid grundkonstruktionen skall förses med dränering. 8.3 Schakt och fyllning Naturligt lagrade siltjordar är vibrations- och flytbenägna och markarbeten bör därför planeras för att genomföras under gynnsamma förhållanden. Markarbeten bör således inte utföras under snösmältning och nederbördsrika perioder. Temporära schakter för ledningar till max 2,5 m under markytan kan utföras med slänter i maximal lutning 1:1,5. Djupare schakter ska detaljstuderas efter det att läge och djup är bestämt. 8.4 Hårdgjorda ytor För hårdgjorda ytor tas organisk jord bort innan uppfyllnad sker. Överbyggnader dimensioneras för materialtyp 5A och tjälfarlighetsklass 4. 9 Projekteringsanvisningar Projektering, dimensionering, utförande och kontroll av plattor utförs enligt SS-EN TD Plattgrundläggning (IEG Rapport 7:2008) med materialparametrar enligt kapitel 7 i denna rapport. 10 Övrigt En riskanalysplan skall upprättas innan markarbeten och schakt påbörjas. Schaktbottenbesiktning skall genomföras av geotekniskt sakkunnig vid schakt för grundplatta. 6 (9)

9 Sweco Civil AB Johan Danielsen Handläggare Thomas Reblin Granskare 7 (9)

10 DJup, m Sammanställning Skjuvhållfasthet från CPT-sonderingar utvärderade med Conrad Skjuvhållfasthet, kpa 0,0 100,0 200,0 300,0 400,0 500,0 600,0 0,0 2,0 4,0 18S01 6,0 18S03 8,0 18S08 10,0 18S10 12,0 14,0 16,0 18,0 20,0 8 (9)

11 DJup, m Sammanställning Modul från CPT-sonderingar utvärderade med Conrad Modul, MPa 0,0 10,0 20,0 30,0 40,0 50,0 60,0 0,0 2,0 4,0 6,0 18S01 18S03 8,0 18S08 10,0 18S10 12,0 14,0 16,0 18,0 20,0 9 (9)
