KUNGSBACKA KOMMUN VARLA 10:26. Detaljplan. ProjekteringsPM, Geoteknik

Transkript

1 KUNGSBACKA KOMMUN VARLA 10:26 Detaljplan ProjekteringsPM, Geoteknik Göteborg Ärendenr Handläggare David Scherman/Mattias Magnusson GEO-gruppen i Göteborg AB Telefon: Fax: Hemsida: Org.nr: Marieholmsgatan info@geogruppen.se Göteborg

2 Ärendenr KUNGSBACKA KOMMUN VARLA 10:26 Detaljplan ProjekteringsPM, Geoteknik 1 Objekt Planerad anläggning Befintliga förhållanden Markförhållanden Grundvatten Sättningar Grundläggning Schaktning Stabilitet Ras och blocknedfall Radon Instrument Gränsvärden Resultat Slutsats Objekt På uppdrag av byggherren har GEO-gruppen AB utfört en geoteknisk utredning för det rubricerade projektet. Resultaten av fält- och laboratorieundersökningarna redovisas i en separat handling: GEO-gruppen AB, Kungsbacka kommun, Varla 10:26, Detaljplan, Geoteknisk utredning, Markteknisk undersökningsrapport (MUR), Ärendenr Planerad anläggning Inom aktuellt område ska en detaljplan för två stycken flerfamiljshus upprättas. Byggnad 01 är belägen inom den nordöstra delen av planområdet. Byggnaden ska uppföras i fyra plan, varav det understa planet kommer att utgöras av ett suterräng/källarplan. Färdig golvnivå i källarplanet är satt till +18,00 meter vilket är ca 1 till 3 meter under befintlig markyta. Byggnad 02 är belägen inom den sydvästra delen av planområdet. Bygganden uppförs i tre plan. Färdig golvnivå i bottenplanet är satt till +22,00 meter vilket är ca 0 till 1 meter över befintlig markyta. Detaljplanens läge samt byggnadernas placering redovisas på ritning G101 i tillhörande MUR.

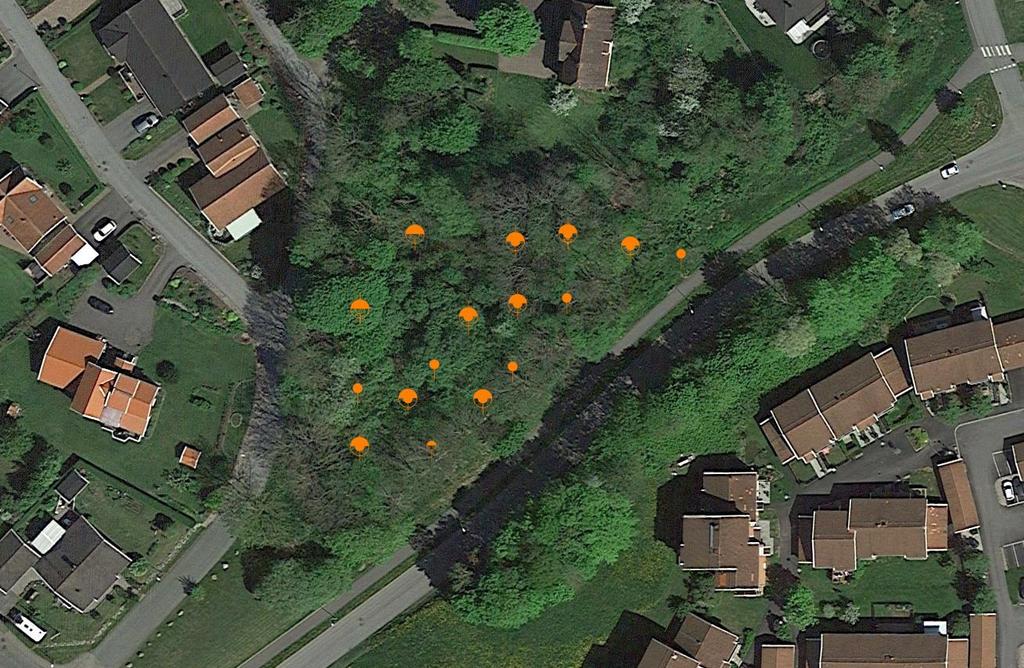

3 Ärendenr Befintliga förhållanden Det aktuella området utgörs i huvudsak av ett mindre skogsparti med en stor del slyvegetation. Marken sluttar i huvudsak svagt från angränsande Hjelmströmsgatan i väster ner mot Simmagårdsgatan med tillhörande gång- cykelbana i sydöst. I anslutning till gångcykelbanan sluttar marken brantare och berg i dagen förekommer på ett flertal ställen utmed slänten. Vid släntkrönet löper bitvis en mindre stengärdgsård. Enligt erhållet (Kungsbacka kommun, 2013) 1 är nivåskillnaden inom området ca 10 meter och varierar mellan +14 till +24 meter. Bild 1. Detaljplaneområdets utbredning samt utförda sonderingspunkter (Google, 2018) 4 Markförhållanden Under ett lager fyllning utgörs lagerföljden i huvudsak av friktionsjord. Friktionsjorden vilar på berggrunden. Berget går i dagen inom delar av planområdets sydöstra gräns. Fyllningen i utförda provtagningspunkter är ca 0,2 till 2,3 meter mäktig och utgörs av mulljord med varierande halter av grus och sand. Ställvis är sand den dominerande jordarten. I en av provtagningspunkteran påträffades även tegelrester. All fyllning som ej utförts enligt AMAanläggning ska betraktas som sättningskänslig. All organisk jord är mycket sättningskänslig. Friktionsjorden består i huvudsak av grusig sandig silt samt grusig siltig sand. I en av provtagningspunkterna påträffades även inslag av lera i friktionsjorden. Sonderingarna har trängt ner mellan 0 till ca 1,2 meter i friktionsjorden till dess att ytterligare neddrivning enligt normalt förfarande ej var möjlig eller till dess att stopp mot sten, block eller berg erhållits. Materialet är erosionskänsligt och flytbenäget i vattenmättat tillstånd. 1 Kungsbacka kommun, , "Nybyggnadskarta, Varla 10:26, Hjelmströmsgatan 2"

4 Ärendenr Bergets nivå har ej bestämts. Sonderingarna har utförts till dess att ytterligare neddrivning enligt normalt förfarande ej var möjlig eller till dess att stopp mot sten, block eller berg ca 0,7 till 2,8 meter under markytan. Berget går i dagen inom delar av planområdets sydöstra gräns. 5 Grundvatten Fria vattenytor registrerades i sex av provtagningshålen på 0,8 till 2,2 meters djup. De övriga tre 1,0 meter djupa provtagningshålen var torra vid undersökningstillfället, se bilaga 1. Grundvattennivån är ej bestämd. 6 Sättningar All fyllning som ej utförts enligt AMAanläggning ska betraktas som sättningskänslig. All organisk jord är mycket sättningskänslig. 7 Grundläggning All förekommande jord (organisk jord, fyllning, friktionsjord mm) ner till berg schaktas bort inom grundläggningsområdena. Uppstickande berg sprängs av till minst 0,5 meter under grundläggningsnivån. All återuppfyllnad utförs enligt anvisningarna i AnläggningsAMA. Byggnaderna kan därefter grundläggas direkt på den packade fyllningen. Vid dimensionering används Boverkets författningssamling, BFS2011:10 EKS8 samt tillämpningsdokument EN kapitel 6 (rapport 7:2008). Dimensionering utförs enligt Eurokod med dimensioneringssätt DA3 och i gränstillstånd STR/GEO. Dimensionering i brottgräns utförs i dränerade förhållanden. Dimensionering skall även utföras i bruksgräns. Dimensionering utförs i SK2, säkerhetsklass 2 och geoteknisk kategori 2, GK2. Tabell 1, Omräkningsfaktorn vid markgrundläggning, η= η 1 η 2 η 3 η 4 η 5 η 6 η 7 η 8 Jordparameter η 1 η 2 η 3 η 4 η 5 η 6 η 7 η 8 η Friktionsvinkel 0,9 * 1,1 * Sättningsmodul 1,0 Tunghet 1,0 * Är beroende av plattans utformning Tabell 2, Partialkoefficienter, DA3, för jordparametrar (γ m ). Jordparameter Beteckning γ m Friktionsvinkel tanφ 1,3 Elasticitetsmodul E 1,0 Tunghet γ 1,0

5 Ärendenr Tabell.3, Sammanvägda härledda värden, Värderade medelvärden Jordmaterial Jordens tunghet Hållfasthets- Elasticitetsmodul egenskaper Packad fyllning* γ k = 22 kn/m 3 φ = MPa γ k = 11 kn/m 3 * Fyllning för byggnad/förstärkningslagermaterial packad enligt anvisningarna i AMA anläggning. 8 Schaktning Förekommande jordar är mycket erosionskänsliga och flytbenägna i vattenmättat tillstånd. Det innebär att vid schaktning eller andra markarbeten finns risk för ytuppmjukning och utflytning. Beroende på grundvattenytans läge kan en avsänkning krävas innan markarbeten påbörjas. Vid flytjordstendenser skall markarbeten avbrytas till dess att grundvattnet är avsänkt. Vid schaktning under grundvattenytan och samtidig länshållning av schakten finns risk för sidoerosion och bottenuppluckring. 9 Stabilitet Det aktuella detaljplaneområdet är överlag relativt flackt. Längst i sydöst, där terrängen är brantare, förekommer antingen berg i dagen eller så är jorddjupen ringa. Totalstabiliteten bedöms som tillfredsställande under rådande förhållanden och för planerad exploatering, se kap 2. Planerad anläggning. 10 Ras och blocknedfall Berget går i dagen utmed delar av gång- cykelbanan som löper utmed planområdets sydöstra gräns, se bild 2. Berget är något uppsprucket vilket troligtvis har sitt ursprung från tidigare sprängningsarbeten i samband med anläggningen av gång- cykelbanan. Bergslänterna är dock små och det bedöms inte finnas någon risk för bergras. Det bedöms ej heller finnas någon risk för blocknedfall inom området.

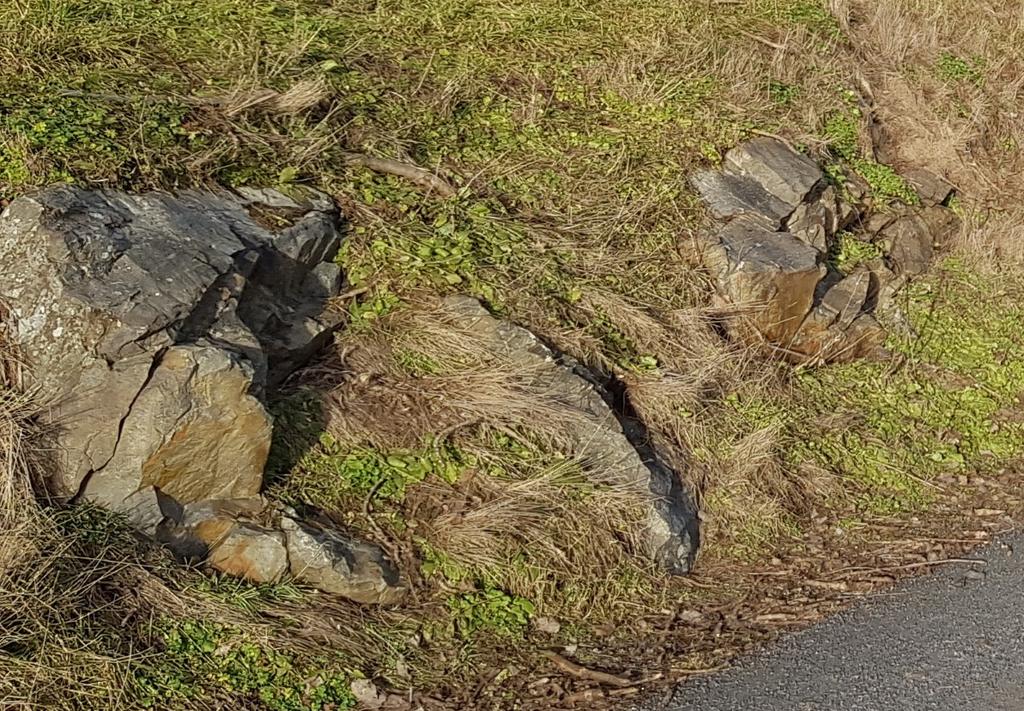

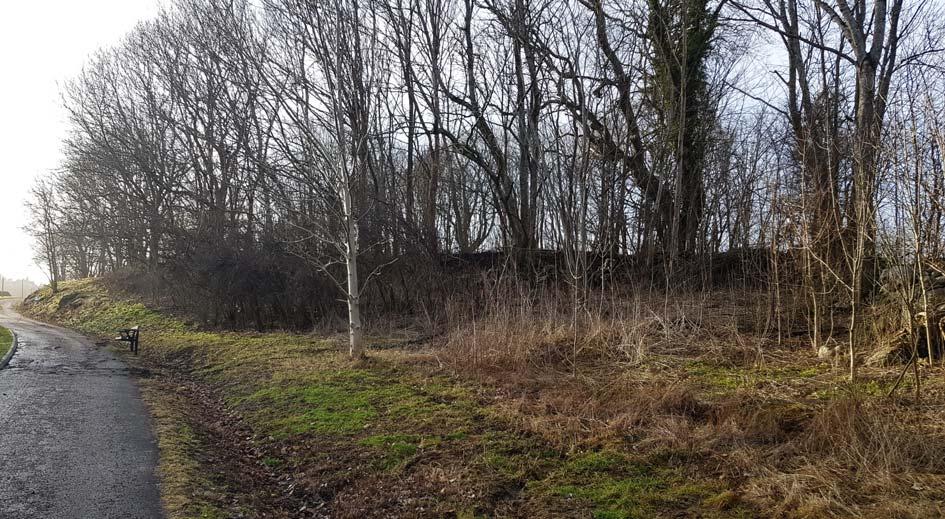

6 Ärendenr Bild 2. Exempel på förekommande berg i dagen utmed gång- cykelbanan. 11 Radon I samband med undersökningen har radonhalten i markluften samt gammastrålningen på bergshällar mätts Instrument Mätningarna har utförts med instrumentet Markus 10, serienummer 9043 samt med en Scintrex BGS-3, scintillometer, serienummer Gränsvärden Med avseende på radon i markluften samt gammastrålning kan ett område betecknas som ett låg, normal- eller högriskområde. Tabell 4 och 5 nedan visar gränsvärdena. Tabell 4. Radon i markluft Lågriskområde 0-10 kbq/m 3 Normalriskområde kbq/ m 3 Högriskområde >50 kbq/ m 3 Tabell 5. Gammastrålning Lågriskområde <0,10 µsv/h Normalriskområde 0,10-0,15 µsv/h Högriskområde >0,15 µsv/h

7 Ärendenr Resultat Vid undersökningstillfället mättes radonhalten i markluften i 4 stycken punkter utspridda över området. De uppmätta värdena varierade i huvudsak mellan 3 till 33 kbq/m 3 och ligger inom nivåerna för ett normalriskområde. De gammastrålningsvärden som erhölls från mätningarna med scintillometern i den sydöstra delen av området varierade mellan 0,15 och 0,36 µsv/h och ligger inom nivåerna för ett högriskområde. På grund av förekommande mätvärden klassas området som ett högriskområd och alla byggnader ska uppföras radonsäkra. Vid grundläggning ska endast fyllning med låga radonhalter användas. 12 Slutsats Totalstabiliteten bedöms vara tillfredsställande inom det aktuella detaljplaneområdet och det bedöms inte finnas någon risk för bergras. Området lämpar sig väl för planerad expolatering i form av två flerfamiljshus. Byggnaderna ska uppföras radonskyddade. David Scherman Mattias Magnusson
