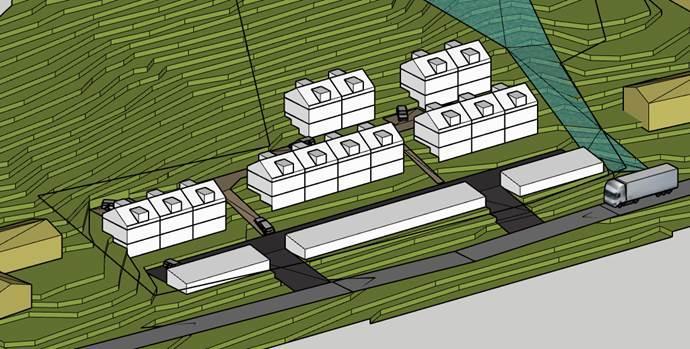

4 1 Uppdrag På uppdrag av Silverstaden Fastighetsutveckling AB har Sweco AB utfört en översiktlig geoteknisk undersökning på fastigheterna England 3:59 och 3:62 i Åre kommun, Jämtlands län. Undersökningen syftar till att översiktligt klarlägga jordlager- och grundvattenförhållanden samt bergfritt djup och därmed ge de geotekniska förutsättningarna i ett detaljplaneskede. Rapporten lämnar även övergripande rekommendationer inför schakt och grundläggning. De geotekniska fält- och laboratorieundersökningar som utförts finns redovisade i Markteknisk undersökningsrapport/geoteknik (MUR), upprättad av Sweco. Föreliggande PM är framtaget i ett detaljplaneskede och behandlar endast rekommendationer och synpunkter för detaljplanering. Geotekniska synpunkter för byggskedet skall inarbetas i byggbeskrivningen alternativt skall denna handling omarbetas före byggstart. 2 Objektbeskrivning Inom den norra delen av det undersökta området planeras byggnation av bostäder, i form av fem stycken flerbostadshus med suterrängplan, markplan och vind enligt figur 2.1. På södra delen av området planeras parkeringsytor och parkeringsgarage. Figur 2.1. Illustration av planerad bebyggelse inom det undersökta området 3 Befintliga förhållanden Området består dels av skog och dels av öppna ytor, med tre stycken äldre småhus. Längs områdets södra del passerar Karolinervägen, strax norr om området passerar Europaväg 14 (Norgevägen). 1 (8)

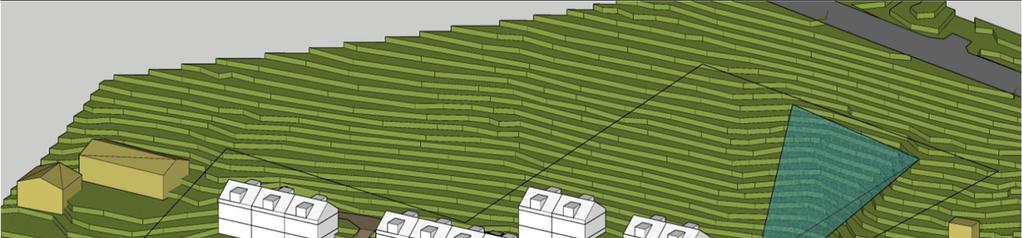

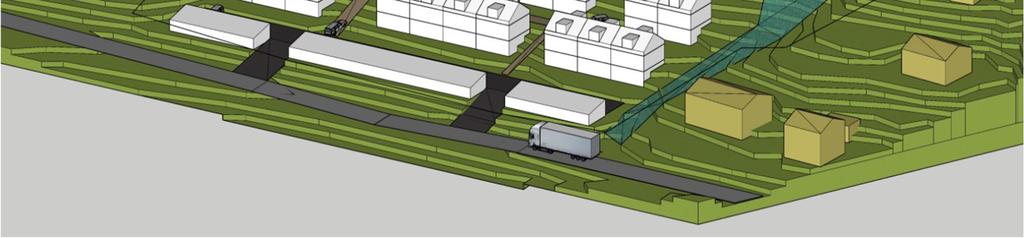

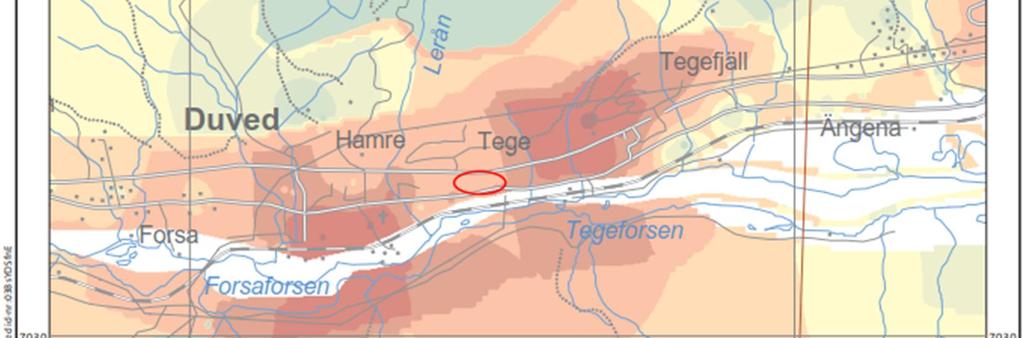

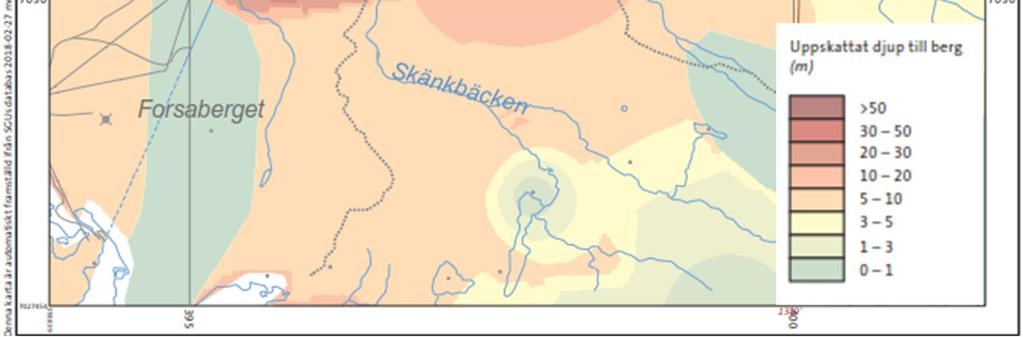

5 Enligt SGU:s jordartskarta består naturlig lagrade jordar i området av isälvssediment med ett djup av m, se figur 3.1. Figur 3.1. Jorddjupskarta tillhandahållen från Sveriges Geologiska Utredning (SGU). Undersökt område markerat i rött. 4 Underlag för projekteringen Utöver ovan nämnda Markteknisk undersökningsrapport/geoteknik (MUR) har följande underlag använts för undersökningen: Digital grundkarta i dwg-format upprättad av Arctan Infrakonsulter Digitalt förslag till detaljplan för området erhållet från beställaren Historiska kartor, tillhandahållna av Eniro 2 (8)

6 Ledningsunderlag har erhållits från ledningsägare i området Jordarts-, jorddjups- och berggrundskarta, erhållet via SGU 5 Mark- och jordlagerförhållanden 5.1 Topografi Området för detaljplanen är kuperat och marknivån varierar i undersökta punkter mellan ca +392 och +397 m [RH2000]. Området sluttar generellt från nord mot syd (ned mot Indalsälven söder om området). Det är som kraftigast lutning i norra delen av det undersökta området och strax söder om Karolinervägen planar marken ut sig. Inga ytblock kunde noteras inom området. 5.2 Jordlagerföljd och bergförekomst Området täcks generellt av ett ca 0,2 m tjockt organiskt ytskikt som underlagras av finkornig morän ned till utförda sonderingars stoppdjup. I de södra delarna av området, längs sektion A-A (se ritning G ) och runt undersökningspunkt SW1811 underlagras det organiska ytskiktet av en grusig sandig siltig morän. Vid undersökningspunkt SW1811 uppgår mäktigheten på den sandiga siltiga moränen till ca 2,2 m under det organiska ytskiktet, där en fastare morän tar vid. Vid undersökningspunkt SW1802 påträffas 1,4 m fyllning under under det organiska skiktet. Fyllningen underlagras av en sandig siltig morän ned till utförd sonderings stoppdjup. Längs sektion B-B och C-C (se ritning G och G ) underlagras den organiska jorden främst av lermorän. Det bedöms dock lokalt kunna uppträda partier med sandig siltig morän som överlagrar lermoränen längs med och/eller mellan sektionerna. Den sandiga siltiga moränen och lermoränen påträffas till utförda sonderingars stoppdjup, ca 1,3 9,3 m under befintlig markyta. De översta 1,0 2,5 m av förekommande jordar har mycket låg till låg relativ fasthet. På större djup bedöms den relativa fastheten vara medelhög till mycket hög. Se även ritning G och G Förekommande moränjordars blockighet är ej undersökt. Djup till berg är ej undersökt. 5.3 Hydrogeologiska förhållanden Mark-/grundvattennivå har uppmätts i installerade grundvattenrör, värdena sammanställs i tabell 5.1 nedan. Tabell 5.1. Sammanställning av mark-/grundvattenmätningar Undersökningspunkt Datum Nivå [Rh2000] Djup (m.u.my.*) SW1801GW TORRT 3 (8)

7 ,69 4,5 SW1808GW TORRT ,23 2,89 SW1811GW TORRT *) m.u.my.= meter under markyta ,60 0,71 Mark- och grundvattennivåer varierar med årstid och nederbörd. Mätning och observationer enligt ovan har utförst på våren då grundvattennivåerna bedöms ligga som högst. Permeabiliteten (vattengenomtränglighet) hos den förekommande grusiga sandiga siltiga moränen bedöms vara ca m/s. Förekommande siltig lermorän är finkornig och tät. Permeabiliteten bedöms vara ca m/s. 5.4 Materialtyp/tjälfarlighet Bestämning av jordarters materialtyp och tjälfarlighetsklass har utförts enligt AMA Anläggning 17, tabell CB/1. Förekommande grusiga sandiga siltiga morän bedöms tillhöra materialtyp 4A och tjälfarlighetsklass 3. Naturligt lagrad lermorän bedöms tillhöra materialtyp 5A och tjälfarlighetsklass Markradon Markradon har mätts i punkt SW1802, SW1809 och SW1810 med instrumentet Markus- 10, som är ett portabelt instrument för bestämning av radonhalt i markluft. Uppmätta värden redovisas i tabell 5.2 nedan. Tabell 5.2. Sammanställning av markradonmätningar inom undersökningsområdet Undersökningspunkt Uppmätt värde (kbq/m 3 ) Datum SW SW SW Marken varierar vid de tre undersökta punkerna mellan normalradonmark och högradonmark enligt BFR R85:1988, reviderad upplaga Rekommenderat radonskydd för nybyggnad enligt Statens planverk, rapport 59:1982 sammanställs nedan: Lågradonmark inga 4 (8)

8 Normalradonmark radonskyddande Högradonmark radonsäkert En mer detaljerad markradonundersökning rekommenderas att utföras innan byggnation inom området påbörjas. 6 Materialegenskaper Värderade medelvärden för den naturligt lagrade jordens materialegenskaper inom området har med ledning av utförda fältundersökningar, empiri samt SGI Information 1, redovisats i tabell 6.1 nedan. Tabell 6.1. Sammanställning av materialegenskaper Materialegenskaper Jord med medelhög hög relativ fasthet Karakteristiskt värde Friktionsvinkel F k 32 Sättningsmodul E k Tunghet naturfuktig g Tunghet mättad g m 10 MPa 20 kn/m3 11 kn/m3 Jord med låg relativ fasthet Friktionsvinkel F k 29 Sättningsmodul E k Tunghet naturfuktig g Tunghet mättad g m 5 MPa 20 kn/m3 12 kn/m3 7 Rekommendationer och synpunkter 7.1 Geoteknisk kategori Med den informationen som föreligger skall grundläggning och eventuella stödkonstruktioner utföras i geoteknisk kategori 2 (GK2) och säkerhetsklass 2 (SK2). 7.2 Sättningar och stabilitet Det bedöms inte föreligga någon risk för ras eller skred vid planerade byggnaders lägen. Vibrationer i byggskedet tillsammans med kraftig nederbörd kan dock påverka jordens stabilitet negativt och öka risken för skred i de norra branta delarna av området. En riskanalys bör utföras i byggskedet. Inga sättningsberäkningar har utförts i detta skede. Det bedöms inte föreligga risk för större skadliga sättningar under planerade huskroppar om föreskrifter enligt kapitel (8)

9 följs. En noggrannare geoteknisk undersökning bör dock utföras när byggnaders definitiva lägen och laster är bestämda för att kontrollera eventuella sättningsdifferenser. 7.3 Grundläggning och fyllning Grundläggning bedöms i detta skede kunna utföras på friktionsjord med minst medelhög relativ fasthet, under förutsättning att givna materialparametrar ej överskrids. Förekommande organiska jordar och jordar med mycket låg till låg relativ fasthet skall schaktas bort innan fyllning påförs till önskad grundläggningsnivå. Bedömt utskiftningsdjup av jordar med mycket låg till låg relativ fasthet uppgår till ca 1,0 2,5 m under befintlig markyta. Fyllning under byggnad med platta på mark eller fyllning under bärande plintsulor skall utföras med jord av materialtyp 1 eller 2 enligt AMA Anläggning 17, kapitel CEB.21, se även figur 7.1. Figur 7.1. Grundläggning med platta på mark ovan packad fyllning Jordlagren utgörs av måttligt till mycket tjällyftande jordarter. Grundläggning skall utföras frostskyddad. Frostskyddad grundläggning föreslås utföras antingen genom utskiftning av tjällyftande jord och/eller med hjälp av termisk isolering för att förhindra skadlig tjälnedträngning. Grundläggning får ej utföras på tjälad eller starkt störd jord. 7.4 Fukt och dränering Förekommande moräner är i huvudsak mycket täta och ej självdränerande. Dränerande bädd under och intill byggnad skall ansluta till utvändiga dräneringsledningar. Dräneringsledningar skall omges med filter som skydd mot erosion och igensättning. Ytvatten från högre liggande terräng bör tas om hand i avskärande diken och ledas utanför exploateringsområdena. 6 (8)

10 Marken skall planeras så att ytvatten avleds från byggnaden. 7.5 Hårdgjorda ytor Allt organiskt material skall avlägsnas under körytor och andra högvärdiga ytor samt dimensioneras/projekteras med materialtyp och tjälfarlighetsklass enligt kapitel Schakt och schaktmassor Generellt gäller att schaktning bör genomföras så att schaktbotten ej blir störd. Schakt under grundvattenytan bedöms erfordras i de centrala delarna av det undersökta området. Förekommande siltig moränjord är flytbenägen i kombination med vatten och störning från schaktning/packning vilket måste beaktas i byggskedet. Dessa jordar är även mycket tjälfarliga och lämpar sig därför ej som fyllning under byggnad. Tillfälliga schaktslänter i förekommande naturliga jordar bör ej ställas brantare än 1:1,5 och utföras i torra förhållanden. 7.7 Kompletterande undersökningar Ytterligare radonmätningar rekommenderas för att bättre säkerställa radonhalter och dess spridning inom området. För säkrare rekommendation vad gäller grundläggning bör en mer ingående geoteknisk utredning utföras när byggnaders lägen och laster är bestämda. Fler mätningar av mark-/grundvattennivåer rekommenderas. 8 Avslutning Ur geoteknisk synvinkel är marken inom området lämplig för planerad bebyggelse om åtgärder enligt kapitel 7.3 följs. Föreliggande utlåtande är översiktligt och behandlar endast rekommendationer och synpunkter i ett detaljplaneringsskede. I byggskedet bör geotekniskt kunnig person bistå med besiktning och rådgivning. 7 (8)

11 SWECO Civil AB Geoteknik/Östersund Filip Granström Geotekniker Kent Sundvall Granskare 8 (8)
