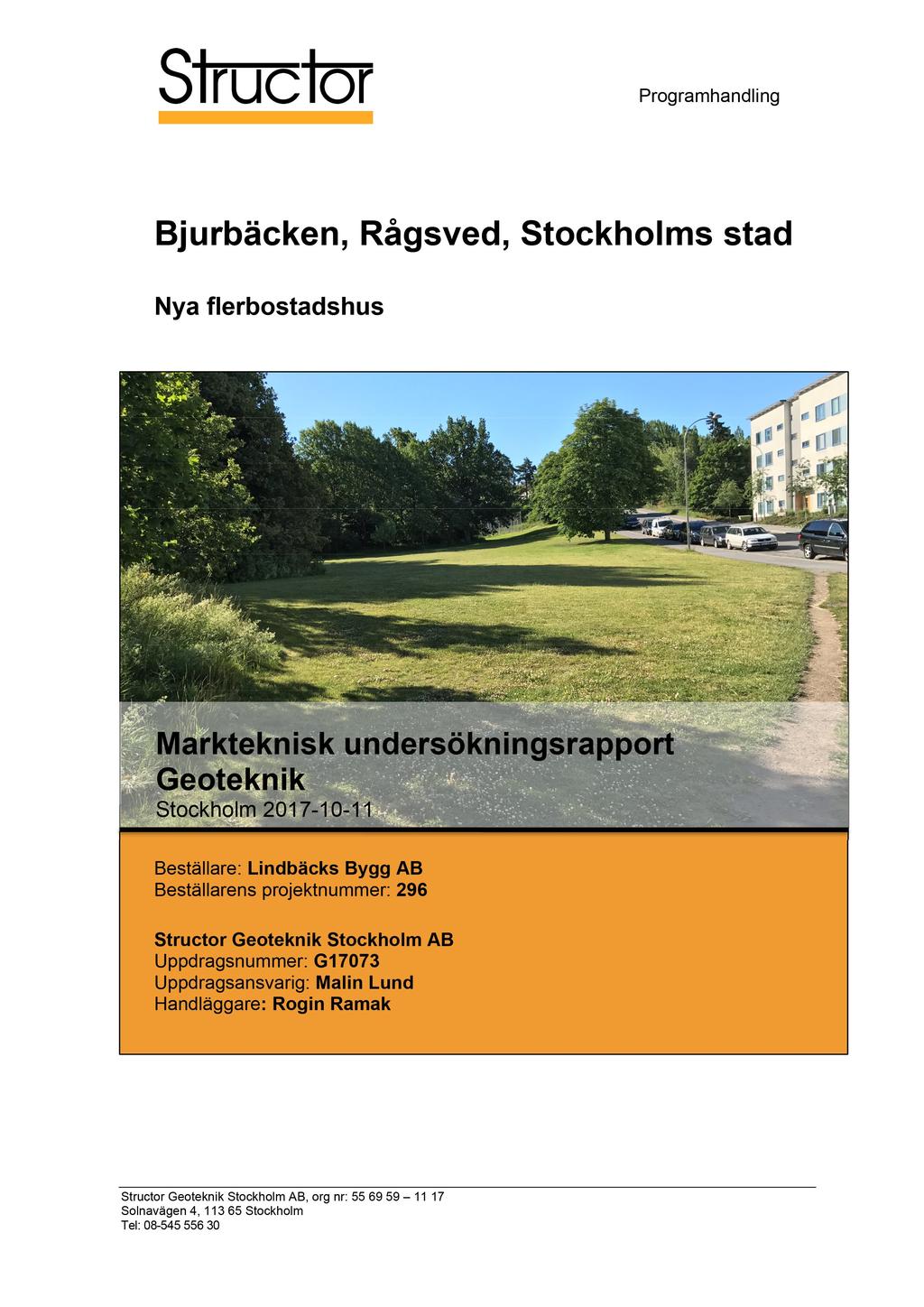

1 Programhandling Bjurbäcken, Rågsved, Stockholm Beställare: Lindbäcks Bygg AB Beställarens projektnummer: 296 Structor Stockholm AB Uppdragsansvarig: Malin Lund Handläggare : Rogin Ramak Structor Stockholm AB, org nr: Solnavägen 4, Stockholm Tel:

2 sid. 2 ( 8 ) INNEHÅLLSFÖRTECKNING 1 OBJEKT ÄNDAMÅL UNDERLAG FÖR UNDERSÖKNINGEN STYRANDE DOKUMENT GEOTEKNISK KATEGORI ARKIVMATERIAL BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI OCH YTBESKAFFENHET BEFINTLIGA KONSTRUKTIONER OCH LEDNINGAR POSITIONERING GEOTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR UNDERSÖKNINGSPERIOD FÄLTINGENJÖRER GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR UNDERSÖKNINGSPERIOD LABORATORIEINGENJÖR GEOHYDROLOGISKA UNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR OCH UNDERSÖKNINGSPERIOD FÄLTINGENJÖRER HÄRLEDDA VÄRDEN GEOLOGISK JORDLAGERBESKRIVNING HÅLLFASTHETSEGENSKAPER BILAGOR Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Bilaga 5 Bilaga 6 Bilaga 7 Mätrapport fält, Kartverkstan AB, 1 sida Försöksrapport fält, Structor Sto ckholm AB, 20 sidor Koordinatförteckning undersökningspunkter, 1 sida Jordprovsanalystörda jordprover, LabMind AB, 1 sida CPT-utvärdering med Conrad, 18 sidor Sammanställning härledda värden, 2 sidor Arkivmaterial, tidigare utförda undersöknin gar, 3 sidor K:\G17073 Rågsved Stockholmshem\G\Dokument\G17073 MU R.docx

3 sid. 3 ( 8 ) RITNINGAR G Plan 1:400 (A1) G G Sektioner A-A D-D 1:100 (A1) G G Sektioner :100 (A1) G Enstaka punkter, grundvattenrör 1:100 ( A1) K:\G17073 Rågsved Stockholmshem\G\Dokument\G17073 MU R.docx

4 sid. 4 ( 8 ) Denna rapport innehåller endast resultaten av utför da fält- och laboratorieundersökningar. Tolkning av geotekniska förhållanden, materialparam etrar och geotekniska åtgärder m.m. redovisas i en separat handling (Projekterings PM G eoteknik) daterad OBJEKT Structor Stockholm AB har på uppdrag av Li ndbäcks Bygg AB upprättat denna Marktekniska undersökningsrapport (MUR Geo teknik). Kontaktperson hos beställaren är Lill Young Storrönning. I denna MUR redovisas resultatet från geot ekniska undersökningar för nya flerbostadshus inom nya fastigheten Bjurbäcken i Råg sved,. Planerad fastighet ligger idag på kommunens mark med Bjursätragatan i väst, tunnelbanans linje i norr och Rågsvedsvägen i nordväst. 2 ÄNDAMÅL Föreliggande handling syftar till att redovisa resu ltaten från utförda geotekniska undersökningar inom nya fastigheten Bjurbäcken. Handlingen skall använda som underlag vid projekte ring av mark- och grundläggningsarbeten tillsammans med en separat Projekterings PM. 3 UNDERLAG FÖR UNDERSÖKNINGEN s Byggnadsgeologiska karta Platsbesök Information om befintliga ledningar från Samlingska rtan Situationsplan i pdf- och dwg-format daterad samt sektioner över planerade hus i pdf-format daterade , upprättade av Nyréns Arkitektkontor och erhållna av beställaren Arkivmaterial, tidigare utförda undersökningar 4 STYRANDE DOKUMENT Denna rapport ansluter till Eurokod 7 del 1, SS-EN med tillhörande nationell bilaga, Boverkets konstruktionsregler EKS 10, BFS 2011:10 med ändringar t.o.m. BFS 2015:6. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering och SS-EN , SGF Rapport 1:2013 samt SS-EN ISO utförande Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2. Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Provtagning allmänt Geoteknisk undersökning och pro vning - Provtagning genom borrnings- och utgrävningsmetoder och grundvattenmä tningar - Del 1: Tekniskt utförande (EN ISO :2006) Slagsondering SGF Metodblad tung slagsondering daterad K:\G17073 Rågsved Stockholmshem\G\Dokument\G17073 MU R.docx

5 sid. 5 ( 8 ) Jb - sondering CPT-sondering Skruvprovtagning SGF Rapport 4:2012 Metodbeskrivning för jord - bergsondering Geoteknisk undersökning och provning Fältprovning - Del 1: Spetstrycksondering elektrisk spets, CPT och CPTU ( SS-EN ISO :2012) Geoteknisk fälthandbok SGF Rapport 1:2013, Provtagningsmetoder; skruvprovtagare Tabell 3. Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Klassificering SS - EN ISO :1 och SS - EN ISO :2004 Naturlig vattenkvot SS - EN ISO :2014 Konflytgräns F d SS Tabell 4. Hydrogeologiska undersökningar Undersökningsmetod Standard eller annat styrande dokument Installation av Geoteknisk fälthandbok SGF Rapport 1:2013, kapitel 10 och grundvattenrör och Geoteknisk undersökning och provning - Provtagning genom portrycksspets borrnings- och utgrävningsmetoder och grundvattenmä tningar - Del 1: Tekniskt utförande (EN ISO :2006) Avläsning Geoteknisk undersökning och provning - Pr ovtagning genom borrnings- och utgrävningsmetoder och grundvattenmä tningar - Del 1: Tekniskt utförande (EN ISO :2006) 5 GEOTEKNISK KATEGORI Undersökningarna är utförda för Geoteknisk kategori 2. 6 ARKIVMATERIAL Äldre geotekniska undersökningar för tunnelbanan, u tförda av Stockholm stads gatukontor, Konstruktionsavdelningen, år 1958 har hämtats från Geoarkivet och redovisas analogt i Bilaga 7. Följande äldre geotekniska undersökningar har hämta ts digitalt från Geoarkivet och redovisas på ritningar tillhörande denna MUR: Undersökningspunkter 20, 21 samt 47B och 48B har utf örts av Gatukontoret år Undersökningspunkter 34, 37, 39 och 40 har utförts av Geobyrån år Ovannämnda undersökningspunkters höjdsystem har kon verterats från RH00 till gällande RH2000. K:\G17073 Rågsved Stockholmshem\G\Dokument\G17073 MU R.docx

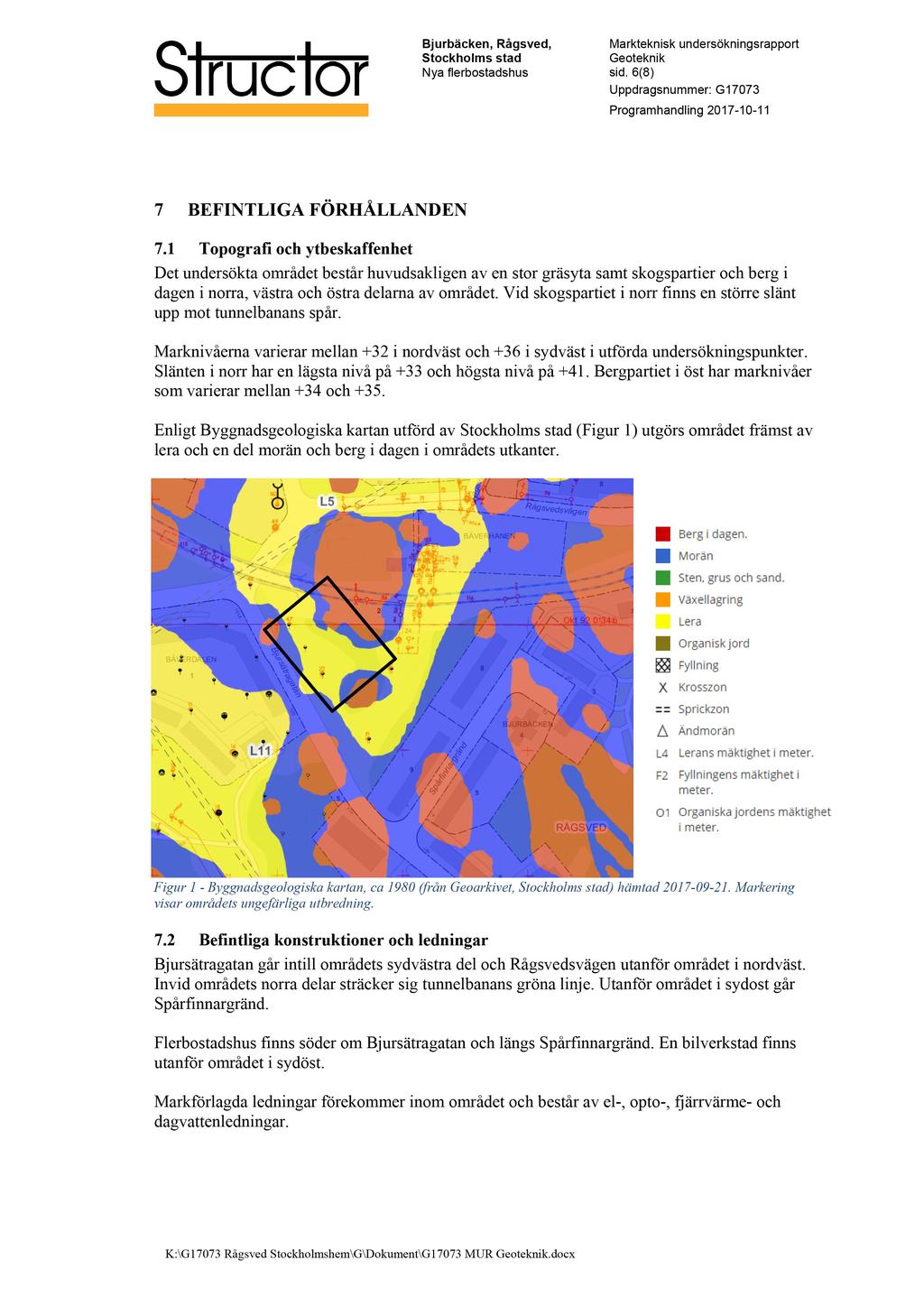

6 sid. 6 ( 8 ) 7 BEFINTLIGA FÖRHÅLLANDEN 7.1 Topografi och ytbeskaffenhet Det undersökta området består huvudsakligen av en s tor gräsyta samt skogspartier och berg i dagen i norra, västra och östra delarna av området. Vid skogspartiet i norr finns en större slänt upp mot tunnelbananspår. Marknivåerna varierar mellan +32 i nordväst och +36 i sydväst i utförda undersökningspunkter. Slänten i norr har en lägsta nivå på +33 och högsta nivå på +41. Bergpartiet i öst har marknivåer som varierar mellan +34 och +35. Enligt Byggnadsgeologiska kartan utförd av Stockhol ms stad (Figur 1) utgörs området främst av lera och en del morän och berg i dagen i områdets u tkanter. Figur 1 - Byggnadsgeologiska kartan, ca 1980 (från Geoarkivet, Stockholm stad) hämtad Mar kering visar områdets ungefärliga utbredning. 7.2 Befintliga konstruktioner och ledningar Bjursätragatan går intill områdets sydvästra del oc h Rågsvedsvägen utanför området i nordväst. Invid områdets norra delar sträcker sig tunnelbanan s gröna linje. Utanför området i sydost går Spårfinnargränd. Flerbostadshus finns söder om Bjursätragatan och lä ngs Spårfinnargränd. En bilverkstad finns utanför området i sydöst. Markförlagda ledningar förekommer inom området och består av el-, opto-, fjärrvärme- och dagvattenledningar. K:\G17073 Rågsved Stockholmshem\G\Dokument\G17073 MU R.docx

7 sid. 7 ( 8 ) 8 POSITIONERING Det mättekniska fältarbetet utfördes av Kartverksta n med Joakim Lek som ansvarig mätningstekniker. Använt koordinatsystem är Sweref i plan och RH2000 i höjd. Utsättning av undersökningspunkter utfördes enligt bifogad mätrapport. Kartverkstan har även gjort en inmätning av berg i dagen och inmätning av en del av terrängen inom området. 9 GEOTEKNISKA FÄLTUNDERSÖKNINGAR 9.1 Utförda undersökningar Undersökningsarbetet omfattade följande: Jord-bergsondering i 11 punkter Slagsondering i 1 punkt CPT-sondering i 3 punkter Upptagning av störda jordprover med provtagningsskr uv i 3 punkter, på 4-6 nivåer Undersökningspunkterna benämns 17SG101 17SG Undersökningsperiod Geotekniska fältarbeten utfördes till Mätningsarbeten utfördes Fältingenjörer Det geotekniska fältarbetet utfördes av Structor Ge oteknik Stockholm AB med Henrik Nordén som ansvarig fältingenjör. 10 GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR 10.1 Utförda undersökningar Okulär jordartsbenämning, materialtyp och tjälfarli ghetsklass på 7 upptagna störda jordprover Utvärdering av naturlig vattenkvot på 2 upptagna st örda jordprover Utvärdering av konflytgräns på 1 upptaget stört jor dprov 10.2 Undersökningsperiod Geotekniska laboratoriearbeten utfördes Laboratorieingenjör Geotekniska laboratoriearbeten utfördes av LabMind AB med Sölve Hov som ansvarig laboratorieingenjör. K:\G17073 Rågsved Stockholmshem\G\Dokument\G17073 MU R.docx

8 sid. 8 ( 8 ) 11 GEOHYDROLOGISKA UNDERSÖKNINGAR 11.1 Utförda undersökningar och undersökningsperiod Ett grundvattenrör, benämnt SG1011, har installerat s med spetsen i friktionsjorden under torrskorpeleran. Lodning av röret utfördes och Grundvattnets trycknivå låg då på mellan +30,8 och +31,5 vilket m otsvarar mellan 2,5 till 1,8 m under markytan i den punkten. Ett grundvattenrör, benämnt SG1013, har installerat s i söder i angränsande område där flerbostadshus planeras med Keywe AB som beställare. Detta rör installerades och lodades och Grundvattnets tr ycknivå låg då på mellan +34,9 och +35,5 vilket motsvarar mellan 1,7 till 1,1 m under markyt an i den punkten Fältingenjörer Se HÄRLEDDA VÄRDEN 12.1 Geologisk jordlagerbeskrivning Jordlagerföljden består generellt av fyllning ovan torrskorpelera ovan friktionsjord på berg Hållfasthetsegenskaper Redovisning av härledda och korrigerade värden för s kjuvhållfastheteredovisas i Bilaga 6 och har utvärderats från CPT-sondering i fält. Structor Stockholm AB Malin Lund Uppdragsansvarig/Interngranskare Rogin Ramak Handläggare K:\G17073 Rågsved Stockholmshem\G\Dokument\G17073 MU R.docx
