1 Underlag till detaljplan Samrådshandling , Fittja, Botkyrka kommun Nya flerbostadshus och förskola

2 Författare: Rogin Ramak Beställare: Stendörren Fastigheter AB Konsultbolag: Structor Geoteknik Stockholm AB Uppdragsnamn: Uppdragsnummer: Datum: Uppdragsledare: Malin Lund Handläggare/utredare: Rogin Ramak Interngranskare: Malin Lund STRUCTOR GEOTEKNIK STOCKHOLM AB Solnavägen 4, Stockholm Telefon: Instagram, Facebook, LinkedIn Organisationsnummer:

3 s 3 (14) Innehåll 1. OBJEKT ÄNDAMÅL UNDERLAG FÖR UNDERSÖKNINGEN STYRANDE DOKUMENT GEOTEKNISK KATEGORI ARKIVMATERIAL BEFINTLIGA FÖRHÅLLANDEN Topografi och ytbeskaffenhet Befintliga konstruktioner POSITIONERING GEOTEKNISKA FÄLTUNDERSÖKNINGAR Utförda undersökningar Undersökningsperiod Fältingenjörer Kalibrering och certifiering Provhantering GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR Utförda undersökningar Undersökningsperiod Laboratorieingenjör GEOHYDROLOGISKA UNDERSÖKNINGAR Utförda undersökningar och undersökningsperiod Fältingenjörer MILJÖTEKNISKA FÄLTUNDERSÖKNINGAR Utförda fältundersökningar HÄRLEDDA VÄRDEN Geologisk jordlagerbeskrivning Hållfasthetsegenskaper Deformationsegenskaper... 14

4 s 4 (14) Bilagor Bilaga 1 Mätrapport fält, AB Kartverkstan Bilaga 2 Fältrapport, Structor Geoteknik Stockholm AB Bilaga 3 Koordinatförteckning undersökningspunkter Bilaga 4 Jordprovsanalys störda jordprover, LabMind AB Bilaga 5 Jordprovsanalys ostörda jordprover, LabMind AB Bilaga 6 CRS-försök, LabMind Bilaga 7 CPT-utvärdering med Conrad Bilaga 8 Sammanställning härledda värden Bilaga 9 Arkivmaterial, tidigare utförda undersökningar Bilaga 10 PM Radon, COWI AB 3 sidor 21 sidor 2 sidor 2 sidor 1 sida 4 sidor 12 sidor 7 sidor 37 sidor 9 sidor Ritningar G Översiktsplan 1:1000 (A1) G G Planer 1:400 (A1) G G Sektioner A-A D-D H: 1:100 (A1) L: 1:400 / 1:200 G G Sektioner H: 1:100 L: 1:400 / 1:200 (A1) G Enstaka undersökningspunkter 1:100 (A1)

5 s 5 (14) Denna rapport innehåller endast resultaten av utförda fält- och laboratorieundersökningar. Tolkning av geotekniska förhållanden, materialparametrar och geotekniska åtgärder m.m. redovisas i en separat handling (Utrednings PM Geoteknik) daterad OBJEKT Structor Geoteknik Stockholm AB har på uppdrag av Stendörren Fastigheter AB upprättat denna Marktekniska undersökningsrapport Geoteknik (MUR Geoteknik). Kontaktperson hos beställaren är Fredrik Brodin. Området ligger längs Tegelbruksvägen i Fittja, Botkyrka kommun. E4/E20 går strax norr om området. Inom del av fastigheten Tegelbruket 1 planeras 4 st bostadskvarter centralt på området med våningsantal varierande mellan 1-11 plan. Inom den nordöstra delen av fastigheten planeras bostäder på 6-7 våningar. En förskola i 2-3 våningar planeras, förskolans läge är dock inte fastställt. Flerfamiljshus med 5 våningar planeras i den södra delen av området inom del av fastigheten Fittja 17:1 som idag ägs av kommunen. I denna MUR Geoteknik redovisas resultatet från geotekniska undersökningar utförda för nya flerbostadshus och förskola inom del av Tegelbruket 1 och Fittja 17:1. 2. ÄNDAMÅL Föreliggande handling syftar till att redovisa resultaten från utförda geotekniska undersökningar inom del av fastigheten samt inom kommunal mark i södra delen av området. Handlingen skall användas som underlag vid upprättande av detaljplan samt översiktlig projektering av mark- och grundläggningsarbeten tillsammans med en separat Utrednings PM Geoteknik. 3. UNDERLAG FÖR UNDERSÖKNINGEN SGU:s jordartskarta Information om befintliga ledningar via Ledningskollen.se och från beställaren Platsbesök Grundkarta i dwg-format Planskiss i pdf-format upprättad av Archus Arkitektur, daterad Situationsplaner olika utformning i pdf-format eller dwg-format, upprättade av Archus Arkitektur, senast erhållen

6 s 6 (14) Skisser på planerad utformning av förskola i pdf-format, upprättade av Archus Arkitektur, daterade Arkivmaterial, tidigare utförda geotekniska undersökningar, se kap 6 nedan 4. STYRANDE DOKUMENT Denna rapport ansluter till Eurokod 7 del 1, SS-EN med tillhörande nationell bilaga, Boverkets konstruktionsregler EKS 10, BFS 2011:10 med ändringar t.o.m. BFS 2015:6. Tabell 1. Planering och redovisning. Undersökningsmetod Standard eller annat styrande dokument Fältplanering och utförande SS-EN , SGF Rapport 1:2013 samt SS-EN ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2. Fältundersökningar. Undersökningsmetod Standard eller annat styrande dokument Provtagning allmänt Geoteknisk undersökning och provning - Provtagning genom borrnings- och utgrävningsmetoder och grundvattenmätningar - Del 1: Tekniskt utförande (EN ISO :2006) Slagsondering SGF Metodblad tung slagsondering daterad Jb-sondering SGF Rapport 4:2012 Metodbeskrivning för jordbergsondering CPT-sondering Geoteknisk undersökning och provning Fältprovning - Del 1: Spetstrycksondering elektrisk spets, CPT och CPTU (SS-EN ISO :2012) Mekanisk trycksondering SGF Metodblad daterad Skruvprovtagning Geoteknisk fälthandbok SGF Rapport 1:2013, Provtagningsmetoder; skruvprovtagare Kolvprovtagning SGF Rapport 1:2009 Metodbeskrivning för provtagning med standardkolvprovtagare. Ostörd provtagning i finkornig jord

7 s 7 (14) Tabell 3. Laboratorieundersökningar. Undersökningsmetod Standard eller annat styrande dokument Klassificering SS-EN ISO :1 och SS-EN ISO :2004 Naturlig vattenkvot SS-EN ISO :2014 Konflytgräns F d SS Skjuvhållfasthet F d SS Sensitivitet F d SS Skrymdensitet SS-EN ISO :2014 CRS-försök SS Tabell 4. Hydrogeologiska undersökningar. Undersökningsmetod Standard eller annat styrande dokument Installation av Geoteknisk fälthandbok SGF Rapport 1:2013, kapitel 10 grundvattenrör och och Geoteknisk undersökning och provning - Provtagning portrycksspets genom borrnings- och utgrävningsmetoder och grundvattenmätningar - Del 1: Tekniskt utförande (EN ISO :2006) Avläsning Geoteknisk undersökning och provning - Provtagning genom borrnings- och utgrävningsmetoder och grundvattenmätningar - Del 1: Tekniskt utförande (EN ISO :2006) 5. GEOTEKNISK KATEGORI Undersökningarna är utförda för Geoteknisk kategori ARKIVMATERIAL Tyréns AB har på uppdrag av Atrium Ljungberg AB utfört geotekniska undersökningar under år inom delar av fastighetens parkeringsytor. Undersökningspunkterna har erhållits digitalt från Tyréns AB och ett urval av dessa redovisas på ritningar tillhörande denna MUR. Undersökningspunkterna benämns GM Consult AB har på uppdrag av Botkyrka kommun utfört geotekniska undersökningar under år 1992, i läget för nuvarande moské söder om fastigheten Tegelbruket 1. Undersökningspunkterna har erhållits analogt från Botkyrka kommun och ett urval av dessa punkter har digitaliserats och redovisas på ritningar tillhörande denna MUR. Undersökningspunkterna benämns 92GM1 92GM10. Ovannämnda undersökningspunkters höjdsystem har konverterats från RH00 till gällande RH2000.

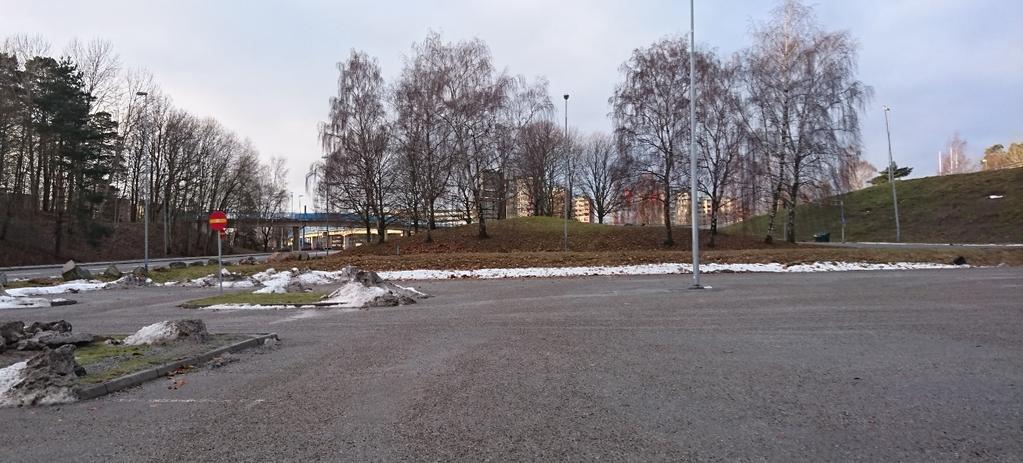

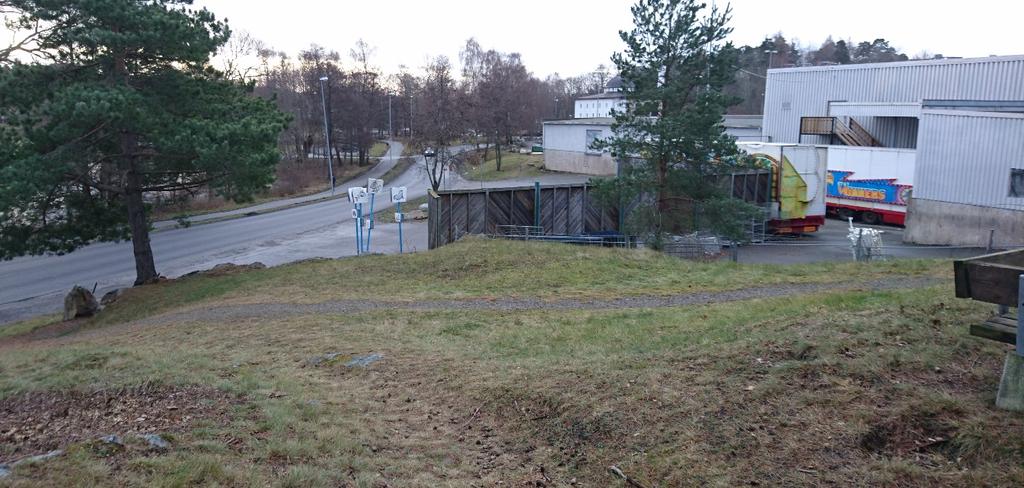

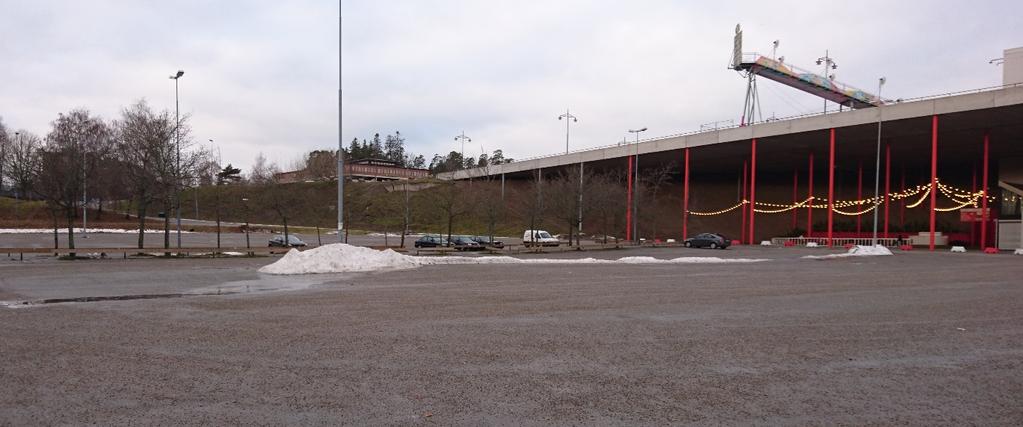

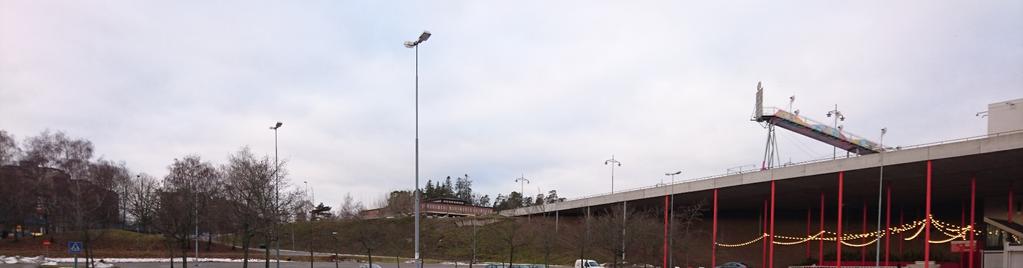

8 s 8 (14) 7. BEFINTLIGA FÖRHÅLLANDEN 7.1. Topografi och ytbeskaffenhet Undersökningsområdet består i huvudsak av hårdgjorda asfalterade ytor som nyttjas till parkeringsplatser och körytor (Figur 1). I utkanterna av området finns remsor med grönytor. I väst finns ett uppfyllt grönområde (Figur 2). Uppfyllnader förekommer även i nordöst under delar av ett parkeringsdäck. Enstaka träd förekommer i utkanterna av området och mitt på parkeringen. I nordöst finns en bergshöjd och på denna ligger en mindre asfalterad yta och en körväg. Här finns även grönytor med träd och buskage. Söder om undersökningsområdet finns ett skogsparti beläget på en höjd. Berg i dagen förekommer i de nordöstra delarna av området samt utanför området i sydväst. Fittjaviken ligger strax öster om undersökningsområdet. Fittjaviken övergår till Albysjön i söder och till Hagaviken i norr som är en del av Mälaren. Marknivåerna inom området varierar mellan ca +4 i öst till +6,5 i väst inom parkeringsytorna centralt på området. Det uppfyllda området i väst har en lägsta nivå på ca +8 och högsta nivå på ca +14. I nordöst varierar marknivån mellan ca +4 till +18. På parkeringsdäcket i norr ligger nivåerna på ca +17 till +19. Bergpartierna i nordöst har marknivåer som varierar mellan ca +4 till +14. Utanför området i syd ligger nivån på bergpartier på ca +12 till +17. Figur 1. Parkeringsdäck i norr, vy mot nordväst. Foto taget

9 s 9 (14) Figur 2. Uppfyllnader inom den västra delen, vy mot väst. Foto taget Figur 3. Del av handelsverksamhet och uppfyllt område i nordöst, vy mot syd. Foto taget Enligt Jordartskartan utförd av SGU (Figur 4) utgörs området inom parkeringsytorna av fyllning ovan glacial lera. I utkanterna av områdets östra delar förekommer glacial lera. I de södra och nordöstra delarna av området förekommer morän och berg.

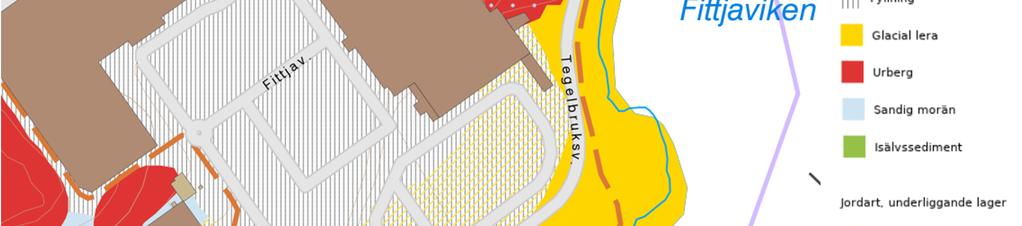

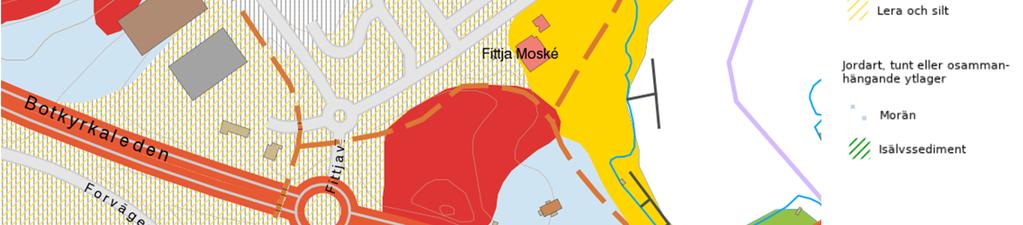

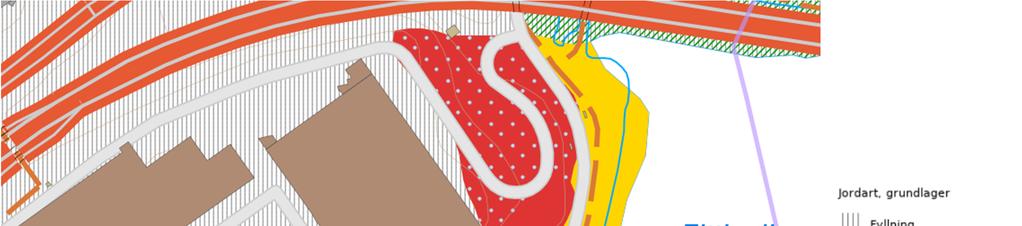

10 s 10 (14) Figur 4. Jordartskartan, Sveriges geologiska undersökning (SGU) hämtad Befintliga konstruktioner Centralt inom fastigheten finns en stor parkeringsyta. Ett större parkeringsdäck på pelare finns inom norra och nordvästra delen av fastigheten. I norr finns även byggnader för handelsverksamhet, där bl.a. Hornbach och Exploria Nöjescenter har sina lokaler. I den nordöstra delen av fastigheten finns en mindre parkeringsplats samt en körväg. En moské ligger strax söder om fastigheten och en bensinmack finns utanför fastigheten i väst. Tegelbruksvägen går längs fastighetens södra och nordöstra del och Fittjavägen sträcker sig längs fastigheten i väst. Strax norr om fastigheten sträcker sig E4/E20. Utanför området i syd går Botkyrkaleden. Ett flertal markförlagda ledningar finns inom och kring fastigheten. Dessa består av el-, tele- och fjärrvärmeledningar samt vatten-, dagvatten- och spillvattenledningar.

11 s 11 (14) 8. POSITIONERING Det mättekniska fältarbetet utfördes av AB Kartverkstan med Aneta Walczak och Joakim Lek som ansvariga mätningstekniker. Använt koordinatsystem är Sweref i plan och RH2000 i höjd. Utsättning av undersökningspunkter och inmätning av berg i dagen utfördes enligt bifogade mätrapporter, Bilaga GEOTEKNISKA FÄLTUNDERSÖKNINGAR 9.1. Utförda undersökningar Undersökningsarbetet omfattade följande: Jord-bergsondering i 14 punkter Slagsondering i 1 punkt Trycksondering i 7 punkter CPT-sondering i 2 punkter Upptagning av störda jordprover med provtagningsskruv i 7 punkter på 3-6 nivåer Upptagning av ostörda jordprover med provtagningskolv i 1 punkt på 3 nivåer Markradonmätning med radongasmätare Markus 10 i 4 punkter Mätning av gammastrålning och radiumhalt med gammaspektrometer BGO Gamma Surveyor II i 17 punkter Undersökningspunkterna benämns 18SG101 18SG Undersökningsperiod Geotekniska fältarbeten utfördes i tre omgångar; till och till samt Miljötekniska fältarbeten utfördes Mätningsarbeten utfördes , och , se mätrapporter Bilaga 1. Radonmätning utfördes under april 2018, se Bilaga Fältingenjörer Det geotekniska och miljötekniska fältarbetet utfördes av Structor Geoteknik Stockholm AB med Henrik Nordén som ansvarig fältingenjör. Markradonundersökningen utfördes av COWI AB med Göran Bard som ansvarig fältingenjör Kalibrering och certifiering Kalibrering av använd utrustning framgår av Fältrapport, Bilaga Provhantering Hantering av upptagna jordprover framgår av Fältrapport, Bilaga 2.

12 s 12 (14) 10. GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR Utförda undersökningar Det geotekniska laboratoriearbetet omfattade följande: Okulär jordartsbenämning, materialtyp och tjälfarlighetsklass på 22 upptagna störda jordprover Utvärdering av vattenkvot på 8 upptagna störda jordprover Utvärdering av konflytgräns på 7 upptagna störda jordprover Utvärdering av skrymdensitet på 1 upptaget stört jordprov Okulär jordartsbenämning samt utvärdering av skrymdensitet, naturlig vattenkvot, konflytgräns och skjuvhållfasthet på 3 upptagna ostörda jordprover Utvärdering av sensitivitet på 2 upptagna ostörda jordprover CRS-försök på 2 upptagna ostörda jordprover Undersökningsperiod Geotekniska laboratoriearbeten utfördes till och redovisas i Bilaga Laboratorieingenjör Geotekniska laboratoriearbeten utfördes av LabMind AB med Sölve Hov som ansvarig laboratorieingenjör. 11. GEOHYDROLOGISKA UNDERSÖKNINGAR Utförda undersökningar och undersökningsperiod Tre grundvattenrör, benämnda SG1037, SG1038 och SG1052, har installerats med spetsen i friktionsjorden under leran. Rör SG1037 ligger inom den västra delen av parkeringen och rör SG1038 ligger på parkeringens sydöstra sida. Rör SG1052 ligger inom höjdpartiet i nordöst. I Tabell 5, 6 och 7 redovisas resultatet av utförda lodningar i dessa rör. Tre äldre grundvattenrör, benämnda GV8, GV20 och GV29, har installerats på fastigheten av Tyréns AB under åren Rören GV8 och GV20 är belägna på den övre parkeringen i norr. Rör GV29 är belägen på den södra parkeringen i öst (närmast nuvarande undersökningspunkt 18SG118). Äldre lodningar som utförts i dessa rör redovisas i Tabell 8, 9 och 10. Tabell 5. Grundvattenrör SG1037 Datum Grundvattnets trycknivå (m.ö.h.) Grundvattnets trycknivå under markytan (m) ,1 3, Torr Torr

13 s 13 (14) Tabell 6. Grundvattenrör SG1038 Datum Grundvattnets trycknivå (m.ö.h.) Grundvattnets trycknivå under markytan (m) ,4 3, ,3 3,5 Tabell 7. Grundvattenrör SG1052 Datum Grundvattnets trycknivå Grundvattnets trycknivå (m.ö.h.) under markytan (m) ,0 7,4 Tabell 8. Grundvattenrör GV8 Datum Grundvattnets trycknivå (m.ö.h.) Grundvattnets trycknivå under markytan (m) Torr Torr Torr Torr Torr Torr Torr Torr Torr Torr Tabell 9. Grundvattenrör GV20 Datum Grundvattnets trycknivå (m.ö.h.) Grundvattnets trycknivå under markytan (m) ,0 10, ,2 12, ,2 12, Torr Torr ,1 11, ,2 9,0 Tabell 10. Grundvattenrör GV29 Datum Grundvattnets trycknivå (m.ö.h.) Grundvattnets trycknivå under markytan (m) ,90 3, ,87 3, Fältingenjörer Se 9.3

14 s 14 (14) 12. MILJÖTEKNISKA FÄLTUNDERSÖKNINGAR Structor Miljöbyrån Stockholm AB har på uppdrag av Stendörren Fastigheter AB utfört en miljöteknisk markundersökning som finns sammanfattad i en rapport daterad Utförda fältundersökningar I samband med geotekniska fältarbeten utfördes miljöprovtagning med Structor Miljöbyrån Stockholm AB. 13. HÄRLEDDA VÄRDEN Geologisk jordlagerbeskrivning Jordlagerföljden består överst av mäktiga fyllningslager med förekomst av block i fyllningen. Under fyllningen finns torrskorpelera/lera varvat med sand och silt ovan friktionsjord på berg Hållfasthetsegenskaper Redovisning av härledda och korrigerade värden för skjuvhållfastheter redovisas i Bilaga 7-8 och har utvärderats från CPT-sondering och vingförsök i fält samt från konförsök i laboratorium på ostörda jordprover Deformationsegenskaper Redovisning av härledda och korrigerade värden för densiteter och förkonsolideringsspänning (sigma c) redovisas i Bilaga 8 och har utvärderats från CRSförsök och rutinundersökning på ostörda jordprover i laboratorium samt från CPTsondering i fält. Structor Geoteknik Stockholm AB Malin Lund Uppdragsledare Rogin Ramak Handläggare Malin Lund Interngranskare
