1 MUR (Markteknisk undersökningsrapport)/geoteknik Översiktlig geoteknisk undersökning KÖPMANBERGET 2:9, HUDIKSVALL

2 Uppdrag: Köpmanberget 2:9, Hudiksvall Titel på rapport: MUR/Markteknisk undersökningsrapport Status: Leverans Datum: Medverkande Beställare: Kontaktperson: Hudiksvalls kommun Jonas Rasmusson Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Håkan Henriksson, Tyréns AB Håkan Henriksson, Tyréns AB Håkan Henriksson, Tyréns AB Thomas alker, Tyréns AB Författare: Datum: Handlingen granskad av: Datum: Tyréns AB Skolhusallén 9 Tel: Säte: Stockholm Org.Nr: O:\sun\248291\G\_Text\Köpmanberget 2_9\MUR - Köpmanberget 2_9_ revidering.docx

3 Sammanfattning Undersökningen omfattas av totalt sex undersökningspunkter (vara två punkter på vatten) och som visar att området utgörs av grovkorniga fyllnadsmassor. Fyllningen bedöms ansluta mot fastare naturliga jordar. Inga direkta sättnings- eller stabilitetsproblem bedöms råda och byggande av planerade flervåningshus är fullt tänkbara. Dock bör kompletterande sonderingar i slutgiltiga huslägen utföras, för att bekräfta och komplettera denna utredning. Uppdrag: , Köpmanberget 2:9 Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Köpmanberget 2_9\MUR - Köpmanberget 2_9_ revidering.docx 3(12)

4 Innehållsförteckning 1 Objekt Ändamål Underlag för undersökningen Styrande dokument Geoteknisk kategori Arkivmaterial Befintliga förhållanden Topografi och ytbeskaffenhet Befintliga konstruktioner Höjd- och koordinatsystem Geotekniska fältundersökningar Utförda sonderingar Utförda provtagningar Utförda lodningar från is Undersökningsperiod Fältingenjörer Kalibrering och certifiering Provhantering Geotekniska laboratorieundersökningar Utförda undersökningar Undersökningsperiod Laboratorieingenjörer Provförvaring Hydrogeologiska undersökningar Utförda undersökningar Härledda värden Jordartsbeskrivning Sektion C Sektion D Hållfasthets- och deformationsegenskaper Hydrogeologiska egenskaper Miljötekniska egenskaper Rekommendationer Övrigt Uppdrag: , Köpmanberget 2:9 Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Köpmanberget 2_9\MUR - Köpmanberget 2_9_ revidering.docx 4(12)

5 Bilagor Beteckning Datum Bilaga 1 - CONRAD-tolkningar av CPT-sonderingar Tillhörande dokument/hänvisningar Beteckning Datum Labrapport Fältrapport Ritningar Beteckning Skala Datum Översiktplan 1: Plan- och sektionsritning 1:100, 1: O:\sun\248291\G\_Text\Köpmanberget 2_9\MUR - Köpmanberget 2_9_ revidering.docx

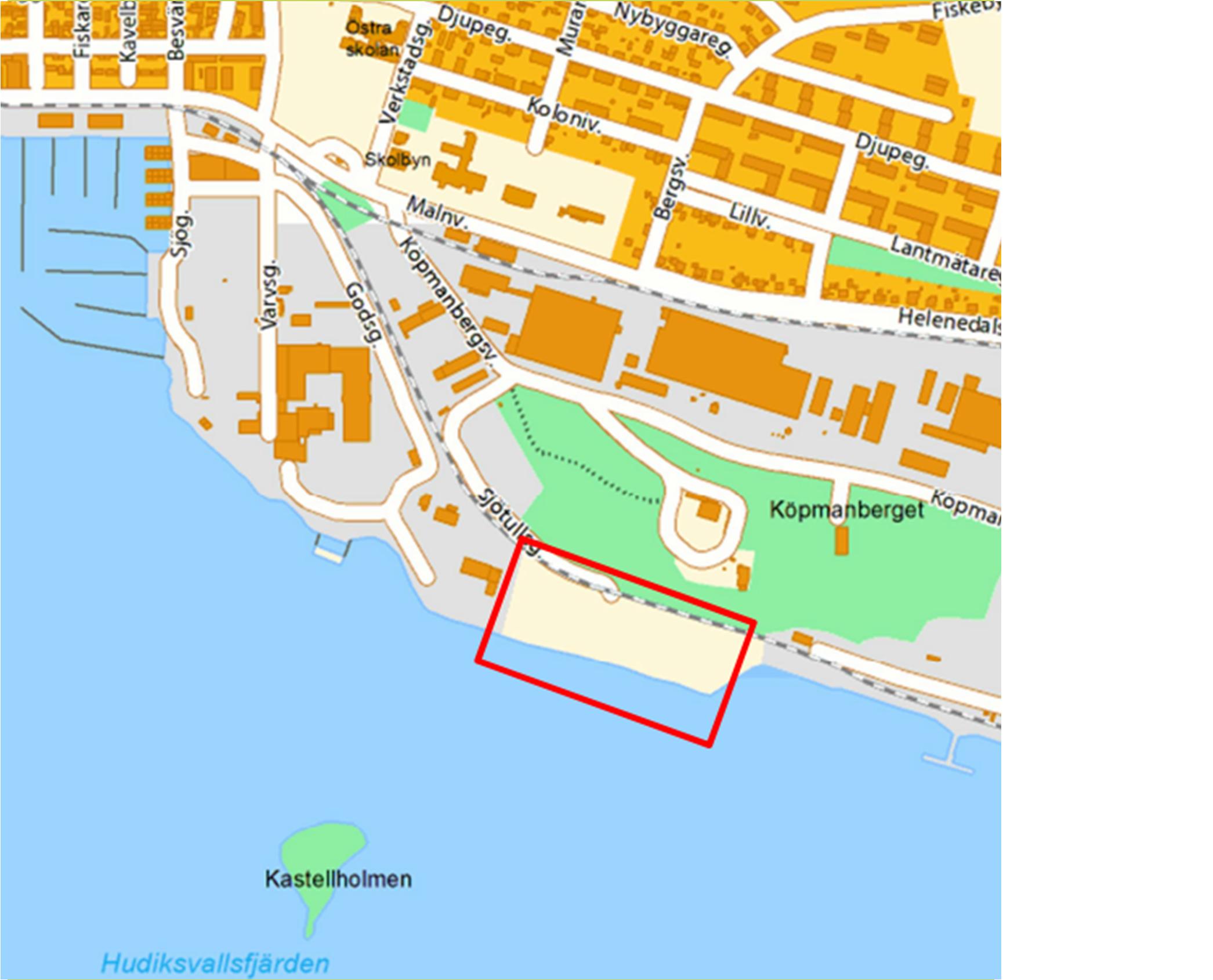

6 1 Objekt Tyréns AB har på uppdrag av Hudiksvalls kommun utfört en översiktlig geoteknisk undersökning för fastigheten Köpmanberget 2:9, Hudiksvall. 2 Ändamål Ändamålet med undersökningen har varit att undersöka de geotekniska och hydrogeologiska förhållandena för schakt och grundläggning av kommande flervåningshus. 3 Underlag för undersökningen Underlag som använts för planering av de geotekniska undersökningarna har varit: Grundkarta i dwg-format, daterad i skala 1:1000. Koordinatsystem SEREF och höjdsystem RH2000 Uppdrag: , Köpmanberget 2:9 Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Köpmanberget 2_9\MUR - Köpmanberget 2_9_ revidering.docx 6(12)

7 4 Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande Geoteknisk fälthandbok SGF Rapport 1:96 samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2. Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument ST/VIM SIS-CEN ISO TS / Geoteknisk fälthandbok SGF Rapport 1:96 Övriga ej Europastandarder Slagsondering Geoteknisk fälthandbok SGF Rapport 1:96 Provtagningar Skruvprovtagning EN ISO :2006/ Geoteknisk fälthandbok SGF Rapport 1:96 Tabell 3. Laboratorieundersökningar Metod Standard eller annat styrande dokument Klassificering SS-EN/ISO Geoteknisk kategori Utförda undersökningar är utförda i enlighet med Geoteknisk kategori 2 (GK2) för konstruktion/grundläggning. 6 Arkivmaterial Inom området för fastigheten Köpmanholmen 2:9 har en tidigare geoteknisk- och en miljöteknisk undersökning noterats inom aktuellt område. Dessa undersökningar har dock inte inarbetats i denna handling. Geoteknisk undersökning utförd av VBB, daterad Miljöteknisk undersökning utförd av Sweco, daterad Uppdrag: , Köpmanberget 2:9 Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Köpmanberget 2_9\MUR - Köpmanberget 2_9_ revidering.docx 7(12)

8 7 Befintliga förhållanden 7.1 Topografi och ytbeskaffenhet Området utgörs av havsnära planområde, och används som promenadstråk samt rekreationsområde. Det fylldes ut med sprängstensmassor från byggnationen av Köpmanbergets bergrum i slutet av 1970-talet. 7.2 Befintliga konstruktioner Inom aktuell fastighet återfinns inga befintliga byggnader eller anläggningar. 8 Höjd- och koordinatsystem Inmätning av geotekniska undersökningar har utförts av Hudiksvalls kommuns Mark- och mätavdelning i koordinatsystem SEREF och höjdsystem RH Geotekniska fältundersökningar 9.1 Utförda sonderingar Aktuella sonderingar på land omfattar: JB-sondering (JB) i 6 st punkter Aktuella sonderingar på is omfattar: CPT-sondering (CPT) i 2 st punkter Utförda sonderingar redovisas i Fältrapport, daterad Utförda provtagningar Aktuella provtagningar på land omfattar: Störd provtagning med skruvborr (Skr) i 2 st punkter Prover har tagits upp och förslutits i diffusionstäta plastpåsar och förvaras i kylskåp i minst 3 månader. Vid provtagningstillfället kunde inga onaturliga färgskiftningar eller lukter noteras i fyllningen, som tyder på några föroreningar. Utförda provtagningar redovisas i Fältrapport, daterad Utförda lodningar från is Lodningar av vattendjupet har utförts av Hudiksvalls mark- och mätavdelning i de två aktuella sektionernas läge. Mätningarna har utförts från is och med hjälp av ett manuellt lod. Punkterna har sedan mätts in i aktuellt koordinat- och höjdsystem. Uppdrag: , Köpmanberget 2:9 Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Köpmanberget 2_9\MUR - Köpmanberget 2_9_ revidering.docx 8(12)

9 9.4 Undersökningsperiod Undersökningarna har utförts under perioden Fältingenjörer Fältarbete har utförts av Ingemar Engström, fältingenjör Tyréns AB. 9.6 Kalibrering och certifiering Undersökningarna har utförts med borrbandvagn Geotech 604. Tabell 4. Utrustning och kalibrering Utrustning Kalibrerad Kalibrerad av Borrbandvagn 604D Christian von alden, Georent i Sverige AB 9.7 Provhantering Provhantering och hantering av jordprover har utförts enligt SGF Rapport 1:96 Geoteknisk Fälthandbok. Störda prover har förvarats och transporterats i provpåsar av plast. 10 Geotekniska laboratorieundersökningar 10.1 Utförda undersökningar Aktuella laboratorieundersökningar omfattar: Jordartbenämning av 12 st prover Inga luktintryck eller särskilda färgförändringar som kan vara orsakade av föroreningar, noterades vid undersökningstillfället Utförda provtagningar redovisas i Labrapport, daterad Undersökningsperiod Laboratorieundersökningar har utförts Laboratorieingenjörer Laboratorieundersökningar har utförts av Håkan Henriksson, laboratorieingenjör Tyréns AB Provförvaring Jordproverna har efter mottagande förvarats i kylskåp. Proverna sparas därefter i minst tre månader efter utförd rutinundersökning. Uppdrag: , Köpmanberget 2:9 Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Köpmanberget 2_9\MUR - Köpmanberget 2_9_ revidering.docx 9(12)

10 11 Hydrogeologiska undersökningar 11.1 Utförda undersökningar Inga hydrogeologiska undersökningar har utförts inom aktuellt område. Noteringar av ev. grundvattenytor i provtagningspunkterna har dock utförs, utan att någon sådan har noterats. Havets nivå var vid inmätningstillfället på nivån -0,3m. Uppdrag: , Köpmanberget 2:9 Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Köpmanberget 2_9\MUR - Köpmanberget 2_9_ revidering.docx 10(12)

11 12 Härledda värden 12.1 Jordartsbeskrivning Området utgör generellt av 2,6 till minst 12 meter fyllning Sektion C I punkt T1 har berg noterats ca 19 meter under markytan. Ett flertal block har borrats igenom från ca 2m ner till ca 18m. Dock är det svårt att avgöra om alla blocken härrör från fyllning eller om de är naturligt lagrade. Inga lösa sediment har konstaterats. I punkt T2 har skruvprovtagningen i fyllningen avslutats 4,0 meter under markytan, på nivån -0,6m. Troligtvis är fyllningstjocklek betydligt mäktigare i denna punkt. JB-sonderingen visar att ett flertal block har borrats igenom och som bedöms härstamma från fyllningen och inte från naturlig mark. I undersökningspunkt T3 kan man tolka av JB-sonderingen, att fyllningen övergår i ett lösare sedimentlager mellan ca 12-13meter. Därefter övergår den troligen en naturligt lagrad friktionsjord. Borrningarna har avslutats ca 14,5 meter under markytan på nivån ca -12m. I punkt T4, som har borrats från is och hade vid undersökningstillfället ett vattendjup på ca 6,5m. Jordlagren utgörs i huvudsak av lösa lersediment ner nivån -14m. CPT-sonderingen har avslutats i fast friktionsjord. Sonderingen har tolkats i CONRAD, se bilaga Sektion D I punkt T5 har provtagning utförts ner till 3,0meter under markytan. En grovkorning fyllning kan konstateras ner till 2,6m. Den underlagras av en silt. Det har dock inte fastställts om silten är fyllnadsmassor eller naturligt lagrad jord. Sju meter under markytan har berg påträffats, på nivån -4,2meter. Sondering har sedan avbrutits fyra meter ner i berget på nivån -8,2meter. I punkt T6 har berg noterats ca 16 meter under markytan. Friktionsjord/fyllning med ett flertal block har borrats ner till ca 16meters djup. Dock är det svårt att avgöra om alla blocken härrör från fyllning eller om de är naturligt lagrade. Inga lösa sediment har konstaterats. Sonderingen har avbrutits efter ca 3meter i berget på nivån -16,2. I punkt T7 har sonderingen avslutats ca 19meter under markytan på nivån -16,4meter. Inget berg har konstaterats, inte heller några lösare sedimentskikt. Det går inte att tolka vart gränsen för fyllningen och den naturliga jorden återfinns. Sonderingarna har borrat igen ett flertal block. I punkt T8, som har borrats från is och med ett vattendjup på ca 7meter, har lösa lersediment konstaterats ner till sonderingstopp, ca 12meter under vattenytan på nivån ca -12,4meter. Sonderingen har tolkats i CONRAD, se bilaga Hållfasthets- och deformationsegenskaper Inga härledda värden har skattats utifrån utförda sonderingar. Det får utföras i ett senare skede, när byggnaders läge och storlek är kända. Området utgör sedan i slutet av 1970-talet av grovkorniga fyllnadsmassor. Endast i en undersökningspunkt (T3) har ett lösare sedimentskikt kunna konstaterats. I övrigt har troligen fyllningen kontakt med fast naturlig friktionsjord, och eventuella sättningar eliminerats. Uppdrag: , Köpmanberget 2:9 Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Köpmanberget 2_9\MUR - Köpmanberget 2_9_ revidering.docx 11(12)

12 12.3 Hydrogeologiska egenskaper Eventuella grundvattenytor i området, skiftar troligen med höjdförändringarna i havet. Vid undersökningstillfället låg havets vattenyta på -0,28m, enligt höjdsystem RH Miljötekniska egenskaper Inga luktintryck eller särskilda färgförändringar som kan vara orsakade av föroreningar, noterades vid undersökningstillfället 13 Rekommendationer De översiktliga geotekniska undersökningarna som har utförs, visar att grundläggning av planerade flervåningshus med platta på mark eller plintar är fullt tänkbart. I detta skede bedöms grundläggning med pålar vara nödvändig. Dock bör kompletterande sonderingar i ett detaljerat skede utföras, för att säkerställa grundförhållandet i kommande byggnationslägen. 14 Övrigt Undersökningsresultaten redovisas på bifogade handlingar och ritningar. För förklaring till de geotekniska beteckningarna hänvisas till SGF:s hemsida: (Svenska Geotekniska Föreningen). Uppdrag: , Köpmanberget 2:9 Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Köpmanberget 2_9\MUR - Köpmanberget 2_9_ revidering.docx 12(12)

13 BILAGA 1, CONRAD-tolkningar - SIDA 14(35) C P T - sondering Projekt Köpmanberget 2: Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens 0.00 m 0.00 m m 0.00 m vy m Kalibreringsdata Spets 4381 Datum Areafaktor a Areafaktor b Skalfaktorer Förborrat material Geometri Vätska i filter Operatör Utrustning x Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck OmrådeFaktor Område Faktor Område Faktor kpa 0.0 kpa Plats Borrhål Datum Vatten Normal Fett och glycerin Ingemar Engström Geotech CPT Portryck registrerat vid sondering Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Hudiksvall T Portryck Friktion Spetstryck (ingen) (ingen) (ingen) Bedömd sonderingsklass Klass 2 Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering Djup (m) 0.00 Portryck (kpa) 0.00 Djup (m) Djup (m) Från Till Densitet (ton/m 3 ) Flytgräns Jordart Anmärkning O:\SUN\248291\G\CONRAD\T4.CP

14 BILAGA 1, CONRAD-tolkningar - SIDA 11(35) Lutning (grader) O:\SUN\248291\G\CONRAD\T4.CP CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå 0.00 m 0.00 m m 0.00 m Referens Nivå vid referens Förborrat material Geometri vy m Vatten Normal Vätska i filter Fett och glycerin Borrpunktens koord. Utrustning Geotech CPT Sond nr 4381 Projekt Projekt nr Plats Borrhål Datum Köpmanberget 2: Hudiksvall T Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, Du (kpa) Friktionskvot R ft (%) Portrycksparameter B q DU 3 U o 4 5 DU 6 U o Djup (m) DU U o 10 DU 11 U o 12 DU 13 14

15 BILAGA 1, CONRAD-tolkningar - SIDA 12(35) + x o x o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad + x O:\SUN\248291\G\CONRAD\T4.CP o CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup vy m 0.00 m 0.00 m Förborrningsdjup Förborrat material Utrustning Geometri 0.00 m Vatten Geotech CPT Normal Utvärderare Datum för utvärdering Håkan Henriksson Projekt Projekt nr Plats Borrhål Datum Köpmanberget 2: Hudiksvall T Klassificering Odränerad skjuvhållfasthet t fu (kpa) Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MPa) Djup (m) Cl Si Sa EL vl EL vl EL vl L v L Si Si x x

16 BILAGA 1, CONRAD-tolkningar - SIDA 13(35) () O:\SUN\248291\G\CONRAD\T4.CP CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup vy m 0.00 m 0.00 m Förborrningsdjup Förborrat material Utrustning Geometri 0.00 m Vatten Geotech CPT Normal Utvärderare Datum för utvärdering Håkan Henriksson Projekt Projekt nr Plats Borrhål Datum Köpmanberget 2: Hudiksvall T Klassificering Effektivtryck (kpa) Odränerad skjuvhållfasthet t fu (kpa) Djup (m) Cl Si Sa EL vl EL vl EL vl L v L Si Si

17 C P T - sondering Projekt Köpmanberget 2: Djup (m) Från Till Klassificering Cl L Si v L Sa v L Si Si Si Si r t/m w L t fu kpa (2.4) (4.9) (7.6) (10.8) (8.2) (8.1) (8.0) (9.0) (9.6) (9.5) (10.0) (10.3) (10.8) (10.3) (9.6) (9.9) (10.5) (10.2) (10.7) (11.4) (11.4) (12.4) (12.2) (12.8) (13.2) (13.9) (15.1) (15.0) (15.7) (17.1) (16.3) (13.7) (13.7) (15.5) (15.4) (19.4) (16.2) (21.9) ((57.0)) Plats Borrhål Datum f o BILAGA 1, CONRAD-tolkningar - SIDA 15(35) Hudiksvall T s vo s' vo kpa kpa kpa s' c Sida 1 av 1 OCR I D E M OC M % MPa MPa MPa O:\SUN\248291\G\CONRAD\T4.CP

18 BILAGA 1, CONRAD-tolkningar - SIDA 16(35) CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens Köpmanberget 2: Tyréns AB Ingemar Engström 0.00 m 0.00 m m 0.00 m vy m Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Plats Borrhål Datum Vatten Normal Fett och glycerin Geotech CPT 4381 Hudiksvall T x Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa Uppmätt portryck, u, kpa Totalt spetstryck, q 1 t MPa Registrerat spetstryck, q c MPa Registrerad mantelfriktion, f s, kpa q,mpa Djup (m) O:\SUN\248291\G\CONRAD\T4.CP

19 C P T - sondering Projekt Köpmanberget 2: Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens 0,00 m 0,00 m 12,12 m 0,00 m vy -0,30 m Kalibreringsdata Spets 4381 Datum Areafaktor a 0,848 Areafaktor b 0,000 Skalfaktorer Förborrat material Geometri Vätska i filter Operatör Utrustning x Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck Område Faktor Område Faktor Område Faktor 2, , ,0 kpa 0,0 kpa 0,000 0,000 Plats Borrhål Datum Vatten Normal Fett och glycerin Ingemar Engström Geotech CPT Portryck registrerat vid sondering Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Hudiksvall T Portryck Friktion Spetstryck 259,90 260,00 0,10 120,20 119,90-0,30 4,62 4,64 0,02 (ingen) (ingen) (ingen) Bedömd sonderingsklass Klass 2 Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering Djup (m) 0,00 Portryck (kpa) 0,00 Djup (m) Djup (m) Från Till 0,00 7,00 Densitet (ton/m 3 ) Flytgräns Jordart Anmärkning O:\SUN\248291\G\CONRAD\T8.CP

20 Lutning (grader) O:\SUN\248291\G\CONRAD\T8.CP CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå 0,00 m 0,00 m 12,12 m 0,00 m Referens Nivå vid referens Förborrat material Geometri vy -0,30 m Vatten Normal Vätska i filter Fett och glycerin Borrpunktens koord. Utrustning Geotech CPT Sond nr 4381 Projekt Projekt nr Plats Borrhål Datum Köpmanberget 2: Hudiksvall T Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, Du (kpa) Friktionskvot R ft (%) Portrycksparameter B q ,0 0,5 1,0 1, DU U o 3 4 DU 5 U o 6 DU Djup (m) 7 U o 8 DU 9 10 DU U o DU U o

21 O:\SUN\248291\G\CONRAD\T8.CP o CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup vy -0,30 m 0,00 m 0,00 m Förborrningsdjup Förborrat material Utrustning Geometri 0,00 m Vatten Geotech CPT Normal Utvärderare Datum för utvärdering Håkan Henriksson Projekt Projekt nr Plats Borrhål Datum Köpmanberget 2: Hudiksvall T Klassificering Odränerad skjuvhållfasthet t fu (kpa) Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MPa) x o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad Djup (m) Si EL Cl Si vl EL vl Si Sa v L x x + x

22 O:\SUN\248291\G\CONRAD\T8.CP CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup vy -0,30 m 0,00 m 0,00 m Förborrningsdjup Förborrat material Utrustning Geometri 0,00 m Vatten Geotech CPT Normal Utvärderare Datum för utvärdering Håkan Henriksson Projekt Projekt nr Plats Borrhål Datum Köpmanberget 2: Hudiksvall T Klassificering Effektivtryck (kpa) Odränerad skjuvhållfasthet t fu (kpa) Djup (m) Cl EL vl Si Si Sa EL vl v L Si

23 C P T - sondering Projekt Köpmanberget 2: Plats Borrhål Datum Hudiksvall T Sida 1 av 1 Djup (m) Från Till 0,00 0,00 0,20 0,40 0,60 0,80 1,20 1,40 1,60 1,80 2,00 2,20 2,40 2,60 2,80 3,00 3,20 3,40 3,60 3,80 4,00 4,20 4,40 4,60 4,80 5,00 5,20 5,40 5,60 5,80 6,00 6,20 6,40 6,60 6,80 7,00 7,20 7,40 7,60 7,80 8,00 8,20 8,40 8,60 8,80 9,00 9,20 9,40 9,60 9,80 10,00 10,20 10,40 10,60 10, ,20 11,40 11,60 11,80 0,00 0,20 0,40 0,60 0,80 1,20 1,40 1,60 1,80 2,00 2,20 2,40 2,60 2,80 3,00 3,20 3,40 3,60 3,80 4,00 4,20 4,40 4,60 4,80 5,00 5,20 5,40 5,60 5,80 6,00 6,20 6,40 6,60 6,80 7,00 7,20 7,40 7,60 7,80 8,00 8,20 8,40 8,60 8,80 9,00 9,20 9,40 9,60 9,80 10,00 10,20 10,40 10,60 10, ,20 11,40 11,60 11,80 11,97 Klassificering Sa v L Si Si Si Si Si Si Si Si Si Si r t/m 3 1,30 1,30 1,30 1,30 1,30 1,30 1,30 1,30 1,30 1,30 1,45 1,45 1,45 1,45 1,45 1,45 1,45 1,45 1,60 1,60 1,45 1,60 1,45 1,30 1,70 w L t fu kpa (3,7) (5,5) (5,5) (5,1) (4,7) (4,9) (5,2) (5,5) (5,9) (6,3) (6,5) (6,7) (6,7) (7,3) (7,6) (6,8) (7,7) (7,5) (7,0) (9,1) (10,6) (9,1) (9,9) (17,8) f o 37,7 s vo s' vo s' c kpa kpa kpa 0,0 1,0 3,1 5,2 7,2 9,3 11,3 13,4 15,5 17,5 19,6 21,6 23,7 25,8 27,8 29,9 31,9 34,0 36,1 38,1 40,2 42,2 44,3 46,4 48,4 50,5 52,5 54,6 56,7 58,7 60,8 62,8 64,9 67,0 69,0 71,1 73,4 75,9 78,5 81,0 83,6 86,1 88,7 91,2 93,8 96,3 99,0 101,9 104,7 107,6 110,4 113,3 116,1 118,9 121,9 125,1 128,1 131,1 134,1 136,8 139,5 0,0 0,0 0,1 0,2 0,2 0,3 0,3 0,4 0,5 0,5 0,6 0,6 0,7 0,8 0,8 0,9 0,9 1,0 1,1 1,1 1,2 1,2 1,3 1,4 1,4 1,5 1,5 1,6 1,7 1,7 1,8 1,8 1,9 2,0 2,0 2,1 2,4 2,9 3,5 4,0 4,6 5,1 5,7 6,2 6,8 7,3 8,0 8,9 9,7 10,6 11,4 12,3 13,1 13,9 14,9 16,1 17,1 18,1 19,1 19,8 20,6 OCR I D E M OC M % MPa MPa MPa 50,4 10,2 12,7 10,2 O:\SUN\248291\G\CONRAD\T8.CP

24 CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens Köpmanberget 2: Tyréns AB Ingemar Engström 0,00 m 0,00 m 12,12 m 0,00 m vy -0,30 m Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Plats Borrhål Datum Vatten Normal Fett och glycerin Geotech CPT 4381 Hudiksvall T x Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa Uppmätt portryck, u, kpa Totalt spetstryck, q 1 t MPa Registrerat spetstryck, q c MPa Registrerad mantelfriktion, f s, kpa q,mpa Djup (m) O:\SUN\248291\G\CONRAD\T8.CP

25 BILAGA 1, CONRAD-tolkningar - SIDA 23(35) LABORATORIERAPPORT KÖPMANBERGET 2:9, HUDIKSVALL

26 BILAGA 1, CONRAD-tolkningar - SIDA 24(35) Uppdrag: , Köpmanberget 2:9, Hudiksvall Titel på rapport: Laboratorierapport Status: Leverans Datum: Medverkande Beställare: Kontaktperson: Hudiksvalls kommun Jonas Rasmusson Konsult: Uppdragsansvarig: Handläggare: Håkan Henriksson, Tyréns AB Håkan Henriksson, Tyréns AB Håkan Henriksson, Tyréns AB Författare: Datum: Tyréns AB Box Sundsvall Skolhusallén 9 Tel: Säte: Stockholm Org.Nr: O:\sun\248291\G\_Text\Köpmanholmen 2_9\Labrapport-Köpmanberget 2_9.docx

27 BILAGA 1, CONRAD-tolkningar - SIDA 25(35) Innehållsförteckning 1 Omfattning... 4 Bilagor Beteckning Datum Bilaga 1 - Provtabell störda prover Tillhörande dokument/hänvisningar Denna Laboratorierapport/Geoteknik tillhör MUR/Geoteknik, daterad Uppdrag: , Köpmanberget 2:9, Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Köpmanholmen 2_9\Labrapport-Köpmanberget 2_9.docx 3(4)

28 BILAGA 1, CONRAD-tolkningar - SIDA 26(35) 1 Omfattning Tabell 1. Utförda laboratorieundersökningar enligt följande standarder/tekniska specifikationer/metodbeskrivningar Metod Standard eller annat styrande dokument Klassificering SS-EN/ISO Uppdrag: , Köpmanberget 2:9, Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Köpmanholmen 2_9\Labrapport-Köpmanberget 2_9.docx 4(4)

29 BILAGA 1, CONRAD-tolkningar - SIDA 27(35) PROVTABELL BILAGA Uppdragsnamn Uppdragsnummer: Sida 1 Köpmanberget 2:9, Hudiksvall Borrhåls-nummer Jordart Enligt TK Geo/ AMA Anläggning Materialtyp Tjälfarlighetsklass T2 0-0,3 Skr Mulljord/vegetation 6B 1 0,3-1,0 " Silt 4A 4 1,0-2,0 " Fyllning/mullhaltig grusig sand 4A 3 2,0-3,0 " Fyllning/mullhaltig grusig sand 4A 3 3,0-4,0 " Fyllning/mullhaltig grusig sand 4A 3 Djup under my/provtagningsnivå Provtagningssätt Vattenkvot Konflytgräns Anm. T5 0-0,5 Skr Fyllning/grusig sand 2 1 0,5-1,0 " Fyllning/mullhaltig siltig Sand 4A 3 1,0-1,5 " Fyllning/grusig siltig sand 4A 3 1,5-2,0 " Fyllning/grusig siltig sand 4A 3 2,0-2,6 " Fyllning/grusig siltig sand 4A 3 2,6-3,0 " Silt 5A 4 Lab. undersökare Håkan Henriksson Undersökningsdatum

30 BILAGA 1, CONRAD-tolkningar - SIDA 28(35) FÄLTRAPPORT/GEOTEKNIK KÖPMANBERGET 2:9, HUDIKSVALL

31 BILAGA 1, CONRAD-tolkningar - SIDA 29(35) Uppdrag:, Titel på rapport: , Köpmanberget 2:9, Hudiksvall Status: Leverans Datum: Medverkande Beställare: Kontaktperson: Hudiksvalls kommun Jonas Rasmusson Konsult: Uppdragsansvarig: Handläggare: Håkan Henriksson, Tyréns AB Håkan Henriksson, Tyréns AB Håkan Henriksson, Tyréns AB Författare: Datum: Tyréns AB Box Sundsvall Tel: Säte: Stockholm Org.Nr: O:\sun\248291\G\_Text\Köpmanholmen 2_9\Fältrapport-Köpmanberget 2_9.docx

32 BILAGA 1, CONRAD-tolkningar - SIDA 30(35) Innehållsförteckning 1 Allmän projektinformation Omfattning... 5 Bilagor Bilaga 1 Kalibreringsprotokoll kraftgivare borrbandvagn Tillhörande dokument/hänvisningar Denna Fältrapport/Geoteknik tillhör MUR/Geoteknik, daterad Uppdrag: , Köpmanberget 2:9, Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Köpmanholmen 2_9\Fältrapport-Köpmanberget 2_9.docx 3(5)

33 BILAGA 1, CONRAD-tolkningar - SIDA 31(35) 1 Allmän projektinformation Datum: Utrustning: Ledningsutsättning: Borrbandvagn Geotech 604D Ledningskollen.se Ansvarig fältingenjör: Ingemar Engström O:\sun\248291\G\_Text\Köpmanholmen 2_9\Fältrapport-Köpmanberget 2_9.docx

34 BILAGA 1, CONRAD-tolkningar - SIDA 32(35) 2 Omfattning Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande SS-EN-ISO / Geoteknisk fälthandbok SGF Rapport 1:96 Beteckningssystem EN ISO :2006 Tabell 2. Fältundersökningar Undersökningsmetod CPT, CPTU/ Spetstrycksondering Standard eller annat styrande dokument SS-EN ISO / Geoteknisk fälthandbok SGF Rapport 1:96 Övriga ej Europastandarder Jb-sondering SGF Rapport 2:99/ Geoteknisk fälthandbok SGF Rapport 1:96 Provtagningar Skruvprovtagning EN ISO :2006/ Geoteknisk fälthandbok SGF Rapport 1:96 Tabell 3. Utförda undersökningspunkter Id Typ Filnamn T1 JB2 T JB2 T2 JB2, Skr T JB2 T3 JB2 T JB2 T4 CPT T4.cpt T5 JB2, Skr T JB2 T6 JB2 T JB2 T7 JB2 T JB2 T8 CPT T8.cpt Uppdrag: , Köpmanberget 2:9, Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Köpmanholmen 2_9\Fältrapport-Köpmanberget 2_9.docx 5(5)

35 BILAGA 1, CONRAD-tolkningar - SIDA 33(35)

36 BILAGA 1, CONRAD-tolkningar - SIDA 34(35)

37

38 BILAGA 1, CONRAD-tolkningar - SIDA 35(35)
