1 Stenungsunds kommun,, detaljplan Markteknisk undersökningsrapport, Geoteknik MUR/Geo

2 Stenungsunds kommun,, detaljplan Markteknisk undersökningsrapport, Geoteknik MUR/Geo Beställare: Stenungsundshem AB Bo Stenungsund Beställarens representant: Kenneth Funeskog Konsult: Norconsult AB Bo Göteborg Uppdragsledare Handläggare Eva Wallin Lisa Pålsson Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: \\norconsultad.com\dfs\swe\göteborg\ndata\104\03\ \5 arbetsmaterial\01 dokument\g\mur\mur.doc Daniel Svärd n:\104\03\ \5 arbetsmaterial\01 dokument\g\mur\mur.doc Stenungsunds kommun,, detaljplan Markteknisk undersökningsrapport, Geoteknik MUR/Geo

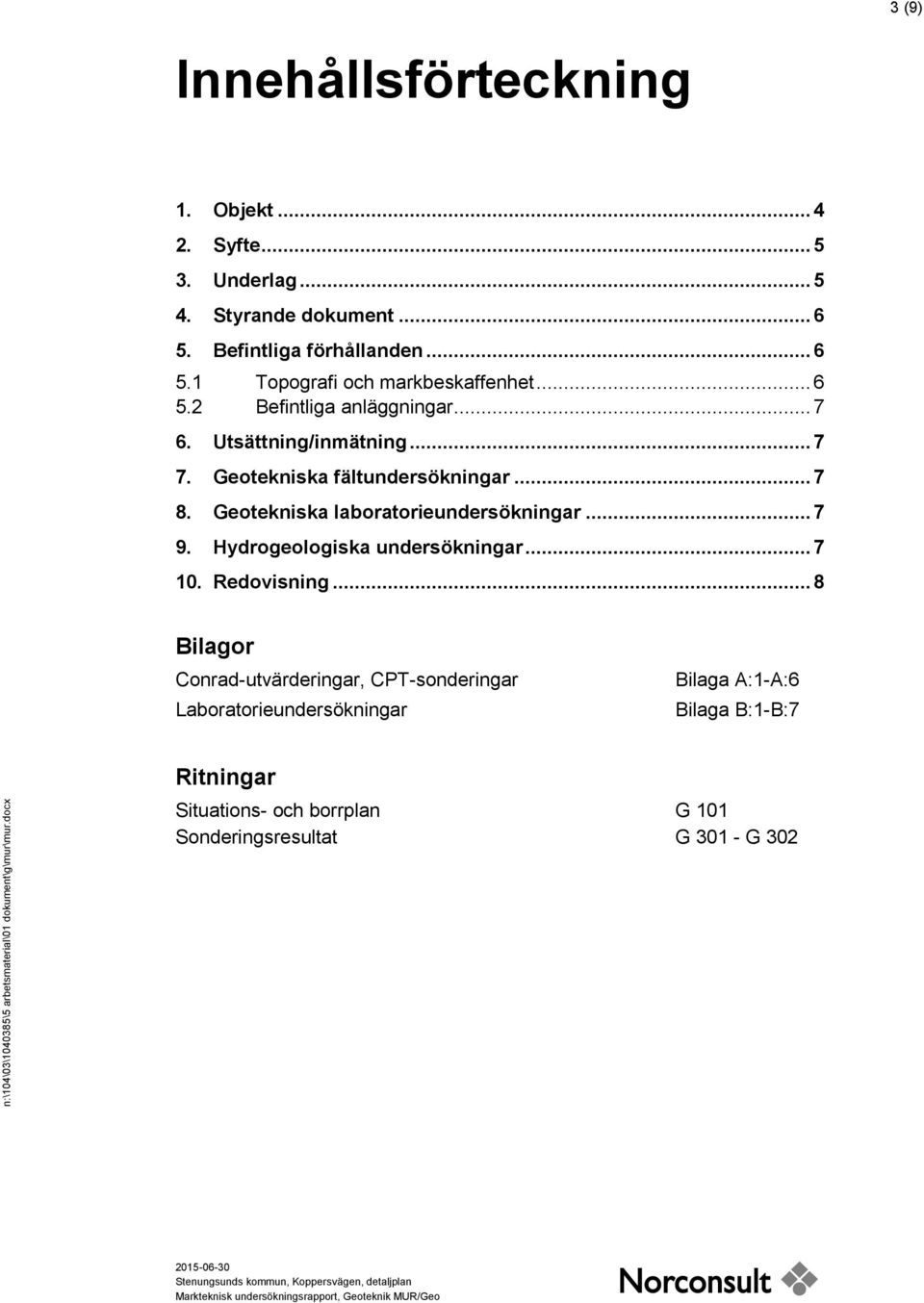

3 3 (9) Innehållsförteckning 1. Objekt Syfte Underlag Styrande dokument Befintliga förhållanden Topografi och markbeskaffenhet Befintliga anläggningar Utsättning/inmätning Geotekniska fältundersökningar Geotekniska laboratorieundersökningar Hydrogeologiska undersökningar Redovisning... 8 Bilagor Conrad-utvärderingar, CPT-sonderingar Laboratorieundersökningar Bilaga A:1-A:6 Bilaga B:1-B:7 n:\104\03\ \5 arbetsmaterial\01 dokument\g\mur\mur.doc Ritningar Situations- och borrplan G 101 Sonderingsresultat G G Stenungsunds kommun,, detaljplan Markteknisk undersökningsrapport, Geoteknik MUR/Geo

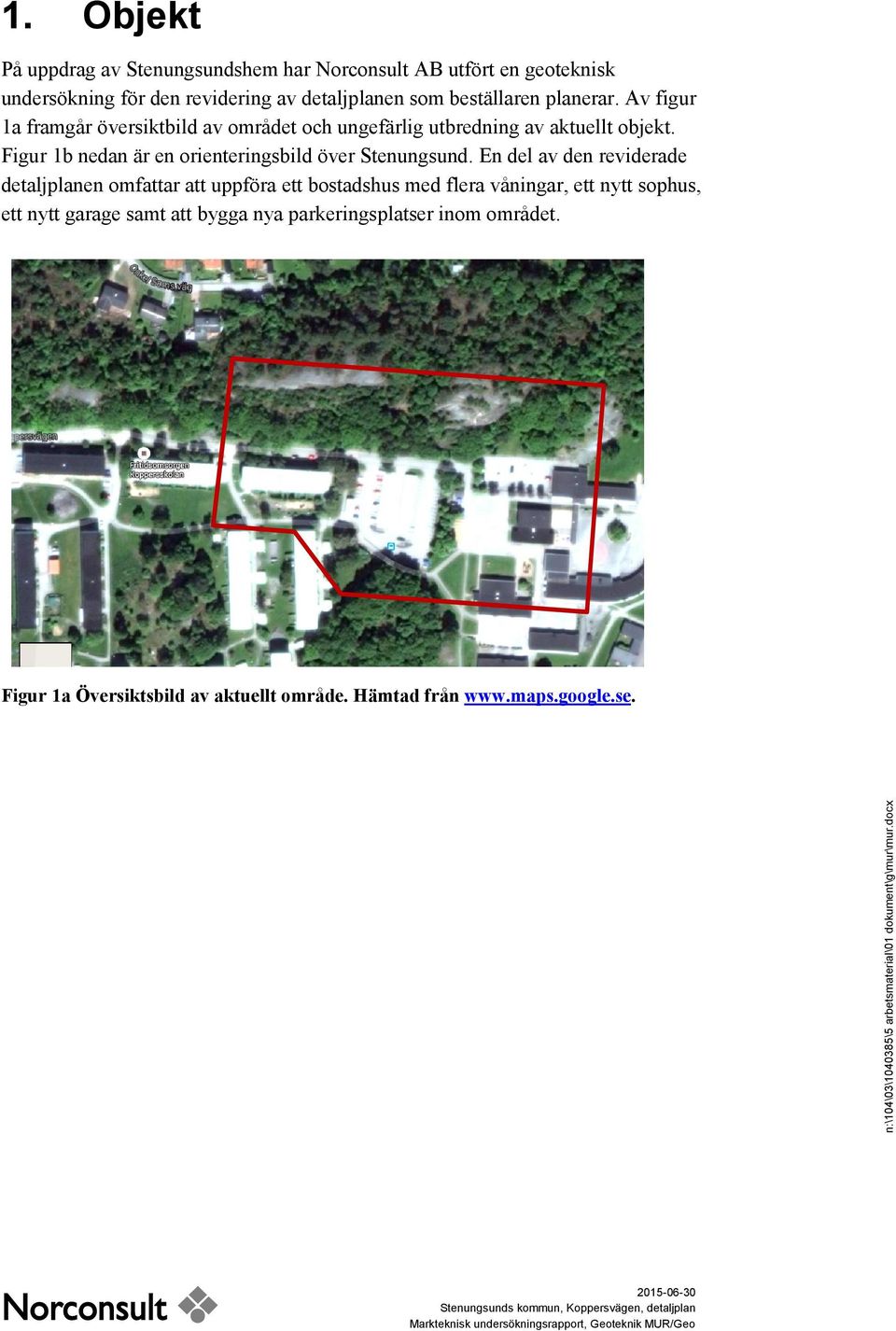

4 1. Objekt På uppdrag av Stenungsundshem har Norconsult AB utfört en geoteknisk undersökning för den revidering av detaljplanen som beställaren planerar. Av figur 1a framgår översiktbild av området och ungefärlig utbredning av aktuellt objekt. Figur 1b nedan är en orienteringsbild över Stenungsund. En del av den reviderade detaljplanen omfattar att uppföra ett bostadshus med flera våningar, ett nytt sophus, ett nytt garage samt att bygga nya parkeringsplatser inom området. Figur 1a Översiktsbild av aktuellt område. Hämtad från n:\104\03\ \5 arbetsmaterial\01 dokument\g\mur\mur.doc Stenungsunds kommun,, detaljplan Markteknisk undersökningsrapport, Geoteknik MUR/Geo

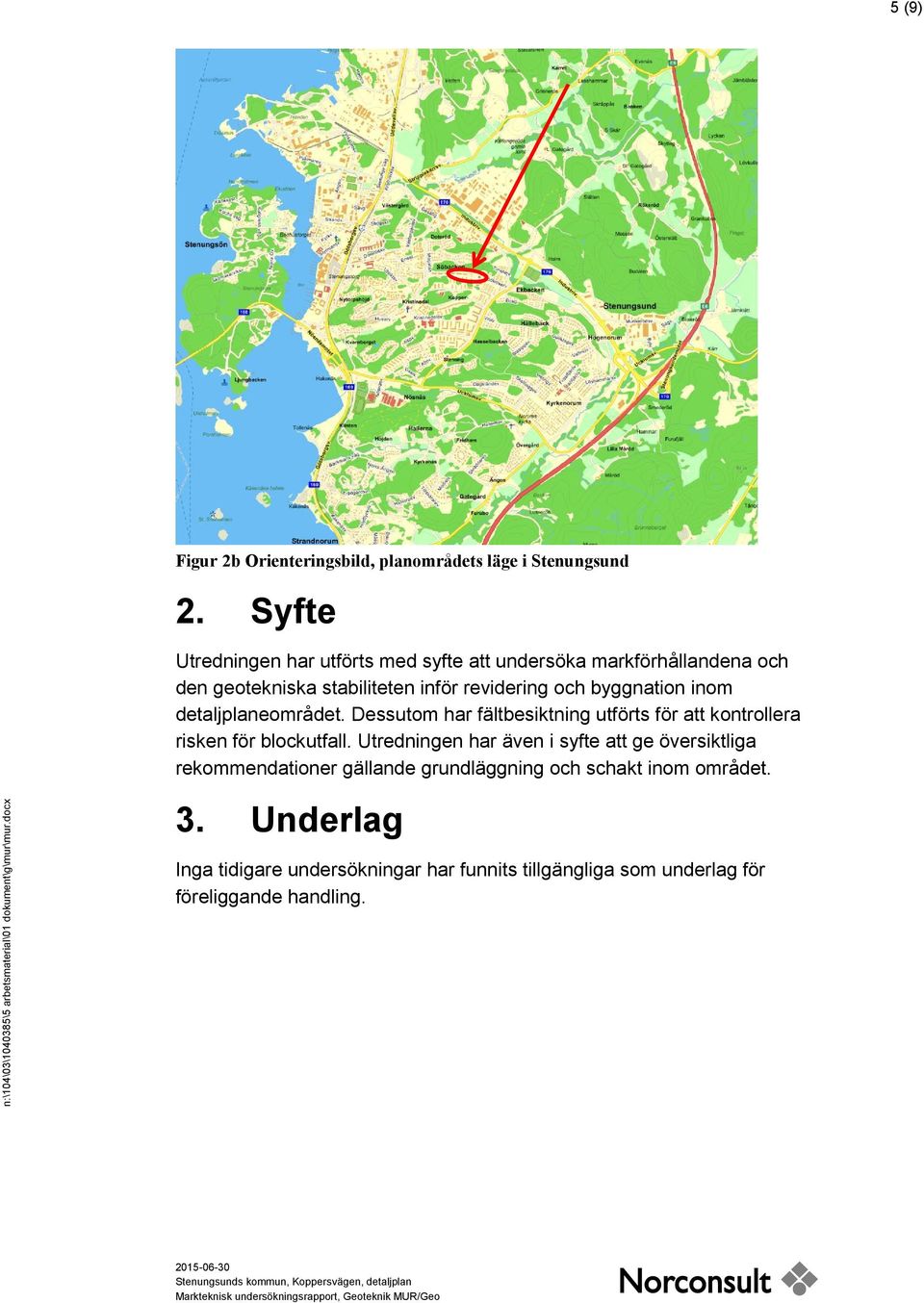

5 5 (9) Figur 2b Orienteringsbild, planområdets läge i Stenungsund 2. Syfte Utredningen har utförts med syfte att undersöka markförhållandena och den geotekniska stabiliteten inför revidering och byggnation inom detaljplaneområdet. Dessutom har fältbesiktning utförts för att kontrollera risken för blockutfall. Utredningen har även i syfte att ge översiktliga rekommendationer gällande grundläggning och schakt inom området. n:\104\03\ \5 arbetsmaterial\01 dokument\g\mur\mur.doc 3. Underlag Inga tidigare undersökningar har funnits tillgängliga som underlag för föreliggande handling Stenungsunds kommun,, detaljplan Markteknisk undersökningsrapport, Geoteknik MUR/Geo

6 4. Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1 Undersökningsmetod Fältplanering Planering och redovisning Standard eller annat styrande dokument SS-EN :2007/AC:2010 Fältutförande Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO :2006 Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2 Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Slagsondering Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO Skruvprovtagning Geoteknisk fälthandbok SGF Rapport 1:2013 CPT-sondering SS-EN ISO :2012 Trycksondering Geoteknisk fälthandbok SGF Rapport 1:2013 Tabell 3 Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Klassificering SS-EN ISO SIS-CEN ISO/TS :2005 Vattenkvot SIS-CEN ISO/TS : Befintliga förhållanden 5.1 Topografi och markbeskaffenhet Markområdet är relativt plant i söder och sluttar upp mot de norra delarna av området. Det finns två bergshöjder, en i nordost och en i nordväst. Höjdnivåerna inom området varierar mellan ca +42 och +65 n:\104\03\ \5 arbetsmaterial\01 dokument\g\mur\mur.doc Stenungsunds kommun,, detaljplan Markteknisk undersökningsrapport, Geoteknik MUR/Geo

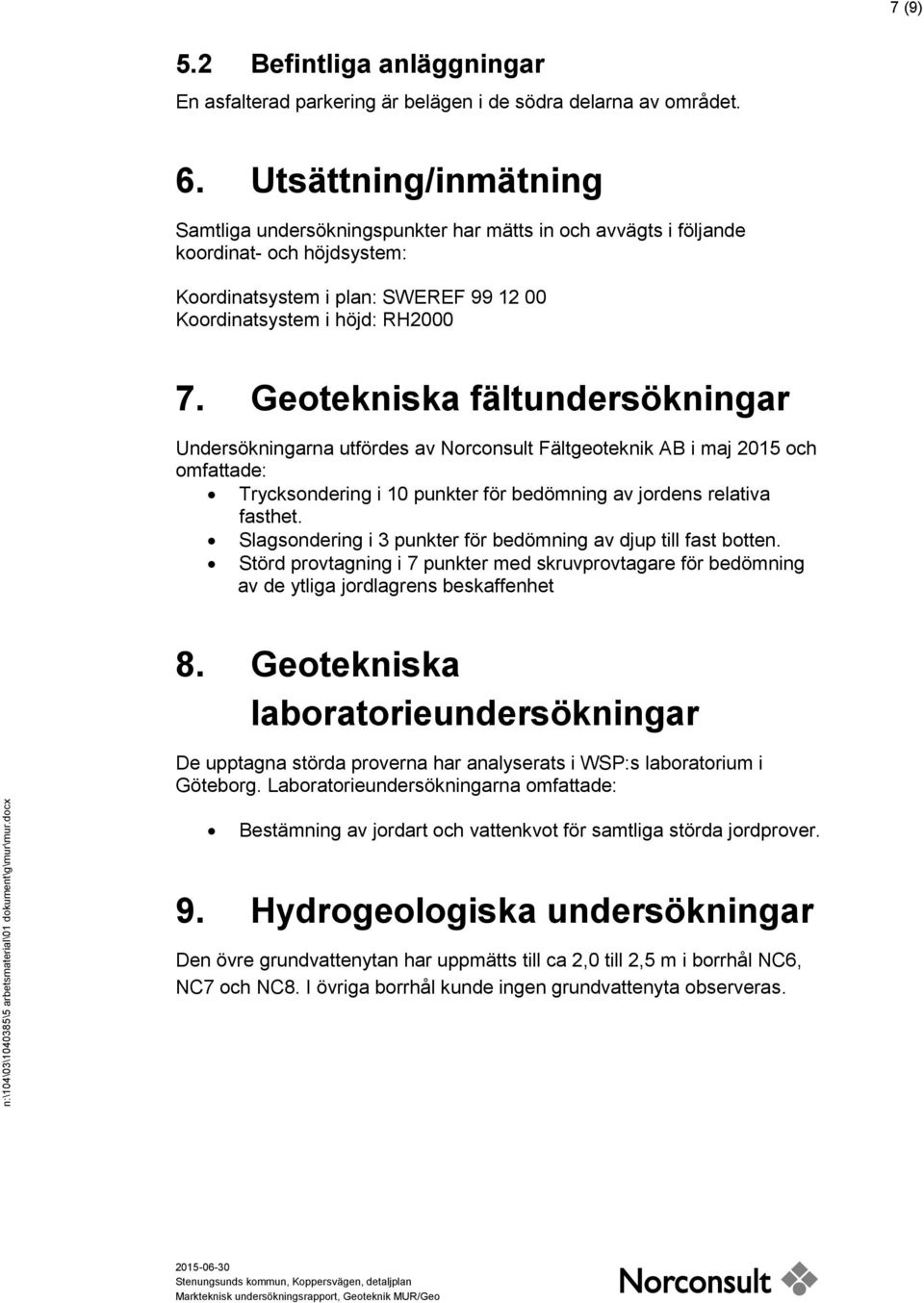

7 7 (9) 5.2 Befintliga anläggningar En asfalterad parkering är belägen i de södra delarna av området. 6. Utsättning/inmätning Samtliga undersökningspunkter har mätts in och avvägts i följande koordinat- och höjdsystem: Koordinatsystem i plan: SWEREF Koordinatsystem i höjd: RH Geotekniska fältundersökningar Undersökningarna utfördes av Norconsult Fältgeoteknik AB i maj 2015 och omfattade: Trycksondering i 10 punkter för bedömning av jordens relativa fasthet. Slagsondering i 3 punkter för bedömning av djup till fast botten. Störd provtagning i 7 punkter med skruvprovtagare för bedömning av de ytliga jordlagrens beskaffenhet 8. Geotekniska laboratorieundersökningar De upptagna störda proverna har analyserats i WSP:s laboratorium i Göteborg. Laboratorieundersökningarna omfattade: n:\104\03\ \5 arbetsmaterial\01 dokument\g\mur\mur.doc Bestämning av jordart och vattenkvot för samtliga störda jordprover. 9. Hydrogeologiska undersökningar Den övre grundvattenytan har uppmätts till ca 2,0 till 2,5 m i borrhål NC6, NC7 och NC8. I övriga borrhål kunde ingen grundvattenyta observeras Stenungsunds kommun,, detaljplan Markteknisk undersökningsrapport, Geoteknik MUR/Geo

8

9 Norconsult AB Theres Svensson gata 11 Bo 8774, Göteborg , fa

10 Bilaga A:1 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå m 2.50 m Referens Nivå vid referens Förborrat material Geometri my m Fy Normal Vätska i filter Borrpunktens koord. Utrustning Sond nr 4374 Projekt Projekt nr Plats Borrhål Datum Stenungsund NC Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, Du (kpa) Friktionskvot R ft (%) Portrycksparameter B q Lutning (grader) DU 5 U o 6 DU 7 U o Djup (m) 8 9 DU U o DU U o DU N:\104\03\ \5 Arbetsmaterial\04 Beräkningar\G\Skjuvhållfasthet\NC07.CPW

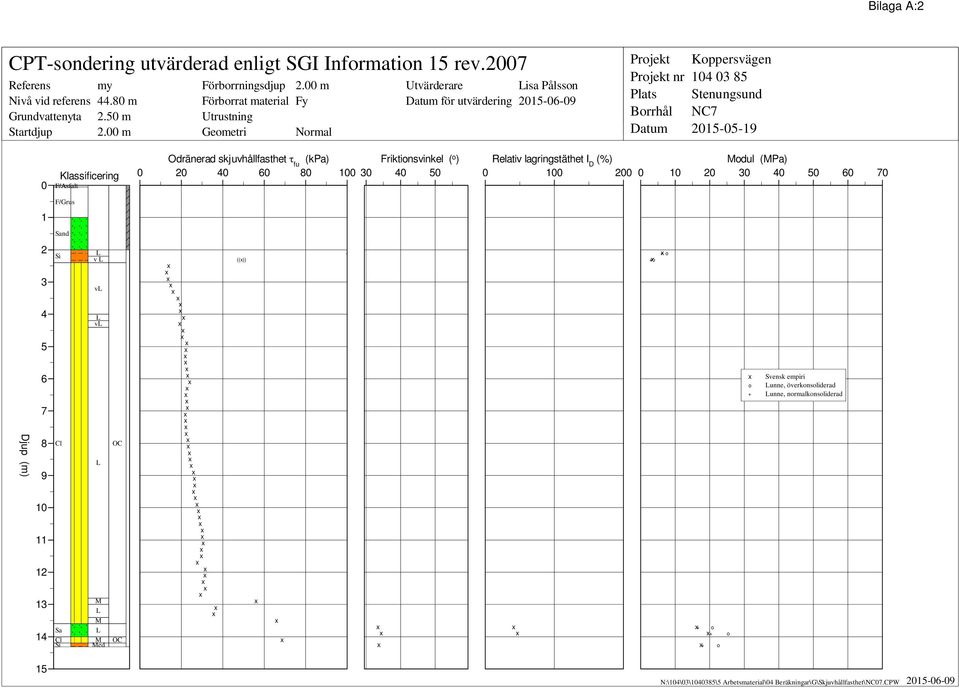

11 Bilaga A:2 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my m 2.50 m Förborrningsdjup Förborrat material Utrustning Geometri Fy Normal Utvärderare Datum för utvärdering Lisa Pålsson Projekt Projekt nr Plats Borrhål Datum Stenungsund NC Klassificering F/Asfalt Odränerad skjuvhållfasthet t Friktionsvinkel ( o fu (kpa) ) Relativ lagringstäthet I D (%) Modul (MPa) F/Grus 1 Sand 2 3 Si L v L vl (()) ( + o + o 4 L vl 5 6 o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad 7 Djup (m) 8 9 Cl L OC Sa Cl Si M L M L M Med OC + o + + o o 15 N:\104\03\ \5 Arbetsmaterial\04 Beräkningar\G\Skjuvhållfasthet\NC07.CPW

12 Bilaga A: C P T - sondering Projekt Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens Kalibreringsdata Spets 4374 Datum Areafaktor a Areafaktor b Skalfaktorer m 2.50 m my m Förborrat material Geometri Vätska i filter Operatör Utrustning Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck Område Faktor Område Faktor Område Faktor 0.0 kpa 0.0 kpa Fy Normal Plats Borrhål Datum Johan Brunberg Portryck registrerat vid sondering Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Stenungsund NC Portryck Friktion Spetstryck (ingen) (ingen) (ingen) Bedömd sonderingsklass CPT3 Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering Djup (m) 2.50 Portryck (kpa) 0.00 Djup (m) Djup (m) Från Till Densitet (ton/m 3 ) Flytgräns Jordart F/Asfalt F/Grus Sand Anmärkning N:\104\03\ \5 Arbetsmaterial\04 Beräkningar\G\Skjuvhållfasthet\NC07.CPW

13 Bilaga A:4 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå 7.56 m 3.00 m Referens Nivå vid referens Förborrat material Geometri my m Fy Normal Vätska i filter Borrpunktens koord. Utrustning Sond nr 4374 Projekt Projekt nr Plats Borrhål Datum Stenungsund NC Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, Du (kpa) Friktionskvot R ft (%) Portrycksparameter B q Lutning (grader) U o D 4 U o 5 DU U o 6 7 U o DU DU Djup (m) 8 9 DU N:\104\03\ \5 Arbetsmaterial\04 Beräkningar\G\Skjuvhållfasthet\NC11.CPW

14 Bilaga A:5 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my m 3.00 m Förborrningsdjup Förborrat material Utrustning Geometri Fy Normal Utvärderare Datum för utvärdering Lisa Pålsson Projekt Projekt nr Plats Borrhål Datum Stenungsund NC Klassificering F/Asfalt F/Sand Odränerad skjuvhållfasthet t Friktionsvinkel ( o fu (kpa) ) Relativ lagringstäthet I D (%) Modul (MPa) Crust 3 H HOC Cl M L OC o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad 7 Si Sa Cl Si M v L OC (()) (()) + o + o + o Djup (m) N:\104\03\ \5 Arbetsmaterial\04 Beräkningar\G\Skjuvhållfasthet\NC11.CPW

15 Bilaga A: C P T - sondering Projekt Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens Kalibreringsdata Spets 4374 Datum Areafaktor a Areafaktor b Skalfaktorer 7.56 m 3.00 m my m Förborrat material Geometri Vätska i filter Operatör Utrustning Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck Område Faktor Område Faktor Område Faktor 0.0 kpa 0.0 kpa Fy Normal Plats Borrhål Datum Johan Brunberg Portryck registrerat vid sondering Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Stenungsund NC Portryck Friktion Spetstryck (ingen) (ingen) (ingen) Bedömd sonderingsklass CPT2 Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering Djup (m) 3.00 Portryck (kpa) 0.00 Djup (m) Djup (m) Från Till Densitet (ton/m 3 ) Flytgräns Jordart F/Asfalt F/Sand Crust Crust Crust Anmärkning N:\104\03\ \5 Arbetsmaterial\04 Beräkningar\G\Skjuvhållfasthet\NC11.CPW

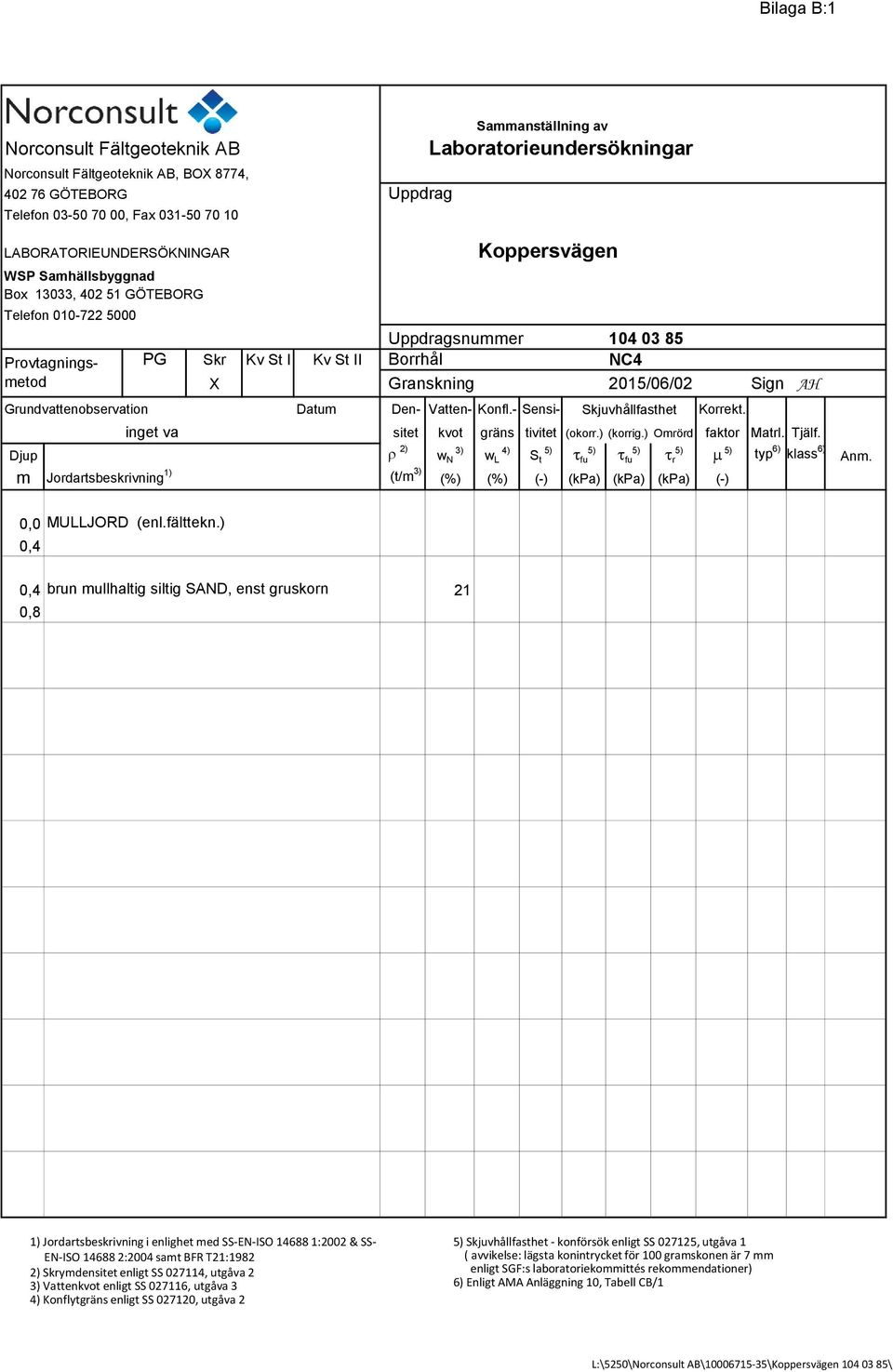

16 Bilaga B:1 Norconsult Fältgeoteknik AB Norconsult Fältgeoteknik AB, BOX 8774, GÖTEBORG Uppdrag Telefon , Fa LABORATORIEUNDERSÖKNINGAR WSP Samhällsbyggnad Bo 13033, GÖTEBORG Telefon Provtagningsmetod Sammanställning av Laboratorieundersökningar Uppdragsnummer PG Skr Kv St I Kv St II Borrhål NC4 X Granskning 2015/06/02 Sign. AH Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Korrekt. inget va sitet kvot gräns tivitet (okorr.) (korrig.) Omrörd faktor Matrl. Tjälf. Djup r 2) 3) 4) 5) 5) 5) 5) 5) w N w L S t t fu t fu t r m typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) (kpa) (-) 0,0 0,4 MULLJORD (enl.fälttekn.) 0,4 brun mullhaltig siltig SAND, enst gruskorn 21 0,8 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 L:\5250\Norconsult AB\ \ \

17 Bilaga B:2 Norconsult Fältgeoteknik AB Norconsult Fältgeoteknik AB, BOX 8774, GÖTEBORG Uppdrag Telefon , Fa LABORATORIEUNDERSÖKNINGAR WSP Samhällsbyggnad Bo 13033, GÖTEBORG Telefon Provtagningsmetod Sammanställning av Laboratorieundersökningar Uppdragsnummer PG Skr Kv St I Kv St II Borrhål NC5 X Granskning 2015/06/02 Sign. AH Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Korrekt. inget va sitet kvot gräns tivitet (okorr.) (korrig.) Omrörd faktor Matrl. Tjälf. Djup r 2) 3) 4) 5) 5) 5) 5) 5) w N w L S t t fu t fu t r m typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) (kpa) (-) 0,0 0,7 MULLJORD (enl.fälttekn.) grå rostfläckig siltig TORRSKORPELERA, tjocka 0,7 35 sandkörtlar, enst gruskorn, vätdelar 1,0 grå rostfläckig sandig siltig 1,0 21 TORRSKORPELERA, tjocka leriga sandkörtlar 2,0 brun rostfläckig siltig TORRSKORPELERA, 2,0 24 siltkörtlar 3,0 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 L:\5250\Norconsult AB\ \ \

18 Bilaga B:3 Norconsult Fältgeoteknik AB Norconsult Fältgeoteknik AB, BOX 8774, GÖTEBORG Uppdrag Telefon , Fa LABORATORIEUNDERSÖKNINGAR WSP Samhällsbyggnad Bo 13033, GÖTEBORG Telefon Provtagningsmetod Sammanställning av Laboratorieundersökningar Uppdragsnummer PG Skr Kv St I Kv St II Borrhål NC6 X Granskning 2015/06/02 Sign. AH Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Korrekt. blött på ca 2 mumy sitet kvot gräns tivitet (okorr.) (korrig.) Omrörd faktor Matrl. Tjälf. Djup r 2) 3) 4) 5) 5) 5) 5) 5) w N w L S t t fu t fu t r m typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) (kpa) (-) 0,0 0,4 F/ MULLJORD / (enl.fälttekn.) F/ brun rostfläckig sandig siltig 0,4 23 TORRSKORPELERA, enst vätdelar / 0,6 brun siltig SAND, sandiga ler- och mullkörtlar, 0,6 ( stenig enl.fälttekn.) 1,0 grå siltig SAND, lerkörtlar, enst gruskorn, 1,0 ( stenig enl.fälttekn.) 2,0 grå rostfläckig sandig siltig LERA, tjocka leriga 2,0 27 sandkörtlar 3,0 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 L:\5250\Norconsult AB\ \ \

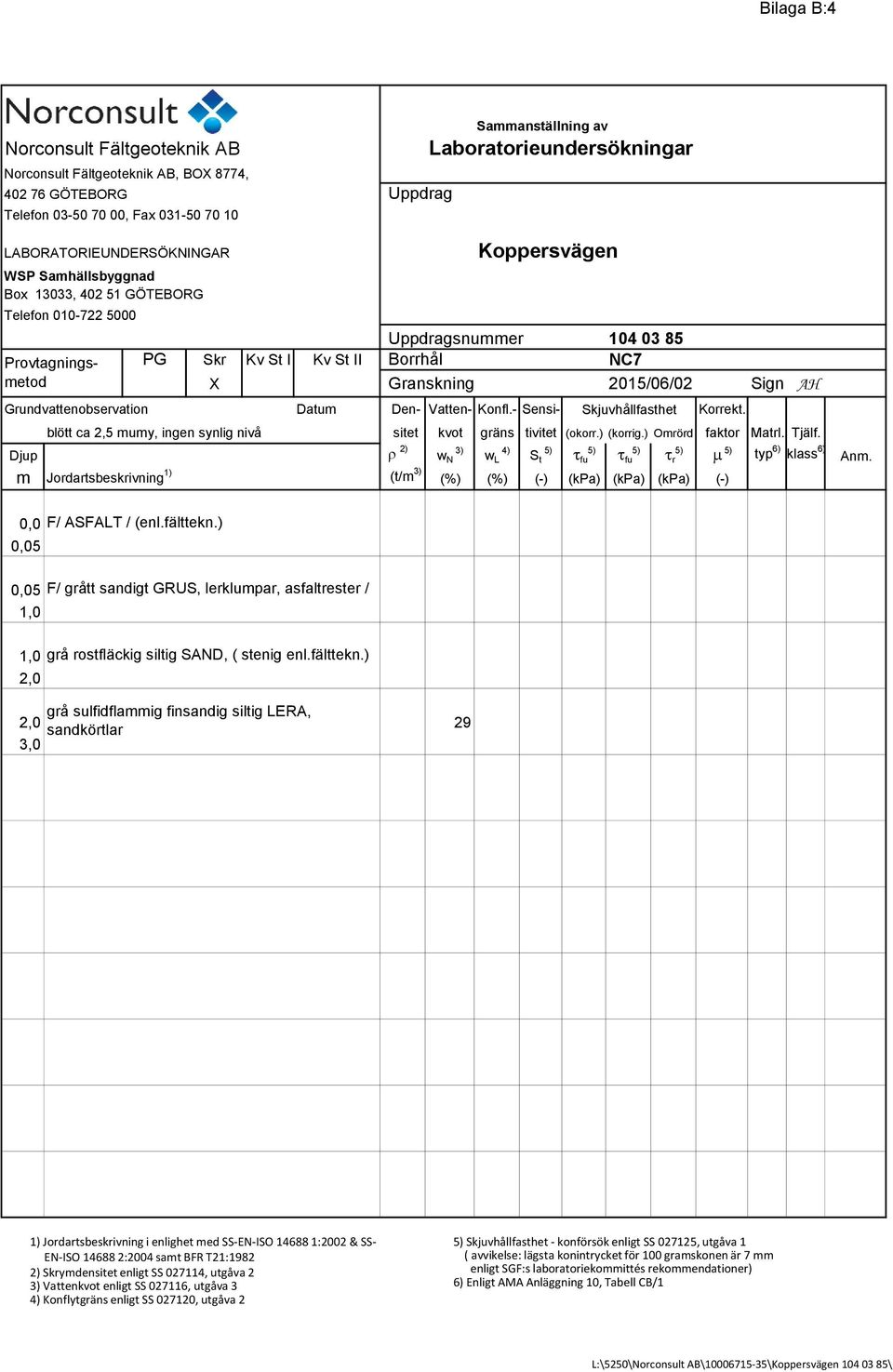

19 Bilaga B:4 Norconsult Fältgeoteknik AB Norconsult Fältgeoteknik AB, BOX 8774, GÖTEBORG Uppdrag Telefon , Fa LABORATORIEUNDERSÖKNINGAR WSP Samhällsbyggnad Bo 13033, GÖTEBORG Telefon Provtagningsmetod Sammanställning av Laboratorieundersökningar Uppdragsnummer PG Skr Kv St I Kv St II Borrhål NC7 X Granskning 2015/06/02 Sign. AH Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Korrekt. blött ca 2,5 mumy, ingen synlig nivå sitet kvot gräns tivitet (okorr.) (korrig.) Omrörd faktor Matrl. Tjälf. Djup r 2) 3) 4) 5) 5) 5) 5) 5) w N w L S t t fu t fu t r m typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) (kpa) (-) 0,0 0,05 0,05 1,0 1,0 2,0 F/ ASFALT / (enl.fälttekn.) F/ grått sandigt GRUS, lerklumpar, asfaltrester / grå rostfläckig siltig SAND, ( stenig enl.fälttekn.) grå sulfidflammig finsandig siltig LERA, 2,0 29 sandkörtlar 3,0 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 L:\5250\Norconsult AB\ \ \

20 Bilaga B:5 Norconsult Fältgeoteknik AB Norconsult Fältgeoteknik AB, BOX 8774, GÖTEBORG Uppdrag Telefon , Fa LABORATORIEUNDERSÖKNINGAR WSP Samhällsbyggnad Bo 13033, GÖTEBORG Telefon Provtagningsmetod Sammanställning av Laboratorieundersökningar Uppdragsnummer PG Skr Kv St I Kv St II Borrhål NC8 X Granskning 2015/06/02 Sign. AH Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Korrekt. blött ca 2,5 mumy, ingen synlig nivå sitet kvot gräns tivitet (okorr.) (korrig.) Omrörd faktor Matrl. Tjälf. Djup r 2) 3) 4) 5) 5) 5) 5) 5) w N w L S t t fu t fu t r m typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) (kpa) (-) 0,0 0,05 0,05 1,0 F/ ASFALT / (enl.fälttekn.) F/ brunt sandigt GRUS, ( stenigt enl.fälttekn.) / grå rostfläckig sandig siltig LERA, tjocka 1,0 20 sandkörtlar 2,0 2,0 grå sandig siltig LERA, sandskikt 22 3,0 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 L:\5250\Norconsult AB\ \ \

21 Bilaga B:6 Norconsult Fältgeoteknik AB Norconsult Fältgeoteknik AB, BOX 8774, GÖTEBORG Uppdrag Telefon , Fa LABORATORIEUNDERSÖKNINGAR WSP Samhällsbyggnad Bo 13033, GÖTEBORG Telefon Provtagningsmetod Sammanställning av Laboratorieundersökningar Uppdragsnummer PG Skr Kv St I Kv St II Borrhål NC9 X Granskning 2015/06/02 Sign. AH Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Korrekt. inget va sitet kvot gräns tivitet (okorr.) (korrig.) Omrörd faktor Matrl. Tjälf. Djup r 2) 3) 4) 5) 5) 5) 5) 5) w N w L S t t fu t fu t r m typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) (kpa) (-) 0,0 0,1 MULLJORD (enl.fälttekn.) 0,1 brun rostfläckig lerig TORRSKORPESILT 27 1,0 brun rostfläckig siltig TORRSKORPELERA, 1,0 23 siltkörtlar 2,0 brun rostfläckig siltig TORRSKORPELERA, 2,0 25 siltkörtlar 3,0 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 L:\5250\Norconsult AB\ \ \

22 Bilaga B:7 Norconsult Fältgeoteknik AB Norconsult Fältgeoteknik AB, BOX 8774, GÖTEBORG Uppdrag Telefon , Fa LABORATORIEUNDERSÖKNINGAR WSP Samhällsbyggnad Bo 13033, GÖTEBORG Telefon Provtagningsmetod Sammanställning av Laboratorieundersökningar Uppdragsnummer PG Skr Kv St I Kv St II Borrhål NC11 X Granskning 2015/06/02 Sign. AH Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Korrekt. inget va sitet kvot gräns tivitet (okorr.) (korrig.) Omrörd faktor Matrl. Tjälf. Djup r 2) 3) 4) 5) 5) 5) 5) 5) w N w L S t t fu t fu t r m typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) (kpa) (-) 0,0 0,06 0,06 0,7 F/ ASFALT / (enl.fälttekn.) F/ grå grusig SAND, asfaltrester / grå rostfläckig TORRSKORPELERA, 0,7 25 sandkörtlar, enst gruskorn 1,0 1,0 brun rostfläckig TORRSKORPELERA, siltkörtlar 24 2,0 2,0 brun rostfläckig TORRSKORPELERA, siltkörtlar 32 3,0 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 L:\5250\Norconsult AB\ \ \
