1 Getterön 2:155 Geoteknisk PM

2 Getterön 2:155 Geoteknisk PM Beställare: Ängen fastigheter Getterön 2, Ängen Varberg Beställarens representant: Magnus Lofjärd Konsult: Uppdragsledare Geoteknikansvarig Handläggare Norconsult AB Box Göteborg Herman Andersson Bengt Askmar David Rudebeck Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: N:\104\00\ \0-Mapp\11 Leverans\2 Slutleverans\GeoPM_Getterön.docx Daniel Strandberg Norconsult AB

3 n:\104\00\ \g\beskr-pm\pm\geopm_getterön.docx 3 (11) Innehållsförteckning 1 Förutsättningar Syfte Styrande dokument Underlag för Geoteknisk PM Befintliga förhållanden Topografi och markbeskaffenhet Jordlagerbeskrivning Hydrogeologiska förhållanden Befintliga byggnationer Stabilitet Sättningar Bergras och blocknedfall Radon Rekommendationer Stabilitet Markarbeten Grundläggning Kompletterande handling Markteknisk undersökningsrapport, MUR geoteknik Getterön 2:155 Geoteknisk PM

4 n:\104\00\ \g\beskr-pm\pm\geopm_getterön.docx 4 (11) 1 Förutsättningar Norconsult AB har på uppdrag av Ängen Fastigheter utfört geoteknisk undersökning inom Getterön 2:155 strax väster om Varbergs tätort. Inom området planeras för avstyckning av 8 fastigheter för uppförande av fristående bostadshus. Fastigheterna är belägna söder om Askekärrsvägen i södra delen av Getterön. Se figur 1.1 nedan för översiktsbild med anvisning till aktuella fastigheter. Fastigheterna är avstyckade i två tomter i väster och sex tomter i öster. Figur 1.1 Översiktsbild av södra Getterön, Varberg. Undersökningarna utgör underlag för beskrivning av geotekniska och geohydrologiska förhållanden samt översiktliga grundläggningsrekommendationer för planerad anläggning och byggnation. 2 Syfte Undersökningarna har utförts med syfte att utreda de geotekniska förhållandena för de två västra och de sex östra fastigheterna (figur 1.1) i samband med detaljplanearbetet avseende Getterön 2:1 och 2:155,Varbergs kommun. Getterön 2:155 Geoteknisk PM

5 n:\104\00\ \g\beskr-pm\pm\geopm_getterön.docx 5 (11) 3 Styrande dokument Denna PM ansluter till SS-EN med tillhörande nationell bilaga. Nedan uppräknade tillämpningsdokument har använts i beräkningarna: IEG:s tillämpningsdokument Rapport 2:2008, Rev 2 Grunder IEG:s tillämpningsdokument Rapport 6:2008, Rev 1 Slänter och bankar 4 Underlag för Geoteknisk PM Nu utförda geotekniska fältundersökningar samt laboratorieundersökningar utfördes i februari 2015 och resultaten redovisas i separat handling Markteknisk undersökningsrapport geoteknik (MUR/Geo) med samma uppdragsnummer, daterad. 5 Befintliga förhållanden 5.1 Topografi och markbeskaffenhet För detaljer avseende topografi samt läge för planerad byggnation, se ritning G101 Situations- och borrplan i Markteknisk undersökningsrapport, MUR geoteknik. Aktuellt område är låglänt och utgörs av plan markyta. Nivåskillnaderna inom de östra fastigheterna är relativt små med variationer mellan ca +1,3 till +2,5 med en generell marklutning från sydöst till nordväst. Figur 5.1. Getterön 2:155, östra området. Vy från nordväst. Getterön 2:155 Geoteknisk PM

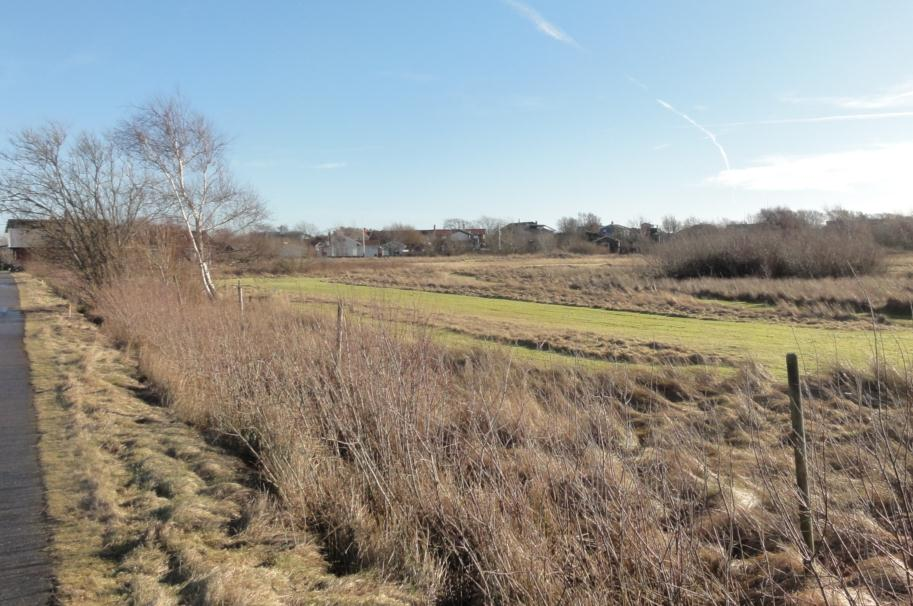

6 n:\104\00\ \g\beskr-pm\pm\geopm_getterön.docx 6 (11) Inom de västra fastigheterna varierar topografin mellan ca +2,2 till +4,5 med marklutning från väster till öster. Figur 5.2. Getterön 2:155, västra området. Vy från sydväst. Marken utgörs huvudsakligen av öppna gräsytor med viss förekomst av mindre träd. Kring Getterön 2:155 förekommer berg i dagen i väster och öster samt delvis i norr och söder. 5.2 Jordlagerbeskrivning Enligt nu utförda undersökningar inom aktuellt planområde består naturlig jordlagerföljd från markytan i huvudsak av: Mulljord till ca 0,2 m djup. Siltig sand till ca 0,2-7 m djup. Berg Berget går i dagen i den västra och södra delen av det västra området. Därifrån ökar jorddjupet österut. Största sonderade jorddjup var här ca 2,5 m. Inom det östra området varierar sonderade jorddjup mellan ca 3,5-7 m. Jorddjupen ökar generellt söderut. Ca 30 m norr om det östra delområdet går berget i dagen. Den siltiga sanden är brun till ca 0,5-1 m djup och övergår till grå på större djup. Etappvis förekommer växtdelar. I västra området finns inslag av grus. Vattenkvoter varierar mellan ca % i västra området och mellan ca % i östra området. Jorden bedöms tillhöra materialgrupp 3B samt tjälfarlighetsklass 2, dvs. något tjällyftande jordart. Getterön 2:155 Geoteknisk PM

7 n:\104\00\ \g\beskr-pm\pm\geopm_getterön.docx 7 (11) 5.3 Hydrogeologiska förhållanden Grundvattenytan korttidsobserverades i skruvborrhålen och låg vid undersökningstillfället i februari 2015 på mellan ca 0,5-0,9 m under befintlig markyta, vilket bedöms vara grundvattnets medelnivå. Enligt en översiktsplan för Varbergs kommun (antagen ) angavs en högsta högvattennivå (HHW100) för Varbergs på nivå +1,88 (RH2000). 1 Grundvattenytan fluktuerar under året beroende på nederbördsmängd och påverkas lokalt av topografiska-, vegetations- och jordlagerförhållanden samt havsnivån. 5.4 Befintliga byggnationer Aktuella områden saknar byggnationer ovan mark. 6 Stabilitet Området i södra Getterön är låglänt med omgivande berg i dagen. Markytan är plan med marklutningar i västra området flackare än 1:15 och i det östra området flackare än 1:50. Jordlagret är relativt tunt, mellan 0-7 m, och utgörs av friktionsjord. Stabiliteten för de 8 villafastigheterna inom Getterön 2:155 bedöms därmed vara tillfredställande och behöver ingen vidare utredning. 8 Sättningar Sanden har relativt stora inslag av silt och bedöms med ledning av utförda trycksonderingar vara löst lagrad. Vid större belastningar av jordlagret såsom uppfyllning, grundvattensänkning eller byggnation finns därför risk för sättningar. Eventuella uppkomna sättningar utbildas då snabbt. 9 Bergras och blocknedfall Aktuella områden har undersökts översiktligt med avseende på bergras och blocknedfall. Berg i dagen förekommer ytligt inom och i nära anslutning till de två västra fastigheterna, men utgör ingen risk för blocknedfall. Figurerna 9.1. visar förekomsten av berg inom de två västra fastigheterna. 1) Angiven nivån i rapporten är +1,78 i RH70. Omräknat till RH2000 blir nivån ca +1,88. Getterön 2:155 Geoteknisk PM

8 n:\104\00\ \g\beskr-pm\pm\geopm_getterön.docx 8 (11) Figur 9.1. Berg i dagen inom västra området. Vy från öster. Figur 9.2. Västra området. Vy från öster. Getterön 2:155 Geoteknisk PM

9 n:\104\00\ \g\beskr-pm\pm\geopm_getterön.docx 9 (11) 10 Radon Aktuellt område har undersökts med avseende på gammastrålning samt förekomst av radon i jordens porgas. Med anledning av den högt stående grundvattenytan kunde inga mätvärden erhållas med emanometer/markus 10-instrument. Eftersom grundvattenytan inom området generellt ligger nära markytan bedöms förekomsten av porgas vara begränsad. Risken för högre radonhalter inom Getterön 2:155 bedöms därför som liten. Följande mätningar har utförts inom västra delområdet av Getterön 2:155: Gammastrålning från berg i eller nära dagen uppmättes med hjälp av en scintillometer (Scintrex BGS-3). Undersökningen utfördes i februari Uppmätta värden varierade mellan 0,035-0,055 µsv/h, se ritning G101 Situations- och borrplan i Markteknisk undersökningsrapport, MUR geoteknik. Radonklassificering baseras på följande rekommenderade intervaller för uppmätta halter av gammastrålning från berg: Lågradonmark Normalradonmark Högradonmark < 0,08 µsv/h 0,08-0,20 µsv/h > 0,20 µsv/h Baserat på utförda mätningar klassas västra området av Getterön 2:155 som lågradonmark. 11 Rekommendationer Planens intentioner med avseende på de 8 avstyckade villafastigheterna bedöms kunna genomföras ur ett geotekniskt perspektiv Stabilitet Totalstabiliteten för de sex östra och de två västra villafastigheterna inom Getterön 2:155 bedöms vara tillfredställande för befintliga förhållanden Markarbeten Jordlagren innehåller silt varpå risk för tjällyftning samt jordflytning skall beaktas. Inom stora delar av Getterön 2:155 ligger markytan under nivån för högsta högvatten, HHW100. Inom området planeras för höjning av marken till nivå +3,2 Getterön 2:155 Geoteknisk PM

10 n:\104\00\ \g\beskr-pm\pm\geopm_getterön.docx 10 (11) vilket innebär fyllning med som mest ca 2-2,5 m. Fyllningen medför sannolikt sättningar i den relativt löst lagrade sanden. Sättningarna utbildas då snabbt. Området bör därför fyllas upp i god tid innan husbyggnationerna i syfte att förkompaktera sanden så att sättningarna kan utbildas innan grundläggningen påbörjas Grundläggning Nedan ges generella förutsättningar inför grundläggning. Inför byggnation av planerade bostadshus ska en kompletterande geoteknisk utredning/bedömning utföras. Grundläggning av byggnader mm inom östra delområdet av Getterön 2:155 bedöms preliminärt kunna utföras med betongplatta på mark. Inom västra delområdet är val av grundläggningsmetod beroende av placering och höjdsättning av byggnadsgrunden samt marktrycket från byggnaden. Kombinationsgrundläggning kan bli aktuellt med grundläggning med avjämningsbädd på sprängt berg samt plintar/pålar till berg alternativt packad fyllning. Slutligt val av grundläggningsmetod studeras vidare i samband med detaljprojektering. Norconsult AB Väg och Bana Geoteknik Bengt Askmar bengt.askmar@norconsult.com David Rudebeck david.rudebeck@norconsult.com Getterön 2:155 Geoteknisk PM

11 Norconsult AB Theres Svensson gata 11 Box 8774, Göteborg , fax

12 Getterön 2:155 Markteknisk undersökningsrapport, MUR geoteknik

13 Getterön 2:155 Markteknisk undersökningsrapport, MUR geoteknik Beställare: Ängen fastigheter Getterön 2, Ängen Varberg Beställarens representant: Magnus Lofjärd Konsult: Uppdragsledare Geoteknikansvarig Handläggare Norconsult AB Box Göteborg Herman Andersson Bengt Askmar David Rudebeck Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: N:\104\00\ \0-Mapp\11 Leverans\2 Slutleverans\MUR_Getterön.docx Daniel Strandberg Norconsult AB

14 n:\104\00\ \0-mapp\11 leverans\2 slutleverans\mur_getterön.docx 3 (8) Innehållsförteckning 1 Förutsättningar Syfte Styrande dokument Geotekniska undersökningar Nu utförda undersökningar Befintliga förhållanden Topografi och markbeskaffenhet Utsättning och höjdbestämning Redovisning Härledda värden Hydrogeologiska egenskaper Radon... 7 Bilagor Sammanställning av utförda fältundersökningar (ID-lista) Bilaga 1 Sammanställning av laboratorieresultat Bilaga 2:1-2:4 Ritningar Situations- och borrplan Sonderingsresultat Ritning G101 Ritning G301 Beteckningssystem, SGF (se SGFs hemsida beteckningssystem) Getterön 2:155 Markteknisk undersökningsrapport, MUR geoteknik

15 n:\104\00\ \0-mapp\11 leverans\2 slutleverans\mur_getterön.docx 4 (8) 1 Förutsättningar Norconsult AB har på uppdrag av Ängen Fastigheter utfört geoteknisk undersökning inom Getterön 2:155 strax väster om Varbergs tätort. Inom området planeras för avstyckning av 8 fastigheter för uppförande av fristående bostadshus. Fastigheterna är belägna söder om Askekärrsvägen i södra delen av Getterön. Se figur 1.1 nedan för översiktsbild med anvisning till aktuella fastigheter. Fastigheten kommer avstyckas i två tomter i väster och sex tomter i öster. Figur 1.1 Översiktsbild av södra Getterön, Varberg. Undersökningarna utgör underlag för beskrivning av geotekniska och geohydrologiska förhållanden samt översiktliga grundläggningsrekommendationer för planerad anläggning och byggnation. 2 Syfte Undersökningarna har utförts med syfte att utreda de geotekniska förhållandena för de två västra och de sex östra fastigheterna (figur 1.1) i samband med detaljplanearbetet avseende Getterön 2:1 och 2:155,Varbergs kommun. Getterön 2:155 Markteknisk undersökningsrapport, MUR geoteknik

16 n:\104\00\ \0-mapp\11 leverans\2 slutleverans\mur_getterön.docx 5 (8) 3 Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 2.1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2.2. Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Slagsondering SGF Fälthandbok 1:2013 samt SS-EN-ISO Trycksondering SGF Fälthandbok 1:2013 Skruvprovtagning SGF Fälthandbok 1:2013 Tabell 2.3. Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Klassificering SS-EN ISO samt SIS-CEN ISO/TS :2005 Vattenkvot SIS-CEN ISO/TS :2005 Tabell 2.4. Hydrogeologiska undersökningar Undersökningsmetod Standard eller annat styrande dokument Grundvattenmätning SGF Fälthandbok 1: Geotekniska undersökningar 4.1 Nu utförda undersökningar Geotekniska fältundersökningar Fältundersökningar utfördes av Norconsult Fältgeoteknik AB i februari 2015 av fältgeoteknikerna Markus Eskilsson Helén och omfattade följande metoder: Trycksondering i 3 punkter för bestämning av jordlagrens relativa fasthet och mäktighet. Slagsondering i 3 punkter för bestämning av djup till fast botten. Upptagning av störda jordprover med skruvprovtagare i 4 punkter till 2-3 m djup för klassificering av ytjordlagren. Radonundersökning genom mätning av gammastrålning över berg i dagen med scintillometer. Getterön 2:155 Markteknisk undersökningsrapport, MUR geoteknik

17 n:\104\00\ \0-mapp\11 leverans\2 slutleverans\mur_getterön.docx 6 (8) Provtagningar och hantering av jordprover har utförts i enlighet med Geoteknisk fälthandbok SGF Rapport 1:2013. Geotekniska laboratorieundersökningar Jordproverna har analyserats i WSP:s laboratorium i Göteborg och omfattade följande: Undersökning av störda prover omfattandes bestämning av jordart och vattenkvot. Geohydrologiska undersökningar Korrtidsobservation av fria grundvattenytor i provtagningshålen. 5 Befintliga förhållanden 5.1 Topografi och markbeskaffenhet För detaljer avseende topografi samt läge för planerad byggnation, se ritning G101 Situations- och borrplan. Aktuellt område är låglänt och utgörs av plan markyta. Nivåskillnaderna inom de östra fastigheterna är relativt små med variationer mellan ca +1,3 till +2,5 med en generell marklutning från sydöst till nordväst. Inom de västra fastigheterna varierar topografin mellan ca +2,2 till +4,5 med marklutning från väster till öster. Marken utgörs huvudsakligen av öppna gräsytor med viss förekomst av mindre träd. Planområdet omges mestadels av berg i dagen. 6 Utsättning och höjdbestämning Utsättning och inmätning av borrpunkterna utfördes med GPS enligt koordinatsystem SWEREF i plan och RH2000 i höjd. Samtliga borrpunkter på ritning G101 och G301 refererar till dessa system. 7 Redovisning Fält- och laboratorieundersökningarna (samt resultatet från grundvattenobservationer) redovisas på bifogade bilagor och ritningar enligt Getterön 2:155 Markteknisk undersökningsrapport, MUR geoteknik

18 n:\104\00\ \0-mapp\11 leverans\2 slutleverans\mur_getterön.docx 7 (8) innehållsförteckningen. Jordartsbeteckningar redovisas enligt SGF:s beteckningssystem med svenska förkortningar. 8 Härledda värden 8.1 Hydrogeologiska egenskaper Korttidsobservationer av fria grundvattenytor i skruvprovtagningshålen redovisas i ritning G301 samt i bilaga Radon Erhålla intervall på mätvärden från gammastrålningsmätning över berg i dagen redovisas i ritning G101. Gammastrålningsmätningen utfördes inom ett avgränsat område inom västra delen av Getterön 2:155. Norconsult AB Väg och Bana Geoteknik Bengt Askmar bengt.askmar@norconsult.com David Rudebeck david.rudebeck@norconsult.com Getterön 2:155 Markteknisk undersökningsrapport, MUR geoteknik

19 Norconsult AB Theres Svensson gata 11 Box 8774, Göteborg , fax

20 BILAGA 1 ID-Lista Proj.nr Proj.namn Getterön 2:1 & 2:155 Koordinatsystem Höjdsystem Sweref RH2000 Borrhål Metod X Y Z Kommentar NC1 Slb , ,4 2,7 - NC2 Slb, Skr , ,9 2,3 - NC3 Slb, Skr , ,2 1,6 - NC4 Tr, Skr , ,3 1,6 - NC5 Tr , ,9 1,9 - NC6 Tr, Skr , ,9 2,3 - Slb - Slagsondering Tr - Trycksondering Skr - Skruvprovtagning

21 BILAGA 2:1 Norconsult Fältgeoteknik AB Norconsult Fältgeoteknik AB, BOX 8774, GÖTEBORG Uppdrag Telefon , Fax LABORATORIEUNDERSÖKNINGAR WSP Samhällsbyggnad Box 13033, GÖTEBORG Telefon Provtagningsmetod Sammanställning av Laboratorieundersökningar Getterön Uppdragsnummer PG Skr Kv St I Kv St II Borrhål NC2 X Granskning Sign. AZ Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Korrekt. 0,9 m u my sitet kvot gräns tivitet (okorr.) (korrig.) Omrörd faktor Matrl. Tjälf. Djup r 2) 3) 4) 5) 5) 5) 5) 5) w N w L S t t fu t fu t r m typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) (kpa) (-) 0,0 0,2 sandig MULLJORD (enl.fälttekn.) 0,2 brun grusig siltig SAND, växtdelar 12 1,0 1,0 grå grusig siltig SAND 14 2,2 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 L:\5250\Norconsult AB\ \Getterön \

22 BILAGA 2:2 Norconsult Fältgeoteknik AB Norconsult Fältgeoteknik AB, BOX 8774, GÖTEBORG Uppdrag Telefon , Fax LABORATORIEUNDERSÖKNINGAR WSP Samhällsbyggnad Box 13033, GÖTEBORG Telefon Provtagningsmetod Sammanställning av Laboratorieundersökningar Getterön Uppdragsnummer PG Skr Kv St I Kv St II Borrhål NC3 X Granskning Sign. AZ Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Korrekt. 0,5 m u my sitet kvot gräns tivitet (okorr.) (korrig.) Omrörd faktor Matrl. Tjälf. Djup r 2) 3) 4) 5) 5) 5) 5) 5) w N w L S t t fu t fu t r m typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) (kpa) (-) 0,0 0,2 sandig MULLJORD (enl.fälttekn.) 0,2 gråbrun siltig SAND 24 1,0 1,0 grå siltig SAND, växtdelar 26 2,0 2,0 grå siltig SAND 15 3,0 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 L:\5250\Norconsult AB\ \Getterön \

23 BILAGA 2:3 Norconsult Fältgeoteknik AB Norconsult Fältgeoteknik AB, BOX 8774, GÖTEBORG Uppdrag Telefon , Fax LABORATORIEUNDERSÖKNINGAR WSP Samhällsbyggnad Box 13033, GÖTEBORG Telefon Provtagningsmetod Sammanställning av Laboratorieundersökningar Getterön Uppdragsnummer PG Skr Kv St I Kv St II Borrhål NC4 X Granskning Sign. AZ Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Korrekt. 0,5 m u my sitet kvot gräns tivitet (okorr.) (korrig.) Omrörd faktor Matrl. Tjälf. Djup r 2) 3) 4) 5) 5) 5) 5) 5) w N w L S t t fu t fu t r m typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) (kpa) (-) 0,0 0,2 sandig MULLJORD (enl.fälttekn.) 0,2 gråbrun siltig SAND, växtdelar 27 1,0 1,0 grå siltig SAND 23 2,0 2,0 grå ngt grusig siltig SAND, lerkörtlar 16 3,0 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 L:\5250\Norconsult AB\ \Getterön \

24 BILAGA 2:4 Norconsult Fältgeoteknik AB Norconsult Fältgeoteknik AB, BOX 8774, GÖTEBORG Uppdrag Telefon , Fax LABORATORIEUNDERSÖKNINGAR WSP Samhällsbyggnad Box 13033, GÖTEBORG Telefon Provtagningsmetod Sammanställning av Laboratorieundersökningar Getterön Uppdragsnummer PG Skr Kv St I Kv St II Borrhål NC6 X Granskning Sign. AZ Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Korrekt. 0,50 m u my sitet kvot gräns tivitet (okorr.) (korrig.) Omrörd faktor Matrl. Tjälf. Djup r 2) 3) 4) 5) 5) 5) 5) 5) w N w L S t t fu t fu t r m typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) (kpa) (-) 0,0 0,2 sandig MULLJORD (enl.fälttekn.) 0,2 brun siltig SAND 17 1,0 1,0 grå siltig SAND 20 2,0 2,0 grå siltig SAND 20 3,0 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 L:\5250\Norconsult AB\ \Getterön \

25 Valvikavägen Ängaviksvägen Båtaviksvägen Hattviksvägen Klövehamnväge Askekärrsvägen Kagalyckevägen Askekärrsvägen Dämmebergsvägen Linnekullevägen Linnekullevägen B 4A A 12B ,2 2,2 4,6 2,9 3,2 3,5 2,6 5,7 3,4 1,6 4,3 3,6 1,2 2,4 3,2 1,6 3,2 4,4 1,2 1,6 4,5 2,7 3,6 4,6 2:147 2:155 2:160 2:155 2:374 2:236 2:228 2:104 2:152 2:154 2:146 2:240 2:121 2:379 2:143 2:138 2:276 2:144 2:329 2:125 2:145 2:110 2:114 2:120 2:126 2:341 2:134 2:117 2:116 2:238 2:156 2:115 2:127 2:122 2:124 2:123 2:251 2:253 2:113 2:128 2:320 2:250 2:141 2:140 2:340 2:257 2:322 2:148 2:112 2:139 2:280 2:129 2:267 2:268 2:254 2:151 2:153 2:271 2:332 2:234 2:369 2:346 2:264 2:330 2:361 2:233 2:364 2:386 2:278 2:149 2:235 2:111 2:150 2:130 2:258 2:265 2:385 2:136 2:269 2:256 2:305 2:312 2:232 2:131 2:277 2:155 2:137 2:231 2:360 2:142 2:266 2:133 2:261 2: :155 s:17 s:16 s:15 2:155 2:157 2:147 GETTERÖN GET /46.1 μ μ Norconsult AB Box 8774, Göteborg Tfn

26 ( ) ( ) ( ) ( ) ( ) ( ) Norconsult AB Box 8774, Göteborg Tfn
