1 PROJEKTERINGS PM GEOTEKNIK Geoteknisk utredning för ny VA-ledning och ny väg (Etapp 2A) i Svärtinge Skogsbacke, Norrköping Kommun

2 PROJEKTERINGS PM GEOTEKNIK Geoteknisk utredning för ny VA-ledning och ny väg (Etapp 2A) i Svärtinge Skogsbacke, Norrköping Kommun KUND Norrköping Vatten och Avfall AB Box Norrköping KONSULT WSP Samhällsbyggnad Box Linköping Besök: S:t Larsgatan 3 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER PROJEKT UPPDRAGSNAMN Svärtinge Skogsbacke E2A UPPDRAGSNUMMER FÖRFATTARE Christina Berglund WSP: Christina Berglund, tele , E-post christina.berglund@wspgroup.se Norrköpings vatten och avlopp: Paul Englund E-post: paul.englund@norrkopingvattenavfall.se DATUM ÄNDRINGSDATUM GRANSKAD AV Magnus Widfeldt GODKÄND AV Christina Berglund Svärtinge Skogsbacke E2A

3 INNEHÅLL 1. UPPDRAG 4 2. SYFTE 4 3. TIDIGARE UNDERSÖKNINGAR 4 4. NU UTFÖRDA UNDERSÖKNINGAR 5 5. STYRANDE DOKUMENT 5 6. BEFINTLIGA ANLÄGGNINGAR 5 7. PLANERAD BYGGNATION 5 8. GEOTEKNISKA FÖRHÅLLANDEN TOPOGRAFI OCH BEBYGGELSE JORDLAGERFÖRHÅLLANDEN JORDENS MATERIALEGENSKAPER HYDROGEOLOGISKA UNDERSÖKNINGAR 7 9. REKOMMENDATIONER GEOTEKNISK KATEGORI VA-LEDNINGAR VÄG SCHAKT OCH FYLLNING OMGIVNINGSPÅVERKAN LOKALT OMHÄNDERTAGANDE AV DAGVATTEN KOMPLETTERANDE UNDERSÖKNINGAR UTFÖRANDE OCH KONTROLL GRANSKNING BILAGOR OCH RITNINGAR 10 Ritningar: G T Tolkad planritning som redovisar var stopp mot block eller berg erhållits innan erforderligt djup uppnåtts, A1 skala 1:1000 Projekterings PM Geoteknik Geoteknisk utredning för ny VA-ledning och ny väg (Etapp 2A) i Svärtinge Skogsbacke, Norrköping Kommun 3

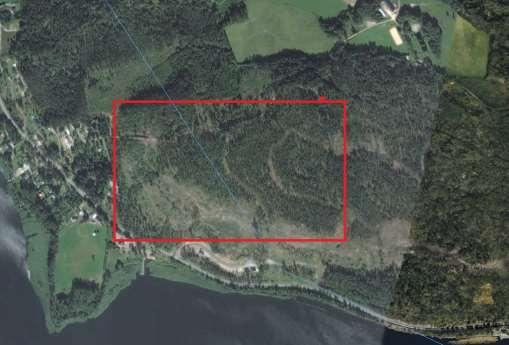

4 1. UPPDRAG WSP Sverige AB har på uppdrag av Norrköpings vatten och avfall AB utfört en geoteknisk undersökning inför byggandet av VA-ledningar och väg på Svärtinge skogsbacke etapp 2A. Området ligger inom fastigheten Östra Eneby 1:1 i Svärtinge, Norrköpings kommun. Aktuellt område framgår av figur 1. Figur 1: Flygfoto över aktuellt område (Google Earth). Rödmarkerat område utgör ungefärligt undersökningsområde. 2. SYFTE Syftet med undersökningen har varit att undersöka geotekniska förutsättningar samt att ge underlag för vidare projektering för grundläggning av vatten- och spillvattenledningar samt ny väg till planerade fastigheter inom ovan beskrivet område. Undersökningarna ska även ge underlag för hanteringen av dagvattenhanteringen inom området samt även utförts i ett antal lägen där eventuella magasin kommer att anläggas. Denna PM är ett projekteringsunderlag och behandlar endast rekommendationer och synpunkter för projekteringsskedet. När höjdsättning av såväl mark som ledningsschakter fastställts samt ritningar på vald grundläggning är upprättade skall en förnyad geoteknisk granskning göras för att verifiera att alla här givna geotekniska krav är beaktade av andra projektörer. För byggskedet skall geotekniska krav och rekommendationer för bygget inarbetas i byggbeskrivningen, alternativt ska föreliggande handling omarbetas till bygghandling. 3. TIDIGARE UNDERSÖKNINGAR Tidigare utförda undersökningar i närområdet: Svärtinge Skogsbacke E2A

5 Svärtinge Skogsbacke etapp 1, utförd av WSP, daterad , uppdragsnummer Svärtinge skogsbacke etapp 1A, utförd av WSP, uppdrag Svärtinge Skogsbacke etapp 1B öster om området, utförd av WSP, uppdragsnummer NU UTFÖRDA UNDERSÖKNINGAR Nu utförda undersökningar redovisas i separat Markteknisk undersökningsrapport geoteknik (MUR/GEO) och tillhörande bilagor, daterad Granskningshandling. Separat PM har även upprättats av WSP gällande omhändertagande av dagvatten. 5. STYRANDE DOKUMENT Detta PM ansluter till SS-EN och SS-EN med tillhörande nationell bilaga samt Boverkets BFS 2011: BEFINTLIGA ANLÄGGNINGAR Längs området i söder sträcker sig Finspångsvägen. I väster finns ett litet område av hus/stugor. Glan ligger söder om Finspångsvägen. I öster angränsar tidigare etapper av Svärtinge Skogsbacke. 7. PLANERAD BYGGNATION Detaljplan för fastigheten Östra Eneby 1:1 med närområde inom Svärtinge har vunnit laga kraft. Planområdet har delats in i flera etapper, etapp 1 har färdigställts. Denna del avser etapp 2A, där utbyggnad av VA ledningar i gata ska utföras. Till VA-systemet hör även ett antal pumpstationer. VA-ledningarna projekteras för att ligga på frostfritt djup. På vissa sträckor kan dock grundare grundläggning med isolering förekomma. 8. GEOTEKNISKA FÖRHÅLLANDEN 8.1 TOPOGRAFI OCH BEBYGGELSE Det undersökta området utgörs av i huvudsak obebyggd terräng med ett fåtal fastigheter i områdets västra del. Området sträcker sig från väster till öster ca m norr om Finspångsvägen, längs sjön Glans norra strand. Projekterings PM Geoteknik Geoteknisk utredning för ny VA-ledning och ny väg (Etapp 2A) i Svärtinge Skogsbacke, Norrköping Kommun 5

6 Undersökningarna är utförda i kuperad skogsterräng längs en röjd skogsbilväg. Markytan utgörs av naturmark med vegetationsytor såsom gräs, buskar, sly, större träd, stenar, block och berg i dagen. Marknivåerna varierar mellan ca +46,4 i väster upp mot +64 i öster och norr. 8.2 JORDLAGERFÖRHÅLLANDEN De naturliga jordarna i det undersökta området består i huvudsak av friktionsjord, av grusig sand, ovanpå morän. Inslag av silt och lera förekommer också. Av ca 20 % av de utförda sonderingarna har stopp mot berg erhållits innan erforderligt djup uppnåtts. I flera punkter har erforderligt djup uppnåtts innan stopp mot fast botten, block eller berg påträffats. Jordbergsonderingarna visar varierande stopp mot berg, se tillhörande profilritningar i MUR. Utförda sonderingar visar också att det förekommer block inom området. Nedan beskrivs respektive delsträcka separat. Lednings- och vägsträcka A Under ett övre friktionslager följer i huvudsak grusig sand på moränjord eller friktionsjord. I vissa punkter förekommer grusig siltig sand och i vissa punkter förekommer block. På fyra ställen på delsträcka A har berg påträffats ovan trolig ledningsnivå, se bilagd tolkad planritning. Lednings- och vägsträcka B I huvudsak förekommer det under ett tunt fyllningslager, grusig sand och grusig siltig sand på morän. På sträckan 0/090-0/130 förekommer silt direkt under fyllningen. På sträckan 0/210-0/270 har berg påträffats ovan trolig ledningsnivå, se bilagd tolkad planritning. Lednings- och vägsträcka C Överst kommer grusig siltig sand och mullhaltig sandigt grus ovanpå friktionsmaterial eller morän. Lednings- och vägsträcka D Fram till ca 0/250 förekommer i huvudsak silt, lerig silt eller sandig silt ovanpå morän. På sträckan 0/070-0/100 förekommer torv och lera i ytan och därunder följer siltig lera, siltig finsand och varvig lerig silt. Därunder följer silt ovanpå friktionsjord. I slutet av sträckan följer i huvudsak friktionsjord. På sträckorna 0/035-0/055, 0/165-0/195 samt 0/215-0/335 har berg påträffats ovan trolig ledningsnivå, se bilagd tolkad planritning. Lednings- och vägsträcka E På sträckan förekommer i huvudsak grusig siltig sand och grusig siltig sandig morän. På sträckorna 0/010-0/030, 0/055-0/090, 0/165-0/180 samt 0/245-0/280 har berg påträffats ovan trolig ledningsnivå, se bilagd tolkad planritning Svärtinge Skogsbacke E2A

7 8.3 JORDENS MATERIALEGENSKAPER Materialegenskaperna för den naturligt lagrade jorden är bedömda enligt AMA Anläggning 10 och redovisas i tabell 1 nedan: Tabell 1: Materialtyp och tjälfarlighetsklass Material Materialtyp Tjälfarlighetsklass Grus/Sand 2 1 Siltig sand 3B 2 Silt 5A 4 Siltig morän 4A 3 Torv 6B 1 Lera 4B 3 Siltig lera 5A HYDROGEOLOGISKA UNDERSÖKNINGAR Ingen hydrogeologisk undersökning har utförts för aktuell utredning. Fri vattenyta har observerats i sonderingshål, i det låglänta området på sträcka D, km 0/060-0/100, där vattenytan har uppmätts till +54,4, motsvarande ca 0,5 m under markytan. I området förekommer flera lågområden där ytoch/eller grundvatten kan förekomma. 9. REKOMMENDATIONER 9.1 GEOTEKNISK KATEGORI Grundläggningsarbetena skall dimensioneras, planeras, utföras och kontrolleras i Geoteknisk kategori 2 (GK 2). Innan grundläggning av väg och VA ledningar utförs, ska mullhaltig jord samt organiskt material såsom torv tas bort. 9.2 VA-LEDNINGAR Utefter planerad VA-sträcka där fast friktionsjord påträffats innebär att traditionell schakt utförs för VA-ledningarna. På några sträckor förekommer silt, lera och torv, tex ledningssträcka B 0/090-0/130, ledningssträcka D 0/065-0/115 samt 0/130-0/240 och här kan det blir aktuellt med någon form av stödkonstruktion t ex spontlåda eller schaktsläde vid schakter djupare än 2,5 m. Beroende på vattentillströmning kan även successiv schakt och återfyllning vara nödvändig. På sträckor där stopp mot berg påträffats kommer bergschakt i form av sprängning bli aktuellt. 9.3 VÄG Utefter planerad VA-sträcka ska även en lokalväg grundläggas. Projekterings PM Geoteknik Geoteknisk utredning för ny VA-ledning och ny väg (Etapp 2A) i Svärtinge Skogsbacke, Norrköping Kommun 7

8 Grundläggningen av väg kan utföras utan förstärkningsåtgärder på större delen av sträckorna. Materialskiljande lager av geotextil läggs ut på sträckor med lera eller silt på terrassbotten, gäller framförallt ledningssträcka D. På sträck D, km ca 0/065-0/115 skall befintlig torv, lerig torv och lera innehållandes torv, tas bort innan grundläggning av väg utförs. Ett materialskiljande lager av geotextil läggs sedan ut på schaktbotten innan bankfyllning läggs ut. 9.4 SCHAKT OCH FYLLNING Schakt- och fyllnadsslänter för VA och väg kan preliminärt utföras enligt följande tabell: Tabell 2: Släntlutningar för schakt i olika material Material Friktionsvinkel, ϕ Släntlutning för schakt ner till 2,5 m djup Släntlutning för schakt djupare än 2,5 m Släntlutning för fyllningsslänter Grus/Sand 34 1:1 1:2 1:1 Siltig sand 32 2:1 * 1:2 Silt 30 2:1 * 1:2 Siltig morän 36 1:1 * 1:1 Siltig lera - 2:1 * 1:2 Torv - 1:2 - - *Schakt sker med förstärkningsåtgärder tex spontlåda, alternativt erfordras schaktbottenbesiktning i färdig schakt innan lämplig släntlutning kan rekommenderas. Besiktning utförs av geotekniskt sakkunnig. Vid tillfälliga slänter i siltiga jordar bör en provgrop utföras för att fastställa lämpliga schaktslänter. Vid schakt skall stor hänsyn till risk för ras av större stenar och block i schaktväggar tas. Fyllning för VA-ledningar utförs enligt AMA Anläggning 10 kapitel CEC.2 och ska fyllas och packas enligt figur CEC/3. Ny fyllning i/på lera, silt och berg utläggs på geotextil, bruksklass N2, på schaktbotten. Fyllning för lokalväg utförs enligt AMA Anläggning 10 kapitel CEB.11 och ska fyllas och packas enligt tabell CE/3. På terrass av silt, lera och/eller berg utläggs ett materialskiljande lager av geotextil, bruksklass N3. Under schaktning för grundläggningsarbetet ska Länshållning utförs i schakten. Inom vissa delar av området finns silt på grundläggningsnivå. Silt, blir flytbenägen vid nederbörd och är känslig för frysning. Om jord innehållande silt påträffas utförs här schaktslänter och schaktbotten skyddat mot nederbörd och frysning Svärtinge Skogsbacke E2A

9 För ledningar samt för delar av vägsträckan kommer det bli aktuellt med bergschakt. Bifogad ritning visar inom vilka områden det är påträffat berg innan trolig ledningsnivå. Det förekommer även block som kan påverka schaktningen. Schaktbottenbesiktning utförs av geotekniskt sakkunnig innan ny fyllning utläggs. 9.5 OMGIVNINGSPÅVERKAN I samband med schaktning, uppfyllnads- och sprängningsarbeten kan närliggande byggnader och anläggningar, t ex hus i tidigare etapper eller området i väster (nära Finspångsvägen) (Svärtinge), påverkas. Innan byggnadsarbetena påbörjas bör därför en riskanalys utföras med avseende på planerade arbeten. De restriktioner, kontrollåtgärder och gränsvärden/ som gäller med hänsyn till vibrationer och buller skall redovisas. 10. LOKALT OMHÄNDERTAGANDE AV DAGVATTEN Några kompletterande borrpunkter har tagits i områden för att undersöka möjlighet till lokalt omhändertagande av dagvatten, se planritning i MUR. Tabell 3: Kompletterande punkter för att undersöka möjlighet till LOD Kompletterande borrpunkter Typ av jordmateral Anmärkning KBP13 KBP12 KBP10-11 Mullhaltig grusig sand, siltig sand samt varvig silt med lerskikt till ca 4 m djup under markytan. Grusig sand och lerig silt till 0,8 m under markytan. Lersig silt och varvig silt till 1,5 m under markytan, därunder grusig sandig siltig morän. Med hänsyn till förekomsten av tätt finmaterial bedöms LOD ej vara möjlig. Jordmäktigheten bedöms vara för liten för att möjliggöra LOD. Vid eventuella uppfyllnader inom området bedömds LOD vara möjligt. 11. KOMPLETTERANDE UNDERSÖKNINGAR När läget för planerade pumpstationer är fastställt behöver kompletterande undersökningar utföras i aktuellt läge för dessa. 12. UTFÖRANDE OCH KONTROLL Innan grundläggningsarbetena påbörjas skall entreprenören upprätta en arbetsberedning för planerade arbeten. Alla arbeten skall bedrivas med sådan försiktighet att befintliga ledningar och kablar samt närliggande Projekterings PM Geoteknik Geoteknisk utredning för ny VA-ledning och ny väg (Etapp 2A) i Svärtinge Skogsbacke, Norrköping Kommun 9

10 byggnader och anläggningar inte skadas. Arbetsberedningen skall innefatta krav på utförande, uppföljning och dokumentation av arbetena. 13. GRANSKNING Granskning har utförts av geotekniker Magnus Widfeldt. 14. BILAGOR OCH RITNINGAR Till detta PM har bifogats tolkad planritning, där stopp på berg har skett ovan trolig ledningsnivå, se G T. WSP Samhällsbyggnad Linköping Christina Berglund Handläggare Magnus Widfeldt Granskare Svärtinge Skogsbacke E2A
