1 Släntbesiktning av berg SKEPPLANDA 8:4, ALE KOMMUN

2 UPPDRAG , Geoteknisk utredning DPL Ledet 1:1 Skepplanda 8:4 Titel på rapport: Släntbesiktning av berg, Skepplanda 8:4, Ale Kommun Status: Slutrapport Datum: MEDVERKANDE Beställare: Kontaktperson: AB Alebyggen Javad Taeyfi Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Victoria Svahn, Tyréns AB Oskar Åkerlund, Tyréns AB Johanna Ljungdahl / Victoria Svahn, Tyréns AB Uppdragsansvarig: Victoria Svahn Datum: Tyréns AB Lilla Badhusgatan Göteborg Tel: Säte: Stockholm Org.nr:

3 INNEHÅLLSFÖRTECKNING 1 BESKRIVNING AV UPPDRAG OMRÅDESBESKRIVNING OMRÅDE GEOLOGI STABILITET OMRÅDE GEOLOGI STABILITET ÅTGÄRDSBEHOV SLUTSATSER Uppdrag: (11)

4 1 BESKRIVNING AV UPPDRAG Tyréns AB har på uppdrag av Alebyggen AB utfört en släntbesiktning av berg i dagen. Besiktningen utfördes den 21 mars Besiktningen har omfattat två delområden. Områdena ligger söder om Påvels väg i Skepplanda på fastigheten Skepplanda 8:4 i Ale Kommun. Syftet med besiktningen var att fastställa om stabilitetsförhållandena är sådana att det föreligger rasrisk i bergsslänterna och om förhållandena skulle kunna påverka en framtida exploatering av markområdet. Bild 1. Besiktningen har omfattat två delområden. 2 OMRÅDESBESKRIVNING 2.1 OMRÅDE 1 Det besiktigade släntområdet ligger i anslutning till markområdets södra gräns. I stort sett hela bergslänten ligger utanför den södra gränsen av området med undantag för det sydvästra hörnet mot fastigheten Skepplanda 3:22. Uppdrag: (11)

5 Bild 6 Bild 3 Bild 4 Bild 5 Bild 2 Område 1 - observerat berg i dagen är markerat med rött och släntfot är markerad med svart linje GEOLOGI I område 1 utgörs bergarten av finkornig-medelkorning grå-rödgrå gnejs. Gnejsen är granitisk i sin sammansättning. Gnejsens förskiffring (huvudfoliation) är orienterad i N30-50ºE/60-70ºW. Antalet sprick-set begränsas till två med riktningarna: N150ºE/20ºE och N40ºE/90º. Sprickorna är få till antalet. Bergarten är i huvudsak uppsprucken längs förskiffringen (huvudfoliationen). I detta släntområde sluttar bergslänten 30-50º mot NW. Ett avsnitt av bergslänten, ca 15 m, är brantstående 70-90º mot N-NNE (se Figur 4 ). Uppdrag: (11)

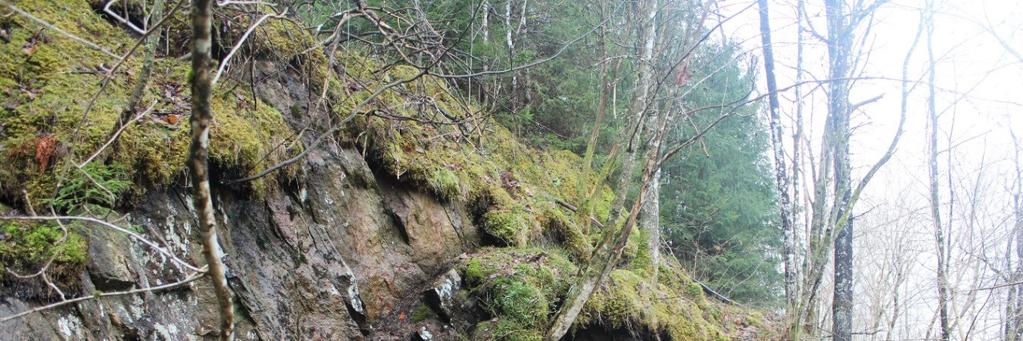

6 Bild 3. Bergsslänt med släntlutning 30-50º. Bild 4. Brant stående bergsslänt 70-90º lutning. Uppdrag: (11)

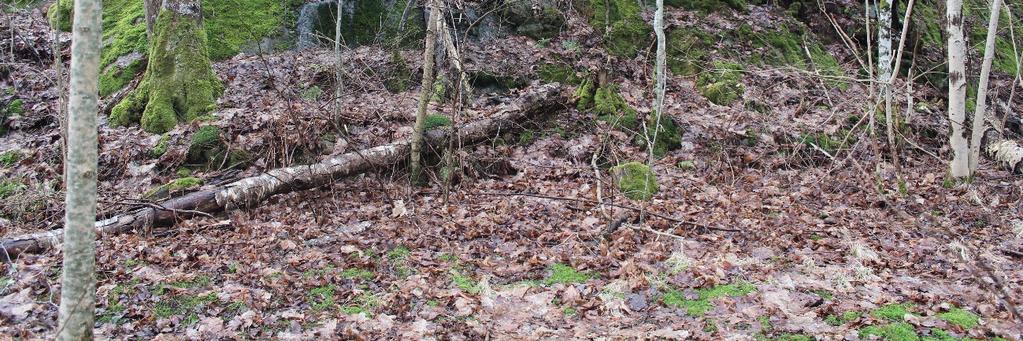

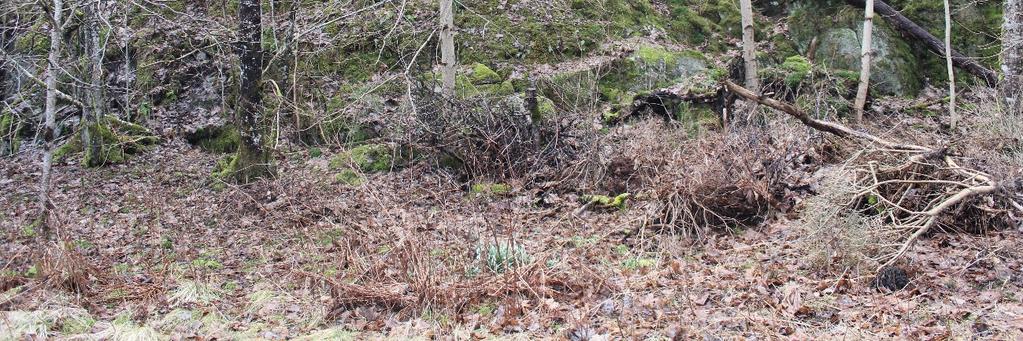

7 Bild 5. Blockparti utan rasrisk. Bild 6. Bergsslänt med släntlutning ca 30º. Uppdrag: (11)

8 2.1.2 STABILITET Stabiliteten bedöms vara god. Slänterna är låga och lutningen i merparten av dessa är flack. På den sträcka som redovisas på bild 4 och 5 så bedöms även denna del vara stabil. 2.2 OMRÅDE 2 Det besiktigade släntområdet ligger i anslutning till markområdets södra gräns. Två av bergskärningarna ligger inom området. Området ligger mellan fastigheterna Skepplanda 2:20 och Skepplanda 8:24, se bild 7. Bild 8 Bild 10 Bild 9 Bild 11 Bild 7 Område 2 - Observerat berg i dagen är markerat med rött och släntfot är markerad med svart linje GEOLOGI I detta område utgörs bergarten av finkornig-medelkorning grå-rödgrå gnejs. Gnejsen är granitisk i sin sammansättning. Gnejsens förskiffring (huvudfoliation) är orienterad i N30-50ºE/60-90ºW. Antalet sprick-set begränsas till två med riktningarna: N120ºE/90 och N40ºE/90º. Sprickorna är få till antalet och svåra att mäta. Bergarten är i huvudsak uppsprucken längs förskiffringen (huvudfoliationen). Uppdrag: (11)

9 Bild 8. Bergsslänt med släntlutning 30-50º. Denna bergsslänt ansluter mot Skepplanda 2:20. Bild 9. Låg och flack bergsslänt i områdets centrala del mot området södra gräns. Uppdrag: (11)

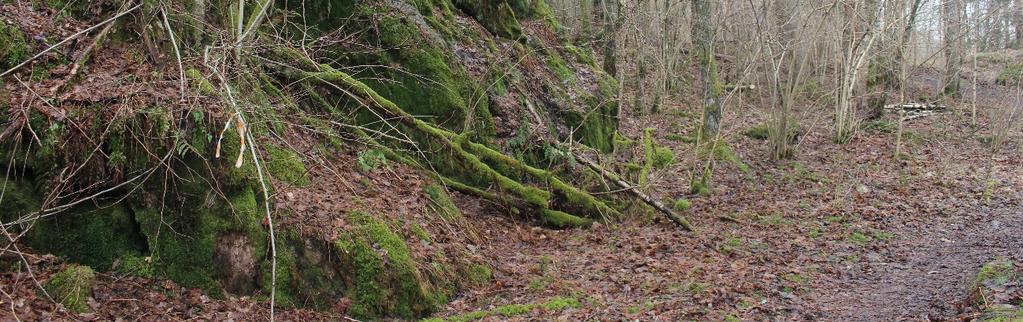

10 Bild 10. Låg och flack bergsslänt i områdets centrala del mot området södra gräns. Bild 11. Hög (6-8m) och brant bergslänt (70-80º) som är belägen utanför områdets södra gräns i anslutning till Skepplanda 8:24. På bilden är ett block markerat med röd ring. Blocket bedöms vara stabilt och ingen rasrisk föreligger. Uppdrag: (11)

11 2.2.2 STABILITET Slänterna i SW hörnet och områdets centrala del är låga och släntlutningen är flack. Stabiliteten bedöms vara god. För den slänt som redovisas på bild 11 så anses stabiliteten vara god. Ett specifikt block är markerat på bilden, detta bedöms vara stabilt. 3 ÅTGÄRDSBEHOV Vid besiktningstillfället användes skrotspett och bomknackning med hammare för att bedöma behovet av att skrota av i någon del av bergslänten. Detta gjordes i område 1, se bild 4 och 5. Det kunde konstateras att inget behov finns för att förebygga rasrisk med någon förstärkningsåtgärd. Sprickfrekvensen är låg och riktningen på huvudfoliationen anses vara gynnsam ur stabilitetssynpunkt. Det skall dock påpekas att slänten, se bild 4 och 5, är mycket vattenförande och att frostsprängning en pågående process. Utfall av mindre sten kan ske, dock bedöms dessa eventuella stenar påverka det aktuella planområdet. För övriga besiktigade delar av bergslänterna, i område 1 och 2, har inget behov av åtgärder kunnat fastställas. Slänternas lutning och de stabila förhållandena utesluter behov av åtgärder. 4 SLUTSATSER - Slänterna anses vara stabila och påverkar inte den exploatering av marken som föreslås. - Bergsslänterna kräver inga skyddsåtgärder eller förstärkningsåtgärder. Uppdrag: (11)
