1 Beställare: Bohusgeo AB Detaljplan Fjällbacka 176:124 Bergteknisk besiktning Bergab Berggeologiska Undersökningar AB Handläggare Helena Kiel

2 i Innehållsförteckning 1 Sammanfattning Syfte och orientering Geologi Bergtekniska observationer och åtgärdsförslag... 3

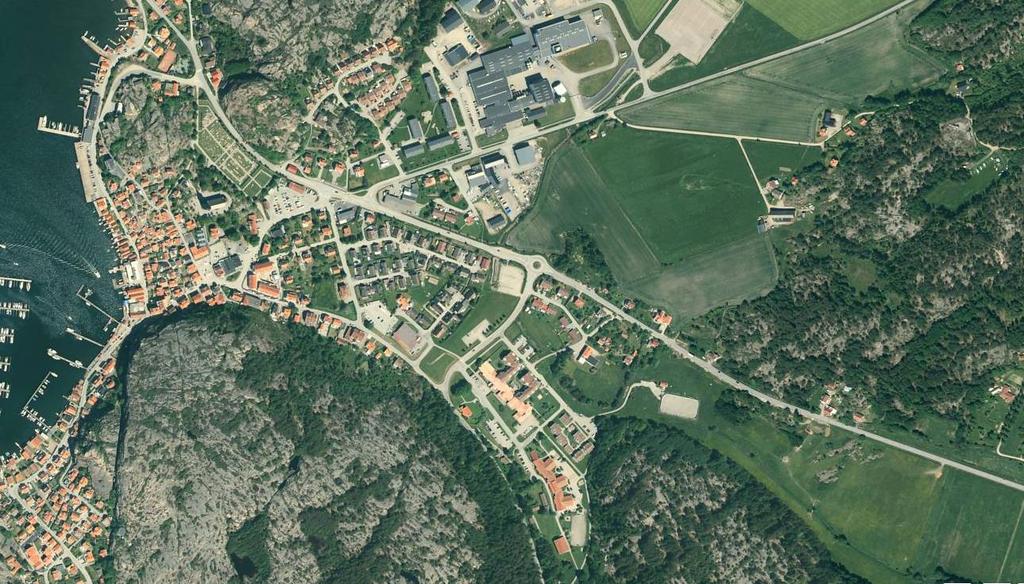

3 2 (4) 1 Sammanfattning 1. Om bergschakt avses utföras ska en planbestämmelse införas som reglerar att förstärkning kan erfordras, exempelvis genom bultning. 2. Om berget avses lämnas orört erfordras inga åtgärder eller planbestämmelse. 2 Syfte och orientering På uppdrag av Bohusgeo AB har Bergab Berggeologiska Undersökningar AB utfört en bergteknisk besiktning inom detaljplan för del av Fjällbacka 176:124 i Fjällbacka i Tanums kommun. Uppdraget omfattar bedömning av bergstabilitet och risk för blocknedfall eller bergras i eller i anslutning till detaljplaneområdet, samt eventuellt förslag till stabiliserande åtgärder. Bedömningen baseras på en besiktning som utfördes Detaljplaneområdet är ca 80x80 m stort och beläget väster om ishockeybanan i Fjällbacka, i sydöstra änden av Lidenvägen; se Figur 1. Området avgränsas i sydöst av en 5-7 m hög och ca 50 m lång bergslänt med nordöst-sydvästlig strykning. Det är denna bergslänt som har besiktigats och som markerats med rött på rapportens framsida. Fjällbacka kyrka Väg m Figur 2.1. Flygbild över undersökt område (rött).

4 3 (4) Följande underlagsmaterial har använts för utredningen: Plankarta Detaljplan för del av Fjällbacka 176:124 (koncept), daterad Mail från Bohusgeo daterat Geologi Berggrunden utgörs av en rödgrå till röd medelkornig granit (Bohusgranit). Uppsprickningen är typiskt granitisk med en flack till subhorisontell sprickgrupp och två vertikala sprickgrupper; se Tabell 1. Förutom dessa förekommer även enstaka sprickor med medelbrant lutning (45-60 ). Detta ger en blockuppsprucken berggrund med blockstorlek ca 1-2 m kantlängd eller större. Sprickfyllnader kunde ej observeras. Tabell 1 Uppmätta sprickgrupper Sprickgrupp Lutning Strykning/stupning Anmärkningar 1 Flack till subhorisontell Lutning < 20 Dominerande. Sprickavstånd 0,6-2 m 2 Brant-vertikal mot /80-90 Sprickavstånd 0,6-2 m eller mer sydöst 3 Brant-vertikal mot nordöst /80-90 Sprickavstånd 0,6-2 m eller mer 4 Bergtekniska observationer och åtgärdsförslag Observationer I större delen av bergslänten dominerar de flacka sprickorna och de av uppsprickningen bildade blocken vilar stabilt på varandra. Inga löst sittande block kunde observeras i slänten och i släntfot finns inga utfallna block. Se Figur 2. Runt det norra hörnet, mot hockeyrinken, noterades dock en ansamling utfallna block. Baserat på mossförekomst på blocken bedöms utfallen vara gamla. Kvarstående berggrund utgörs av horisontellt vilande block eller block med bottenstöd mot omgivande berggrund. Inga ytterligare instabila block noterades i slänten här. Se Figur 3.

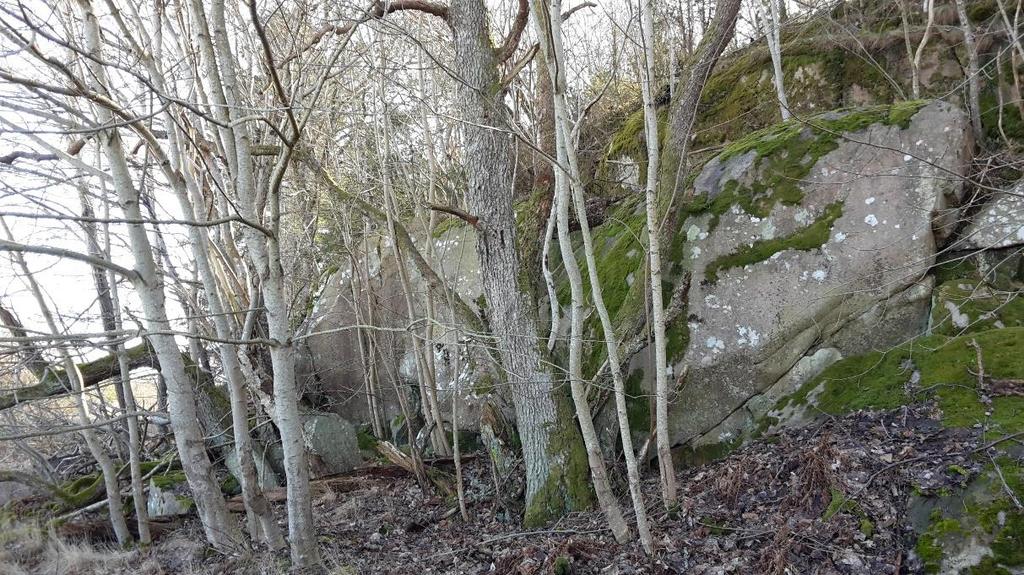

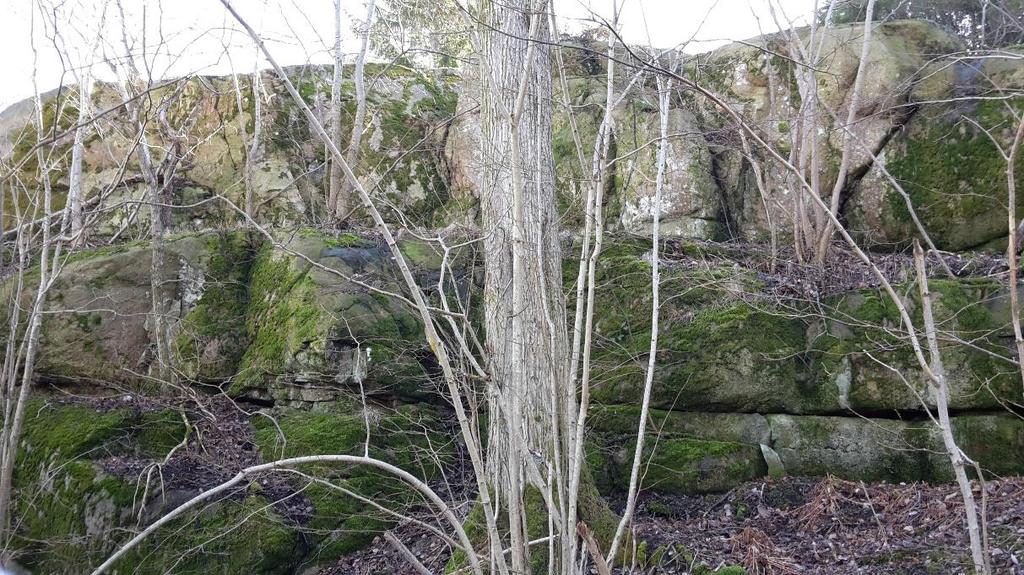

5 4 (4) Åtgärder Inga åtgärder bedöms nödvändiga i den befintliga slänten. Ej heller bedöms åtgärder vara nödvändiga innan eventuell bergschakt och det föreligger inget behov av restriktioner för grundläggning eller släntutformning. Efter eventuell bergschakt tillkallas bergsakkunnig för att bedöma eventuellt behov av förstärkning såsom bultning. Figur 2. Mittdelen av bergslänten, med subhorisontella sprickplan och ovanliggande block som vilar stabilt på dessa. Figur 3. Det norra hörnet av bergslänten, med utfallna block mot bildens vänsterkant. Kvarstående berg bedöms vara stabilt.

6 5 (4) för Bergab - Berggeologiska Undersökningar AB Helena Kiel
