Detaljplan Gårvik. Bergteknisk besiktning Beställare: Munkedals kommun. Bergab Berggeologiska Undersökningar AB

Transkript

1 Beställare: Munkedals kommun Bergab Projektansvarig Joakim Karlsson Handläggare Kristian Nilsson, Helena Kiel L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

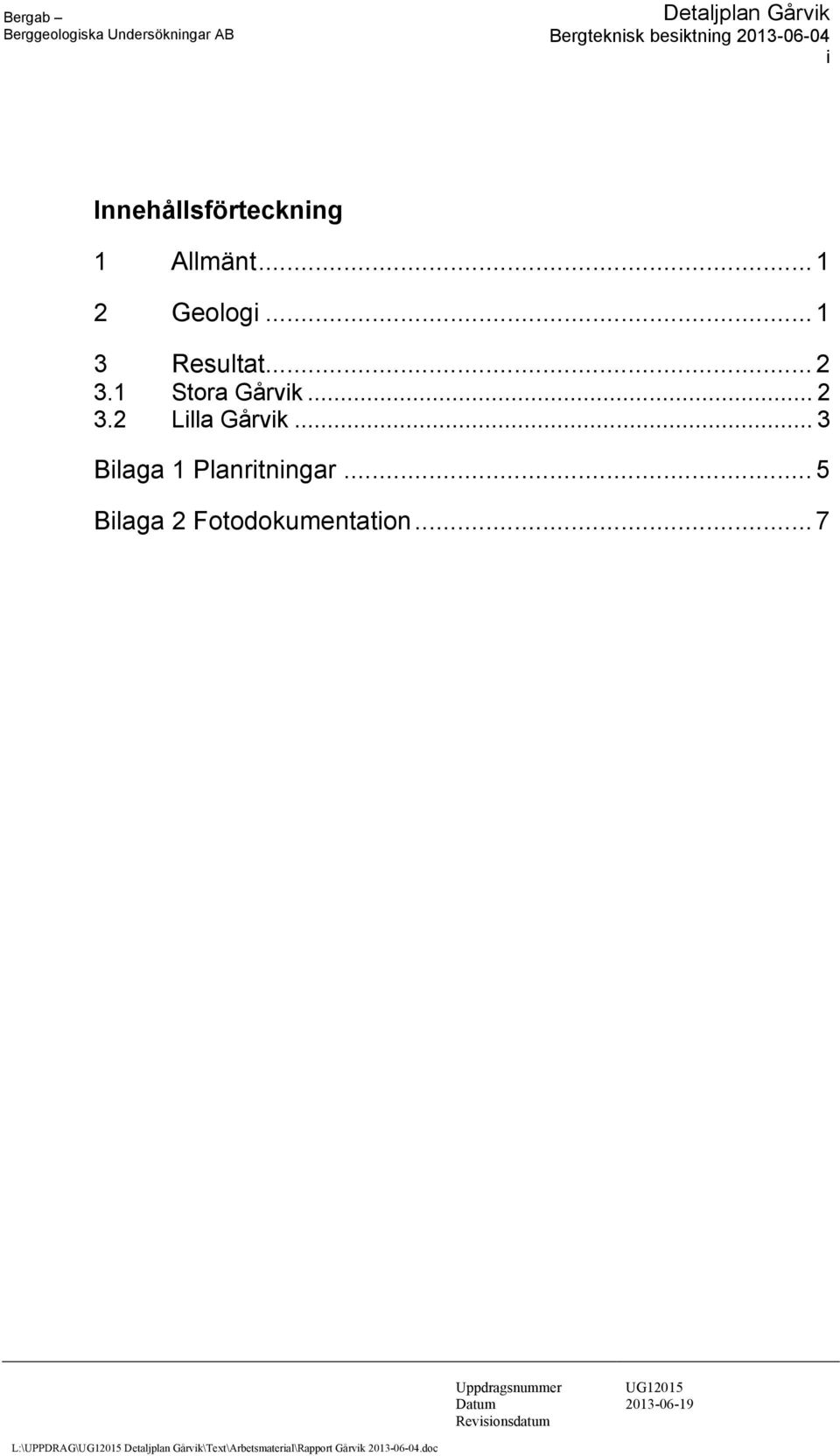

2 Bergab i Innehållsförteckning 1 Allmänt Geologi Resultat Stora Gårvik Lilla Gårvik... 3 Bilaga 1 Planritningar... 5 Bilaga 2 Fotodokumentation... 7 L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

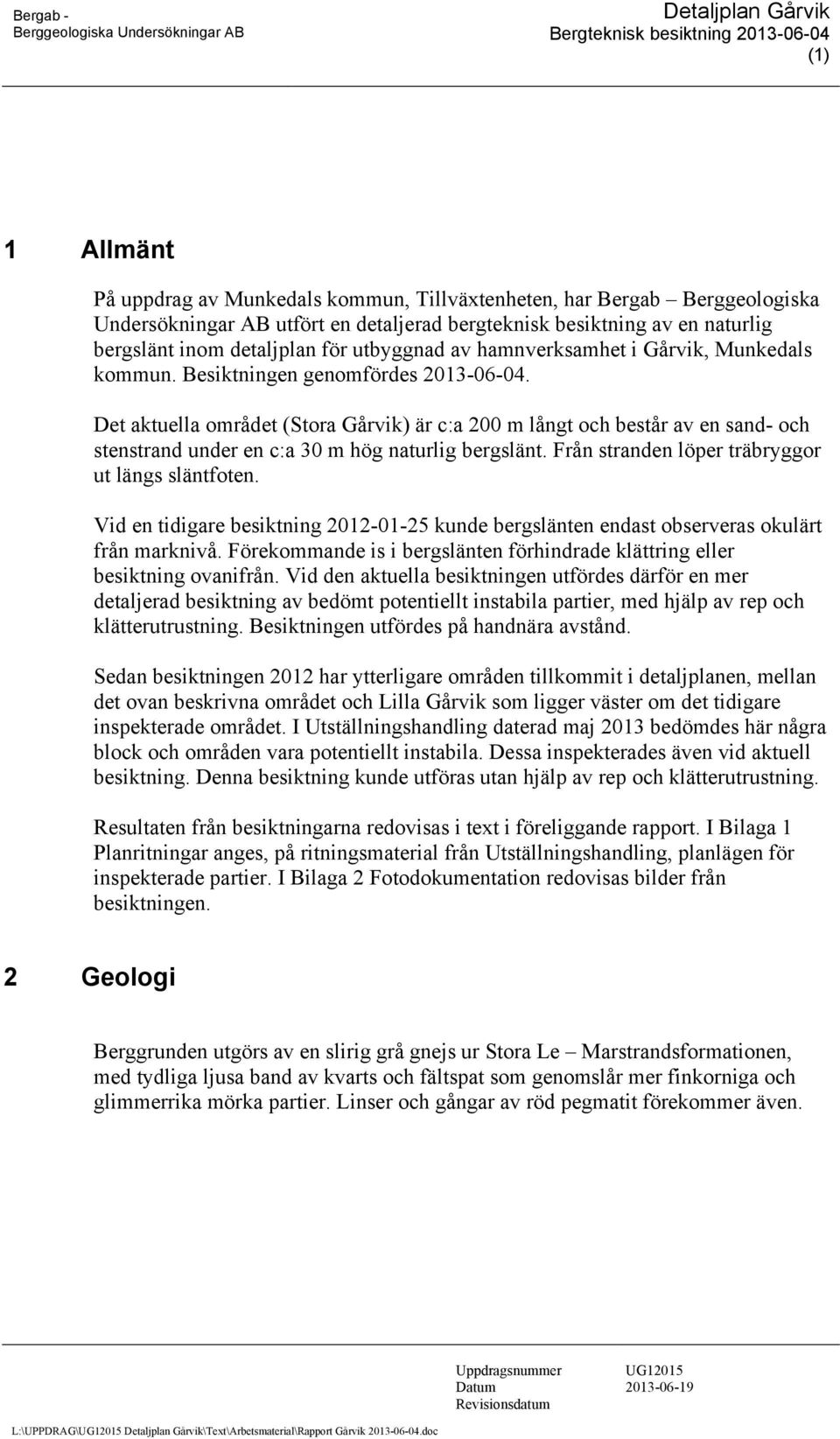

3 (1) 1 Allmänt På uppdrag av Munkedals kommun, Tillväxtenheten, har Bergab Berggeologiska Undersökningar AB utfört en detaljerad bergteknisk besiktning av en naturlig bergslänt inom detaljplan för utbyggnad av hamnverksamhet i Gårvik, Munkedals kommun. Besiktningen genomfördes Det aktuella området (Stora Gårvik) är c:a 200 m långt och består av en sand- och stenstrand under en c:a 30 m hög naturlig bergslänt. Från stranden löper träbryggor ut längs släntfoten. Vid en tidigare besiktning kunde bergslänten endast observeras okulärt från marknivå. Förekommande is i bergslänten förhindrade klättring eller besiktning ovanifrån. Vid den aktuella besiktningen utfördes därför en mer detaljerad besiktning av bedömt potentiellt instabila partier, med hjälp av rep och klätterutrustning. Besiktningen utfördes på handnära avstånd. Sedan besiktningen 2012 har ytterligare områden tillkommit i detaljplanen, mellan det ovan beskrivna området och Lilla Gårvik som ligger väster om det tidigare inspekterade området. I Utställningshandling daterad maj 2013 bedömdes här några block och områden vara potentiellt instabila. Dessa inspekterades även vid aktuell besiktning. Denna besiktning kunde utföras utan hjälp av rep och klätterutrustning. Resultaten från besiktningarna redovisas i text i föreliggande rapport. I Bilaga 1 Planritningar anges, på ritningsmaterial från Utställningshandling, planlägen för inspekterade partier. I Bilaga 2 Fotodokumentation redovisas bilder från besiktningen. 2 Geologi Berggrunden utgörs av en slirig grå gnejs ur Stora Le Marstrandsformationen, med tydliga ljusa band av kvarts och fältspat som genomslår mer finkorniga och glimmerrika mörka partier. Linser och gångar av röd pegmatit förekommer även. L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

4 (2) 3 Resultat 3.1 Stora Gårvik Utifrån den tidigare rapporten identifierades sex partier med potentiellt instabila block. Dessa inspekterades handnära med hjälp av klätterutrustning. En del mindre lösa block och stenar kunde även rensas ned vid besiktningen. Se Bilaga 1 samt Foto 1 och 2 i Bilaga 2 för översiktsbild och orientering. Observationer Parti 1: Ovanför ansamlingen av stora block i släntfot noterades två block som är avskurna i bakkanten. Det övre markerades med x i vit sprutfärg. Det nedre kunde ej nås för markering. Se Foto 3 i Bilaga 2. Parti 2: Ovanför ett träd noterades ett instabilt block. Det markerades med x med vit sprutfärg. Se Foto 4. Parti 3: I den övre delen av slänten löper en flack spricka. Ovanpå denna ligger flera lösa stenar/block, vilka markerades med x i vit sprutfärg. Strax till vänster om en spricka som löper snett upp åt höger noterades två instabila block, markerade med x (se Foto 5). Där sprickans nedre ände avslutas förekommer en annan relativt flack spricka med uppsprucket bergmaterial, som dock ej kunde nås för markering. Parti 4: Ett mycket stort block, ovanför en björk strax innan den långa träbryggan börjar, skärs av av en vertikal spricka till vänster och en längsgående spricka i nederkant (se Foto 6 och 7). Vid besiktningen 2012 konstaterades vatten/is strömma ut ur den nedre sprickan som såg ut att skära av blocket i bakkanten. Vid aktuell besiktning kunde blocket nås för närmare besiktning men bedömdes ej utgöra någon akut risk. Parti 5: Ett litet block i släntkrön som noterades från marknvivå. Se Foto 8. Parti 6: En grupp instabila block noterades alldeles ovanför den långa träbryggan som löper söderut. Se Foto 9. Åtgärder Parti 5: Det lilla blocket rensas ned i samband med att övriga markarbeten utförs. L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

5 (3) Parti 6: Blocken rensas ned eller bultas fast. För detta krävs åtkomst uppifrån medelst klätterutrustning. Vid bergrensning måste träbryggan skyddas eller temporärt tas bort. Slänten i övrigt (inklusive parti 1 till 4): Vid besiktningen 2012 observerades stora mängder is i den höga bergslänten, i form av ispelare och stora istappar. I Utställningshandling föreslås att vägar och byggnader förläggs på betryggande avstånd från slänten, för att minska risken att istappar och isblock faller ned på förbipasserande: För att skapa en säkerhetszon mot berget, framför allt beträffande den kraftiga isbildningen, bestäms i plankartan att bergssidan och släntfoten med buskar och träd ska bilda ett till hamnområdet angränsande naturområde. Båtförråd och andra byggnader, gångvägar, sittbänkar och platser där människor uppehåller sig anvisas därmed med visst avstånd till släntfoten. En sådan säkerhetszon fångar även upp eventuellt nedfallande block och stenar. Om denna säkerhetszon anläggs bedöms inga ytterligare stabilitetshöjande åtgärder vara nödvändiga i slänten längs hamnområdet. Om däremot väg och byggnader anläggs i direkt anslutning till slänten utförs följande åtgärder: Bergrensning av hela slänten Efter utförd bergrensning ska bultning ske av instabila block som ej kunnat rensas ned Bultning i nederkant av det stora blocket i parti Lilla Gårvik Observationer Noterade sprickriktningar i området är: flacka sprickor parallella med gnejsens foliation (ca 320 /20 ); sprickor med medelbrant-brant lutning mot väst ( /65-70 ); branta-vertikala sprickor med öst-västlig strykning (90 /80-90 till 270 /80-90 ). Av de block som noterades i Utställningshandling maj 2013 bedömdes inga utgöra risk för nedfall eller föranleda åtgärder. Se Bilaga 1 för orientering. Dock kan det nordligaste skrafferade området, en skärning längs en grusväg, behöva bergrensas, då enstaka potentiellt instabila block noterades i slänten (se Foto 10 i Bilaga 2). Detta område ligger dock utanför aktuellt detaljplaneområde och risken för blocknedfall bedöms ej vara akut. L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

6 (4) Åtgärder Om bergschakt ska utföras i området och om planerade nya slänter har en nordsydlig utsträckning bör släntlutningarna anpassas till förekommande naturliga sprickplan som lutar mot väst. Inga ytterligare stabilitetshöjande åtgärder bedöms nödvändiga inom aktuell detaljplan. för Bergab - Kristian Nilsson, Helena Kiel L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

7 (5) Bilaga 1 Planritningar Stora Gårvik orienteringsbild med inspekterade partier Bergslänten sträcker sig längre söderut än vad ritningen i Utställningshandling visar. Parti 1-4 som beskrivs i kapitel 3.1 sträcker sig ungefär så långt som rutan i bildens nedre del visar. Söder om parti 4 vidtar en lång träbrygga, med parti 6. L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

8 (6) Lilla Gårvik orienteringsbild med inspekterade partier Bild från Utställningshandling med potentiellt instabila partier markerade. Vid aktuell inspektion besiktigades samtliga av dessa block och områden. Endast det skrafferade partiet till höger om Lökeberg (röd markering) bedömdes behöva åtgärdas. Se text i kapitel 3.2. L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

9 (7) Bilaga 2 Fotodokumentation Foto 1. Översiktsbild, norra delen av den höga slänten i Stora Gårvik. Siffrorna 1 till 4 anger partier som detaljbesiktigats handnära genom klättring. Siffran 5 anger läge för ett mindre block i släntkrön. Se kapitel 3.1 för närmare beskrivning av partierna. L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

10 (8) 6 Foto 2. Översiktsbild, södra delen av den höga bergslänten i Stora Gårvik. Siffran 6 i bildens högra del anger läge för en grupp instabila block; se kapitel 3.1 för närmare beskrivning av blocken. L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

11 (9) Foto 3. Parti 1: till höger om klättraren ett avskuret block markerat med xxx. L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

12 (10) Foto 4. Parti 2: till höger om klättrarens högra fot noterades ett instabilt block. Det markerades senare med x. L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

13 (11) Foto 5: Parti 3: strax över om bildmitt ett flackt parti ovanpå spricka, med lösa block/stenar; till höger om repet mitt i bild två block markerade med x ; bakom trädgrenen längst ner i bild ytterligare ett flackt parti med löst bergmaterial. L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

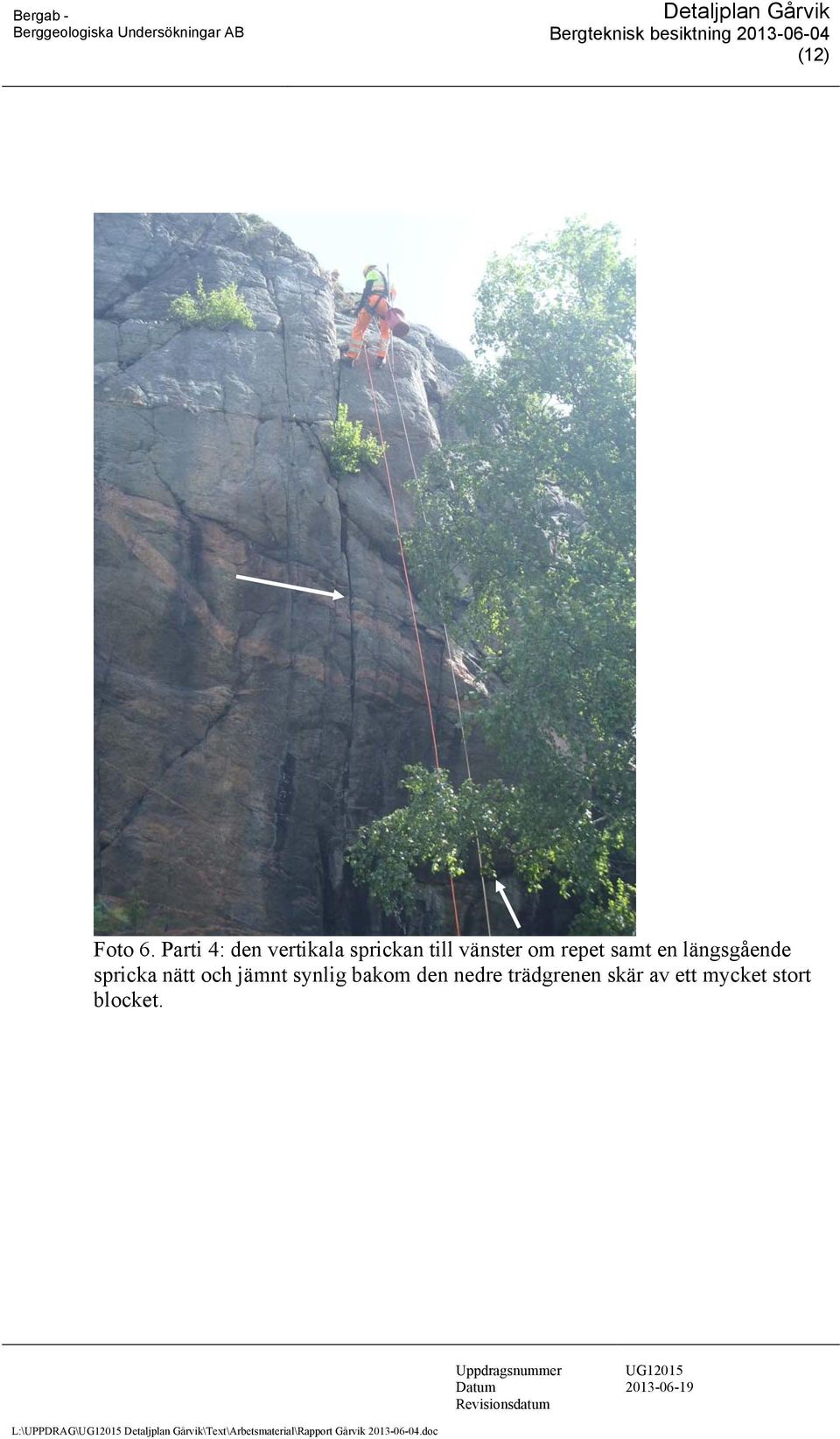

14 (12) Foto 6. Parti 4: den vertikala sprickan till vänster om repet samt en längsgående spricka nätt och jämnt synlig bakom den nedre trädgrenen skär av ett mycket stort blocket. L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

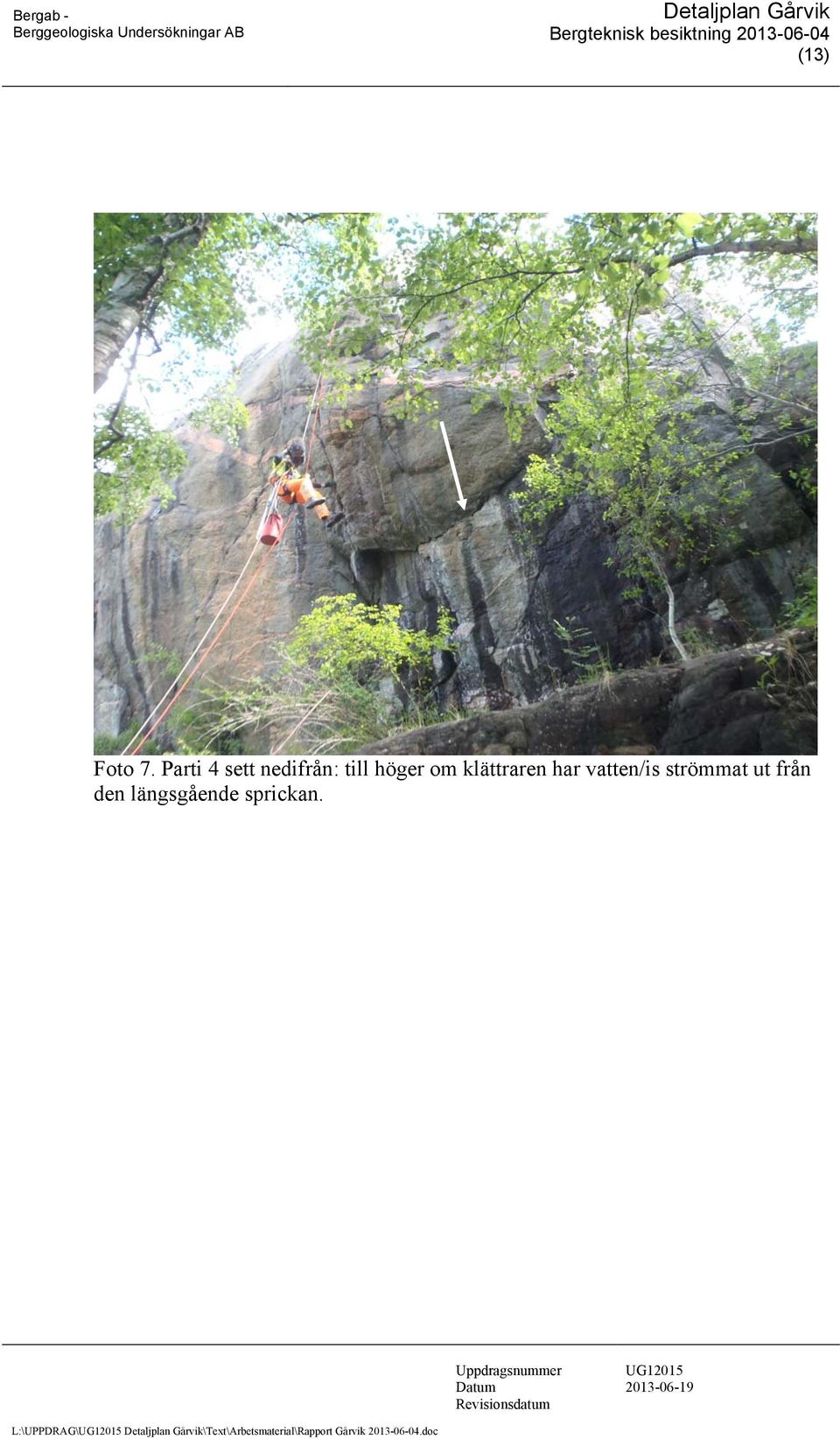

15 (13) Foto 7. Parti 4 sett nedifrån: till höger om klättraren har vatten/is strömmat ut från den längsgående sprickan. L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

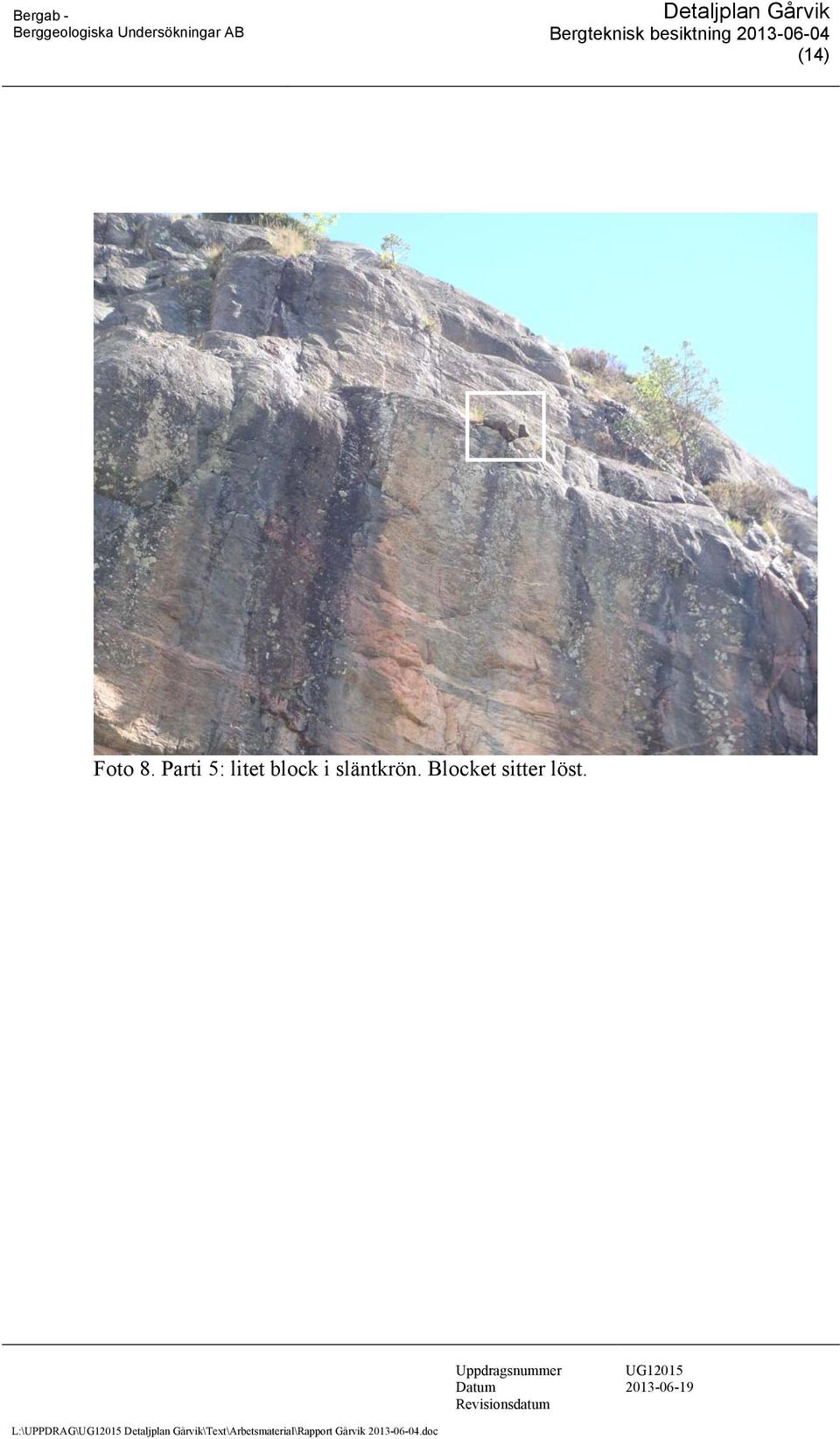

16 (14) Foto 8. Parti 5: litet block i släntkrön. Blocket sitter löst. L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

17 (15) Foto 9. Parti 6: en grupp instabila block ovanför den långa träbryggan i den södra delen av Stora Gårvik. L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc

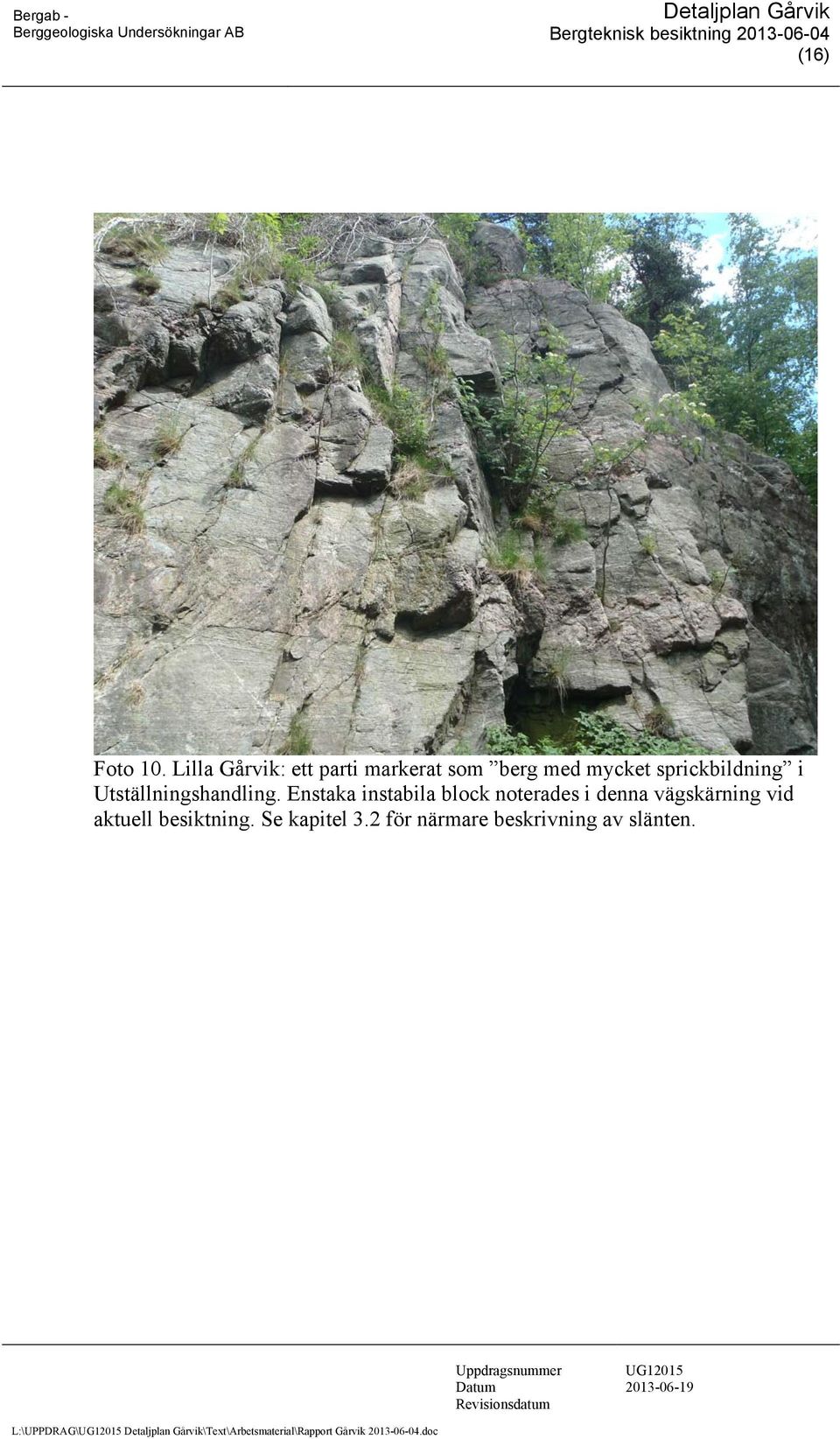

18 (16) Foto 10. Lilla Gårvik: ett parti markerat som berg med mycket sprickbildning i Utställningshandling. Enstaka instabila block noterades i denna vägskärning vid aktuell besiktning. Se kapitel 3.2 för närmare beskrivning av slänten. L:\UPPDRAG\ \Text\Arbetsmaterial\Rapport Gårvik doc
