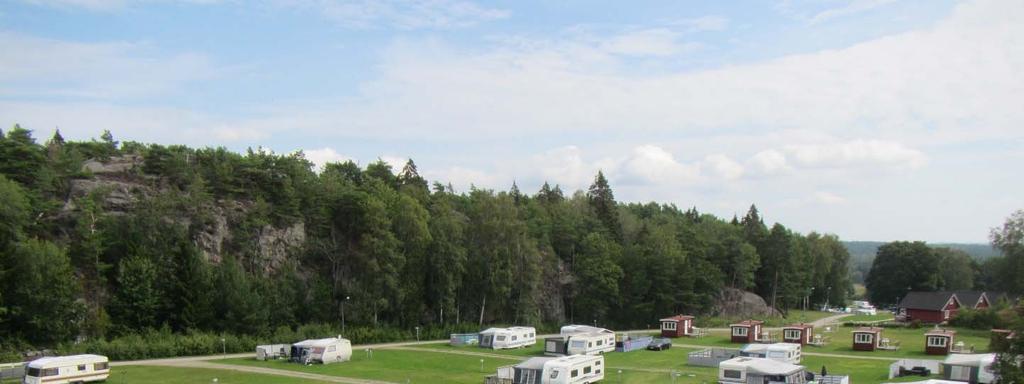

1 Beställare: AB Att: Hasse Broberg Norrkärr Strömstad Seläter camping, Strömstads kommun Bergab Berggeologiska Undersökningar AB Uppdragsansvarig Joakim Karlsson Handläggare Maria Göthfors Erica Österlund

2 i Innehåll 1 Allmänt Geologi Bergarter Tektonik Bergteknik Åtgärder... 14

3 3 1 Allmänt På uppdrag av AB har Bergab Berggeologiska Undersökningar AB utfört en bergteknisk besiktning vid Seläters camping, Strömstads kommun, Figur 1. Utredningen omfattar fältkartering, bedömning av stabilitet i befintliga bergslänter samt förslag till stabilitetshöjande åtgärder. Resultaten redovisas i föreliggande rapport. Fältkarteringen som utfördes omfattar observerade bergarter, sprickor och lösa block i terrängen. Campingplatsen ligger till största delen på gräsytor som i nordväst omgärdas av en brant bergslänt med varierande höjd. Även sydost om de stora gräsytorna förekommer bergslänter, dock inte lika branta och av en mer rundad karaktär än de i nordväst. Figur 1. Figur 1. Flygbild över undersökt område (röd markering). Lantmäteriet Medgivande I2011/1549

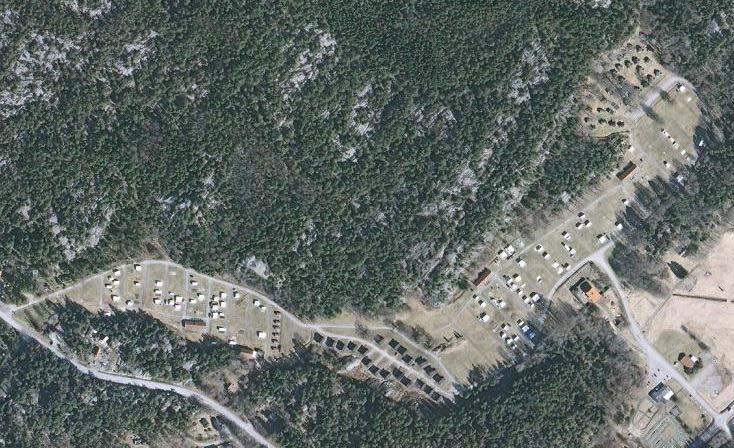

4 4 2 Geologi 2.1 Bergarter Berggrunden består till största delen av röd medelkornig bohusgranit. Gångar/linser av pegmatit (en mycket grovkornig variant av granit) förekommer. Mot väster förekommer även inslag av gnejs i graniten. 2.2 Tektonik Berggrunden har en typisk granitisk blockuppsprickning där medelbranta sprickplan genomskärs av brantare sprickgrupper. Fyra sprickgrupper har identifierats: 3 Bergteknik NO-SV med stupning mot SO NO-SV med stupning mot NV NV-SO med vertikal stupning VNV-OSO med vertikal stupning I Figur 2 visas en översikt över planområdet. Gröna markeringar visar bergslänter som inte bedöms utgöra någon risk. Röda markeringar visar bergslänter som kan utgöra en risk. Slänterna har numrerats och de beskrivs mer ingående nedan Figur 2, Områdesöversikt med ungefärliga markeringar över vilka bergslänter som bedöms utgöra risk / inte bedöms utgöra risk.

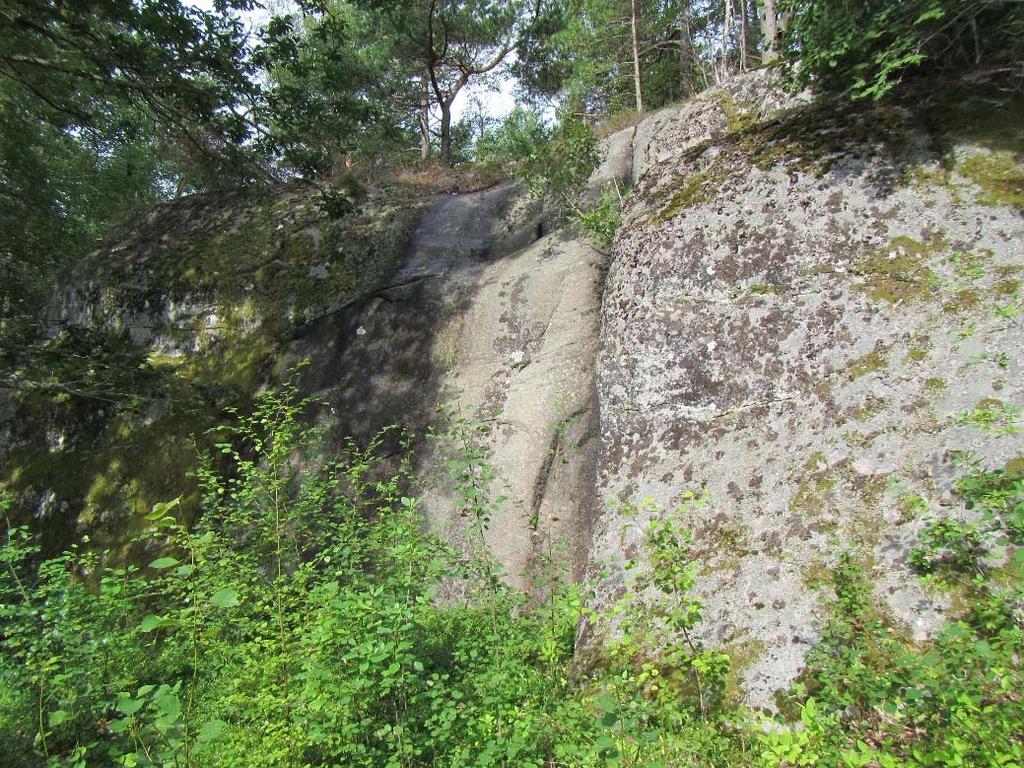

5 Släntområde 1 Längst bort i nordost bakom stugområdet består den naturliga bergslänten av branta men rundade hällar, Figur 3. Någon rasrisk bedöms inte föreligga här. 5 Figur 3, Naturlig bergslänt längst bort i nordost. Släntområde 2 Något längre västerut (fortfarande i bakkant av stugområdet) är berget mer uppsprucket och lösa block förekommer i slänten, Figur 4-6. Vid släntfoten ligger block som fallit ut vid tidigare tillfälle. Risk för att block ska släppa helt och falla ned föreligger. Dock fungerar området nedanför slänten som ett fångstområde. Någon risk för att området kring stugorna ska nås av eventuellt nedfallande block bedöms inte föreligga.

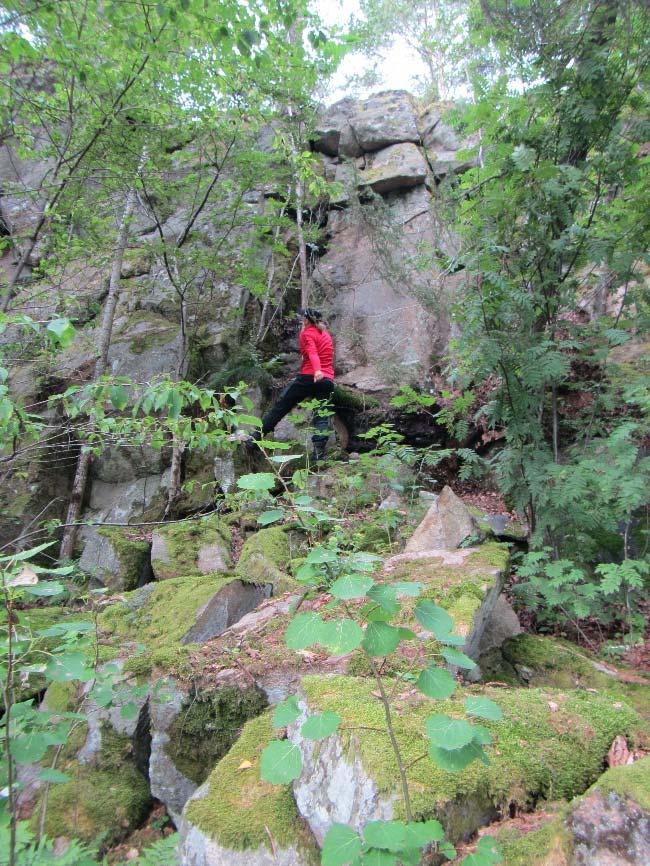

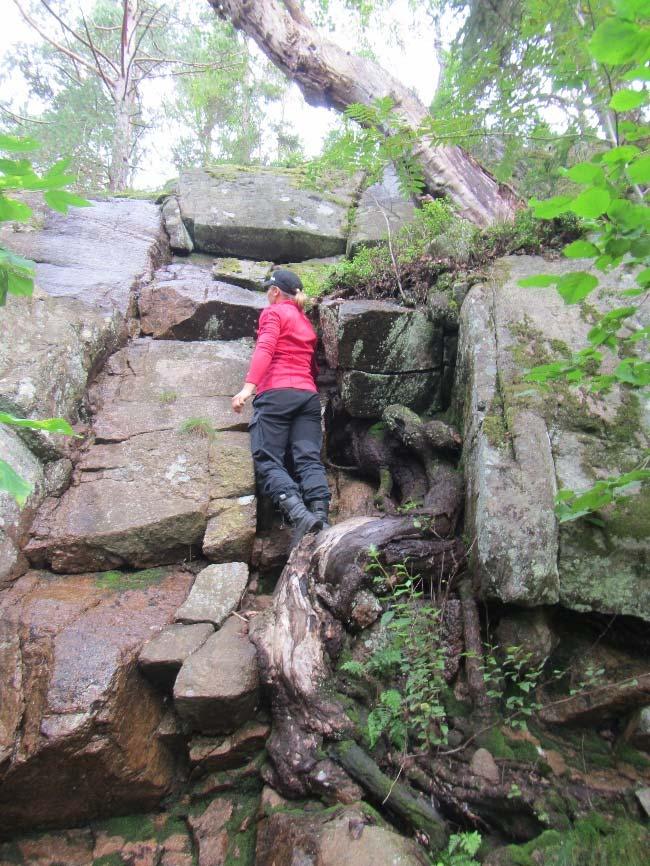

6 6 Figur 4, Blockigt uppsprucket berg. Figur 5, Blockigt uppsprucket berg.

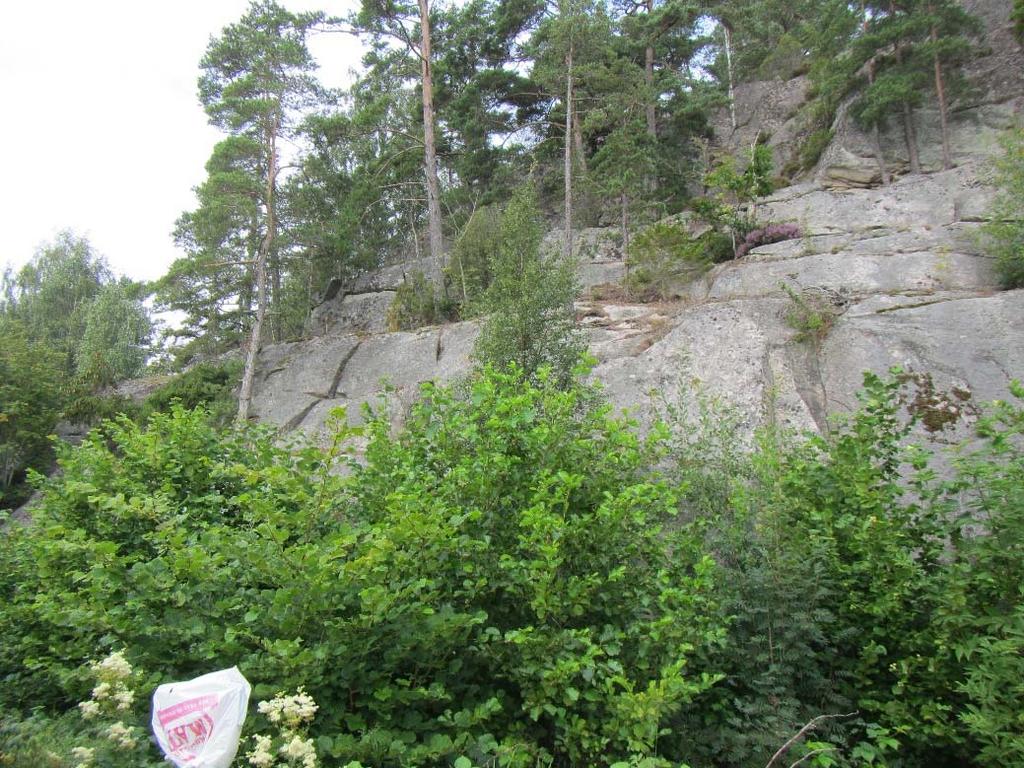

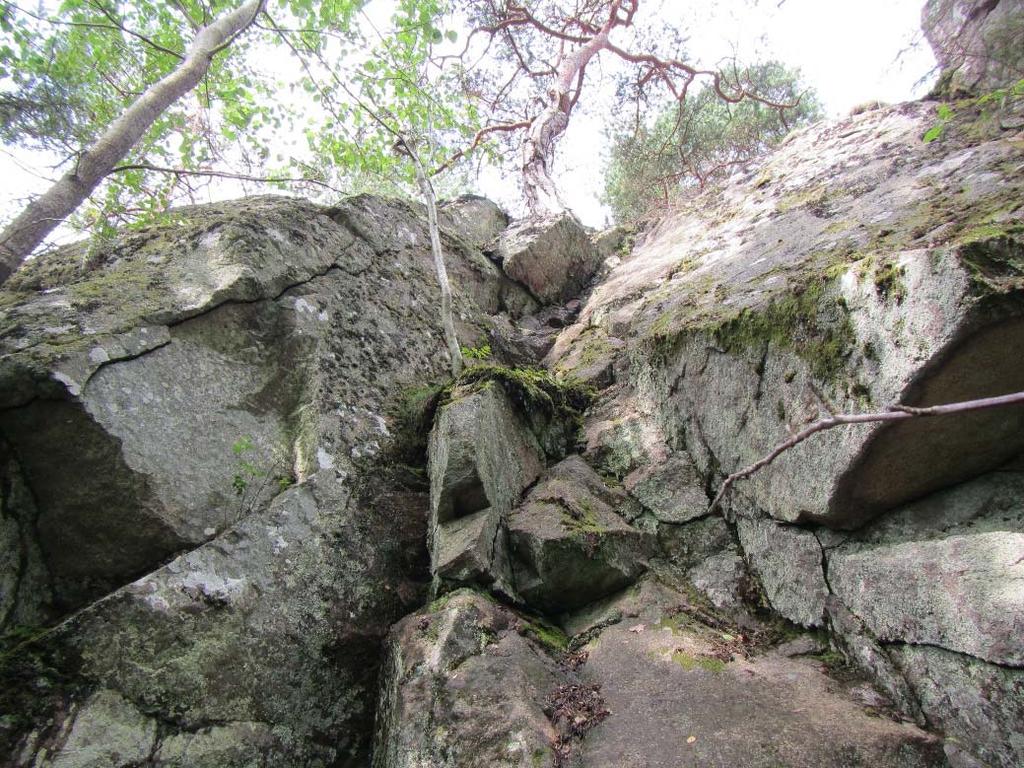

7 7 Figur 6, Blockigt uppsprucket berg. Släntområde 3 Bergslänten i område 3 har få sprickplan med ogynnsam lutning, Figur 7. Här bedöms inte någon rasrisk föreligga. Figur 7, Bergslänt i område 3.

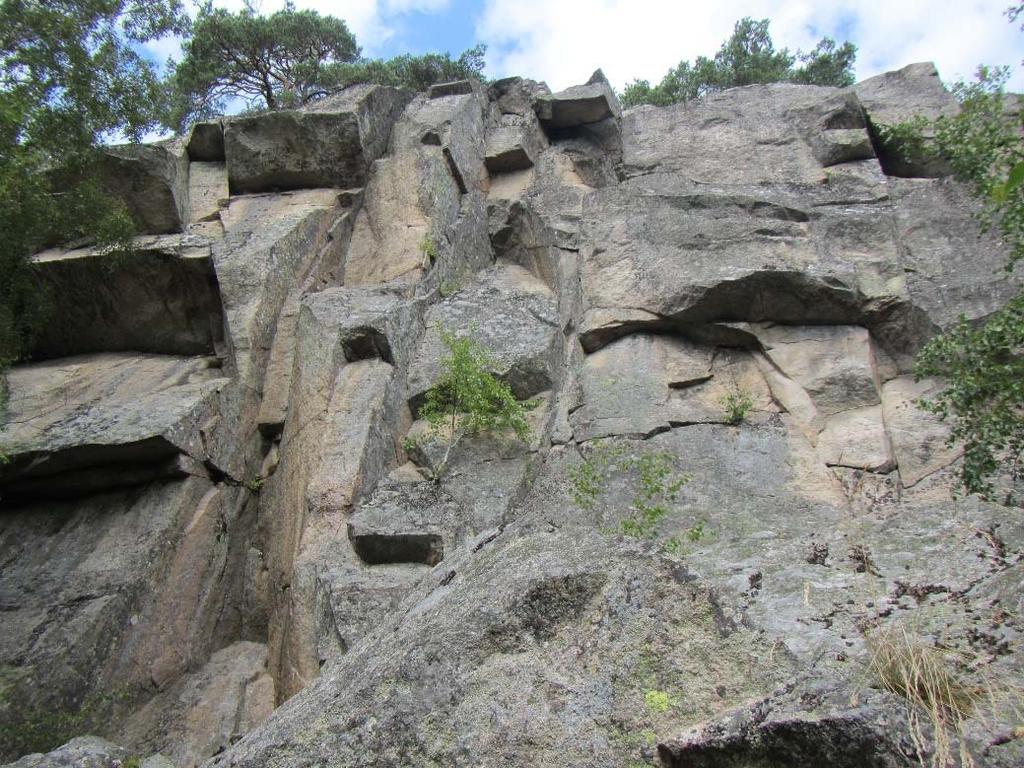

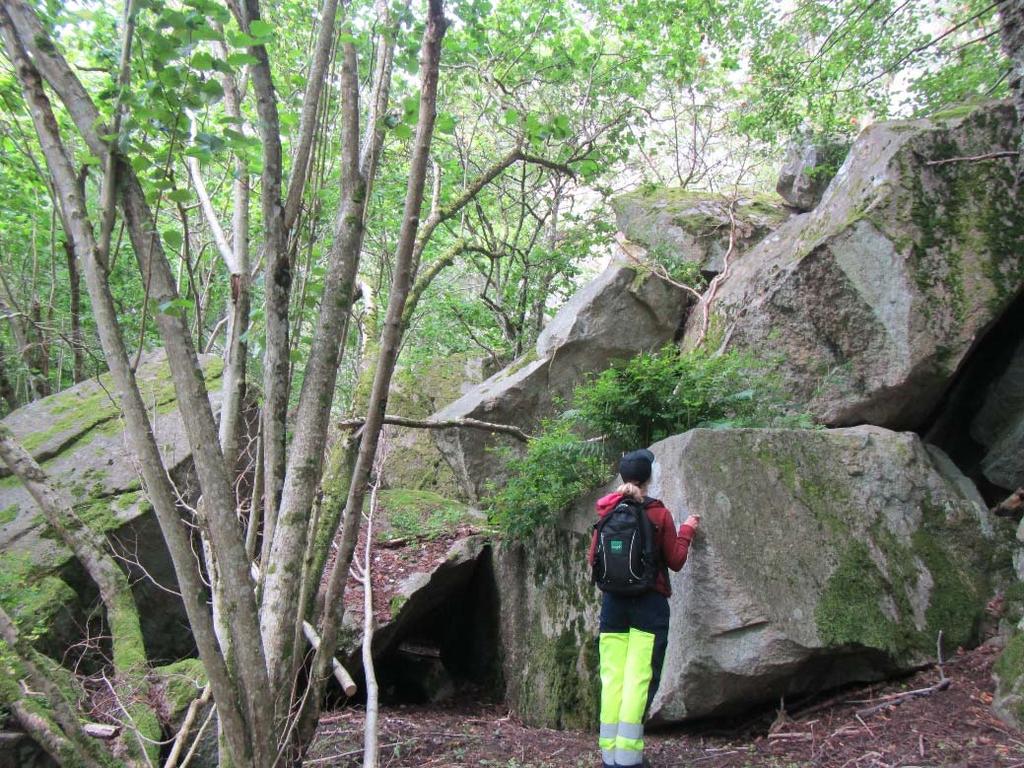

8 Släntområde 4 I område 4 är bergslänten högre än de österut. Stora block som släppt från berget för mycket länge sedan ligger nedanför slänten, Figur 8. 8 Figur 8, Gamla, sedan långt tillbaka utfallna block nedanför slänten. I slänten förekommer block av varierande storleksordning som nedifrån sett förefaller hänga löst, Figur Figur 9, Förmodade lösa block förekommer i slänten, och det syns också var block tidigare har släppt.

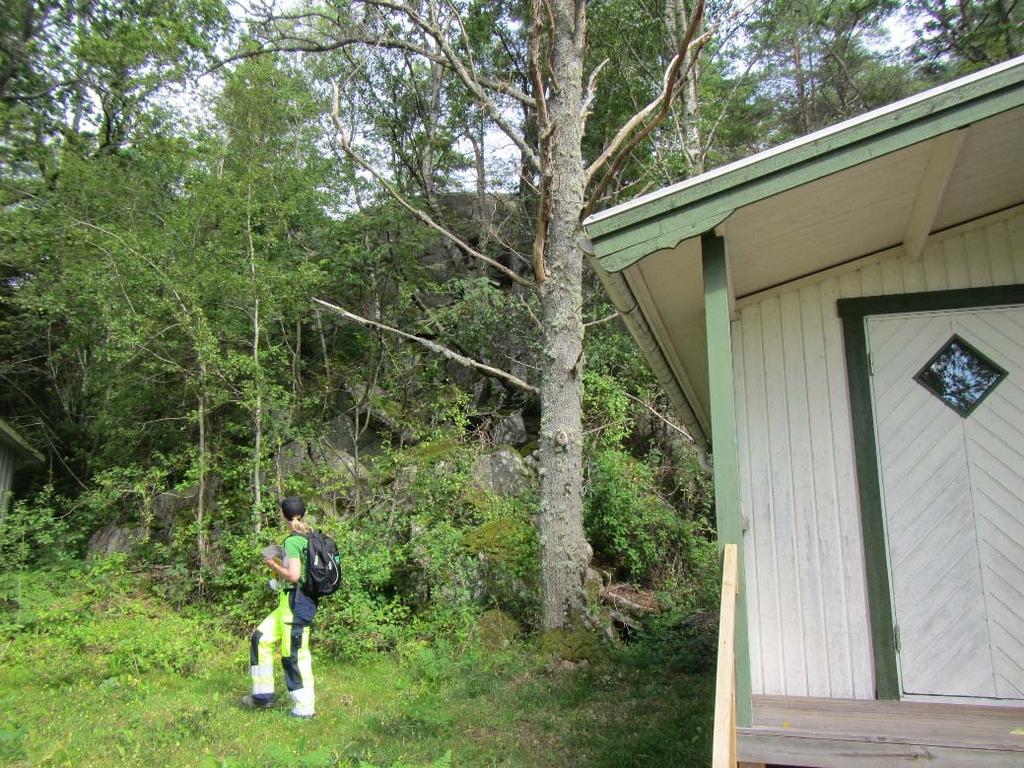

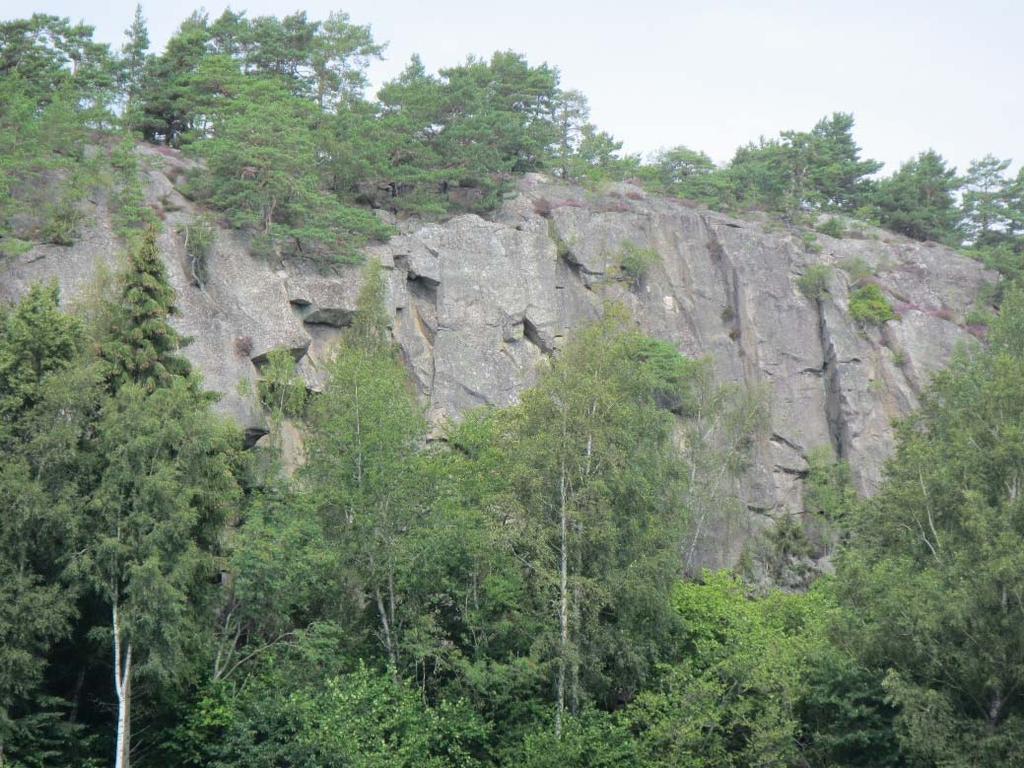

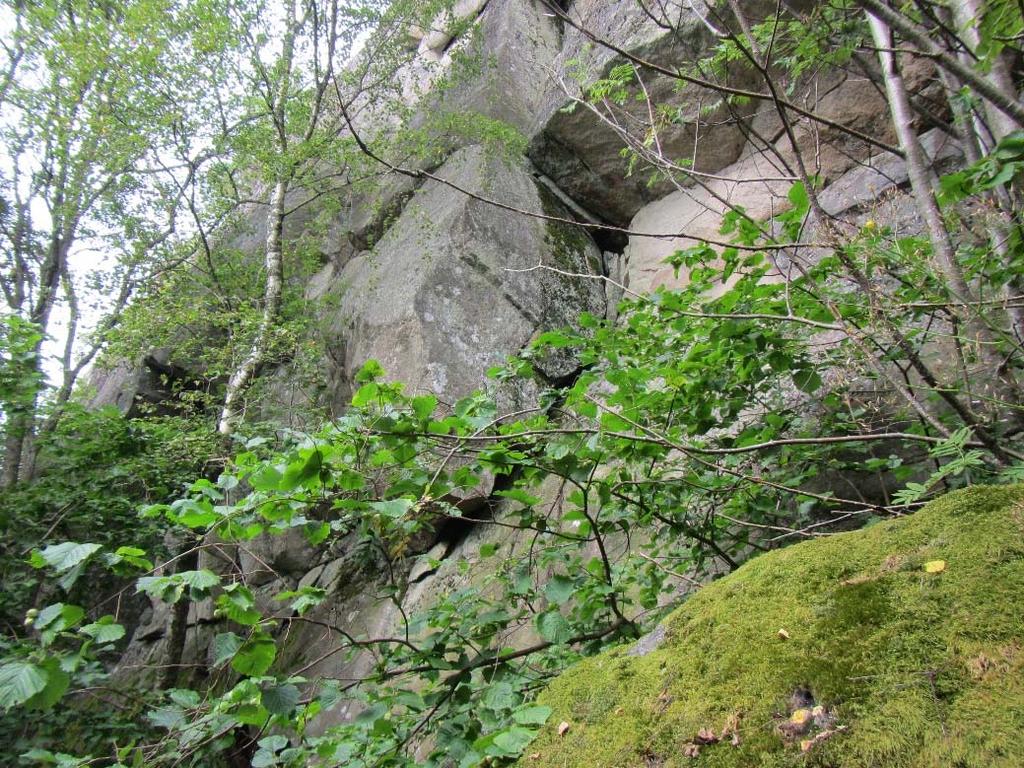

9 9 Figur 10, Förmodade lösa block förekommer i slänten, det markerade blocket är cirka 15 m 3. Figur 11, Aktuell bergslänt på håll.

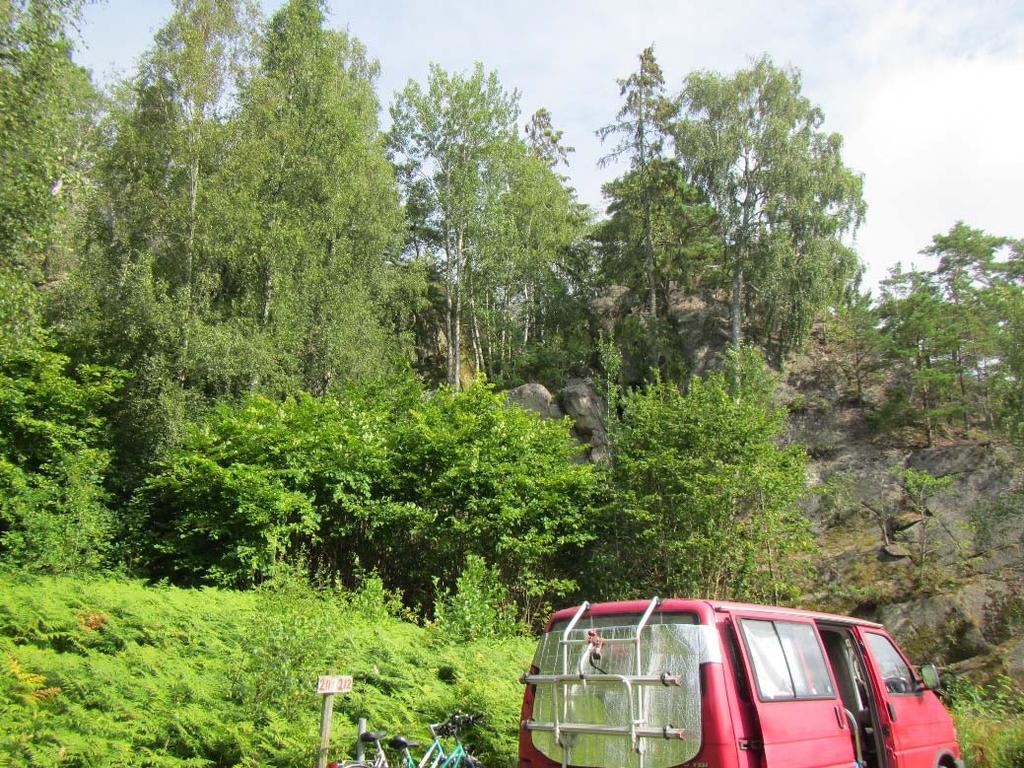

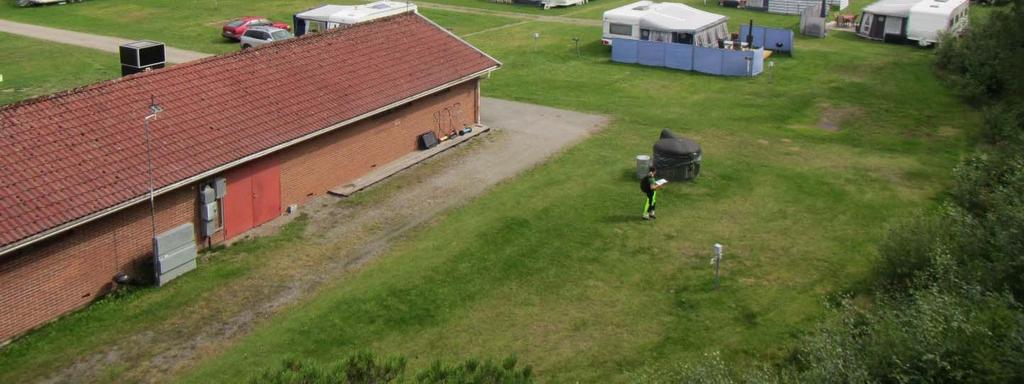

10 Släntområde 5 Slänten i område 4 övergår från att vara hög och brant till att i område 5 bli mera rundad, Figur 12. På sina ställen är avståndet mellan berg och campingområde stort, Figur 13. Området sträcker sig en bit upp längs berget på den västra delen av campingplatsen, Figur I område 5 bedöms inte någon rasrisk föreligga. 10 Figur 12, Slänt med rundade hällar. Figur 13, Stort avstånd mellan berg och campingområde.

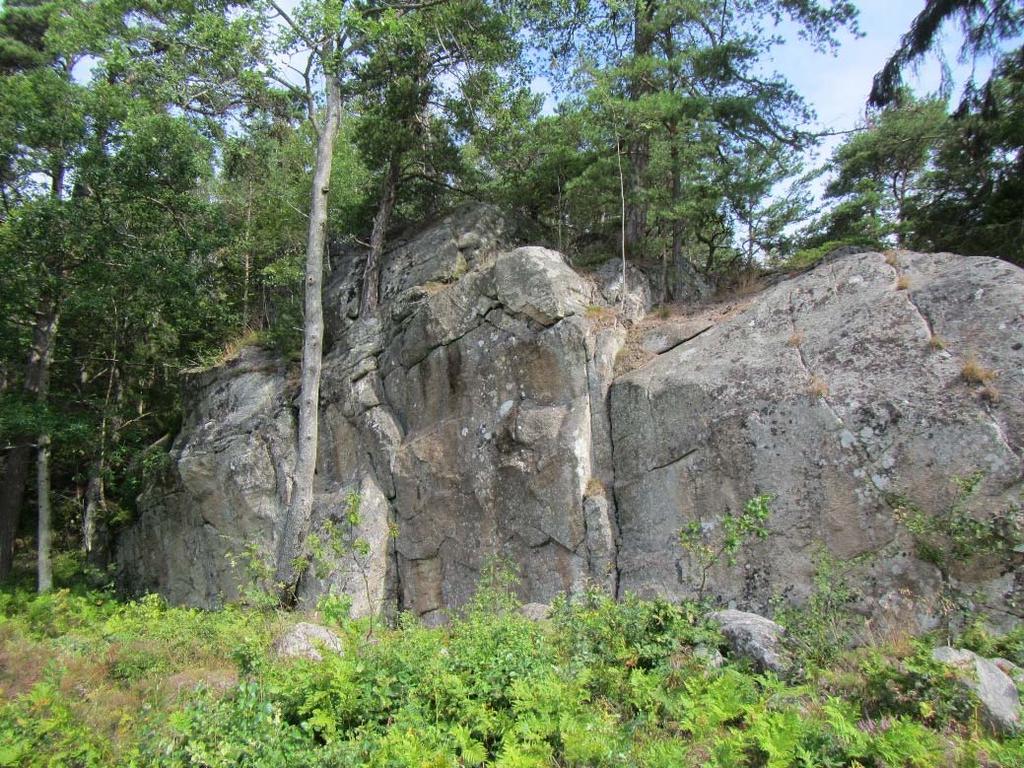

11 11 Figur 14, Naturligt rundade slänter. Figur 15, Naturlig bergslänt, bedöms inte utgöra risk för blocknedfall.

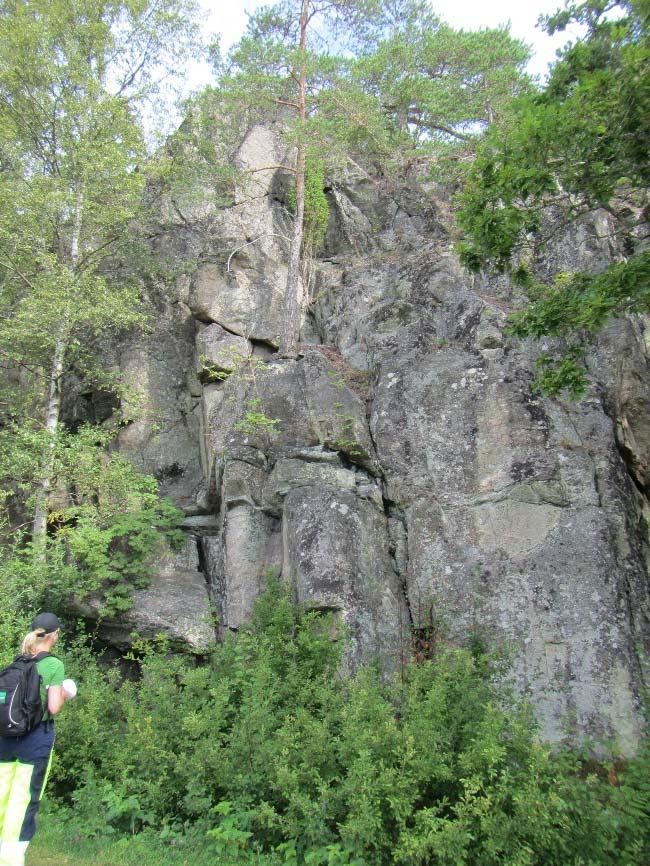

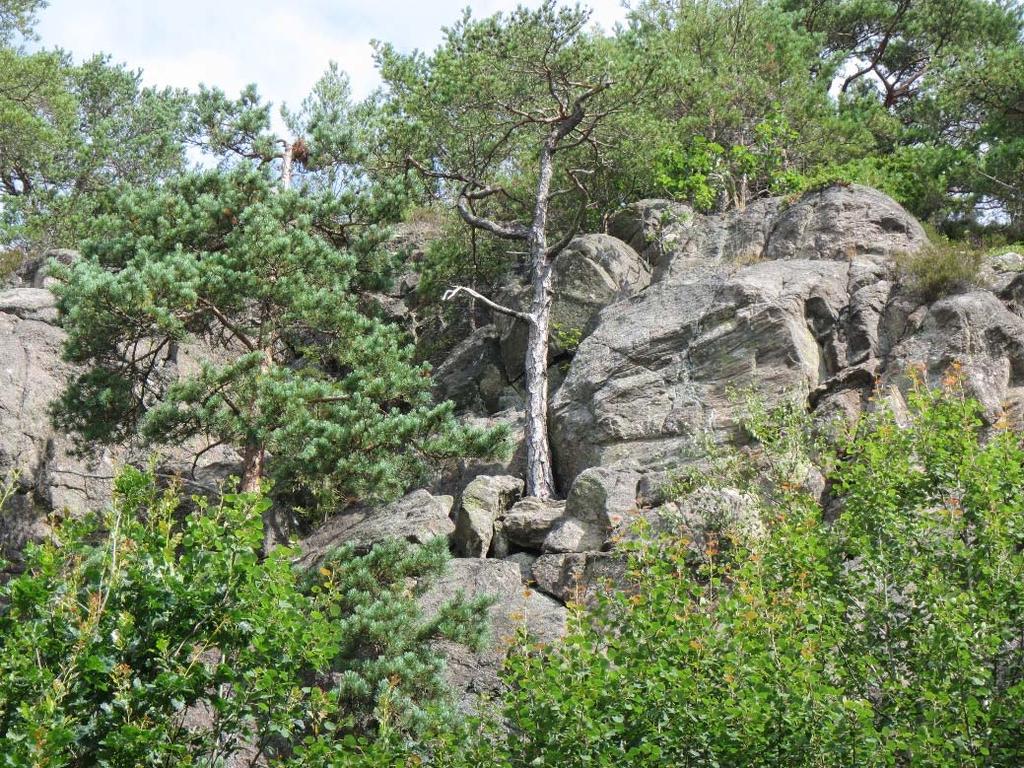

12 Släntområde 6 Längre västerut blir berget återigen brantare och lösa block förekommer i slänten, Figur Figur 16, I område 6 förekommer lösa block i slänten. Figur 17, Förekommande lösa block i slänten.

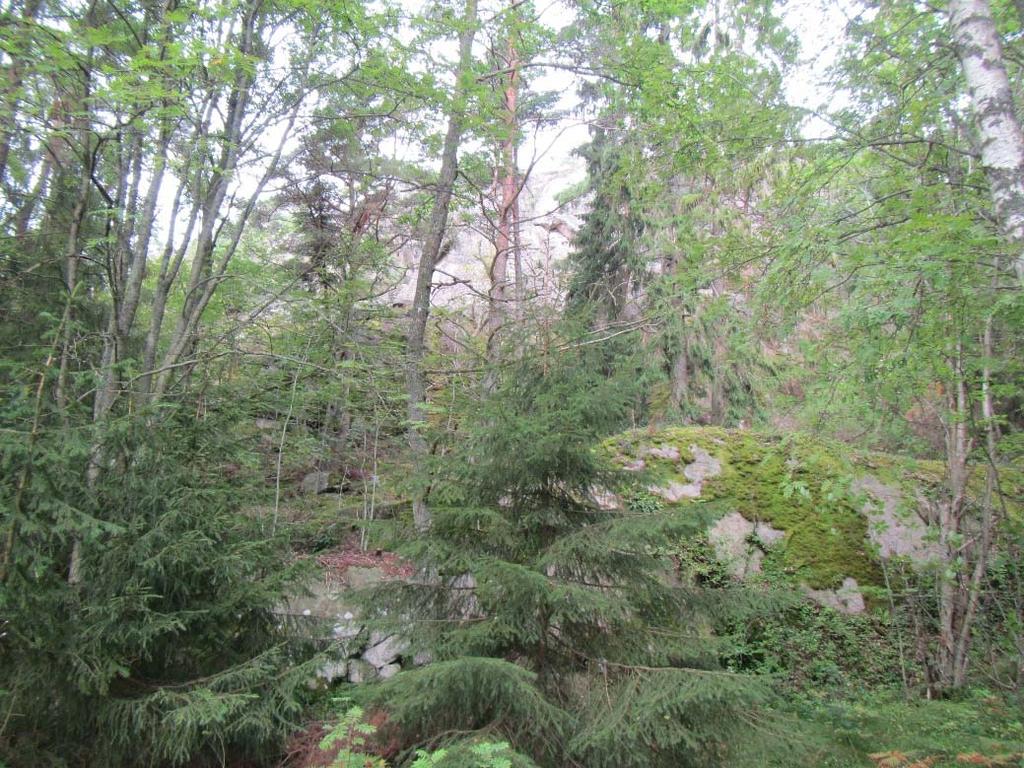

13 Släntområde 7 Område 7 sträcker sig från den branta slänten i område 6 och till campingplatsens västra ände. Berget befinner sig här längre från vägen som löper på norra sidan, längs med campingytan. Det är också lägre och mer rundat, Figur I område 7 bedöms inte någon rasrisk föreligga. 13 Figur 18, Rasrisk bedöms inte föreligga här. Figur 19, Rasrisk bedöms inte föreligga här.

14 14 4 Åtgärder Inom släntområde 2, 4, och 6 har det observerats block som kan utgöra risk för ras. Släntområde 2 I område 2 är bedömningen att åtgärder inte är nödvändiga då eventuellt nedfallande block kommer att fångas upp i området närmast branten och inte bedöms utgöra någon risk för stug- eller campingområde. Släntområde 4 I område 4 rekommenderar Bergab en ytterligare besiktning som utförs av klättrare, som med hjälp av repteknik kan utföra besiktningen på handnära avstånd. Därmed kan de undersöka huruvida blocken är lösa eller ej, och även avgöra vilket förstärkningsalternativ som i så fall kan vara möjligt. Släntområde 6 Risk finns att lösa block i slänten i område 6 faller ut. Med stor sannolikhet kommer dessa då att hamna i diket intill berget norr om vägen. För att undvika att block eventuellt faller ut rekommenderas en översyn där bergarbetare går över slänten med skrotspett och rensar ned lösa block. Allmänna rekommendationer Rekommendationen för berget i hela campingområdet är att vid eventuellt bergschakt skall bergrensning först utföras och att bergsakkunnig därefter tillkallas för att bedöma eventuellt behov av förstärkningsåtgärder. Maria Göthfors för Bergab - Berggeologiska Undersökningar AB
