1 PM BERGTEKNIK Björnflokan, Borås. Detaljplan PM BERGTEKNIK ÅF-Infrastructure AB, Grafiska vägen 2A, SE Göteborg, Registered office: Stockholm, Sweden Tel , Org nr PM Bergteknik_Björnflokan docx

2 DOKUMENTINFORMATION Uppdrag Borås bergteknik detaljplan Uppdragsnummer GNR Datum Revidering Beställare Beställarens referens SERNEKE Anna Johansson X:\Göteborg\Geoteknik \ANBUD OCH UPPDRAG\18126 Borås bergteknik detaljplan \Projektdokument\Dokument\Arbetsmapp\PM Bergteknik_Björnflokan docx Uppdragsledare Eric Hegardt Tfn: Mail: Upprättad av Markus Kleven Granskad av Eric Hegardt PM Bergteknik_Björnflokan docx Sida 1 av 10

3 Innehållsförteckning 1 Objekt Syfte Styrande dokument Underlag för projektering Planerad konstruktion Bergtekniska undersökningar... 4 Utförda undersökningar... 4 Tidigare utförda undersökningar... 5 X:\Göteborg\Geoteknik \ANBUD OCH UPPDRAG\18126 Borås bergteknik detaljplan \Projektdokument\Dokument\Arbetsmapp\PM Bergteknik_Björnflokan docx 5 Befintliga förhållanden Befintliga byggnader och anläggningar Topografiska förhållanden Ytbeskaffenhet Bergtekniska förhållanden... 6 Undersökta områden... 6 Strukturgeologi... 8 Bergstabilitet sammanfattning Bergets svavelinnehåll Slutsats och rekommendation Befintliga förhållanden Planerade förhållanden PM Bergteknik_Björnflokan docx Sida 2 av 10

4 BILAGOR Nummer Typ Antal sidor Bilaga 1 Ortofoto med tomtgränser 1 Bilaga 2 Bergartskarta 1 Bilaga 3 Fältanteckningar 4 X:\Göteborg\Geoteknik \ANBUD OCH UPPDRAG\18126 Borås bergteknik detaljplan \Projektdokument\Dokument\Arbetsmapp\PM Bergteknik_Björnflokan docx PM Bergteknik_Björnflokan docx Sida 3 av 10

5 1 Objekt På uppdrag av SERNEKE har ÅF Infrastructure AB utfört undersökningar för att utreda de bergtekniska förutsättningarna för fastigheterna Björnflokan 2, 5 och 6 i Borås. 2 Syfte X:\Göteborg\Geoteknik \ANBUD OCH UPPDRAG\18126 Borås bergteknik detaljplan \Projektdokument\Dokument\Arbetsmapp\PM Bergteknik_Björnflokan docx Syftet med undersökningarna är att komplettera tidigare geotekniska utredningar Detaljplan för Björnflokan 2, 5 och 6, Borås. PM Geoteknik, uppdragsnummer: , samt Detaljplan för Björnflokan 2, 5 och 6, Borås. MUR Geoteknik, uppdragsnummer: , avseende bergtekniska förhållanden, i enlighet med yttranden från Statens Geotekniska Institut och Länsstyrelsen Kompletteringarna innefattar en mer ingående beskrivning av bergtekniska förhållanden samt bedömning av befintliga stabilitetsförhållanden i alla förekommande bergslänter och bergschaktslänter inom planområdet. Kompletteringen inkluderar även bedömning av bergstabilitet utifrån planändamålet. 3 Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga (Se Tabell 1). Tabell 1. Planering och redovisning Undersökningsmetod Fältplanering SS-EN Fältutförande Standard eller annat styrande dokument Geoteknisk fälthandbok, Rapport 1:2013 samt SS-EN-ISO Underlag för projektering Berggrundskarta SGU Ortofoto med gränser från lantmateriet.se, Planerad konstruktion Planerade konstruktioner i området är bl.a. bostäder, förskola, kontor, handel och parkeringar. 4.2 Bergtekniska undersökningar Utförda undersökningar Fältundersökningarna har utförts av ÅF Infrastructure AB under Totalt omfattar fältarbetet 4 st undersökningsområden (Figur 1). PM Bergteknik_Björnflokan docx Sida 4 av 10

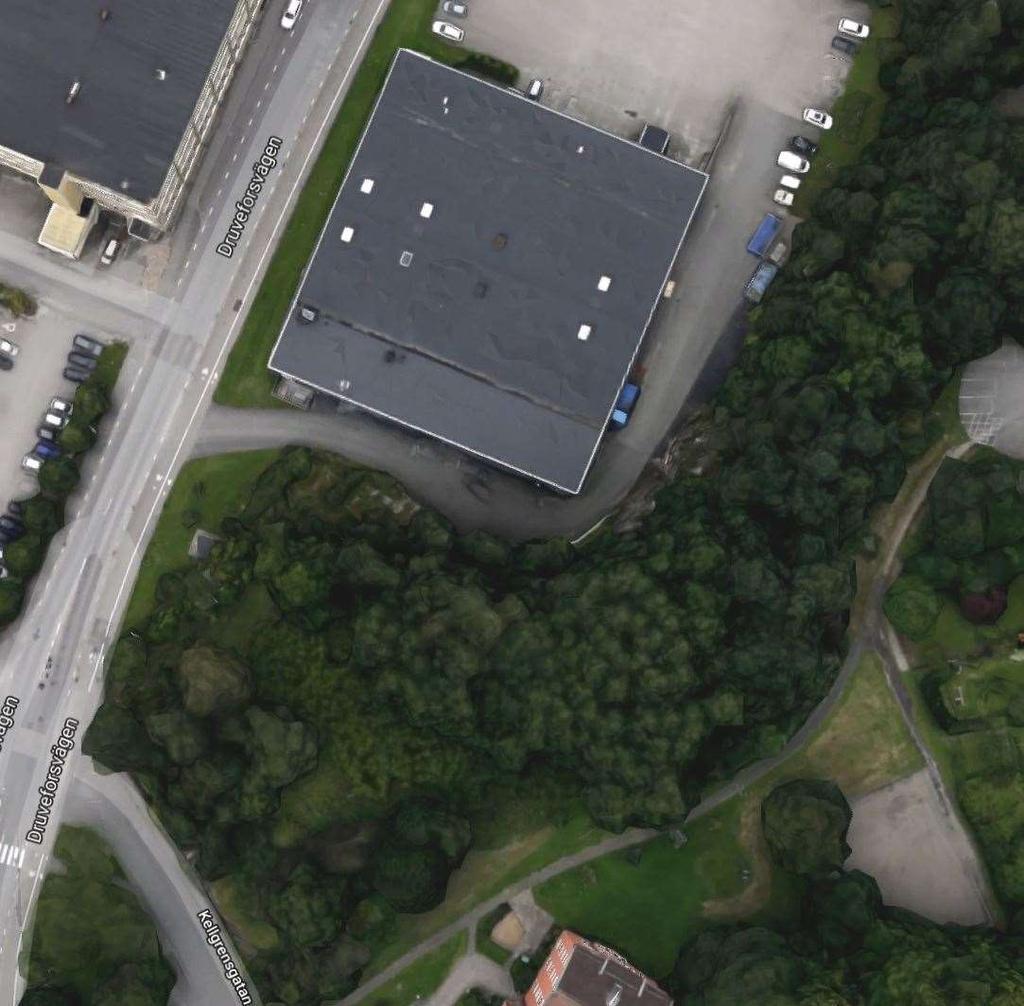

6 X:\Göteborg\Geoteknik \ANBUD OCH UPPDRAG\18126 Borås bergteknik detaljplan \Projektdokument\Dokument\Arbetsmapp\PM Bergteknik_Björnflokan docx Figur 1 Bild över området med undersökta områden markerade och numrerade Tidigare utförda undersökningar Detaljplan för Björnflokan 2, 5 och 6, Borås. PM Geoteknik, uppdragsnummer: , Detaljplan för Björnflokan 2, 5 och 6, Borås. MUR Geoteknik, uppdragsnummer: , PM Bergteknik_Björnflokan docx Sida 5 av 10

7 5 Befintliga förhållanden 5.1 Befintliga byggnader och anläggningar Området är obebyggt. Runt det undersökta området finns affärsverksamheter, bostäder och restauranger. 5.2 Topografiska förhållanden Området är kuperat och har en höjdskillnad på cirka 13 meter mellan den asfalterade ytan i väst och toppen på bergslänten. De undersökta skärningarnas/slänternas höjd varierar mellan 1,5 13 meter. 5.3 Ytbeskaffenhet X:\Göteborg\Geoteknik \ANBUD OCH UPPDRAG\18126 Borås bergteknik detaljplan \Projektdokument\Dokument\Arbetsmapp\PM Bergteknik_Björnflokan docx Undersökningsområdet är beväxt av buskar och träd. Östra (övre) delen är relativt plan, och sluttar sedan västerut i den nordvästra delen ned mot parkeringen och de asfalterade planerna intill industribyggnaden. 5.4 Bergtekniska förhållanden Berget består av storblockig, röd till gråröd gnejsig granit med inslag av pegmaitlinser. Berget är uppsprucket i tre huvudsprickgrupper. Två sprick-/krosszoner har noterats i ett område med högre sprickfrekvens än i närliggande berg. Undersökta områden Område 1 Figur 2 Översiktsbild område 1 Slänten är till största delen naturlig osprängt berg (Figur 2). Höjd på slänten är ca 13 meter, mätt från den asfalterad ytan. Längden är ca 35 meter. I skärningen har ett utfall noterats till vänster i bilden ca 6 meter från asfaltplanen, troligen till följd av frostsprängning. Ingen befintlig förstärkning har identifierats. Släntens storstabilitet uppskattas vara stabil. Endast ytvatten har noterats på berget. PM Bergteknik_Björnflokan docx Sida 6 av 10

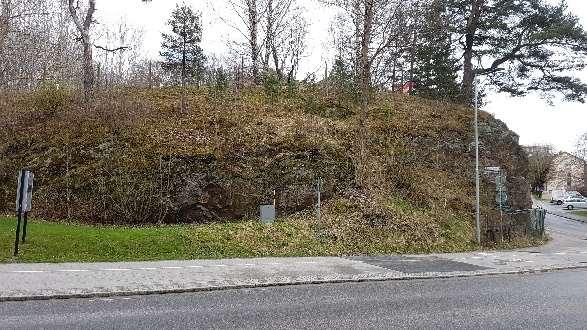

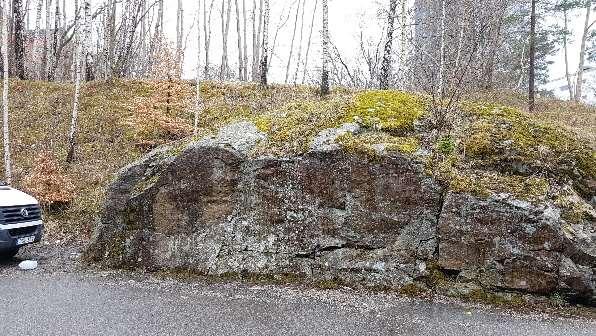

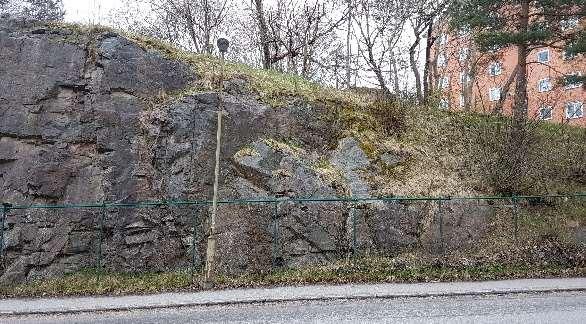

8 Område 2 Figur 3 Översiktsbild område 2 X:\Göteborg\Geoteknik \ANBUD OCH UPPDRAG\18126 Borås bergteknik detaljplan \Projektdokument\Dokument\Arbetsmapp\PM Bergteknik_Björnflokan docx Slänten är cirka 2 3 meter hög och cirka 22 meter lång (Figur 3). Ingen befintlig förstärkning har observerats i slänten och slänten bedöms som stabil avseende både stor- och ytstabiliteten Område 3 Figur 4 Översiktsbild område 3 Slänten är cirka 3 6 meter hög och cirka 43 meter lång (Figur 4). Ingen befintlig förstärkning har observerats i slänten, och slänten bedöms som stabil avseende storstabiliteten. Lösa stenar och vegetation har noterats på skärning. PM Bergteknik_Björnflokan docx Sida 7 av 10

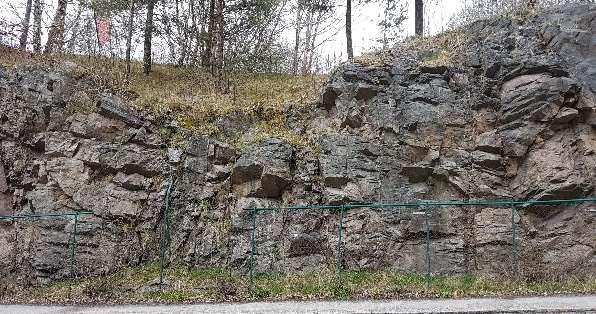

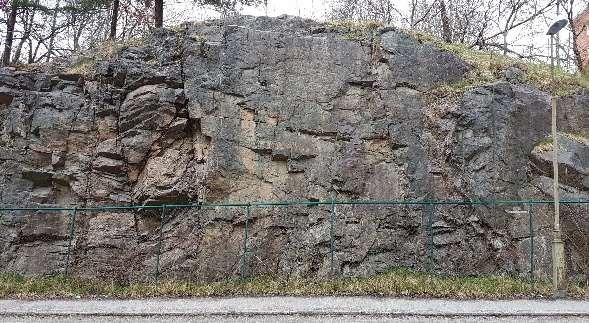

9 Område 4 Figur 5 Översiktsbild område 4, västra delen. Röd markering sprick-/svaghetszon X:\Göteborg\Geoteknik \ANBUD OCH UPPDRAG\18126 Borås bergteknik detaljplan \Projektdokument\Dokument\Arbetsmapp\PM Bergteknik_Björnflokan docx Figur 6 Översiktsbild område 4, Östra delen. Skärningen är cirka 6 7 meter hög och cirka 40 meter lång (Figur 5 och Figur 6). Ingen befintlig förstärkning har observerats i skärningen. Ett område i skärningen visar sämre bergkvalité med en brantstående cirka 14 meter bred svaghetszon (ungefärlig riktning nord-syd) vilken sammanfaller med en topografisk svacka (markerad med rött i Figur 5), med en högre sprickfrekvens än övriga delar av skärningen. Inom denna del är cirka 9 meter mer uppsprucket där också två krosszoner har observerats, varav den ena är vattenförande och jordfylld. Flertalet utfall har noterats intill skärningen. Skärning och intilliggande trottoar separeras av ett staket, vilket är kraftigt rostangripet och vars ovanliggande rör och berginfästningar helt har förlorat sin funktion/hållbarhet. Storstabiliteten för skärningen bedöms som stabil. Strukturgeologi I området har tre stycken sprickgrupper noterats samt slumpvisa sprickor noterats. En undulerande flack spricka har noterats i bergmassan. Dock var strykning stupning var svår att mäta, då det ej var möjligt att komma intill på grund av staket och oskrotad skärning. PM Bergteknik_Björnflokan docx Sida 8 av 10

10 X:\Göteborg\Geoteknik \ANBUD OCH UPPDRAG\18126 Borås bergteknik detaljplan \Projektdokument\Dokument\Arbetsmapp\PM Bergteknik_Björnflokan docx Tabell 2 Huvudsprickor Strykning Stupning Sprickgrupp m m m Tabell 3 Spricknoteringar inkl. foliation och förskiffring Strykning Stupning Kommentar / Sprickavstånd Område Sprickavstånd 2,8 meter Sprickavstånd 2,8 meter Sprickavstånd 0,5-3 meter Sprickavstånd 2 meter Sprickavstånd 0,3 0,5 meter Sprickavstånd 1 meter Sprickavstånd 4,8 meter st Foliation Sprickavstånd 1 meter Förskiffring Förskiffring Sprickavstånd 0,3 0,5 meter Foliation Krosszon 0,5 1 meter bred Krosszon med lera Sprickzon vid korsning (väst) Undulerande flack spricka 4 PM Bergteknik_Björnflokan docx Sida 9 av 10

11 Bergstabilitet sammanfattning Undersökta skärningar och slänter är oförstärkta, bergets storstabilitet bedöms som generellt god i området. I område 4 har en ca 14 meter bred svaghetszon observerats, som har två stycken sprick-/krosszoner varav lera har observerats i den ena. Bergets svavelinnehåll Svavelförande mineral har inte observerats i bergmassan, men kan inte uteslutas. 6 Slutsats och rekommendation X:\Göteborg\Geoteknik \ANBUD OCH UPPDRAG\18126 Borås bergteknik detaljplan \Projektdokument\Dokument\Arbetsmapp\PM Bergteknik_Björnflokan docx 6.1 Befintliga förhållanden Berget består av en röd till gråröd gnejsig granit. Bergstabiliteten är bedöms vara god med medel- till brantstående sprickor som varierar mellan grader. De undersökta skärningarna i området har ingen synlig förstärkning. Skärningarnas ytor bedöms vara i behov av bergrensning och eventuellt någon enstaka bergbult, i synnerhet den södra skärningen, nr Planerade förhållanden För planerad byggnation av området bedöms berget inte utgöra några begränsningar avseende bergstabiliteten. Eventuella nya skärningar förväntas uppträda på liknande sätt som de undersökta skärningarna i området. Vid eventuellt underjordiskt garage eller annan konstruktion bör den observerade krosszonen i område 4 tas i beaktning. Bergrensning och vegetationsrensning bör utföras på kvarlämnade befintliga skärningar i område 1, 3 och 4. Komplettering med selektiv bultning kan bli nödvändig. PM Bergteknik_Björnflokan docx Sida 10 av 10

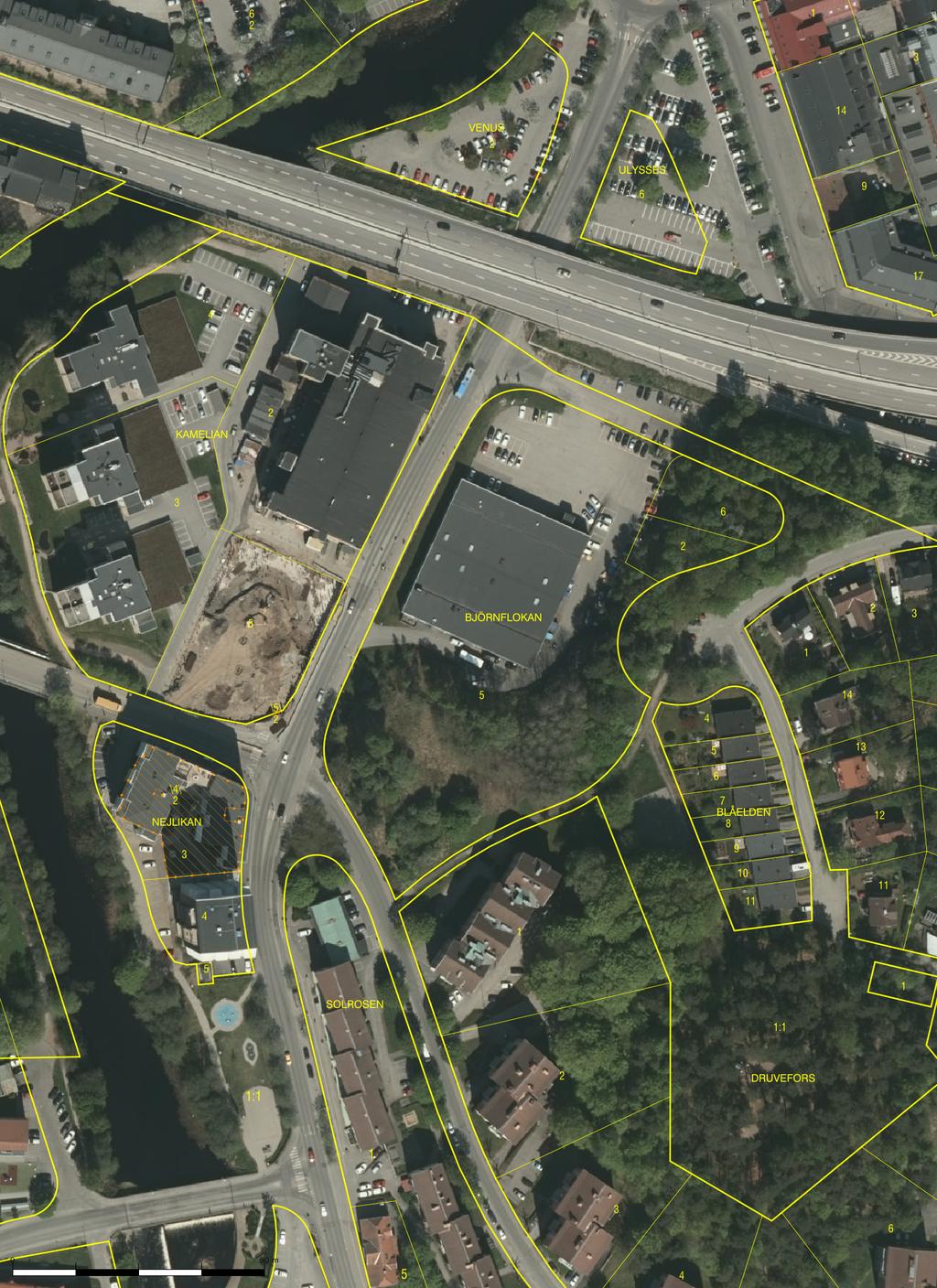

12 BILAGA 1 ÅF-Infrastructure AB, Grafiska vägen 2A, SE Göteborg, Registered office: Stockholm, Sweden Tel , Org nr PM Bergteknik_Björnflokan docx

13 BJÖRNFLOKAN N E E Koordinatsystem SWEREF 99 TM N :1 700 Fastighetsgränser i kartan är översiktliga och saknar rättsverkan, jämför beslut i lantmäterihandlingar och fastighetsrättslig karta/kartor. Lantmäteriet

14 BILAGA 2 ÅF-Infrastructure AB, Grafiska vägen 2A, SE Göteborg, Registered office: Stockholm, Sweden Tel , Org nr PM Bergteknik_Björnflokan docx

15 Kartan ger en generaliserad bild av berggrundens utbredning. Observationer av bergarter och inbördes ålder har gjorts på hällar. Sammansättningen av den berggrund som är täckt av lösa jordarter har tolkats från observationer på närliggande hällar, geofysiska mätningar och, där sådana finns, från borrkärneanalyser eller grävningar. Ytor som är för små för att visa på kartan representeras som linjer. Lägesnoggrannheten är normalt bättre än 50 m för observationer. För tolkningar, exempelvis vissa bergartsgränser, kan noggrannheten vara mycket lägre. Ytterligare information finns lagrad i SGUs databas, exempelvis detaljerad information om mineraliseringar eller berggrundens mineralsammansättning, kemiska sammansättning, petrofysiska egenskaper eller naturligt förekommande radioaktiv strålning, och kan beställas från SGU. I de få fall ospecificerade ytor förekommer så hänvisar vi till våra tryckta kartor för mer information. Sveriges geologiska undersökning (SGU) Huvudkontor: Box Uppsala Tel: E-post: kundservice@sgu.se 0 0,5 1,0 1,5 2,0 2,5 km Skala 1: Topografiskt underlag: Ur GSD-Vägkartan Lantmäteriet. MS2009/08799 Rutnät i svart anger koordinater i SWEREF 99 TM. Gradnätet i brunt anger latitud och longitud i referenssystemet SWEREF 99.

16 BILAGA 3 ÅF-Infrastructure AB, Grafiska vägen 2A, SE Göteborg, Registered office: Stockholm, Sweden Tel , Org nr PM Bergteknik_Björnflokan docx

17 BERGTEKNISK BESIKTNING Projekt: Datum: Utförare: Bergart: Färg: Kornstorlek: Blockutfall Vattenflöde ur skärningen Vegetationsrensning Bergrensning Befintlig förstärkning Stabilitetsbedömning, ytstabilitet Svaghetszon Övrigt Björnflokan Borås område Markus Kleven Övergripande information Åtgärder samt rekommendationer Gnejs med inslag av pegmatit Röd till gråröd Fin till medelkornig Stabilitetsbedömning, storstabilitet Ja, med skrotspett Ingen Berget är medel- till storblockingt med 4 dominerande sprickset. Skärningen står idag utan någon extra förstärkning, men är i stort sett orört och naturlig. Tendenser till lösa och sprickavlösta block finns i skärningen. Ja. I norra delen av skärningen. Ca 6 meter från parkering. Bedömt ytvatten. Svårt att se pga regn under dagen. I närheten till de branta sprickor som löper längs med parkeringen 40/88 och 228/60. Fotobilaga Ja Stabilt Nej Höjd på slänt: Längd på slänt: Avstånd till gräns: Viss selektiv bultning kan behövas Sprickor: 240/30 (slag) : 240/40 (slag) båda sprickorna ca 2,8 meter mellan. Sprickor 124/42 frekvens 0,5-3 meter. Spricka 130/70 frekvens 2 meter. Spricka 40/88 frekvens 0,3-0,5 meter

18 BERGTEKNISK BESIKTNING Projekt: Datum: Utförare: Björnflokan Borås område Markus Kleven Övergripande information Bergart: Färg: Kornstorlek: Blockutfall Vattenflöde ur skärningen Vegetationsrensning Bergrensning Befintlig förstärkning Gnejs Gråröd Fin till medelkornig Stabilitetsbedömning, storstabilitet Stabilitetsbedömning, ytstabilitet Svaghetszon Övrigt Åtgärder samt rekommendationer Nej Nej Ja Nej Ingen Bra Bra Nej Höjd på slänt: Längd på slänt: Avstånd till gräns: Sprickor : 130/68 frekvens 1 meter. 60/88 frekvens 4,8 meter. 276/65, 3 st, ingen frekvens. 35/82 ingen frekvens. 58/70 ingen frekvens. 30/88 ingen frekvens. 125/72 ingen frekvens. Foliation: 320/42. 2, Fotobilaga Skärningen bedöms som stabil.

19 BERGTEKNISK BESIKTNING Projekt: Datum: Utförare: Blockutfall Vattenflöde ur skärningen Björnflokan Borås område Markus Kleven Övergripande information Bergart: Färg: Kornstorlek: Vegetationsrensning Bergrensning Befintlig förstärkning Fin till medelkornig Stabilitetsbedömning, storstabilitet Stabilitetsbedömning, ytstabilitet Svaghetszon Övrigt Åtgärder samt rekommendationer Stabil skärning med lösa mindre stenar. Ja Med spett Nej Sprickor : 15 /60 ingen frekvens. 318/89 frekvens 1 meter. 357/38 förskiffring. 12/30 striering/förskiffring. 38/66 frekvens 0,3-0,5 meter. 108/82 frekvens 1 meter. Foliation bakom stansformator 312/50. Fotobilaga Gnejs Röd Ja Nej Stabil Höjd på slänt: Längd på slänt: Skrotning av mindre block Nej Avstånd till gräns: Stabil bortsett från mindre stenar som spräcks upp av vegetation och av

20 BERGTEKNISK BESIKTNING Projekt: Datum: Utförare: Bergart: Färg: Björnflokan Borås, Område Markus Kleven Övergripande information Kornstorlek: Blockutfall Vattenflöde ur skärningen Vegetationsrensning Bergrensning Befintlig förstärkning Röd till gråröd Fin till medelkornig Stabilitetsbedömning, storstabilitet Stabilitetsbedömning, ytstabilitet Svaghetszon Övrigt Åtgärder samt rekommendationer Gnejs metabasit närmast korsningen. Ja, Ja Nej Ja Nej Stabil Skrotning med skrotspett Ja, ca 9-14 meter bred. Höjd på slänt: Längd på slänt: Avstånd till gräns: 6-7 meter Krosszon:14/70 0,5 till 1 meter bred. Kross med lera 228/70. Sprickor : 218/70 sprickzon vid korsning. Undulerande flack spricka. 308/80 frekvens? Fotobilaga
