2 Datum Uppdragsnummer Utgåva/Status Slutversion Tobias Kristensson Carine Bouzas Tobias Kristensson Uppdragsledare Handläggare Granskare Ramböll Sverige AB Box 5343, Vädursgatan Göteborg Telefon Fax Organisationsnummer

3 Innehållsförteckning 1. Inledning Syfte Beskrivning Lokalisering Topografi och ytbeskaffenhet Geotekniska förhållanden Stabilitetsförhållanden Slutsatser och rekommendationer... 7 Figurer Figur 1 Lokalisering av fastigheten Ryk 2: Figur 2 Vy från sydöstra änden mot norr... 3 Figur 3 Vy från nordöstra änden mot sydväst... 4 Figur 4 Bedömda jorddjup utifrån platsbesöksobservationer... 5 Figur 5 Berg i dagen, norra delen av fastigheten... 6 Figur 6 Vy från söder mot nordost, berg i dagen syns vid träden... 6 Bilagor Bilaga 1 Skredrisker Göta älv, karta nr 11 (GÄU) i

4 1. Inledning På uppdrag av Resmo fastighets AB har Ramböll Sverige AB utfört en översiktlig geoteknisk utredning i fastigheten Ryk 2:7 i Lilla Edets kommun. Inom fastigheten ska en ändring av detaljplanen genomföras i form av ändring av användning för det befintliga huset samt ny garagebyggnad i norra delen av området. 2. Syfte Syftet med utredningen har varit att utföra en okulär besiktning i fastigheten för att bedöma stabilitetsförhållanden i fastigheten då den ligger intill rött område enligt Göta älv utredningen. Okulär besiktning utfördes den 31 mars 2015 av geotekniker Carine Bouzas, Ramböll Sverige AB. 1 av 7

5 3. Beskrivning 3.1 Lokalisering Fastigheten Ryk 2:7 ligger väster om Kungälvsvägen och ca 500 m väster om Göta älv. Den begränsas av Kommunvägen och åkermark i söder, Ryk 2:10 i väster, Ryk 2:8 i öster och Ryk 2:9 i norr där ett vattentorn finns. Figur 1 Lokalisering av fastigheten Ryk 2:7 2 av 7

6 3.2 Topografi och ytbeskaffenhet Fastigheten består dels av asfalterade ytor och dels av gräsytor. Asfalterade ytor ligger söder och norr om huset. Den asfalterade ytan som ligger norr om huset används som parkering i dagsläget. En mindre byggnad ligger även strax norr om parkering. Den kvarstående ytan av fastigheten består av gräs med enstaka träd (totalt 5 st). Berg i dagen förekommer på flera ställen (se detaljerad beskrivning under avsnitt 3.3). Marknivåer varierar kraftigt inom fastigheten och stiger mot norr. Höjdskillnaden mellan lägsta och högsta punkt bedöms vara ca 10 m enligt mätningarna som visas på grundkartan. Figur 2 Vy från sydöstra änden mot norr 3 av 7

7 Figur 3 Vy från nordöstra änden mot sydväst 3.3 Geotekniska förhållanden Enligt SGU:s jordartskarta består jorden av postglacial finlera som vilar på berg i den södra och sydöstra delen av fastigheten och berg i den norra delen. Vid platsbesök observerades berg i dagen på flera ställen (se figur 4). Jorddjupen kontrollerades med hjälp av en 1 m lång muk över gräsytans område. I den norra delen av fastigheten har berg påträffats ytligt med jorddjup mindre än 0,4 m. I den sydöstra delen av fastigheten visar observationer att jorddjupen är större än 1 m och enligt SGU:s jordartskarta kan jorddjupen vara upp till 10m. Figur 4 nedan visar bedömda jorddjupen över fastigheten utifrån platsbesöksobservationer. Avgränsningar mellan jorddjupsområden är bedömda och väldigt ungefärliga. 4 av 7

8 Figur 4 Bedömda jorddjup utifrån platsbesöksobservationer 5 av 7

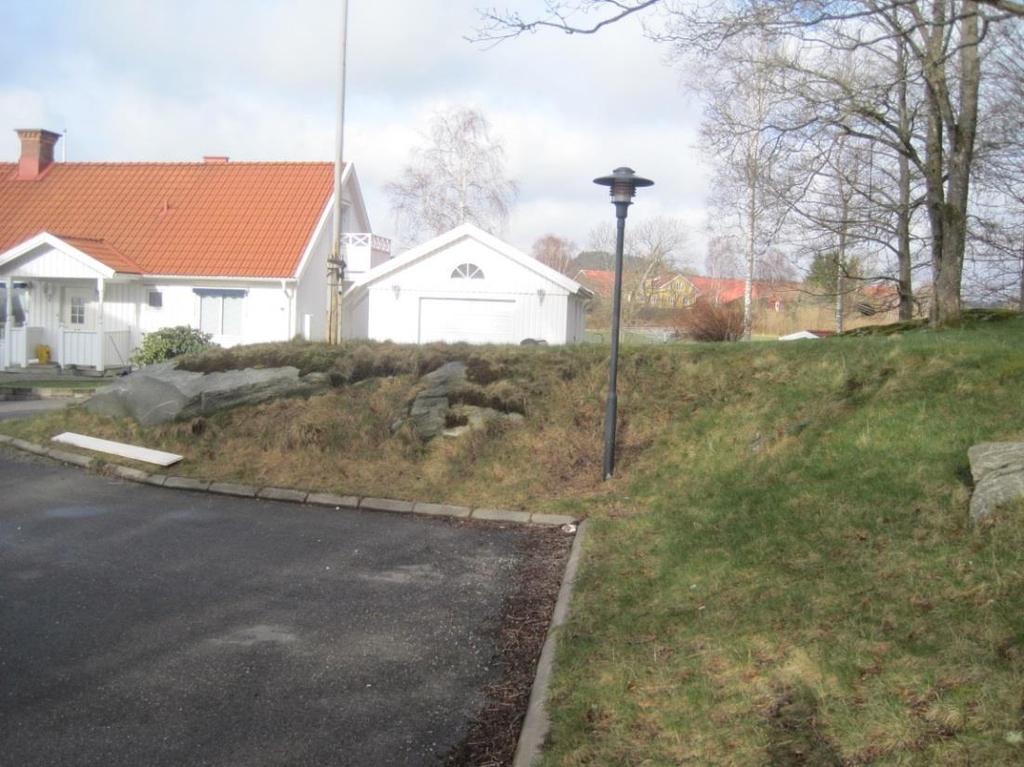

9 Figur 5 Berg i dagen, norra delen av fastigheten Figur 6 Vy från söder mot nordost, berg i dagen syns vid träden 6 av 7

10 4. Stabilitetsförhållanden Fastigheten Ryk 2:7 ligger på gult område enligt karta från Göta älv utredningen och intill rött område, se bilaga 1, vilket betyder att fastigheten ligger väldigt nära ett område med hög skredrisk mot Göta älv. Observationer från platsbesök visar att berg ligger i eller nära i dagen i en stor del av fastigheten samt att jorddjupen omkring berget är små. Det befintliga huset bedöms vara grundlagt på berg, vilket innebär att befintlig mark ej belastas. Risk för skred i fastigheten med de befintliga förhållandena bedöms vara låg. Planer som anser ändring i användning av befintligt hus samt byggnation av garagebyggnad i norra delen av området bedöms ej påverka stabilitetsförhållanden för fastigheten med förutsättning att garagebyggnad grundläggs på berg. 5. Slutsatser och rekommendationer Stabilitet i fastigheten Ryk 2:7 bedöms vara tillfredställande för de befintliga förhållandena samt med de planerade ändringarna (garagebyggnad i norra delen). Planerad garagebyggnad skall grundläggas på berg så att ingen pålastning av marken sker. Under byggnation ska eventuella uppfyllnader och byggmaterial läggas på de områden där berg går i eller nära i dagen. Om sydöstra delen av fastigheten, där jorddjupen överstiger 1 m och kan vara upp till ca 10 m, planeras att förändras/bebyggas rekommenderas kompletterande geotekniska undersökningar utföras för att säkerställa att det inte finns risk för skred. 7 av 7
