1 FIRMA NICLAS BRUNSBERG DAGVATTENUTREDNING TORSTÄVA 13:

2 DAGVATTENUTREDNING Torstäva 13:9 Firma Niclas Brunsberg KONSULT WSP Samhällsbyggnad Box Kalmar Besök: Södra Malmgatan 10 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Firma Niclas Brunsberg Niclas Brunsberg WSP Samhällsbyggnad Tobias Wieforss Johanna Persson PROJEKT UPPDRAGSNAMN Dagvattenutredning Torstäva 13:9 UPPDRAGSNUMMER FÖRFATTARE Tobias Wieforss DATUM ÄNDRINGSDATUM Dagvattenutredning Torstäva 13:9

3 INNEHÅLL 1 BAKGRUND 4 2 SYFTE 4 3 BEFINTLIGA FÖRHÅLLANDEN / BESKRIVNING AV PLANOMRÅDET ÖVERGRIPANDE BESKRIVNING TOPOGRAFI 5 4 GEOLOGISKA FÖRHÅLLANDEN MARKFÖRHÅLLANDEN GENOMSLÄPPLIGHET OCH INFILTRATIONSMÖJLIGHETER GRUNDVATTEN 8 5 FÖRUTSÄTTNINGAR FÖR DAGVATTENHANTERING BEFINTLIGA VA-LEDNINGSNÄT FRAMTIDA HAVSNIVÅ 9 6 FÖRSLAG TILL DAGVATTEN-HANTERING I PLANOMRÅDET 10 7 BERÄKNINGAR BERÄKNAT DAGVATTENFLÖDE 12 8 SLUTSATS 12 BILAGA 1 PRINCIPSKISS ÖVER DAGVATTENHANTERING TORSTÄVA 13: Dagvattenutredning Torstäva 13:9 3

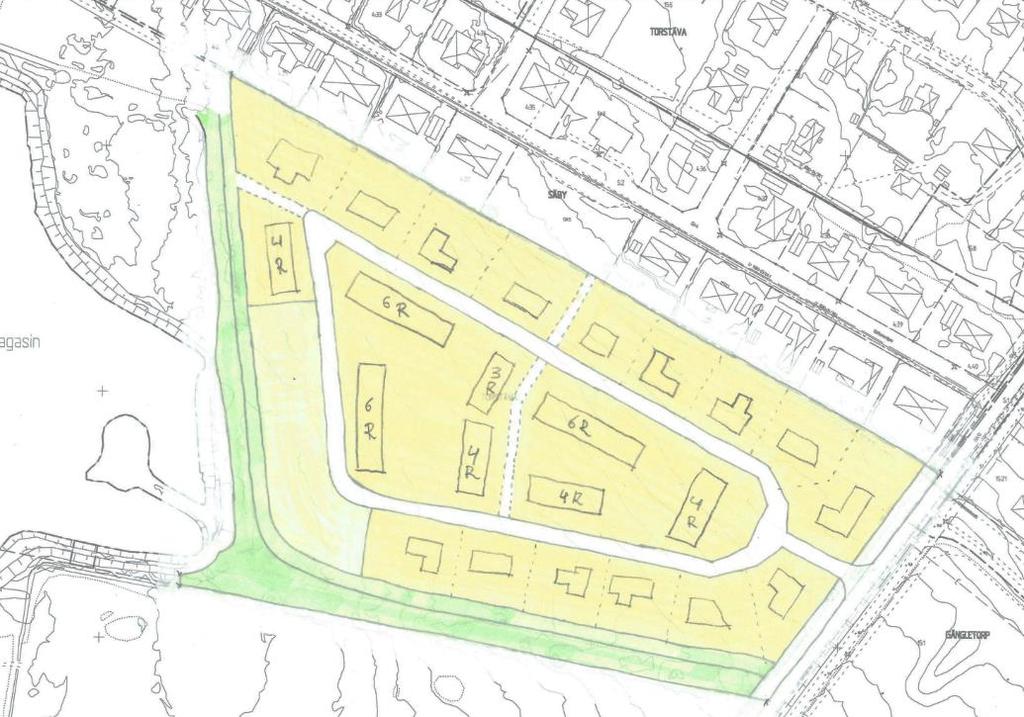

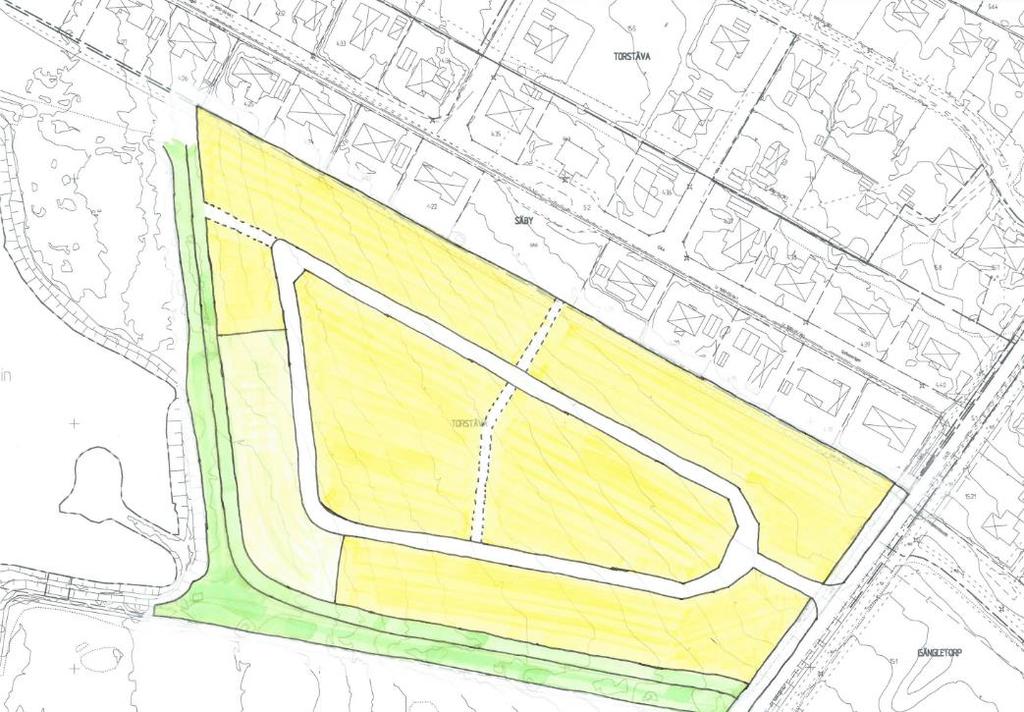

4 1 BAKGRUND WSP har på uppdrag av Firma Niclas Brunsberg gjort en översiktlig dagvattenutredning med principlösningar för del av fastigheten Torstäva 13:9 som avser att bereda plats för nybyggnation av blandad bebyggelse. I figur 1 redovisas en skiss över planerad bebyggelse. Figur 1 Skiss över planerad bebyggelse på fastigheten Torstäva 13:9, del av 2 SYFTE Syftet med utredningen är att få en helhetssyn av områdets kommande hantering av dagvatten. I uppdraget ingår att presentera lämpliga dagvattenlösningar med beräknade flöden samt att presentera en principlösning för ett dagvattensystem. Underlaget ligger till grund för en långsiktigt hållbar VA-hantering i området Dagvattenutredning Torstäva 13:9

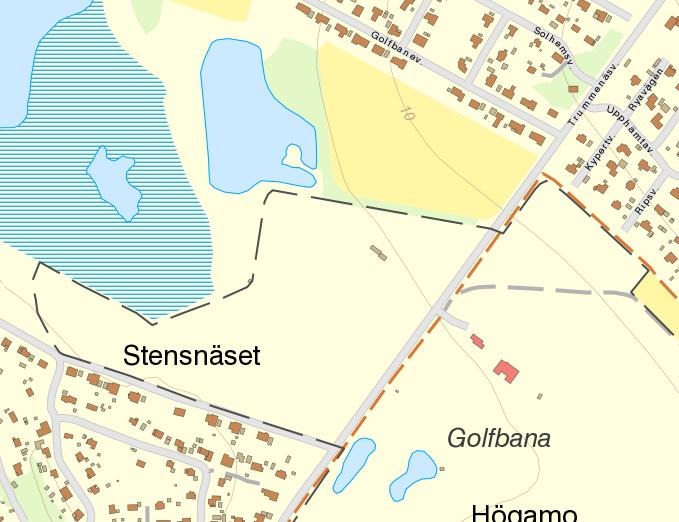

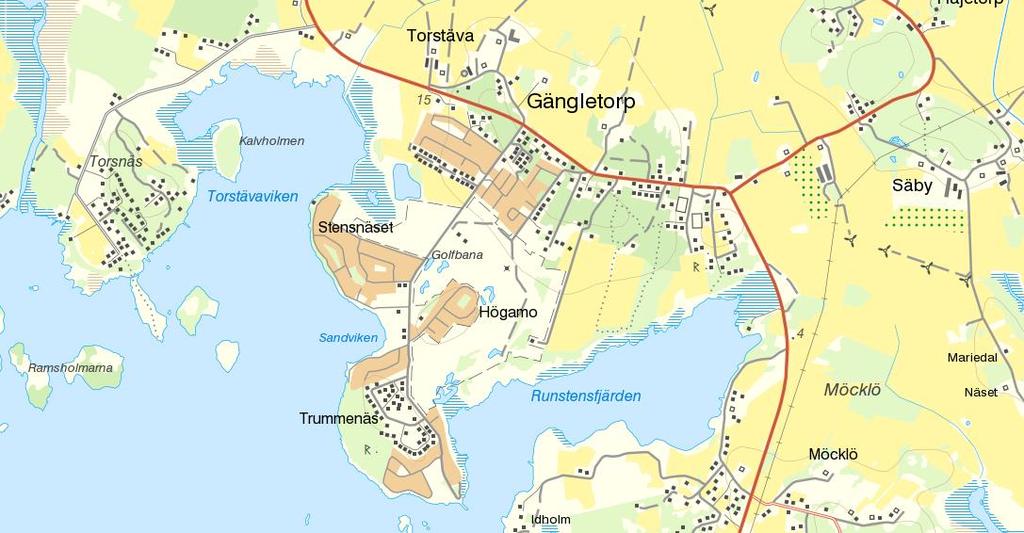

5 3 BEFINTLIGA FÖRHÅLLANDEN / BESKRIVNING AV OMRÅDET 3.1 ÖVERGRIPANDE BESKRIVNING Figur 2 - Översikt av området Det aktuella området ligger i nordvästra delen av samhället Trummenäs och gränsar i norr till ett redan befintliga bostadsområde. Området omgärdas både i syd och öst av golfbanor som förestås av Trummenäs Golfklubb. Väster om det aktuella området är en större damm belägen vars huvudsakliga syfte är att fungera som ett vattenmagasin som används för bevattning av golfbanorna i området. Fastigheten är i dagsläget obebyggd och består i huvudsak av ängsmark. 3.2 TOPOGRAFI Området har en naturlig sluttning mot sydväst där golfdammen är belägen. Höjdskillnaden från nordöst till sydväst är ca 6 m vilket innebär att lutning är mycket god för ytledes rinnande vatten att naturligt avledas till den närliggande dammen. Golfdamm Figur 3 - Höjdkurvor över området Dagvattenutredning Torstäva 13:9 5

6 4 GEOLOGISKA FÖRHÅLLANDEN WSP utförde 2016 en mindre geoteknisk fältundersökning på Albatrossvägen i närheten av det nu aktuella området. Undersökningen gjordes med hjälp av CPT-sondering och skruvprovtagning som visar på en stor variation av sammansättningarna i marken. Torstäva 13:9 Albatrossvägen Figur 4 - Översikt av geoteknisk undersökning Figur 5 Utförd geoteknisk undersökning på Albatrossvägen Dagvattenutredning Torstäva 13:9

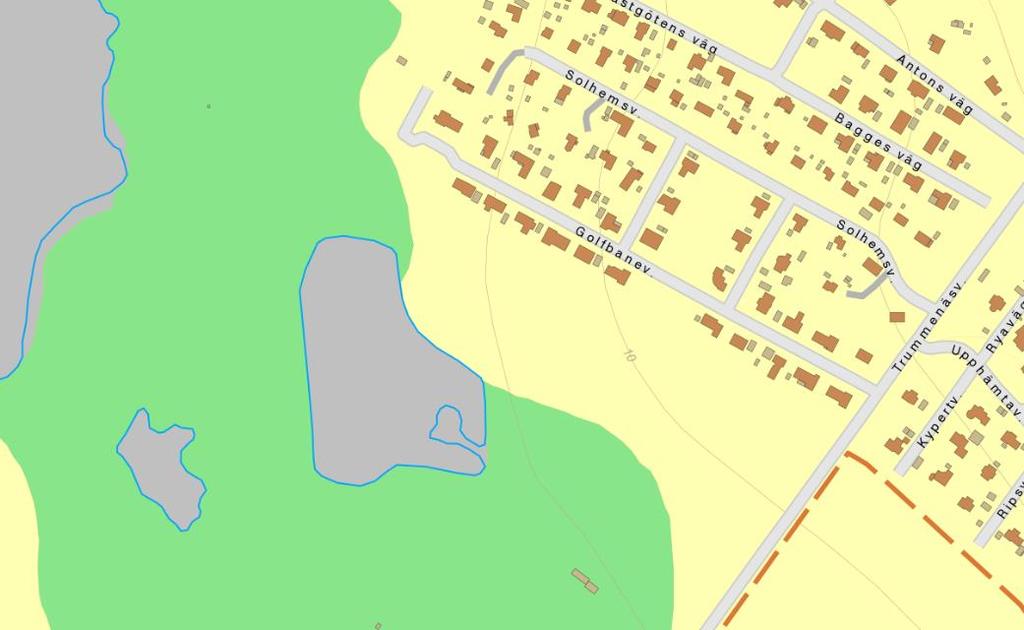

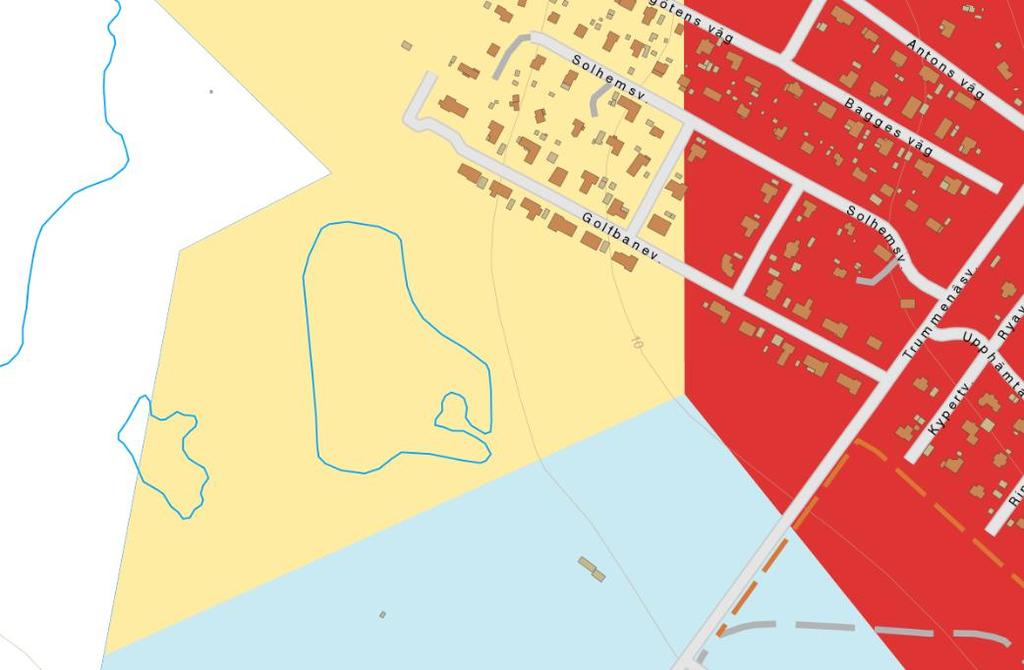

7 4.1 MARKFÖRHÅLLANDEN Jordartskartan från SGU (Sveriges geologiska undersökning) ger en grov bild av de olika jordarternas utbredning i ett område. Jordartskartan för det nu aktuella området visar att det består av lera, morän och berg, se figur 6. Teckenförklaring Figur 6 - Jordartskarta 1-1 miljon (SGU, 2017) 4.2 GENOMSLÄPPLIGHET OCH INFILTRATIONSMÖJLIGHETER För att utreda dagvattnets infiltrationsmöjligheter i ett visst område är det markens genomsläpplighet som är av yttersta vikt. Olika jordarter har olika genomsläpplighet varför infiltrationsmöjligheterna varierar beroende av detta. Då nu aktuellt område till stor del består av berg och lera anses området ha en låg till medelhög genomsläpplighet, vilket inte är optimalt ur dagvattenperspektiv. Genomsläpplighet Figur 7 - Genomsläpplighet (SGU, 2017) Dagvattenutredning Torstäva 13:9 7

8 Observera! Jordartskartan och den hydrauliska konduktiviteten för respektive jordart är generella och ger enbart en antydan om möjligheterna till infiltration. Innan det beslutas att införa infiltration av dagvatten behöver en fältundersökning genomföras. Detta för att få mer exakt information om infiltrationsmöjligheterna i området. Jordarter med god genomsläpplighet ger en bra möjlighet till infiltration, men ger också en ökad risk att föroreningar sprids till grundvattnet. 4.3 GRUNDVATTEN I samband med den geotekniska fältundersökningen på Albatrossvägen 2016 gjordes grundvattenobservationer i öppna provtagningshål. Några närmare undersökningar om grundvattenytans läge har inte utförts varför information om grundvattnets förekomst och variation bör ses som obefintlig. 5 FÖRUTSÄTTNINGAR FÖR DAGVATTENHANTERING Det aktuella området är ca m 2 och avser att bereda plats för nya bostadshus. Nytillkomna hårdgjorda ytor antas bestå av tak och asfalterade lokalgator. De geotekniska förutsättningarna för infiltration och lokalt omhändertagande av dagvatten är undermålig varför ett mer konventionellt dagvattensystem bör användas för områdets dagvattenhantering. Marken har en naturlig sluttning till den golfdamm som är belägen väster om område. Golfdammen är därför lämplig att fortsatt fungera som mottagare av områdets dagvatten även efter byggnation. En sådan lösning behöver dock säkerställas och ordnas rättsligt så att avledningen sker i enlighet med gällande bestämmelser och lagstiftning Dagvattenutredning Torstäva 13:9

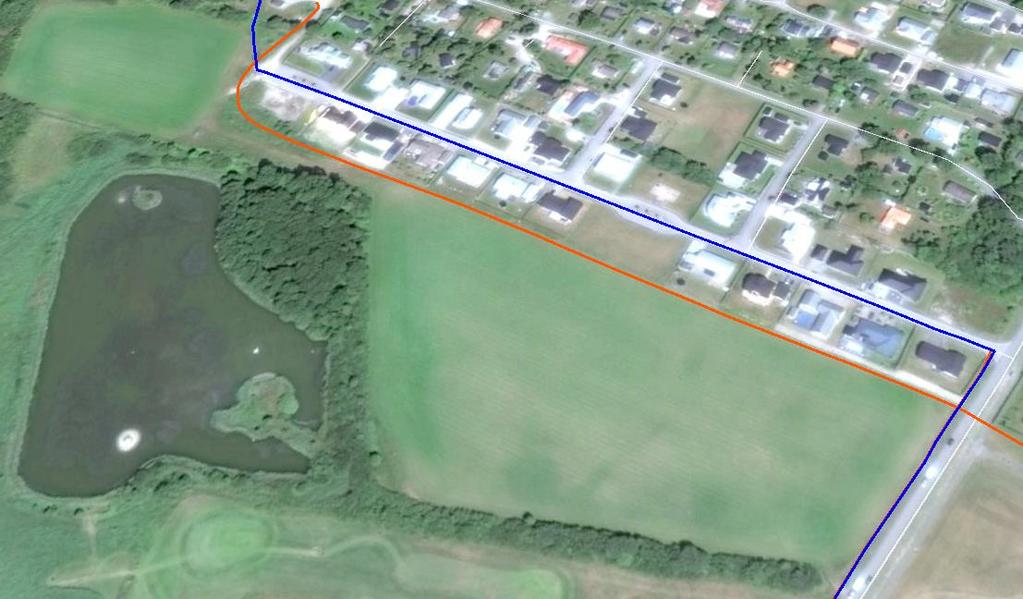

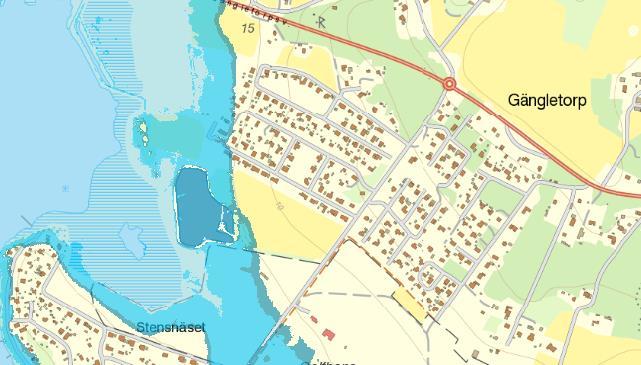

9 5.1 BEFINTLIGA VA-LEDNINGSNÄT Figur 8 - Befintligt VA-ledningsnät Vatten Spillvatten I det redan befintliga bostadsområdet norr om fastigheten Torstäva 13:9 finns allmänna spillvatten- och vattenledningar utbyggda. Området saknar dock ett allmänt dagvattenledningssystem. 5.2 FRAMTIDA HAVSNIVÅ Figur 9 Framtida havsnivå år 2100 Säkerhetsnivåer (Länsstyrelsens webbgis) Då delar av Trummenäs är lågt beläget är påverkan, nu och i framtiden, av stigande havsnivåer en viktig faktor att ta med i detaljplaneringen och frågan om dagvattenhantering och översvämningsskydd för området. Havsmedelnivån i Karlskrona är idag är 105,49 m. Enligt SMHI:s rapport Extrema vattenstånd i Blekinge, 2014:7 kan medelvattenytan i normalfallet väntas stiga ca 80 cm (+106,29 m) enligt vedertagna klimatscenarion fram till år Den högsta högvattennivån som uppmätts i Karlskrona var +1,4 m (år 1914) dvs 106,89 m. Extrema högvattennivåer kan sannolikt till år 2100 uppgå till 2,1 2,3 m över medelvattenståndet dvs +107,59 107,79 m. I dessa nivåer är ej vågornas påverkan medräknad Dagvattenutredning Torstäva 13:9 9

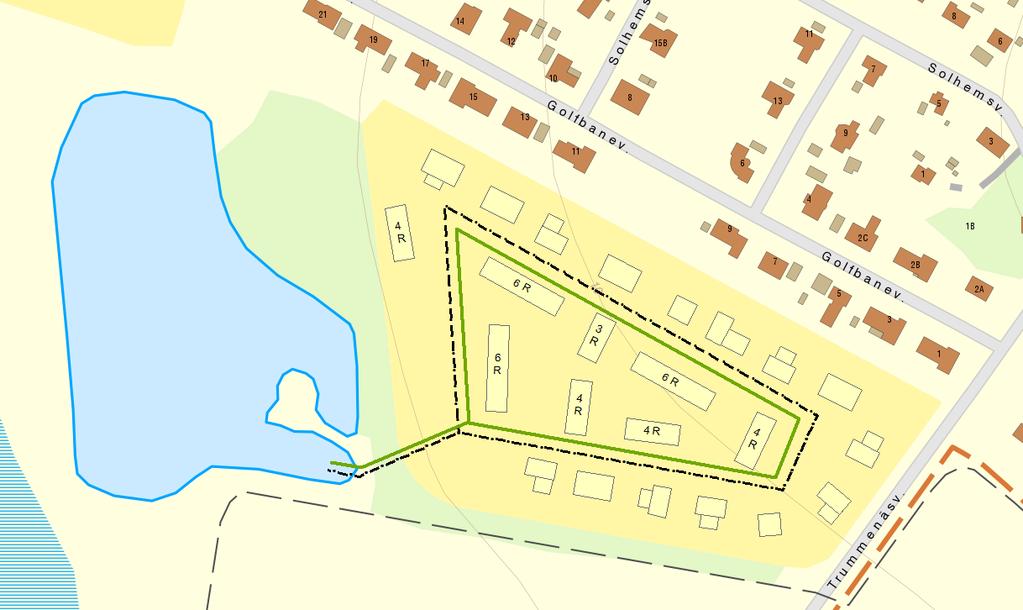

10 6 FÖRSLAG TILL DAGVATTEN- HANTERING I PLANOMRÅDET Hanteringen av dagvatten i området behöver ta hänsyn till den naturliga topografi och markförhållanden som råder. Området har en naturlig sluttning sydväst mot den närliggande golfdammen och det dikesstråk som löper längst områdets södra del. Då marken i området huvudsakligen består av berg och lera är genomsläppligheten via infiltration låg till medelgod, vilket inte är optimalt i fråga om att fördröja och/eller omhänderta dagvatten genom naturlig infiltration. Med anledning av detta bör även det närliggande bostadsområdets ytavrinning tas med i beaktande vid planering och detaljprojektering. Då stora delar av området kommer att bebyggas ökar således andelen hårdgjorda ytor, främst genom hustak och asfalterade lokalgator. Med anledning av detta kommer dagvattenflödet att bli kraftigare och snabbare. Då området inte ligger inom det kommunala verksamhetsområdet för dagvatten kommer en lösning för dagvattenhanteringen att behöva ordnas lokalt. Öppna dagvattenlösningar för ytaavvattning, ex markrännor Konventionellt dagvattenledningssystem Figur 10 - Principskiss för dagvattenhantering Torstäva 13:9 (se BILAGA 1) Med hänsyn taget till höjd- och markförhållandena i området föreslås att dagvattnet i området avleds genom konventionella rörledningar. Detta med hänsyn taget till den bristande möjligheten till naturlig infiltration. Då konventionella rörledningar för vatten och spillvatten kommer behöva anläggas i området kan ett ekonomiskt så väl som tekniskt fördelaktigt alternativ vara att då även anlägga konventionella dagvattenledningar Dagvattenutredning Torstäva 13:9

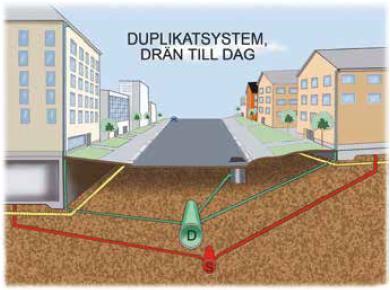

11 Figur 11 - Bild från Svenskt vattens P110, figur 3:7, sida 54 Rörledningarna förenklar även omhändertagandet och avledning av mer djupgående husdräneringar och system för avvattning av gatan. Som komplement till det konventionella rörledningssystemet kan öppna dagvattenlösningar, exempelvis markrännor, ordnas för ytvatten för vidare avledning till damm eller dike. 7 BERÄKNINGAR Beräkningar av flöde och volym är gjorda efter de förutsättningar som angivits av beställaren. För att avgöra hur mycket dagvatten som kommer från området har flödet beräknats med hjälp av rationella metoden vid ett regn med återkomsttid 10 år med hjälp av Dahlström (2010) enligt Nederbördsdata vid dimensionering och analys av avloppssystem, Publikation P104, Svenskt Vatten Dagvattenflödet är beräknade enligt Q dim = i(tr) * A * ȹ * kf Q dim = Dimensionerande dagvattenflöde i(tr) = Dimensionerande nederbördsintensitet (l/s) A = Area (ha) ȹ = Avrinningskoefficient (-) kf = Klimatfaktor (1,05-1,30) i(t r) beräknas med regnets dimensionerande återkomsttid (10 år) och varaktighet (10 minuter) vilket ger en dimensionerande nederbördsintensitet på x l/s*ha. Avrinningskoefficienterna är beräknade enligt riktlinjer i Publikation P110, Svenskt Vatten 2016 och Stormtac. Vid en sammanvägning av avrinningskoefficienterna beräknas värdet enligt principen: ȹ = (A1 * ȹ1 + A2 * ȹ An * ȹn) / (A1 + A2 + An) Dagvattenutredning Torstäva 13:9 11

12 7.1 BERÄKNAT DAGVATTENFLÖDE Det dimensionerande dagvattenflödet från områdena är beräknat utifrån belastningen av ett 10 års regn med varaktigheten 10 minuter. Samt en klimatfaktor på 1,25. Beräkningarna nedan är gjorda i jämförelse innan och efter byggnation enligt planskiss. Beräknat dagvattenflöde innan byggnation: Q dim = 228 * 3,70 * 0,1 * 1,25 = 106 l/s Beräknat dagvattenflöde efter föreslagen åtgärd: Q dim = 228 * 3,70 * 0,474 * 1,25 = 500 l/s Dagvattenflödet ökar således med ca 394 l/s efter den planerade byggnationen. 8 SLUTSATS Syftet med dagvattenutredningen är att utifrån områdets förutsättningar förslå lämpliga och långsiktigt hållbara åtgärder för omhändertagande av områdets dagvatten. Områdets topografiska förhållanden med utsträckta och tydligt märkbara sluttningar i riktning mot golfdammen är i mångt och mycket en naturlig tillgång för avledning av dagvatten, detta bör också utnyttjas i utformningen av dagvattenlösningen. Markförhållandena i området är dock inte lika gynnsamma ur dagvattensynpunkt, detta då merparten av området består av berg och lera. Då SGU:s karttjänst för genomsläpplighet visar på en låg till medelgod genomsläpplighet i området ges inte utrymme för att i dagvattenutredningen arbeta med naturliga infiltrationslösningar för dagvatten. Även då SGU:s information om jordartskartan och den hydrauliska konduktiviteten för respektive jordart är generella ges ändå en antydan om möjligheterna till infiltration som i utredningsskedet behöver tas i beaktande. Vid önskemål om att vidare utreda möjligheten till naturlig infiltration behöver en fältundersökning genomföras. Detta för att få mer exakt information om infiltrationsmöjligheterna i området. För att utnyttja den gynnsamma topografin men samtidigt undvika problematik som markförhållandena kan orsaka föreslår utredningen en rörlösning för avledning av områdets dagvatten vidare till den närliggande golfdammen. Att avleda dagvatten i rörledningar anses vara det mest optimala ur både ekonomisk som teknisk synvinkel i det här fallet. Som komplement föreslås också en mer öppen dagvattenhantering för ytoch vägvatten som med fördel kan avledas i rännor eller öppna diken för att minimera belastningen i de konventionella dagvattenledningarna Dagvattenutredning Torstäva 13:9

13 Värt att understryka är också vikten av att säkerställa och tillgodose att avledningen av dagvatten från området till golfdammen sker i enlighet med gällande bestämmelser. Det kan behöva regleras rättsliga avtal och/eller servitut för avledningen vilket inte har ingått att undersöka vidare i denna dagvattenutredning. Enligt länsstyrelsens kartläggning har området kring Trummenäs identifierats som en lågpunkt med risk för att drabbas av översvämningsproblematik till följd av stigande havsnivåer till Detta bör tas i beaktade vid planering och bebyggelse i och omkring området Dagvattenutredning Torstäva 13:9 13
