1 FIRMA NICLAS BRUNSBERG DAGVATTENUTREDNING TORSTÄVA 13:

2 DAGVATTENUTREDNING Torstäva 13:9 Firma Niclas Brunsberg KONSULT WSP Samhällsbyggnad Box Kalmar Besök: Södra Malmgatan 10 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Firma Niclas Brunsberg Niclas Brunsberg WSP Samhällsbyggnad Tobias Wieforss PROJEKT Johanna Persson UPPDRAGSNAMN Dagvattenutredning Torstäva 13:9 UPPDRAGSNUMMER FÖRFATTARE Tobias Wieforss DATUM ÄNDRINGSDATUM Dagvattenutredning Torstäva 13:9

3 INNEHÅLL 1 BAKGRUND 4 2 SYFTE 4 3 BEFINTLIGA FÖRHÅLLANDEN / BESKRIVNING AV OMRÅDET ÖVERGRIPANDE BESKRIVNING TOPOGRAFI 5 4 GEOLOGISKA FÖRHÅLLANDEN MARKFÖRHÅLLANDEN GENOMSLÄPPLIGHET OCH INFILTRATIONSMÖJLIGHETER GRUNDVATTEN 8 5 FÖRUTSÄTTNINGAR FÖR DAGVATTENHANTERING BEFINTLIGA VA-LEDNINGSNÄT FRAMTIDA HAVSNIVÅ 10 6 FÖRSLAG TILL DAGVATTEN-HANTERING I PLANOMRÅDET TEKNISKA LÖSNINGAR ANSVAR 13 7 BERÄKNINGAR BERÄKNAT DAGVATTENFLÖDE 14 8 SLUTSATS Dagvattenutredning Torstäva 13:9 3

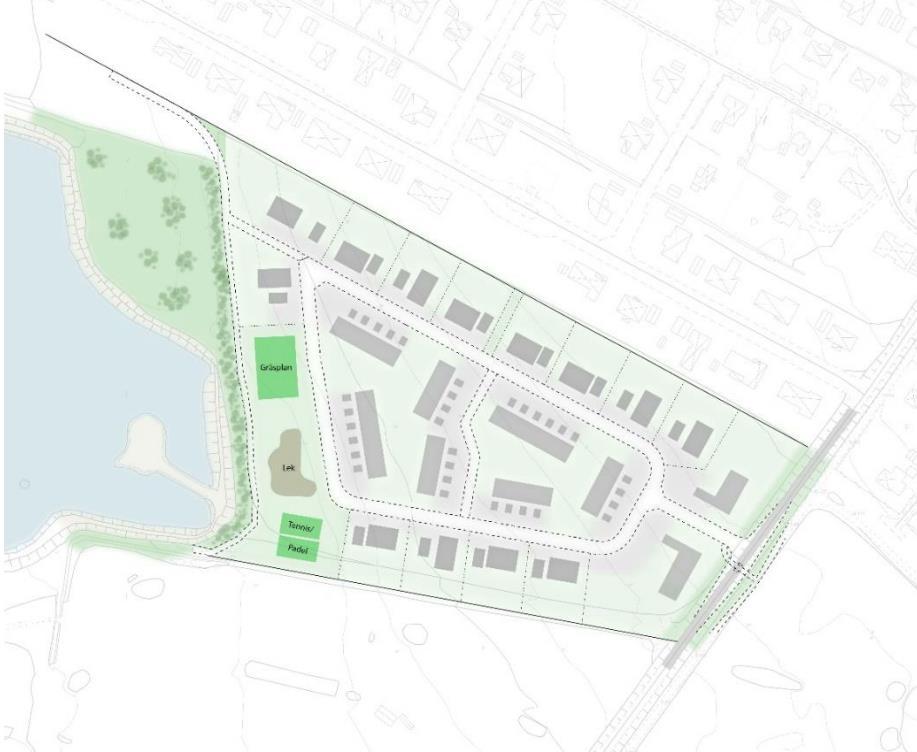

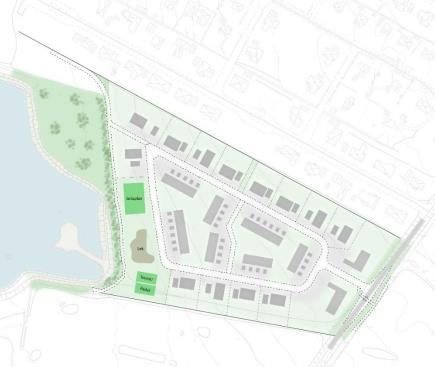

4 1 BAKGRUND WSP har på uppdrag av Firma Niclas Brunsberg gjort en översiktlig dagvattenutredning med principlösningar för del av fastigheten Torstäva 13:9 som avser att bereda plats för nybyggnation av blandad bebyggelse. I figur 1 redovisas en skiss över planerad bebyggelse. Figur 1 Skiss över planerad bebyggelse på fastigheten del av Torstäva 13:9 (bild från planbeskrivningen) 2 SYFTE Syftet med utredningen är att få en helhetssyn av områdets kommande hantering av dagvatten. I uppdraget ingår att presentera lämpliga dagvattenlösningar med beräknade flöden samt att presentera en principlösning för ett dagvattensystem. Underlaget ligger till grund för en långsiktigt hållbar VA-hantering i området Dagvattenutredning Torstäva 13:9

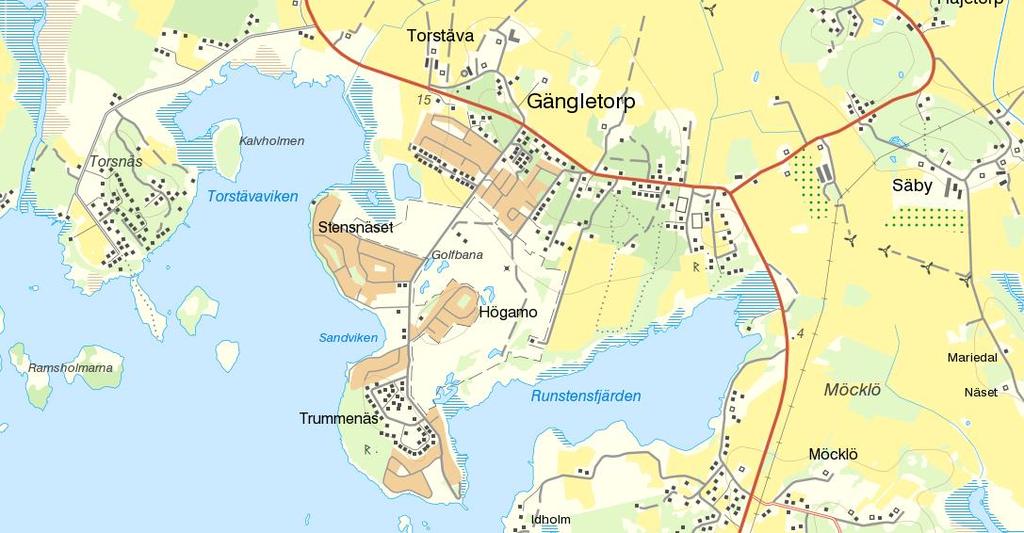

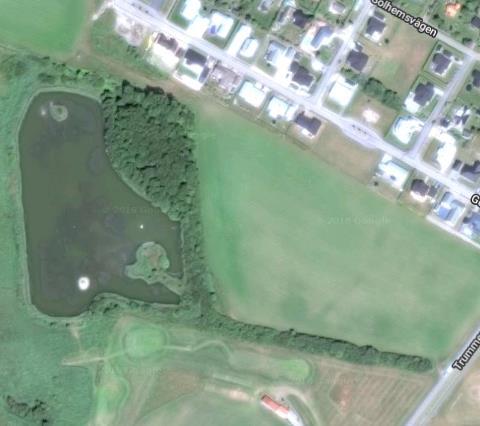

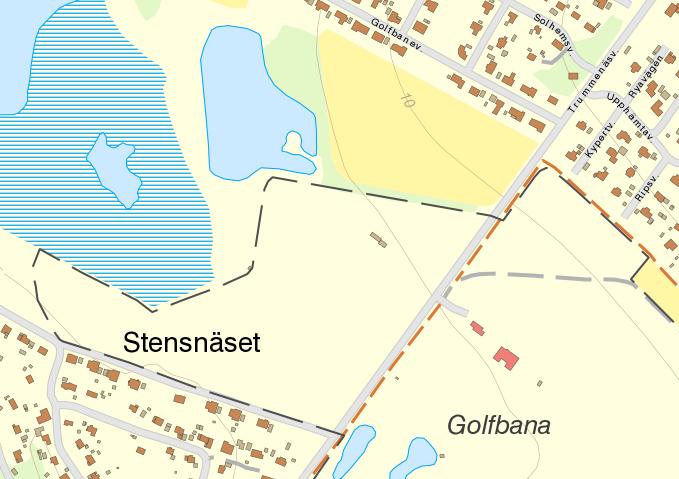

5 3 BEFINTLIGA FÖRHÅLLANDEN / BESKRIVNING AV OMRÅDET 3.1 ÖVERGRIPANDE BESKRIVNING Figur 2 - Översikt av området Det aktuella planområdet ligger i nordvästra delen av samhället Trummenäs och gränsar i norr till ett redan befintligt bostadsområde. Området omgärdas både i syd och öst av golfbanor som förestås av Trummenäs Golfklubb. Väster om det aktuella planområdet finns en större damm belägen vars huvudsakliga syfte är att fungera som vattenmagasin för bevattning av golfbanorna i området. Fastigheten är i dagsläget obebyggd och består i huvudsak av ängsmark. 3.2 TOPOGRAFI Området har en naturlig sluttning mot sydväst. Höjdskillnaden från nordöst till sydväst är ca 6 m vilket innebär att lutning är god för att via självfall avleda dagvattnet mot sydväst. Golfdamm Figur 3 - Höjdkurvor över området Dagvattenutredning Torstäva 13:9 5

6 Figur 4 - Höjdanalys i GIS med höjdvariationer (m) 4 GEOLOGISKA FÖRHÅLLANDEN WSP utförde 2016 en mindre geoteknisk fältundersökning på Albatrossvägen i närheten av det nu aktuella området. Undersökningen gjordes med hjälp av CPT-sondering och skruvprovtagning som visar på en stor variation av sammansättningarna i marken. Torstäva 13:9 Albatrossvägen Figur 5 - Översikt av geoteknisk undersökning Dagvattenutredning Torstäva 13:9

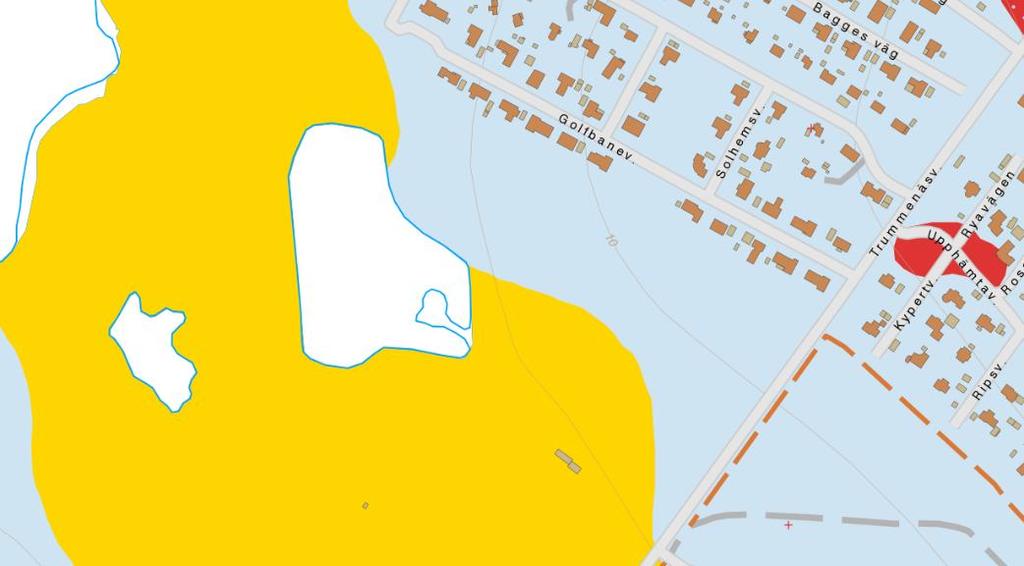

7 Figur 6 Utförd geoteknisk undersökning på Albatrossvägen 4.1 MARKFÖRHÅLLANDEN Jordartskartan från SGU (Sveriges geologiska undersökning) ger en grov bild av de olika jordarternas utbredning i ett område. Jordartskartan för det nu aktuella området visar att det består av sandig morän och glacial lera, se figur 7. Teckenförklaring Figur 7 - Jordartskarta 1-1 miljon (SGU, 2017) Dagvattenutredning Torstäva 13:9 7

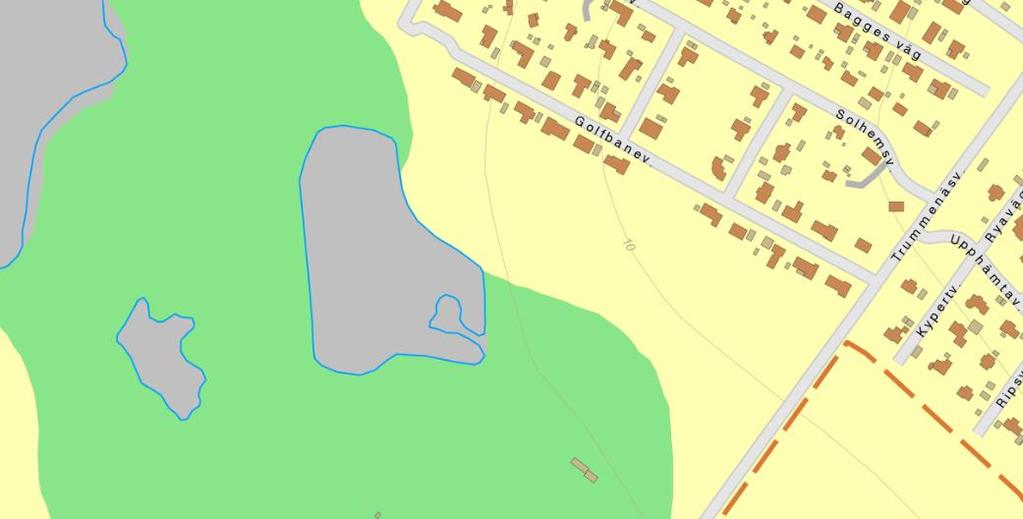

8 4.2 GENOMSLÄPPLIGHET OCH INFILTRATIONSMÖJLIGHETER För att utreda dagvattnets infiltrationsmöjligheter i ett visst område är det markens genomsläpplighet som är av yttersta vikt. Olika jordarter har olika genomsläpplighet varför infiltrationsmöjligheterna varierar beroende av detta. Då nu aktuellt område till stor del består av sandig morän och glacial lera anses området ha en låg till medelhög genomsläpplighet, vilket inte är optimalt ur dagvattenperspektiv. Genomsläpplighet Figur 8 - Genomsläpplighet (SGU, 2017) Observera! Jordartskartan och den hydrauliska konduktiviteten för respektive jordart är generella och ger enbart en antydan om möjligheterna till infiltration. Innan det beslutas att införa infiltration av dagvatten behöver en fältundersökning genomföras. Detta för att få mer exakt information om infiltrationsmöjligheterna i området. Jordarter med god genomsläpplighet ger en bra möjlighet till infiltration, men ger också en ökad risk att föroreningar sprids till grundvattnet. 4.3 GRUNDVATTEN I samband med den geotekniska fältundersökningen på Albatrossvägen 2016 gjordes grundvattenobservationer i öppna provtagningshål. Några närmare undersökningar om grundvattenytans läge har inte utförts varför information om grundvattnets förekomst och variation bör ses som obefintlig Dagvattenutredning Torstäva 13:9

9 5 FÖRUTSÄTTNINGAR FÖR DAGVATTENHANTERING Det aktuella planområdet är ca m 2 och avser att bereda plats för nya bostadshus. Nytillkomna hårdgjorda ytor antas bestå av tak och asfalterade lokalgator. De geotekniska förutsättningarna för infiltration och lokalt omhändertagande av dagvatten är undermålig varför ett mer konventionellt dagvattensystem bör användas för områdets dagvattenhantering. Marken har en naturlig sluttning mot den närliggande golfdammen och mot havet väster om planområde. Delar av planområdet ligger under den längsta grundläggningsnivån på +3 m. På grund av översvämningsrisken har lägsta grundläggningsnivå utökats till +3,5 m varför ingen bostadsbebyggelse inom planområdet kommer att anläggas under det. Golfdammen är invallad med en högsta höjd på +3,4 m. Golfdamm För att upprätta en långsiktigt hållbar dagvattenhantering bör dagvattnet från planområdet i första hand avledas via dike och/eller ledningar med utlopp i havet. Planområde För att avleda dagvattnet från planområdet till den närliggande golfdammen behöver dagvattnet pumpas för att säkerställa att Troligt utlopp dike uppdämningsnivåerna vid högvatten inte överstiger Figur 9 - Källa Google Maps områdets grundläggningsnivåer. Detta kan dock ses som ett alternativ till en mer konventionell lösning med direktutsläpp i havet. Mark som behöver tas i anspråk för att avleda dagvattnet från planområdet behöver ordnas rättsligt för att säkerställa att avledningen sker i enlighet med gällande bestämmelser och lagstiftning Dagvattenutredning Torstäva 13:9 9

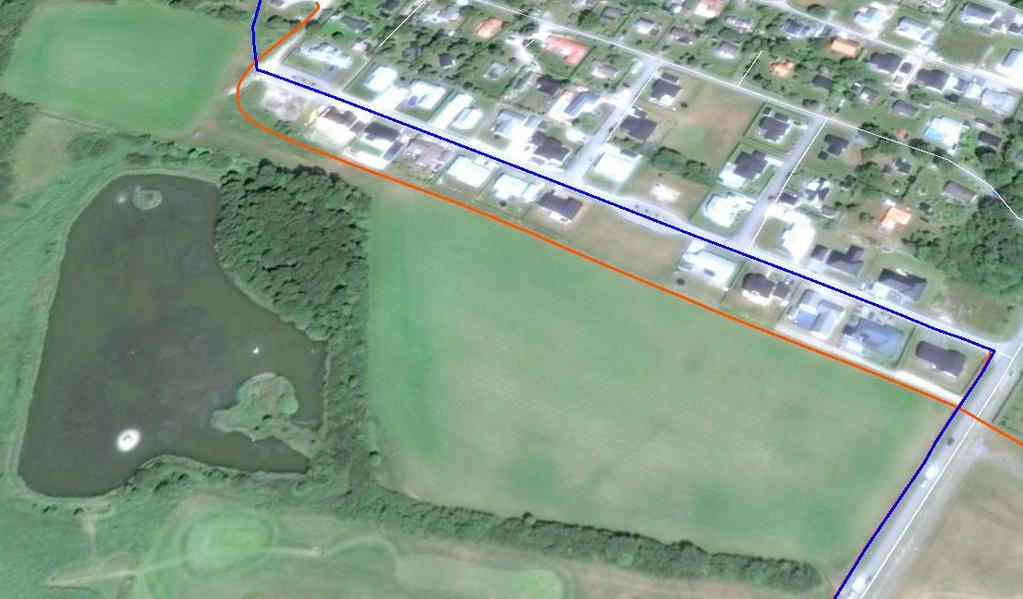

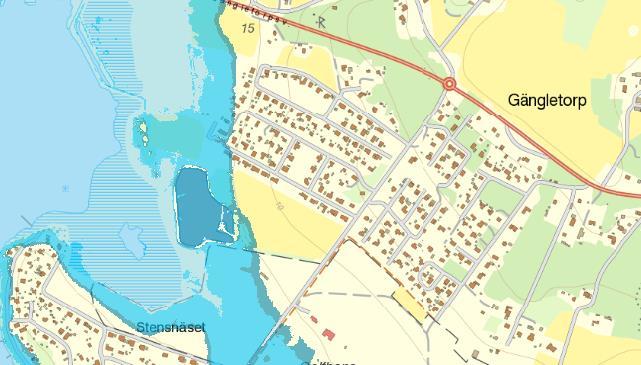

10 5.1 BEFINTLIGA VA-LEDNINGSNÄT Figur 10 - Befintligt VA-ledningsnät för vatten och spillvatten I det redan befintliga bostadsområdet norr om fastigheten Torstäva 13:9 finns allmänna spillvatten- och vattenledningar utbyggda. Området saknar dock ett allmänt dagvattenledningssystem. För planområdet ska det bildas ett verksamhetsområde för samtliga vattentjänster (vatten, spillvatten och dagvatten). 5.2 FRAMTIDA HAVSNIVÅ Figur 11 Framtida havsnivå år 2100 Säkerhetsnivåer (Länsstyrelsens webbgis) Då delar av Trummenäs är lågt beläget är påverkan, nu och i framtiden, av stigande havsnivåer en viktig faktor att ta med i detaljplaneringen och frågan om dagvattenhantering och översvämningsskydd för området. Enligt SMHI:s rapport Extrema vattenstånd i Blekinge, 2014:7 kan medelvattenytan i normalfallet väntas stiga ca 80 cm enligt vedertagna klimatscenarier fram till år Den högsta högvattennivån som uppmätts i Karlskrona var +1,4 m (år 1914). Extrema högvattennivåer kan sannolikt till år 2100 uppgå till 2,1 2,3 m över medelvattenståndet. I dessa nivåer är ej vågornas påverkan medräknad Dagvattenutredning Torstäva 13:9

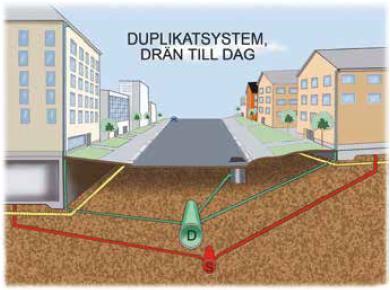

11 6 FÖRSLAG TILL DAGVATTEN- HANTERING I PLANOMRÅDET Hanteringen av dagvatten i området behöver ta hänsyn till den naturliga topografi och markförhållanden som råder. Området har en naturlig sluttning mot sydväst och den närliggande golfdammen och det dikesstråk som löper längs planområdets södra del. Då marken i området huvudsakligen består av sandig morän och glacial lera är genomsläppligheten via infiltration låg till medelhög, vilket inte är optimalt i fråga om att fördröja och/eller omhänderta dagvatten genom naturlig infiltration. Med anledning av detta bör även det närliggande bostadsområdets ytavrinning tas med i beaktande vid planering och detaljprojektering. Då stora delar av området kommer att bebyggas ökar således andelen hårdgjorda ytor, främst genom hustak och asfalterade lokalgator. Med anledning av detta kommer dagvattenflödet att öka. Med hänsyn taget till höjd- och markförhållandena i området föreslås att dagvattnet i området avleds genom konventionella rörledningar. Detta med hänsyn taget till den bristande möjligheten till naturlig infiltration. Då konventionella rörledningar för vatten och spillvatten kommer behöva anläggas i området kan ett ekonomiskt så väl som tekniskt fördelaktigt alternativ vara att då även anlägga konventionella dagvattenledningar. Figur 12 - Bild från Svenskt vattens P110, figur 3:7, sida 54 Rörledningarna förenklar även omhändertagandet och avledning av mer djupgående husdräneringar och system för avvattning av gatan. Som komplement till det konventionella rörledningssystemet kan öppna dagvattenlösningar, exempelvis markrännor, ordnas för ytvatten för vidare avledning till damm eller dike Dagvattenutredning Torstäva 13:9 11

12 6.1 TEKNISKA LÖSNINGAR För att kringgå nivåproblematiken vid högvatten kan planområdets dagvatten hanteras enligt följande alternativ: Lednings-/dikesdragning runt golfdammen. Genom att inte nyttja golfdammen som mottagare av planområdets dagvatten utan istället anlägga ledningar och/eller dike till det lägre belägna området bakom golfdammen kringgås nivåproblematiken. Utlopp Möjlig ledningsdragning, se profil Planområde Figur 13 Principskiss avledning via lednings-/dikesdragning runt golfdammen 2,5 2 Profil - Möjlig ledningsdragning Planområde 1,5 1 Utlopp 0, Profile Graph Subtitle Figur 14 - Profil för möjlig ledningsdragning Som alternativ lösning för dagvattenhanteringen i området föreslås: Pumpning av dagvattnet till golfdammen. Genom att anlägga en pumpgrop/station kan dagvattnet från området lyftas upp till golfdammen. Pumpning skyddar dagvattenledningssystemet uppströms genom pumpens backventil varför området ska förbli opåverkat även vid högsta nivåer i golfdammen. Lösningen är kostsam och kräver underhåll för att säkerställa pumparnas funktion över tid Dagvattenutredning Torstäva 13:9

13 6.2 ANSVAR Då planområdet avses tas in i verksamhetsområde för dagvatten är det i huvudsak VA-huvudmannens ansvar att ordna och bekosta hanteringen av dagvatten från området. 7 BERÄKNINGAR Beräkningar av flöde och volym är gjorda efter de förutsättningar som angivits av beställaren. För att avgöra hur mycket dagvatten som kommer från området har flödet beräknats med hjälp av rationella metoden vid ett regn med återkomsttid 10 år med hjälp av Dahlström (2010) enligt Nederbördsdata vid dimensionering och analys av avloppssystem, Publikation P104, Svenskt Vatten Dagvattenflödet är beräknade enligt Q dim = i(tr) * A * ȹ * kf Q dim = Dimensionerande dagvattenflöde i(tr) = Dimensionerande nederbördsintensitet (l/s) A = Area (ha) ȹ = Avrinningskoefficient (-) kf = Klimatfaktor (1,05-1,30) i(t r) beräknas med regnets dimensionerande återkomsttid (10 år) och varaktighet (10 minuter) vilket ger en dimensionerande nederbördsintensitet på x l/s*ha. Avrinningskoefficienterna är beräknade enligt riktlinjer i Publikation P110, Svenskt Vatten 2016 och Stormtac. Vid en sammanvägning av avrinningskoefficienterna beräknas värdet enligt principen: ȹ = (A1 * ȹ1 + A2 * ȹ An * ȹn) / (A1 + A2 + An) Dagvattenutredning Torstäva 13:9 13

14 7.1 BERÄKNAT DAGVATTENFLÖDE Markanvändning och dagvattenflöden är beräknade före och efter exploatering enligt förslag i planbeskrivningen. Beräkningarna är gjorda med flöden från hela planområdet. Tabell 1 - Markanvändning med avrinningskoefficienter FÖRE exploatering (hela planområdet) Område/yta Area [m 2 ] Andel av total yta [%] Koefficient Reducerad area [m 2 ] Grönyta % 0, Totalt % 0, Tabell 2 - Markanvändning med avrinningskoefficienter EFTER exploatering (hela planområdet) Område/yta Area [m 2 ] Andel av total yta [%] Koefficient Reducerad area [m 2 ] Grönyta i flerbostadsområde ,00% 0, Väg ,76% 0, Takytor ,24% 0, ,00% 0,10 0 0,00% 0,85 0 0,00% 0,10 0 Totalt % 0, Ytorna som ligger till grund för beräkningarna är framtagna utifrån uppskattningar i tillgängligt kartmaterial. Det dimensionerande dagvattenflödet från områdena är beräknat utifrån belastningen av ett 20 års regn med varaktigheten 10 minuter. Samt en klimatfaktor på 1,25. Tabell 3 - Beräknat dagvattenflöde före och efter tänkt exploatering Innan exploatering Efter exploatering 20-års regn, 10 min varaktighet med klimatfaktor 1,25 20-års regn, 10 min varaktighet med klimatfaktor 1,25 l/s, ha l/s l/s, ha l/s 286, ,7 535 Dagvattenflödet ökar med 400 l/s efter den planerade exploateringen enligt föreslagen detaljplan Dagvattenutredning Torstäva 13:9

15 8 SLUTSATS Syftet med dagvattenutredningen är att utifrån områdets förutsättningar förslå lämpliga och långsiktigt hållbara åtgärder för omhändertagande av områdets dagvatten. Områdets topografiska förhållanden med utsträckta och tydligt märkbara sluttningar i riktning mot sydväst är i mångt och mycket en naturlig tillgång för avledning av dagvatten, detta bör också utnyttjas i utformningen av dagvattenlösningen. Markförhållandena i området är dock inte lika gynnsamma ur dagvattensynpunkt, detta då merparten av området består av sandig morän och glacial lera. Då SGU:s karttjänst för genomsläpplighet visar på en låg till medelhög genomsläpplighet i området ges inte utrymme för att i dagvattenutredningen arbeta med naturliga infiltrationslösningar för dagvatten. Även då SGU:s information om jordartskartan och den hydrauliska konduktiviteten för respektive jordart är generella ges ändå en antydan om möjligheterna till infiltration som i utredningsskedet behöver tas i beaktande. Vid önskemål om att vidare utreda möjligheten till naturlig infiltration behöver en fältundersökning genomföras. Detta för att få mer exakt information om infiltrationsmöjligheterna i området. Enligt länsstyrelsens kartläggning har området kring Trummenäs identifierats som en lågpunkt med risk för att drabbas av översvämningsproblematik till följd av stigande havsnivåer till Detta bör tas i beaktade vid planering och bebyggelse i och omkring området. För att utnyttja den gynnsamma topografin men samtidigt undvika problematik som markförhållandena kan orsaka föreslår utredningen en rörlösning. Att avleda dagvatten i rörledningar anses vara det mest optimala ur både ekonomisk som teknisk synvinkel. Som komplement föreslås också en mer öppen dagvattenhantering för ytoch vägvatten som med fördel kan avledas i rännor eller öppna diken för att minimera belastningen i de konventionella dagvattenledningarna. På grund av nivån på vallarna kring golfdammen behöver nivåskillnaderna hanteras för att säkerställa en långsiktigt hållbar dagvattenlösning. Genom att avleda dagvattnet direkt till havet, utan att gå via golfdammen, kringgås nivåproblematiken vid högvatten i dammen. Avledning genom pumpning upp till golfdammen föreslås som alternativ. Vid avledning av dagvatten till golfdammen behöver detta regleras rättslig för att säkerställa att en långsiktig, säker och rättsligt dagvattenhantering från området Dagvattenutredning Torstäva 13:9 15
