1 BERGTEKNISK UNDERSÖKNING FÖR NY DETALJPLAN PÅ HAGFORSGATAN I TORPA Rev

2 BERGTEKNISK UNDERSÖKNING FÖR NY DETALJPLAN PÅ HAGFORSGATAN I TORPA Göteborg KUND Framtiden Byggutveckling AB Att: Mikael Olehede Johanneberg Sciencepark Sven Hultins plats Göteborg KONSULT WSP Samhällsbyggnad Box Göteborg Besök: Ullevigatan 19 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm UPPDRAGSNAMN Bergteknisk undersökning för ny detaljplan på Hagforsgatan i Torpa UPPDRAGSNUMMER FÖRFATTARE Sven Devert KONTAKTPERSON Sven Devert, Sven.devert@wspgroup.se DATUM ÄNDRINGSDATUM GRANSKAD AV Björn Sandström Bergteknisk undersökning för ny detaljplan på Hagforsgatan i Torpa

3 INNEHÅLL GÖTEBORG 2 1 UPPDRAG 4 2 UNDERSÖKNINGAR 5 3 BEFINTLIGA FÖRHÅLLANDEN GEOTEKNISKA FÖRHÅLLANDEN BERGTEKNISKA FÖRHÅLLANDEN MILJÖ 6 4 REKOMMENDATIONER GEOTEKNIK BERGTEKNIK MILJÖ ÖVRIGT 7 5 BILAGOR 7 bergteknisk undersökning för ny detaljplan på hagforsgatan i torpa Göteborg 3

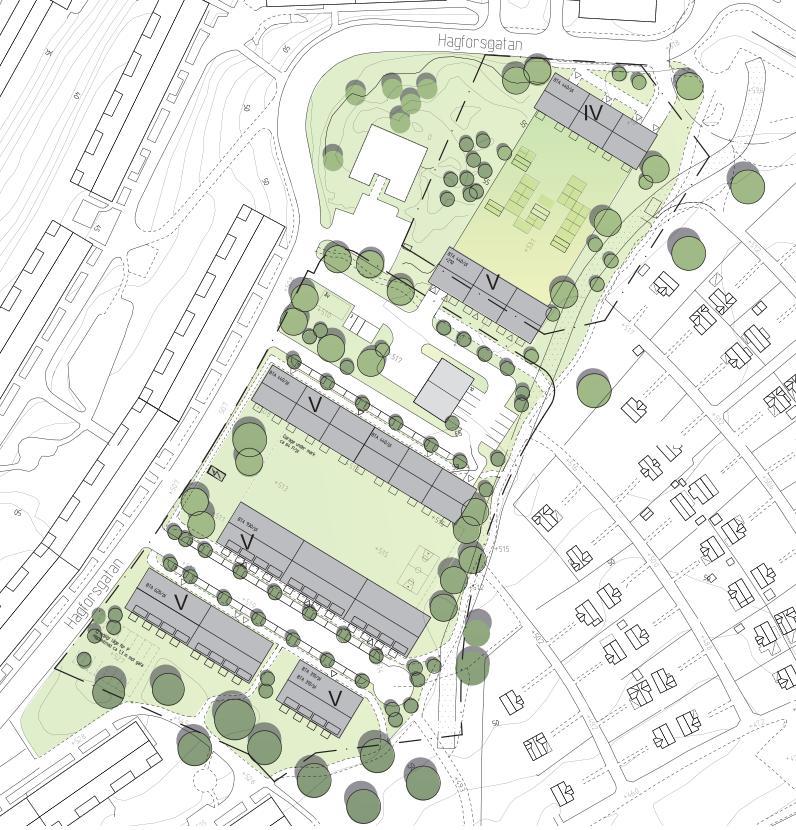

4 1 UPPDRAG På uppdrag av Framtiden Byggutveckling AB har WSP Sverige AB utfört en övergripande bergteknisk utredning för ny detaljplan för Hagforsgatan i östra Göteborg. För ungefärligt läge se Figur 1. I uppdraget ingår att beskriva de bergtekniska förhållandena i området, samt provtagning av asfalt i befintlig parkeringsplats med avseende på förekomst av PAH-oljor. Figur 1 Karta ( med ungefärligt läge för utredningsområde. Inom området planeras för sammanlagt 6st flerbostadshus samt parkeringsgarage, de senare belägna till största delen under markytan Figur 2 Placering av nya huskroppar. Provtagning av asfalt markerad med röd punkt och punktnummer Bergteknisk undersökning för ny detaljplan på Hagforsgatan i Torpa

5 Figur 3 Sektion, nordost till höger. 2 UNDERSÖKNINGAR Besiktning utförd av Sven Devert, WSP samt studier av jordartsoch berggrundskartor. För asfalten har provtagning utförts med kärnprovtagare på sammanlagt 4 platser på parkeringsplatsen. I 2 provpunkter har prov utförts som a och b prov. Proverna har analyserats för förekomst av PAH-oljor. 3 BEFINTLIGA FÖRHÅLLANDEN I dagsläget utgörs stora delar av planområdet av parkeringsplats. Norr och söder om parkeringsplatsen ligger kullar där berget på flera ställen går i dagen. Berget går även ställvis i dagen väster om befintligt flerfamiljshus, väster om planområdet, ca 25m från planområdet. 3.1 GEOTEKNISKA FÖRHÅLLANDEN Marken under befintlig parkeringsplats utgörs sannolikt av fyllning överlagrande naturliga jordar som enligt SGUs jordartkarta utgörs av älvsediment bestående av grus. Enligt SBKs Geologg utgörs området av svallsediment bestående av finsand till klapper. 3.2 BERGTEKNISKA FÖRHÅLLANDEN Berggrunden domineras av granitisk gnejs men även pegmatit förekommer. Berget är uppsprucket med horisontella och subhorisontella sprickplan, även brantstående sprickplan förekommer. Strax utanför planområdet är berget på flera ställen uppsprucket och flera skärningar är förstärkta med bergbult och bergnät. Det finns därför en risk att dåligt berg även förekommer inom planområdet. För exempel på hur berget går i dagen, se Figur 4. bergteknisk undersökning för ny detaljplan på hagforsgatan i torpa Göteborg 5

6 Figur 4 Exempel på hur berget går i dagen i planområdet. 3.3 MILJÖ Provtagningen visar på PAH-oljor vid 3 av de 4 provtagningspunkterna. Se bilaga 1 för protokoll och Figur 2 för provtagningarnas läge. 4 REKOMMENDATIONER Något hinder att bygga inom planområdet föreligger inte ur geoteknisk och bergteknisk synpunkt. Nedan följer rekommendationer för det fortsatta arbetet. 4.1 GEOTEKNIK Berget bedöms ligga ytligt och planerade byggnader kommer att kunna grundläggas på berg, se Figur 3. Några geotekniska stabilitetsproblem föreligger inte. Ifall byggnader, vägar och parkeringsplatser planeras på parkeringsplatsen, bör grundläggningsförutsättningen utredas ytterligare. Marken bedöms lämplig att bebygga. 4.2 BERGTEKNIK Att berget är uppsprucket påverkar inte byggbarheten för området. Däremot kan tillfälliga förstärkningsåtgärder krävas för att säkerställa en god arbetsmiljö vid de djupare bergschakterna. Det finns också risk för att delar av de tillfälliga slänterna kan behöva ställas med flackare lutning (i extremfall 1:1), något som medför att arbetsområdet blir större än normalt. Detta är speciellt viktigt vid markförlagda ledningar där kontakt bör tas med ledningsägare under projekteringen för att anpassa bergarbetena. Ledningar kan även komma att påverka sprängarens val av sprängkapslar. Aktuella ledningar påverkar inte möjligheten att bygga. Några berganläggningar som påverkar byggbarheten finns inte. En riskanalys upprättas inför vibrationsalstrande arbete som sprängning och pålning, för att möta krav i AMA, Miljöbalken, Polisens föreskrifter etc. och för Bergteknisk undersökning för ny detaljplan på Hagforsgatan i Torpa

7 att förhindra skada på tredje man. Detta görs förslagsvis då husens placering är bestämd eller senast i bygghandlingsskede. 4.3 MILJÖ Asfalten innehåller PAH-oljor. I ett senare skede är det viktigt att veta ifall mottagningsanläggningen för asfalten kräver att halten PAH-oljor är bestämd. 4.4 ÖVRIGT Området utgörs i dagsläget av hårdgjorda ytor och berg i dagen och något vattendrag finns inte. Någon risk för erosion föreligger inte och någon större förändring av dagvattenförhållanden kommer inte att ske. Området är högt beläget och någon översvämningsrisk föreligger inte. 5 BILAGOR Bilaga 1 Provtagning av asfalt bergteknisk undersökning för ny detaljplan på hagforsgatan i torpa Göteborg 7

8 VI ÄR WSP WSP är ett av världens ledande analys- och teknikkonsultföretag. Vi erbjuder tjänster för hållbar samhällsutveckling inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Bredd och mångfald kännetecknar våra medarbetare, kompetensområden, kunder och typer av uppdrag. Tillsammans har vi medarbetare på över 500 kontor i 40 länder. I Sverige har vi omkring medarbetare. WSP Sverige AB Arenavägen Stockholm-Globen Tel: Bergteknisk undersökning för ny detaljplan på Hagforsgatan i Torpa

9 RAPPORT Provnr ANALYS Beläggningsmassa Sidan 1 av 1 Beställare WSP Sverige AB Sven Devert Ullevigatan Göteborg Produkt Asfaltborrkärna Leverantör Entreprenör Objekt Parkeringspl. vid Hagforsg., omr. vid Östra sjukh. Provtagningsdatum Ankomstdatum Referens nr Provtagningsplats Provtagare Amir Märkning Punkt 1 Indikation av tjärförekomst Analys start Analys slut Id-nummer Undersökt parameter Enligt UV-lampa Lukt vid rumstemperatur Lukt vid uppvärmning Tjärlagrets eventuella tjocklek (cm) Tjärlagrets läge i provkropp (cm) Typ av material Resultat Inget utslag Ingen Ingen Notering 1a) Total beläggningstjocklek: 100 mm 1b) Total beläggningstjocklek: 50 mm Ort och datum KUNGÄLV Amir Rajabi, Laboratorietekniker Digitalt utfärdad signatur Provresultatet avser endast till laboratoriet inkommit prov. (EA) = Ej Acrediterad metod. (E) = Enkelprov För övrig information se kundbilaga som finns på / produkter & tjänster / asfalt / laboratorier. Svevia AB Väglaboratoriet KUNGÄLV Besöksadress Styrelsens säte SOLNA Telefon nr Telefax nr Org.nr VAT nr E-post Internet adress

10 RAPPORT Provnr ANALYS Beläggningsmassa Sidan 1 av 1 Beställare WSP Sverige AB Sven Devert Ullevigatan Göteborg Produkt Asfaltborrkärna Leverantör Entreprenör Objekt Parkeringspl. vid Hagforsg., omr. vid Östra sjukh. Provtagningsdatum Ankomstdatum Referens nr Provtagningsplats Provtagare Amir Märkning Punkt 2 Indikation av tjärförekomst Analys start Analys slut Id-nummer Undersökt parameter Enligt UV-lampa Lukt vid rumstemperatur Lukt vid uppvärmning Resultat Tydligt utslag Svag Måttlig Tjärlagrets eventuella tjocklek (cm) 0,5 Tjärlagrets läge i provkropp (cm) 12,5 Typ av material Bitumenbundet mtrl. Notering 2) Total beläggningstjocklek: 130 mm Ort och datum KUNGÄLV Amir Rajabi, Laboratorietekniker Digitalt utfärdad signatur Provresultatet avser endast till laboratoriet inkommit prov. (EA) = Ej Acrediterad metod. (E) = Enkelprov För övrig information se kundbilaga som finns på / produkter & tjänster / asfalt / laboratorier. Svevia AB Väglaboratoriet KUNGÄLV Besöksadress Styrelsens säte SOLNA Telefon nr Telefax nr Org.nr VAT nr E-post Internet adress

11 RAPPORT Provnr ANALYS Beläggningsmassa Sidan 1 av 1 Beställare WSP Sverige AB Sven Devert Ullevigatan Göteborg Produkt Asfaltborrkärna Leverantör Entreprenör Objekt Parkeringspl. vid Hagforsg., omr. vid Östra sjukh. Provtagningsdatum Ankomstdatum Referens nr Provtagningsplats Provtagare Amir Märkning Punkt 3 Indikation av tjärförekomst Analys start Analys slut Id-nummer Undersökt parameter Enligt UV-lampa Lukt vid rumstemperatur Lukt vid uppvärmning Tjärlagrets eventuella tjocklek (cm) Tjärlagrets läge i provkropp (cm) Typ av material Resultat Tydligt utslag Tydlig Tydlig IM Notering 3) Total beläggningstjocklek: 75 mm Ort och datum KUNGÄLV Amir Rajabi, Laboratorietekniker Digitalt utfärdad signatur Provresultatet avser endast till laboratoriet inkommit prov. (EA) = Ej Acrediterad metod. (E) = Enkelprov För övrig information se kundbilaga som finns på / produkter & tjänster / asfalt / laboratorier. Svevia AB Väglaboratoriet KUNGÄLV Besöksadress Styrelsens säte SOLNA Telefon nr Telefax nr Org.nr VAT nr E-post Internet adress

12 RAPPORT Provnr ANALYS Beläggningsmassa Sidan 1 av 1 Beställare WSP Sverige AB Sven Devert Ullevigatan Göteborg Produkt Asfaltborrkärna Leverantör Entreprenör Objekt Parkeringspl. vid Hagforsg., omr. vid Östra sjukh. Provtagningsdatum Ankomstdatum Referens nr Provtagningsplats Provtagare Amir Märkning Punkt 4 Indikation av tjärförekomst Analys start Analys slut Id-nummer Undersökt parameter Enligt UV-lampa Lukt vid rumstemperatur Lukt vid uppvärmning Tjärlagrets eventuella tjocklek (cm) Tjärlagrets läge i provkropp (cm) Typ av material Resultat Tydligt utslag Tydlig Tydlig IM Notering 4) Total beläggningstjocklek: 45 mm Ort och datum KUNGÄLV Amir Rajabi, Laboratorietekniker Digitalt utfärdad signatur Provresultatet avser endast till laboratoriet inkommit prov. (EA) = Ej Acrediterad metod. (E) = Enkelprov För övrig information se kundbilaga som finns på / produkter & tjänster / asfalt / laboratorier. Svevia AB Väglaboratoriet KUNGÄLV Besöksadress Styrelsens säte SOLNA Telefon nr Telefax nr Org.nr VAT nr E-post Internet adress
