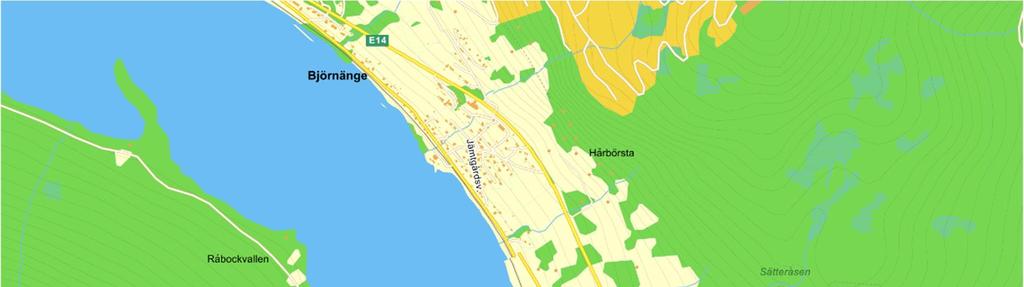

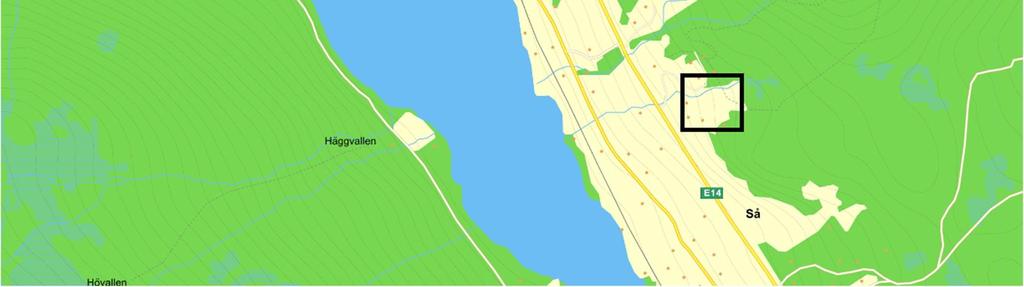

1 MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK ÅRE KOMMUN Geoteknisk undersökning, Såå 2:81 UPPDRAGSNUMMER RAPPORT PROJEKTERINGSUNDERLAG SWECO CIVIL AB ÖSTERSUND GEOTEKNIK HANDLÄGGARE: FILIP GRANSTRÖM GRANSKARE: JOACIM OLSSON repo002.docx Sweco Bangårdsgatan 2 Telefon Fax +46 (0) Sweco Civil AB Org.nr Styrelsens säte: Stockholm En del av Sweco-koncernen Filip Granström Uppdragsledare Geoteknik östersund Telefon direkt [ filip.granstrom@sweco.se

2 Ändringsförteckning VER. DATUM ÄNDRINGEN AVSER GRANSKAD GODKÄND GEOTEKNISK UNDERSÖKNING, SÅÅ 2:81 GF p:\2434\ _såå_2_81_&_4_1\000\000\10arbetsmtrl_dok\g\g.02_mur\mur såå 2 81.docx

3 Innehållsförteckning 1 Objekt Ändamål och skede Underlag för undersökningen Tidigare utförda undersökningar Styrande dokument Geoteknisk kategori Befintliga förhållanden Topografi & ytbeskaffenhet Vattenavrinning och dränering Befintliga konstruktioner Positionering Geotekniska fältundersökningar Utförda fältförsök Utförda provtagningar Undersökningsperiod Fältingenjörer Provhantering Övrigt Geotekniska laboratorieundersökningar Hydrogeologiska undersökningar Värdering av undersökning... 4 BILAGOR Bilaga 1 RITNINGAR G0201 G0901 G0902 G0903 Laboratorieundersökningar (2 sidor) Plan, Geotekniska undersökningar Sektion A-A och B-B, Geotekniska undersökningar VA A-A och B-B, Geotekniska undersökningar VÄG A-A och B-B, Geotekniska undersökningar GEOTEKNISK UNDERSÖKNING, SÅÅ 2:81 GF p:\2434\ _såå_2_81_&_4_1\000\000\10arbetsmtrl_dok\g\g.02_mur\mur såå 2 81.docx

4 G1101 Fria borrhål 2:73, Geotekniska undersökningar GEOTEKNISK UNDERSÖKNING, SÅÅ 2:81 GF p:\2434\ _såå_2_81_&_4_1\000\000\10arbetsmtrl_dok\g\g.02_mur\mur såå 2 81.docx

5 1 Objekt På uppdrag av Åre Kommun har Sweco utfört en geoteknisk undersökning i detaljplaneskede inför planering av tomter på fastighet Såå 2:81 och 2:73, Åre kommun. Föreliggande handling redovisar enbart utförda undersökningsresultat. 2 Ändamål och skede Undersökningen har syftat till att klarlägga jordlager- och grundvattenförhållanden samt bedöma djup till berg och därmed ge de geotekniska förutsättningarna inför byggnation i området. 3 Underlag för undersökningen Följande underlag har använts: Digital grundkarta i dwg-format erhållen från beställaren Detaljplan i dwg- och pdf-format erhållna från beställaren Offertförfrågan GEO och dagvattenutredning för tomter, väg VA i Så.pdf erhållen från beställare Ledningsunderlag har erhållits från ledningsägare i området Jordartskarta, jorddjupskarta och berggrundskarta, upprättade av Sveriges geologiska undersökning (SGU) 3.1 Tidigare utförda undersökningar Inga tidigare undersökningar inom området är kända. 4 Styrande dokument Denna rapport ansluter till SS-EN och SS-EN , med tillhörande nationell bilaga BFS 2011:10 EKS 10. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande Beteckningssystem Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO , SS-EN och SS-EN SGF/BGS beteckningssystem 2001:2 med kompletteringsblad 2013 Tabell 2. Fältundersökningar sondering, in-situ Undersökningsmetod Standard eller annat styrande dokument Viktsondering (Vim) SIS-CEN ISO/TS :2005 och SGF Rapport 3:99 GEOTEKNISK UNDERSÖKNING, SÅÅ 2:81 1 (5) GF p:\2434\ _såå_2_81_&_4_1\000\000\10arbetsmtrl_dok\g\g.02_mur\mur såå 2 81.docx

6 Slagsondering (Slb) SGF Metodblad samt SGF Rapport 3:99 Tabell 3. Fältundersökningar - provtagning Undersökningsmetod Standard eller annat styrande dokument Störd provtagning med skruvborr (Skr) SS-EN ISO :2006 och SGF Rapport 3:99. Provtagningskategori B, kvalitetsklass 4 Tabell 4. Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Okulär jordartsklassning SS-EN ISO och Jordartsförkortning Beteckningsblad IEG (Bilaga C IEG Rapport 13:2010) Materialtyp AMA Anläggning 13 Tjälfarlighetsklass AMA Anläggning 13 Lab-undersökningar Uppgifter om standard eller andra styrande dokument ges på tabell i bilaga 1 Tabell 5. Hydrogeologiska undersökningar Undersökningsmetod Standard eller annat styrande dokument Grundvattenrör (Rf) SS-EN-ISO :2006 Tabell 6. Miljötekniska undersökningar Undersökningsmetod Standard eller annat styrande dokument Markradon (Radongashalt i jordluft) 5 Geoteknisk kategori BFR R85:1988 rev år 1990 Undersökningar har utförts i omfattning och typ med förutsättning att de geotekniska förutsättningarna för objektet och tillhörande arbeten omfattas av geoteknisk kategori 2 (GK2). 6 Befintliga förhållanden Enligt SGU:s jordartskarta består naturligt lagrade jordar i området av finsandig morän. Bergarter inom området består av metamorfa bergarter (Granatglimmerskiffer, kvartsfältspatskiffer, kalkig glimmerskiffer, kvartsit, marmor, migmatitisk paragnejs, amfibolit, eklogit, metadiabas (neoproterozoikum) 6.1 Topografi & ytbeskaffenhet Aktuellt område utgörs idag av skogsmark i de nordvästra delarna och åker-/ängsmark, som idag används som betesmark, i de sydöstra delarna. Området lutar kraftigt från GEOTEKNISK UNDERSÖKNING, SÅÅ 2:81 2 (5) GF p:\2434\ _såå_2_81_&_4_1\000\000\10arbetsmtrl_dok\g\g.02_mur\mur såå 2 81.docx

7 nordöst mot sydväst. Marknivåerna i det undersökta området varierar mellan +448 och +478 m. Som kraftigast är lutningen i den sydöstra delen av området. Utmed det undersökta området påträffas berg i dagen på ett flertal ställen. 6.2 Vattenavrinning och dränering Lägen för och kapaciteter på eventuella dräneringar och pumpbrunnar i undersökningsområdet har ej undersökts i detta skede. 6.3 Befintliga konstruktioner Området angränsar till vägarna Norrskenet och Solbacken, strax nordöst om vägen E14. Längs Norrskenet och Solbacken finns idag befintliga villor, ett flertal av dessa belagda på berg. 7 Positionering Utsättning och inmätning av undersökningspunkterna har utförts av Lars Persson, Sweco, med hjälp av GPS-punkter i nätverks-rtk. Koordinatsystem: SWEREF Höjdsystem: RH Geotekniska fältundersökningar Sonderingar och provtagningar är utförda med geoteknisk borrbandvagn Geotech 604D. 8.1 Utförda fältförsök Aktuella fältförsök omfattar: Slagsondering (Slb) Viktsondering (Vim) Markradonmätning (Rn) 14 punkter 9 punkter 4 punkter 8.2 Utförda provtagningar Aktuella provtagningar omfattar: Störd provtagning (Skr) 7 punkter 8.3 Undersökningsperiod Sonderingar och provtagningar är utförda i maj Vid undersökningstillfället var jorden snö- och tjälfri. 3 (5) GEOTEKNISK UNDERSÖKNING, SÅÅ 2:81 GF p:\2434\ _såå_2_81_&_4_1\000\000\10arbetsmtrl_dok\g\g.02_mur\mur såå 2 81.docx

8 8.4 Fältingenjörer Fältarbetet har utförts av Lars Persson och Emil Persson, fältingenjörer på Sweco Civil AB. 8.5 Provhantering Upptagna jordprover har klassificerats okulärt i fält direkt vid provtagningen. Ett provtagningsprotokoll har upprättats av ansvarig fältingenjör för varje provtagningspunkt. Utvalda prover har skickats till geotekniskt laboratorium för säkrare klassificering. Prover har förvarats frostskyddat i plastpåsar och transporterats med bil till Svevias väglaboratorium i Brunflo. 8.6 Övrigt Utförda undersökningar är benämnda SW17xx, där 17 står för årtal, SW för Sweco och xx är en löpande numrering. Resultat av utförda undersökningar redovisas i denna handlings tillhörande ritningar och bilagor. Undersökningspunkterna är inlagda i en databas (GeoSuite). Lägesdata (x, y, z) kan på begäran erhållas digitalt eller i tabell. 9 Geotekniska laboratorieundersökningar Följande undersökningar har utförts på Svevia väglaboratorium i maj 2017: Okulär jordartsbedömning (inkl. materialtyp och tjälfarlighetsklassificering) på totalt 6 st prover (4 provtagningspunkter) Undersökningarna har utförts av laboratorietekniker Sonja Olofsson. Resultat från utförda laboratorieundersökningar redovisas i bilaga Hydrogeologiska undersökningar Montering av två Ø20 mm grundvattenrör med 0,7 m filterspets i punkt SW1703GW och SW1708GW. Röret installerades av Lars Persson och Emil Persson (Sweco Civil AB) i april Rören funktionskontrollerades vid montering Grundvattennivån mättes in och visade en nivå på +471,56 m (1,65 m under befintlig markyta) i punkt SW1703GW och en nivå på +471,45 m (0,97 m under befintlig markyta) i punkt SW1708GW. 11 Värdering av undersökning I avståndet mellan undersökningspunkterna finns en osäkerhet vad gäller att täcka in variationerna i bergytans nivå. Undersökningarna har utförts enligt rådande normer utan avsteg. GEOTEKNISK UNDERSÖKNING, SÅÅ 2:81 4 (5) GF p:\2434\ _såå_2_81_&_4_1\000\000\10arbetsmtrl_dok\g\g.02_mur\mur såå 2 81.docx

9 SWECO Civil AB Geoteknik/Östersund Filip Granström Geotekniker Joacim Olsson Granskare 5 (5) GEOTEKNISK UNDERSÖKNING, SÅÅ 2:81 GF p:\2434\ _såå_2_81_&_4_1\000\000\10arbetsmtrl_dok\g\g.02_mur\mur såå 2 81.docx

10 JORDARTSPROTOKOLL RAPPORT Provnr Sidan 1 av 2 Beställare Sweco Civil AB Filip Granström Mtrl.typ + Tjälfarlighetsklass AMA Produkt Jordmaterial Leverantör Entreprenör Sweco Civil AB Objekt Såå Provtagningsplats Provtagare L.P Märkning Provtagningsdatum Ankomstdatum Referens nr Analys start Analys slut Id-nummer Jordartsprov Reg.nr Märkning Provtagningsdatum Sektion Djup (m) Benämning Materialtyp / Tjälfarlighet 10 Prov SW ,20-0,80 sisa 3B/2 Vattenkvot (WN) (ISO/TS ) Konflytgräns (WL) (ISO/TS ) Notering / Anmärkning 20 Prov SW ,20-0,70 siclti 5A/4 30 Prov SW ,70 sisa 3B/2 40 Prov SW ,40-1,70 sisati 3B/2 50 Prov SW ,20-0,60 clsiti 5A/4 60 Prov SW ,60-1,00 sisa 3B/2 70 Prov SW ,20-0,50 sisa 3B/2 80 Prov SW ,20-1,00 sagrti 2/1 90 Prov SW ,60-0,90 FSa 2/1 100 Prov SW ,90-1,70 grsasi 3B/2 Provresultatet avser endast till laboratoriet inkommit prov. (EA) = Ej Acrediterad metod. (E) = Enkelprov För övrig information se kundbilaga som finns på / produkter & tjänster / asfalt / laboratorier. Ort och datum Brunflo Svevia AB Laboratorium Grävarvägen BRUNFLO Besöksadress Grävarvägen 3 Styrelsens säte Solna Telefon nr Telefax nr Org.nr VAT nr SE E-post lab.brunflo@svevia.se Internet adress Sonja Olofsson, Platschef Digitalt utfärdad signatur

11 JORDARTSPROTOKOLL RAPPORT Provnr Sidan 2 av 2 Beställare Sweco Civil AB Filip Granström Mtrl.typ + Tjälfarlighetsklass AMA Produkt Jordmaterial Leverantör Entreprenör Sweco Civil AB Objekt Såå Provtagningsplats Provtagare L.P Märkning Provtagningsdatum Ankomstdatum Referens nr Analys start Analys slut Id-nummer Reg.nr Märkning Provtagningsdatum Sektion Djup (m) Benämning Materialtyp / Tjälfarlighet 110 Prov SW ,70-1,80 (gr)sisa 3B/2 Vattenkvot (WN) (ISO/TS ) Konflytgräns (WL) (ISO/TS ) Notering / Anmärkning Provresultatet avser endast till laboratoriet inkommit prov. (EA) = Ej Acrediterad metod. (E) = Enkelprov För övrig information se kundbilaga som finns på / produkter & tjänster / asfalt / laboratorier. Ort och datum Brunflo Svevia AB Laboratorium Grävarvägen BRUNFLO Besöksadress Grävarvägen 3 Styrelsens säte Solna Telefon nr Telefax nr Org.nr VAT nr SE E-post lab.brunflo@svevia.se Internet adress Sonja Olofsson, Platschef Digitalt utfärdad signatur

12 SÅÅ 2:81 Passage ut i angränsande terräng 1210 kvm 1420 kvm ö kvm kvm +465 Å 1030 kvm Avskärande dike och bostadshus mellan kraftledning 40 m skyddsavstånd VA ledning VA ledning vattengång avloppsbrunn ca +446,1

13 SÅÅ 2:81 ö

14 SÅÅ 2:81 ö

15 SÅÅ 2:81 ö

16 SÅÅ 2:81 ö
