1 repo002.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) GLULAM OF SWEDEN AB GU Mörviken 1:63 och 1:78 UPPDRAGSNUMMER: RAPPORT DEL I PLANPROGRAM SWECO CIVIL AB ÖSTERSUND GEOTEKNIK HANDLÄGGARE: NIKLAS SVED GRANSKARE: ROBERT JONASSON S w e co Bangårdsgatan 4A Telefon +46 (0) Fax +46 (0) S we c o Ci vi l AB Org.nr Styrelsens säte: Stockholm En del av Sweco-koncernen Niklas Sved Handläggare Geoteknik Östersund Telefon direkt +46 (0) Mobil +46 (0) niklas.sved@sweco.se SN p:\22434\ _gu_mörviken_1_63_och_1_78\000\19original\mur_mörviken granskning serojs.docx

2 Ändringsförteckning VER. DATUM ÄNDRINGEN AVSER GRANSKAD GODKÄND MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR)

3 MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR)

4 Innehållsförteckning 1 Objekt Ändamål och skede Underlag för undersökningen Tidigare utförda undersökningar Styrande dokument Geoteknisk kategori Befintliga förhållanden Topografi & ytbeskaffenhet Vattenavrinning och dränering Befintliga konstruktioner Positionering Geotekniska fältundersökningar Utförda fältförsök och provtagningar Undersökningsperiod Fältingenjörer Provhantering Övrigt Geotekniska laboratorieundersökningar Utförda undersökningar Hydrogeologiska undersökningar Miljötekniska undersökningar Härledda värden Kvalitetssäkring Generellt... 9 MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR)

5 BILAGOR Beteckning Datum Rev. datum Sidor Bilaga 1 Provresultat Svevia RITNINGAR Beteckning Typ Skala Format Datum Rev. datum G Plan 1:200 A1 G Sektion 1:100 A1 G Sektion 1:100 A1 G Fristående borrhål 1:100 A1 MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR)

6 1 Objekt På uppdrag av Glulam of Sweden AB har Sweco Civil AB utfört översiktlig geoteknisk undersökning inför byggnation på fastigheterna Mörviken 1:63 och 1:78. I dagsläget planeras inom området byggnation av boende, hotell och handel i byggnader upp till tolv plan, samt ett parkeringsgarage under mark i ett eller två plan. 2 Ändamål och skede Syftet med undersökningen har varit att i planprogramskedet översiktligt klarlägga de geotekniska förhållandena för att lämna rekommendationer inför byggnation samt bedöma möjlig exploateringsgrad på det undersökta området. 3 Underlag för undersökningen Följande underlag har använts för undersökningen: Grundkarta gk_mörviken.dwg, erhållen av Åre kommun Ledningsunderlag har erhållits från ledningsägare i området Geologisk karta, erhållet via SGU Tidigare utförda undersökningar enligt kapitel Tidigare utförda undersökningar Undersökningar inom närliggande fastigheter som använts som underlag för aktuell undersökning har utförts av: Sweco Civil AB, , GU Mörviken PM Geoteknik Sweco Civil AB, , Åre Kabinbaneområdet PM Geoteknik 4 Styrande dokument Föreliggande rapport ansluter till SS-EN och SS-EN , med tillhörande nationell bilaga BFS 2013:10 EKS 10. Tabell 4.1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande Beteckningssystem Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO , SS-EN och SS-EN SGF/BGS beteckningssystem Version 2001:2 med kompletterande beteckningsblad 2016 Tabell 4.2. Fältundersökningar sondering, in-situ Undersökningsmetod Standard eller annat styrande dokument MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) 1 (9)

7 Hejarsondering (HfA) SS-EN ISO med tillägg SS-EN ISO :2005/A1:2011 JB-totalsondering (Jb-tot) SGF Rapport 4:2012 Tabell 4.3. Fältundersökningar - provtagning Undersökningsmetod Standard eller annat styrande dokument Störd provtagning med skruvborr (Skr) SS-EN ISO :2006 och SGF Rapport 3:99. Provtagningskategori B, kvalitetsklass 3-4 Tabell 4.4. Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Okulär jordartsklassning SS-EN ISO och Jordartsförkortning Materialtyp och tjälfarlighetsklass Lab-undersökningar Beteckningsblad IEG (Bilaga C IEG Rapport 13:2010) AMA Anläggning 17 Uppgifter om standard eller andra styrande dokument ges i Bilaga 1 Tabell 4.5. Hydrogeologiska undersökningar Undersökningsmetod Standard eller annat styrande dokument Grundvattenrör (Rf/Rö) SS-EN-ISO :2006 Tabell 4.6. Miljötekniska undersökningar Undersökningsmetod Standard eller annat styrande dokument Markradon (Radongashalt i jordluft) 5 Geoteknisk kategori BFR R85:1988 rev år 1990 Undersökningar har utförts i omfattning och typ med förutsättning att de geotekniska förutsättningarna för objektet och tillhörande arbeten omfattas av geoteknisk kategori 2 (GK2). 6 Befintliga förhållanden Området som undersökts är beläget i centrala Åre, på andra sidan E14 från kabinbanans dalstation. Se figur 6.1. MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) 2 (9)

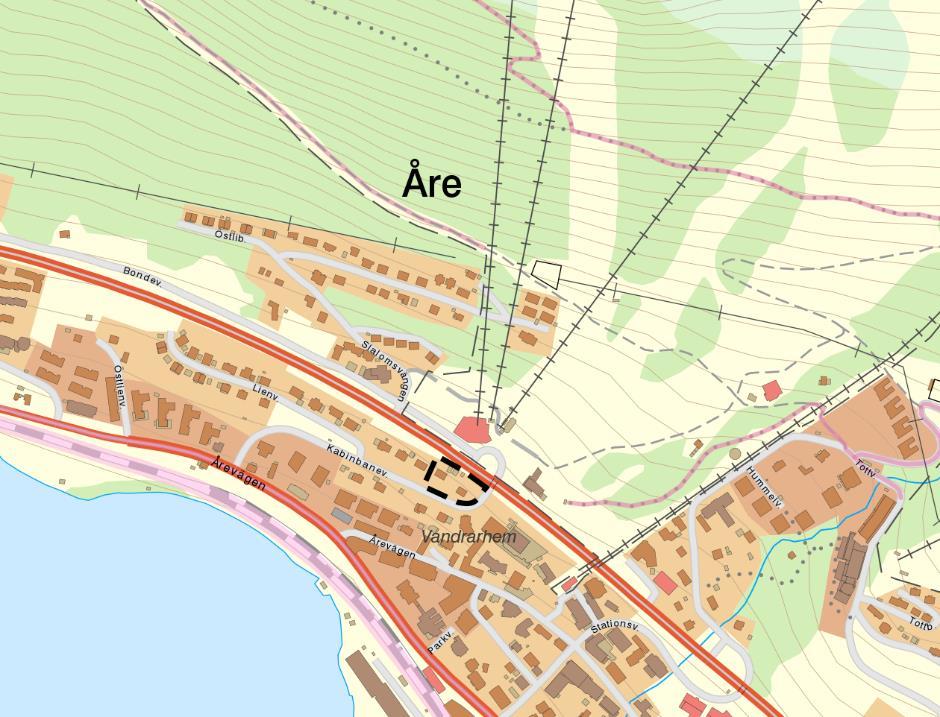

8 Figur 6.1. Det undersökta områdets placering i Åre markerat med svartstreckad linje. Karta från Eniro 6.1 Topografi & ytbeskaffenhet Aktuellt område utgörs idag av bitvis gräsytor, belagda ytor, buskage och befintliga konstruktioner i form av två enplansvillor. Området är måttligt kuperat och sluttar mot Åresjön i syd. Marknivåerna inom det undersökta området varierar mellan ca +405 och +410 m. 6.2 Vattenavrinning och dränering Lägen och kapaciteter på eventuella dräneringar och pumpbrunnar i undersökningsområdet har ej undersökts. 6.3 Befintliga konstruktioner På området finns två stycken enplansvillor med källare, samt tillhörande garage och förrådsbyggnader. Längs med området går Trondheimsleden (E14) på norra sidan och Kabinbanevägen på östra och södra sidan. Väster om området ligger liknande tomter med enplansvillor. Inom området finns fjärrvärme-, el- och teleledningar[a1]. MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) 3 (9)

9 7 Positionering Inmätning av undersökningspunkterna har utförts med GPS av typ nätverks-rtk. Mätarbeten har utförts av Lars Persson, Sweco Civil AB. Inmätning av undersökningspunkterna har gjorts i mätningsklass B enligt SGF Geoteknisk Fälthandbok 1:2013. Koordinatsystem i plan: SWEREF Höjdsystem: RH2000 Koordinater (x, y, z) kan på begäran erhållas digitalt eller i tabell. 8 Geotekniska fältundersökningar 8.1 Utförda fältförsök och provtagningar Undersökningarna är utförda med geoteknisk borrbandvagn Geotech 604D. Omfattningen av aktuella fältförsök presenteras i tabell 8.1: Tabell: 8.1. Omfattning av utförda undersökningar Metod Förkortning Antal Hejarsondering för bedömning av jordens relativa fasthet Hfa 3 Jord-bergsondering för att bestämma bergöverytans nivå Jb-tot 2 Skruvprovtagning för okulär jordartsklassificering Skr 3 Markradonmätning med instrument Markus 10 Rn 2 Installation av grundvattenrör för mätning av grundvattennivån Gvr 1 Utförda fältförsök redovisas på bifogade ritningar G , G , G samt G Undersökningsperiod Sonderingar och provtagningar är utförda under vecka Vid undersökningstillfället var området fritt från snö och tjäle. 8.3 Fältingenjörer Fältarbete har utförts av Börje Petersson och Niklas Sved, Sweco Civil AB. 8.4 Provhantering Upptagna jordprover har klassificerats okulärt i fält direkt vid provtagningen och ett provtagningsprotokoll har upprättats av ansvarig fältingenjör för varje provtagningspunkt. Utvalda prover har skickats till laboratorium för säkrare klassificering. MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) 4 (9)

10 Prover har förvarats i plastpåsar och transporterats med bil till Svevia:s väglaboratorium i Brunflo. 8.5 Övrigt Utförda undersökningar är benämnda SW18xxx, där 18 står för årtal, SW för Sweco och xxx är en löpande numrering. Resultat av utförda undersökningar redovisas i denna handlings tillhörande ritningar och bilagor. Undersökningspunkterna är inlagda i en databas (GeoSuite). Lägesdata (x, y, z) kan på begäran erhållas digitalt eller i tabell. 9 Geotekniska laboratorieundersökningar 9.1 Utförda undersökningar Följande analyser har utförts på störda jordprover: Jordartsbenämning och bedömning av tjälfarlighetsklass 4 st Siktanalys 2 st Undersökningarna utfördes av laboratorietekniker Mattias Grenholm vid Svevias väglaboratorium i Brunflo under maj Materialtyp och tjälfarlighetsklassificering för laboratoriebedömda prover redovisas i Bilaga Hydrogeologiska undersökningar Aktuella hydrogeologiska undersökningar omfattar: Montering av grundvattenrör i stål med 0,5 m filterspets (Rf) 1 st Röret installerades under och mätning av vattennivå i rören utfördes av Lars Persson vecka 21. Uppmätt djup och grundvattennivå redovisas i Tabell Tabell Sammanställning av mark-/grundvattenmätning Punkt Djup under markyta [m] Mark-/grundvattennivå [m.ö.h.] Datum för mätning SW1803 3,80 405, Miljötekniska undersökningar Aktuella miljötekniska undersökningar omfattar: Mätning av markradon genom installation av MARKUS-10 2 st Mätresultaten redovisas i Tabell MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) 5 (9)

11 Tabell Sammanställning av uppmätt markradon Punkt Markradonhalt [kbq/m 3 ] SW SW Härledda värden Geotekniska parametrar är tolkade och utvärderade från utförda hejarsonderingar. Utvärderade friktionsvinklar och elasticitetsmoduler från utförda hejarsonderingar redovisas i Figur nedan. Värden är karakteristiska. Friktionsvinklar är utvärderade från hejarsonderingar enligt TK Geo 13, kapitel : φ = ,3*HfA (netto) 0,46. Maximalt tillåtet värde φ (9) MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR)

12 Djup (m.u.my.) Friktionsvinkel (Empirisk Utvärdering enligt TK Geo 13) 0 0,5 1 1,5 SW1801 (HfA) 2 2,5 SW1803 (HfA) SW1804 (HfA) 3 3, Friktionsvinkel (ᵒ) Figur Empiriskt utvärderad friktionsvinkel mot djupet 7 (9) MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR)

13 Djup (m.u.my.) E-modul (Empirisk utvärdering enligt TK Geo 13) 0 0,5 1 1,5 2 SW1801 (HfA) SW1803 (HfA) 2,5 SW1804 (HfA) 3 3, E-modul (MPa) Figur Empiriskt utvärderad E modul mot djupet 8 (9) MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR)

14 13 Kvalitetssäkring 13.1 Generellt Jordbergsondering har använts för att bestämma jorddjup och bergytans nivå. För jordbergsonderingen finns ingen standardiserad metod att utvärdera jordens egenskaper utifrån sonderingsresultat. I avståndet mellan undersökningspunkterna finns en osäkerhet vad gäller att täcka in variationerna i bergytans nivå. Hejarsondering och skruvprovtagning har använts för att bestämma jordlagerföljd samt materialtyp och tjälfarlighetsklass. Grundvattenmätning bör utföras under längre tid för att visa årstidsvariation. Grundvattennivåerna ska förväntas variera med årstid och nederbördsförhållandena. SWECO Civil AB Geoteknik/Östersund Niklas Sved Geotekniker Robert Jonasson Granskare 9 (9) MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR)

15 BILAGA 1 LABORATORIEUNDERSÖKNINGAR Bilaga tillhörande Markteknisk undersökningsrapport (MUR), daterad

16 Stenmaterial Ackred. nr Provning ISO/IEC RAPPORT utfärdat av ackrediterat provningslaboratorium TEST REPORT issued by an Accredited Testing Laboratory Provnr Sidan 1 av 1 Beställare Sweco Civil AB Niklas Sved Produkt Jordmaterial Leverantör Entreprenör Sweco Civil AB Objekt GU Mörviken Kornstorleksfördelning Provtagningsdatum Ankomstdatum Referens nr Provtagningsplats Hål: SW1801 Provtagare NS/BP Märkning Djup: 1,20-2,10 m Gränslinje Analys start Analys slut Id-nummer Passerad mängd, vikt-% Provresultat Värde Fraktion (mm) Notering SS-EN Kornstorleksfördelning Tvättning och siktning Jordartsbenämning enl SS-EN ISO [EA] saclsiti Materialtyp/Tjälfarlighetsklass TK Geo 13 5A/4 Ort och datum Brunflo Provresultatet avser endast till laboratoriet inkommit prov. (EA) = Ej Ackrediterad metod. (E) = Enkelprov För övrig information se kundbilaga som finns på / produkter & tjänster / asfalt / laboratorier. Mattias Grenholm, Laboratorietekniker Digitalt signatur Svevia AB Laboratorium Grävarvägen BRUNFLO Besöksadress Grävarvägen 3 Styrelsens säte Solna Telefon nr Telefax nr Org.nr VAT nr SE E-post lab.brunflo@svevia.se Internet adress

17 Stenmaterial Ackred. nr Provning ISO/IEC RAPPORT utfärdat av ackrediterat provningslaboratorium TEST REPORT issued by an Accredited Testing Laboratory Provnr Sidan 1 av 1 Beställare Sweco Civil AB Niklas Sved Produkt Jordmaterial Leverantör Entreprenör Sweco Civil AB Objekt GU Mörviken Kornstorleksfördelning Provtagningsdatum Ankomstdatum Referens nr Provtagningsplats Hål: SW1805 Provtagare NS/BP Märkning Djup: 2,10-3,50 m Gränslinje Analys start Analys slut Id-nummer Passerad mängd, vikt-% Provresultat Värde Fraktion (mm) Notering SS-EN Kornstorleksfördelning Tvättning och siktning Jordartsbenämning enl SS-EN ISO [EA] grsasicl Materialtyp/Tjälfarlighetsklass TK Geo 13 5A/4 Ort och datum Brunflo Provresultatet avser endast till laboratoriet inkommit prov. (EA) = Ej Ackrediterad metod. (E) = Enkelprov För övrig information se kundbilaga som finns på / produkter & tjänster / asfalt / laboratorier. Mattias Grenholm, Laboratorietekniker Digitalt signatur Svevia AB Laboratorium Grävarvägen BRUNFLO Besöksadress Grävarvägen 3 Styrelsens säte Solna Telefon nr Telefax nr Org.nr VAT nr SE E-post lab.brunflo@svevia.se Internet adress

18 JORDARTSPROTOKOLL RAPPORT Provnr Sidan 1 av 1 Beställare Sweco Civil AB Niklas Sved Mtrl.typ + Tjälfarlighetsklass AMA Produkt Jordmaterial Leverantör Entreprenör Sweco Civil AB Objekt GU Mörviken Provtagningsplats Provtagare NS/BP Märkning Provtagningsdatum Ankomstdatum Referens nr Analys start Analys slut Id-nummer Jordartsprov Reg.nr Märkning Provtagningsdatum Sektion Djup (m) Benämning Materialtyp / Tjälfarlighet 10 Prov: SW1801 0,70-1,20 sasi 5A/4 Vattenkvot (WN) (ISO/TS ) Konflytgräns (WL) (ISO/TS ) Notering / Anmärkning 20 Prov: SW1801 2,10 - grsacl 5A/4 30 Prov: SW1803 1,00-1,60 sacl 5A/4 40 Prov: SW1805 1,20-2,10 grsacl 5A/4 Provresultatet avser endast till laboratoriet inkommit prov. (EA) = Ej Ackrediterad metod. (E) = Enkelprov För övrig information se kundbilaga som finns på / produkter & tjänster / asfalt / laboratorier. Ort och datum Brunflo Svevia AB Laboratorium Grävarvägen BRUNFLO Besöksadress Grävarvägen 3 Styrelsens säte Solna Telefon nr Telefax nr Org.nr VAT nr SE E-post lab.brunflo@svevia.se Internet adress Mattias Grenholm, Laboratorietekniker Digitalt signatur
