1 MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK (MUR/GEO) VARBERGS KOMMUN, STADSBYGGNADSKONTORET Adjunkten 6, Varberg UPPDRAGSNUMMER ÖVERSIKTLIG GEOTEKNISK UNDERSÖKNING OCH UTREDNING FÖR DETALJPLAN STATUS: FASTSTÄLLD SWECO CIVIL AB HALMSTAD GEOTEKNIK UPPDRAGSLEDARE: FREDRIK STENFELDT HANDLÄGGARE: LARS SÖDERQVIST GRANSKARE: FREDRIK STENFELDT repo001.docx Sweco Karl XI:s väg 61, Halmstad Telefon +46 (0) Fax +46 (0) Sweco Civil AB Org.nr Styrelsens säte: Stockholm En del av Sweco-koncernen Fredrik Stenfeldt Uppdragsledare Geoteknik Halmstad Telefon direkt

2 Innehållsförteckning 1 Objekt 3 2 Ändamål och skede 3 3 Underlag för undersökningen Tidigare utfärda undersökningar 4 4 Styrande dokument 4 5 Geoteknisk kategori 5 6 Befintliga förållanden Topografi & ytbeskaffenhet Vattenavrinning och dränering Befintliga konstruktioner 5 7 Positionering 6 8 Geotekniska fältundersökningar Utförda fältförsöka Utförda provtagningar Undersökningsperiod Fältingenjörer Kalibrering och certifiering Provhantering Övrigt 7 9 Geotekniska laboratorieunderökningar Utförda undersökningar Laboratorieingengörer Kalibrering och certifiering 7 10 Hydrogeologiska undersökningar Utförda undersökningar Korttidsobservationer Långtidsobservationer Undersökningsperiod 8 MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK DATUM: UPPDRAGSLEDARE:FREDRIK STENFELDT ADJUNKTEN 6 1(8)

3 10.3 Fältingenjörer 8 11 Värdering av undersökning Generellt 8 Bilagor Laboratorieundersökning störd skruvprovtagning... Bilaga 1 Kalibreringsintyg... Bilaga 2 Översikt plan berg... Bilaga 3 Ritningar Plan G1 Sektion A, B, C och D G2 MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK DATUM: UPPDRAGSLEDARE:FREDRIK STENFELDT ADJUNKTEN 6 2(8)

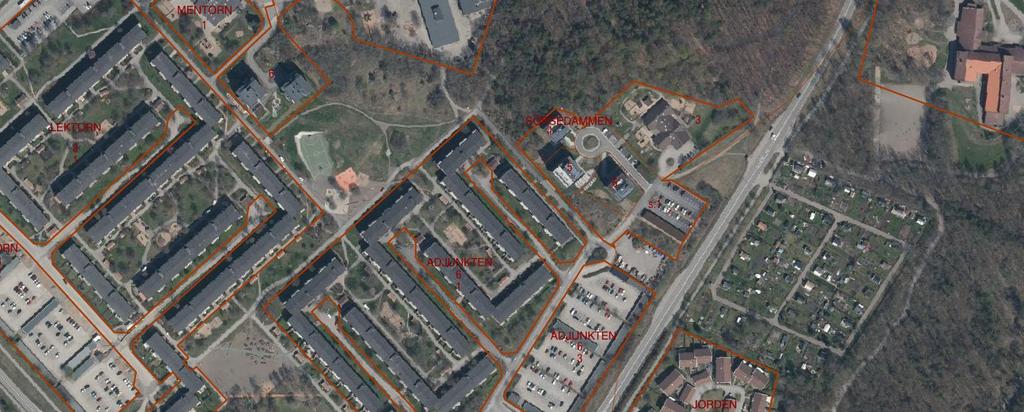

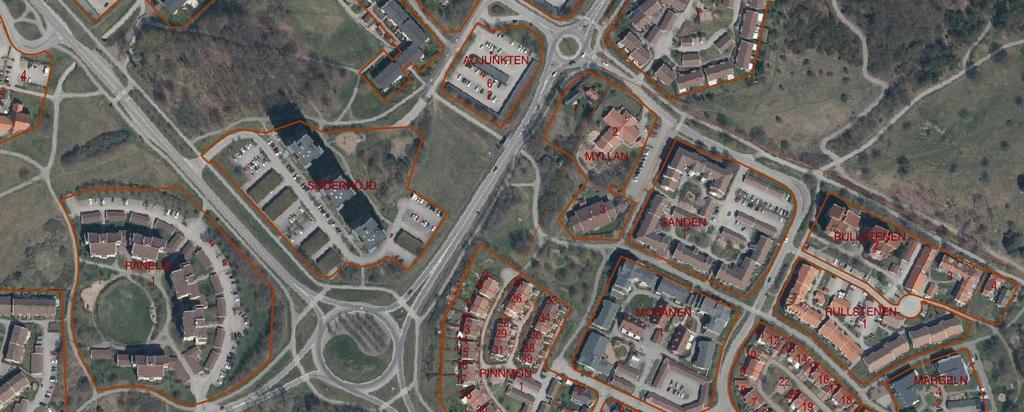

4 1 Objekt Sweco i Halmstad har på uppdrag av Varbergs Kommun, stadsbyggnadskontoret utfört en översiktlig geoteknisk undersökning och utredning för detaljplan för fastigheten Adjunkten 6, Varberg. Föreliggande handling redovisar enbart utförda undersökningsresultat. Se figur 1 nedan. Figur 1: Undersökningsområde för geoteknisk undersökning är utmärkt med en röd ring (orthofoto från Varbergs Kommuns webkarta). 2 Ändamål och skede Undersökningen syftar till att översiktligt klarlägga jordlager- och grundvattenförhållanden och därmed ge de geotekniska förutsättningarna. 3 Underlag för undersökningen Följande underlag har använts för undersökningen: Digital grundkarta i dwg-format erhållen från beställaren 3(8) MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK DATUM: UPPDRAGSLEDARE:FREDRIK STENFELDT ADJUNKTEN 6

5 Förslag utformning Adjunkten av Krok & Tjäder Ledningsunderlag har erhållits från ledningsägare i området Geologiska, bergtekniska och geohydrologiska kartor, erhållet via SGU 3.1 Tidigare utfärda undersökningar Inga tidigare kända handlingar finns för detta undersökningsområde. 4 Styrande dokument Denna rapport ansluter till SS-EN och SS-EN , med tillhörande nationell bilaga BFS 2013:10 EKS 10 [alternativt] TRVFS 2011:12. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande Beteckningssystem Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO , SS-EN och SS-EN SGF/BGS beteckningssystem Version 2001:2 med kompletterande beteckningsblad 2016 Tabell 2. Fältundersökningar sondering, in-situ Undersökningsmetod Standard eller annat styrande dokument Slagsondering (Slb) SGF Metodblad samt SGF Rapport 3:99 Trycksondering (Tr) SGF Metodblad (viktsonderingspets) samt SGF Rapport 3:99 Jord-bergsondering (Jb) SGF Rapport 4:2012 Tabell 3. Fältundersökningar - provtagning Undersökningsmetod Standard eller annat styrande dokument Störd provtagning med skruvborr (Skr) SS-EN ISO :2006 och SGF Rapport 3:99. Provtagningskategori B Tabell 4. Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Okulär jordartsklassning SS-EN ISO och Jordartsförkortning Materialtyp och tjälfarlighetsklass SGF/BGS beteckningssystem Version 2001:2 med kompletterande beteckningsblad 2016 AMA Anläggning 13 [alternativt] TK Geo :0667 MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK DATUM: UPPDRAGSLEDARE:FREDRIK STENFELDT ADJUNKTEN 6 4(8)

6 Tabell 5. Hydrogeologiska undersökningar Undersökningsmetod Standard eller annat styrande dokument Grundvattenrör (Rf/Rö) SS-EN-ISO : Geoteknisk kategori Undersökningar har utförts i omfattning och typ med förutsättning att de geotekniska förutsättningarna för objektet och tillhörande arbeten omfattas av geoteknisk kategori 2 (GK2). 6 Befintliga förållanden 6.1 Topografi & ytbeskaffenhet Undersökningsområdet ligger vid Sörsedammen i Varberg. I dagsläget utgörs undersökningsområdet idag i huvudsak av parkeringsytor och garagebyggnader samt en gång- och cykelväg och en gata (Sörsedammsvägen). Gång- och cykelvägen går i nordvästlig-sydöstlig riktning från Sörsedammsvägen och under Västkustvägen via en GC-port. Längst ner i sydöstra delen av undersökningsområdet, söder om gång- och cykelvägen, utgörs av gräsmark. Undersökningsområdet avgränsas i väster av Sörsedammsvägen och i öster av Västkustvägen, i söder av en parkering samt flerbostadshus och i norr av en upplagsyta och naturmark med buskar och träd. Området är relativt plan och sluttar svagt mot söder. Det förekommer berg i dagen inom fastigheten samt i nära anslutning till fastigheten, se figur 3 nedan. Marknivåerna inom undersökningsområdet varierar mellan +28,8 i söder och +32,6 i norr. Nivåer på gång och cykelvägen ligger på mellan +26 i öster och +32 väster. Nivåskillnaden mellan omgivande mark och gång- och cykelvägen är som mest 4 meter och slänten har en lutning på ca 1:1,5. Synligt berg i dagen har karterats och illustreras i bilaga Vattenavrinning och dränering Lägen och kapaciteter på eventuella dräneringar och pumpbrunnar i undersökningsområdet har ej undersökts 6.3 Befintliga konstruktioner Befintliga byggnader på fastigheten har okänd grundläggning. Området delas av Sörsedammsvägen som ansluter mot cirkulationsplats vid Västkustvägen. Inom området finns el- och teleledningar samt internt dagvatten för parkeringsytorna. MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK DATUM: UPPDRAGSLEDARE:FREDRIK STENFELDT ADJUNKTEN 6 5(8)

7 7 Positionering [Utsättning/Inmätning] av undersökningspunkterna har utförts med GPS av typ nätverks- RTK. Mätarbeten har utförts av mättekniker Magnus Lindwall, Sweco Civil AB. Utsättning av undersökningspunkterna har gjorts i mätningsklass B enligt SGF Geoteknisk Fälthandbok 1:2013. Inmätning av undersökningspunkterna har gjorts i mätningsklass B enligt SGF Geoteknisk Fälthandbok 1:2013. Koordinatsystem i plan: SWEREF Höjdsystem: RH Geotekniska fältundersökningar 8.1 Utförda fältförsöka Aktuella fältförsök omfattar: Slagsondering (Slb) 5 punkter Trycksondering (Tr) Jord-bergsondering (Jb2) Jord-bergsondering (Jb3) 9 punkter 5 punkter 3 punkter Sonderingarna är utförda med geoteknisk borrbandvagn Geotech 604D. 8.2 Utförda provtagningar Aktuella provtagningar omfattar: Störd provtagning (Skr) 2 punkter Provtagning är utförd med geoteknisk borrbandvagn Geotech 604D. Störd jordprovtagning inom ytjord har utförts med skruvborr ø 80 mm. Fri vattenyta har ej kunnat noterats i provtagningshål. 8.3 Undersökningsperiod Sonderingar och provtagningar utförda under januari Fältingenjörer Fältarbete har utförts av Jan Stomberg och Magnus Lindwall, fältingenjörer på Sweco Civil AB. 6(8) MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK DATUM: UPPDRAGSLEDARE:FREDRIK STENFELDT ADJUNKTEN 6

8 8.5 Kalibrering och certifiering Dokumentation på utförd kalibrering ges i bilaga Provhantering Upptagna jordprover har klassificerats okulärt i fält direkt vid provtagningen enligt SS-EN- ISO Ett provtagningsprotokoll har upprättats av ansvarig fältingenjör för varje provtagningspunkt. Utvalda prover har skickats till geotekniskt laboratorium för säkrare klassificering. 8.7 Övrigt Utförda undersökningar är benämnda AD1 AD8. Resultat av utförda undersökningar redovisas i denna handlings tillhörande ritningar och bilagor. Undersökningspunkterna är inlagda i en databas (GeoSuite). Lägesdata (x, y, z) kan på begäran erhållas digitalt eller i tabell. 9 Geotekniska laboratorieunderökningar 9.1 Utförda undersökningar Följande analyser har utförts på störda jordprover: Jordartsbenämning och bedömning av tjälfarlighetsklass 3 st Utförda analyser redovisas i sammanställning av laboratorieundersökningar, bilaga Laboratorieingengörer Laboratoriearbete har utförts under ledning av Lars Söderqvist, ansvarig lab.tekniker, Sweco Geolab i Halmstad. 9.3 Kalibrering och certifiering Geotekniska laboratorieanalyser är utförda av Sweco Geolab, som är kvalitets- och miljöcertifierade enligt ISO 9001 och ISO Kalibreringsdata för använd utrustning finns dokumenterad på laboratoriet enligt godkända certifieringsrutiner och kan på begäran uppvisas. 10 Hydrogeologiska undersökningar 10.1 Utförda undersökningar Aktuella hydrogeologiska undersökningar omfattar: Montering av två öppna filterförsedda grundvattenrör (Rf) Lägen och kapaciteter på eventuella dräneringar och pumpbrunnar i undersökningsområdet har inte undersökts MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK DATUM: UPPDRAGSLEDARE:FREDRIK STENFELDT ADJUNKTEN 6 7(8)

9 Korttidsobservationer Grundvattenrören har avläst en gång den Avläsningarna redovisas på sektionsritning Långtidsobservationer Några långtidsobservationer har ej utförts inom ramen för detta uppdrag Undersökningsperiod Undersökningarna utfördes under januari Fältingenjörer Fältarbete har utförts av Jan Stomberg fältingenjörer på Sweco Civil AB. 11 Värdering av undersökning 11.1 Generellt Jord-bergsondering har använts för att bestämma jorddjup och bergytans nivå. För jord-bergsonderingen finns ingen standardiserad metod att utvärdera jordens egenskaper utifrån sonderingsresultat. I avståndet mellan undersökningspunkterna finns en osäkerhet vad gäller att täcka in variationerna i bergytans nivå. Skruvprovtagning har använts för att bestämma jordlagerföljd samt materialtyp och tjälfarlighetsklass. Grundvattenmätning bör utföras under längre tid för att visa årstidsvariation. Grundvattennivåerna ska förväntas variera med årstid och nederbördsförhållandena. 8(8) MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK DATUM: UPPDRAGSLEDARE:FREDRIK STENFELDT ADJUNKTEN 6

10 Markteknisk Undersökningsrapport (MUR) BILAGA 1 SIDA 1/1 SAMMANSTÄLLNING AV LABORATORIEUNDERSÖKNINGAR PROJEKT ADJUNKTEN 6 FÄLTUNDERSÖKNING / J Stomberg PROVTAGNINGSMETOD Skruv PROJEKTNUMMER LABORATORIEUNDERSÖKNING / LST GRANSKNING / FST Borrhål Djup (m) Jordartsbeskrivning Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 Vattenkvot w % Konflytgräns w L % Mtrl.typ enl Anl AMA2013 / Tjälfarl klass enl Anl AMA2013 Anmärkning AD1 0-0,2 FYLLNING: sandig MULLJORD * -0,9 något mullhaltig grusig SAND 2 / 1 Fyllning? AD7 0-0,1 FYLLNING: sandig MULLJORD* -2,3 FYLLNING: något mullhaltig grusig SAND 2 / 1-3,0 blockig * stenig grusig SAND 2 / 1 Fyllning? * Bedömt i fält av borrningsledare

11 Markteknisk Undersökningsrapport (MUR) BILAGA 2 SIDA 1/7 KALIBRERINGSCERTIFIKAT FÖR BANDVAGN Bandvagn nr: Datum för kalibrering: Kalibrerad av: Richard Trygg Sign. Vridmoment kraft Kogersida: Ventilsida: Faktor K1: 1,01 Faktor K1: 1,00 Faktor K2: 0,154 Faktor K2: 0,000 Kraftgivare 0-1 kn Kraftkonstant: 1,00 Kraftgivare 0-50 kn Kraftkonstant: 1,07 Maxkraft: 33,46 Djupmätare 1 meter= 1 m H/V-givare Ventilsida: 20 H/V = 20 H/V Kogersida: 20 H/V = 20 H/V Kompenserat vridmoment

12 Markteknisk Undersökningsrapport (MUR) BILAGA 2 SIDA 2/7 KALIBRERINGSCERTIFIKAT FÖR BANDVAGN Geotech momentgivare Nm Vridmoment kraft Bandvagn nr: Datum för kalibrering: Kalibrerad av: Referensgivare: Richard Trygg G78496 OBS! Släng detta blad; vridmoment är ej kalibrerat. Faktor K1: 1,01 Faktor K2: 0,154 Referens Vridmoment Differens Noggrannhet knm knm knm % 0,000 0,000 0,000 0,000 0,050 0,051-0,001-1,770 0,100 0,103-0,003-2,540 0,200 0,208-0,008-4,080 0,300 0,295 0,005 1,709 0,400 0,372 0,028 6,909 0,500 0,509-0,009-1,744 0,600 0,590 0,010 1,616 0,7 Vridmoment (kogersida) 0,6 Vridmoment (knm) 0,5 0,4 0,3 0,2 0, ,1 0,2 0,3 0,4 0,5 0,6 0,7 Referens (knm) Vridmoment Referens

13 Markteknisk Undersökningsrapport (MUR) BILAGA 2 SIDA 3/7 KALIBRERINGSCERTIFIKAT FÖR BANDVAGN Kraftgivare 0-1 kn Bandvagn nr: Datum för kalibrering: Kalibrerad av: Referensgivare: Kraftkonstant: 1, Richard Trygg G78496 OBS! Släng detta blad; 0-1 kn är ej kalibrerat. Kraft (kn) Referens Kraft Differens Noggrannhet kn kn kn % 0,000 0,000 0,000 0,000 0,100 0,060 0,040 40,000 0,200 0,170 0,030 15,000 0,300 0,260 0,040 13,333 0,400 0,400 0,000 0,000 0,500 0,500 0,000 0,000 0,600 0,600 0,000 0,000 0,700 0,700 0,000 0,000 0,800 0,800 0,000 0,000 0,900 0,900 0,000 0,000 1,000 1,000 0,000 0,000 Kraftgivare 0-1 kn 1,200 1,000 0,800 0,600 0,400 0,200 0,000 0,000 0,200 0,400 0,600 0,800 1,000 1,200 Referens (kn) Kraft kn Referens kn

14 Markteknisk Undersökningsrapport (MUR) BILAGA 2 SIDA 4/7 KALIBRERINGSCERTIFIKAT FÖR BANDVAGN Kraftgivare 0-50 kn Bandvagn nr: Datum för kalibrering: Kalibrerad av: Referensgivare: Richard Trygg G78496 Kraftkonstant: 1,07 Maxkraft: 33,459 OBS! Släng detta blad; 0-50 kn är ej kalibrerat. Referens Kraft Differens Noggrannhet kn kn kn % 0,000 0,000 0,000 0,000 1,000 1,070-0,070-7,000 2,000 1,926 0,074 3,700 4,000 3,638 0,362 9,050 6,000 5,650 0,350 5,840 8,000 7,458 0,542 6,776 10,000 9,416 0,584 5,840 15,000 14,766 0,234 1,560 20,000 19,453 0,547 2,737 25,000 24,343 0,657 2,630 30,000 29,981 0,019 0,062 33,380 33,459-0,079-0,236 Kraft (kn) Kraftgivare 0-50 kn 40,000 35,000 30,000 25,000 20,000 15,000 10,000 5,000 0,000 0,000 5,000 10,000 15,000 20,000 25,000 30,000 35,000 40,000 Referens (kn) Kraft kn Referens kn

15 Markteknisk Undersökningsrapport (MUR) BILAGA 2 SIDA 5/7 KALIBRERINGSCERTIFIKAT FÖR BANDVAGN Tryckgivare 25 MPa Vridtryck Bandvagn nr: Datum för kalibrering: Kalibrerad av: Referensgivare: Richard Trygg 0 OBS! Släng detta blad; vridtryck är ej kalibrerat. Referens Vridtryck Differens Noggrannhet Mpa Mpa kn % 0,000 0,000 0,000 0,000 2,000 2,000 0,000 0,000 4,000 4,000 0,000 0,000 6,000 6,000 0,000 0,000 8,000 8,000 0,000 0,000 10,000 10,000 0,000 0,000 12,000 12,000 0,000 0,000 14,000 14,100-0,100-0,714 16,000 16,100-0,100-0,625 18,000 18,100-0,100-0,556 20,000 20,100-0,100-0,500 25,000 Vridtryck Avläst värde (MPa) 20,000 15,000 10,000 5,000 0,000 0,000 5,000 10,000 15,000 20,000 25,000 Referens (MPa) Referensgivare: Avläst värde:

16 Markteknisk Undersökningsrapport (MUR) BILAGA 2 SIDA 6/7 KALIBRERINGSCERTIFIKAT FÖR BANDVAGN Tryckgivare 25 MPa Hammartryck Bandvagn nr: Datum för kalibrering: Kalibrerad av: Referensgivare: Richard Trygg 0 OBS! Släng detta blad; hammartryck är ej kalibrerat. Referens Hammartryck Differens Noggrannhet Mpa Mpa kn % 0,000 0,000 0,000 0,000 2,000 2,100-0,100-5,000 4,000 4,100-0,100-2,500 6,000 6,100-0,100-1,667 8,000 8,100-0,100-1,250 10,000 10,100-0,100-1,000 12,000 12,100-0,100-0,833 14,000 14,100-0,100-0,714 Hammartryck Hammartryck (MPa) 15,000 10,000 5,000 0,000 0,000 2,000 4,000 6,000 8,000 10,000 12,000 14,000 16,000 Referens (MPa) Referens Hammartryck

17 Markteknisk Undersökningsrapport (MUR) BILAGA 2 SIDA 7/7 KALIBRERINGSCERTIFIKAT FÖR BANDVAGN Djupmätare och H/V-givare Bandvagn nr: Datum för kalibrering: Kalibrerad av: Richard Trygg Djupmätare 1 meter= 1 m H/V-givare Ventilsida: 20 H/V = 20 H/V Kogersida: 20 H/V = 20 H/V

18 Adjunktsvägen ADJUNKTEN 6 SÖDERHÖJD 1 5:1 Kandidatvägen Allmän väg 760 Sörsedammsvägen ADJUNKTEN 6 GETAKÄRR 1 Västkustvägen Studentvägen 6:44 ga:2 ADJUNKTEN MYLLAN 1383K-2015/12.7,8,9 3 Lr1 Lr2 ga:1 Söderlyckevägen SANDEN Brearedsvägen ga:2 SÖRSEDAMMEN s:1 6:17 GETAKÄRR JORDEN 1 6:17 1 Allmän väg 760 Västkustvägen Ny1

19 Adjunktsvägen Kandidatvägen ADJUNKTEN 6 5:1 Sörsedammsvägen än väg 760 Västkustvägen ADJUNKTEN 6 ADJUNKTEN MYLLAN 2 Allmän väg 760 Västkustvägen Brearedsvägen 6:17 Ny1 GETAKÄRR JORDEN 1 6:17
