1 TROSSÖFASTIGHETER AB EXTERNBULLERUTREDNING GÄDDAN 3, SILLEN 2 OCH 3 - SALTÖ KARLSKRONA Buller från flertalet industrier, Immissionsmätningar enligt Metod för immissionsmätning av externt industribuller" samt [ÅÅÅÅ-MM-DD].

2 EXTERNBULLERUTREDNING GÄDDAN 3, SILLEN 2 OCH 3 - SALTÖ KARLSKRONA Buller från flertalet industrier, Immissionsmätningar enligt Metod för immissionsmätning av externt industribuller" samt bullerinventering av bullerkällor i området Trossöfastigheter AB KONSULT WSP Environmental Sverige Box Jönköping Besök: Lillsjöplan 10 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Andreas Wennblom WSP Akustik, Henrik Ejermark WSP Management, Karlskrona, PROJEKT Nybyggnad flerbostadshus, externbuller UPPDRAGSNAMN Saltö ändring detaljplan UPPDRAGSNUMMER FÖRFATTARE Andreas Wennblom DATUM ÄNDRINGSDATUM Saltö ändring detaljplan

3 INNEHÅLL 1 BAKGRUND 4 2 UPPDRAG OCH SYFTE 4 3 SAMMANFATTNING 4 4 BEDÖMNINGSGRUNDER 5 5 UNDERLAG 5 6 OBJEKT 6 OBJEKT 1. SUNDINS PLÅTSLAGERI - GÄDDAN 7 7 OBJEKT 2. SALTÖ MARINA FISKEHAMN 8 OBJEKT 2.2. SALTÖ MARINA ISKROSSMASKIN 9 OBJEKT 3. KARLSKRONA BÅT O FISKE - GÄDDAN 8 10 OBJEKT 4. KARLSKRONA BÅT O FISKE - GÄDDAN 9 11 OBJEKT 5. KALLBADHUS GÄDDAN 3 11 OBJEKT 6. SALTÖ FOTBOLLSPLATS 12 OBJEKT 7. SALTÖ FISKERESTAURANG - BLEKINGE MARIN MOTOR- SALTÖ 2:3 12 OBJEKT 8. NES.SE SALTÖ 2:3 13 OBJEKT 9. SALTÖ RENINGSVERK - FLUNDRAN S:1 14 OBJEKT 10. GÄDDAN 4 FODIA AB 15 OBJEKT 11. GÄDDAN 6 SALTÖ UTKIK NOVATEL 16 OBJEKT 12. GÄDDAN 10 HASSLÖ VARV 16 OBJEKT 13. FISKEBÅT 17 REFERENSPUNKT 1 SILLEN 2, SILLEN 3 18 REFERENSPUNKT 2 GÄDDAN LJUDMÄTNING 19 INSTRUMENT 19 MÄTPUNKTER 19 METEOROLOGISKA FÖRHÅLLANDEN 19 MIKROFONPOSITION 19 8 MÄTRESULTAT OCH UTVÄRDERING 20 EKVIVALENT LJUDNIVÅ DAGTID 20 9 SLUTSATS Saltö ändring detaljplan 3

4 1 BAKGRUND Trossöfastigheter har för avsikt att ändra detaljplanerna för fastigheterna Gäddan 3, Sillen 2 och Sillen 3 för att i framtiden kunna uppföra bostäder. Man önskar dokumentera industriområdets o Marina delen ( hamnen) bullerkällor för dokumentation och inmätning. 2 UPPDRAG OCH SYFTE WSP Akustik har på uppdrag av Trossöfastigheter genomfört extern bullerkontroll samt bullerinventering av hamnen med dess industrier med hjälp av immissionsmätningar o referenspunkts mätningar vid Saltö, Karlskrona. Totalt 13 kontrollpunkter har uppmätts dagtid vid 1 tillfälle, samt inventering o dokumentation av Saltö Industrihamn, Karlskrona Kommun. Kompletterande mätningar utfördes SAMMANFATTNING Kontrollmätning av externt industribuller. Mätning har utförts vid 12 kontrollpunkter (objekt) dagtid. Mätning utfördes med vanlig produktionsdrift o oannonserad mätning. Mätning utfördes också som referenspunkts mätning vid framtida planerat boende. Vädret (vindförhållandena) bedömdes vara godkänt vid punkterna. Värden har jämförts med naturvårdsverkets riktlinjer för befintlig industri. Inga överskridande värden för dagfall har uppmätts. Rapporten innefattar all verksamhet för buller för området, Saltö Marin och Saltö industriområde. Rapporten kan också ses som en bullerinventering och underlag för framtida byggande av flerbostadshus och tänkbara störkällor. Hörbara ljud vid mätningen var fläktar, transporter, maskiner, båtar. Man uppfyller bullerkraven dagtid de framtida byggnadsplatserna för nybyggnad flerbostadshus. Kompletterande mätningar utfördes , för Fiskebåt och Is krossmaskin. Med denna kompletterande mätning är samtliga bullerkällor i området inmätta Saltö ändring detaljplan

5 4 BEDÖMNINGSGRUNDER Villkor avseende buller avser A-vägda ekvivalenta ljudnivåer, LAeq, och gäller för bostads- och fritidshus. Riktvärden redovisas nedan. Naturvårdsverkets riktlinjer Externt Industribuller Buller från industriverksamheten inklusive transporter inom verksamhetsområdet vid bostäder - följande riktvärden: - 50 db(a) dagtid (kl ) - 45 db(a) kvällstid (kl ) samt söndag och helgdag (kl ) - 40 db(a) nattetid (kl ) - Den momentana ljudnivån nattetid (kl ) får inte överstiga 55dB(A) 5 UNDERLAG à Genomgång av uppdraget med Henrik Ejermark à Inventering, besök på plats, dokumentation av hela industriområdets bullerkällor à Inventering och mätning av immisionsmätning à Kompletterande mätningar utfördes Saltö ändring detaljplan 5

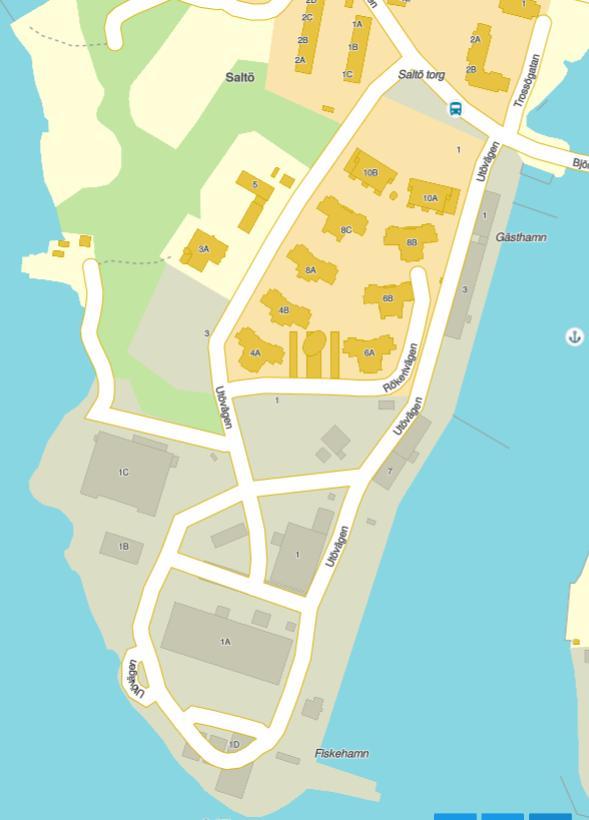

6 6 OBJEKT Vid inventeringen av Saltö fiskehamn, industriområde dokumenterades 10 industrier/objekt vilket presenteras nedan. Vid samtliga objekt dokumenterades bullerkällor och utfördes 1 immisionsmätning. Två mätningar utfördes där man ska uppföra byggnader, och dessa mätningar kallas för referenspunkts mätning o innefattar allt ljud från hela alla verksamheter. Översiktskarta över objekten, samt numrering. Numrering följer även mätpunktens placering. Enbart numrering är uppmätta platser, R1 och R2 är referenspunkter. 1 6 Planerad tomt R2 R1 R Figur 1 översikt karta över uppmätta o dokumenterade objekt Saltö ändring detaljplan

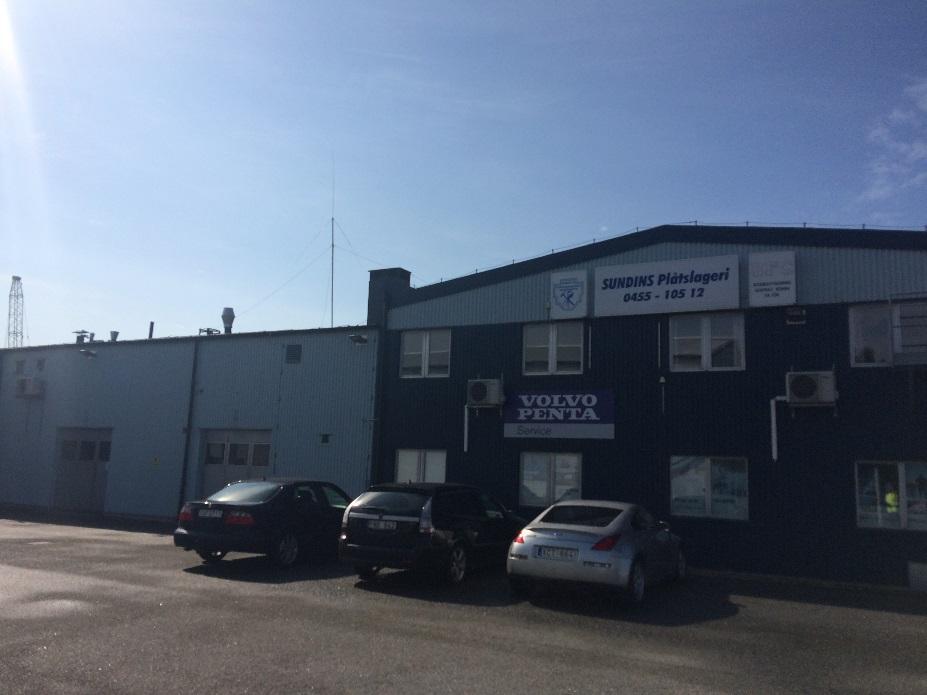

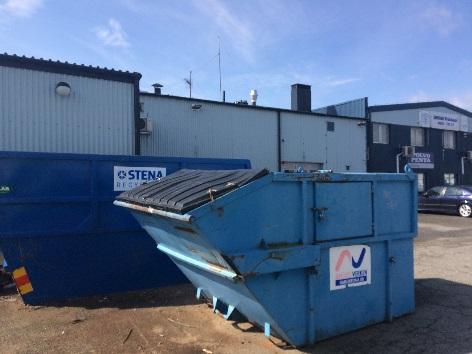

7 OBJEKT 1. SUNDINS PLÅTSLAGERI - GÄDDAN 7 Plåtslageri aktivt. Mindre Fläktar på tak, ventilationskanaler på tak, aggregat på fasader, hantering av material, containrar Saltö ändring detaljplan 7

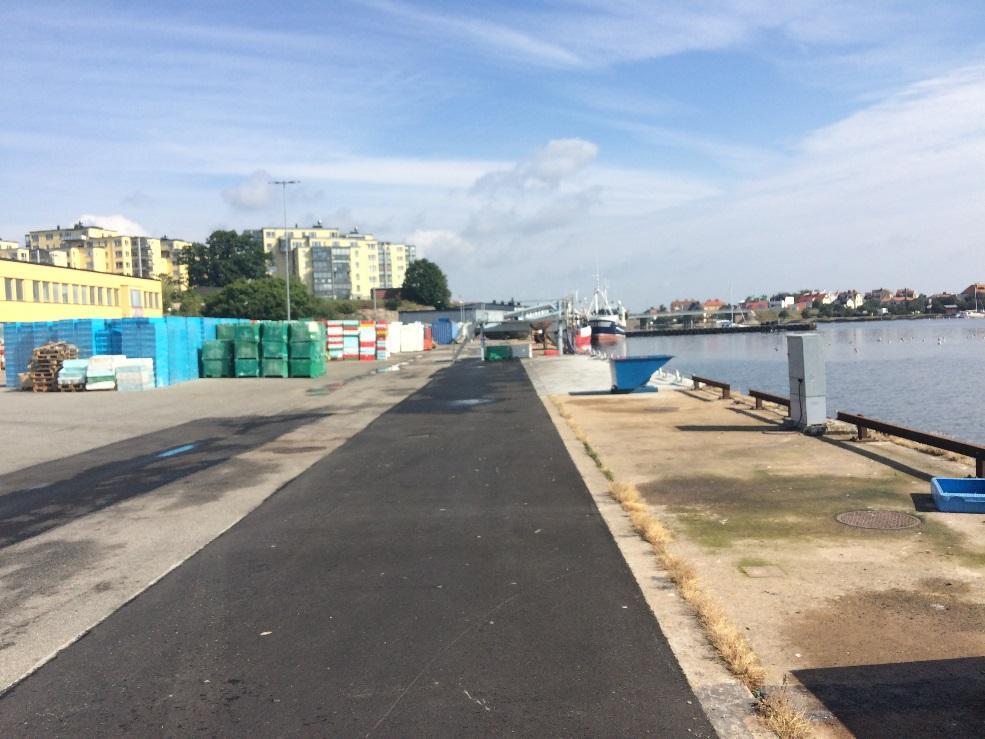

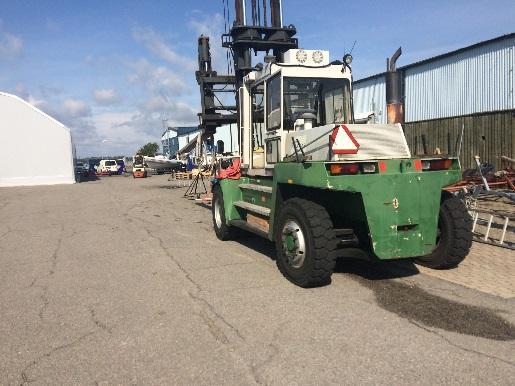

8 OBJEKT 2. SALTÖ MARINA FISKEHAMN Blekingefiskarenas Centralförening, samt fiskehamn, båtplatser Flertalet båtplatser, båtar, is krossverk, lastning lossning av fordon. Truckar Saltö ändring detaljplan

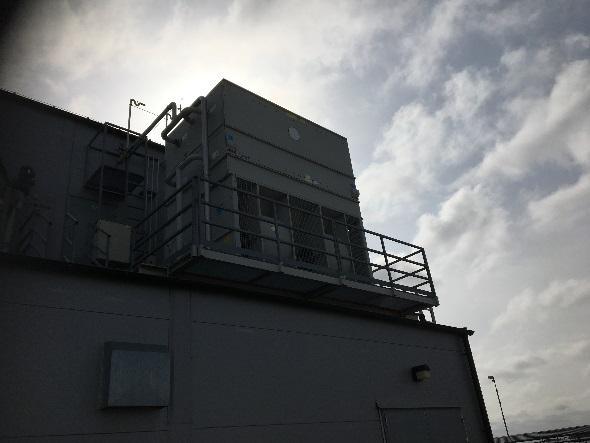

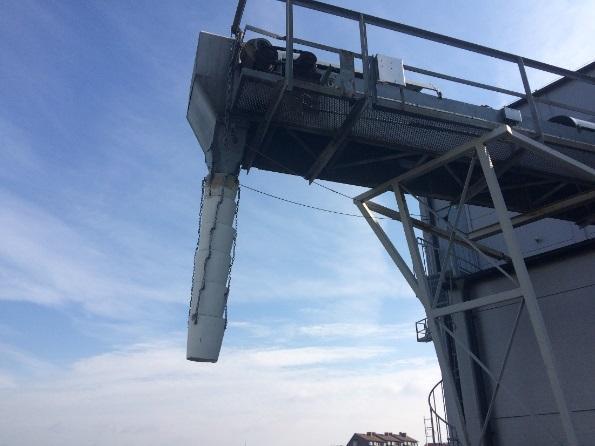

9 OBJEKT 2.2. SALTÖ MARINA ISKROSSMASKIN Den bullerkälla som enligt uppgift ska bullra främst är Is krossmaskin, vilket vid besökstillfället var avstängd. Is krossmaskinen uppmättes Ljud främst från fläktar på Is krossmaskin Saltö ändring detaljplan 9

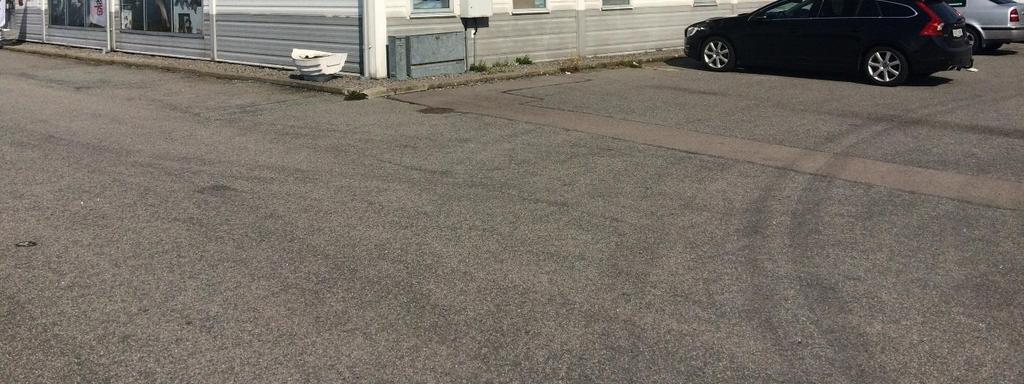

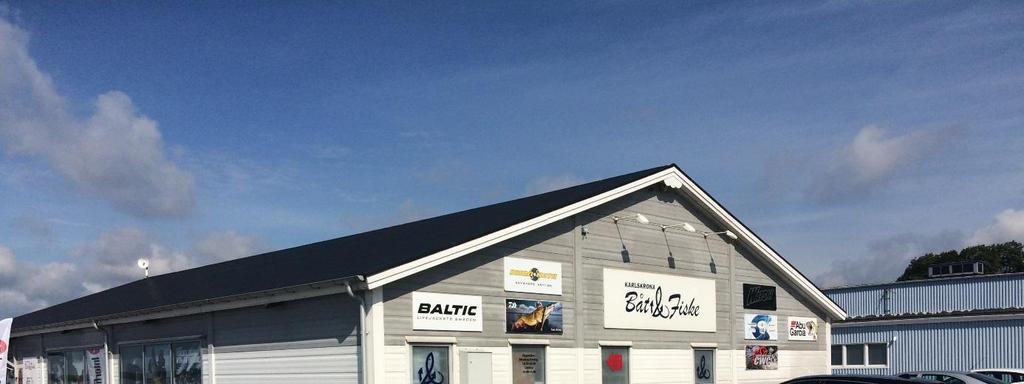

10 OBJEKT 3. KARLSKRONA BÅT O FISKE - GÄDDAN 8 Inga bullerkällor att notera Saltö ändring detaljplan

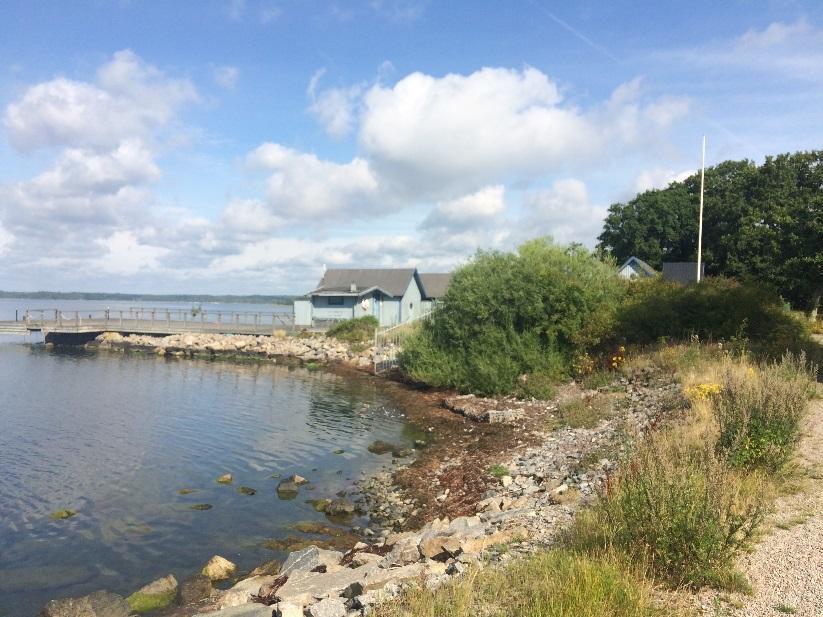

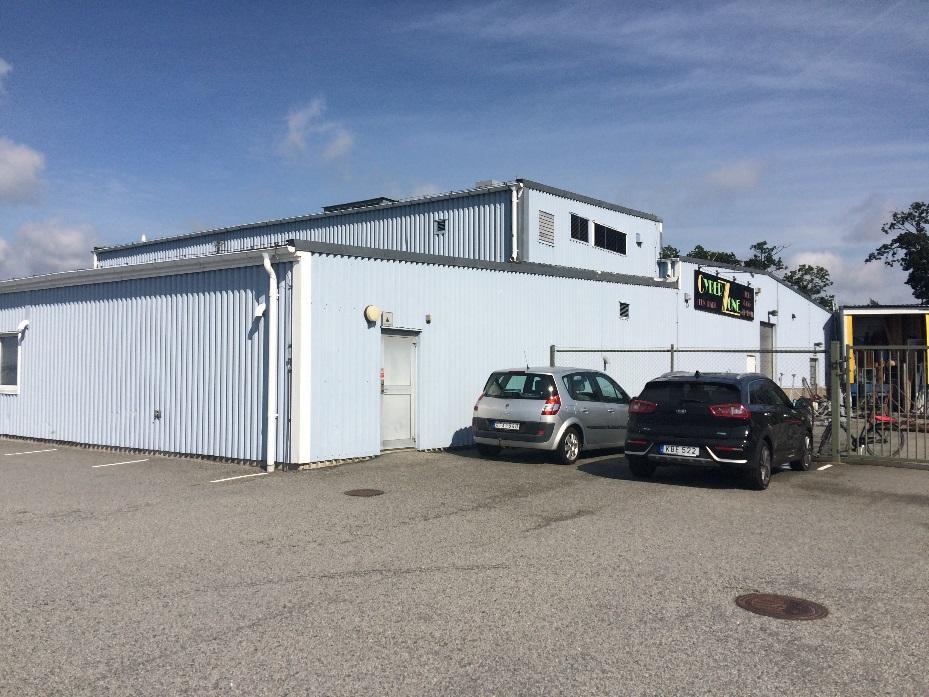

11 OBJEKT 4. KARLSKRONA BÅT O FISKE - GÄDDAN 9 Enstaka fläktar på tak, ventdon på tak och utblås vent fasader. Baksida mindre hantering av material o transport. OBJEKT 5. KALLBADHUS GÄDDAN 3 Kallbadhus stängt. Inga bullerkällor Saltö ändring detaljplan 11

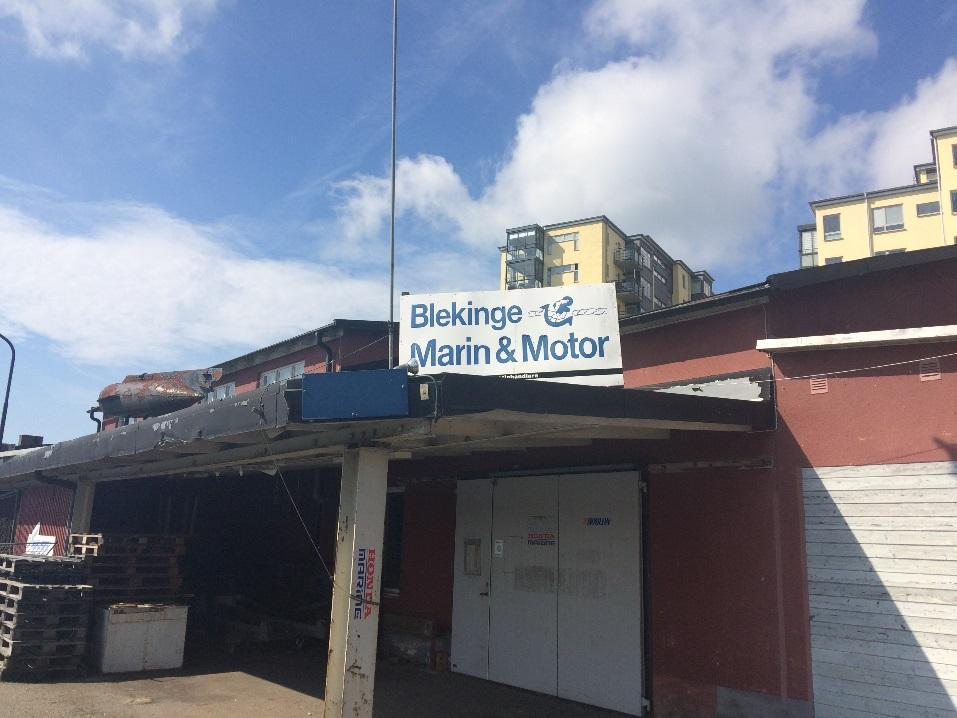

12 OBJEKT 6. SALTÖ FOTBOLLSPLATS Mindre parkeringsyta, inga noterade bullerkällor. Skola i närheten samt flerbostadshus o villabebyggelse. OBJEKT 7. SALTÖ FISKERESTAURANG - BLEKINGE MARIN MOTOR- SALTÖ 2:3 Blekinge Marin o Motor, fiskrestaurang. Mindre utblåsfläkt på tak Saltö ändring detaljplan

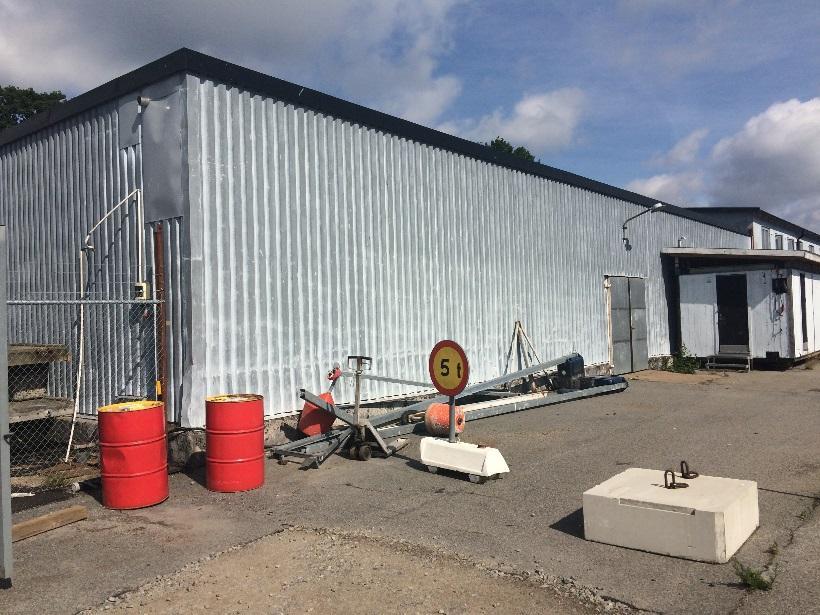

13 OBJEKT 8. NES.SE SALTÖ 2:3 Northern Energy & Supply. Hantering av kemikalier, hantering av material till hamnen o fartyg. Mindre utblås på fasad o tak Saltö ändring detaljplan 13

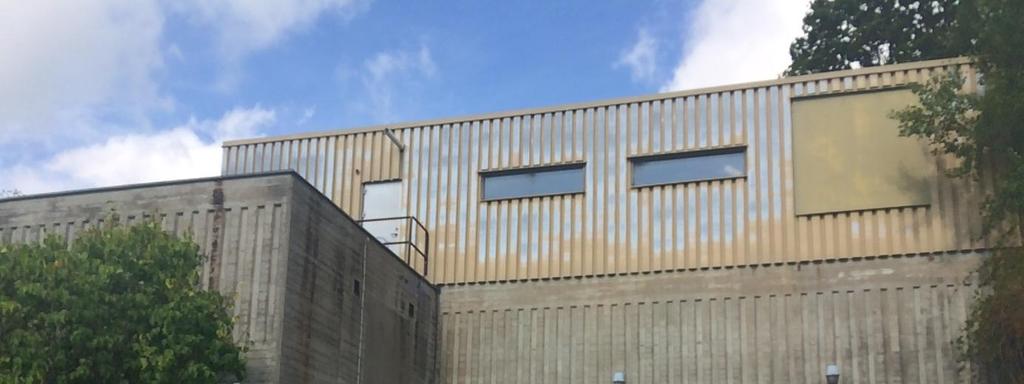

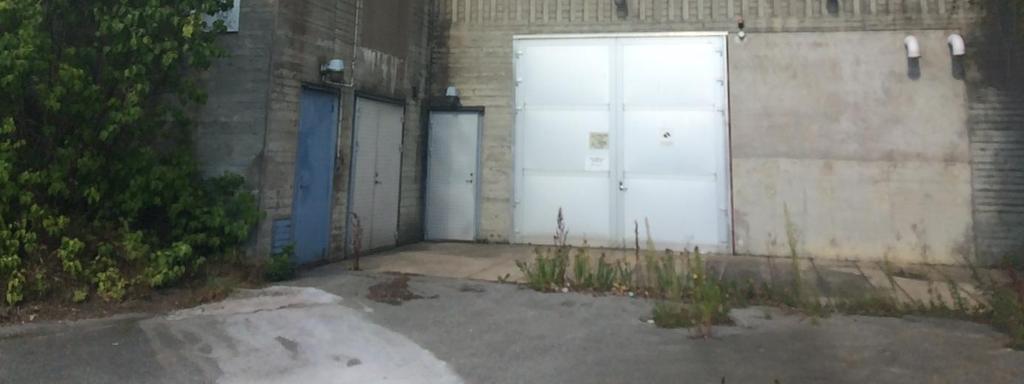

14 OBJEKT 9. SALTÖ RENINGSVERK - FLUNDRAN S:1 Sydvästra hörn av Flundran S:1. Tre utblås, utrymningsväg, reningsverk Saltö ändring detaljplan

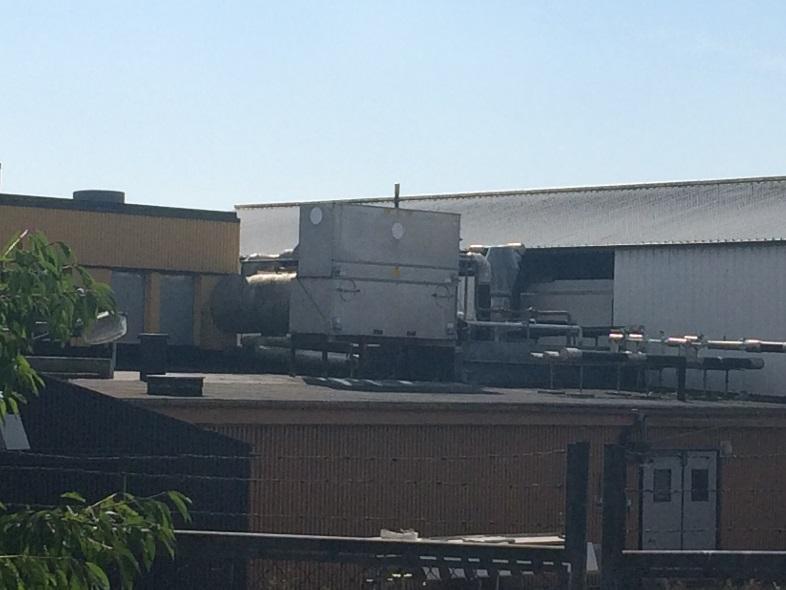

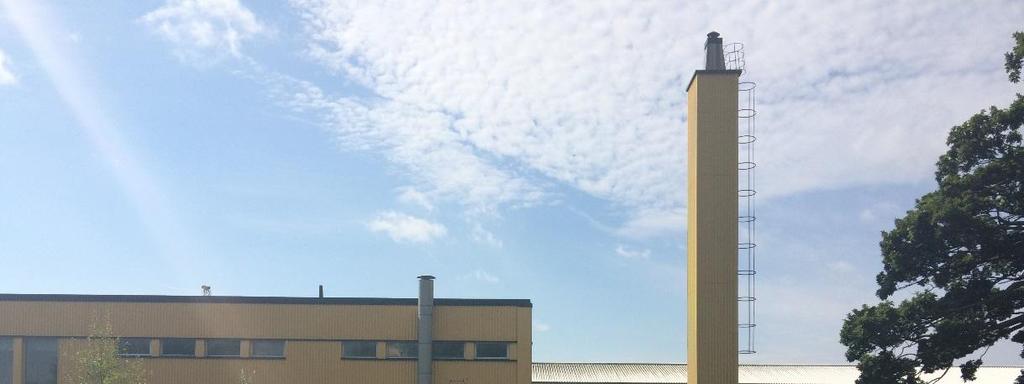

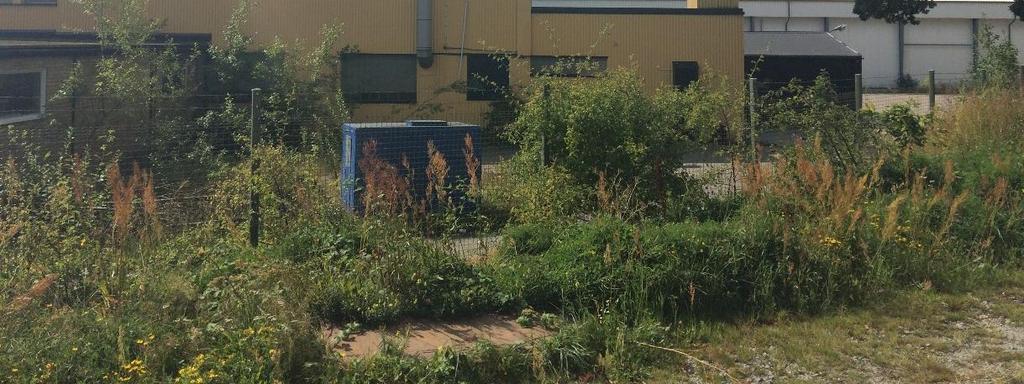

15 OBJEKT 10. GÄDDAN 4 FODIA AB 1 skorsten, 1 utblås tak fasad, 1 större aggregat Saltö ändring detaljplan 15

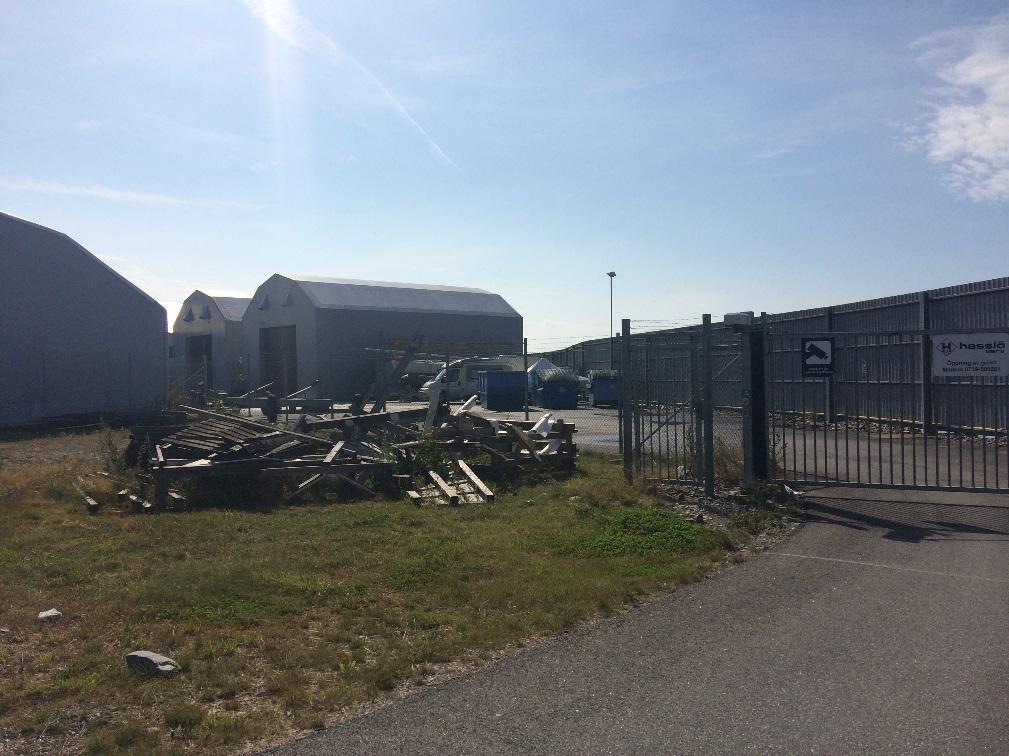

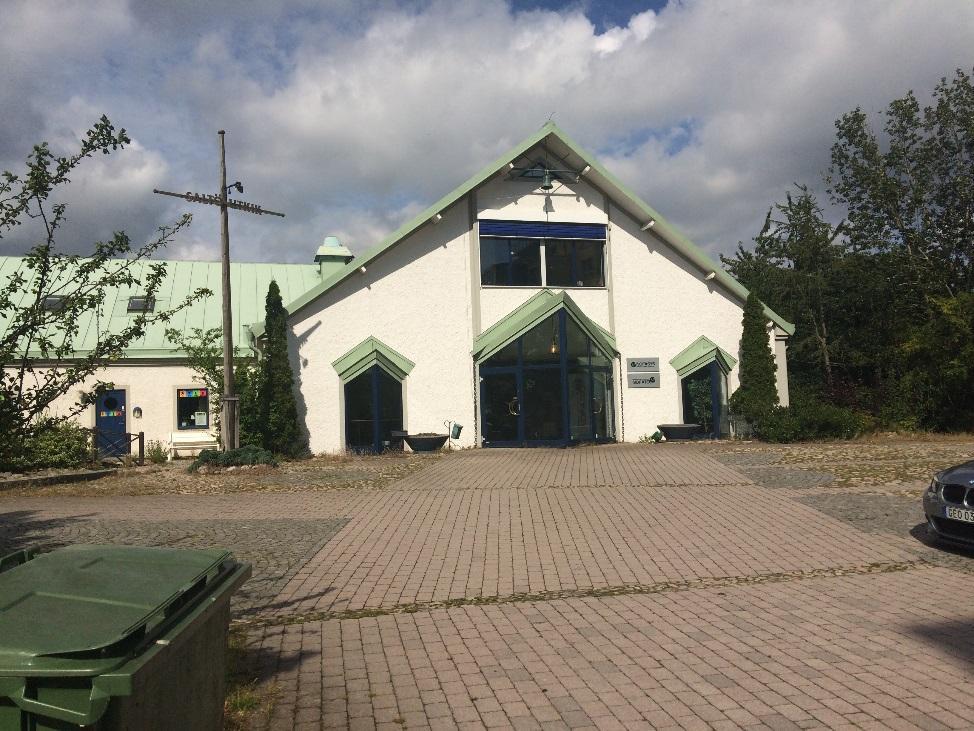

16 OBJEKT 11. GÄDDAN 6 SALTÖ UTKIK NOVATEL Mindre utblås vent på tak. OBJEKT 12. GÄDDAN 10 HASSLÖ VARV 1 kylaggregat, hantering av gods, lastning lossning Saltö ändring detaljplan

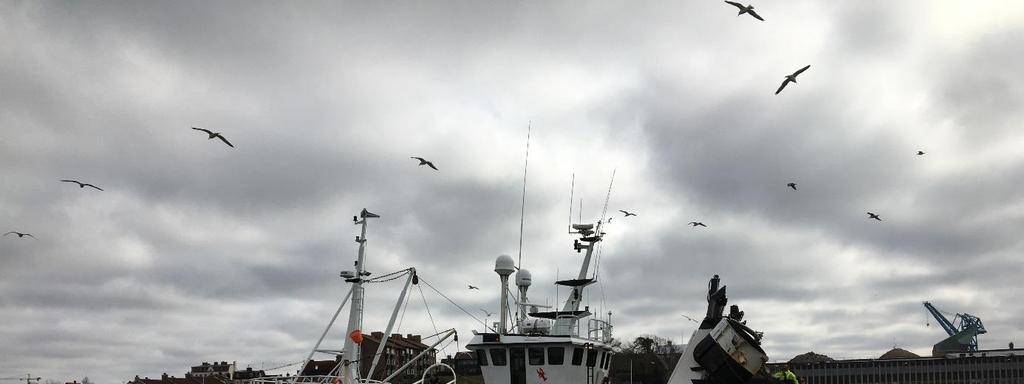

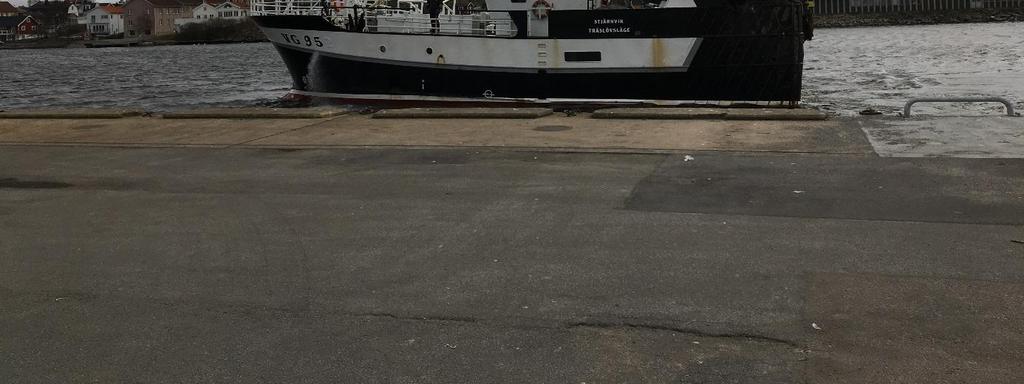

17 OBJEKT 13. FISKEBÅT Mätning utfördes , mätning när båt lade till vid kaj Saltö ändring detaljplan 17

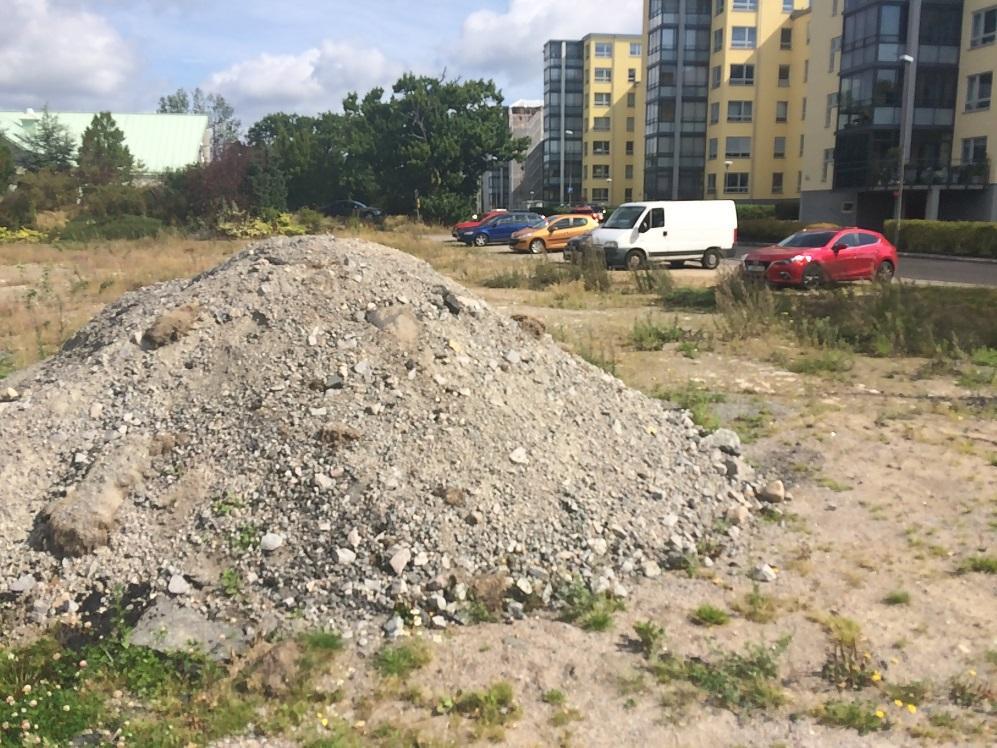

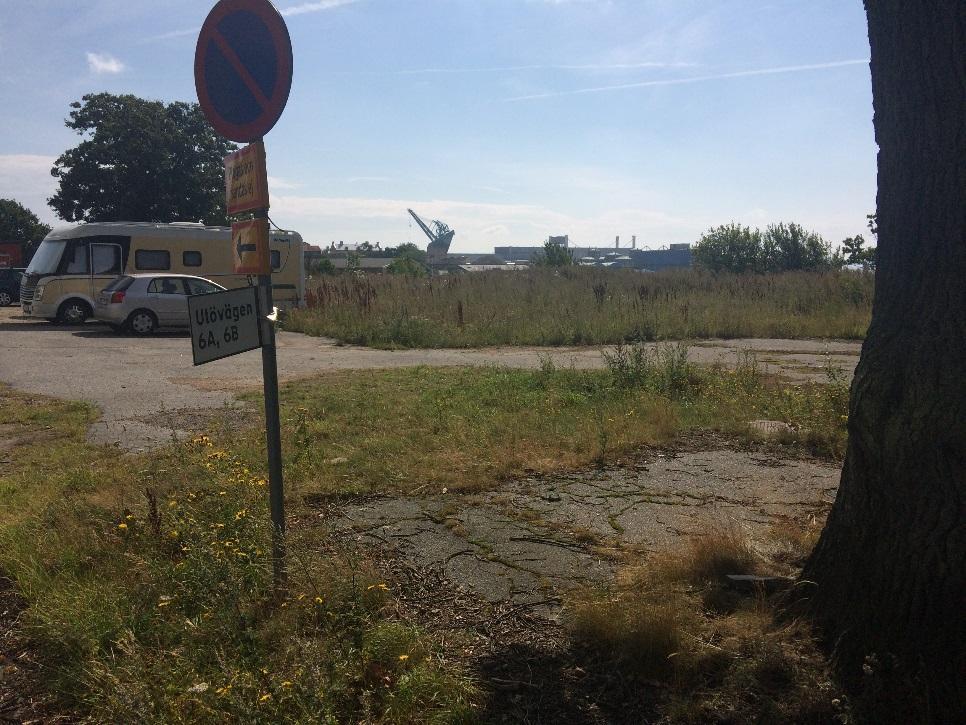

18 REFERENSPUNKT 1 SILLEN 2, SILLEN 3 Nedan redovisas referenspunkter. Framtida planerade tomter. Inga bullerkällor på tomt. Allt ljud som har uppmätts är det samlade ljudet från hela området. REFERENSPUNKT 2 GÄDDAN Saltö ändring detaljplan

19 7 LJUDMÄTNING Ljudnivåmätningarna genomfördes mellan kl. 10 och kl. 16. av Andreas Wennblom, WSP Akustik. Mätningen följer i allt väsentligt Naturvårdsverkets mätmetod Meddelande 6/1984 Mätmetod för immissionsmätning av externt industribuller. INSTRUMENT Under mätningen användes följande instrument: Typ Tillverkare Beteckning Serienummer Ljudnivåmätare Svantek SVAN Mikrofon Svantek SV12L Kalibrator Larson Davis CAL Tabell 1 - Instrument Instrumenten är kalibrerade och har godkänt kalibreringsintyg. MÄTPUNKTER Mätningar utfördes i 12 olika mätpunkter, samt i 2 st. referenspunkter. Se karta under Kap. 6 Objekt. Kontrollpunkterna är c:a m från där flerbostadshusen ska uppföras. METEOROLOGISKA FÖRHÅLLANDEN Vindstyrka och vindriktning har betydelse för ljudutbredningen när det gäller mätning på längre avstånd från ljudkällan. En förenklad uppskattning av meteorologiska förhållanden gjordes på plats då mättekniker bedömde att förhållandena var godkända för mätning. Tabell 2 - Meteorologiska förhållanden vid mätningarna Datum Vindriktning Vindstyrka [m/s] Vädertyp Temperatur [ C] Sydväst. 2 m/s Sol / Moln Nordost 3 m/s Sol / Moln 8-9 MIKROFONPOSITION Mikrofonen/Ljudnivåmätare placerades på frihand c:a 1.5 m över marken. Valda mätpositioner bedöms representera frifältspositioner, vilket betyder att ingen frifältskorrektion erfordras. Ljudnivån i mätpunkterna mättes under 1 femminutersperiod vid en position Saltö ändring detaljplan 19

20 8 MÄTRESULTAT OCH UTVÄRDERING EKVIVALENT LJUDNIVÅ DAGTID Uppmätta ljudnivåer under normal drift är sammanställda i tabell nedan: Mätposition Uppmätt L A eq dba Kravvärde Dagtid L A eq dba Kommentar 1 44 Mindre ljud från fläkt i utblås. Contaierhantering ej i drift 2 58 Is krossmaskin i drift, Mätning Inga bullerkällor 4 41 Svagt ljud från utblås fläkt tak 5 39 Inget hörbart ljud 6 40 Inget hörbart ljud 7 43 Fläkt på tak 8 44 Fläkt på tak, samt utblås vent utblås, mindre hörbart Skorsten o utblås samt aggregat verkar inaktiva Inget hörbart ljud Inget hörbart ljud Lossning eller lastning av båt, samt lade till vid kaj R Ljud från hela området R Ljud från hela området R Ljud från hela området, Is krossmaskin och fiskebåt i drift R Ljud från hela området, Is krossmaskin och fiskebåt i drift Tabell 3 - Uppmätta ljudnivåer från mätning , samt Saltö ändring detaljplan

21 Kommentar. Vid mättillfället var ej den Is krossmaskin i drift ( objekt 2) Samtal har förts med Jan Kamm ( Isverket Saltö) o denna rapport ska kompletteras när denna maskin är i drift, vilket är ca 1-2 gånger i månaden ett par månader om året. Mätning för referenspunkt R 3 är likvärdig med resultatet från R 2. 9 SLUTSATS Värden jämförs med Naturvårdsverkets riktlinjer för industribuller. Man uppfyller bullerkraven dagtid för referenspunktsmätningarna. Inga bullerkällor är direkt hörbara vid tomter för framtida planerat byggande. Ommätning utfördes då både Fiskebåt och Isverk var i drift. Med denna mätning har samtliga aktuella bullerkällor uppmätts, vilket Isverket har den största emissionen. Vid isverket och vid ankomst av Fiskebåt samt samtliga bullerkällor i drift så var ljudet knappt hörbart dagtid och resulterar ej i några högre värden vid den planerade tomten. Isverket är igång ca 2-3 timmar några gånger per år. Bedömningen och jämförelsen med Naturvårdsverkets Riktlinjer är den att bullerspridningen är godkänt vid Saltö för planerarad bebyggelse för samtliga dyngsfall. För att helt gå vidare i detta projekt föreslås en långtidsloggande mätning under ett par dagar, då även nattfallet kan mätas in. WSP Akustik Andreas Wennblom Saltö ändring detaljplan 21
