1 Handläggare Elis Johansson Telefon SMS Datum Projektnr VADSTENA KOMMUN Samhällsbyggnadsnämnden Rapportnr PM 01 Kund Vadstena kommun Diarienr Beteckn PoB Industribullerutredning för fastighet Vadstena 3:2, Vadstena kommun Sammanfattning Vadstena kommun planerar en grundskola på del av fastigheten Vadstena 3:2. Platsen brukar i folkmun benämnas Cirkusplatsen. Strax söder om planområdet finns ett industriområde. Vadstena kommun har beställt en utredning som visar industribullrets påverkan på planområdet. ÅF har gjort ett platsbesök vid planområdet då bl.a. ljudmätningar utfördes. Resultatet från mätningarna intill industriområdet visar att ljudnivån är högst i MP2, med en uppmätt ljudnivån på 45 dba ekvivalent ljudnivå. Denna ljudnivå motsvarar kravet kvällstid som ställs på skolområdet, men skolgården kommer antagligen användas väldigt sällan kvällstid kl Utgående från mätresultat i tabell 4 klaras Naturvårdsverkets krav på ljud från industrier på hela planområdet från stationära bullerkällor. Vid mättillfället dominerade dock bakgrundsljudet snarare än industribuller, vilket medför att stationärt industribuller antagligen är lägre än så. Transporter och rangering på industriområdet har inte uppmätts i ljudmätningarna. ÅF Infrastructure AB Ljud och Vibrationer Elis Johansson Kvalitetsrådgivare Samuel Tuvenlund ÅF Infrastructure AB, Storgatan 13, Box 1551, SE Linköping Sweden Phone , Registered office in Stockholm, Corp. id , VAT SE PM01 Vadstena 3_ Sida 1 (7)

2 Innehållsförteckning 1 Bakgrund Bedömningsgrund Verksamhet på intilliggande fastigheter Ljudmätningar Mätutrustning Mätpunkter Slutsats Kommentar Referenser... 7 Datum: , dokument: PM01 Vadstena 3_ Sida 2 (7)

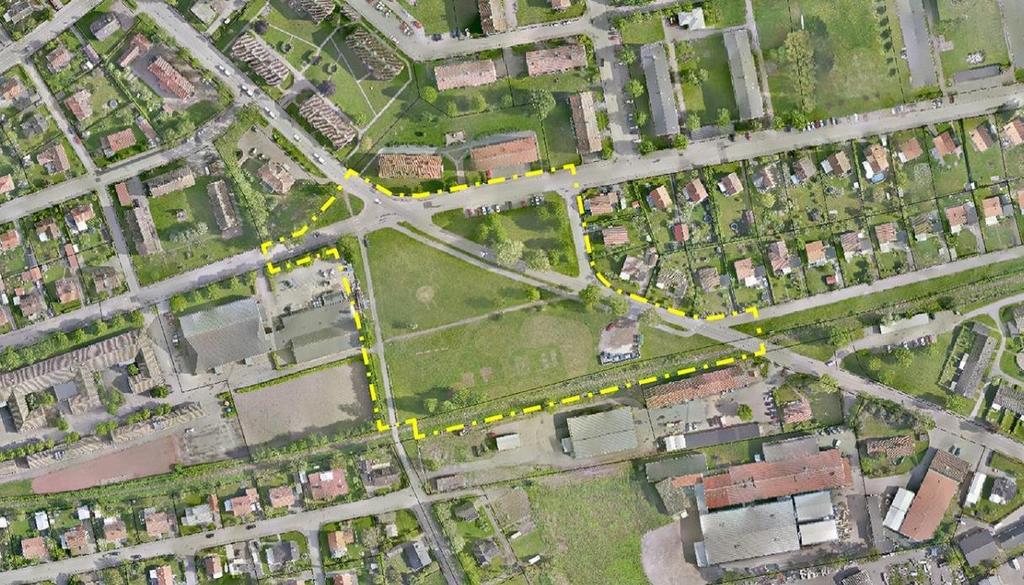

3 1 Bakgrund Vadstena kommun har för avsikt att ta fram en detaljplan för del av fastigheten Vadstena 3:2 (cirkusplatsen), i Vadstena kommun. Området kallas i folkmun för Cirkusplatsen. Kommunen har tidigare låtit ÅF utföra en trafikbullerutredning för fastigheten, som rapporterades i dec 2016 i dokumentet Rapport A Vadstena 3:2.pdf. I rapporten redovisades förväntade ljudnivåer från trafikbullret av närliggande gator/vägar till planområdet. I planarbetet vill kommunen nu dessutom att hänsyn tas till buller från industriområdet strax söder om planområdet. ÅF har därför tagit fram en utredning av förväntade ljudnivåer från intilliggande industrier. Utredningen har gjorts genom oanmält platsbesök där industribullret har mätts. Fastigheten är idag planlagt som allmän plats, men man vill undersöka möjligheterna att bygga en ny skola för årskurs 4-6. Området avgränsas enligt gulstreckad linje i figur 1 nedan. Söder om området finns några industrier och museijärnvägen (med trafik endast under sommarsäsongen), norr om området Borgmästaregatan med bostäder. Väster om området ligger befintlig grundskola (Petrus Magniskolan), öster om området sträcker sig Pilgrimsgatan samt Trastvägen med tillhörande bostäder. På planområdet finns i nuläget inga bostäder, men det finns en transformatorbyggnad i norr och en återvinningsstation i sydost. Enligt muntliga uppgifter från beställaren planeras en flytt av återvinningsstationen från planområdet. Framtida placering av skolhus är ännu inte fastställd. Figur 1. Översiktsbild av Vadstena 3:2 (gulstreckat område) i Vadstena. Kartbilden kommer från beställaren. Kommunen vill ändra användningssättet på del av fastigheten Vadstena 3:2 från allmän plats till utökad skolverksamhet. ÅF Ljud och Vibrationer har fått i uppdrag att genomföra en industribullerutredning som underlag för planprocessen. Beställare av bullerutredningen är Vadstena kommun. Datum: , dokument: PM01 Vadstena 3_ Sida 3 (7)

4 2 Bedömningsgrund Riktvärden för industri och annat verksamhetsbuller ges av Naturvårdsverkets publikation 6538 "Vägledning om industri- och annat verksamhetsbuller", se referens (1). Riktvärdena omfattar även teknisk utrustning exempelvis fläktar, kompressorer och pumpar. Dessa riktlinjer redovisas, i utdrag, för nyetablering tabell 1 nedan. Tabell 1. Riktvärden för industri och annat verksamhetsbuller Områdesbeskrivning Bostäder, skolor, förskolor och vårdlokaler Dag kl Ekvivalent ljudnivå i dba Kväll kl samt söndag och helgdag kl Natt Kl Högsta ljudnivå i dba-läge "FAST" Momentant ljud nattetid kl Om verksamheten endast pågår under del av dag, kväll eller natt ska den ekvivalenta ljudnivån beräknas för den tid som verksamheten pågår. Buller från trafiken inom verksamhetsområdet bedöms som industribuller. 3 Verksamhet på intilliggande fastigheter Industrierna söder om planområdet består av en mängd olika företag, de flesta är mindre företag. Flera erbjuder hushållsnära tjänster, fler består av hantverkarfirmor där mesta av verksamheten är hos kunder och inte på fastigheterna nära Cirkusplatsen. Följande företag finns vid fastigheterna söder om planområdet: Tabell 2. Företagslista för respektive fastighet samt bedömd typ av verksamhet Fastighet Företagsnamn Typ av verksamhet Radiatorn 2 Nya Vadstena Golvinteriör AB Golvläggare Radiatorn 2 Vadstena Golvinteriör Golvläggare CD-produktion och inspelning. Radiatorn 2 Ws Turne Produktion AB Underhållsningsbranchen Radiatorn 7 AQ Plast AB Legotillverkning och försäljning av termoplaster Radiatorn 7 Vadstena Custom Garage AB Konkurs inledd Radiatorn 9 XL-Bygg Vadstena AB Bygghandel Radiatorn 12 Lundstedts rör AB Rörmokare Radiatorn 13 Kommunförråd Förråd Radiatorn 18 Fordonsteknik i Vadstena AB Konkurs inledd Radiatorn 18 Hallgrens Plåt AB Plåtslagare Radiatorn 18 Vadstena Lasermärkning Märkning av batch- och artikelnr Radiatorn 22 Dno Alltjänst i Vadstena Hushållsnära tjänster, lokalvård Radiatorn 22 Hemservice AB Hushållsnära tjänster, lokalvård Bemanningsföretag, fastighetsskötare, Radiatorn 22 Koop M lokalvårdare Radiatorn 22 Stroh-Ohlsson AB Hushållsnära tjänster, lokalvård Majoriteten av dess företag alstrar inte höga bullernivåer i sin kärnverksamhet. Samtliga företag behöver transporter till och från arbetsplatsen, vilket kan bidra med buller (trafik på industrifastigheter klassas som industri- och verksamhetsbuller). Datum: , dokument: PM01 Vadstena 3_ Sida 4 (7)

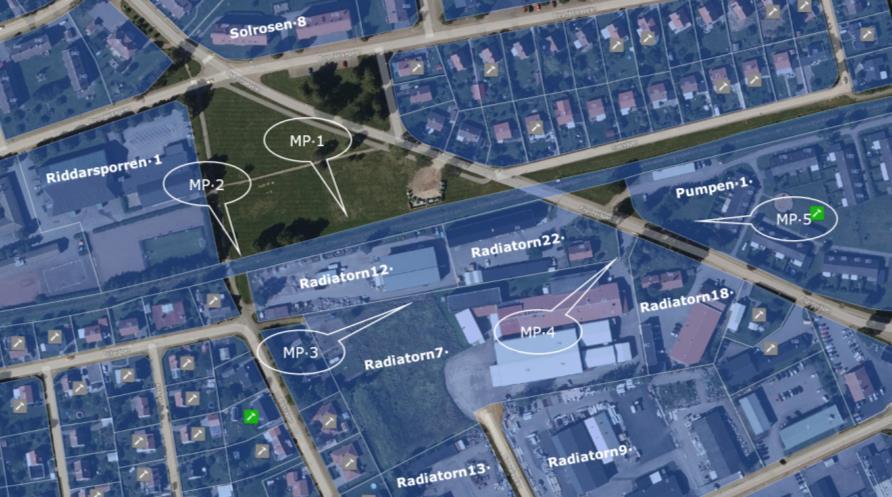

5 4 Ljudmätningar Ljudmätningarna genomfördes av Elis Johansson på ÅF-Ljud och Vibrationer, Linköping, mellan kl. 14:00 och 14:30. Vädret var vid mättillfället klart till halvklart, lufttemperaturen c:a + 15 C och vi noterade en svag västlig vind på 0-1 m/s. Mätningarna gjordes oanmälda och mätpunkterna valdes slumpmässigt genom att gå runt på området. Vid varje mätposition placerades mikrofonen på ett 1,2 m högt stativ. I samtliga mätpunkter bedömdes bakgrundsljud från trafik resp vindbrus dominera ljudmiljön över industribuller. 4.1 Mätutrustning Vid mätningarna användes följande instrument: Tabell 3. Använda mätinstrument Instrument Modell ID Ljudnivåmätare Norsonic 140 AL 245 Kalibrator B&K 4231 KU 034 Samtliga instrument som användes under mätningarna är kalibrerade med spårbarhet till nationella och internationella referenser enligt vårt kvalitetssystem. Datum för senaste kalibrering finns i vår kalibreringslogg. 4.2 Mätpunkter Mätpunkternas placeringar relativt planområdet visas i figur 2 nedan: Figur 2. Mätpunkternas placering, samt markering av fastighetsgränser inkl fastighetsnamn Datum: , dokument: PM01 Vadstena 3_ Sida 5 (7)

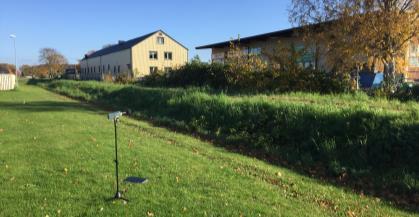

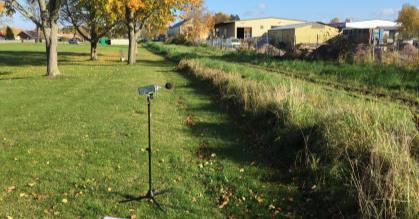

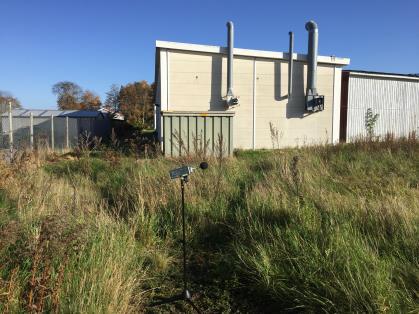

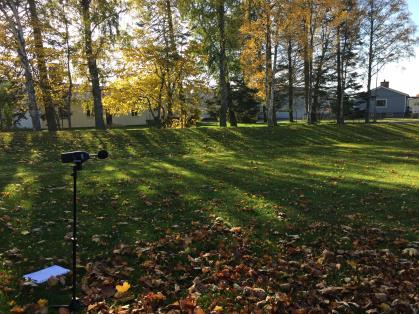

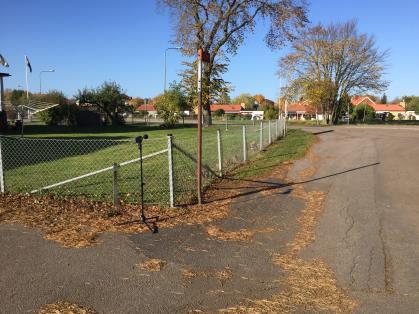

6 I tabellen nedan redovisas resultatet från uppmätta ljudnivåer i respektive mätpunkt. Tabell 4. Uppmätta ljudnivåer i respektive mätpunkt vid mättillfället, ca kl14:00-14:30 Mätpunkt LAeq [dba] LAFmax [dba] Foto från mättillfället MP MP MP MP MP Datum: , dokument: PM01 Vadstena 3_ Sida 6 (7)

7 5 Slutsats Syftet med utredningen av industribuller är att bedöma ljudnivåer från närliggande industrifastigheter till planområdet på fastighet Vadstena 3:2. Enligt Naturvårdsverkets riktvärden för industri och annat verksamhetsbuller gäller att ljudnivåerna från industrier inte får överskrida 50 dba ekvivalent ljudnivån dagtid (kl06-18), samt 45 dba ekvivalent ljudnivån kvällstid (kl18-22). Riktvärden för nattetid tillämpas inte i detta fall då skolverksamheten inte förkommer nattetid. Resultatet från mätningarna visar att ljudnivån är högst i MP2, med en uppmätt ljudnivån på 45 dba ekvivalent ljudnivå. Denna ljudnivå motsvarar kravet kvällstid som ställs på skolområdet, men skolgården kommer antagligen användas väldigt sällan kvällstid kl Utgående från mätresultat i tabell 4 klaras Naturvårdsverkets krav på ljud från industrier på hela planområdet från stationära bullerkällor. 6 Kommentar Mätningarna av industribullret har gjorts under en relativt kort tid, som ett oanmält platsbesök dagtid. Mätpunkterna har valts slumpmässigt, men med ambition att få en övergripande bild av ljudnivåerna från industriområdet på planområdet. Vid mättillfället förekom ingen rangering eller transporter på området och i övrigt bedömdes denna typ av verksamhet som relativt begränsad. Vid mättillfället kunde knappt något buller anas från verksamheten, istället dominerade bakgrundsljud i mätpunkterna, mätvärden har ej varit möjliga att korrigera för bakgrundsljud och beskriver således i huvudsak bakgrundsnivån. Det kan vara så att verksamheten är mer aktiv andra tider, men ekvivalent ljudnivå ska i så fall bedömas över tidsperioden aktiviteten pågår eller minst en timme. Aktuella mätningar är till störst del påverkade av bakgrundsljud från trafikljud samt vindbrus, och domineras inte av industribuller från stationära bullerkällor. 7 Referenser 1. Naturvårdsverket. Vägledning om industri- och annat verksamhetsbuller. Stockholm : Naturvårsverket, ISBN Datum: , dokument: PM01 Vadstena 3_ Sida 7 (7)

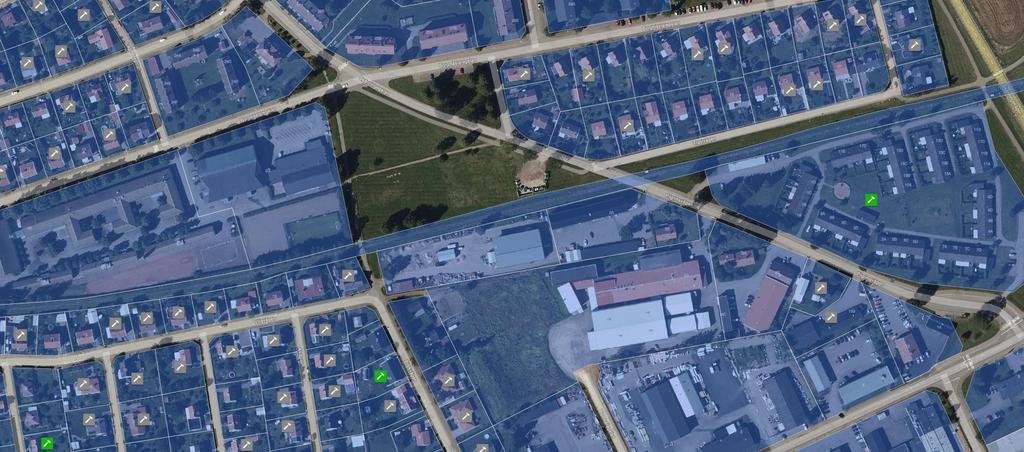

8 Vadstena 3:2, Mätningar av externt industribuller, Redovisning av resultat MP 1 MP 2 MP 5 MP 3 MP 4 Mätpunkt Mätfil Tidpunkt Längd mätfil [sek] LAeq [dba] LAFmax [dba] MP1 NOR140_ _171016_0002.NBF (2017/10/16 14:04:59.00) MP2 NOR140_ _171016_0003.NBF (2017/10/16 14:08:12.00) MP3 NOR140_ _171016_0004.NBF (2017/10/16 14:13:16.00) MP4 NOR140_ _171016_0005.NBF (2017/10/16 14:17:20.00) MP5 NOR140_ _171016_0006.NBF (2017/10/16 14:20:52.00) Kommentar: Mätningar har gjorts med ljudnivåmätare Nor140 (intern beteckning AL245) med mikrofon på stativ, ca 1,2 m ovan mark. Ljudet i mätningarna domineras av bakgrundsljud från trafik eller vegetationsljud, dvs inte av buller från industrierna. Det var endast lite eller ingen verksamhet på industrifastigheterna vid mättillfället, som gjordes oannonserat som ett stickprov. Vädret vid mätningarna var klart, soligt, svag vind och ca 15 grader i luften. Av: Elis Johansson, elis.johansson@afconsult.com, mob ÅF-Linköping
