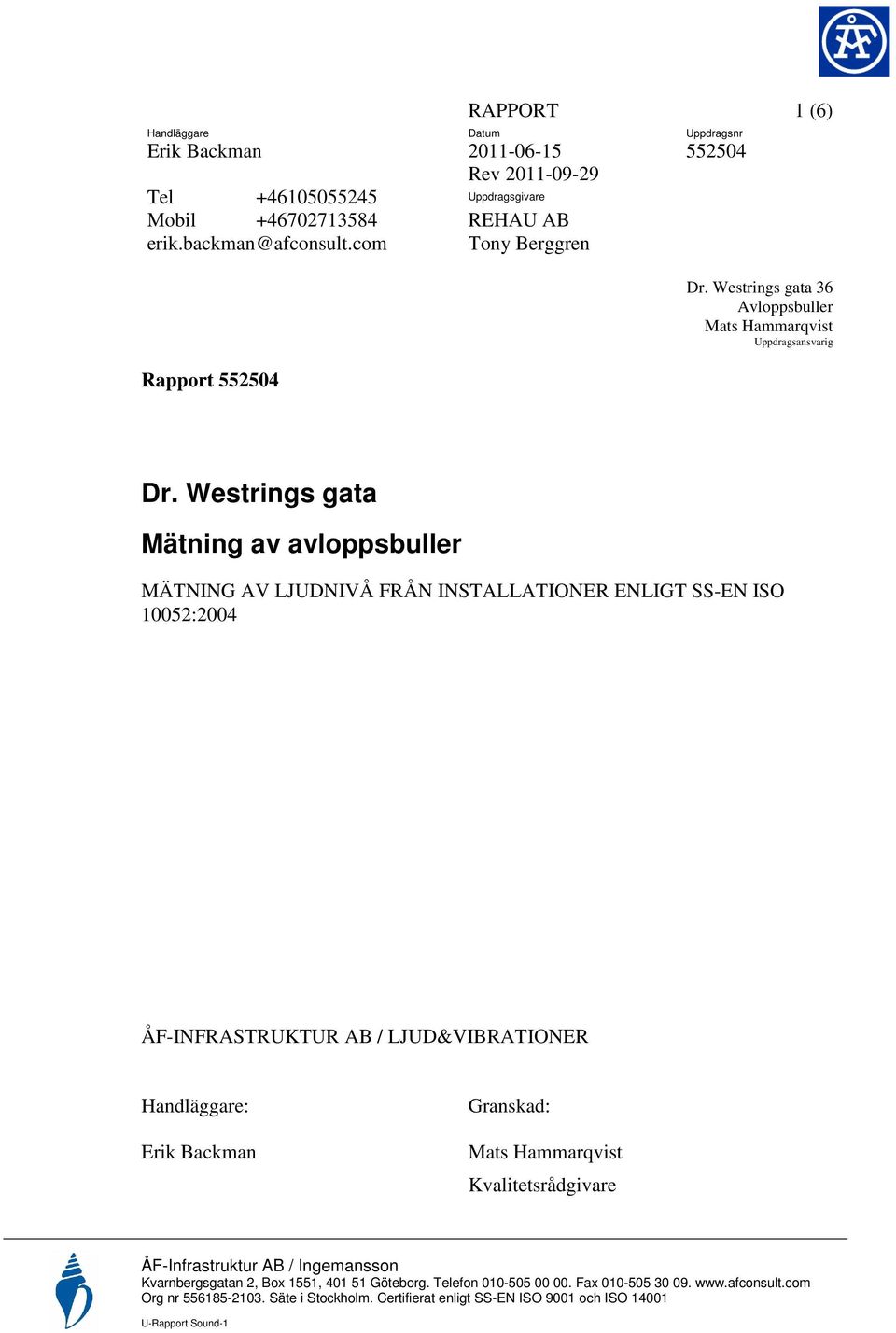

1 Handläggare Erik Backman RAPPORT 1 (6) Datum Rev Tel Uppdragsgivare Mobil REHAU AB erik.backman@afconsult.com Tony Berggren Rapport Uppdragsnr Dr. Westrings gata 36 Avloppsbuller Mats Hammarqvist Uppdragsansvarig Dr. Westrings gata Mätning av avloppsbuller MÄTNING AV LJUDNIVÅ FRÅN INSTALLATIONER ENLIGT SS-EN ISO 10052:2004 ÅF-INFRASTRUKTUR AB / LJUD&VIBRATIONER Handläggare: Erik Backman Granskad: Mats Hammarqvist Kvalitetsrådgivare ÅF-Infrastruktur AB / Ingemansson Kvarnbergsgatan 2, Box 1551, Göteborg. Telefon Fax Org nr Säte i Stockholm. Certifierat enligt SS-EN ISO 9001 och ISO 14001

2 RAPPORT 2 (6) Innehåll 1 UPPDRAG 3 2 MÄTMETOD 3 3 KRAV 4 4 MÄTUTRUSTNING 4 5 UTFÖRD MÄTNING 5 6 MÄTRESULTAT 6 7 KOMMENTARER 6

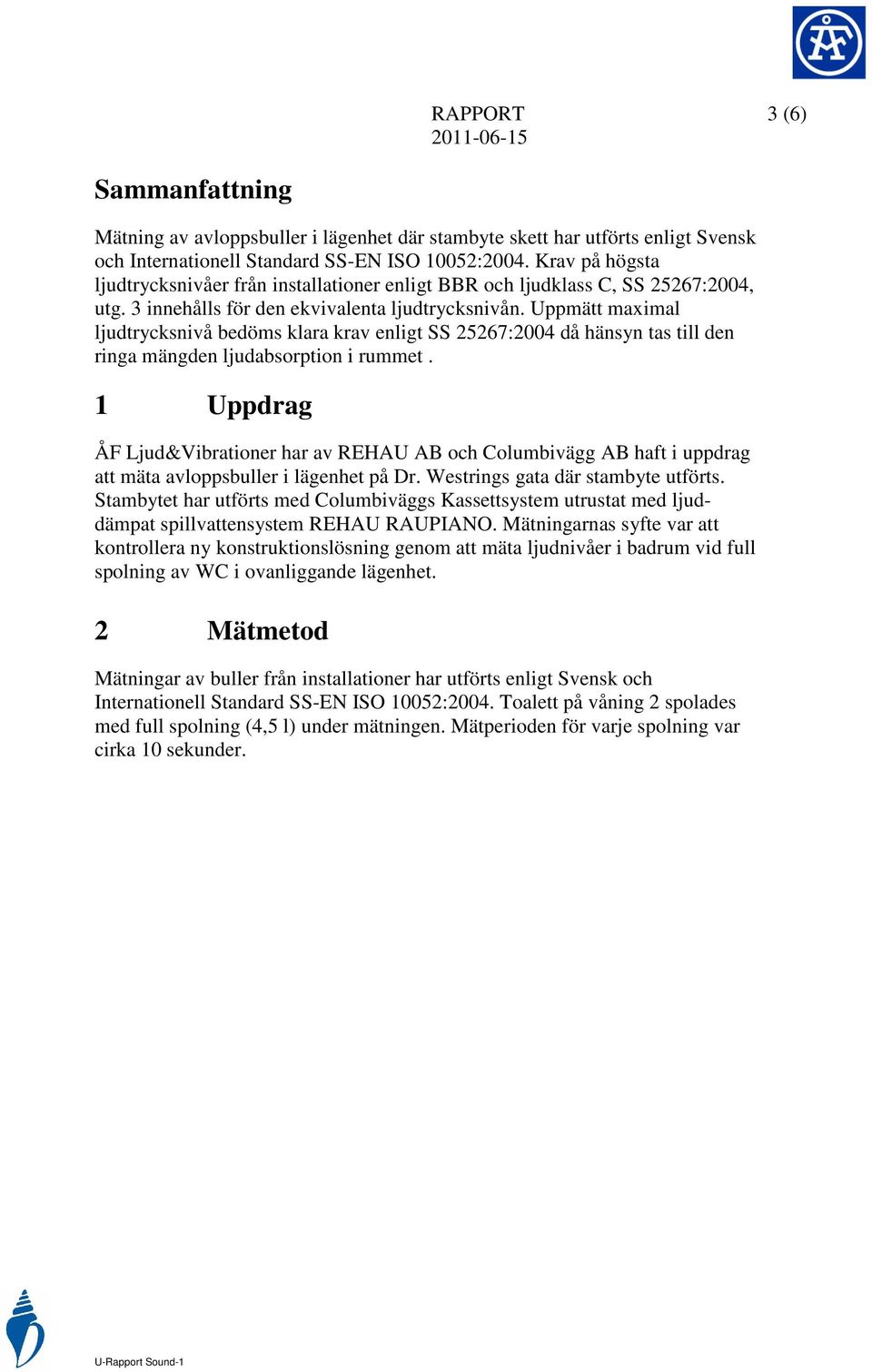

3 RAPPORT 3 (6) Sammanfattning Mätning av avloppsbuller i lägenhet där stambyte skett har utförts enligt Svensk och Internationell Standard SS-EN ISO 10052:2004. Krav på högsta ljudtrycksnivåer från installationer enligt BBR och ljudklass C, SS 25267:2004, utg. 3 innehålls för den ekvivalenta ljudtrycksnivån. Uppmätt maximal ljudtrycksnivå bedöms klara krav enligt SS 25267:2004 då hänsyn tas till den ringa mängden ljudabsorption i rummet. 1 Uppdrag ÅF Ljud&Vibrationer har av REHAU AB och Columbivägg AB haft i uppdrag att mäta avloppsbuller i lägenhet på Dr. Westrings gata där stambyte utförts. Stambytet har utförts med Columbiväggs Kassettsystem utrustat med ljuddämpat spillvattensystem REHAU RAUPIANO. Mätningarnas syfte var att kontrollera ny konstruktionslösning genom att mäta ljudnivåer i badrum vid full spolning av WC i ovanliggande lägenhet. 2 Mätmetod Mätningar av buller från installationer har utförts enligt Svensk och Internationell Standard SS-EN ISO 10052:2004. Toalett på våning 2 spolades med full spolning (4,5 l) under mätningen. Mätperioden för varje spolning var cirka 10 sekunder.

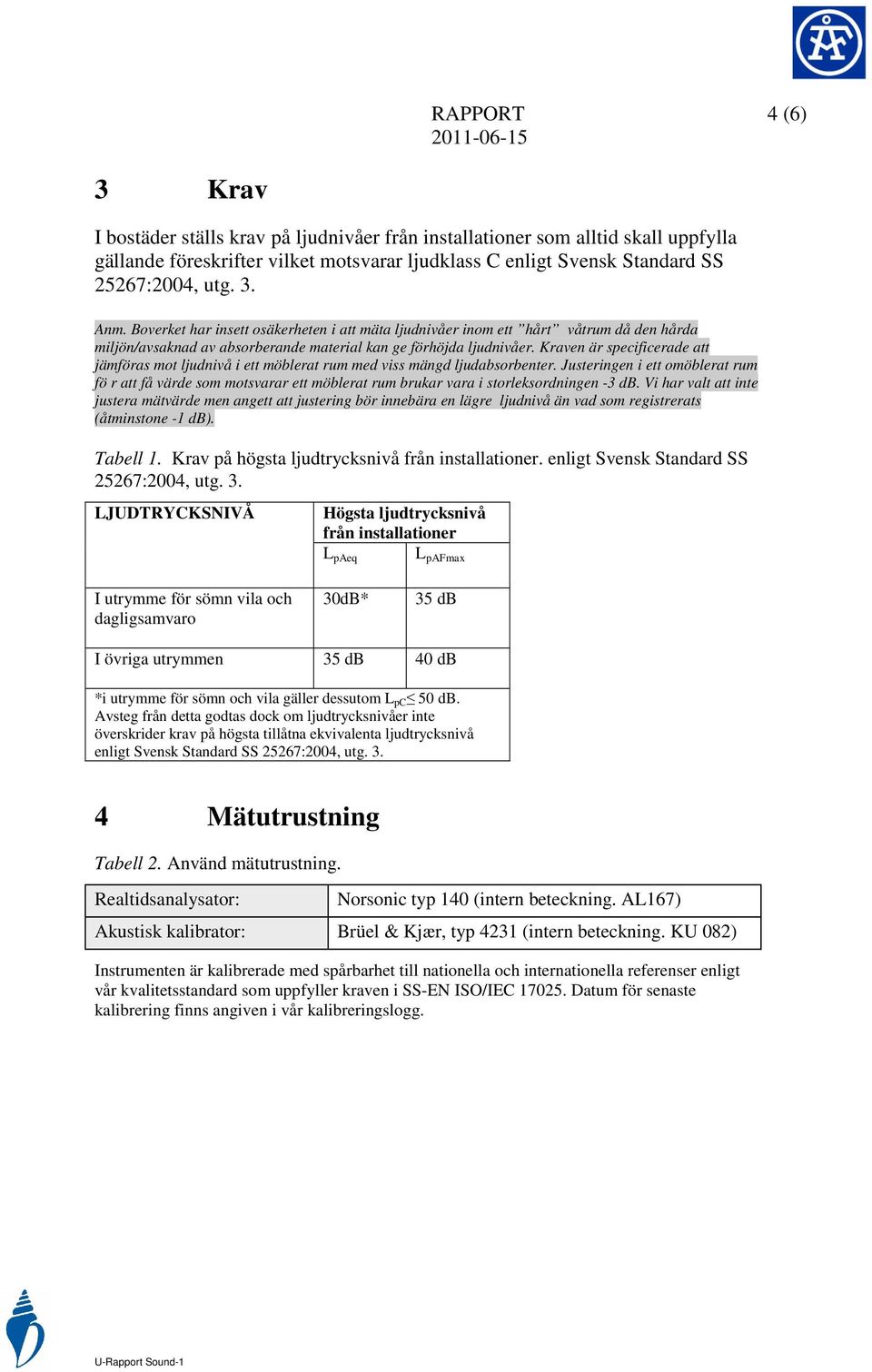

4 RAPPORT 4 (6) 3 Krav I bostäder ställs krav på ljudnivåer från installationer som alltid skall uppfylla gällande föreskrifter vilket motsvarar ljudklass C enligt Svensk Standard SS 25267:2004, utg. 3. Anm. Boverket har insett osäkerheten i att mäta ljudnivåer inom ett hårt våtrum då den hårda miljön/avsaknad av absorberande material kan ge förhöjda ljudnivåer. Kraven är specificerade att jämföras mot ljudnivå i ett möblerat rum med viss mängd ljudabsorbenter. Justeringen i ett omöblerat rum fö r att få värde som motsvarar ett möblerat rum brukar vara i storleksordningen -3 db. Vi har valt att inte justera mätvärde men angett att justering bör innebära en lägre ljudnivå än vad som registrerats (åtminstone -1 db). Tabell 1. Krav på högsta ljudtrycksnivå från installationer. enligt Svensk Standard SS 25267:2004, utg. 3. LJUDTRYCKSNIVÅ Högsta ljudtrycksnivå från installationer L paeq L pafmax I utrymme för sömn vila och dagligsamvaro 30dB* 35 db I övriga utrymmen 35 db 40 db *i utrymme för sömn och vila gäller dessutom L pc 50 db. Avsteg från detta godtas dock om ljudtrycksnivåer inte överskrider krav på högsta tillåtna ekvivalenta ljudtrycksnivå enligt Svensk Standard SS 25267:2004, utg Mätutrustning Tabell 2. Använd mätutrustning. Realtidsanalysator: Norsonic typ 140 (intern beteckning. AL167) Akustisk kalibrator: Brüel & Kjær, typ 4231 (intern beteckning. KU 082) Instrumenten är kalibrerade med spårbarhet till nationella och internationella referenser enligt vår kvalitetsstandard som uppfyller kraven i SS-EN ISO/IEC Datum för senaste kalibrering finns angiven i vår kalibreringslogg.

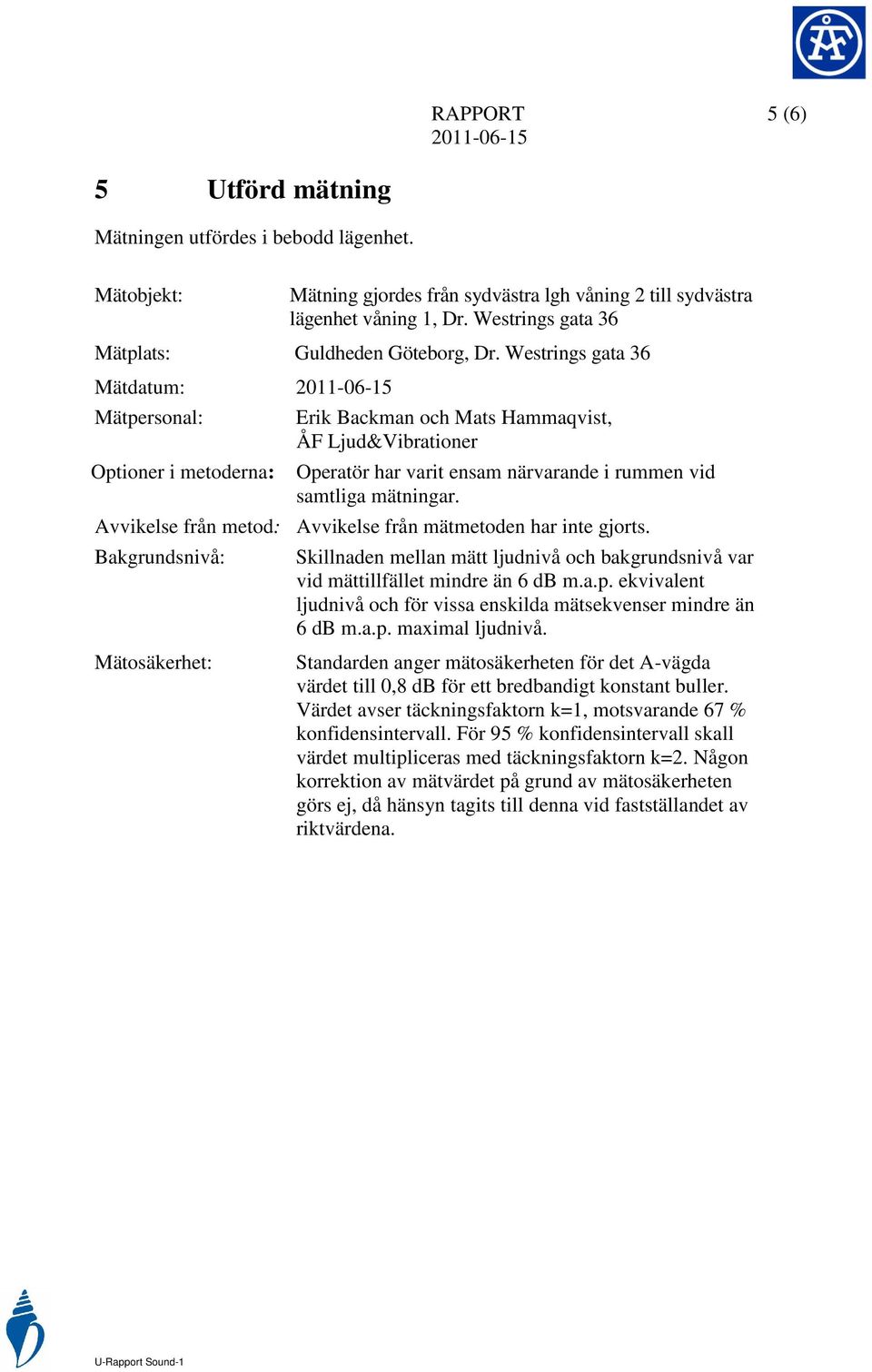

5 RAPPORT 5 (6) 5 Utförd mätning Mätningen utfördes i bebodd lägenhet. Mätobjekt: Mätning gjordes från sydvästra lgh våning 2 till sydvästra lägenhet våning 1, Dr. Westrings gata 36 Mätplats: Guldheden Göteborg, Dr. Westrings gata 36 Mätdatum: Mätpersonal: Optioner i metoderna: Erik Backman och Mats Hammaqvist, ÅF Ljud&Vibrationer Operatör har varit ensam närvarande i rummen vid samtliga mätningar. Avvikelse från metod: Avvikelse från mätmetoden har inte gjorts. Bakgrundsnivå: Mätosäkerhet: Skillnaden mellan mätt ljudnivå och bakgrundsnivå var vid mättillfället mindre än 6 db m.a.p. ekvivalent ljudnivå och för vissa enskilda mätsekvenser mindre än 6 db m.a.p. maximal ljudnivå. Standarden anger mätosäkerheten för det A-vägda värdet till 0,8 db för ett bredbandigt konstant buller. Värdet avser täckningsfaktorn k=1, motsvarande 67 % konfidensintervall. För 95 % konfidensintervall skall värdet multipliceras med täckningsfaktorn k=2. Någon korrektion av mätvärdet på grund av mätosäkerheten görs ej, då hänsyn tagits till denna vid fastställandet av riktvärdena.

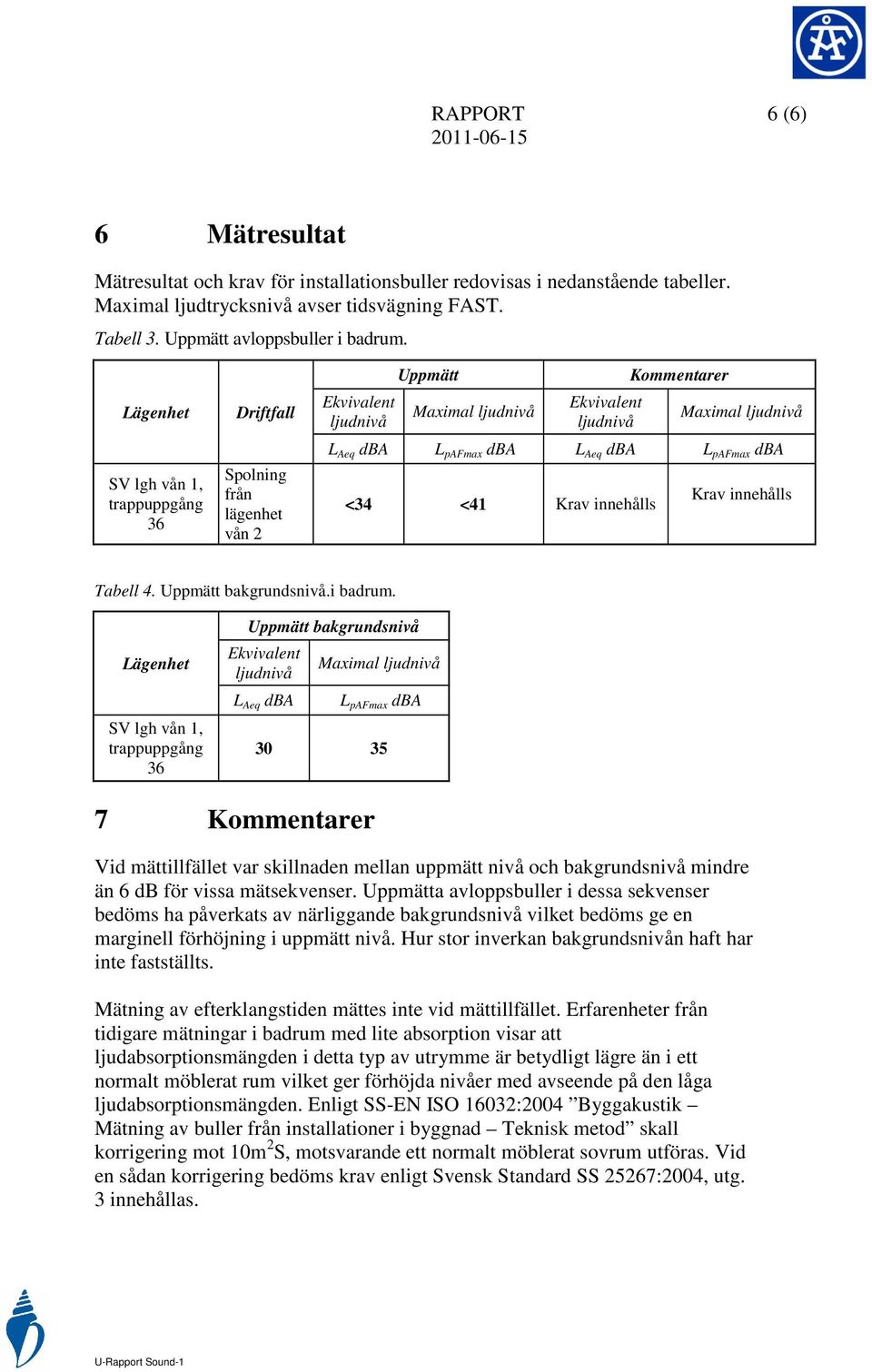

6 RAPPORT 6 (6) 6 Mätresultat Mätresultat och krav för installationsbuller redovisas i nedanstående tabeller. Maximal ljudtrycksnivå avser tidsvägning FAST. Tabell 3. Uppmätt avloppsbuller i badrum. Lägenhet SV lgh vån 1, trappuppgång 36 Driftfall Spolning från lägenhet vån 2 Ekvivalent ljudnivå Uppmätt Maximal ljudnivå Ekvivalent ljudnivå Kommentarer Maximal ljudnivå L Aeq dba L pafmax dba L Aeq dba L pafmax dba <34 <41 Krav innehålls Krav innehålls Tabell 4. Uppmätt bakgrundsnivå.i badrum. Lägenhet SV lgh vån 1, trappuppgång 36 Uppmätt bakgrundsnivå Ekvivalent ljudnivå L Aeq dba Maximal ljudnivå L pafmax dba Kommentarer Vid mättillfället var skillnaden mellan uppmätt nivå och bakgrundsnivå mindre än 6 db för vissa mätsekvenser. Uppmätta avloppsbuller i dessa sekvenser bedöms ha påverkats av närliggande bakgrundsnivå vilket bedöms ge en marginell förhöjning i uppmätt nivå. Hur stor inverkan bakgrundsnivån haft har inte fastställts. Mätning av efterklangstiden mättes inte vid mättillfället. Erfarenheter från tidigare mätningar i badrum med lite absorption visar att ljudabsorptionsmängden i detta typ av utrymme är betydligt lägre än i ett normalt möblerat rum vilket ger förhöjda nivåer med avseende på den låga ljudabsorptionsmängden. Enligt SS-EN ISO 16032:2004 Byggakustik Mätning av buller från installationer i byggnad Teknisk metod skall korrigering mot 10m 2 S, motsvarande ett normalt möblerat sovrum utföras. Vid en sådan korrigering bedöms krav enligt Svensk Standard SS 25267:2004, utg. 3 innehållas.
