1 Soundcon AB Järnvägsgatan 9, Jönköping, Sweden Phone +46 (0) Strandudden AB Jönköping Algustorp Hestra Er referens: Mikael Eliasson Vår referens: Andreas Berg Bilagor: 01, 02A, 02B, 02C, 02D, 03 PM, J D Stenqvist, Nissafors Bakgrund Strandudden AB har för avsikt att uppföra bostäder gällande etapp 2 inom detaljplanen Nissafors 1:155, Strandudden. Således är avsikten att ansöka om nytt bygglov för etapp 2. Tidigare har det utförs en externbullerutredning gällande närliggande industri (J D Stenqvist) samt även trafikbullerutredning som framförallt avser förbipasserande tåg. Denna utredning har utförts av Soundcon AB, (Rapport ) I detta PM kommenteras enbart utförd externbullerutredning och då framförallt det buller som påverkar området inom etapp 2. Förutsättningar Externt industribuller Verksamheten (J D Stenqvist) bedrivs dygnet runt. Ljud från anläggningen karaktäriseras främst av processljud från fläktar, filteranläggningar. Det förekommer även vissa transporter samt godshantering men dock en mindre del. Anläggningen ligger nord, ost om det planerade bostadsområdet. Då det t ex inom tätorten finns vägtrafik (Väg 26) samt andra ljudkällor är det således inte enbart J D Stenqvist som bidrar till ljudnivån i omgivningen. Därför är det svårt att med enbart immissionsljudnivåmätningar avgöra industrins externa ljudnivå till det planerade bostadsområdet. En kartläggning av verksamheten med mätningar i närfält och beräkningar är därför en betydligt noggrannare metod. Mätning av ljudnivåer från verksamheten har genomförts av Andreas Berg Mätningar har genomförts på samtliga bullrande verksamheter inom området som har bedömts ha påverkan på ljudnivån till omgivningen (se Rapport ). k:\lime easy\dokument\11850\ doc

2 Bullervall Inom området har exploatören (Strandudden AB) uppfört bullervallar vilka omsluter området mot industrin samt även delar av järnväg (se röd/blå markering i figur nedan). Bullervallen har en höjd inom intervallet på 6 11 m över mark, där blå markering avser höjden m över mark och röd markering 6-7 m över mark. I figur 1 nedan framgår lokaliseringen av industrin samt ev. placering av bostäder, järnväg och bullervallens utbredning i dess omgivning. För att planområdet skall innehålla beräknade ljudutbredningar enligt Rapport så krävs det att bullervall mot industri samt järnväg skall vara kvar som ett bullerskydd. Bostadsområde Järnväg Krön på bullervall Botten på bullervall Industri ( J D Stenqvist) Bostadsområde Figur 1 Figuren visar industrin samt bostäder i omgivningen.. Sida 2 (8)

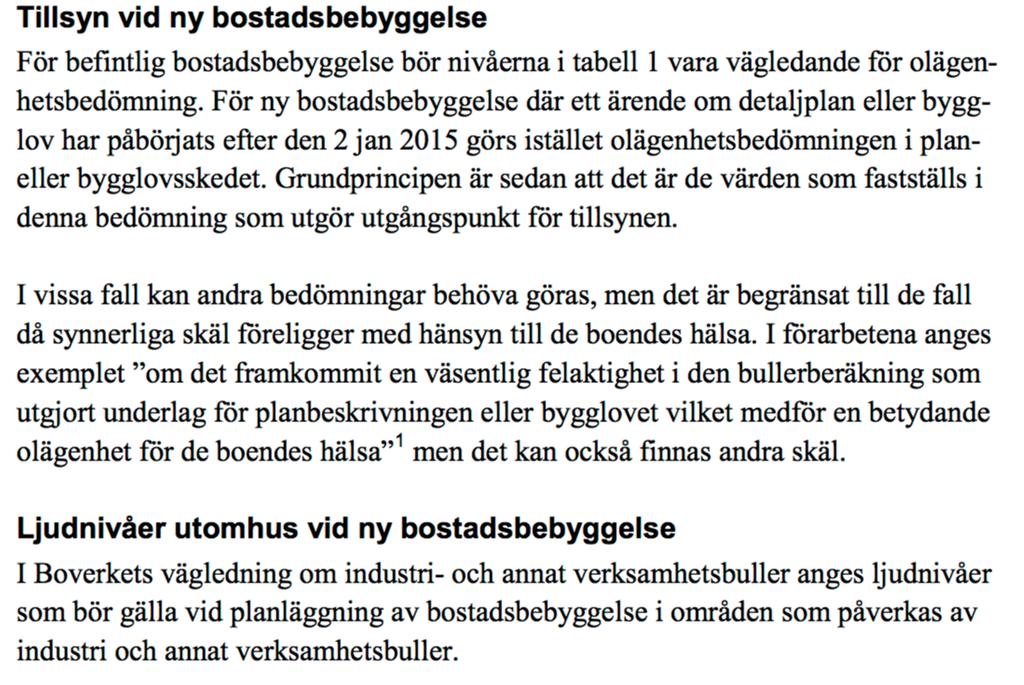

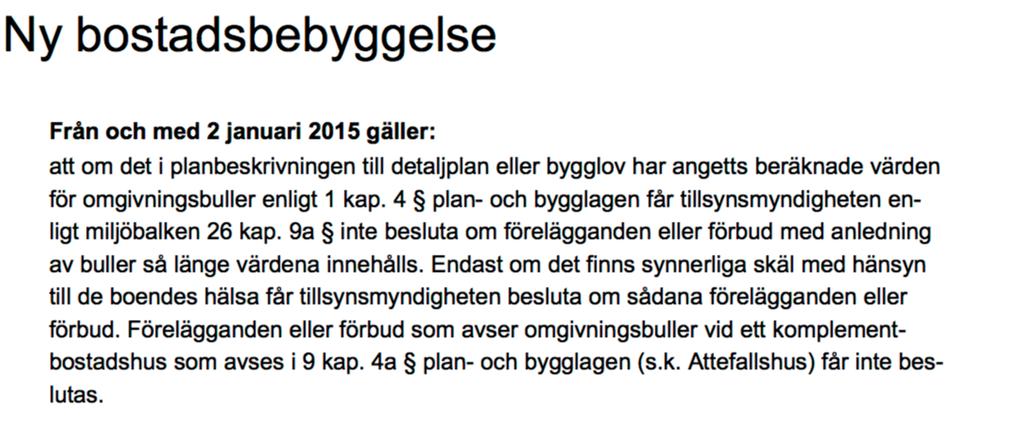

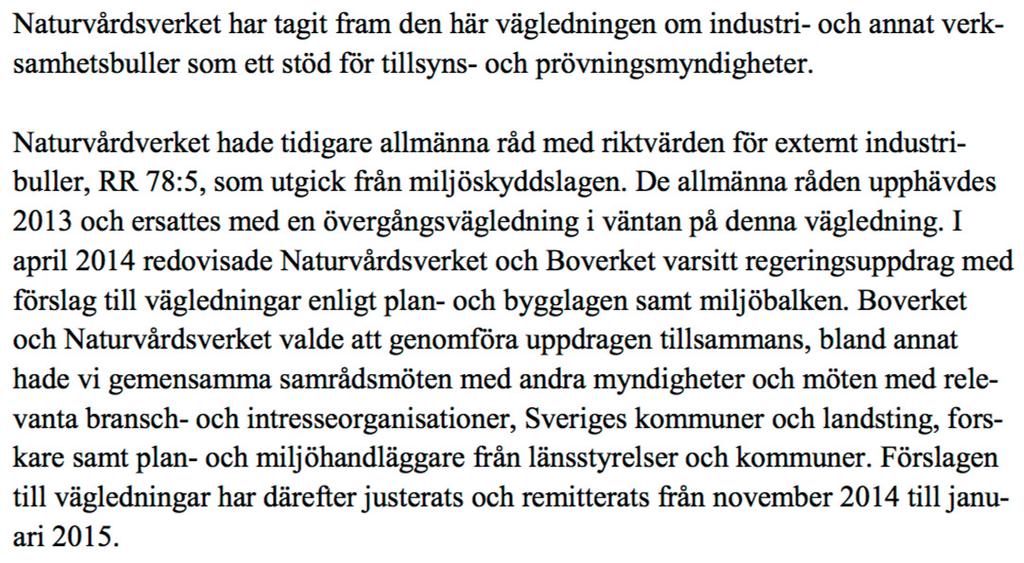

3 Riktvärden (Nya bostäder) Då avsikten är att söka nytt bygglov för etapp 2 så redovisas nedan utdrag ur rapport 6538 från Naturvårdsverket, Vägledning om industribuller och annat verksamhetsbuller vid planläggning och bygglovsprövning för ny bostadsbebyggelse:. Sida 3 (8)

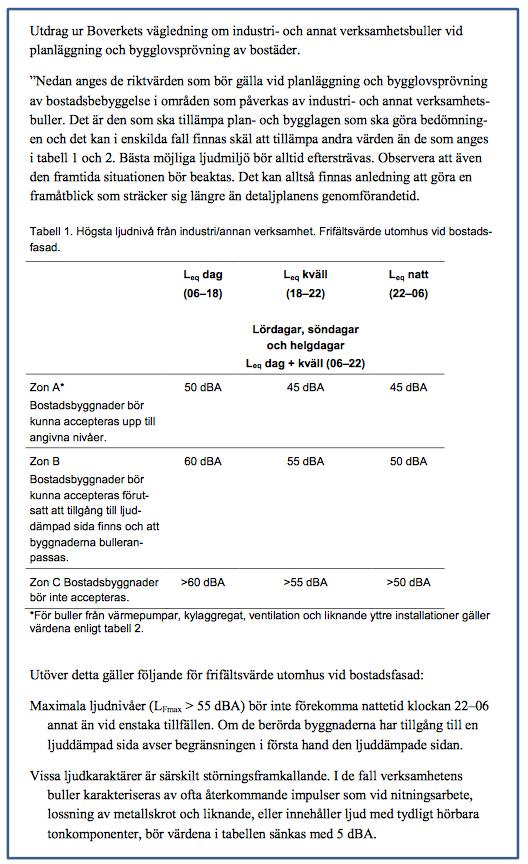

4 Tabeller på nästa sida redovisar således utdrag ur rapport 6538 från Naturvårdsverket, Vägledning om industribuller och annat verksamhetsbuller vid planläggning och bygglovsprövning av nya bostäder:. Sida 4 (8)

5 . Sida 5 (8)

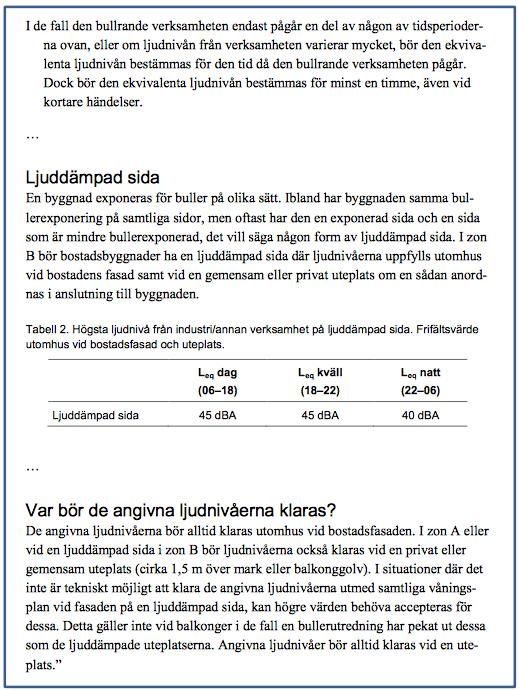

6 . Sida 6 (8)

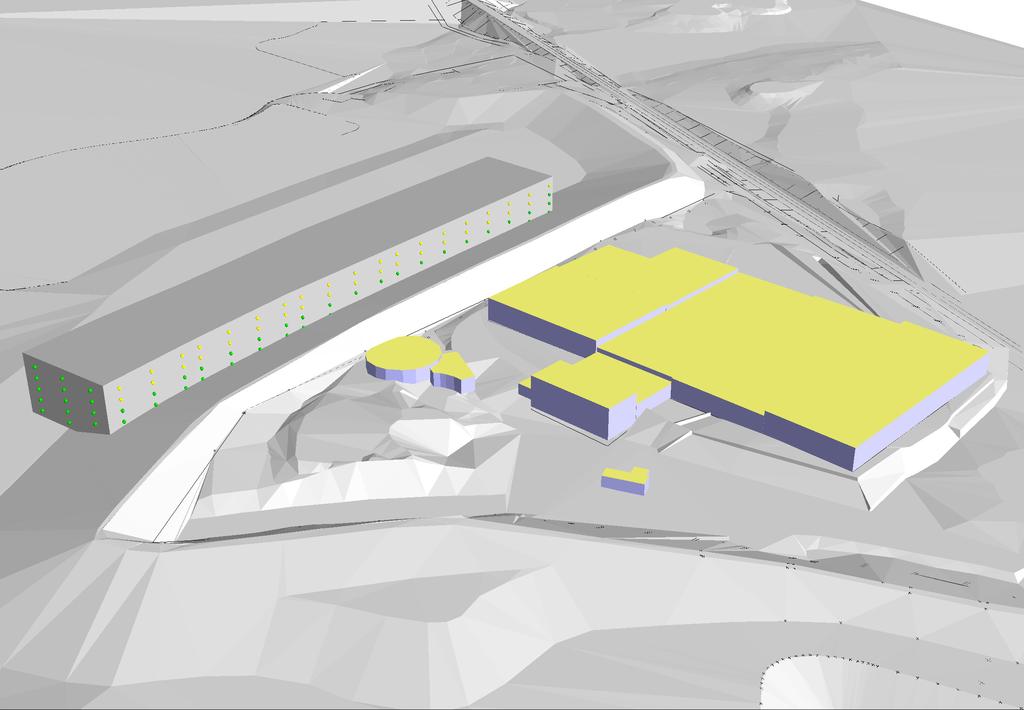

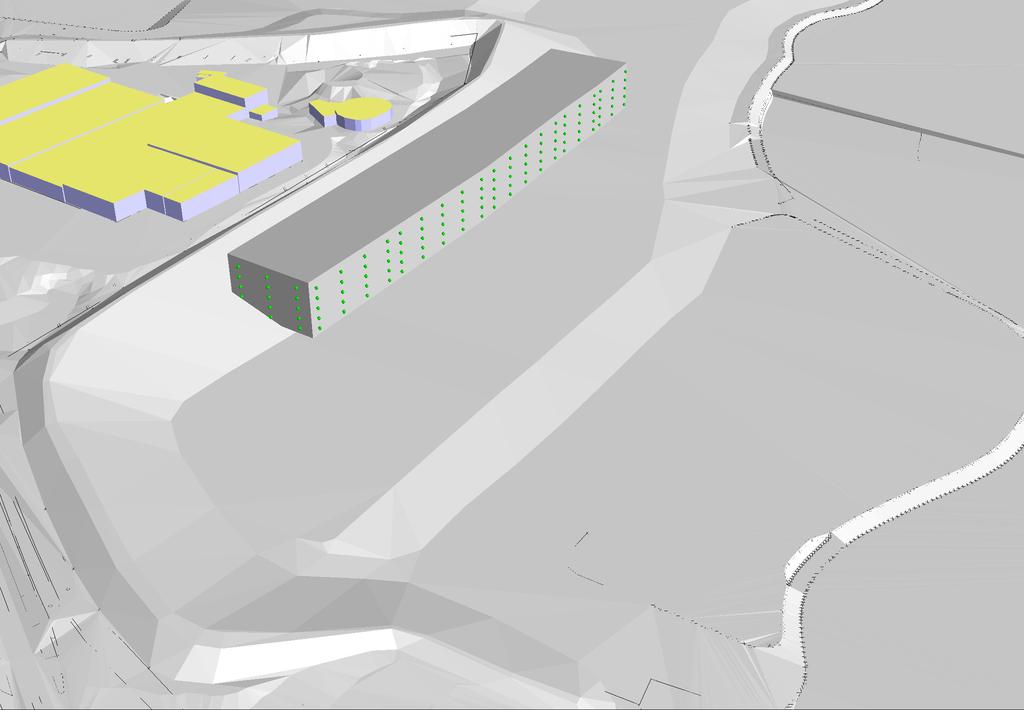

7 Kommentarer Nya beräkningar har utförts gällande externt industribuller från företaget J D Stenqvist. Beräkning av transporter till och från fabriken (15-20 st passager/dygn) har medtagits. Ljudnivåutbredning 5 m över mark har utökats till övre krön av bullervall. Visualisering av byggnad placerad i bullervall samt beräkningar av ljudnivåer vid fasad i visualiserad byggnad. I rapport 6538 från Naturvårdsverket, Vägledning om industribuller och annat verksamhetsbuller gällande ny bostadsbebyggelser från och med 2 januari 2015 så anges det att bostäder som utsätts för ekvivalenta ljudnivåer upp till 50 dba nattetid bör accepteras förutsatt tillgång till en ljuddämpad sida (högst 40 dba) samt att byggnaderna bulleranpassas. Utförda beräkningar visar (se bilagor 02C och 02D) att då bostadsbyggnad placeras i mitten av bullervallen samt att bostadsbyggnaden sticker upp cirka 7-8 m ovan bullervallen så erhålls ekvivalenta ljudnivåer (mot J D Stenqvist) inom intervallet dba. Bilagor visar även att övriga fasader erhåller ekvivalenta ljudnivåer som underskrider 40 dba. Genom att anlägga genomgående bostäder (se visualiserad byggnad) med dess uteplatser (balkonger) ner mot Vikaresjön så uppfylls riktvärden enligt rapport 6538 från Naturvårdsverket Vägledning om industribuller och annat verksamhetsbuller gällande ny bostadsbebyggelser från och med 2 januari Således medger rapport 6538 från Naturvårdsverket Vägledning om industribuller och annat verksamhetsbuller gällande ny bostadsbebyggelser från och med 2 januari 2015 att industrier som ex. J D Stenqvist kan generera buller upp till 50 dba vid fasad så länge bostäder har tillgång till en ljuddämpad sida. Gällande bullervillkor om att Förebygga olägenheter för människors hälsa så anges det i tillägget Frågor och svar om Boverkets vägledning om industribuller (Rapport 6538) följande: De ljudnivåer som vägledningen rekommenderar grundar sig på olägenhetsbegreppet i plan och bygglagen och miljöbalken. Eftersom riktvärdena ska tillgodose och trygga människors hälsa och säkerhet är de enhetliga oavsett lokaliseringen av bostadsbyggnad. Överskridanden bör föranleda kompensationsåtgärder. Ljudnivåer under riktvärdena innebär däremot en flexiblare planläggning, men vägledningen framhåller att bästa möjliga ljudnivå alltid eftersträvas.. Sida 7 (8)

8 I skadeståndsrätten är begreppen ortsvanlighet och allmänvanlighet etablerade. Begreppen som ingått i den tidigare miljöskadelagen, återfinns numera i miljöbalkens 32 kapitel. Kännetecknande för begreppen ortsvanlighet och allmänvanlighet är att ersättning för skada endast utgår om störningen är sådan att den inte skäligen bör tålas med hänsyn till förhållandena på orten eller till dess allmänna förekomst under jämförliga förhållanden. De ljudnivåer som redovisas för bostadsbebyggelse i denna vägledning utgår emellertid från risken för skadlig påverkan på människors hälsa. Människors hälsa och säkerhet är ett allmänt intresse i plan och bygglagen. Vare sig ortsvanligheten eller allmänvanligheten får enligt vedertagen praxis medföra risk för människors hälsa. Gränsen för vad som skäligen bör tålas med hänsyn till ortsvanlighet eller allmänvanlighet blir därmed generellt lägre än vad som kan tillåtas med hänsyn till människors hälsa. Ortsvanlighet blir mot denna bakgrund inte tillämpbart i denna vägledning. Tillstånd/Riktvärden till verksamheten (Befintliga bostäder) För befintliga bostäder så anges det att verksamheten innehar ett tillstånd från Länsstyrelsen, Jönköping från 4 maj 1988 där det anges att ljudnivån vid närmst belägna bostadshus inte skall överskrida 45 dba nattetid. Utförd externbullerutredning visar att hela planområdet, krön på bullervall samt visualiserad byggnad uppfyller tillstånd. Dvs. ljudnivån överskrider ej 45 dba.. Sida 8 (8)

9 JD Stenqvist, Nissafors Externbullerutredning Dygnsekvivalent ljudnivå 2 m över mark ÖVRIGT Kartan visar ljudnivåerna inklusive fasadreflexer. Ekvivalent ljudnivå L A,eq (dba) > 60,9 55,9-60,9 50,9-55,9 45,9-50,9 40,9-45,9 <= 40, m PROJEKTNUMMER BILAGA 01 HANDLÄGGARE Andreas Berg GRANSKAD Torbjörn Appelberg DATUM JÄRNVÄGSGATAN JÖNKÖPING

10 JD Stenqvist, Nissafors Externbullerutredning Dygnsekvivalent ljudnivå 5 m över mark ÖVRIGT Kartan visar ljudnivåerna inklusive fasadreflexer. Ekvivalent ljudnivå L A,eq (dba) > 60,9 55,9-60,9 50,9-55,9 45,9-50,9 40,9-45,9 <= 40, m PROJEKTNUMMER BILAGA 02A HANDLÄGGARE Andreas Berg GRANSKAD Torbjörn Appelberg DATUM JÄRNVÄGSGATAN JÖNKÖPING

11 JD Stenqvist, Nissafors Externbullerutredning Dygnsekvivalent ljudnivå 5 m över mark ÖVRIGT Kartan visar ljudnivåerna inklusive fasadreflexer. Ekvivalent ljudnivå L A,eq (dba) > 60,9 55,9-60,9 50,9-55,9 45,9-50,9 40,9-45,9 <= 40, m PROJEKTNUMMER BILAGA 02B HANDLÄGGARE Andreas Berg GRANSKAD Torbjörn Appelberg DATUM JÄRNVÄGSGATAN JÖNKÖPING

12 JD Stenqvist, Nissafors Externbullerutredning Dygnsekvivalent ljudnivå vid fasad ÖVRIGT Ljudnivåer vid fasad redovisas som frifältsvärden Ekvivalent ljudnivå L A,eq (dba) > 60, 55-60, 50-55, 45-50, 40-45, <= 40, m PROJEKTNUMMER BILAGA 02C HANDLÄGGARE Andreas Berg GRANSKAD Torbjörn Appelberg DATUM JÄRNVÄGSGATAN JÖNKÖPING Elevation in m <= < <= < <= <

13 JD Stenqvist, Nissafors Externbullerutredning Dygnsekvivalent ljudnivå vid fasad ÖVRIGT Ljudnivåer vid fasad redovisas som frifältsvärden Ekvivalent ljudnivå L A,eq (dba) > 60, 55-60, 50-55, 45-50, 40-45, <= 40, m PROJEKTNUMMER BILAGA 02D HANDLÄGGARE Andreas Berg GRANSKAD Torbjörn Appelberg DATUM JÄRNVÄGSGATAN JÖNKÖPING Elevation in m <= < <= < <= <

14 JD Stenqvist, Nissafors Externbullerutredning Dygnsekvivalent ljudnivå 10 m över mark ÖVRIGT Kartan visar ljudnivåerna inklusive fasadreflexer. Ekvivalent ljudnivå L A,eq (dba) > 60,9 55,9-60,9 50,9-55,9 45,9-50,9 40,9-45,9 <= 40, m PROJEKTNUMMER BILAGA 03 HANDLÄGGARE Andreas Berg GRANSKAD Torbjörn Appelberg DATUM JÄRNVÄGSGATAN JÖNKÖPING

15 JD Stenqvist, Nissafors Trafikbullerutredning Tåg Dygnsekvivalent ljudnivå 8 m över mark ÖVRIGT Kartan visar ljudnivåerna inklusive fasadreflexer. Ekvivalent ljudnivå L A,eq (dba) > 65,5 60,5-65,5 55,5-60,5 50,5-55,5 45,5-50,5 <= 45, m PROJEKTNUMMER BILAGA 12 HANDLÄGGARE Andreas Berg GRANSKAD Torbjörn Appelberg DATUM JÄRNVÄGSGATAN JÖNKÖPING

16 JD Stenqvist, Nissafors Trafikbullerutredning Tåg Maximal ljudnivå 8 m över mark ÖVRIGT Kartan visar ljudnivåerna inklusive fasadreflexer. Maximal ljudnivå L A,max (dba) > 80,5 75,5-80,5 70,5-75,5 65,5-70,5 60,5-65,5 <= 60, m PROJEKTNUMMER BILAGA 13 HANDLÄGGARE Andreas Berg GRANSKAD Torbjörn Appelberg DATUM JÄRNVÄGSGATAN JÖNKÖPING
