1 BULLERUTREDNING INDUSTRIVERKSAMHET FORTUM WASTE SOLUTIONS AB, KVARNTORP, KUMLA KOMMUN FORTUM WASTE SOLUTIONS AB TILLSTÅND

2 BULLERUTREDNING Industriverksamhet Fortum Waste Solutions AB, Kvarntorp, Kumla kommun KUND Fortum Waste Solutions AB KONSULT WSP Environmental Sverige Örebro Besök: Krontorpsgatan 1 Tel: WSP Sverige AB Org nr: KONTAKTPERSONER Kontaktperson WSP Eva Thelin, eva.thelin@wsp.com UPPDRAGSNAMN FORTUM WASTE SOLUTIONS AB TILLSTÅND 2018 Mia Jameson mia.jameson@wsp.com UPPDRAGSNUMMER FÖRFATTARE Eva Thelin DATUM ÄNDRINGSDATUM GRANSKAD AV Mia Jameson FORTUM WASTE SOLUTIONS AB TILLSTÅND

3 SAMMANFATTNING WSP har på uppdrag av Fortum Waste Solution AB utfört en industribullerutredning för bolagets anläggning i Kvarntorp, Kumla kommun. Bullerutredningen syftar till att ge en bild av hur de ljudnivåer som alstras från anläggningen sprids i omgivningen och påverkar de närmast belägna bostadsfastigheterna. Utredningen ska ingå i komplettering av tillståndsansökan som bolaget inlämnade Beräkningarna har utformats utifrån tre olika beräkningsfall: 1_Sökt verksamhet - Maximal drift 2_Sökt verksamhet - Normal drift inkl. plastraffinaderi 3_Sökt verksamhet - Normal drift exkl. plastraffinaderi Som underlag till beräkningarna har underlag från beställaren samt från tidigare utförda bullerutredningar/mätningar använts. Beräkningarna visar att Naturvårdsverkets riktvärden för industri kan innehållas för verksamheten under de i bullerutredningen givna förutsättningarna FORTUM WASTE SOLUTIONS AB TILLSTÅND

4 INNEHÅLL BAKGRUND 5 NYCKELBEGREPP 5 LJUDNIVÅ OCH DECIBEL 5 EKVIVALENT OCH MAXIMAL LJUDNIVÅ 6 FRIFÄLTSVÄRDE VID FASAD 6 LJUDTRYCK OCH LJUDEFFEKT 6 BEDÖMNINGSGRUNDER 7 BERÄKNING 8 BERÄKNINGSMETOD 8 UNDERLAG 8 VERKSAMHETENS UTFORMNING 8 KART- OCH TERRÄNGMATERIAL 9 LJUDDATA 9 MASKINER OCH DRIFTSFALL 9 MASKINER 9 DRIFTSFALL 10 RESULTAT 10 BULLERSKYDDSÅTGÄRDER 10 SLUTSATSER 11 BILAGOR 1_Beräkningsfall 1 - Sökt verksamhet, maximal drift - dag 2_Beräkningsfall 1 - Sökt verksamhet, maximal drift - kväll 3_Beräkningsfall 1 - Sökt verksamhet, maximal drift - natt 4_Beräkningsfall 2 Sökt verksamhet, normal drift inkl. plastraffinaderi - dag 5_Beräkningsfall 2 - Sökt verksamhet, normal drift inkl. plastraffinaderi - kväll 6_Beräkningsfall 2 Sökt verksamhet, normal drift inkl. plastraffinaderi - natt 7_Beräkningsfall 3 Sökt verksamhet, normal drift exkl. plastraffinaderi - dag 8_Beräkningsfall 3 Sökt verksamhet, normal drift exkl. plastraffinaderi - kväll 9_Beräkningsfall 3 Sökt verksamhet, normal drift exkl. plastraffinaderi - natt FORTUM WASTE SOLUTIONS AB TILLSTÅND 2018

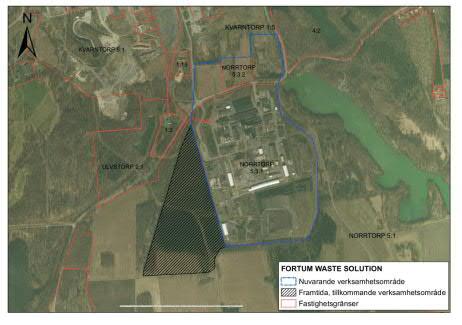

5 BAKGRUND WSP har på uppdrag av Fortum Waste Management AB utfört en industribullerberäkning för bolagets anläggning i Kvarntorp, Kumla kommun. Bolaget har ansökt om tillstånd för utökad verksamhet inom fastighet Norrtorp 5:3, 1:5 och 5:1. För verksamheten har tidigare separata bullerutredningar för norra respektive södra verksamhetsområdet genomförts. I samband med detaljplanärende för området har komplettering begärts. Utifrån denna har den samlande ljudbilden från verksamhetens bullerkällor för den ansökta verksamheten beräknats vid maximal samt normal drift. Ett plastraffinaderi kan kommas att byggas inom verksamhetsområdet i framtiden, denna bullerkälla har därför inkluderats i två av driftsfallen. Figur 1. Verksamhetsområde NYCKELBEGREPP LJUDNIVÅ OCH DECIBEL Ljudnivån beskriver hur starkt ett ljud uppfattas och anges i enheten decibel (db). Skalan är logaritmisk där hörseltröskeln vid 0 db motsvarar det lägsta ljud en människa kan uppfatta och smärttröskeln vid ca 130 db motsvarar den ljudnivå då vi upplever fysisk smärta, enligt Figur 2. Exempel på typiska ljudnivåer FORTUM WASTE SOLUTIONS AB TILLSTÅND

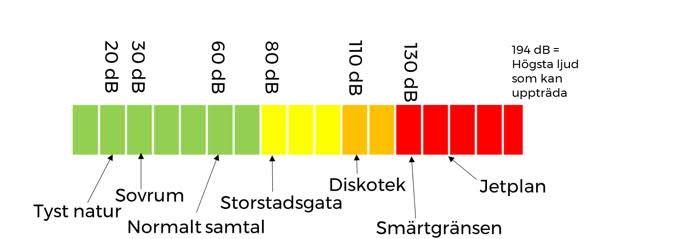

6 Figur 2. Exempel på typiska ljudnivåer. En ökning med 3 db motsvarar en fördubbling av ljudenergin medan den subjektivt upplevda förändringen beror på ljudkällans karaktär. EKVIVALENT OCH MAXIMAL LJUDNIVÅ Den ekvivalenta ljudnivån är ett medelvärde över en bestämd tidsperiod. Den högsta momentana ljudnivån som uppstår under en viss tidsperiod eller under en bullerhändelse kallas för maximal ljudnivå. Illustration av ekvivalent och maximal ljudnivå visas i Figur 3. Figur 3. Illustration av ekvivalent och maximal ljudnivå under en bestämd tidsperiod. FRIFÄLTSVÄRDE VID FASAD Med frifältsvärde avses en ljudnivå som inte är påverkad av reflexer i den egna fasaden. Denna ljudnivå kallas även frifältskorrigerad ljudnivå och innebär beräknad eller uppmätt ljudnivå inklusive alla relevanta reflexer men sedan reducerad med 6 db. LJUDTRYCK OCH LJUDEFFEKT Ljudeffektnivå, Lw, är den styrka på ljudnivån som strålar ut från maskinens akustiska centrum. Ljudeffekten ansätts som en punkt, linje eller area. Ljudtrycksnivå, Lp, är det uppmätta/beräknade värdet i en viss punkt, exempelvis vid en bostad FORTUM WASTE SOLUTIONS AB TILLSTÅND 2018

7 BEDÖMNINGSGRUNDER Naturvårdsverket Vägledning om industri- och annat verksamhetsbuller, Rapport 38, är det dokument som är vägledande vid bullerutredning för industrier. Tabell 1. Utomhusriktvärden från rapport 38 Vägledning om industri- och annat verksamhetsbuller. Tabellen avser frifältsvärden. Områdesanvändning Ekvivalent ljudnivå i dba Dag kl Kväll kl , samt lör- sönoch helgdag kl Natt kl Utgångspunkt för olägenhetsbedömning vid bostäder, skolor, förskolor och vårdlokaler Ovanstående riktvärden gäller utomhus vid fasad och vid uteplatser och andra ytor för utevistelse i bostadens närhet. Utöver detta gäller enligt den nya vägledningen bland annat följande: à à à à Maximala ljudnivåer (LAFmax> dba) bör inte förekomma nattetid klockan annat än vid enstaka tillfällen. Vissa ljudkaraktärer är särskilt störningsframkallande. I de fall verksamhetens buller karakteriseras av ofta återkommande impulser som vid nitningsarbete, lossning av metallskrot och liknande eller innehåller ljud med tydligt hörbara tonkomponenter bör värdena i Tabell 1 sänkas med 5 dba. I de fall den bullrande verksamheten endast pågår en del av någon av tidsperioderna ovan, eller om ljudnivån från verksamheten varierar mycket, bör den ekvivalenta ljudnivån bestämmas för den tid då den bullrande verksamheten pågår. Dock bör den ekvivalenta ljudnivån bestämmas för minst en timme, även vid kortare händelser Trafikbuller: Buller från trafiken inom verksamhetsområdet bör som huvudprincip bedömas som industribuller. För trafik till och från verksamhetsområdet på angränsande vägar och järnvägar bör som huvudprincip riktvärden för trafik vara vägledande. Utifrån en sammanvägd bild av bullersituationen kan dock andra bedömningar i särskilda fall behöva göras. Det kan exempelvis vara fallet vid tillfartsvägar till verksamheten, där transporterna till och från dessa står för en betydande del av bullerstörningarna FORTUM WASTE SOLUTIONS AB TILLSTÅND

8 BERÄKNING Beräkningsgången kan kort beskrivas enligt följande: à à à à à à Digitalt kartunderlag över anläggningen och dess närområde har använts som grunddata i beräkningsprogrammet. Utgående från kartunderlaget har samtliga externbullerkällor av betydelse matats in som punktkällor eller linjekällor inplacerade i kartans koordinatsystem. Bullerkällornas utstrålande ljudeffektnivå har angetts som källdata. Beräkningsprogrammet tar hänsyn till ytor, topografi och byggnader som befinner sig i närheten av källorna samt utefter ljudets utbredning i omgivningen. Detta innebär att eventuella ljudreflektioner eller skärmningar som påverkar ljudutbredningen från respektive källa räknas in automatiskt. Övriga dämpparametrar som ingår i beräkningen är dämpning på grund av avståndet, atmosfärsdämpning samt markdämpning (hård eller mjuk mark). Resultatet redovisas som beräknande totala ljudimmissionsnivåer vid mottagarpunkt (beräkningspunkt) samt i bullerspridningskartor i färg där nivågränser redovisas i steg om 5 db. BERÄKNINGSMETOD Beräkningarna har utförts i enlighet med den Nordiska beräkningsmodellen för beräkning av externt industribuller (DAL 32). Som hjälpmedel har datorprogrammet SoundPLAN version 8.0 använts där DAL 32 ingår. Beräkningarna genomförs i oktavband och avser ett så kallat medvindsfall, d.v.s. vindriktning från källa till mottagare (± ). I beräkningsmodellen anges den beräknade ekvivalenta ljudnivån inom ±2 db i beräkningspunkter. På längre avstånd, upp till m och för extremt ojämn terräng förväntas den ekvivalenta ljudnivån vara inom ±3 db. UNDERLAG Underlag som använts i utredningen redovisas nedan. VERKSAMHETENS UTFORMNING Information om verksamhetens utformning, maskinutrustning, driftstider och transportfrekvens har lämnats av beställare samt inhämtats från Teknisk beskrivning, befintlig och planerad verksamhet vid Fortum Waste Solution AB:s anläggningar i Kvarntorp, Kumla kommun, WSP I bullerutredningen för norra verksamhetsområdet (2010) angavs att en ca 3 m hög bullervall kommer att anläggas omkring det aktuella området när området iordningsställts. Då denna bullervall inte har anlagts har den ej medtagits i beräkningarna i den aktuella bullerutredningen för hela området FORTUM WASTE SOLUTIONS AB TILLSTÅND 2018

9 KART- OCH TERRÄNGMATERIAL Grundkarta med höjddata, fastigheter m.m. har hämtats från Bullerutredning, Mätning och beräkning byggverksamhet och industribuller, WSP LJUDDATA Rapport Bullerutredning, Mätning och beräkning byggverksamhet och industribuller, WSP Rapport Bullerutredning, Bullerspridning deponi/mellanlagring SAKAB, Wickberg Miljökonsult AB Rapport Ekokem Oyj:n eko- ja muovijalostamon (Riihimäki) melumittaukset vuonna 2016, Tutkimusraportti 183/2016, , Nab Labs Oy Intern ljuddatabas, WSP MASKINER OCH DRIFTSFALL MASKINER Följande maskiner används i beräkningen, se Tabell 2. Tabell 2. Maskiner Maskin Ljudeffektnivå, dba rel. 1 pw Driftstid, kl Frekvens Plastraffinaderi Plastraffinaderi, utblås Timmerflis (CBI Magnum Force series 80 HZ_HOG) Slaggsorteringsanläggning Kross betong Kross trä Sikt Hjullastare Grävmaskin (Volvo EC2C, Volvo EC2E) 96/ FORTUM WASTE SOLUTIONS AB TILLSTÅND

10 Lastbil 109 Hela dygnet 77 passage/dygn (90 %) kl (5 %) kl (5 %) kl DRIFTSFALL Följande driftsfall har beräknats 1. Sökt verksamhet, maximal drift 2. Sökt verksamhet, normal drift inkl. plastraffinaderi 3. Sökt verksamhet, normal drift exkl. plastraffinaderi Tabell 3. Driftsfall Maskin Driftsfall 1 Driftsfall 2 Driftsfall 3 Plastraffinaderi 1 st 1 st - Plastraffinaderi, utblås 1 st 1 st - Timmerflis 1 st - - Slaggsorteringsanläggning 1 st - - Kross betong 1 st 1 st 1 st Kross trä 1 st 1 st 1 st Sikt 3 st 3 st 3 st Hjullastare 8 st 8 st 8 st Hjullastare deponi 1 st - - Grävmaskin 4 st 4 st 4 st Grävmaskin deponi 2 st - - Lastbil 1 st 1 st 1 st RESULTAT Resultatet av beräkningarna visas i bilaga 1 9. BULLERSKYDDSÅTGÄRDER Utifrån beräknade ljudnivåer vid närmast belägna bostadsfastigheter bedöms inte några bullerskyddande åtgärder vara nödvändiga FORTUM WASTE SOLUTIONS AB TILLSTÅND 2018

11 SLUTSATSER Med angivna förutsättningar innehålls aktuella riktvärden för industribuller. Bullerskyddande åtgärder bedöms inte vara nödvändiga FORTUM WASTE SOLUTIONS AB TILLSTÅND

12 VI ÄR WSP WSP är ett av världens ledande analys- och teknikkonsultföretag. Vi verkar på våra lokala marknader med stöd av global expertis. Som tekniska experter och strategiska rådgivare har vi tillgång till ingenjörer, tekniker, naturvetare, planerare, utredare och miljöspecialister liksom professionella projektörer, konstruktörer och projektledare. Vi erbjuder hållbara lösningar inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Med drygt medarbetare på 0 kontor i länder medverkar vi till en hållbar samhällsutveckling. I Sverige har vi omkring medarbetare. wsp.com WSP Sverige AB Örebro Besök: Krontorpsgatan 1 T: Org nr: Styrelsens säte: Stockholm wsp.com FORTUM WASTE SOLUTIONS AB TILLSTÅND 2018

13 NORRTORP 3:2 WSP Miljömangement SE Örebro Tel Fortum Waste Solutions AB Ekvivalent ljudnivå dba ref. 20 µpa <= < <= < <= < <= < <= < <= < Teckenförklaring Byggnad Beräkningspunkt Punktkälla Linjekälla SÄTTERBOL 3:2 SÄTTERBOL 2:43 SÄTTERBOL 2:42 SÄTTERBOL 2:39 Beräkning av buller från industriverksamhet vid Fortum Waste Solutions AB, Kumla kommun Bilaga 1 SÖRSÄTTER 1:3 Beräkningsfall 1 Maximal drift Dag kl (A3) Skala 1: m Uppdragsnr Uppdragsledare Andreas Eklund Handläggare Ort och datum Eva Thelin Granskad Mia Jameson Örebro

14 NORRTORP 3:2 WSP Miljömangement SE Örebro Tel Fortum Waste Solutions AB Ekvivalent ljudnivå dba ref. 20 µpa <= < <= < <= < <= < <= < <= < Teckenförklaring Byggnad Beräkningspunkt Punktkälla Linjekälla SÄTTERBOL 3:2 SÄTTERBOL 2:43 SÄTTERBOL 2:42 SÄTTERBOL 2:39 Beräkning av buller från industriverksamhet vid Fortum Waste Solutions AB, Kumla kommun Bilaga 2 SÖRSÄTTER 1:3 Beräkningsfall 1 Maximal drift Kväll kl (A3) Skala 1: m Uppdragsnr Uppdragsledare Andreas Eklund Handläggare Ort och datum Eva Thelin Granskad Mia Jameson Örebro

15 WSP Miljömangement SE Örebro Tel NORRTORP 3:2 Fortum Waste Solutions AB Ekvivalent ljudnivå dba ref. 20 µpa <= < <= < <= < <= < <= < <= < Teckenförklaring Byggnad Beräkningspunkt Punktkälla Linjekälla SÄTTERBOL 3:2 SÄTTERBOL 2:43 SÄTTERBOL 2:42 SÄTTERBOL 2:39 Beräkning av buller från industriverksamhet vid Fortum Waste Solutions AB, Kumla kommun Bilaga 3 SÖRSÄTTER 1:3 Beräkningsfall 1 Maximal verksamhet Natt kl (A3) Skala 1: m Uppdragsnr Uppdragsledare Andreas Eklund Handläggare Ort och datum Eva Thelin Granskad Mia Jameson Örebro

16 39 SÄTTERBOL 3:2 SÄTTERBOL 2:43 46 NORRTORP 3:2 WSP Miljömangement SE Örebro Tel Fortum Waste Solutions AB Ekvivalent ljudnivå dba ref. 20 µpa <= < <= < <= < <= < <= < <= < Teckenförklaring Byggnad Beräkningspunkt Punktkälla Linjekälla SÄTTERBOL 2:42 SÄTTERBOL 2:39 Beräkning av buller från industriverksamhet vid Fortum Waste Solutions AB, Kumla kommun Bilaga 4 SÖRSÄTTER 1:3 Beräkningsfall 2 Normal drift inkl. plastraffinaderi Dag kl (A3) Skala 1: m Uppdragsnr Uppdragsledare Andreas Eklund Handläggare Ort och datum Eva Thelin Granskad Mia Jameson Örebro

17 46 NORRTORP 3:2 WSP Miljömangement SE Örebro Tel Fortum Waste Solutions AB Ekvivalent ljudnivå dba ref. 20 µpa <= < <= < <= < <= < <= < <= < Teckenförklaring Byggnad Beräkningspunkt Punktkälla Linjekälla SÄTTERBOL 3:2 39 SÄTTERBOL 2: SÄTTERBOL 2:42 SÄTTERBOL 2:39 Beräkning av buller från industriverksamhet vid Fortum Waste Solutions AB, Kumla kommun Bilaga 5 SÖRSÄTTER 1:3 Beräkningsfall 2 Normal drift inkl. plastraffinaderi Kväll kl (A3) Skala 1: m Uppdragsnr Uppdragsledare Andreas Eklund Handläggare Ort och datum Eva Thelin Granskad Mia Jameson Örebro

18 WSP Miljömangement SE Örebro Tel NORRTORP 3:2 Fortum Waste Solutions AB Ekvivalent ljudnivå dba ref. 20 µpa <= < <= < <= < <= < <= < <= < Teckenförklaring Byggnad Beräkningspunkt Punktkälla Linjekälla SÄTTERBOL 3:2 39 SÄTTERBOL 2: SÄTTERBOL 2:42 SÄTTERBOL 2:39 Beräkning av buller från industriverksamhet vid Fortum Waste Solutions AB, Kumla kommun Bilaga 6 SÖRSÄTTER 1:3 Beräkningsfall 2 Normal drift inkl. plastraffinaderi Natt kl (A3) Skala 1: m Uppdragsnr Uppdragsledare Andreas Eklund Handläggare Ort och datum Eva Thelin Granskad Mia Jameson Örebro

19 NORRTORP 3:2 WSP Miljömangement SE Örebro Tel Fortum Waste Solutions AB Ekvivalent ljudnivå dba ref. 20 µpa <= < <= < <= < <= < <= < <= < Teckenförklaring Byggnad Beräkningspunkt Punktkälla Linjekälla SÄTTERBOL 3:2 SÄTTERBOL 2:43 SÄTTERBOL 2:42 SÄTTERBOL 2:39 Beräkning av buller från industriverksamhet vid Fortum Waste Solutions AB, Kumla kommun Bilaga 7 SÖRSÄTTER 1:3 Beräkningsfall 3 Normal drift exkl. plastraffinaderi Dag kl (A3) Skala 1: m Uppdragsnr Uppdragsledare Andreas Eklund Handläggare Ort och datum Eva Thelin Granskad Mia Jameson Örebro

20 SÄTTERBOL 3:2 NORRTORP 3:2 WSP Miljömangement SE Örebro Tel Fortum Waste Solutions AB Ekvivalent ljudnivå dba ref. 20 µpa <= < <= < <= < <= < <= < <= < Teckenförklaring Byggnad Beräkningspunkt Punktkälla Linjekälla SÄTTERBOL 2:43 SÄTTERBOL 2:42 SÄTTERBOL 2:39 Beräkning av buller från industriverksamhet vid Fortum Waste Solutions AB, Kumla kommun Bilaga 8 SÖRSÄTTER 1:3 Beräkningsfall 3 Normal drift exkl. plastraffinaderi Kväll kl (A3) Skala 1: m Uppdragsnr Uppdragsledare Andreas Eklund Handläggare Ort och datum Eva Thelin Granskad Mia Jameson Örebro

21 WSP Miljömangement SE Örebro Tel NORRTORP 3:2 Fortum Waste Solutions AB Ekvivalent ljudnivå dba ref. 20 µpa <= < <= < <= < <= < <= < <= < Teckenförklaring Byggnad Beräkningspunkt Punktkälla Linjekälla SÄTTERBOL 3:2 SÄTTERBOL 2:43 SÄTTERBOL 2:42 SÄTTERBOL 2:39 Beräkning av buller från industriverksamhet vid Fortum Waste Solutions AB, Kumla kommun Bilaga 9 SÖRSÄTTER 1:3 Beräkningsfall 3 Normal drift exkl. plastraffinaderi Natt kl (A3) Skala 1: m Uppdragsnr Uppdragsledare Andreas Eklund Handläggare Ort och datum Eva Thelin Granskad Mia Jameson Örebro
